Celestron PowerSeeker 127 - 127mm Newtonian Reflecting Telescope Handleiding

INLEIDING

Gefeliciteerd met uw aankoop en welkom in de Celestron-wereld van de amateurastronomie. Sommige van de termen en onderdelen die in deze instructies worden beschreven, zijn mogelijk nieuw voor u. Daarom worden hieronder enkele veelgebruikte termen gedefinieerd waarmee u vertrouwd moet raken.

Equatoriale montering – een type montering waarmee de telescoop kan worden uitgelijnd met de aardas om de beweging van de hemel te volgen.

Brandpuntsafstand - de afstand van het optische middelpunt van de lens tot het punt waar de invallende lichtstralen samenkomen, waardoor een helder, scherp beeld ontstaat.

Primaire spiegel - Deze verzamelt invallend licht om een scherp gefocust beeld te creëren.

Reflector telescoop – een optisch ontwerp waarbij licht wordt weerkaatst door een gebogen spiegel die het licht convergeert tot een kleine schijf die vervolgens wordt vergroot met behulp van een oculair.

Neem eerst de tijd om vertrouwd te raken met de onderdelen van uw PowerSeeker-telescoop en zet deze vervolgens in elkaar aan de hand van de eenvoudige instructies. Lees vervolgens de bedieningsinstructies door en raak vertrouwd met de werking van uw telescoop, zodat u zich kunt voorbereiden op urenlang kijkplezier.

LEES DEZE SECTIE VOORDAT U UW TELESCOOP GEBRUIKT

Uw PowerSeeker-telescoop is ontworpen om u urenlang plezier en lonende waarnemingen te bezorgen. Er zijn echter een paar dingen waar u op moet letten voordat u uw telescoop gebruikt, om uw veiligheid te waarborgen en uw apparatuur te beschermen.

KIJK NOOIT RECHTSTREEKS NAAR DE ZON MET HET BLOTE OOG OF MET EEN TELESCOOP. RICHT UW TELESCOOP NOOIT OP DE ZON TENZIJ U HET JUISTE ZONNEFILTER GEBRUIKT. DIT KAN PERMANENTE EN ONOMKEERBARE OOGSCHADE VEROORZAKEN.

GEBRUIK UW TELESCOOP NOOIT OM EEN BEELD VAN DE ZON OP EEN WILLEKEURIG OPPERVLAK TE PROJECTEREN, OF GEBRUIK EEN OCULAIR ZONNEFILTER OF EEN HERSCHEL-WIG. INTERNE WARMTEONTWIKKELING KAN DE TELESCOOP EN/OF EVENTUELE ACCESSOIRES DIE ERAAN ZIJN BEVESTIGD, BESCHADIGEN.

LAAT UW TELESCOOP NOOIT ZONDER TOEZICHT ACHTER, ZEKER NIET ALS ER KINDEREN IN DE BUURT ZIJN. DIT GELDT OOK VOOR VOLWASSENEN DIE MOGELIJK NIET BEKEND ZIJN MET DE JUISTE BEDIENINGSPROCEDURES VOOR UW TELESCOOP.

BEDEKKING ALTIJD DE ZOEKER WANNEER U UW TELESCOOP GEBRUIKT MET HET JUISTE ZONNEFILTER. HOEWEL DIT INSTRUMENT EEN KLEINE OPENING HEEFT, HEEFT HET GENOEG LICHTGEVOELIGHEID OM PERMANENTE EN ONOMKEERBARE OOGSCHADE TE VEROORZAKEN. HET BEELD DAT DOOR DE ZOEKER WORDT GEPROJECTEERD, IS HEET GENOEG OM HUID OF KLEDING TE VERBRANDEN.

Overzicht

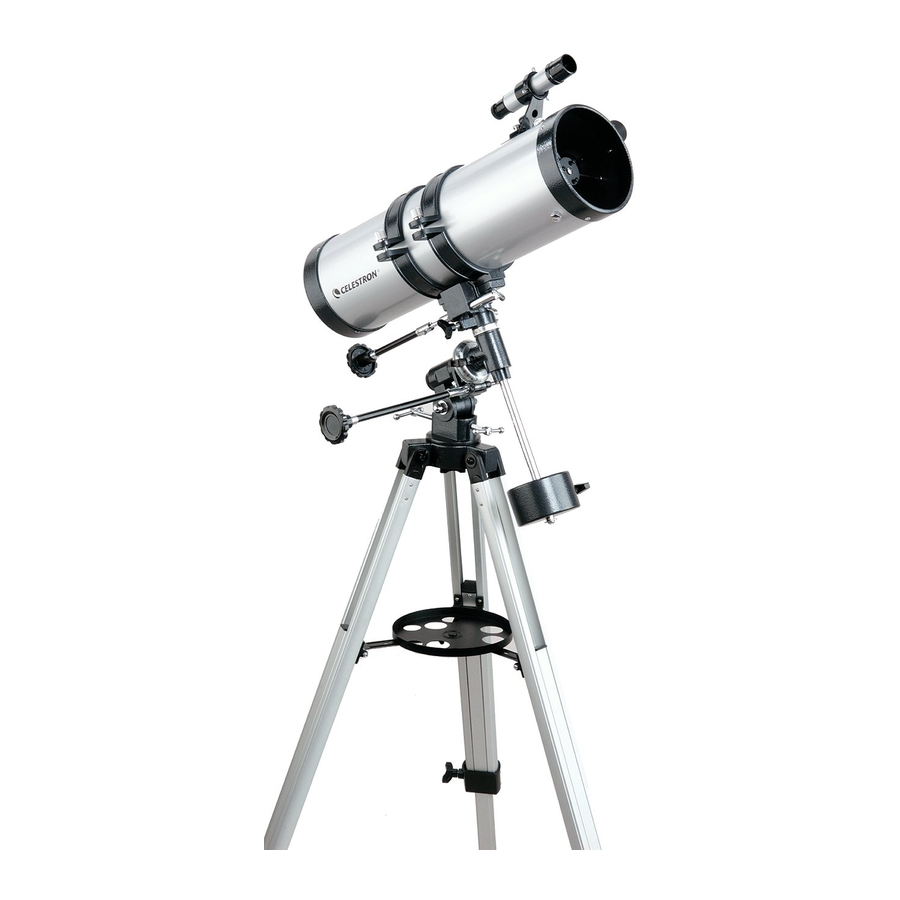

127mm Newtoniaanse reflector telescoop

De PowerSeeker is een Newtoniaanse reflector telescoop die op een equatoriale montering wordt geleverd. In dit gedeelte wordt u geïnstrueerd over de juiste montage en het gebruik van uw PowerSeeker-telescoop, die wordt geleverd in een doos met alle onderdelen die u nodig hebt om deze te monteren. Pak alle onderdelen uit en leg ze in een grote, open ruimte waar u de ruimte hebt om te werken.
Gebruik de onderstaande lijst en het telescoopdiagram om te controleren of u elk onderdeel hebt en kunt identificeren.

	PowerSeeker 127
a.	Zoeker	i.	Statiefverlengingsschroeven
b.	Buisringen	j.	Accessoirebak
c.	Optische buis	k.	Tegengewicht
d.	Collimatieschroeven	l.	Tegengewichtstang
e.	Slow motion-bediening	m.	Rechte klimming Instelcirkel
f.	Equatoriale montering	n.	Declinatie Instelcirkel
g.	Latitude-aanpassingsschroef	o.	Focuseerder
h.	Statiefpoot	p.	Oculair

Uw apparaat monteren

1. Om het statief op te zetten, spreidt u de poten naar buiten totdat ze volledig zijn uitgeschoven. Schuif het middelste gedeelte van elk van de drie statiefpoten 15-20 cm naar beneden. Gebruik de drie spanschroeven aan de onderkant van elke poot om de uitgeschoven poten vast te zetten.
2. Plaats de accessoirebak bovenop de middelste pootsteun van het statief. Draai de schroefdraad van de bak in het schroefdraadgat in het midden van de pootsteun.

De equatoriale montering bevestigen

1. Zoek de equatoriale montering en plaats de basis van de montering door het gat in het midden van het montageplatform van het statief. Draai vanaf de onderkant van het montageplatform van het statief de montagebout met de ring in het schroefdraadgat aan de onderkant van de equatoriale montering.
2. Draai de latitude-aanpassingsschroeven in de equatoriale montering totdat beide schroeven de binnenkant van de montering raken en de montering niet meer op en neer kan draaien.
3. Zoek de tegengewichtstang en het tegengewicht. Draai het schroefdraadeinde van de tegengewichtstang in de Dec-as van de equatoriale montering. Verwijder de veiligheidsschroef en de ring van het andere uiteinde van de tegengewichtstang.
   Draai de vergrendelbout van het tegengewicht los, zodat de schroef het middengat van het tegengewicht niet meer blokkeert. Schuif het tegengewicht halverwege de tegengewichtstang omhoog en draai de vergrendelschroef vast om het tegengewicht op zijn plaats te houden. Draai de veiligheidsschroef en de ring op het uiteinde van de tegengewichtstang.

Voordat u de optische buis bevestigt, moeten het tegengewicht en de slow motion-bediening aan de montering worden toegevoegd:

4. Schuif het chromen uiteinde van de slow motion-bedieningskabels op de tandwielas van de equatoriale montering. Zie onderstaande afbeelding. De langere kabel moet worden bevestigd aan de rechte klimmingsas en de kortere kabel aan de declinatie-as.


De optische buis bevestigen

U bent nu klaar om de optische buis (c) van de telescoop op de equatoriale montering (f) te plaatsen.

1. Draai de schroeven die de montage ringen op de telescoop vasthouden iets los.
2. Schuif de ringen uit elkaar zodat elke ring zich op dezelfde afstand bevindt als de gaten in het montageplatform.
3. Plaats de telescoopbuis op de montering, zodat de schroefdraad aan de onderkant van de buisringen door de gaten op het montageplatform gaat.
4. Draai een vleugelmoer op het uiteinde van de schroefdraad en draai deze vast om de buis aan de montering te bevestigen.
5. Draai de schroeven vast die de montage ringen op hun plaats houden. Dit voorkomt dat de telescoop heen en weer schuift in de montage ringen.

De accessoires bevestigen

Uw telescoop wordt geleverd met de volgende accessoires:

• 20mm oculair 1¼"
• 4mm oculair 1¼ "
• 3x Barlow-lens 1¼"
• 5x24 zoeker
• De Sky® L1 Planetarium software

1. Verwijder de doppen van de focuseerbuis (o).
2. Plaats het chromen tonuiteinde van het oculair in de focuseerder. Vergrendel het met de duimschroef aan de zijkant van de focuseerder.
3. Uw telescoop wordt ook geleverd met een 3x Barlow-lens die de vergrotingskracht van elk oculair verdrievoudigt (zie het gedeelte Vergroting van de handleiding). Om de barlow-lens te gebruiken, plaatst u de barlow-lens rechtstreeks in de focuseerder.
   Begin vervolgens met het oculair met een laag vermogen, zoals de 20 mm, en plaats dit rechtstreeks in de barlow-lens.

De zoeker bevestigen

1. Verwijder de twee kleine, zilveren duimschroeven die zich bovenop de telescoopbuis bevinden.
2. Plaats de zoekerbeugel over de twee gaten in de telescoopbuis en lijn de gaten op de zoekerbeugel uit met die in de telescoopbuis.


Steek de duimschroeven door de zoekerbeugel en draai ze in de telescoopbuis.

Het apparaat gebruiken

Het apparaat verplaatsen

Om de richting te wijzigen waarin uw telescoop wijst:

1. Om de telescoop in declinatie (noord/zuid) te bewegen, zijn er twee opties. Voor grote en snelle bewegingen draait u de declinatieknop los (zie afbeeldingen 8) wanneer u de telescoop beweegt en draait u de knop vast wanneer u zich in de buurt bevindt van de positie die u wilt. Gebruik voor zeer kleine bewegingen en fijne aanpassingen de declinatiekabel. De declinatiekabel heeft een bereik van ongeveer 30° en als u aan het einde van zijn beweging komt, probeer dan geen beweging te forceren wanneer de declinatiekabel het einde heeft bereikt. Draai in plaats daarvan de declinatieknop los en beweeg de telescoop handmatig in declinatie totdat u het object in de tegenovergestelde richting passeert. Draai vervolgens de knop vast en draai de richting van de declinatiekabel om.
2. Om de telescoop in rechte klimming (oost/west) te bewegen, zijn er twee opties. Voor grote en snelle bewegingen draait u de rechte klimmingsknop los wanneer u de telescoop beweegt en draait u de knop vast wanneer u zich in de buurt bevindt van de positie die u wilt. Draai voor zeer kleine bewegingen en fijne aanpassingen aan de rechte klimmingskabel. In tegenstelling tot de declinatiekabel heeft de rechte klimmingskabel een continue beweging van 360˚.

Het apparaat in rechte klimming in evenwicht brengen

De telescoop moet goed in evenwicht zijn om soepel in beide assen te kunnen bewegen. Een goede balans is essentieel als u een optionele motoraandrijving gebruikt voor nauwkeurige tracking.

1. Om de rechte klimmingsas in evenwicht te brengen, beweegt u de tegengewichtstang zodat deze parallel (horizontaal) aan de grond staat. Laat de rechte klimmingsknop langzaam los en kijk of de optische buis beweegt. Als de optische buis beweegt, schuift u het tegengewicht omhoog of omlaag over de tegengewichtstang totdat de optische buis stil blijft staan in de parallelle positie ten opzichte van de grond. Wanneer dit gebeurt, zorgt u ervoor dat de tegengewichtvergrendeling goed vastzit.


Het apparaat in declinatie (DEC) in evenwicht brengen

De telescoop moet ook in evenwicht zijn op de declinatie-as om plotselinge bewegingen te voorkomen wanneer de DEC-klem wordt losgelaten. Om de telescoop in DEC in evenwicht te brengen:

1. Maak de R.A.-klem los en draai de telescoop zodat deze zich aan een kant van de montering bevindt (d.w.z. zoals beschreven in het vorige gedeelte over het in evenwicht brengen van de telescoop in R.A.). Vergrendel de R.A.-klem om de telescoop op zijn plaats te houden. Maak de DEC-klem los en draai de telescoop totdat de buis parallel aan de grond is. Laat de buis GELEIDELIJK los om te zien welke kant hij opdraait rond de declinatie-as. LAAT DE TELESCOOPBUIS NIET HELEMAAL LOS! Draai de schroeven los die de telescoopbuis in de montage ringen vasthouden en schuif de telescoopbuis naar voren of naar achteren totdat hij stil blijft staan wanneer de DEC-klem wordt losgelaten. Draai de buisringschroeven stevig vast om de telescoop op zijn plaats te houden.


Basis

Een telescoop is een instrument dat licht verzamelt en focust. De aard van het optische ontwerp bepaalt hoe het licht wordt gefocust. Sommige telescopen, bekend als refractoren, gebruiken lenzen. Andere telescopen, bekend als reflectoren, gebruiken spiegels. Een Newtoniaanse reflector gebruikt een enkele concave spiegel als primaire spiegel. Licht komt de buis binnen en reist naar de spiegel aan de achterkant. Daar wordt het licht voorwaarts gebogen in de buis naar een enkel punt, het brandpunt. Omdat het plaatsen van je hoofd voor de telescoop om met een oculair naar het beeld te kijken, zou voorkomen dat de reflector werkt, onderschept een platte spiegel, een diagonaal genoemd, het licht en wijst het aan de zijkant van de buis in een rechte hoek ten opzichte van de buis. Het oculair wordt daar geplaatst voor gemakkelijk kijken.

Newtoniaanse reflectortelescopen vervangen zware lenzen door spiegels om het licht te verzamelen en te focussen, waardoor veel meer lichtopvangend vermogen voor de dollar wordt geboden. Omdat het lichtpad wordt onderschept en naar de zijkant wordt gereflecteerd, kunt u brandpuntsafstanden tot 1000 mm hebben en toch genieten van een telescoop die relatief compact en draagbaar is. Een Newtoniaanse reflectortelescoop biedt zulke indrukwekkende lichtopvangende eigenschappen dat u zelfs met een bescheiden budget serieus geïnteresseerd kunt raken in deep space astronomie. Newtoniaanse reflectortelescopen vereisen meer zorg en onderhoud, omdat de primaire spiegel wordt blootgesteld aan lucht en stof. Dit kleine nadeel belemmert echter niet de populariteit van dit type telescoop bij degenen die een economische telescoop willen die nog steeds zwakke, verre objecten kan onderscheiden.

Een doorsnede van het lichtpad van het Newtoniaanse optische ontwerp

Beeldoriëntatie

Newtoniaanse reflectoren produceren een rechtopstaand beeld, maar het beeld zal geroteerd lijken op basis van de locatie van de oculairhouder ten opzichte van de grond. Newtoniaanse reflectoren zijn het meest geschikt voor astronomisch gebruik waar rechtopstaand er niet toe doet.

De daadwerkelijke beeldoriëntatie zoals gezien met het blote oog

Ondersteboven beeld, zoals gezien door een Newtoniaanse telescoop

Scherpstellen

Om uw telescoop scherp te stellen, draait u eenvoudigweg aan de scherpstelknop die zich direct onder de oculairhouder bevindt. Door de knop met de klok mee te draaien, kunt u scherpstellen op een object dat verder weg is dan het object dat u momenteel observeert. Door de knop tegen de klok in van u af te draaien, kunt u scherpstellen op een object dat dichterbij is dan het object dat u momenteel observeert.

• Als u een bril draagt (specifiek een bril), kunt u deze het beste afzetten wanneer u observeert met een oculair dat aan de telescoop is bevestigd. Wanneer u echter een camera gebruikt, moet u altijd een bril dragen om een zo scherp mogelijke focus te garanderen. Als u astigmatisme heeft, moet u te allen tijde een bril dragen.

Het hemelcoördinatensysteem

Om objecten aan de hemel te vinden, gebruiken astronomen een hemelcoördinatensysteem dat vergelijkbaar is met ons geografische coördinatensysteem hier op aarde. Het hemelcoördinatensysteem heeft polen, lengte- en breedtegraden en een equator. Meestal blijven deze vast ten opzichte van de achtergrondsterren.

De hemelevenaar loopt 360 graden rond de aarde en scheidt het noordelijk hemelhalfrond van het zuidelijke. Net als de evenaar van de aarde heeft hij een waarde van nul graden. Op aarde zou dit de breedtegraad zijn. In de lucht wordt dit echter aangeduid als declinatie, of kortweg DEC. Declinatielijnen zijn genoemd naar hun hoekafstand boven en onder de hemelevenaar. De lijnen zijn gebroken met de hemelevenaar. De lijnen zijn onderverdeeld in graden, boogminuten en seconden in graden, boogminuten en boogseconden. Declinatiewaarden ten zuiden van de evenaar dragen boogseconden. Declinatiewaarden ten zuiden van de evenaar dragen een minteken (-) voor de coördinaat en degenen een minteken (-) voor de coördinaat en degenen ten noorden van de hemelevenaar zijn ofwel leeg (d.w.z. geen ten noorden van de hemelevenaar zijn ofwel leeg (d.w.z. geen aanduiding) of worden voorafgegaan door een plusteken (+). aanduiding) of worden voorafgegaan door een plusteken (+).

De hemelsfeer gezien van buitenaf met R.A. en DEC

Het hemelse equivalent van lengtegraad wordt Rechte Klimming genoemd, of kortweg R.A. Net als de lengtegraden van de aarde lopen ze van Het hemelse equivalent van lengtegraad wordt Rechte Klimming genoemd, of kortweg R.A. Net als de lengtegraden van de aarde lopen ze van pool naar pool en zijn ze gelijkmatig verdeeld op 15 graden afstand. Hoewel de lengtegraden worden gescheiden door een hoekafstand, zijn ze pool naar pool en zijn ze gelijkmatig verdeeld op 15 graden afstand. Hoewel de lengtegraden worden gescheiden door een hoekafstand, zijn ze ook een maat voor de tijd. Elke lengtegraad ligt een uur uit elkaar. Aangezien de aarde eens in de 24 uur draait, zijn ze ook een maat voor de tijd. Elke lengtegraad ligt een uur uit elkaar. Aangezien de aarde eens in de 24 uur draait, zijn er in totaal 24 lijnen. Als gevolg hiervan worden de R.A.-coördinaten gemarkeerd in tijdseenheden. Het begint met een willekeurig punt in de zijn er in totaal 24 lijnen. Als gevolg hiervan worden de R.A.-coördinaten gemarkeerd in tijdseenheden. Het begint met een willekeurig punt in de constellatie Vissen, aangeduid als 0 uur, 0 minuten, 0 seconden. Alle andere punten worden aangeduid met hoe ver (d.w.z. hoe lang) ze constellatie Vissen, aangeduid als 0 uur, 0 minuten, 0 seconden. Alle andere punten worden aangeduid met hoe ver (d.w.z. hoe lang) ze achterblijven bij deze coördinaat nadat deze is gepasseerd boven het hoofd en naar het westen beweegt. achterblijven bij deze coördinaat nadat deze is gepasseerd boven het hoofd en naar het westen beweegt.

Beweging van de sterren

De dagelijkse beweging van de zon over de hemel De dagelijkse beweging van de zon over de hemel is zelfs voor de meest oppervlakkige waarnemer bekend. is zelfs voor de meest oppervlakkige waarnemer bekend. Deze dagelijkse tocht is niet de zon die beweegt zoals Deze dagelijkse tocht is niet de zon die beweegt zoals vroege astronomen dachten, maar het resultaat van vroege astronomen dachten, maar het resultaat van de rotatie van de aarde. De rotatie van de aarde de rotatie van de aarde. De rotatie van de aarde zorgt er ook voor dat de sterren hetzelfde doen, zorgt er ook voor dat de sterren hetzelfde doen, waarbij ze een grote cirkel beschrijven terwijl de aarde waarbij ze een grote cirkel beschrijven terwijl de aarde één rotatie voltooit. één rotatie voltooit. cirkelvormige pad dat een ster volgt hangt af van cirkelvormige pad dat een ster volgt hangt af van waar het zich aan de hemel bevindt. waar het zich aan de hemel bevindt. hemelevenaar vormen de grootste cirkels hemelevenaar vormen de grootste cirkels die opkomen in het oosten en ondergaan in het westen. die opkomen in het oosten en ondergaan in het westen. Beweeg je naar de noordelijke hemelpool, het Beweeg je naar de noordelijke hemelpool, het punt waar de sterren in de noordelijke punt waar de sterren in de noordelijke hemisfeer omheen lijken te draaien, deze cirkels hemisfeer omheen lijken te draaien, deze cirkels worden kleiner. Sterren in de middelste hemelse worden kleiner. Sterren in de middelste hemelse breedtegraden komen op in het noordoosten en gaan breedtegraden komen op in het noordoosten en gaan onder in het noordwesten. Sterren op hoge hemelbreedtegraden onder in het noordwesten. Sterren op hoge hemelbreedtegraden staan altijd boven de horizon en worden gezegd staan altijd boven de horizon en worden gezegd dat ze circumpolair zijn omdat ze nooit opkomen dat ze circumpolair zijn omdat ze nooit opkomen en nooit ondergaan. Je zult de sterren nooit en nooit ondergaan. Je zult de sterren nooit een cirkel zien voltooien omdat het zonlicht een cirkel zien voltooien omdat het zonlicht overdag het sterrenlicht wegvaagt. overdag het sterrenlicht wegvaagt. Een deel van deze cirkelvormige beweging van Een deel van deze cirkelvormige beweging van sterren in dit deel van de hemel kan echter worden gezien door sterren in dit deel van de hemel kan echter worden gezien door een camera op een statief te plaatsen en een camera op een statief te plaatsen en de sluiter een paar uur te openen. de sluiter een paar uur te openen. ontwikkelde film onthult halve cirkels die ontwikkelde film onthult halve cirkels die rond de pool draaien. (Deze beschrijving rond de pool draaien. (Deze beschrijving van stellaire bewegingen is ook van toepassing op de van stellaire bewegingen is ook van toepassing op de het zuidelijk halfrond, behalve alle sterren ten zuiden het zuidelijk halfrond, behalve alle sterren ten zuiden van de hemelevenaar bewegen rond de van de hemelevenaar bewegen rond de zuidelijke hemelpool.) zuidelijke hemelpool.)

Alle sterren lijken rond de hemelpolen te draaien. Het uiterlijk van deze beweging varieert echter afhankelijk van waar u aan de hemel kijkt. In de buurt van de noordelijke hemelpool beschrijven de sterren herkenbare cirkels gecentreerd op de pool (1). Sterren in de buurt van de hemelevenaar volgen ook cirkelvormige paden rond de pool. Maar het volledige pad wordt onderbroken door de horizon. Deze lijken op te komen in het oosten en onder te gaan in het westen (2). Kijkend naar de tegenovergestelde pool, buigen of bogen sterren in de tegenovergestelde richting en beschrijven een cirkel rond de tegenovergestelde pool (3).

Sterren gezien in de buurt van de noordelijke hemelpool

Sterren gezien in de buurt van de hemelevenaar

Sterren gezien in de tegenovergestelde richting van de noordelijke hemelpool

Breedteschalen

De eenvoudigste manier om een telescoop uit te lijnen op de pool is met een breedteschaal. In tegenstelling tot andere methoden waarbij u de hemelpool moet vinden door bepaalde sterren in de buurt te identificeren, werkt deze methode met een bekende constante om te bepalen hoe hoog de poolas moet worden gericht (zie figuur 10).

De constante, hierboven genoemd, is een relatie tussen uw breedtegraad en de hoekafstand die de hemelpool zich boven de noordelijke (of zuidelijke) horizon bevindt; de hoekafstand van de noordelijke horizon tot de noordelijke hemelpool is altijd gelijk aan uw breedtegraad. Om dit te illustreren, stelt u zich voor dat u op de noordpool staat, breedtegraad +90°. De noordelijke hemelpool, die een declinatie heeft van +90°, zou zich direct boven uw hoofd bevinden (d.w.z. 90 boven de horizon). Stel nu dat u één graad naar het zuiden beweegt — uw breedtegraad is nu +89° en de hemelpool bevindt zich niet langer direct boven uw hoofd. Deze is één graad dichter naar de noordelijke horizon verschoven. Dit betekent dat de pool zich nu 89° boven de noordelijke horizon bevindt. Als u nog één graad verder naar het zuiden beweegt, gebeurt hetzelfde opnieuw. U zou 70 mijl naar het noorden of zuiden moeten reizen om uw breedtegraad met één graad te veranderen. Zoals u in dit voorbeeld kunt zien, is de afstand van de noordelijke horizon tot de hemelpool altijd gelijk aan uw breedtegraad.

Als u observeert vanuit Los Angeles, dat een breedtegraad heeft van 34°, dan bevindt de hemelpool zich 34° boven de noordelijke horizon. Het enige wat een breedteschaal doet, is de poolas van de telescoop op de juiste hoogte boven de noordelijke (of zuidelijke) horizon richten. Om uw telescoop uit te lijnen:

1. Zorg ervoor dat de poolas van de montering naar het noorden wijst. Gebruik een herkenningspunt waarvan u weet dat het naar het noorden gericht is.
2. Stel de montering in hoogte af totdat de breedte-indicator naar uw breedtegraad wijst. Het verplaatsen van de montering beïnvloedt de hoek waaronder de poolas wijst.

Deze methode kan overdag worden uitgevoerd, waardoor u niet in het donker hoeft te tasten. Hoewel deze methode u NIET direct op de pool plaatst, beperkt u wel het aantal correcties dat u moet aanbrengen bij het volgen van een object.

Op Polaris richten

Deze methode maakt gebruik van Polaris als gids voor de hemelpool. Aangezien Polaris zich op minder dan een graad van de hemelpool bevindt, kunt u eenvoudigweg de poolas van uw telescoop op Polaris richten. Hoewel dit geenszins een perfecte uitlijning is, brengt het u wel binnen één graad. In tegenstelling tot de vorige methode moet dit in het donker worden gedaan wanneer Polaris zichtbaar is.

1. Zet de telescoop zo op dat de poolas naar het noorden wijst. Zie Figuur 10.

   Figuur 10 - De equatoriale montering uitlijnen op de poolas van de aarde
2. Maak de DEC-koppelingsknop los en verplaats de telescoop zodat de buis parallel aan de poolas loopt. Wanneer dit is gedaan, geeft de declinatie-instellingscirkel +90° aan. Als de declinatie-instellingscirkel niet is uitgelijnd, verplaats de telescoop dan zodat de buis parallel aan de poolas loopt.
3. Stel de montering in hoogte en/of azimut af totdat Polaris in het gezichtsveld van de zoeker staat.
4. Centreer Polaris in het gezichtsveld van de telescoop met behulp van de fijnafstellingen op de montering.

   Equatoriale kop PowerSeeker 127

Vergeet niet dat u tijdens het uitlijnen op de pool de telescoop NIET in R.A. of DEC mag bewegen. U wilt niet de telescoop zelf verplaatsen, maar de poolas. De telescoop wordt alleen gebruikt om te zien waar de poolas naartoe wijst.

De noordelijke hemelpool vinden

In elk halfrond is er een punt aan de hemel waar alle andere sterren omheen lijken te draaien. Deze punten worden de hemelpolen genoemd en zijn vernoemd naar het halfrond waarin ze zich bevinden. In het noordelijk halfrond bewegen bijvoorbeeld alle sterren rond de noordelijke hemelpool. Wanneer de poolas van de telescoop op de hemelpool is gericht, is deze evenwijdig aan de rotatieas van de aarde.

Veel methoden voor het uitlijnen op de pool vereisen dat u weet hoe u de hemelpool kunt vinden door sterren in het gebied te identificeren. Voor degenen op het noordelijk halfrond is het vinden van de hemelpool niet zo moeilijk. Gelukkig hebben we een ster met het blote oog op minder dan een graad afstand. Deze ster, Polaris, is de eindster in de steel van de Kleine Beer. Aangezien de Kleine Beer (technisch Ursa Minor genoemd) niet een van de helderste sterrenbeelden aan de hemel is, kan het moeilijk zijn om deze vanuit stedelijke gebieden te lokaliseren. Gebruik in dat geval de twee eindsterren in de kom van de Grote Beer (de aanwijzersterren). Trek een denkbeeldige lijn door ze heen richting de Kleine Beer. Ze wijzen naar Polaris (zie figuur 12). De positie van de Grote Beer verandert gedurende het jaar en gedurende de nacht. Wanneer de Grote Beer laag aan de hemel staat (d.w.z. nabij de horizon), kan het moeilijk zijn om deze te lokaliseren. Kijk tijdens deze momenten naar Cassiopeia (zie figuur 12). Waarnemers op het zuidelijk halfrond hebben niet zoveel geluk als degenen op het noordelijk halfrond. De sterren rond de zuidelijke hemelpool zijn lang niet zo helder als die rond de noordelijke. De dichtstbijzijnde ster die relatief helder is, is Sigma Octantis. Deze ster bevindt zich net binnen de limiet van het blote oog (magnitude 5,5) en ligt ongeveer 59 boogminuten van de pool.

De positie van de Grote Beer verandert gedurende het jaar en de nacht.

Definitie:
De noordelijke hemelpool is het punt op het noordelijk halfrond waar alle sterren omheen lijken te draaien. De tegenhanger op het zuidelijk halfrond wordt de zuidelijke hemelpool genoemd.

Figuur 12
De twee sterren aan de voorkant van de kom van de Grote Beer wijzen naar Polaris, die zich op minder dan één graad van de ware (noordelijke) hemelpool bevindt. Cassiopeia, het "W"-vormige sterrenbeeld, bevindt zich aan de andere kant van de pool van de Grote Beer. De noordelijke hemelpool (N.C.P.) wordt gemarkeerd door de "

De instelkringen gebruiken

Instelkringen zijn wijzerplaten (of meters) voor rechte klimming en declinatie waarmee u gemakkelijk hemellichamen kunt lokaliseren aan de hand van hun coördinaten zoals vermeld in een sterrenkaart of atlas.

1. De declinatie-instellingscirkel is geschaald in graden en de rechte klimmings-instellingscirkel is verhoogd in minuten. De cirkels brengen u dicht bij uw doel, maar niet direct erop. Ook de nauwkeurigheid van uw uitlijning op de pool heeft invloed op hoe nauwkeurig uw instelkringen aflezen.
2. De declinatie-instellingscirkel is in de fabriek ingesteld en zou geen aanpassing nodig hebben als deze nauwkeurig afleest.
3. De rechte klimmings-instellingscirkel moet worden uitgelijnd. Kies een heldere en gemakkelijk te vinden ster in een sterrenkaart en noteer de coördinaten (rechte klimming en declinatie). Zoek de ster in de sterrenwijzer en vervolgens in de telescoop. Draai nu de rechte klimmingscirkel om de coördinaten van de ster overeen te laten komen met de indicatiemarkering. Als u de telescoop nauwkeurig op de pool hebt uitgelijnd, zou de declinatiecirkel correct moeten zijn ingesteld op de juiste coördinaten.
4. De rechte klimmings-instellingscirkel beweegt niet wanneer de telescoop in rechte klimming beweegt en moet daarom elke keer worden uitgelijnd wanneer u deze wilt gebruiken om een nieuw object te vinden. U hoeft echter niet elke keer een heldere ster te gebruiken, maar u kunt het object gebruiken dat u momenteel observeert.
5. Nu kunt u met behulp van een sterrenkaart of atlas talloze objecten vinden. Beweeg eerst de telescoop in declinatie naar de juiste declinatiecoördinaat. Beweeg vervolgens de telescoop in rechte klimming totdat de indicator naar de juiste coördinaat wijst.
6. Nadat u de telescoop naar de juiste hemelcoördinaten hebt verplaatst, kijkt u door het oculair met de laagste vergroting om te zien of u het object hebt gevonden dat u wilt bekijken. Centreer het object in het oculair. Als het object niet zichtbaar is in het oculair, draait u de telescoop geleidelijk, met behulp van de rechte klimmings- en declinatiekabels, totdat het object zichtbaar is. Begin altijd met het oculair met de laagste vergroting (20 mm) en schakel vervolgens over naar een hogere vergroting zodra u het gewenste object hebt gevonden.

Vergroting

De vergroting (of kracht) van een telescoop varieert afhankelijk van de brandpuntsafstand van het gebruikte oculair en de brandpuntsafstand van de telescoop.

De PowerSeeker 127-telescoop heeft een brandpuntsafstand van 1000 mm en wordt geleverd met een 20 mm 1¼" oculair. Gebruik de volgende formule om de vergroting te berekenen, waarbij FL = brandpuntsafstand:

Als u dus het 20 mm oculair gebruikt, is uw vergroting 1000/20 = 50x. Dezelfde formule kan worden toegepast op al uw oculairs.

De vergroting via een telescoop heeft zijn grenzen. Deze grenzen worden bepaald door de wetten van de optica en de aard van het menselijk oog. Het meeste van uw waarnemingen zullen plaatsvinden in het bereik van 50x tot 130x. Hogere vergrotingen worden voornamelijk gebruikt voor maanwaarnemingen en soms planeetwaarnemingen, waar u het beeld aanzienlijk kunt vergroten en de atmosferische omstandigheden bijna perfect zijn. De beelden bij extreem hoge vergrotingen vergroten het beeld, maar onthoud dat het contrast erg laag zal zijn vanwege de hoge vergroting. Gebruik voor de helderste beelden met het meeste contrast eerst het oculair met de lagere vergroting en een kleinere beeldschaal.

De volgende vergrotingsniveaus kunnen worden bereikt bij gebruik van de standaardoculairs in combinatie met de 3x Barlow-lens:

Oculair	Vergroting	Vergr. met 3x Barlow-lens
20mm	50x	150x
4mm	250x	750x

ONDERHOUD

Bij goed onderhoud heeft uw telescoop zelden onderhoud nodig. Neem de volgende suggesties in acht om uw telescoop in de best mogelijke conditie te houden:

1. Wanneer uw telescoop niet in gebruik is, plaatst u alle lensdoppen terug om stof en verontreinigingen van de optische oppervlakken te houden.
2. Een kleine hoeveelheid stof op een optisch oppervlak is geen probleem en hoeft niet te worden verwijderd. Als het stof zich ophoopt, gebruik dan een bus met perslucht en een kwast van kameelhaar om het stof te verwijderen. Om vingerafdrukken of andere verontreinigingen te verwijderen, gebruikt u een optische reinigingsset of de Celestron Lens Pen (#93575).
3. Als de binnenkant van de objectieflens moet worden schoongemaakt, moet dit door een professional worden gedaan. Laat uw instrument onderhouden door een telescoopreparatiebedrijf of stuur het terug naar de fabriek voor onderhoud.

Collimatie

Collimatie of uitlijning van het optische systeem wordt in de fabriek gedaan voor verzending.

1. Als uw telescoop tijdens het transport zeer ruw is behandeld of is gevallen, moet deze mogelijk worden gecollimeerd.
   Raadpleeg de volgende schets om te controleren of uw telescoop gecollimeerd is. Als u in de oculairadapter (zonder oculair) aan de bovenkant van de focuser kijkt, is dit wat u zou moeten zien. Als de reflectie van uw oog uit het midden staat, is collimatie noodzakelijk.

2. Aanpassingen aan de collimatie van de telescoop kunnen worden gemaakt door aan de collimatie-stelschroeven (d) aan de achterkant van de optische buis te draaien.
3. Als uw telescoop niet gecollimeerd is, is de beste manier om hem opnieuw te collimeren met een goed collimatiegereedschap. Celestron biedt een Newtonian Collimation Tool (#94183) met gedetailleerde instructies die het een gemakkelijke klus maken.

SPECIFICATIES

	PowerSeeker 127
Aperture	127mm
Focal Length	1000mm
Focal Ratio	f/8
Mounting	Equatoriaal
Tripod	Verstelbaar aluminium statief

LET OP: Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
