INTRODUZIONE

Congratulazioni per il tuo acquisto e benvenuto nel mondo dell'astronomia amatoriale Celestron. Alcuni dei termini e delle parti descritte in queste istruzioni potrebbero essere nuovi per te, quindi di seguito sono definiti alcuni termini di uso comune con cui ti consigliamo di familiarizzare.

Montatura equatoriale – un tipo di montatura che permette di allineare il telescopio con l'asse terrestre per seguire il movimento del cielo.

Lunghezza focale - la distanza dal centro ottico della lente al punto in cui i raggi di luce in arrivo convergono, creando un'immagine chiara e a fuoco.

Specchio primario - Raccoglie la luce in arrivo per creare un'immagine nitidamente a fuoco.

Telescopio riflettore – un design ottico in cui la luce viene riflessa da uno specchio curvo che la converge in un piccolo disco che viene poi ingrandito usando un oculare.

Per prima cosa, devi prendere il tempo per familiarizzare con le parti del tuo telescopio PowerSeeker, quindi assemblarlo, seguendo le semplici istruzioni fornite. Successivamente, leggi le istruzioni operative e familiarizza con il funzionamento del tuo telescopio, per prepararti a ore di piacevole osservazione.

LEGGERE QUESTA SEZIONE PRIMA DI UTILIZZARE IL TELESCOPIO

Il tuo telescopio PowerSeeker è progettato per offrirti ore di osservazioni divertenti e gratificanti. Tuttavia, ci sono alcune cose di cui essere consapevoli prima di usare il tuo telescopio che garantiranno la tua sicurezza e proteggeranno la tua attrezzatura.

NON GUARDARE MAI DIRETTAMENTE IL SOLE A OCCHIO NUDO O CON UN TELESCOPIO. NON PUNTARE MAI IL TUO TELESCOPIO VERSO IL SOLE A MENO CHE NON STIA UTILIZZANDO IL FILTRO SOLARE CORRETTO. POTREBBERO VERIFICARSI DANNI OCULARI PERMANENTI E IRREVERSIBILI.

NON USARE MAI IL TUO TELESCOPIO PER PROIETTARE UN'IMMAGINE DEL SOLE SU ALCUNA SUPERFICIE, O USARE UN FILTRO SOLARE DA OCULARE O UN CUNEO DI HERSCHEL. L'ACCUMULO DI CALORE INTERNO PUÒ DANNEGGIARE IL TELESCOPIO E/O QUALSIASI ACCESSORIO AD ESSO COLLEGATO.

NON LASCIARE MAI IL TUO TELESCOPIO INCUSTODITO, SOPRATTUTTO IN PRESENZA DI BAMBINI. QUESTO VALE ANCHE PER GLI ADULTI CHE POTREBBERO NON AVERE FAMILIARITÀ CON LE CORRETTE PROCEDURE OPERATIVE DEL TUO TELESCOPIO.

COPRI SEMPRE IL CERCATORE QUANDO USI IL TUO TELESCOPIO CON IL FILTRO SOLARE CORRETTO. SEBBENE DI PICCOLA APERTURA, QUESTO STRUMENTO HA UN POTERE DI RACCOLTA DELLA LUCE SUFFICIENTE A CAUSARE DANNI OCULARI PERMANENTI E IRREVERSIBILI. L'IMMAGINE PROIETTATA DAL CERCATORE È ABBASTANZA CALDA DA BRUCIARE LA PELLE O I VESTITI.

Panoramica

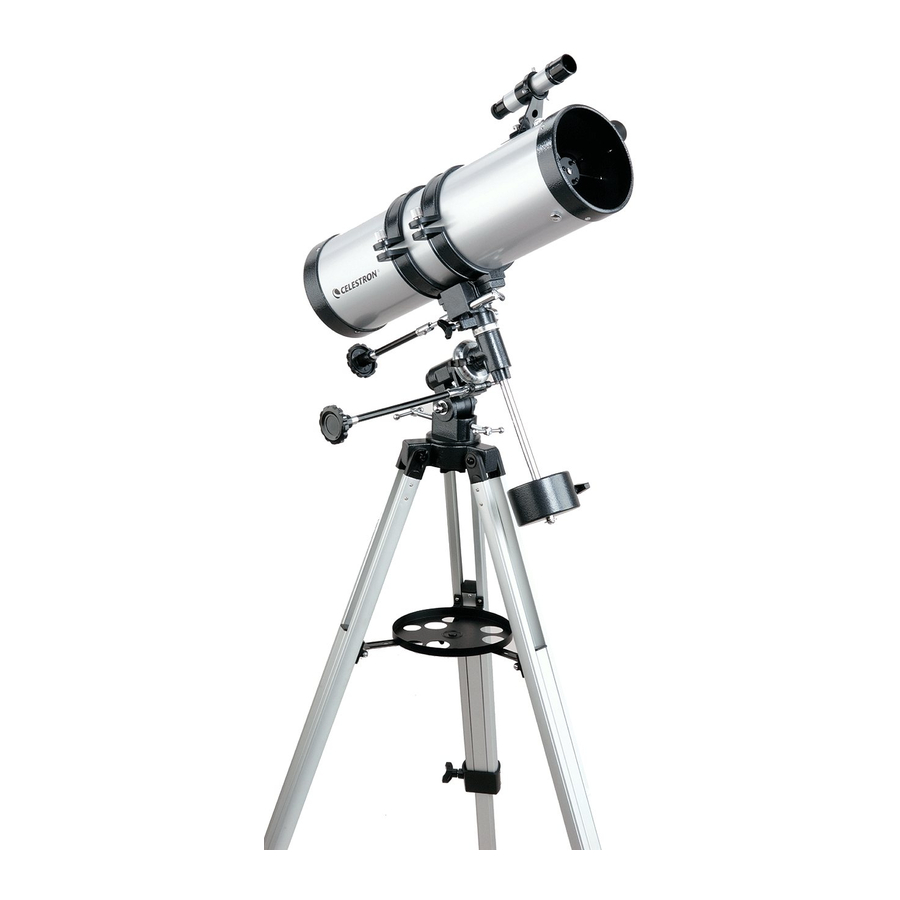

Telescopio Riflettore Newtoniano da 127 mm

Il PowerSeeker è un telescopio riflettore Newtoniano fornito con una montatura equatoriale. Questa sezione ti istruisce sul corretto assemblaggio e utilizzo del tuo telescopio PowerSeeker, che viene spedito in un'unica scatola, contenente tutte le parti necessarie per assemblarlo. Disimballa e disponi tutte le parti in un'area ampia e sgombra dove avrai spazio per lavorare.
Usa l'elenco seguente e il diagramma del telescopio per confermare di avere, e poter identificare, ogni parte.

	PowerSeeker 127
a.	Cercatore	i.	Viti di Estensione del Treppiede
b.	Anelli del Tubo	j.	Vassoio Accessori
c.	Tubo Ottico	k.	Contrappeso
d.	Viti di Collimazione	l.	Barra del Contrappeso
e.	Controlli del Movimento Lento	m.	Cerchio Graduato di Ascensione Retta
f.	Montatura Equatoriale	n.	Cerchio Graduato di Declinazione
g.	Vite di Regolazione Latitudine	o.	Focheggiatore
h.	Gamba del Treppiede	p.	Oculare

Assemblaggio del Dispositivo

1. Per montare il treppiede, allarga le gambe verso l'esterno finché non sono completamente estese. Estendi la porzione centrale di ciascuna delle tre gambe del treppiede verso il basso di 6-8". Utilizza le tre viti di serraggio situate alla base di ogni gamba per fissare le gambe estese in posizione.
2. Posiziona il vassoio degli accessori sopra il supporto centrale delle gambe del treppiede. Avvita il perno filettato del vassoio nel foro filettato al centro del supporto delle gambe.

Fissaggio della Montatura Equatoriale

1. Individua la montatura equatoriale e posiziona la base della montatura attraverso il foro al centro della piattaforma di montaggio del treppiede. Da sotto la piattaforma di montaggio del treppiede, avvita il bullone di montaggio con rondella nel foro filettato sulla parte inferiore della montatura equatoriale.
2. Avvita le viti di regolazione della latitudine nella montatura equatoriale finché entrambe le viti non toccano l'interno della montatura e questa non può più oscillare su e giù.
3. Individua la barra del contrappeso e il contrappeso. Avvita l'estremità filettata della barra del contrappeso nell'asse Dec della montatura equatoriale. Rimuovi la vite di sicurezza e la rondella dall'altra estremità della barra del contrappeso.
   Allenta il bullone di bloccaggio del contrappeso in modo che la vite non ostruisca più il foro centrale del contrappeso. Fai scorrere il contrappeso a metà della barra del contrappeso e stringi la vite di bloccaggio per fissare il contrappeso in posizione. Avvita la vite di sicurezza e la rondella all'estremità della barra del contrappeso.

Prima di fissare il tubo ottico, il contrappeso e i controlli del movimento lento devono essere aggiunti alla montatura:

4. Fai scorrere l'estremità cromata dei cavi di controllo del movimento lento sull'albero dell'ingranaggio della montatura equatoriale. Vedi la figura sotto. Il cavo più lungo dovrebbe collegarsi all'asse di Ascensione Retta e il cavo più corto all'asse di Declinazione.


Fissaggio del Tubo Ottico

Ora sei pronto a montare il tubo ottico del telescopio (c) sulla montatura equatoriale (f).

1. Allenta leggermente le viti che tengono fermi gli anelli di montaggio sul telescopio.
2. Fai scorrere gli anelli in modo che ciascuno sia alla stessa distanza dei fori nella piattaforma di montaggio.
3. Posiziona il tubo del telescopio sulla montatura in modo che il perno filettato nella parte inferiore degli anelli del tubo passi attraverso i fori sulla piattaforma di montaggio.
4. Avvita un dado a farfalla all'estremità dei perni filettati e stringi per fissare il tubo alla montatura.
5. Stringi le viti che tengono fermi gli anelli di montaggio. Questo impedirà al telescopio di scorrere avanti e indietro negli anelli di montaggio.

Fissaggio degli Accessori

Il tuo telescopio viene fornito con i seguenti accessori:

• Oculare da 20 mm 1¼"
• Oculare da 4 mm 1¼ "
• Lente di Barlow 3x 1¼"
• Cercatore 5x24
• Software Planetario The Sky® L1

1. Rimuovi i cappucci dal tubo di estrazione del focheggiatore (o).
2. Inserisci l'estremità cromata a barilotto dell'oculare nel focheggiatore. Bloccalo in posizione con la vite a pollice sul lato del focheggiatore.
3. Il tuo telescopio viene fornito anche con una lente di Barlow 3x che triplica il potere d'ingrandimento di ogni oculare (vedi la sezione Ingrandimento del manuale). Per usare la lente di Barlow, inseriscila direttamente nel focheggiatore.
   Quindi inizia usando l'oculare a bassa potenza, come quello da 20 mm, e inseriscilo direttamente nella lente di Barlow.

Fissaggio del Cercatore

1. Rimuovi le due piccole viti a pollice argentate situate sulla parte superiore del tubo del telescopio.
2. Posiziona la staffa del cercatore sopra i due fori nel tubo del telescopio, allineando i fori della staffa del cercatore con quelli del tubo del telescopio.


Inserisci le viti a pollice attraverso la staffa del cercatore e avvitale nel tubo del telescopio.

Utilizzo del Dispositivo

Spostamento del Dispositivo

Per cambiare la direzione in cui punta il tuo telescopio:

1. Per muovere il telescopio in declinazione (nord/sud) ci sono due opzioni. Per movimenti ampi e rapidi, allenta la manopola di declinazione (vedi figura 8) quando muovi il telescopio e poi stringi la manopola quando sei vicino alla posizione desiderata. Per movimenti molto piccoli e regolazioni fini, usa il cavo di declinazione. Il cavo di declinazione ha un'escursione di circa 30° e se arrivi al fine corsa, non tentare di forzare il movimento quando il cavo di declinazione ha raggiunto il fine corsa. Invece, allenta la manopola di declinazione e muovi manualmente il telescopio in declinazione finché non superi l'oggetto nella direzione opposta. Quindi stringi la manopola e inverti la direzione del cavo di declinazione.
2. Per muovere il telescopio in ascensione retta (est/ovest) ci sono due opzioni. Per movimenti ampi e rapidi, allenta la manopola di ascensione retta quando muovi il telescopio e poi stringi la manopola quando sei vicino alla posizione desiderata. Per movimenti molto piccoli e regolazioni fini, gira il cavo di ascensione retta. A differenza del cavo di declinazione, il cavo di ascensione retta ha 360˚ di movimento continuo.

Bilanciamento del Dispositivo in Ascensione Retta

Il telescopio dovrebbe essere bilanciato correttamente affinché possa muoversi fluidamente su entrambi gli assi. Un bilanciamento adeguato è essenziale se si utilizza un motore opzionale per un tracciamento accurato.

1. Per bilanciare l'asse di ascensione retta, sposta l'asta del contrappeso in modo che sia parallela (orizzontale) al suolo. Rilascia lentamente la manopola dell'ascensione retta e osserva se il tubo ottico si muove. Se il tubo ottico si muove, allora fai scorrere il contrappeso su o giù lungo l'asta del contrappeso finché il tubo ottico non rimane stazionario nella posizione parallela al suolo. Quando ciò accade, assicurati che il blocco del contrappeso sia serrato.


Bilanciamento del Dispositivo in Declinazione (DEC)

Il telescopio dovrebbe essere bilanciato anche sull'asse di declinazione per prevenire movimenti improvvisi quando il morsetto DEC viene rilasciato. Per bilanciare il telescopio in DEC:

1. Rilascia il morsetto R.A. e ruota il telescopio in modo che si trovi su un lato della montatura (ovvero, come descritto nella sezione precedente sul bilanciamento del telescopio in R.A.). Blocca il morsetto R.A. per tenere fermo il telescopio. Rilascia il morsetto DEC e ruota il telescopio finché il tubo non è parallelo al suolo. Rilascia il tubo — GRADUALMENTE — per vedere in che direzione ruota attorno all'asse di declinazione. NON LASCIARE IL TUBO DEL TELESCOPIO COMPLETAMENTE! Allenta le viti che tengono il tubo del telescopio all'interno degli anelli di montaggio e fai scorrere il tubo del telescopio avanti o indietro finché non rimane stazionario quando il morsetto DEC viene rilasciato. Stringi saldamente le viti degli anelli del tubo per tenere fermo il telescopio.


Nozioni di base

Un telescopio è uno strumento che raccoglie e focalizza la luce. La natura del design ottico determina come la luce viene focalizzata. Alcuni telescopi, noti come rifrattori, utilizzano lenti. Altri telescopi, noti come riflettori, utilizzano specchi. Un riflettore newtoniano utilizza un singolo specchio concavo come primario. La luce entra nel tubo viaggiando verso lo specchio all'estremità posteriore. Lì la luce viene deviata in avanti nel tubo verso un singolo punto, il suo punto focale. Poiché mettere la testa davanti al telescopio per osservare l'immagine con un oculare impedirebbe al riflettore di funzionare, uno specchio piatto chiamato diagonale intercetta la luce e la dirige lateralmente fuori dal tubo ad angolo retto rispetto al tubo. L'oculare è posizionato lì per una facile osservazione.

I telescopi riflettori newtoniani sostituiscono le lenti pesanti con specchi per raccogliere e focalizzare la luce, fornendo molta più potenza di raccolta della luce per il prezzo. Poiché il percorso della luce viene intercettato e riflesso lateralmente, è possibile avere lunghezze focali fino a 1000 mm e godere comunque di un telescopio relativamente compatto e portatile. Un telescopio riflettore newtoniano offre caratteristiche di raccolta della luce così impressionanti da poter sviluppare un serio interesse per l'astronomia dello spazio profondo anche con un budget modesto. I telescopi riflettori newtoniani richiedono maggiore cura e manutenzione perché lo specchio primario è esposto all'aria e alla polvere. Tuttavia, questo piccolo svantaggio non ostacola la popolarità di questo tipo di telescopio tra coloro che desiderano un telescopio economico che possa comunque risolvere oggetti deboli e distanti.

Una vista in sezione del percorso della luce del design ottico newtoniano

Orientamento dell'immagine

I riflettori newtoniani producono un'immagine raddrizzata, ma l'immagine apparirà ruotata in base alla posizione del portaoculari rispetto al suolo. I riflettori newtoniani sono i migliori per l'uso astronomico dove l'orientamento raddrizzato non è rilevante.

Orientamento effettivo dell'immagine come visto a occhio nudo

Immagine capovolta, come vista attraverso un telescopio newtoniano

Messa a fuoco

Per mettere a fuoco il telescopio, è sufficiente ruotare la manopola di messa a fuoco situata direttamente sotto il portaoculari. Ruotando la manopola in senso orario è possibile mettere a fuoco un oggetto più lontano di quello che si sta osservando. Ruotando la manopola in senso antiorario è possibile mettere a fuoco un oggetto più vicino di quello che si sta osservando.

• Se si indossano lenti correttive (in particolare occhiali), si consiglia di toglierli durante l'osservazione con un oculare attaccato al telescopio. Tuttavia, quando si utilizza una fotocamera, si dovrebbero sempre indossare lenti correttive per garantire la messa a fuoco più nitida possibile. Se si ha l'astigmatismo, le lenti correttive devono essere indossate in ogni momento.

Il Sistema di Coordinate Celesti

Per aiutare a trovare oggetti nel cielo, gli astronomi utilizzano un sistema di coordinate celesti simile al nostro sistema di coordinate geografiche qui sulla Terra. Il sistema di coordinate celesti ha poli, linee di longitudine e latitudine e un equatore. Per la maggior parte, questi rimangono fissi rispetto alle stelle di fondo.

L'equatore celeste si estende per 360 gradi intorno alla Terra e separa l'emisfero celeste settentrionale da quello meridionale. Come l'equatore terrestre, ha una lettura di zero gradi. Sulla Terra questa sarebbe la latitudine. Tuttavia, nel cielo ci si riferisce a questa come declinazione, o DEC in breve. Le linee di declinazione prendono il nome dalla loro distanza angolare sopra e sotto l'equatore celeste. Le linee sono suddivise in gradi, minuti d'arco e secondi d'arco. Le letture di declinazione a sud dell'equatore portano un segno meno (-) davanti alla coordinata e quelle a nord dell'equatore celeste sono vuote (cioè, senza designazione) o precedute da un segno più (+).

La sfera celeste vista dall'esterno che mostra A.R. e DEC

L'equivalente celeste della longitudine è chiamato Ascensione Retta, o A.R. in breve. Come le linee di longitudine della Terra, corrono da polo a polo e sono equamente distanziate di 15 gradi. Sebbene le linee di longitudine siano separate da una distanza angolare, sono anche una misura del tempo. Ogni linea di longitudine è separata dalla successiva da un'ora. Poiché la Terra ruota una volta ogni 24 ore, ci sono un totale di 24 linee. Di conseguenza, le coordinate A.R. sono contrassegnate in unità di tempo. Iniziano con un punto arbitrario nella costellazione dei Pesci designato come 0 ore, 0 minuti, 0 secondi. Tutti gli altri punti sono designati dalla distanza (cioè, quanto tempo) in cui sono in ritardo rispetto a questa coordinata dopo che essa passa sopra la testa muovendosi verso ovest.

Moto delle Stelle

Il moto diurno del Sole attraverso il cielo è familiare anche all'osservatore più casuale. Questo percorso giornaliero non è il Sole che si muove, come pensavano gli astronomi antichi, ma il risultato della rotazione terrestre. La rotazione terrestre fa sì che anche le stelle facciano lo stesso, tracciando un grande cerchio mentre la Terra completa una rotazione. Il percorso circolare che una stella segue dipende da dove si trova nel cielo. Le stelle vicino all'equatore celeste formano i cerchi più grandi sorgendo a est e tramontando a ovest. Muovendosi verso il polo celeste settentrionale, il punto intorno al quale le stelle nell'emisfero settentrionale sembrano ruotare, questi cerchi diventano più piccoli. Le stelle alle medie latitudini celesti sorgono a nord-est e tramontano a nord-ovest. Le stelle alle alte latitudini celesti sono sempre sopra l'orizzonte e sono dette circumpolari perché non sorgono mai e non tramontano mai. Non si vedrà mai le stelle completare un cerchio perché la luce solare durante il giorno annulla la luce delle stelle. Tuttavia, parte di questo moto circolare delle stelle in questa regione del cielo può essere osservata impostando una fotocamera su un treppiede e aprendo l'otturatore per un paio d'ore. La pellicola sviluppata rivelerà semicerchi che ruotano attorno al polo. (Questa descrizione dei movimenti stellari si applica anche all'emisfero meridionale, tranne che tutte le stelle a sud dell'equatore celeste si muovono attorno al polo celeste meridionale.)

Tutte le stelle sembrano ruotare intorno ai poli celesti. Tuttavia, l'aspetto di questo movimento varia a seconda di dove si sta guardando nel cielo. Vicino al polo celeste settentrionale le stelle tracciano cerchi riconoscibili centrati sul polo (1). Le stelle vicino all'equatore celeste seguono anch'esse percorsi circolari attorno al polo. Ma il percorso completo è interrotto dall'orizzonte. Queste sembrano sorgere a est e tramontare a ovest (2). Guardando verso il polo opposto, le stelle si curvano o si arcuano nella direzione opposta tracciando un cerchio attorno al polo opposto (3).

Stelle viste vicino al polo celeste settentrionale

Stelle viste vicino all'equatore celeste

Stelle viste guardando nella direzione opposta al polo celeste settentrionale

Scale di Latitudine

Il modo più semplice per allineare un telescopio all'asse polare è con una scala di latitudine. A differenza di altri metodi che richiedono di trovare il polo celeste identificando determinate stelle nelle vicinanze, questo metodo si basa su una costante nota per determinare quanto in alto deve essere puntato l'asse polare (vedere figura 10).

La costante, menzionata sopra, è una relazione tra la tua latitudine e la distanza angolare del polo celeste sopra l'orizzonte settentrionale (o meridionale); La distanza angolare dall'orizzonte settentrionale al polo celeste nord è sempre uguale alla tua latitudine. Per illustrare ciò, immagina di essere in piedi sul polo nord, latitudine +90°. Il polo celeste nord, che ha una declinazione di +90°, sarebbe direttamente sopra la tua testa (cioè, 90° sopra l'orizzonte). Ora, supponiamo che ti muovi di un grado a sud — la tua latitudine è ora +89° e il polo celeste non è più direttamente sopra la tua testa. Si è spostato di un grado più vicino verso l'orizzonte settentrionale. Ciò significa che il polo è ora a 89° sopra l'orizzonte settentrionale. Se ti muovi di un altro grado a sud, succede di nuovo la stessa cosa. Dovresti percorrere 70 miglia a nord o a sud per cambiare la tua latitudine di un grado. Come puoi vedere da questo esempio, la distanza dall'orizzonte settentrionale al polo celeste è sempre uguale alla tua latitudine.

Se stai osservando da Los Angeles, che ha una latitudine di 34°, allora il polo celeste è a 34° sopra l'orizzonte settentrionale. Tutto ciò che una scala di latitudine fa è puntare l'asse polare del telescopio alla giusta elevazione sopra l'orizzonte settentrionale (o meridionale). Per allineare il tuo telescopio:

1. Assicurati che l'asse polare della montatura sia puntato esattamente a nord. Usa un punto di riferimento che sai essere rivolto a nord.
2. Regola la montatura in altitudine finché l'indicatore di latitudine non punta alla tua latitudine. Spostare la montatura influisce sull'angolo di puntamento dell'asse polare.

Questo metodo può essere eseguito di giorno, eliminando così la necessità di armeggiare al buio. Sebbene questo metodo NON ti posizioni direttamente sul polo, limiterà il numero di correzioni che dovrai effettuare durante il tracciamento di un oggetto.

Puntare su Polaris

Questo metodo utilizza Polaris come punto di riferimento per il polo celeste. Dato che Polaris è a meno di un grado dal polo celeste, puoi semplicemente puntare l'asse polare del tuo telescopio verso Polaris. Sebbene questo non sia affatto un allineamento perfetto, ti porta entro un grado. A differenza del metodo precedente, questo deve essere fatto al buio quando Polaris è visibile.

1. Prepara il telescopio in modo che l'asse polare punti a nord. Vedere Figura 10.

   Figura 10 - Allineamento della montatura equatoriale all'asse polare terrestre
2. Allenta la manopola della frizione di DEC e sposta il telescopio in modo che il tubo sia parallelo all'asse polare. Quando questo è fatto, il cerchio di impostazione della declinazione leggerà +90°. Se il cerchio di impostazione della declinazione non è allineato, sposta il telescopio in modo che il tubo sia parallelo all'asse polare.
3. Regola la montatura in altitudine e/o azimut finché Polaris non è nel campo visivo del cercatore.
4. Centra Polaris nel campo del telescopio utilizzando i controlli di regolazione fine sulla montatura.

   Testa Equatoriale PowerSeeker 127

Ricorda, durante l'allineamento polare, NON muovere il telescopio in A.R. o DEC. Non devi muovere il telescopio stesso, ma l'asse polare. Il telescopio viene utilizzato semplicemente per vedere dove punta l'asse polare.

Trovare il Polo Celeste Nord

In ogni emisfero, c'è un punto nel cielo attorno al quale tutte le altre stelle sembrano ruotare. Questi punti sono chiamati poli celesti e prendono il nome dall'emisfero in cui si trovano. Ad esempio, nell'emisfero settentrionale tutte le stelle si muovono attorno al polo celeste nord. Quando l'asse polare del telescopio è puntato verso il polo celeste, è parallelo all'asse di rotazione terrestre.

Molti metodi di allineamento polare richiedono che tu sappia come trovare il polo celeste identificando le stelle nell'area. Per chi si trova nell'emisfero settentrionale, trovare il polo celeste non è troppo difficile. Fortunatamente, abbiamo una stella visibile ad occhio nudo a meno di un grado di distanza. Questa stella, Polaris, è la stella finale nel manico della Little Dipper. Dato che la Little Dipper (tecnicamente chiamata Ursa Minor) non è una delle costellazioni più luminose del cielo, potrebbe essere difficile localizzarla dalle aree urbane. Se questo è il caso, usa le due stelle finali nella ciotola della Big Dipper (le stelle puntatrici). Traccia una linea immaginaria attraverso di esse verso la Little Dipper. Puntano verso Polaris (vedere Figura 12). La posizione della Big Dipper cambia durante l'anno e nel corso della notte. Quando la Big Dipper è bassa nel cielo (cioè, vicino all'orizzonte), potrebbe essere difficile localizzarla. Durante questi periodi, cerca Cassiopea (vedere Figura 12). Gli osservatori nell'emisfero meridionale non sono così fortunati come quelli nell'emisfero settentrionale. Le stelle attorno al polo celeste sud non sono così luminose come quelle attorno al nord. La stella più vicina e relativamente luminosa è Sigma Octantis. Questa stella è appena entro il limite di visibilità ad occhio nudo (magnitudine 5.5) e si trova a circa 59 minuti d'arco dal polo.

La posizione dell'Orsa Maggiore cambia durante l'anno e la notte.

Definizione:
Il polo celeste nord è il punto nell'emisfero settentrionale attorno al quale tutte le stelle sembrano ruotare. La controparte nell'emisfero meridionale è denominata polo celeste sud.

Figura 12
Le due stelle nella parte anteriore della ciotola della Big Dipper puntano a Polaris, che si trova a meno di un grado dal vero polo celeste (nord). Cassiopea, la costellazione a forma di "W", si trova sul lato opposto del polo rispetto alla Big Dipper. Il Polo Celeste Nord (N.C.P.) è contrassegnato dal "

Utilizzo dei Cerchi di Impostazione

I Cerchi di Impostazione sono quadranti (o indicatori) per l'ascensione retta e la declinazione che ti permettono di localizzare facilmente oggetti celesti dalle loro coordinate come elencate in una carta stellare o atlante.

1. Il cerchio di impostazione della declinazione è scalato in gradi e il cerchio di impostazione dell'ascensione retta è incrementato in minuti. I cerchi ti avvicineranno al tuo obiettivo ma non direttamente su di esso. Inoltre, l'accuratezza del tuo allineamento polare influenzerà l'accuratezza della lettura dei tuoi cerchi di impostazione.
2. Il cerchio di impostazione della declinazione è impostato in fabbrica e non dovrebbe richiedere alcuna regolazione se legge con precisione.
3. Il cerchio di impostazione dell'ascensione retta deve essere allineato. Scegli una stella luminosa e facile da trovare in una carta stellare e annota le coordinate (ascensione retta e declinazione). Trova la stella nel cercatore (Star Pointer) e poi nel telescopio. Ora, ruota il cerchio di ascensione retta per far corrispondere le coordinate della stella con il segno indicatore. Se hai allineato il telescopio all'asse polare con precisione, il cerchio di declinazione dovrebbe essere correttamente impostato sulle coordinate appropriate.
4. Il cerchio di impostazione dell'ascensione retta non si muove quando il telescopio si muove in ascensione retta e quindi deve essere allineato ogni volta che vuoi usarlo per trovare un nuovo oggetto. Tuttavia, non è necessario utilizzare una stella luminosa ogni volta, ma puoi utilizzare l'oggetto che stai attualmente osservando.
5. Ora, utilizzando una carta stellare o un atlante puoi trovare numerosi oggetti. Per prima cosa, sposta il telescopio in declinazione sulla coordinata di declinazione corretta. Quindi sposta il telescopio in ascensione retta finché l'indicatore non punta alla coordinata corretta.
6. Dopo aver spostato il telescopio alle coordinate celesti corrette, guarda attraverso l'oculare a bassa potenza per vedere se hai localizzato l'oggetto che desideri osservare. Centra l'oggetto nell'oculare. Se l'oggetto non è visibile nell'oculare, muovi gradualmente il telescopio, usando i cavi di ascensione retta e declinazione, finché l'oggetto non è visibile. Inizia sempre usando l'oculare a potenza più bassa (20mm) e poi passa a una potenza superiore una volta trovato l'oggetto desiderato.

Ingrandimento

L'ingrandimento (o potenza) di un telescopio varia a seconda della lunghezza focale dell'oculare utilizzato e della lunghezza focale del telescopio.

Il telescopio PowerSeeker 127 ha una lunghezza focale di 1000mm e viene fornito con un oculare da 20mm 1¼". Per calcolare l'ingrandimento, utilizzare la seguente formula, in cui FL = lunghezza focale:

Pertanto, se si utilizza l'oculare da 20mm, l'ingrandimento è 1000/20 = 50x. La stessa formula può essere applicata a qualsiasi dei vostri oculari.

L'ingrandimento attraverso qualsiasi telescopio ha i suoi limiti. Questi limiti sono determinati dalle leggi dell'ottica e dalla natura dell'occhio umano. La maggior parte delle osservazioni verrà effettuata nell'intervallo da 50x a 130x. Ingrandimenti maggiori vengono utilizzati principalmente per l'osservazione lunare e talvolta planetaria, dove è possibile ingrandire notevolmente l'immagine e le condizioni atmosferiche sono quasi perfette. Le immagini a ingrandimenti estremamente elevati ingrandiscono l'immagine, ma ricordate che il contrasto sarà molto basso a causa dell'elevato ingrandimento. Per le immagini più luminose e con il maggior contrasto, iniziare utilizzando l'oculare a bassa potenza con una scala d'immagine più piccola.

I seguenti livelli di ingrandimento possono essere raggiunti quando si utilizzano gli oculari standard in combinazione con la lente di Barlow 3x:

Oculare	Ingrandimento	Ingr. con Lente di Barlow 3x
20mm	50x	150x
4mm	250x	750x

MANUTENZIONE

Con la dovuta cura, il vostro telescopio dovrebbe raramente necessitare di lavori di manutenzione. Per mantenere il vostro telescopio nelle migliori condizioni possibili, osservate i seguenti suggerimenti:

1. Quando il telescopio non è in uso, rimettete tutti i copriobiettivo per tenere polvere e contaminanti lontani dalle superfici ottiche.
2. Una piccola quantità di polvere su qualsiasi superficie ottica non è un problema e non deve essere rimossa. Se la polvere si accumula, utilizzate una bomboletta di aria compressa e una spazzola in pelo di cammello per rimuoverla. Per rimuovere impronte digitali o altri contaminanti, utilizzate un kit di pulizia per ottiche o la Celestron Lens Pen (#93575).
3. Se l'interno dell'obiettivo necessita di pulizia, dovrebbe essere fatto da un professionista. Fate eseguire la manutenzione del vostro strumento da un centro di riparazione telescopi o restituitelo alla fabbrica per l'assistenza.

Collimazione

La collimazione o allineamento del sistema ottico viene eseguita in fabbrica prima della spedizione.

1. Se il vostro telescopio ha subito un trattamento molto brusco durante il trasporto o è caduto, potrebbe necessitare di collimazione.
   Fate riferimento allo schizzo seguente per verificare se il vostro telescopio è collimato. Se guardate nell'adattatore per oculari (senza oculare) nella parte superiore del focheggiatore, questo è ciò che dovreste vedere. Se il riflesso del vostro occhio è decentrato, allora la collimazione è necessaria.

2. Le regolazioni per la collimazione del telescopio possono essere effettuate ruotando le viti di regolazione della collimazione (d) situate nella parte posteriore del tubo ottico.
3. Se il vostro telescopio è fuori collimazione, il modo migliore per ricollimarlo è con un buon strumento di collimazione. Celestron offre un Newtonian Collimation Tool (#94183) con istruzioni dettagliate che rendono l'operazione un compito facile.

SPECIFICHE

	PowerSeeker 127
Apertura	127mm
Lunghezza Focale	1000mm
Rapporto Focale	f/8
Montatura	Equatoriale
Treppiede	Treppiede in Alluminio Regolabile

NOTA: Le specifiche sono soggette a modifiche senza preavviso.
