Celestron 114AZ-SR - Guia de Configuração Rápida do Telescópio Refletor Preparado para Smartphone

Conteúdo da Embalagem

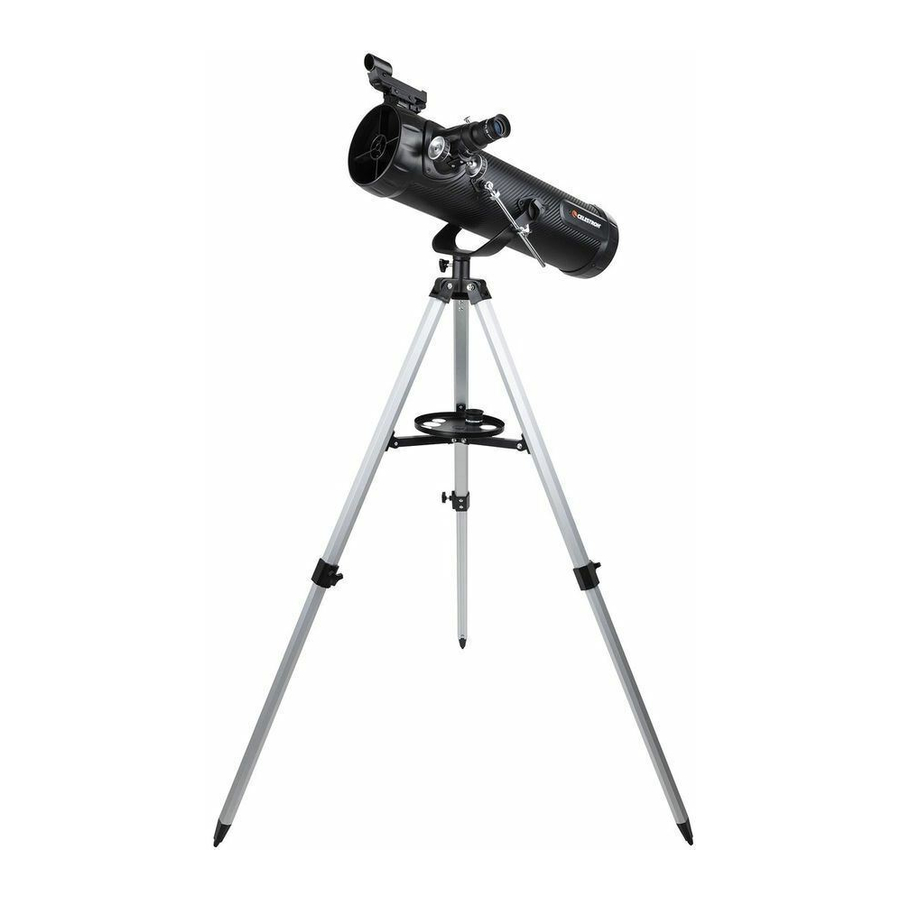

Desembale o seu telescópio e verifique se todas as peças estão presentes. O seu Telescópio 114AZ-SR inclui: um tubo de telescópio, um tripé e cabeça de montagem, uma bandeja de acessórios, duas oculares, um localizador de ponto vermelho e um adaptador de smartphone.

Configuração

1. Para configurar o tripé, espalhe as pernas para fora até que estejam totalmente estendidas e empurre para baixo o suporte da perna central.

2. Para estender as pernas do tripé, gire o botão de travamento em cada seção da perna no sentido anti-horário para soltar. Em seguida, puxe a seção inferior da perna completamente para fora e aperte novamente o botão de travamento para fixar a perna no lugar.

3. Anexe a bandeja de acessórios colocando o poste roscado na parte inferior da bandeja no orifício roscado no centro do suporte da perna. Gire toda a bandeja de acessórios no sentido horário até que esteja totalmente encaixada. Se necessário, pode girar ligeiramente a bandeja no sentido anti-horário para que os suportes das oculares na bandeja não sejam bloqueados pelos braços do suporte da perna.

4. Enquanto segura o tubo do telescópio acima da montagem altazimutal, insira a extremidade da longa haste prateada de movimento lento de altitude no lado esquerdo do tubo ótico no guia da haste no braço esquerdo da forquilha da montagem.

5. Abaixe o tubo do telescópio até que os dois cubos de altitude em cada lado do tubo deslizem para os entalhes na parte superior dos braços da forquilha.

6. Aperte o botão de travamento prateado no guia da haste e, em seguida, enfie os dois parafusos de mão de montagem do telescópio através dos braços da forquilha e nos dois cubos de altitude no tubo do telescópio. Eles precisam estar justos, mas não aperte demais.

7. Remova a tampa do focalizador e certifique-se de que os dois parafusos de aperto manual não se projetam na abertura.

8. Insira o corpo da ocular de 26 mm no focalizador e aperte o parafuso de fixação para prendê-lo no lugar.

9. Localize o localizador e solte os dois parafusos de cabeça Phillips no lado direito do localizador. Deslize o localizador sobre o suporte no tubo do telescópio e aperte os parafusos de cabeça Phillips para fixar o localizador no trilho.

10. Remova a tampa da lente grande da frente do telescópio. Para observar, olhe através da ocular conforme mostrado acima. Foque a imagem girando os botões de foco abaixo do focalizador.

11. Para ampliação adicional, pode trocar a ocular de 26 mm pela ocular de 9,7 mm. Isso aumentará a sua ampliação de 23x para 62x.

12. Para mover o telescópio para a direita e para a esquerda, segure uma perna do tripé com uma mão enquanto a outra mão usa a alça de panorâmica para mover o telescópio conforme necessário. O parafuso de travamento do azimute pode ser solto ou apertado para ajustar a tensão à sua preferência.

13. Para mover o telescópio para cima e para baixo em grandes distâncias, solte o botão de travamento prateado no guia da haste. Use uma mão para mover manualmente o telescópio para o ângulo desejado e fixe-o no lugar apertando o parafuso de travamento prateado.

14. Para mover o telescópio para cima e para baixo em pequenos incrementos, mantenha o botão de travamento no guia da haste apertado e simplesmente gire o botão serrilhado prateado na haste de movimento lento de altitude.
    Isso permite um ajuste fino ao centralizar um alvo ou ao rastrear um alvo celeste enquanto ele parece se deslocar pelo céu noturno.

    NOTA: A haste de movimento lento tem uma amplitude de movimento limitada. Se atingir um dos batentes, pode redefinir a haste soltando o botão de travamento no guia da haste e, em seguida, girando o botão de movimento lento até que esteja no centro do seu curso. Aperte o botão de travamento e retome o uso normal.

Alinhando o Localizador

O localizador é uma das partes mais importantes do seu telescópio. Ele ajuda a localizar objetos e centralizá-los na ocular. Na primeira vez que montar o seu telescópio, precisa de alinhar o localizador com a ótica principal do telescópio. É melhor fazer isso durante o dia*.
*AVISO SOLAR! Nunca tente observar o Sol através de qualquer telescópio sem um filtro solar adequado!

1. ESCOLHA UM ALVO
   Leve o telescópio para fora durante o dia e encontre um objeto facilmente reconhecível, como um candeeiro de rua, uma placa de matrícula ou um sinal. O objeto deve estar o mais longe possível, mas pelo menos a um quarto de milha de distância.

2. CENTRE O ALVO NA OCULAR
   Olhe através do telescópio usando a sua ocular de 26 mm de baixa potência. Mova o telescópio até que o objeto que escolheu esteja no centro da vista. Se a imagem estiver desfocada, gire suavemente os botões de foco em cada lado do telescópio até que fique nítida.

3. OLHE ATRAVÉS DO LOCALIZADOR
   Depois que o objeto estiver centralizado na sua ocular de 26 mm, olhe através do localizador e localize o ponto vermelho

4. AJUSTE O LOCALIZADOR
   Sem mover o telescópio, use os dois parafusos de ajuste no localizador para mover o ponto vermelho que aparece sobre o objeto que está a observar na ocular de 26 mm do telescópio.

   DICA: Tente ajustar um parafuso de cada vez. Solte um parafuso em meia volta e aperte outro na mesma quantidade para garantir que o localizador esteja bem preso no lugar.
5. O SEU LOCALIZADOR ESTÁ AGORA ALINHADO!
   Não deve exigir realinhamento, a menos que seja batido ou derrubado.


Usando o Adaptador de Smartphone

1. Levante as tiras elásticas e deslize o seu smartphone entre as tiras e o corpo do adaptador para que a câmara esteja a olhar através da abertura da câmara. As tiras devem fornecer bastante tensão para segurar o dispositivo com segurança contra o adaptador.

2. Solte os parafusos de fixação no suporte da ocular na parte inferior do adaptador. Coloque a porção preta da ocular no suporte da ocular e aperte os parafusos para fixar a ocular no lugar.

   NOTA: Pode ter que remover os protetores de borracha da ocular.
3. Agora pegue o adaptador com o telefone e a ocular anexados e insira o corpo cromado da ocular no focalizador do telescópio. Prenda-o no lugar apertando os parafusos de fixação no focalizador.

4. Ative a aplicação da câmara no seu smartphone e ajuste o foco, assim como faria com uma ocular, usando a imagem que aparece no ecrã do seu telefone.

   NOTA: Certifique-se de que o flash do telefone está desligado.

A Sua Primeira Noite Fora

O alvo melhor e mais fácil para observar primeiro é a Lua. Tente observar a Lua em diferentes pontos do seu ciclo de fases. A melhor altura para observar a Lua é a partir de dois dias após uma Lua Nova até alguns dias antes de uma Lua Cheia. Durante este período, poderá ver o máximo de detalhes nas crateras e nas cordilheiras lunares.

1. Com a Lua visível no céu, configure o seu telescópio conforme descrito acima com a ocular de 26 mm instalada.

2. Mova o telescópio para que esteja aproximadamente apontando para a Lua.

3. Olhe através do localizador e localize o ponto vermelho. Continue movendo o telescópio até que o ponto vermelho apareça sobre a Lua.

4. Olhe através da ocular de 26 mm do telescópio. Gire suavemente os botões de foco para ajustar a nitidez da imagem.


PARABÉNS! AGORA OBSERVOU O SEU PRIMEIRO OBJETO CELESTE!
Para obter uma visão mais próxima da Lua, solte os parafusos de fixação no focalizador e remova a ocular de 26 mm. Substitua-a pela sua ocular de 9,7 mm e aperte os parafusos de fixação para prendê-la no lugar. A ocular de 9,7 mm dará muito mais ampliação, fazendo com que a Lua pareça muito maior.
NOTA: Pode precisar de ajustar os botões de foco quando trocar as oculares, por isso certifique-se de que está a obter a imagem mais nítida possível.

5. Pode ver muitos outros objetos celestes, como planetas, aglomerados de estrelas e nebulosas usando a mesma técnica se souber onde encontrá-los no céu noturno. A aplicação gratuita SkyPortal da Celestron para iOS e Android pode ajudá-lo a localizar e identificar uma ampla variedade de objetos celestes de forma rápida e fácil.
