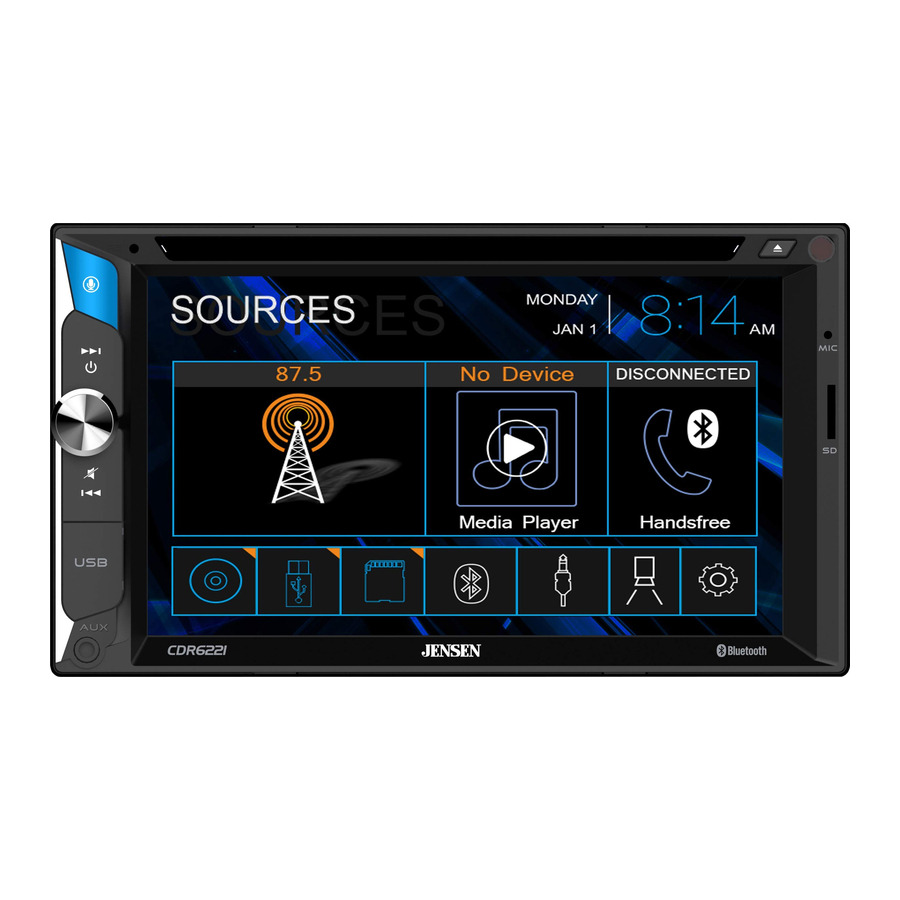

Jensen CDR6221 - Brukermanual for multimediemottaker

INSTALLASJON

Forberedelse

Les og forstå hele manualen før installasjon. Rådfør deg med en kvalifisert tekniker for detaljerte instruksjoner eller installasjonshjelp.

Før du begynner

• Koble fra den negative batteripolen. Rådfør deg med en kvalifisert tekniker for instruksjoner.
• Unngå å installere enheten der den vil bli utsatt for høye temperaturer, som f.eks. direkte sollys, eller der den vil bli utsatt for støv, skitt eller overdreven vibrasjon.

Komme i gang

• Pakk ut enheten fra den beskyttende emballasjen.
• Koble kjøretøyets ledningsnett og antenne til denne mottakerens ledningsnett. Se ledningsinstruksjoner. Rådfør deg med en kvalifisert tekniker hvis du er usikker.
• Visse kjøretøy kan kreve et installasjonssett for dashbord og/eller en ledningsnettadapter (selges separat).
• Koble til den negative batteripolen igjen.
• Test for korrekt drift og fest den tilbake i dashbordet.
• Klikk dekkringen på plass om nødvendig.

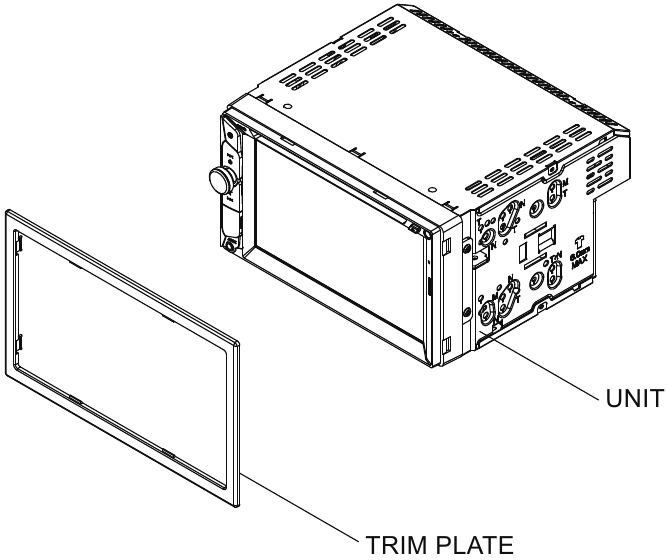

TYPISK FRONTMATET DIN-MONTERINGSMETODE

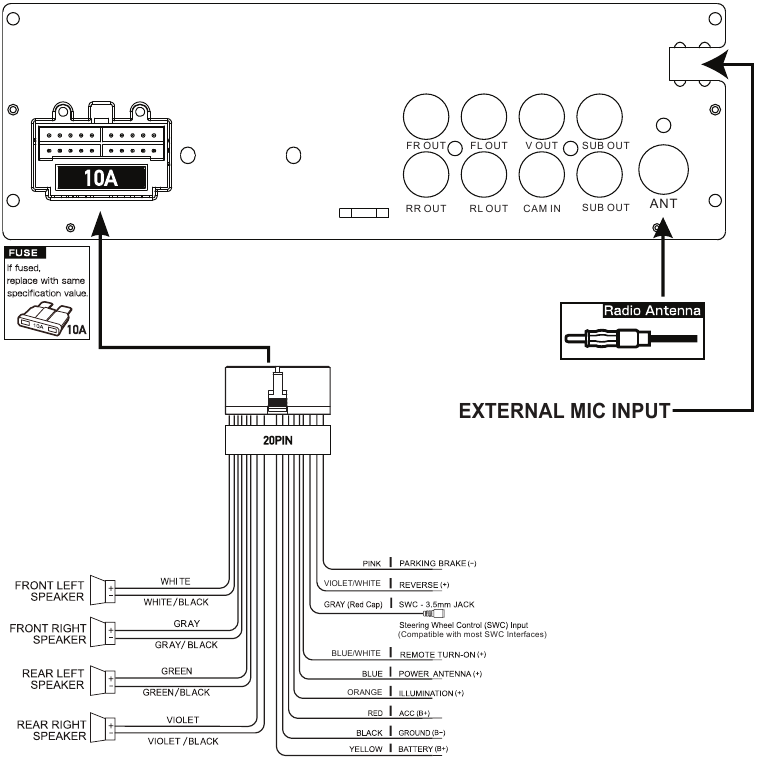

Koblingsskjema - Innganger/utganger

Merknad:
Når du bytter en sikring, må du sørge for å bruke riktig type og ampere. Bruk av feil sikring kan føre til skade. Enheten bruker (1) 10 amp ATC mini-sikring som er plassert på strømkontakten.

Ledningsmerknader:
Inngang for ryggekamera
Et ryggekamera (ikke inkludert) kan brukes med Camera-inngangen.

DRIFT

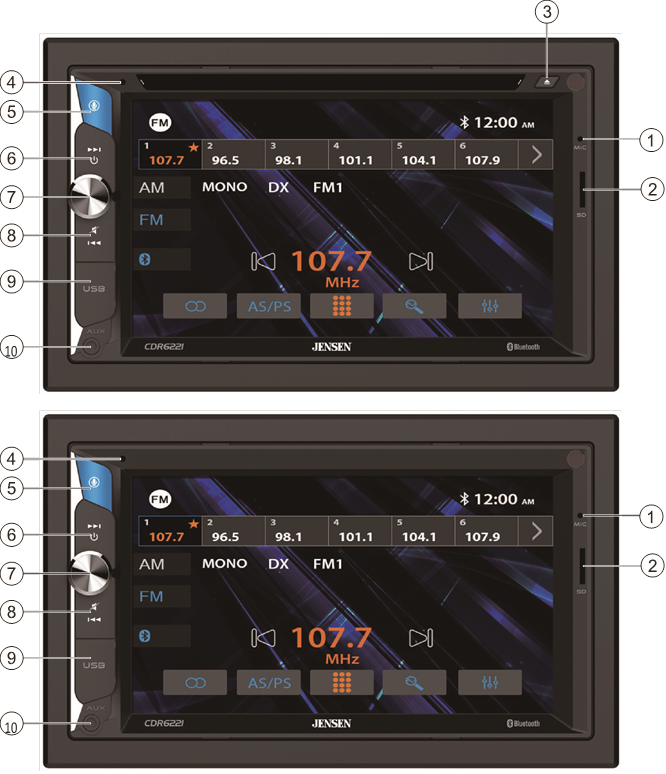

Kontrollplasseringer

1. Mikrofon
2. microSD-kortspor
3. Mat ut
4. Tilbakestill
5. Stemmeaktiveringsknapp
6. Still inn/spor opp
7. Strøm/volum/lyddemping
8. Still inn/spor ned
9. USB-port
10. Ekstra inngang

Generell drift

Slå på/av		Trykk raskt for å slå på enheten. Trykk og hold for å slå av enheten.
Volum		Roter volumknappen for å øke eller redusere volumet.
Demp		Trykk raskt på MUTE (DEMP) for å dempe lyden. Trykk raskt på MUTE (DEMP) igjen for å gå tilbake til det tidligere valgte volumet. Rotering av volumknappen mens volumet er dempet, vil også avbryte dempingsfunksjonen.
Modus		Trykk på MODE (MODUS) for å gå gjennom alle tilgjengelige inngangsmoduser: Radio, Disc, microSD, USB, Bluetooth-telefon, Bluetooth-musikk, Ekstra inngang, Ryggekamera og Innstillinger. Driftsmodusene er angitt på displayet og/eller skjermen. Valgfri USB-enhet og microSD-kort må være koblet til/satt inn for å vises i modusvalgstrengen.
Ekstra inngang		Koble eksterne lyd-/videoenheter til 3,5 mm ekstra inngang på frontpanelet.
USB-inngang		Sett inn en USB-enhet for å spille av MP3- eller FLAC-lydfiler.
microSD-kort		Sett inn et microSD-kort i microSD-kortsporet for å spille av MP3- eller FLAC-lydfiler.
Hovedmeny		Trykk på husikonet øverst i venstre hjørne for å få tilgang til hovedmenyskjermen.
Tilbakestill		For å løse unormal drift eller hvis enheten ikke fungerer, bruk spissen av en penn til å trykke på tilbakestillingsknappen. Enheten vil tilbakestille hovedprosessoren til standardinnstillingene.

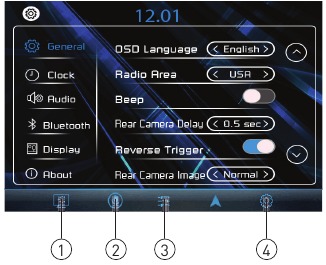

Innstillingsmeny		Fra hovedmenyskjermen velger du Settings (Innstillinger) for å få tilgang til oppsettsmenyen og velge fra kategoriene som vises på venstre side av skjermen: Generelt, Klokke, Lyd, Bluetooth, Skjerm og Om. Bruk berøringsskjermen til å navigere og justere individuelle alternativer i hver kategori.
Berøringsskjermkontroller		Berøringsskjermkontrollene nederst på hver skjerm gir direkte tilgang til viktige funksjoner i alle driftsmoduser.
1	Dimmer	Trykk for å dimme skjermen.
2	Stemmeaktivering	Trykk for å bruke stemmeaktiveringsfunksjonen.
3	Lyd	Trykk for å justere lydalternativer som EQ, Diskant/Bass eller Balanse/Fader.
4	Innstillinger	Trykk for å få tilgang til innstillingsmenyen.

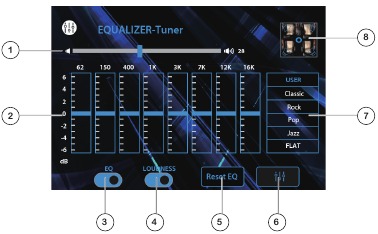

Lydinnstillinger

1. Volum
2. EQ-innstillinger
3. EQ på/av
4. Lydstyrke på/av
5. EQ-tilbakestilling
6. Gå tilbake til kilde
7. EQ-forhåndsinnstillinger / Egendefinert
8. Balanse/Fader

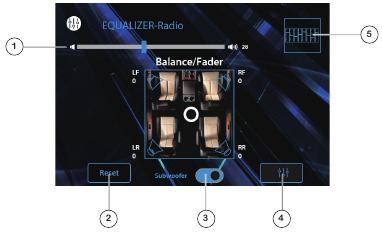

Balanse-/Faderinnstillinger

1. Volum
2. Fader-tilbakestilling
3. Subwoofer på/av
4. Gå tilbake til kilde
5. Gå tilbake til EQ-kontroller

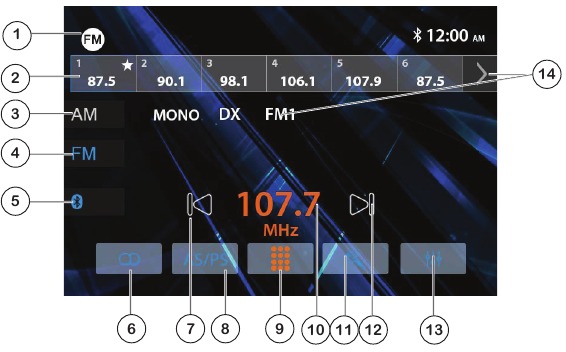

Bruk av AM/FM-tuner

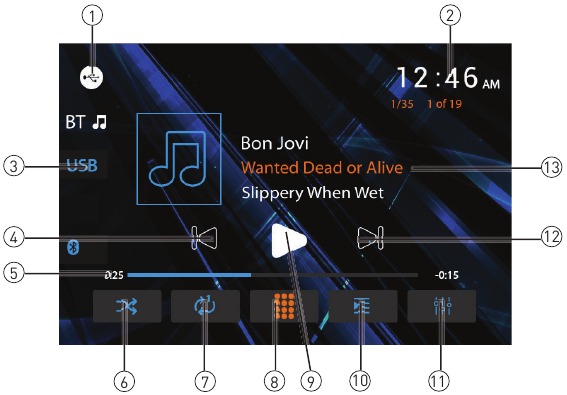

USB-/microSD-kortbruk

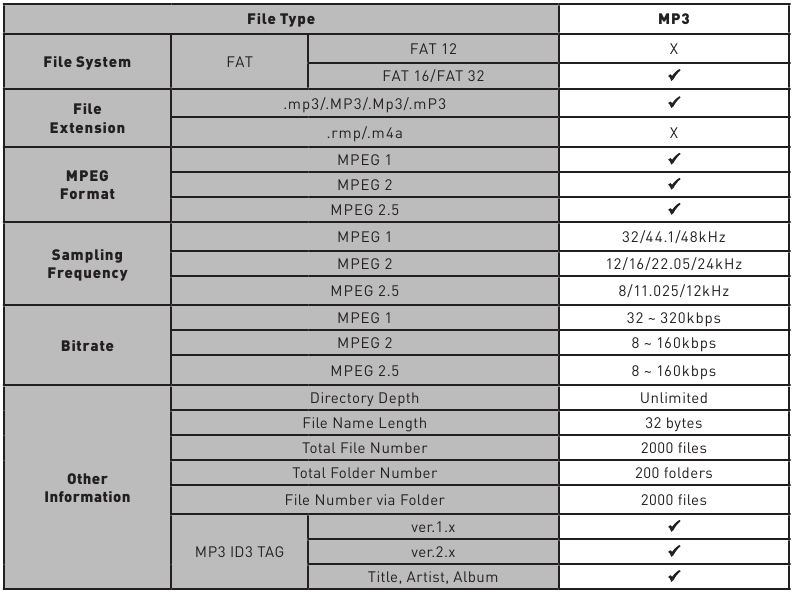

Mediekompatibilitet - USB/microSD-kort

Merknader:

• På grunn av kontinuerlig teknologisk utvikling, kan enkelte USB-flashstasjoner og/eller microSD-kort være inkompatible med denne enheten.

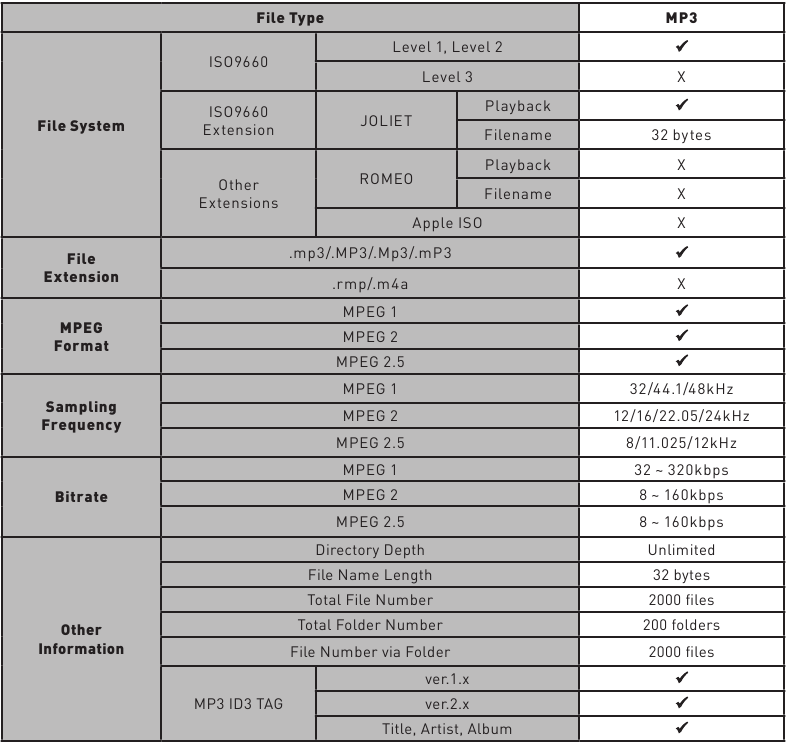

Mediekompatibilitet - CD/DVD

Mediekompatibilitet

Mediekompatibilitet	Følgende filtyper er ikke kompatible: MP3 PRO-format, MP3-spillelister RMP-format WAV-format WMV-format AAC, beskyttet AAC, M4A-format, M4V-format.
Avspillingsrekkefølge	MP3-avspillingssekvensen begynner i rotmappen på USB-minnepinnen eller microSD-kortet. Tomme mapper eller mapper som ikke inneholder MP3/FLAC-filer, hoppes over.
Kompatible opptaksformater	ISO9660-standarder: Maksimal nestet mappedybde er 8 (inkludert rotmappen). Gyldige tegn for mappe-/filnavn er bokstavene A-Z (alle store bokstaver), tallene 0-9 og "_" (understrek). Noen tegn vises kanskje ikke riktig, avhengig av tegntypen.
Merknader	Noen filer spilles kanskje ikke av eller vises ikke riktig, avhengig av samplingsfrekvens og bitrater. For best resultat, bruk følgende innstillinger når du ripper MP3-filer: 128 kbps eller høyere konstant bitrat 44,1 kHz eller høyere samplingsfrekvens

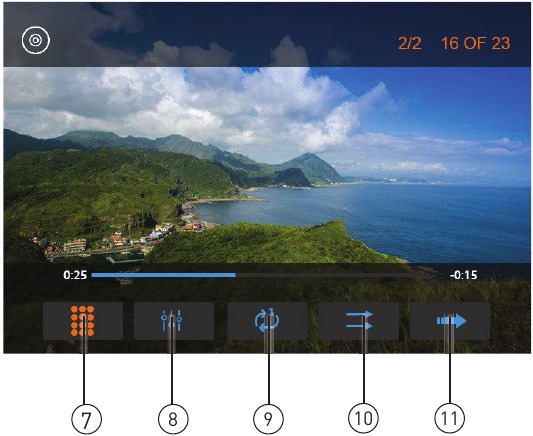

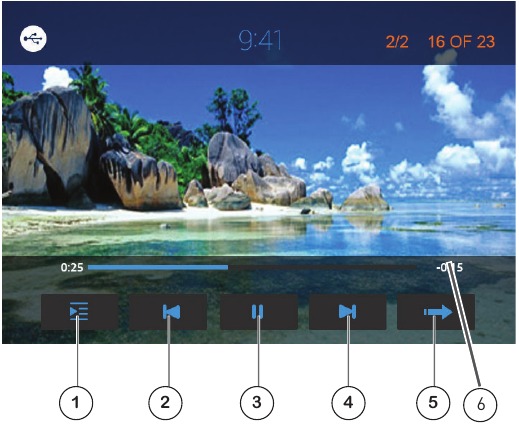

DVD-drift

Sette inn en plate		Sett platen inn i sporet, og avspillingen starter automatisk. Det kan hende at undermenyer må trykkes for å få tilgang til DVD-innholdet. Les instruksjonene for den spesifikke DVD-platen din for andre funksjoner.
Mate ut platen		Trykk på for å mate ut platen.
Berøringsskjermkontroller		Trykk hvor som helst på LCD-skjermen for å vise berøringsskjermkontroller.
1	Diskmeny	Trykk for å velge diskmenyen.
2	Lydinnstillinger	Trykk for å justere lydinnstillingene.
3	Forrige kapittel	Trykk for å gå tilbake til forrige kapittel.
4	Spill av/pause	Trykk for å pause eller gjenoppta avspillingen.
5	Neste kapittel	Trykk for å gå videre til neste kapittel.
6	Neste side	Trykk for å vise neste side med alternativer.

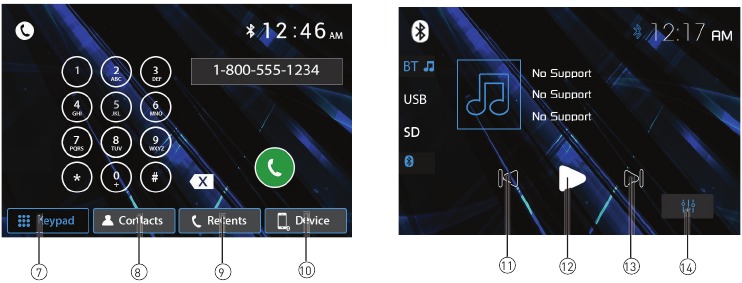

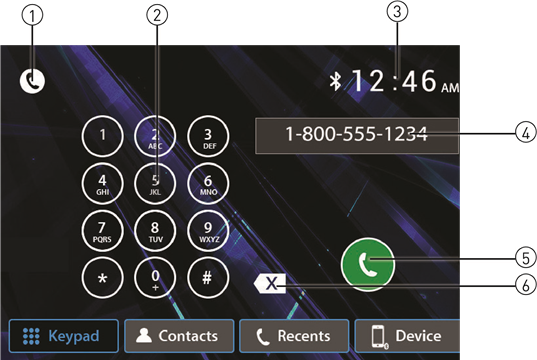

Bluetooth-drift

SWC-inngangsdrift

Det innebygde SWC-grensesnittet er kompatibelt med PAC-rattkontrollmoduler. PAC SWI-RC anbefales. En tredjepartsadapter må brukes for at XDVD600 skal være kompatibel med rattkontroller. Følgende kontroller er tilgjengelige for de fleste kjøretøy.

1. Volum opp (+)
2. Volum ned (-)
3. Demp
4. Forhåndsinnstilling (+)
5. Forhåndsinnstilling (-)
6. Modus
7. Søk/spor opp (+)
8. Søk/spor ned (-)
9. Bånd
10. BT-snakk
11. BT-avslutt

Installasjonstips for PAC SWI-RC

1. Sett "Radio Select Switch" (Velgerradiobryter). Sett SWI-RC til posisjon 7 - "Pioneer/Other/Sony".
2. For å programmere, bruk funksjonstildelingsrekkefølgen for Pioneer/Sony/Other-radio for CDR171-enheter.
3. Når du programmerer SWI-RC, hvis en funksjon ikke støttes (eller ikke ønskes), så MÅ funksjonen hoppes over i henhold til instruksjonene for PAC SWI-RC.

Stemmeassistent

Mottakeren din er designet med en lett tilgjengelig stemmeaktiveringsknapp for å bruke Siri® eller Google Assistant™ via bilens Bluetooth. Samhandle med smarttelefonassistenten din mens du kjører med bare et trykk på en knapp!

Bluetooth må være paret mellom smarttelefonen din og mottakeren. Trykk på stemmeaktiveringsknappen, og mottakeren vil bytte til Bluetooth-modus. Dette vil aktivere Siri® eller Google Assistant™ på smarttelefonen din. Du må manuelt bytte tilbake til forrige eller ønsket modus når denne operasjonen er avsluttet.

Bruk av ryggekamera – (valgfritt)

Koble et valgfritt ryggekamera til kamerainngangen (svart RCA-kontakt). Se koblingsskjemaet for detaljer.

Manuelt valg – Trykk på CAMERA-ikonet fra hovedmenyen eller fra en hvilken som helst driftsmodus (når aktivert) for å velge kameramodus. Trykk på det øverste venstre området på skjermen for å avslutte kameramodus.

Merk: Manuell modus er for dedikerte kameraer som ALLTID er på under kjøring, den er ikke ment for kameraer som er koblet til kjøretøyets ryggelys.

Enheten vil automatisk velge kameramodus når den er koblet til ryggelyskretsen.

3,5 mm Aux-inngang foran

Koble en valgfri lydkilde til 3,5 mm-inngangen (frontpanel). Velg hjelpeinngang fra hovedmenyen for å lytte til lyd. Juster volumet på den eksterne lydkilden etter behov (hvis den er koblet til hodetelefonutgangen på enheten).

Spesifikasjoner

CEA-2006-standard for effektspesifikasjoner
(referanse: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Effekt: 16 watt RMS x 4 kanaler ved 4 ohm og < 1% THD+N
Signal til støyforhold: 80dBA (referanse: 1 watt i 4 ohm)

Feilsøking

Generelt

Sikkerhetsmerknad

Video-/filmavspilling fungerer ikke mens kjøretøyet er i bevegelse. Dette er en sikkerhetsfunksjon for å forhindre at føreren blir distrahert. Videofunksjoner i dashbordet fungerer bare når kjøretøyet står i Park og parkeringsbremsen er aktivert. Det er ulovlig i de fleste jurisdiksjoner for føreren å se video mens kjøretøyet er i bevegelse.
Merk: Bare DVD-mottaker

Det anbefales sterkt at din JENSEN CDR6221 installeres av en profesjonell installatør eller en autorisert forhandler.

Dette produktet er kun for bruk i kjøretøy med 12VDC negativ jord.

For å forhindre skade eller personskade:

• Sørg for å jorde enheten sikkert til kjøretøyets chassisjord.
• Ikke fjern dekslene på toppen eller bunnen av enheten.
• Ikke installer enheten på et sted som er utsatt for direkte sollys eller overdreven varme eller muligheten for vannsprut.
• Ikke utsett enheten for overdreven støt.
• Når du bytter en sikring, bruk bare en ny med riktig klasse. Bruk av en sikring med feil klasse kan føre til at enheten ikke fungerer.
• For å forhindre kortslutning når du bytter en sikring, koble fra ledningsnettet først.
• Bruk kun den medfølgende maskinvaren og ledningsnettet.
• Hvis du opplever problemer under installasjonen, kontakt din nærmeste JENSEN-forhandler.
• Hvis enheten ikke fungerer, tilbakestill enheten som beskrevet. Hvis problemet vedvarer, kontakt din nærmeste JENSEN-forhandler eller ring teknisk assistanse @ 1-888-921-4088.
• For å rengjøre skjermen, tørk bare med en tørr silikonklut eller myk klut. Ikke bruk en stiv klut eller løsemidler som malingstynner og alkohol. De kan ripe overflaten på panelet og/eller fjerne trykket.
• Når temperaturen på enheten synker (som om vinteren), vil flytende krystall inne i skjermen bli mørkere enn vanlig. Normal lysstyrke vil komme tilbake etter at enheten har vært i bruk en stund.
• Når du forlenger tenningen, batteriet eller jordledningen, sørg for å bruke ledninger av bilkvalitet med et minimum AWG 16 eller mer for å forhindre spenningsfall.
• Ikke berør den flytende krystallvæsken hvis LCD-skjermen er skadet eller ødelagt. Den flytende krystallvæsken kan være helsefarlig eller dødelig. Hvis den flytende krystallvæsken fra LCD-skjermen kommer i kontakt med kroppen eller klærne dine, vask den av med såpe umiddelbart.

Kundestøtte

For dine arkiver
Vennligst oppbevar den originale salgskvitteringen din og vær forberedt på å fremvise denne kvitteringen i tilfelle du trenger service, da den originale kvitteringen din anses som det beste kjøpsbeviset og indikerer datoen du kjøpte ditt JENSEN-produkt.

For mer informasjon og for plasseringen av nærmeste autoriserte servicesenter, vennligst kontakt oss på en av følgende måter:

• Ring oss gratis på (888) 921-4088
• Send oss en e-post på cs@dualav.com

U.S.A.
1-888-921-4088
(mandag-fredag, 9:00-17:00 EST)
Besøk https://www.jensenmobile.com
