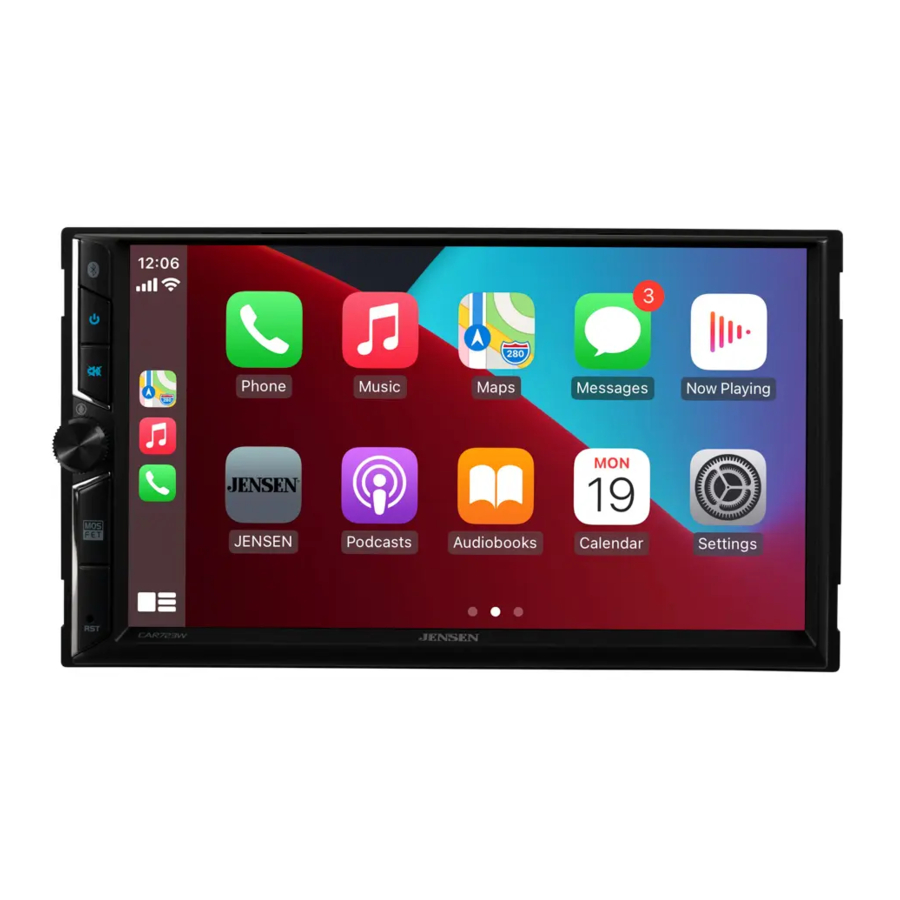

Jensen CAR723W - Brukermanual for mediemottaker
- 1 Koblingsskjema for inn-/utganger
- 2 Forberedelse
- 3 Kontrollplasseringer
- 4 Generell bruk
- 5 Lydbruk
- 6 Bruk av AM/FM-tuner
- 7 USB-bruk
- 8 Mediekompatibilitet
- 9 Bluetooth-drift
- 10 Innstillinger for kjøreretning
- 11 Apple CarPlay-drift
- 12 Android Auto-bruk
- 13 RCA-inngang bak
- 14 Bruk av front- og ryggekamera
- 15 Justere skjermbildet for front- og ryggekamera
- 16 SWC-inngang
- 17 Installasjonstips for PAC SWI-RC
- 18 Feilsøking
- 19 Spesifikasjoner
- 20 Sikkerhetsmerknader
- 21 Begrenset tre års garanti
- 22 Referanser
- 23 Last ned manual
- 24 På andre språk
Koblingsskjema for inn-/utganger
Merk: Fungerer kun for Apple CarPlay og Android Auto.
Merk:
Når du bytter en sikring, må du sørge for å bruke riktig type og strømstyrke. Bruk av feil sikring kan forårsake skade. Enheten bruker (1) 15 amp ATC mini-sikring som er plassert på strømkontakten.
Forberedelse
Før du starter
Koble fra den negative batteripolen. Rådfør deg med en kvalifisert tekniker for instruksjoner.
Unngå å installere enheten der den vil bli utsatt for høye temperaturer, for eksempel fra direkte sollys, eller der den vil bli utsatt for støv, smuss eller overdreven vibrasjon.
Kontrollplasseringer
Radiodisplayet har følgende funksjoner og skjermer:
- Strøm
- Demp
- Volum/Stemmeaktivering
- Tilbakestill
Generell bruk
| Slå på/av | Trykk kort på  for å slå på enheten. Trykk og hold for å slå av enheten. |
| Volum | Roter volumknappen for å øke eller redusere volumnivået. |
| Demp | Trykk kort på MUTE (DEMP) for å slå av lyden. Trykk kort på MUTE (DEMP) igjen for å gå tilbake til det tidligere valgte volumet. Hvis du roterer volumknappen mens volumet er dempet, vil det også kansellere dempefunksjonen. |
| Modus | Trykk på SOURCE (KILDE) for å gå gjennom følgende driftsmoduser: Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Innstillinger. Merk: Driftsmoduser kan også nås ved å velge det tilsvarende ikonet fra hovedmenyen. |
| Hovedmeny |  Trykk på  -ikonet øverst i venstre hjørne av skjermen for å vise OSD-hovedmenyen. Trykk på Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/Camera/EQ/AV/Settings-ikonene for å velge ønsket kilde. |
| A/V inn | Koble eksterne enheter til den bakre RCA Type A/V-inngangen. |
| USB | Koble en USB-flashstasjon til den bakre USB-inngangen. |
| Tilbakestill | For å løse unormal drift eller hvis enheten er ute av drift, trykk på RESET (TILBAKESTILL)-knappen som er plassert på frontpanelet som vist i Kontrollplasseringer-delen. Enheten vil tilbakestille hovedprosessoren til standardinnstillingene. Merk: Bruk spissen av en penn for å få tilgang til tilbakestillingsknappen og gjenopprette programvarens fabrikkstandardinnstillinger. |
Fra hovedmenyskjermen velger du Setup (Oppsett) for å få tilgang til Settings (Innstillinger)-menyen og velg fra åtte kategorier representert av ikonene til venstre på skjermen: General (Generelt), Audio (Lyd), Display (Skjerm), Wifi, Bluetooth, Camera (Kamera), Region (Region) og Version (Versjon). Velg kategorien og juster de tilgjengelige alternativene ved hjelp av berøringsskjermen.
Generelt:
- Språk: Velg mellom engelsk og spansk.
- Tidssone: Velg ønsket tidssone.
- Dato og klokkeslett: Juster dag, måned, år, time, minutt og format.
- Sommertid: Slå på eller av.
- Pipetone: Slå på eller av.
- Forsinkelse ved avslåing: Velg 1 sekund, 2 sekunder, 3 sekunder eller Av.
- Fabrikkstandard: Tilbakestill enheten til fabrikkstandardinnstillingene.
- Høyreratt: Slå på eller av. Når elementet er av, er det venstrerattmodus, og når elementet er på, er det høyrerattmodus. Standardinnstillingen er Av (venstrerattmodus).
Lyd:
- Balanse/Fader - Velg for å justere balanse/fader-innstillinger.
- Subwoofer - Slå Subwoofer Control (Subwooferkontroll) på/av.
- Subwoofer Frequency- Velg subwooferfrekvens.
- Subwoofer Level - Velg subwoofer 0-14 (7 er standard).
- EQ - Velg for å justere EQ-innstillinger.
- Loudness - Velg for å slå Loudness (Lydstyrke)-funksjonen på eller av.
- Default Volume - Velg juster standardvoluminnstillinger.
- Source Level - Velg for å justere kildenivåinnstillinger.
Skjerm:
- Illumination Control - Velg for å slå Illumination Control (Lysstyrkekontroll) på eller av.
- Gray Level & Brightness - Juster Gray Level & Brightness (Gråtonenivå og lysstyrke)-innstillinger for Dag og Natt.
- LED - Velg en farge for LED-knappelysene.
- LED-animasjon - Velg for å slå LED-animasjon på eller av.
- Bakgrunnsbilde - Velg mellom tre alternativer for bakgrunnsbilde.
WiFi: Slå WiFi på/av, tilbakestill passord eller vis enhetsliste.
Bluetooth: Slå Bluetooth, Auto Connect (Automatisk tilkobling) og Auto Answer (Automatisk svar) på/av, vis enhetsnavn og tøm telefonboknavn og -numre.
Kamera: Slå front- og bakkamera på/av, reverser kameravisninger, slå Parking Assistance (Parkeringsassistanse) på/av, juster Parking Assistance (Parkeringsassistanse)-innstillinger og juster Rear View Delay (Forsinkelse av bakfravisning).
Radio: Juster Region (Region), og slå TA og AF på/av.
Versjon: Vis versjonsinformasjon.
Lydbruk
Menyer for lydjustering
Fra Innstillinger-skjermen trykker du på Equalizer (Utjevner)-ikonet (se nr. 3 i Kontroller på skjermen) for å justere Equalizer (Utjevner), (10-bånds tonekontroll og 7 forhåndsinnstillinger for EQ), Surround Sound (Surroundlyd) og Fader/Balance (Balanse)-kontroller,
Bruk av AM/FM-tuner
| Radiobruk | Fra hovedmenyen trykker du på Radio Icon (Radioikon) for å velge AM/FM-tunermodus. |
| Trykk for å gå tilbake til hovedmenyskjermen. |
| Trykk for å gå gjennom tre FM- og to AM-bånd. |
| Trykk for å veksle mellom lokal eller avstandstuning. |
| Trykk for å skanne gjennom alle justerbare forhåndsinnstillinger i gjeldende bånd og spille dem i 3 sekunder hver. |
| Trykk for å automatisk tune til en lavere frekvens. |
| Trykk for å vise tastaturet. |
| Trykk for å automatisk tune til en høyere frekvens. |
| Trykk for å automatisk søke etter og lagre de seks sterkeste stasjonene i gjeldende bånd. Totalt 18 FM- og 12 AM-stasjoner kan lagres. |
| Trykk for å få tilgang til og justere lydinnstillinger. |
| For å lagre en stasjon som en forhåndsinnstilling i gjeldende bånd, tuner du til ønsket stasjon, og trykker deretter på og holder nede ønsket forhåndsinnstillingsnummer for å lagre. Trykk på en forhåndsinnstillingsknapp for å hente frem og starte avspilling av den stasjonen. (Hold denne knappen nede i noen sekunder, så vil den bytte mellom AS og PS) |
USB-bruk
| USB | Fra hovedmenyen trykker du på USB-ikonet på hovedskjermen. |
| Trykk for å gå tilbake til hovedmenyskjermen. |
| Viser kilden som spilles av. |
| Trykk for å gå tilbake til forrige skjerm. |
| Viser gjeldende/totale filnumre. |
| Viser tilgjengelig informasjon om gjeldende fil. |
| Viser tiden som har gått/gjenstår på gjeldende spor. |
| Trykk for å få tilgang til og justere lydinnstillinger. |
| Trykk for å hoppe fremover til neste sang |
| Trykk for å stokke alle spor i gjeldende mappe og igjen for å stokke alle spor. Trykk igjen for å avslutte tilfeldig modus. |
| Trykk for å pause eller gjenoppta avspillingen. |
| Trykk for å gå tilbake til begynnelsen av gjeldende spor. |
| Trykk for å gjenta gjeldende spor og justere for å gjenta alle spor i gjeldende mappe. Trykk igjen for å avslutte gjentamodus. |
Mediekompatibilitet
| Filtype | MP3 | ||
| Filsystem | FAT | FAT 12 | X |
| FAT 16/FAT 32 |  | ||
| Filtypeendelse | .mp3/.MP3/.Mp3/.mP3/.flac/ogg | | |
| .rmp/.m4a | X | ||
| MPEG-format | MPEG 1 | | |
| MPEG 2 | | ||
| MPEG 2.5 | | ||
| Samplingfrekvens | MPEG 1 | 32/44.1/48kHz | |
| MPEG 2 | 12/16/22.05/24kHz | ||
| MPEG 2.5 | 8/11.025/12kHz | ||
| Bitrate | MPEG 1 | 32 ~ 320kbps | |
| MPEG 2 | 8 ~ 160kbps | ||
| MPEG 2.5 | 8 ~ 160kbps | ||
| Annen informasjon | Katalogdybde | Ubegrenset | |
| Filnavnlengde | 32 byte | ||
| Totalt filnummer | 2000 filer | ||
| Totalt antall mapper | 200 mapper | ||
| Filnummer via mappe | 2000 filer | ||
| MP3 ID3 TAG | ver.1.x | | |
| ver.2.x | | ||
| Tittel, Artist, Album | | ||
Merknader:
- På grunn av kontinuerlig teknologisk utvikling kan noen USB-minnepinner være inkompatible med denne enheten.
| Mediekompatibilitet | Følgende filtyper er ikke kompatible:
|
| Avspillingsrekkefølge | MP3-avspillingsekvensen begynner i rotmappen på USB-enheten. Eventuelle tomme mapper eller mapper som ikke inneholder MP3-filer, hoppes over. |
| Kompatible opptaksformater | ISO9660-standarder:
|
| Merknader | Noen filer spilles kanskje ikke av eller vises riktig, avhengig av samplingsfrekvens og bitrater. For best resultat, bruk følgende innstillinger når du ripper MP3-filer: |
Bluetooth-drift
| Før du bruker Bluetooth | Før du kan bruke en Bluetooth-enhet til å foreta håndfrie anrop eller strømme lyd, må den godkjennes. Dette kalles også for å «koble sammen» en enhet. |
| Koble sammen en ny enhet | Enheten kringkaster sammenkoblingssignalet kontinuerlig når ingen enheter er koblet til. Fullfør sammenkoblingssekvensen fra Bluetooth-enheten din. Enhetsnavnet er "CAR723W". Enheten kan være i hvilken som helst driftsmodus når sammenkoblingen utføres. På enkelte telefoner må sammenkoblingen kanskje gjøres mer enn én gang. |
| Koble til | Hovedenheten kobles automatisk til den sist tilkoblede enheten når tilkoblingsfunksjonen er satt til Auto connect On (Automatisk tilkobling på). Hvis tilkoblingsfunksjonen er satt til Auto Connect Off (Automatisk tilkobling av), kobles ikke hovedenheten automatisk til noen enhet. |
| Bluetooth-telefon | Fra hovedmenyen trykker du på Bluetooth på skjermen. Bluetooth-ikonet vises når en Bluetooth-enhet er koblet til. |
| Trykk for å gå tilbake til hovedmenyskjermen. |
| Trykk for å vise tastaturet. |
| Trykk for å vise kontaktlisten. |
| Trykk for å vise listen over nylige anrop. |
| Trykk for å vise enhetslisten. |
| Viser telefonnummeret slik det tastes inn. |
| Trykk for å bruke tilbake-tasten når du slår et telefonnummer. |
| Trykk for å koble til et anrop. |
| Bruk telefon-tastaturet til å angi et telefonnummer. |
| Trykk for å avslutte et pågående anrop eller avvise et innkommende anrop. |
| Trykk for å slå mikrofonlyden på eller av. |
| Trykk for å angi et telefonnummer. |
| Trykk for å overføre lyd mellom enheten og mobiltelefonen. |
| Trykk på  -ikonet for å gå tilbake til begynnelsen av gjeldende spor. |
| Trykk på  -ikonet for å pause eller gjenoppta avspilling. |
| Trykk på  -ikonet for å hoppe fremover til neste sang. |
| Trykk for å overføre lyd mellom enheten og mobiltelefonen. |
Innstillinger for kjøreretning
For å forbedre kjøreopplevelsen lar CAR723W brukeren konfigurere Apple CarPlay og Android Auto for enten venstreratt (LHD) eller høyreratt (RHD) biler.
For å velge ønsket konfigurasjon, velg enten LHD eller RHD fra Settings (Innstillinger)-menyen.
Merk: Hvis du endrer innstillingen for høyrerattmodus eller venstrerattmodus mens telefonen er koblet til mottakeren, koble telefonen fra mottakeren og koble den til igjen.
De resulterende konfigurasjonsalternativene vises nedenfor:
Apple CarPlay-drift
Apple CarPlay er et smart grensesnitt for iPhone, som lar deg stemmestyre (via Siri) musikk, navigasjon, telefon- og meldingsapper – noe som reduserer distraksjonen for sjåføren betydelig.
 | Telefon – Bruk Siri til å ringe, ringe tilbake til ubesvarte anrop, lytte til telefonsvarermeldinger og vise anroper-ID-en på mottakerens skjerm. |
 | Meldinger – Be Siri om å sende, lese og svare på tekstmeldinger. Denne håndfri betjeningen minimerer distraksjon og lar deg holde hendene på rattet og øynene på veien. |
 | Musikk – Få tilgang til musikk etter artist, sang, spilleliste og mer via mottakerens berøringsskjerm eller via Siri. Mottakeren vil speile iPhone-skjermen med artist- og sporinformasjon. |
 | Kart – Bruk Siri til å be om detaljerte veibeskrivelser – søk etter adresse eller interessepunkter. Apple Maps vil bli speilet på skjermen, inkludert trafikkinformasjon og estimert tid til destinasjonen. |
Kompatible enheter
Laget for iPhone-modeller:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S
Starte Apple CarPlay
Beskrivelse av trådløs CarPlay-tilkobling.
- Gå inn i hoved-UI og klikk på BT Phone for å gå inn i Bluetooth-grensesnittet;
- Klikk Refresh (Oppdater) for å søke etter Bluetooth i nærheten, klikk Pair (Koble sammen) for å matche Bluetooth;
- Åpne iPhone WLAN for å koble til bilen, etter at tilkoblingen er vellykket, vil Apple CarPlay-ikonet i enhetslisten vises, og Apple CarPlay-tilkoblingen er vellykket;
- Gå inn i Apple CarPlay-grensesnittet, klikk på funksjonene Phone/Music/Map/Information/etc. (Telefon/Musikk/Kart/Informasjon/osv.).
Merk: Av sikkerhetsmessige årsaker er Apple CarPlay-funksjonene begrenset under kjøring og vil variere med hver Apple CarPlay-aktiverte app. Tilgjengelige funksjoner bestemmes av hver enkelt app-leverandør. For mer informasjon, besøk www.apple.com/ios/carplay.
Merk: Enkelte iPhone-funksjoner kan være ulovlige under kjøring på ditt sted. Sørg for å gjøre deg kjent med lokale og statlige lover angående mobile enheter. Hvis du er i tvil, stopp og parker bilen før du bruker noen enheter.
Når Apple CarPlay-menyen vises, fungerer hjem-knappen i nedre venstre hjørne akkurat som hjem-knappen på din iPhone.
Trykk og hold den inne for å tilkalle Siri og begynne talekommandoene dine.
Når som helst under Apple CarPlay-drift kan du trykke på denne knappen et øyeblikk for å gå tilbake til hovedmenyskjermen for Apple CarPlay.
Trykk på en hvilken som helst Application (Applikasjon)-knapp på Apple CarPlay-hovedmenyen for å få tilgang til den operasjonen direkte. Verktøylinjen på venstre side av skjermen viser klokkeslett, signalstyrke og snarveier til de mest populære applikasjonene – Phone (Telefon), Music (Musikk) og Navigation (Navigasjon) – slik at de kan nås raskt og enkelt uten å gå tilbake til hovedmenyen.
Kontrollere Apple CarPlay
Følgende grunnleggende kontroller vil betjene mange standard Apple CarPlay-funksjoner.
 | Trykk – Trykk kort på ønsket alternativ. |
 | Sveip – Sveip kort i ønsket retning. |
 | Dra – Trykk, hold og dra til ønsket plassering. |
Avslutte Apple CarPlay
Hvis du kobler fra din iPhone, avsluttes Apple CarPlay-modus automatisk. For å avslutte Apple CarPlay-modus mens telefonen fortsatt er tilkoblet, trykk kort på Power/Volume (Strøm/Volum)-knappen, og enhetens hovedmeny vil vises.
Android Auto-bruk
Android Auto bringer de mest nyttige appene til telefonskjermen eller den kompatible bilskjermen din, i et format som gjør det enkelt for deg å holde hovedfokuset på kjøringen. Du kan kontrollere ting som navigasjon og kart, anrop og tekstmeldinger og musikk.
Google Assistant
Med Google Assistant på Android Auto kan du holde øynene på veien og hendene på rattet mens du bruker stemmen din til å hjelpe deg gjennom dagen. Bare si «Ok Google» eller, i kompatible biler, trykk lenge på stemmekontrollknappen på rattet.
Navigasjon
Få trafikkmeldinger i sanntid for å unngå farer, fartskontroller og finn den raskeste ruten. Eller ta en pause og finn deg noe å spise underveis.
Anrop og meldinger
Google Assistant lar deg holde kontakten mens du kjører. Assistenten din kan hjelpe deg med å ringe telefonnumre fra kontaktene dine, chatte med favorittappene dine, lese meldingene dine høyt og svare på tekstmeldinger, slik at du kan holde hendene på rattet.
Kompatible enheter
Android Auto krever at Android Auto-appen fra Google Play er installert på en Android-smarttelefon som kjører Android Lollipop 5.0 eller nyere.
Visse bruksområder for smarttelefonen er kanskje ikke lovlige mens du kjører i din jurisdiksjon, så du må være oppmerksom på og overholde slike begrensninger. Hvis du er i tvil om en bestemt funksjon, må du bare utføre den mens bilen er parkert. Ingen funksjon bør brukes med mindre det er trygt å gjøre det under de kjøreforholdene du opplever.
Starte Android Auto
Beskrivelse av trådløs Android Auto-tilkobling.
- Gå inn i hoved-UI-en og klikk på BT Phone (BT-telefon) for å gå inn i Bluetooth-grensesnittet.
- Klikk på Refresh (Oppdater) for å søke etter Bluetooth i nærheten. Det er bedre å slå på telefonens WLAN før du kobler til Bluetooth, ellers vil tilkoblingen mislykkes.
- Klikk på Pair (Par) for å matche Bluetooth, så vil det komme et varsel om å velge innstillinger og velge mobiltelefonen din, og Android Auto-tilkoblingen er vellykket.
- Gå inn i Android Auto-grensesnittet, klikk på funksjonene til Phone/ Music/Map/ Information/etc. (Telefon/Musikk/Kart/Informasjon/osv.).
Merk: Når enheten for Android Auto er koblet til denne enheten, er enheten også koblet til via Bluetooth samtidig. Hvis fem enheter allerede er paret, vises meldingen som bekrefter om den registrerte enheten skal slettes. Hvis du vil slette enheten, trykker du på [Agree] (Godta). Hvis du vil slette en annen enhet, trykker du på [BT Settings] (BT-innstillinger) og sletter enhetene manuelt.
Merk: Hvis Android Auto er slått på under en samtale på en mobiltelefon som ikke er en Android Auto-kompatibel enhet, vil Bluetooth-tilkoblingen bytte til den Android Auto-kompatible enheten etter samtalen.
Bruke Android Auto
Android Auto-hjemmeskjermen viser personlig informasjon, som tid til destinasjonen din, påminnelser, nylige samtaler, innkommende meldinger, sangen du lytter til, og Google Now-kort.
Når Android Auto-menyen vises, kan du si «OK Google» eller velge mikrofonen i øvre høyre hjørne for å snakke med Google.
- Nylige apper
- Google Assistant
- Google Maps
- YouTube
- Telefon
- Innstillinger
Avslutte Android Auto
For å avslutte Android Auto, trykk på Exit (Avslutt)-knappen. Hvis du kobler fra Android-telefonen din, avsluttes Android Auto-modus automatisk.
RCA-inngang bak
A/V IN Koble en valgfri lyd-/bildekilde til RCA-inngangen (bak).
Juster volumet på den eksterne lydkilden etter behov (hvis den er koblet til hodetelefonutgangen på enheten).
Bruk av front- og ryggekamera
(Valgfritt)
| Bruke kameraene | Koble et valgfritt kamera til front- eller ryggekamerainngangen. Se koblingsskjemaet for detaljer. |
| Automatisk valg | Enheten vil automatisk velge kameramodus når den er koblet til kretsen for ryggelyset. Trykk på CAMERA (KAMERA)-ikonet i hovedmenyen (når aktivert) for å velge kameramodus. Trykk på det øverste venstre området på skjermen for å gå tilbake til hovedmenyen for å slå av denne funksjonen. Merk: Manuell modus er for dedikerte kameraer som er koblet til 12VDC+-tenningsledningen og alltid er på under kjøring, den er ikke ment for kameraer som er koblet til kjøretøyets ryggelys. |
Justere skjermbildet for front- og ryggekamera
Hvis det ser ut til at front- eller ryggekameraet ditt har et speilvendt bilde på radioens display, går du til kameraseksjonen i Innstillinger-menyen for å reversere bildet av kameraet. For å gjøre dette, veksler du funksjonen "Rear Camera View Reverse" (Reverser ryggekameravisning) eller "Front Camera View Reverse" (Reverser frontkameravisning) for å korrigere visningsvinkelen til kameraet/kameraene.
SWC-inngang
Det innebygde SWC-grensesnittet er kompatibelt med PAC-rattkontrollmoduler.
PAC SWI-RC anbefales. En tredjepartsadapter må brukes for at CAR723W skal være kompatibel med rattkontroller. Følgende kontroller er tilgjengelige for de fleste kjøretøy.
|
|
|
|
|
|
| |
|
|
|
Merk: Ikke alle OE-rattfunksjoner støttes kanskje av CAR723W.
Installasjonstips for PAC SWI-RC
- Sett "Radio Select Switch" (Velgerradiobryter). Sett SWI-RC til posisjon 7 – «Pioneer/Other/Sony».
- For å programmere, bruk Pioneer/Sony/Other-radiofunksjonskartleggingsrekkefølgen for Jensen-enheter.
- Når du programmerer SWI-RC, hvis en funksjon ikke støttes (eller ikke ønskes), MÅ funksjonen hoppes over i henhold til instruksjonene for PAC SWI-RC.
- SWC-funksjonen MÅ programmeres i riktig rekkefølge i henhold til kartleggingsinstruksjonene for PAC SWI-RC-radiofunksjonen.
| Funksjonsrekkefølge | Funksjonskartlegging | SWI-RC (3,3 VDC referanse) | |
| Midtpinne (ring) Spenning (Funksjonsvalg) | Spenning på tuppen av pinnen | ||
| 1 | Forhåndsinnstilt opp/ned | L 0,0V | 1,54/1,81 |
| 2 | Modus | H 3,3V | 0,6 |
| 3 | Søk + / Spor + | H 3,3v | 1,54 |
| 4 | Søk - / Spor - | H 3,3v | 1,81 |
| 5 | Demp | H 3,3v | 1,01 |
| 6 | Volum + | H 3,3v | 2,07 |
| 7 | Volum - | H 3,3v | 2,32 |
| 8 | Bånd | H 3,3v | 2,73 |
| 9 | BT Talk (BT-snakk) | L 0,0V | 0,60 |
| 10 | BT End (BT-slutt) | L 0,0V | 1,01 |
Feilsøking
| Generelt | ||
| Problem | Årsak | Handling |
Enheten slås ikke på/ingen strøm | Gul ledning ikke koblet til eller feil spenning Rød ledning ikke koblet til eller feil spenning | Kontroller tilkoblinger for riktig spenning (11~16VDC) |
| Svart ledning ikke koblet til | Kontroller tilkoblingen til jord | |
| Sikring gått | Bytt sikring(er) | |
Enheten har strøm, men ingen lyd | Høyttalerledninger ikke koblet til | Kontroller tilkoblinger ved høyttalerne |
| Én eller flere høyttalerledninger berører hverandre eller berører chassisjord | Isoler alle nakne høyttalerledninger fra hverandre og chassisjord | |
Sikringen i enheten går | Gul eller rød ledning berører chassisjord | Se etter klemt ledning |
| Høyttalerledninger berører chassisjord | Se etter klemt ledning | |
| Feil sikringsverdi | Bruk sikringer med riktig verdi | |
Enheten har lyd, men ikke video | Parkeringsbremsens sikkerhetskrets ikke koblet til Parkeringsbremsen ikke satt på | Kontroller tilkoblinger ved parkeringsbremsen Sett på parkeringsbremsen |
IR-fjernkontrollen fungerer ikke | Tomt batteri | Bytt batteri |
Registrer produktet ditt
Registrer produktet ditt på nett på www.jensenmobile.com.
Spesifikasjoner
| FM-tuner | Frekvensområde: 87,5MHz-107,9MHz Brukbar følsomhet: 10dBf 50dB støydempende følsomhet: 20dBf Stereoseparasjon @ 1kHz: 38dB Frekvensrespons: 30Hz-13kHz |
| AM-tuner | Frekvensområde: 530kHz-1710kHz Brukbar følsomhet: 24uV Frekvensrespons: 30Hz-2,3kHz |
| USB bak | Kompatibilitet: High Speed USB 2.0 USB-klasse: Masselagringsklasse |
| Skjerm | Panelstørrelse: 7" diagonalmål Visningsvinkel (opp/ned/venstre/høyre): 50/70/70/70 Oppløsning: 1024 (H) x 600 (V) Lysstyrke (cd/m 2 ): 500 Kontrastforhold: 500:1 Piksler: 1 152 000 |
| Generelt | Høyttalerutgangsimpedans: 4 ohm Linjeutgangsspenning: 4 volt RMS Linjeutgangsimpedans: 200 ohm Chassisdimensjoner: 7" X 4" X 4" (B x D x H) |
Design og spesifikasjoner kan endres uten varsel.
CEA-2006-standard for effektspesifikasjoner
(referanse: 14,4VDC +/- 0,2V, 20Hz~20kHz)
Effekt: 16 watt RMS x 4 kanaler ved 4 ohm og < 1% THD+N
Signal-støy-forhold: 80dBA (referanse: 1 watt inn i 4 ohm)
Sikkerhetsmerknader
Dette er en sikkerhetsfunksjon for å forhindre at føreren blir distrahert. Video i dashbordet vil bare fungere når kjøretøyet står i Park og parkeringsbremsen er på. Det er ulovlig i de fleste jurisdiksjoner for føreren å se video mens kjøretøyet er i bevegelse.
SIKKERHETSMELDINGEN er en påminnelse om å kjøre ansvarlig og trygt mens du bruker mobiltelefonenheten din, eller andre apper som er kompatible med denne enheten.
Det anbefales sterkt at din Jensen-enhet installeres av en profesjonell installatør eller en autorisert forhandler.
Dette produktet er kun for bruk i kjøretøy med 12VDC negativ jord.
For å forhindre skade:
- Sørg for å jorde enheten sikkert til kjøretøyets chassisjord.
- Ikke fjern dekslene på toppen eller bunnen av enheten.
- Ikke installer enheten på et sted som er utsatt for direkte sollys, overdreven varme eller muligheten for vannsprut.
- Ikke utsett enheten for kraftige støt.
- Når du bytter en sikring, bruk kun en ny med riktig merking. Bruk av en sikring med feil merking kan føre til at enheten ikke fungerer.
- For å forhindre kortslutninger når du bytter en sikring, koble fra ledningsnettet først.
- Bruk kun den medfølgende maskinvaren og ledningsnettet.
- Hvis du opplever problemer under installasjonen, kontakt din nærmeste Jensen-forhandler.
- Hvis enheten ikke fungerer, tilbakestill enheten som beskrevet. Hvis problemet vedvarer, kontakt din nærmeste Jenses-forhandler eller ring teknisk assistanse på 1-888-921-4088.
- For å rengjøre skjermen, tørk kun med en tørr silikonklut eller annen myk klut. Ikke bruk en stiv klut eller løsemidler som malingstynner og alkohol, da disse kan ripe overflaten på panelet og/eller fjerne trykket.
- Når temperaturen på enheten synker (som om vinteren), vil flytende krystall inne i skjermen bli mørkere enn vanlig. Normal lysstyrke vil komme tilbake etter at enheten har vært i bruk en stund.
- Når du forlenger tenningen, batteriet eller jordledningen, sørg for å bruke ledninger av bilkvalitet med minimum AWG 16 eller mer for å forhindre spenningsfall.
- Ikke berør den flytende krystallvæsken hvis LCD-skjermen er skadet eller ødelagt. Den flytende krystallvæsken kan være helseskadelig eller dødelig. Hvis den flytende krystallvæsken fra LCD-skjermen kommer i kontakt med kroppen eller klærne dine, vask den av med såpe umiddelbart.
Ved installasjon av denne skjermen/mediespilleren ("enheten") i et kjøretøy, må ikke føreren av kjøretøyet betjene denne enheten ved å se videoer eller spille videospill mens du kjører. Manglende overholdelse av denne instruksjonen kan føre til at føreren blir distrahert, noe som kan føre til alvorlig personskade eller død for kjøretøyets passasjerer eller personer utenfor kjøretøyet og/eller materielle skader.
Flere stater forbyr installasjon av skjermer/mediespillere hvis skjermen er synlig fra førersetet. Hvis du bor i en jurisdiksjon som har vedtatt en slik lov, må denne enheten ikke installeres slik at skjermen er synlig fra førersetet. Når du installerer denne enheten i frontkonsollen/dashbordet, må enheten plasseres slik at den kun vender mot forsetet. Manglende overholdelse av denne instruksjonen kan føre til at føreren blir distrahert, noe som kan føre til alvorlig personskade eller død for kjøretøyets passasjerer eller personer utenfor kjøretøyet og/eller materielle skader.
Denne enheten er designet slik at den kun kan betjenes når kjøretøyet står i "Park" og parkeringsbremsen er fullt aktivert. Til dette formålet inkluderer denne enheten en parkeringsbremslåsingsfunksjon som forhindrer at enheten fungerer hvis kjøretøyet ikke står i "Park" og/eller parkeringsbremsen ikke er fullt aktivert. Når du installerer denne enheten, må installatøren koble parkeringsbremsdeteksjonsledningen til parkeringsbremsmekanismen for å gjøre parkeringsbremslåsingsfunksjonen brukbar. IKKE bare jord parkeringsbremsdeteksjonsledningen til en metalldel av kjøretøyet. Unnlatelse av å installere parkeringsbremslåsingsfunksjonen på riktig måte kan føre til at føreren blir distrahert, noe som kan føre til alvorlig personskade eller død for førerens passasjerer eller personer utenfor kjøretøyet og/eller materielle skader.
Når parkeringsbremslåsingsfunksjonen er installert, må ikke eieren/brukeren forsøke å forstyrre/nøytralisere parkeringsbremslåsingsfunksjonen ved å
- delvis aktivere parkeringsbremsen og/eller
- kjøpe/bruke en enhet eller enhet som er designet for å sende nødvendige bremsesignaler til enheten.
Manglende overholdelse av disse instruksjonene kan føre til at føreren blir distrahert, noe som kan føre til alvorlig personskade eller død for førerens passasjerer eller personer utenfor kjøretøyet og/eller materielle skader.
Når du bruker denne enheten, må du holde enhetens volumnivå lavt nok slik at kjøretøyets passasjerer kan høre trafikkrelaterte lyder som politi og utrykningskjøretøy. Manglende overholdelse av denne instruksjonen kan føre til at føreren blir distrahert, noe som kan føre til alvorlig personskade eller død for kjøretøyets passasjerer eller personer utenfor kjøretøyet og/eller materielle skader.
Begrenset tre års garanti
For mer informasjon og for plasseringen av nærmeste autoriserte servicesenter, vennligst kontakt oss på en av følgende måter:
- Ring oss gratis på (888) 921-4088
(Mandag-fredag, 9:00 til 17:00 EST) - Send oss en e-post på cs@jensenmobile.com
Kundesupport
1-888-921-4088
(Mandag-fredag, 9:00-17:00 EST)
Besøk https://www.jensenmobile.com
Referanser
Last ned manual
Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.
Last ned Jensen CAR723W - Brukermanual for mediemottaker
