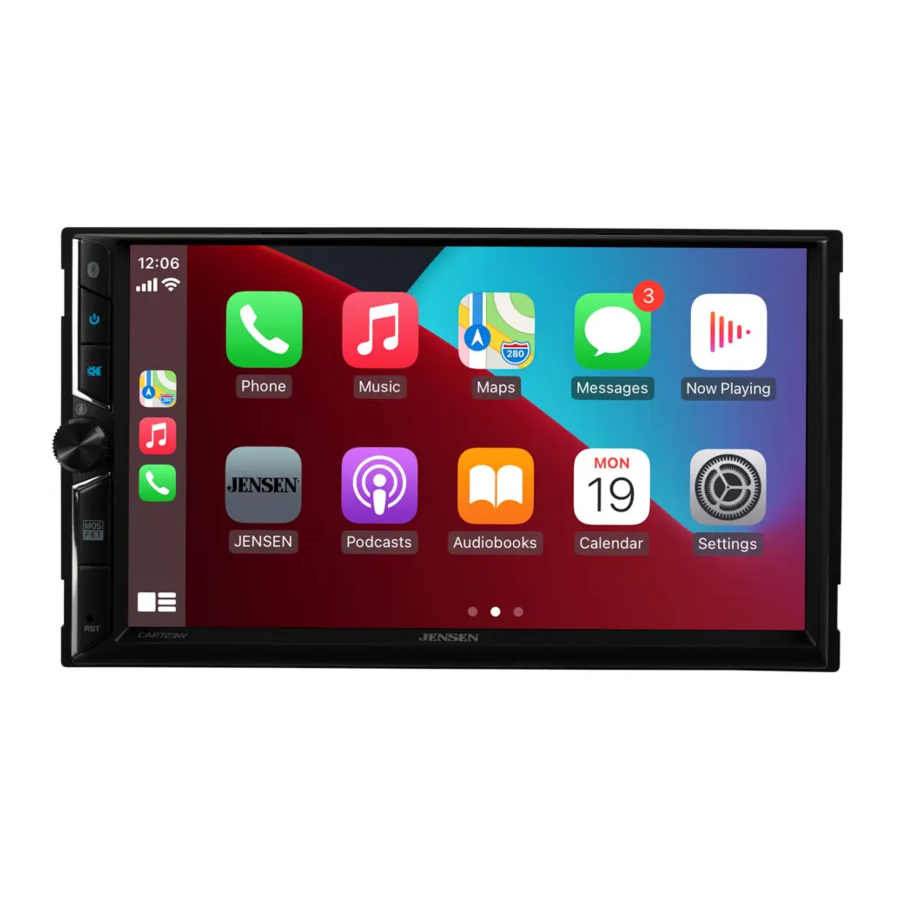

Jensen CAR723W - Manuale del ricevitore multimediale
- 1 Schema elettrico ingressi/uscite
- 2 Preparazione
- 3 Posizioni dei comandi
- 4 Funzionamento generale
- 5 Funzionamento audio
- 6 Funzionamento sintonizzatore AM/FM
- 7 Funzionamento USB
- 8 Compatibilità dei media
- 9 Funzionamento Bluetooth
- 10 Impostazioni di orientamento alla guida
- 11 Funzionamento di Apple CarPlay
- 12 Funzionamento di Android Auto
- 13 Ingresso RCA posteriore
- 14 Funzionamento della telecamera anteriore e posteriore
- 15 Regolazione dell'immagine dello schermo della telecamera anteriore e posteriore
- 16 Funzionamento dell'ingresso SWC
- 17 Suggerimenti per l'installazione del PAC SWI-RC
- 18 Risoluzione dei problemi
- 19 Specifiche
- 20 Note sulla sicurezza
- 21 Garanzia limitata di tre anni
- 22 Riferimenti
- 23 Scarica manuale
- 24 In altre lingue

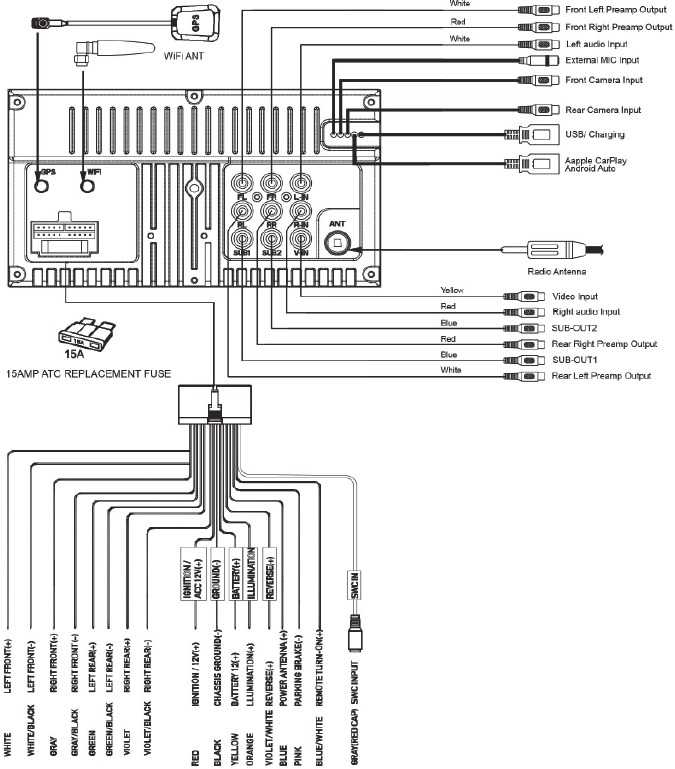

Schema elettrico ingressi/uscite
Nota: funziona solo per Apple CarPlay e Android Auto.
Nota:
Quando si sostituisce un fusibile, assicurarsi di utilizzare il tipo e l'amperaggio corretti. L'uso di un fusibile errato potrebbe causare danni. L'unità utilizza (1) fusibile mini ATC da 15 amp situato sul connettore di alimentazione.

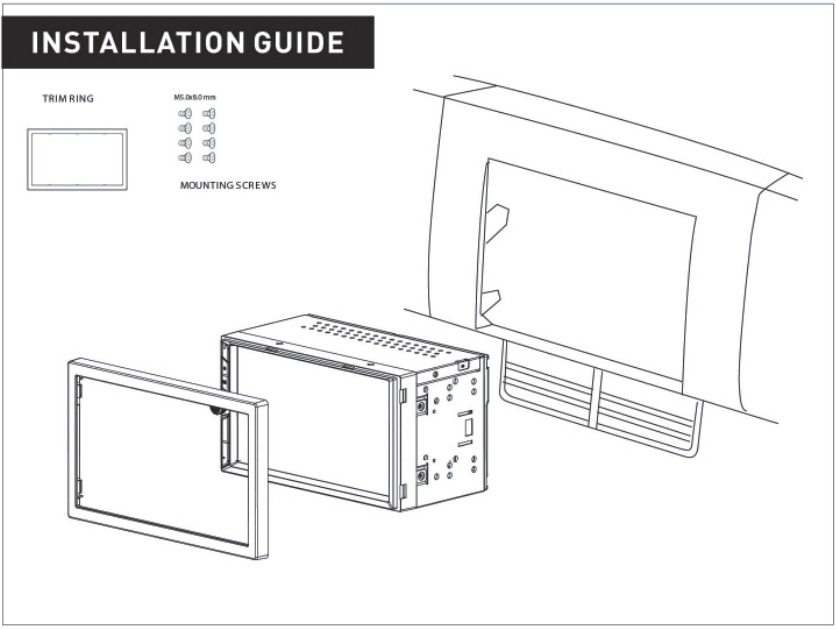

Preparazione
Prima di iniziare
Scollegare il terminale negativo della batteria. Consultare un tecnico qualificato per le istruzioni.
Evitare di installare l'unità in luoghi soggetti a temperature elevate, ad esempio alla luce diretta del sole, o in luoghi soggetti a polvere, sporco o vibrazioni eccessive.

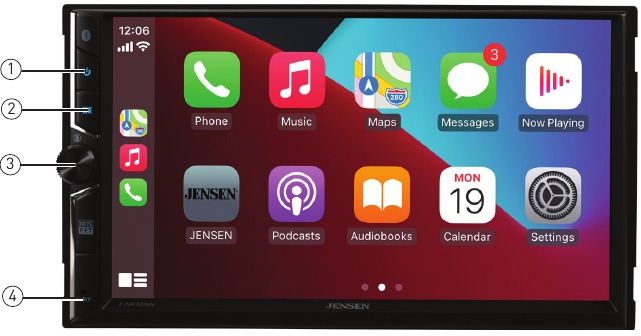

Posizioni dei comandi
Il display della radio presenta le seguenti funzioni e visualizzazioni:
- Alimentazione
- Muto
- Volume/Attivazione vocale
- Reset
Funzionamento generale
| Accensione/spegnimento | Premere brevemente  per accendere l'unità. Tenere premuto per spegnere l'unità. |
| Volume | Ruotare la manopola del volume per aumentare o diminuire il livello del volume. |
| Muto | Premere brevemente MUTE per silenziare l'audio. Premere di nuovo brevemente MUTE per tornare al volume precedentemente selezionato. Ruotando la manopola del volume mentre il volume è silenziato si annulla anche la funzione di silenziamento. |
| Modalità | Premere SOURCE (Sorgente) per scorrere le seguenti modalità di funzionamento: Radio/Telefono BT/Audio BT/Apple CarPlay/Android Auto/USB/Fotocamera/EQ/AV/Impostazioni. Nota: è possibile accedere alle modalità di funzionamento anche selezionando l'icona corrispondente dal menu principale. |

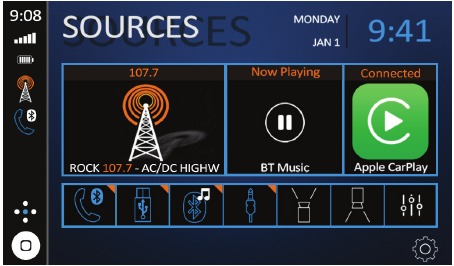

| Menu principale |  Premere l'icona  nell'angolo in alto a sinistra dello schermo per visualizzare il menu principale OSD. Premere le icone Radio/Telefono BT/Audio BT/Apple CarPlay/Android Auto/USB/Fotocamera/EQ/AV/Impostazioni per selezionare la sorgente desiderata. |
| Ingresso A/V | Collegare dispositivi esterni all'ingresso A/V RCA Tipo A posteriore. |
| USB | Collegare un'unità flash USB all'ingresso USB posteriore. |
| Reset | Per risolvere un funzionamento anomalo o se l'unità è inutilizzabile, premere il pulsante RESET (RIPRISTINO) situato sul pannello anteriore come mostrato nella sezione Posizioni dei comandi. L'unità ripristinerà il processore principale alle impostazioni predefinite. Nota: utilizzare la punta di una penna per accedere al pulsante di reset e ripristinare le impostazioni software predefinite di fabbrica. |

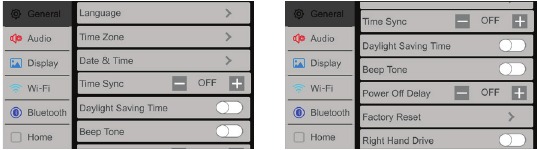

Dalla schermata del menu principale, selezionare Setup (Impostazioni) per accedere al menu Settings (Impostazioni) e selezionare una delle otto categorie rappresentate dalle icone a sinistra dello schermo: General (Generale), Audio, Display (Schermo), Wifi, Bluetooth, Camera (Fotocamera), Region (Regione) e Version (Versione). Selezionare la categoria e regolare una qualsiasi delle opzioni disponibili utilizzando il touchscreen.
Generale:
- Language (Lingua): selezionare tra inglese e spagnolo.
- Time Zone (Fuso orario): selezionare il fuso orario desiderato.
- Date & Time (Data e ora): regolare giorno, mese, anno, ora, minuti e formato.
- Daylight Savings Time (Ora legale): attivare o disattivare.
- Beep Tone (Segnale acustico): attivare o disattivare.
- Power Off Delay (Ritardo spegnimento): selezionare 1 secondo, 2 secondi, 3 secondi o Off (Spento).
- Factory Default (Impostazioni predefinite): ripristinare le impostazioni predefinite di fabbrica dell'unità.
- Right Hand Drive (Guida a destra): attivare o disattivare. Quando l'elemento è disattivato, è in modalità di guida a sinistra e quando l'elemento è attivato, è in modalità di guida a destra. L'impostazione predefinita è Off (modalità di guida a sinistra).
Audio:
- Balance/Fader (Bilanciamento/Dissolvenza) - Selezionare per regolare le impostazioni di bilanciamento/dissolvenza.
- Subwoofer - Attivare/disattivare il controllo del subwoofer.
- Subwoofer Frequency (Frequenza subwoofer)- Selezionare la frequenza del subwoofer.
- Subwoofer Level (Livello subwoofer) - Selezionare subwoofer 0-14 (7 è l'impostazione predefinita).
- EQ - Selezionare per regolare le impostazioni dell'equalizzatore.
- Loudness (Intensità) - Selezionare per attivare o disattivare la funzione Loudness (Intensità).
- Default Volume (Volume predefinito) - Selezionare per regolare le impostazioni del volume predefinito.
- Source Level (Livello sorgente) - Selezionare per regolare le impostazioni del livello sorgente.
Schermo:
- Illumination Control (Controllo illuminazione) - Selezionare per attivare o disattivare Illumination Control (Controllo illuminazione).
- Gray Level & Brightness (Livello di grigio e luminosità) - Regolare le impostazioni di Gray Level & Brightness (Livello di grigio e luminosità) per il giorno e la notte.
- LED - Selezionare un colore per le luci dei pulsanti LED.
- LED Animation (Animazione LED) - Selezionare per attivare o disattivare LED Animation (Animazione LED).
- Wallpaper (Sfondo) - Selezionare tra tre opzioni di sfondo.
WiFi: attivare/disattivare il WiFi, reimpostare la password o visualizzare l'elenco dei dispositivi.
Bluetooth: attivare/disattivare Bluetooth, connessione automatica e risposta automatica, visualizzare il nome del dispositivo e cancellare i nomi e i numeri della rubrica.

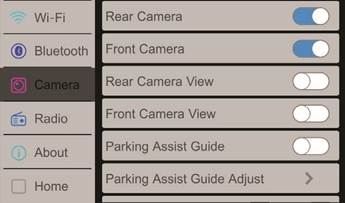

Fotocamera: attivare/disattivare la fotocamera anteriore e posteriore, invertire le viste della fotocamera, attivare/disattivare l'assistenza al parcheggio, regolare le impostazioni dell'assistenza al parcheggio e regolare il ritardo della retrocamera.
Radio: regolare la regione e attivare/disattivare TA e AF.
Versione: visualizzare le informazioni sulla versione.
Funzionamento audio

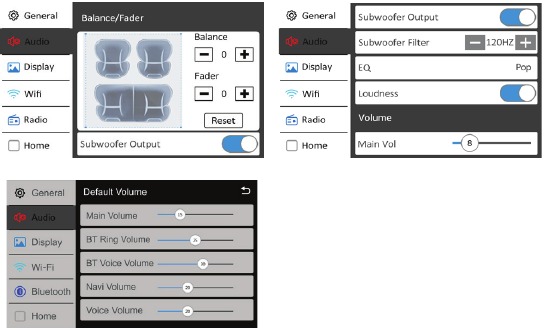

Menu di regolazione audio
Dalla schermata Impostazioni, premere l'icona dell'equalizzatore (vedere il n. 3 in Controlli sullo schermo) per regolare l'equalizzatore (controllo del tono a 10 bande e impostazioni predefinite dell'equalizzatore a 7), il suono surround e i controlli Fader/Balance (Dissolvenza/Bilanciamento),

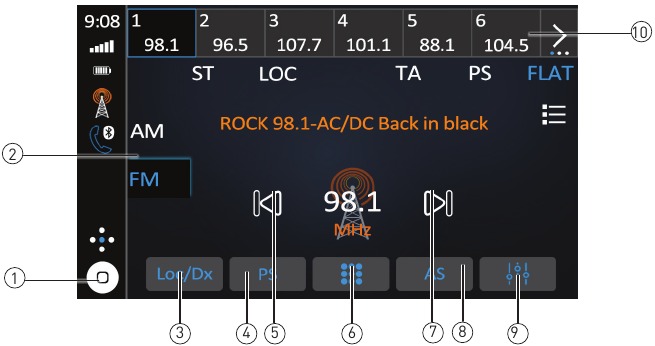

Funzionamento sintonizzatore AM/FM
| Funzionamento radio | Dal menu principale, toccare l'icona Radio per selezionare la modalità sintonizzatore AM/FM. |
| Premere per tornare alla schermata del menu principale. |
| Premere per scorrere tre bande FM e due bande AM. |
| Premere per alternare tra sintonizzazione locale o a distanza. |
| Premere per scorrere tutte le preimpostazioni sintonizzabili nella banda corrente e riprodurle per 3 secondi ciascuna. |
| Premere per sintonizzarsi automaticamente su una frequenza inferiore. |
| Premere per visualizzare il tastierino. |
| Premere per sintonizzarsi automaticamente su una frequenza superiore. |
| Premere per cercare e memorizzare automaticamente le sei stazioni più forti nella banda corrente. È possibile memorizzare un totale di 18 stazioni FM e 12 stazioni AM. |
| Premere per accedere e regolare le impostazioni audio. |
| Per memorizzare una stazione come preimpostazione nella banda corrente, sintonizzarsi sulla stazione desiderata, quindi tenere premuto il numero di preimpostazione desiderato per memorizzare. Premere un qualsiasi pulsante di preimpostazione per richiamare e avviare la riproduzione di tale stazione. (Tenere premuto questo pulsante per alcuni secondi e passerà da AS a PS) |

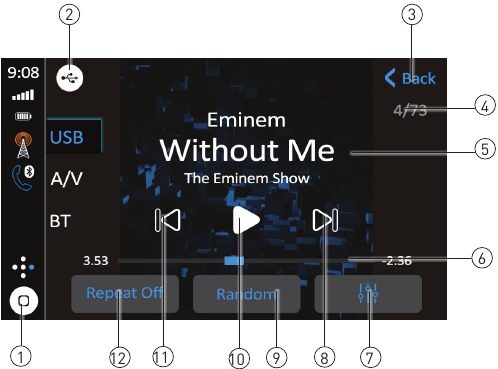

Funzionamento USB
| USB | Dal menu principale, toccare l'icona USB nella schermata principale. |
| Premere per tornare alla schermata del menu principale. |
| Visualizza la sorgente attualmente in riproduzione. |
| Premere per tornare alla schermata precedente. |
| Visualizza i numeri di file correnti/totali. |
| Visualizza le informazioni disponibili sul file corrente. |
| Visualizza il tempo trascorso/rimanente sul brano corrente. |
| Premere per accedere e regolare le impostazioni audio. |
| Premere per passare avanti al brano successivo |
| Premere per riprodurre in modo casuale tutti i brani nella cartella corrente e di nuovo per riprodurre in modo casuale tutti i brani. Premere di nuovo per uscire dalla modalità casuale. |
| Premere per mettere in pausa o riprendere la riproduzione. |
| Premere per tornare all'inizio del brano corrente. |
| Premere per ripetere il brano corrente e regolare per ripetere tutti i brani nella cartella corrente. Premere di nuovo per uscire dalla modalità di ripetizione. |
Compatibilità dei media
| Tipo di file | MP3 | ||
| File System | FAT | FAT 12 | X |
| FAT 16/FAT 32 |  | ||
| Estensione del file | .mp3/.MP3/.Mp3/.mP3/.flac/ogg | | |
| .rmp/.m4a | X | ||
| Formato MPEG | MPEG 1 | | |
| MPEG 2 | | ||
| MPEG 2.5 | | ||
| Frequenza di campionamento | MPEG 1 | 32/44.1/48kHz | |
| MPEG 2 | 12/16/22.05/24kHz | ||
| MPEG 2.5 | 8/11.025/12kHz | ||
| Bitrate | MPEG 1 | 32 ~ 320kbps | |
| MPEG 2 | 8 ~ 160kbps | ||
| MPEG 2.5 | 8 ~ 160kbps | ||
| Altre informazioni | Profondità directory | Illimitata | |
| Lunghezza del nome del file | 32 byte | ||
| Numero totale di file | 2000 file | ||
| Numero totale di cartelle | 200 cartelle | ||
| Numero di file tramite cartella | 2000 file | ||
| MP3 ID3 TAG | ver.1.x | | |
| ver.2.x | | ||
| Titolo, Artista, Album | | ||
Note:
- A causa del continuo progresso tecnologico, alcune unità flash USB potrebbero essere incompatibili con questa unità.
| Compatibilità dei media | I seguenti tipi di file non sono compatibili:
|
| Ordine di riproduzione | La sequenza di riproduzione MP3 inizia nella cartella principale del dispositivo USB. Eventuali cartelle vuote o cartelle che non includono file MP3 vengono saltate. |
| Formati di registrazione compatibili | Standard ISO9660:
|
| Note | Alcuni file potrebbero non essere riprodotti o visualizzati correttamente, a seconda delle frequenze di campionamento e dei bit rate. Per risultati ottimali, utilizzare le seguenti impostazioni durante la copia di file MP3: |
Funzionamento Bluetooth
| Prima di utilizzare il Bluetooth | Prima di poter utilizzare un dispositivo Bluetooth per effettuare chiamate in vivavoce o riprodurre audio in streaming, è necessario autenticarlo. Questo viene anche definito "associazione" di un dispositivo. |
| Associazione di un nuovo dispositivo | L'unità trasmette costantemente il segnale di associazione quando non sono attualmente connessi dispositivi. Completa la sequenza di associazione dal tuo dispositivo Bluetooth. Il nome del dispositivo è "CAR723W". L'unità può essere in qualsiasi modalità di funzionamento quando viene eseguita l'associazione. Su alcuni telefoni, potrebbe essere necessario eseguire l'associazione più di una volta. |
| Connetti | L'unità principale si connetterà automaticamente all'ultimo dispositivo connesso quando la funzione di connessione è impostata su Auto connect On (Connessione automatica attiva). Se la funzione di connessione è impostata su Auto Connect Off (Connessione automatica disattivata), l'unità principale non si connetterà automaticamente ad alcun dispositivo. |

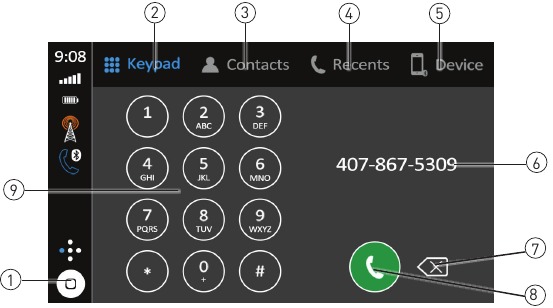

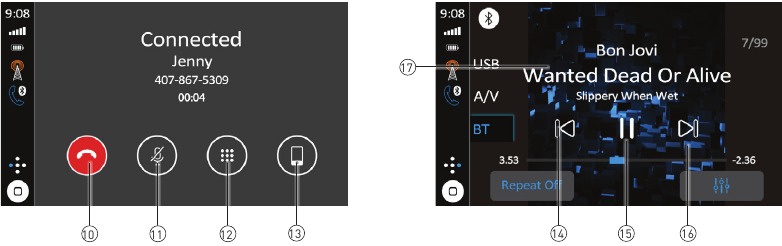

| Telefono Bluetooth | Dal menu principale, tocca il Bluetooth sullo schermo. L'icona Bluetooth verrà visualizzata ogni volta che un dispositivo Bluetooth è connesso. |
| Premi per tornare alla schermata del menu principale. |
| Premi per visualizzare il tastierino. |
| Premi per visualizzare l'elenco dei contatti. |
| Premi per visualizzare l'elenco delle chiamate recenti. |
| Premi per visualizzare l'elenco dei dispositivi. |
| Visualizza il numero di telefono mentre viene composto. |
| Premi per cancellare quando si compone un numero di telefono. |
| Premi per connettere una chiamata. |
| Usa il tastierino telefonico per inserire un numero di telefono. |
| Premi per terminare una chiamata in corso o rifiutare una chiamata in arrivo. |
| Premi per attivare o disattivare la voce del microfono. |
| Premi per inserire un numero di telefono. |
| Premi per trasferire l'audio tra l'unità e il telefono cellulare. |
| Premi l'icona  per tornare all'inizio della traccia corrente. |
| Premi l'icona  per mettere in pausa o riprendere la riproduzione. |
| Tocca l'icona  per passare alla canzone successiva. |
| Premi per trasferire l'audio tra l'unità e il telefono cellulare. |

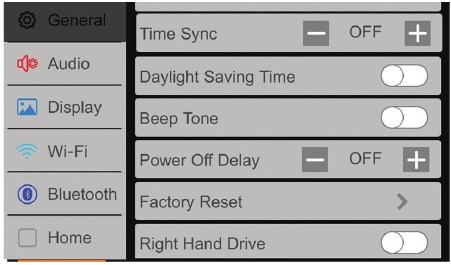

Impostazioni di orientamento alla guida
Per migliorare l'esperienza di guida, il CAR723W consente all'utente di configurare Apple CarPlay e Android Auto per veicoli con guida a sinistra (Left Hand Drive, LHD) o con guida a destra (Right Hand Drive, RHD).
Per selezionare la configurazione desiderata, seleziona LHD o RHD dal menu Impostazioni.
Nota: se si modifica l'impostazione per la modalità di guida a destra o la modalità di guida a sinistra mentre il telefono è connesso al ricevitore, scollegare il telefono dal ricevitore e ricollegarlo.

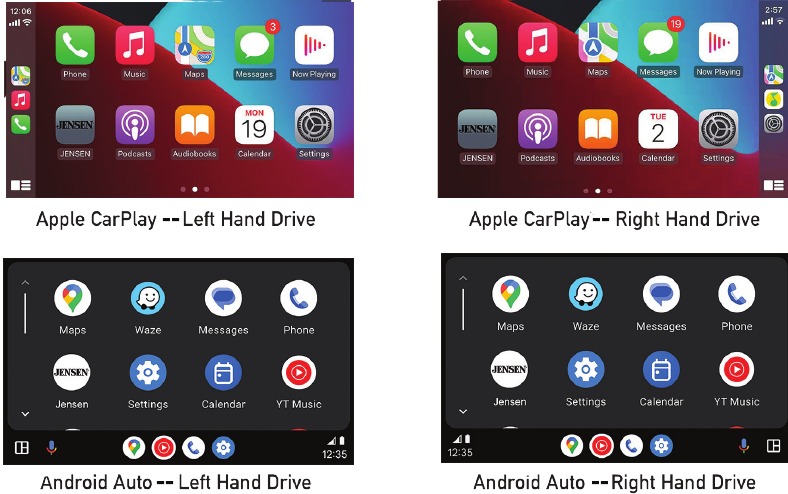

Le opzioni di configurazione risultanti sono mostrate di seguito:
Funzionamento di Apple CarPlay
Apple CarPlay è un'interfaccia intelligente per iPhone, che ti consente di controllare vocalmente (tramite Siri) musica, navigazione, telefono e app di messaggistica, riducendo significativamente la distrazione del conducente.
 | Telefono: usa Siri per effettuare chiamate, restituire chiamate perse, ascoltare i messaggi della segreteria telefonica e visualizzare l'ID chiamante sullo schermo del ricevitore. |
 | Messaggi: chiedi a Siri di inviare, leggere e rispondere ai messaggi di testo. Questa operazione a mani libere riduce al minimo la distrazione e ti consente di tenere le mani sul volante e gli occhi sulla strada. |
 | Musica: accedi alla musica per artista, canzone, playlist e altro tramite il touchscreen del ricevitore o tramite Siri. Il ricevitore eseguirà il mirroring dello schermo dell'iPhone con le informazioni sull'artista e sulla traccia. |
 | Mappe: usa Siri per richiedere indicazioni stradali dettagliate e cerca per indirizzo o punti di interesse. Apple Maps verrà riprodotto sullo schermo, comprese le informazioni sul traffico e l'orario stimato di arrivo a destinazione. |
Dispositivi compatibili
Realizzato per i modelli di iPhone:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

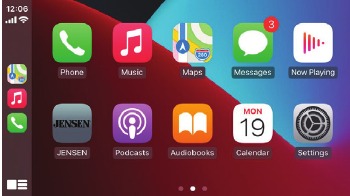

Avvio di Apple CarPlay
Descrizione della connessione Wireless CarPlay.
- Accedere all'interfaccia utente principale e fare clic su BT Phone (Telefono BT) per accedere all'interfaccia Bluetooth;
- Fare clic su Refresh (Aggiorna) per cercare il Bluetooth nelle vicinanze, fare clic su Pair (Associa) per abbinare il Bluetooth;
- Aprire la WLAN dell'iPhone per connettersi all'auto, dopo che la connessione è avvenuta correttamente, l'icona Apple CarPlay nell'elenco dei dispositivi verrà visualizzata e la connessione Apple CarPlay avrà esito positivo;
- Accedere all'interfaccia Apple CarPlay, fare clic sulle funzioni di Phone/Music/Map/Information/ecc.
Nota: per motivi di sicurezza, le funzioni di Apple CarPlay sono limitate durante la guida e varieranno con ogni app abilitata per Apple CarPlay. Le funzioni disponibili sono determinate da ogni singolo fornitore di app. Per ulteriori informazioni, visitare www.apple.com/ios/carplay.
Nota: alcune funzioni di iPhone potrebbero essere illegali durante la guida nella tua posizione. Assicurati di familiarizzare con le leggi locali e statali relative ai dispositivi mobili. In caso di dubbi, ferma e parcheggia il tuo veicolo prima di utilizzare qualsiasi dispositivo.
Quando viene visualizzato il menu Apple CarPlay, il pulsante Home nell'angolo in basso a sinistra funziona proprio come il pulsante Home sul tuo iPhone.
Tienilo premuto per richiamare Siri e iniziare i tuoi comandi vocali.
In qualsiasi momento durante il funzionamento di Apple CarPlay, puoi premere momentaneamente questo pulsante per tornare alla schermata del menu principale di Apple CarPlay.
Premi qualsiasi pulsante Applicazione nel menu principale di Apple CarPlay per accedere direttamente a tale operazione. La barra degli strumenti sul lato sinistro dello schermo visualizza l'ora, l'intensità del segnale e i collegamenti alle applicazioni più popolari - Phone, Music e Navigation - in modo che sia possibile accedervi rapidamente e facilmente senza tornare al menu principale.
Controllo di Apple CarPlay
I seguenti controlli di base faranno funzionare molte funzioni standard di Apple CarPlay.
 | Tocca: premi brevemente l'opzione desiderata. |
 | Scorri: scorri brevemente nella direzione desiderata. |
 | Trascina: premi, tieni premuto e trascina nella posizione desiderata. |
Uscita da Apple CarPlay
Scollegare il tuo iPhone uscirà automaticamente dalla modalità Apple CarPlay. Per uscire dalla modalità Apple CarPlay mentre il tuo telefono è ancora connesso, premi momentaneamente la manopola Power/Volume e verrà visualizzato il menu principale dell'unità.
Funzionamento di Android Auto
Android Auto porta le app più utili sullo schermo del telefono o sul display dell'auto compatibile, in un formato che ti consente di mantenere facilmente l'attenzione sulla guida. Puoi controllare elementi come navigazione e mappe, chiamate e messaggi di testo e musica.
Google Assistant
Con Google Assistant su Android Auto, puoi tenere gli occhi sulla strada e le mani sul volante mentre usi la voce per farti aiutare nella tua giornata. Basta dire "Ok Google" o, nelle auto compatibili, premere a lungo il pulsante di controllo vocale sul volante.
Navigazione
Ricevi avvisi sul traffico in tempo reale per evitare pericoli, autovelox e trovare il percorso più veloce. Oppure prenditi una pausa e trova qualcosa da mangiare lungo il percorso.
Chiamate e messaggi
Google Assistant ti consente di rimanere connesso mentre guidi. Il tuo Assistente può aiutarti a chiamare numeri di telefono dai tuoi contatti, chattare con le tue app preferite, leggere i tuoi messaggi ad alta voce e rispondere via SMS, mantenendo le mani sul volante.
Dispositivi compatibili
Android Auto richiede l'app Android Auto di Google Play installata su uno smartphone Android con Android Lollipop 5.0 o versioni successive.
Alcuni usi dello smartphone potrebbero non essere legali durante la guida nella tua giurisdizione, quindi devi essere consapevole e rispettare tali restrizioni. In caso di dubbi su una particolare funzione, eseguirla solo quando l'auto è parcheggiata. Nessuna funzione deve essere utilizzata a meno che non sia sicuro farlo nelle condizioni di guida che stai sperimentando.
Avvio di Android Auto
Descrizione della connessione wireless Android Auto.
- Accedere all'interfaccia utente principale e fare clic su BT Phone per accedere all'interfaccia Bluetooth;
- Fare clic su Refresh (Aggiorna) per cercare il Bluetooth nelle vicinanze. È preferibile attivare la WLAN del telefono prima di connettersi al Bluetooth, altrimenti la connessione non andrà a buon fine;
- Fare clic su Pair (Associa) per abbinare il Bluetooth, quindi verrà visualizzata una notifica per selezionare le impostazioni e selezionare il telefono cellulare e la connessione Android Auto avrà esito positivo;
- Accedere all'interfaccia Android Auto, fare clic sulle funzioni di Phone/Music/Map/Information/ecc.
Nota: quando il dispositivo per Android Auto è connesso a questa unità, il dispositivo è connesso anche tramite Bluetooth contemporaneamente. Se sono già associati cinque dispositivi, viene visualizzato il messaggio che conferma se eliminare il dispositivo registrato. Se si desidera eliminare il dispositivo, toccare [Agree] (Accetta). Se si desidera eliminare un altro dispositivo, toccare [BT Settings] (Impostazioni BT) ed eliminare manualmente i dispositivi.
Nota: se Android Auto è attivato durante una chiamata su un telefono cellulare diverso dal dispositivo compatibile con Android Auto, la connessione Bluetooth passerà al dispositivo compatibile con Android Auto dopo la chiamata.

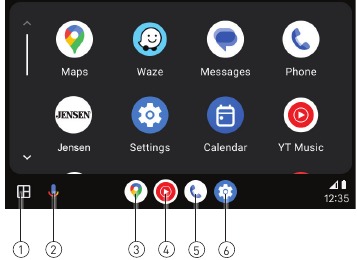

Utilizzo di Android Auto
La schermata iniziale di Android Auto visualizza informazioni personalizzate, come l'ora di arrivo a destinazione, i promemoria, le chiamate recenti, i messaggi in arrivo, il brano che stai ascoltando e le schede di Google Now.
Quando viene visualizzato il menu Android Auto, puoi dire "OK Google" o selezionare il microfono nell'angolo in alto a destra per parlare con Google.
- App recenti
- Google Assistant
- Google Maps
- YouTube
- Telefono
- Impostazioni
Uscita da Android Auto
Per uscire da Android Auto, premere il pulsante Exit (Esci). Scollegare il telefono Android uscirà automaticamente dalla modalità Android Auto.
Ingresso RCA posteriore
A/V IN Collegare una sorgente audio/video opzionale all'ingresso RCA (posteriore).
Regolare il volume sulla sorgente audio esterna secondo necessità (se collegata all'uscita cuffie del dispositivo).

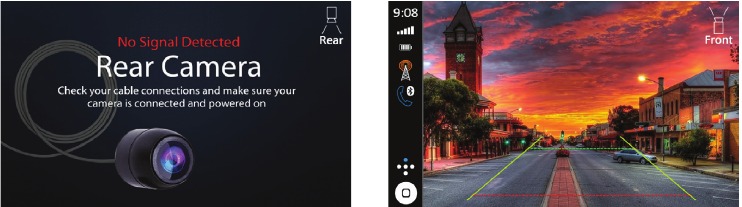

Funzionamento della telecamera anteriore e posteriore
(Opzionale)
| Utilizzo delle telecamere | Collegare una telecamera opzionale all'ingresso della telecamera anteriore o posteriore. Fare riferimento allo schema elettrico per i dettagli. |
| Selezione automatica | L'unità selezionerà automaticamente la modalità telecamera quando è collegata al circuito della luce di retromarcia. Toccare l'icona CAMERA (TELECAMERA) nel menu principale (quando abilitata) per selezionare la modalità telecamera. Toccare l'area in alto a sinistra dello schermo per tornare al menu principale per disattivare questa funzione. Nota: la modalità manuale è per le telecamere dedicate collegate al cavo di accensione 12VDC+ e sono sempre attive durante la guida, non è destinata alle telecamere collegate alla luce di retromarcia del veicolo. |
Regolazione dell'immagine dello schermo della telecamera anteriore e posteriore
Se le telecamere anteriore o posteriore sembrano avere un'immagine invertita sul display della radio, accedere alla sezione Camera (Telecamera) nel menu Settings (Impostazioni) per invertire l'immagine della telecamera. Per fare ciò, attivare o disattivare la funzione "Rear Camera View Reverse" (Inversione visualizzazione telecamera posteriore) o "Front Camera View Reverse" (Inversione visualizzazione telecamera anteriore) per correggere l'angolo di visualizzazione della/e telecamera/e.
Funzionamento dell'ingresso SWC
L'interfaccia SWC integrata è compatibile con i moduli di controllo del volante PAC.
Si consiglia il PAC SWI-RC. È necessario utilizzare un adattatore di terze parti affinché il CAR723W sia compatibile con qualsiasi controllo del volante. I seguenti controlli sono disponibili per la maggior parte dei veicoli.
|
|
|
|
|
|
| |
|
|
|
Nota: non tutte le funzioni del volante OE potrebbero essere supportate dal CAR723W.
Suggerimenti per l'installazione del PAC SWI-RC
- Impostare "Radio Select Switch" (Selettore radio). Impostare SWI-RC sulla posizione 7 - "Pioneer/Other/Sony" (Pioneer/Altro/Sony).
- Per programmare, utilizzare l'ordine di mappatura delle funzioni radio Pioneer/Sony/Altro per le unità Jensen.
- Quando si programma SWI-RC, se una funzione non è supportata (o non è desiderata), la funzione DEVE essere saltata secondo le istruzioni PAC SWI-RC.
- La funzione SWC DEVE essere programmata nell'ordine corretto secondo le istruzioni di mappatura delle funzioni radio PAC SWI-RC.
| Ordine delle funzioni | Mappatura delle funzioni | SWI-RC (Riferimento 3.3VDC) | |
| Pin centrale (anello) Tensione (Selezione funzione) | Tensione del pin di punta | ||
| 1 | Preset Up/Down (Preimpostazione su/giù) | L 0.0V | 1.54/1.81 |
| 2 | Mode (Modalità) | H 3.3V | 0.6 |
| 3 | Seek + / Track + (Ricerca + / Traccia +) | H 3.3v | 1.54 |
| 4 | Seek - / Track - (Ricerca - / Traccia -) | H 3.3v | 1.81 |
| 5 | Mute (Muto) | H 3.3v | 1.01 |
| 6 | Volume + (Volume +) | H 3.3v | 2.07 |
| 7 | Volume - (Volume -) | H 3.3v | 2.32 |
| 8 | Band (Banda) | H 3.3v | 2.73 |
| 9 | BT Talk (Chiamata BT) | L 0.0V | 0.60 |
| 10 | BT End (Fine BT) | L 0.0V | 1.01 |
Risoluzione dei problemi
| Generale | ||
| Problema | Causa | Azione |
L'unità non si accende/nessuna alimentazione | Cavo giallo non collegato o tensione errata Cavo rosso non collegato o tensione errata | Controllare i collegamenti per la tensione corretta (11~16 V CC) |
| Cavo nero non collegato | Controllare il collegamento a terra | |
| Fusibile bruciato | Sostituire il/i fusibile/i | |
L'unità è alimentata ma non emette alcun suono | Cavi degli altoparlanti non collegati | Controllare i collegamenti agli altoparlanti |
| Uno o più cavi degli altoparlanti si toccano tra loro o toccano la massa del telaio | Isolare tutti i cavi degli altoparlanti scoperti l'uno dall'altro e dalla massa del telaio | |
L'unità brucia il fusibile | Cavo giallo o rosso che tocca la massa del telaio | Verificare la presenza di cavi schiacciati |
| Cavi degli altoparlanti che toccano la massa del telaio | Verificare la presenza di cavi schiacciati | |
| Valore nominale del fusibile errato | Utilizzare fusibili con il valore nominale corretto | |
L'unità ha audio ma non video | Circuito di sicurezza del freno di stazionamento non collegato Freno di stazionamento non inserito | Controllare i collegamenti al freno di stazionamento Inserire il freno di stazionamento |
Il telecomando IR non funziona | Batteria scarica | Sostituire la batteria |
Registra il tuo prodotto
Registra il tuo prodotto online su www.jensenmobile.com.
Specifiche
| Sintonizzatore FM | Gamma di sintonizzazione: 87.5MHz-107.9MHz Sensibilità utile: 10dBf Sensibilità di silenziamento a 50dB: 20dBf Separazione stereo @ 1kHz: 38dB Risposta in frequenza: 30Hz-13kHz |
| Sintonizzatore AM | Gamma di sintonizzazione: 530kHz-1710kHz Sensibilità utile: 24uV Risposta in frequenza: 30Hz-2.3kHz |
| USB posteriore | Compatibilità: USB 2.0 ad alta velocità Classe USB: Classe di archiviazione di massa |
| Monitor | Dimensioni del pannello: misurazione diagonale di 7" Angolo di visualizzazione (su/giù/sinistra/destra): 50/70/70/70 Risoluzione: 1024 (H) x 600 (V) Luminosità (cd/m 2 ): 500 Rapporto di contrasto: 500:1 Pixel: 1.152.000 |
| Generale | Impedenza di uscita dell'altoparlante: 4 ohm Tensione di uscita di linea: 4 volt RMS Impedenza di uscita di linea: 200 ohm Dimensioni del telaio: 7" X 4" X 4" (L x P x A) |
Design e specifiche sono soggetti a modifiche senza preavviso.
Specifiche standard di potenza CEA-2006
(riferimento: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Potenza in uscita: 16 Watt RMS x 4 canali a 4 ohm e < 1% THD+N
Rapporto segnale/rumore: 80dBA (riferimento: 1 watt su 4 ohm)
Note sulla sicurezza
Questa è una funzione di sicurezza per prevenire la distrazione del conducente. Le funzioni video sul cruscotto funzioneranno solo quando il veicolo è in posizione di parcheggio e il freno di stazionamento è inserito. Nella maggior parte delle giurisdizioni è illegale che il conducente guardi video mentre il veicolo è in movimento.
L'AVVISO DI SICUREZZA serve a ricordare di guidare in modo responsabile e sicuro quando si utilizza il telefono cellulare o qualsiasi app compatibile con questa unità.
Si consiglia vivamente di far installare l'unità Jensen da un installatore professionista o da un rivenditore autorizzato.
Questo prodotto è destinato esclusivamente all'uso in veicoli con messa a terra negativa a 12 V CC.
Per evitare danni o lesioni:
- Assicurarsi di collegare saldamente l'unità alla messa a terra del telaio del veicolo.
- Non rimuovere i coperchi superiore o inferiore dell'unità.
- Non installare l'unità in un punto esposto alla luce solare diretta, a calore eccessivo o alla possibilità di spruzzi d'acqua.
- Non sottoporre l'unità a urti eccessivi.
- Quando si sostituisce un fusibile, utilizzare solo uno nuovo con la corretta classificazione. L'utilizzo di un fusibile con una classificazione errata può causare il malfunzionamento dell'unità.
- Per evitare cortocircuiti quando si sostituisce un fusibile, scollegare prima il cablaggio.
- Utilizzare solo l'hardware e il cablaggio forniti.
- In caso di problemi durante l'installazione, consultare il rivenditore Jensen più vicino.
- Se l'unità non funziona correttamente, ripristinarla come descritto. Se il problema persiste, consultare il rivenditore Jenses più vicino o chiamare l'assistenza tecnica al numero 1-888-921-4088.
- Per pulire il monitor, pulire solo con un panno in silicone asciutto o un altro panno morbido. Non utilizzare un panno rigido o solventi come diluenti per vernici e alcol, in quanto potrebbero graffiare la superficie del pannello e/o rimuovere la stampa.
- Quando la temperatura dell'unità scende (come in inverno), il cristallo liquido all'interno dello schermo diventerà più scuro del solito. La normale luminosità tornerà dopo che l'unità è stata in uso per un po'.
- Quando si estende il cablaggio di accensione, batteria o terra, assicurarsi di utilizzare un cablaggio di livello automobilistico con un AWG minimo di 16 o più per evitare cali di tensione.
- Non toccare il fluido cristallino liquido se l'LCD è danneggiato o rotto. Il fluido cristallino liquido può essere pericoloso per la salute o fatale. Se il fluido cristallino liquido dell'LCD viene a contatto con il corpo o gli indumenti, lavarlo immediatamente con sapone.
Al momento dell'installazione di questo monitor/lettore multimediale ("unità") in un veicolo, il conducente del veicolo non deve utilizzare questa unità guardando video o giocando a videogiochi durante la guida. La mancata osservanza di questa istruzione potrebbe causare la distrazione del conducente, con conseguenti lesioni gravi o mortali agli occupanti del veicolo o a persone esterne al veicolo e/o danni materiali.
Diversi stati vietano l'installazione di monitor/lettori multimediali se lo schermo è visibile dal sedile del conducente. Se si risiede in una giurisdizione che ha emanato una tale legge, questa unità non deve essere installata in modo che lo schermo sia visibile dal sedile del conducente. Quando si installa questa unità nella console/cruscotto anteriore, l'unità deve essere posizionata in modo che sia rivolta solo al sedile del passeggero anteriore. La mancata osservanza di questa istruzione potrebbe causare la distrazione del conducente, con conseguenti lesioni gravi o mortali agli occupanti del veicolo o a persone esterne al veicolo e/o danni materiali.
Questa unità è progettata in modo da poter essere utilizzata solo quando il veicolo è in "Park" e il freno di stazionamento è completamente inserito. A tal fine, questa unità include una funzione di blocco del freno di stazionamento che impedisce il funzionamento dell'unità se il veicolo non è in "Park" e/o il freno di stazionamento non è completamente inserito. Durante l'installazione di questa unità, l'installatore deve collegare il filo di rilevamento del freno di stazionamento al meccanismo del freno di stazionamento per rendere operativa la funzione di blocco del freno di stazionamento. NON collegare semplicemente a terra il filo di rilevamento del freno di stazionamento a una parte metallica del veicolo. La mancata installazione corretta della funzione di blocco del freno di stazionamento potrebbe causare la distrazione del conducente, con conseguenti lesioni gravi o mortali agli occupanti del conducente o a persone esterne al veicolo e/o danni materiali.
Una volta installata la funzione di blocco del freno di stazionamento, il proprietario/utente non deve tentare di interrompere/neutralizzare la funzione di blocco del freno di stazionamento mediante
- l'inserimento parziale del freno di stazionamento e/o
- l'acquisto/l'utilizzo di qualsiasi dispositivo o unità progettata per inviare i segnali di freno necessari all'unità.
La mancata osservanza di queste istruzioni potrebbe causare la distrazione del conducente, con conseguenti lesioni gravi o mortali agli occupanti del conducente o a persone esterne al veicolo e/o danni materiali.
Quando si utilizza questa unità, mantenere il livello del volume dell'unità sufficientemente basso in modo che gli occupanti del veicolo possano sentire i suoni relativi al traffico, come la polizia e i veicoli di emergenza. La mancata osservanza di questa istruzione potrebbe causare la distrazione del conducente, con conseguenti lesioni gravi o mortali agli occupanti del veicolo o a persone esterne al veicolo e/o danni materiali.
Garanzia limitata di tre anni
Per maggiori informazioni e per l'ubicazione del centro di assistenza autorizzato più vicino, contattaci tramite uno dei seguenti metodi:
- Chiamaci al numero verde (888) 921-4088
(lunedì-venerdì, dalle 9:00 alle 17:00 EST) - Inviaci un'e-mail all'indirizzo cs@jensenmobile.com
Assistenza clienti
1-888-921-4088
(lunedì-venerdì, dalle 9:00 alle 17:00 EST)
Visita https://www.jensenmobile.com
Riferimenti
Scarica manuale
Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.
Scarica Jensen CAR723W - Manuale del ricevitore multimediale
