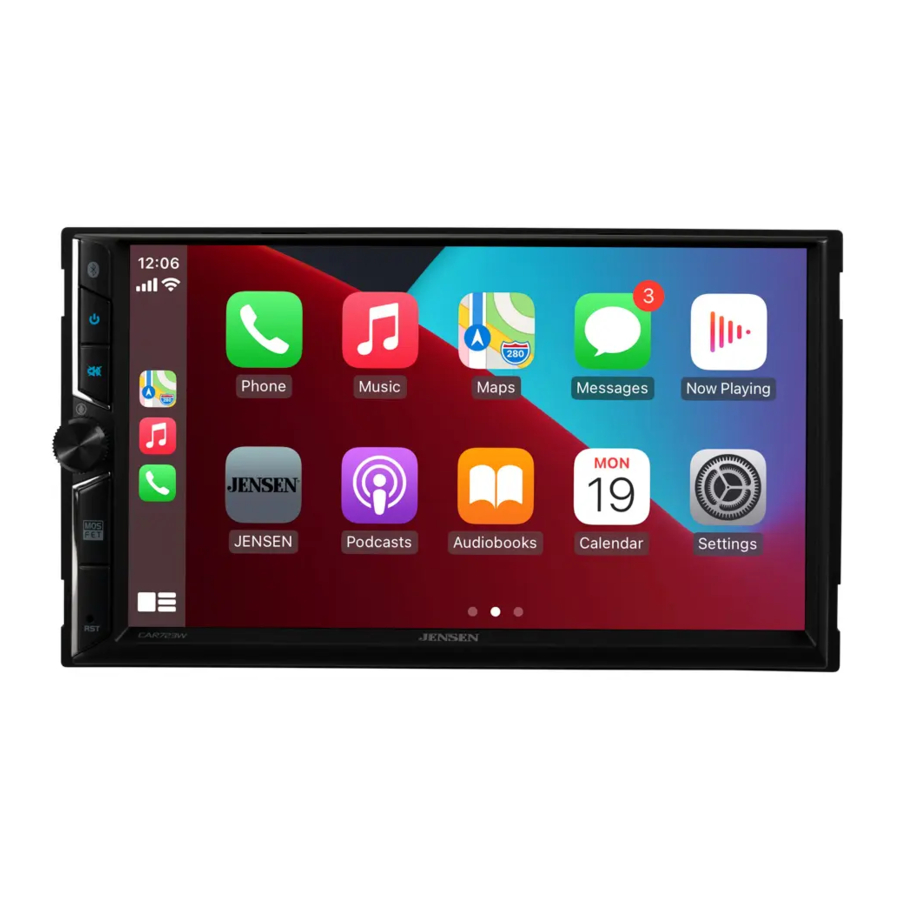

Jensen CAR723W – Médiavevő kézikönyv
- 1 Bemenetek/Kimenetek Kapcsolási Rajz
- 2 Előkészület
- 3 Vezérlőelemek helye
- 4 Általános működés
- 5 Hangműködés
- 6 AM/FM tuner működése
- 7 USB működés
- 8 Médiakompatibilitás
- 9 Bluetooth működés
- 10 Vezetési irány beállításai
- 11 Apple CarPlay működés
- 12 Android Auto működés
- 13 Hátsó RCA bemenet
- 14 Első és hátsó kamera működése
- 15 Az első és a hátsó kamera képernyőjének beállítása
- 16 SWC bemenet működése
- 17 PAC SWI-RC telepítési tippek
- 18 Hibaelhárítás
- 19 Műszaki adatok
- 20 Biztonsági tudnivalók
- 21 Korlátozott hároméves garancia
- 22 Hivatkozások
- 23 Kézikönyv letöltése
- 24 Más nyelveken
Bemenetek/Kimenetek Kapcsolási Rajz
Megjegyzés: Kizárólag az Apple CarPlay és az Android Auto esetében működik.
Megjegyzés:
A biztosíték cseréjekor ügyeljen arra, hogy a megfelelő típust és áramerősséget használja. A nem megfelelő biztosíték használata károkat okozhat. A készülék (1) 15 amperes ATC mini típusú biztosítékot használ, amely a tápcsatlakozón található.
Előkészület
Mielőtt elkezdené
Válassza le a negatív akkumulátorsarut. Kérjen útmutatást egy képzett szakembertől.
Kerülje a készülék olyan helyre történő telepítését, ahol magas hőmérsékletnek lenne kitéve, például közvetlen napfénynek, vagy ahol por, szennyeződés vagy túlzott vibráció érné.
Vezérlőelemek helye
A rádió kijelzője a következő funkciókkal és kijelzőkkel rendelkezik:
- Bekapcsolás
- Némítás
- Hangerő/Hangaktiválás
- Visszaállítás
Általános működés
| Be-/kikapcsolás | Röviden nyomja meg a  gombot a készülék bekapcsolásához. Nyomja meg és tartsa lenyomva a készülék kikapcsolásához. |
| Hangerő | Forgassa el a hangerőgombot a hangerő növeléséhez vagy csökkentéséhez. |
| Némítás | Röviden nyomja meg a MUTE (némítás) gombot a hang elnémításához. Röviden nyomja meg ismét a MUTE (némítás) gombot, hogy visszatérjen az előzőleg kiválasztott hangerőre. A hangerőgomb elforgatása némított állapotban szintén megszünteti a némítás funkciót. |
| Üzemmód | Nyomja meg a SOURCE (forrás) gombot a következő üzemmódok közötti váltáshoz: Rádió/BT telefon/BT audio/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Beállítások. Megjegyzés: Az üzemmódok a főmenü megfelelő ikonjának kiválasztásával is elérhetők. |
| Főmenü |  Nyomja meg a  ikont a képernyő bal felső sarkában az OSD főmenü megjelenítéséhez. Nyomja meg a Rádió/BT telefon/BT audio/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Beállítások ikonokat a kívánt forrás kiválasztásához. |
| A/V bemenet | Csatlakoztassa a külső eszközöket a hátsó RCA A/V bemenethez. |
| USB | Csatlakoztasson egy USB flash meghajtót a hátsó USB bemenethez. |
| Visszaállítás | A rendellenes működés megoldásához, vagy ha a készülék nem működik, nyomja meg a RESET (visszaállítás) gombot az előlapon, a Vezérlőelemek helye szakaszban látható módon. A készülék visszaállítja a fő processzort az alapértelmezett beállításokra. Megjegyzés: Használjon egy tollhegyet a reset gomb eléréséhez és a gyári alapértelmezett szoftverbeállítások visszaállításához. |
A Főmenü képernyőről válassza a Setup (beállítás) lehetőséget a Settings (beállítások) menü eléréséhez, és válasszon a képernyő bal oldalán található ikonokkal jelzett nyolc kategória közül: General (általános), Audio, Display (kijelző), WiFi, Bluetooth, Camera (kamera), Region (régió) és Version (verzió). Válassza ki a kategóriát, és állítsa be a rendelkezésre álló beállításokat az érintőképernyő segítségével.
Általános:
- Nyelv: Válasszon az angol és a spanyol nyelv közül.
- Időzóna: Válassza ki a kívánt időzónát.
- Dátum és idő: Állítsa be a napot, hónapot, évet, órát, percet és formátumot.
- Nyári időszámítás: Be- vagy kikapcsolás.
- Hangjelzés: Be- vagy kikapcsolás.
- Kikapcsolási késleltetés: Válasszon 1 másodpercet, 2 másodpercet, 3 másodpercet vagy Kikapcsolva lehetőséget.
- Gyári alapbeállítások: Állítsa vissza a készüléket a gyári alapbeállításokra.
- Jobbkormányos: Be- vagy kikapcsolás. Ha az elem ki van kapcsolva, akkor balkormányos üzemmódban van, ha pedig be van kapcsolva, akkor jobbkormányos üzemmódban van. Az alapértelmezett beállítás a Ki (balkormányos üzemmód).
Hang:
- Balance/Fader (egyensúly/fader) – Válassza ki az egyensúly/fader beállítások módosításához.
- Subwoofer (mélynyomó) – A mélynyomó vezérlésének be-/kikapcsolása.
- Subwoofer Frequency (mélynyomó frekvencia) – A mélynyomó frekvenciájának kiválasztása.
- Subwoofer Level (mélynyomó szint) – Válassza ki a mélynyomó 0-14 közötti szintjét (az alapértelmezett a 7).
- EQ – Válassza ki az EQ beállítások módosításához.
- Loudness (hangerő) – Válassza ki a Loudness funkció be- vagy kikapcsolásához.
- Default Volume (alapértelmezett hangerő) – Válassza ki az alapértelmezett hangerő beállítások módosításához.
- Source Level (forrás szint) – Válassza ki a forrás szint beállítások módosításához.
Kijelző:
- Illumination Control (megvilágítás vezérlés) – Válassza ki a Illumination Control (megvilágítás vezérlés) be- vagy kikapcsolásához.
- Gray Level & Brightness (szürkeségi szint és fényerő) – Állítsa be a Gray Level & Brightness (szürkeségi szint és fényerő) beállításokat a nappali és éjszakai használathoz.
- LED – Válasszon színt a LED gombok fényeinek.
- LED Animation (LED animáció) – Válassza ki a LED Animation (LED animáció) be- vagy kikapcsolásához.
- Wallpaper (háttérkép) – Válasszon a három háttérkép lehetőség közül.
WiFi: Kapcsolja be/ki a WiFi-t, állítsa vissza a jelszót, vagy tekintse meg az eszközlistát.
Bluetooth: Kapcsolja be/ki a Bluetooth-t, az automatikus csatlakozást és az automatikus válaszadást, tekintse meg az eszköz nevét, és törölje a telefonkönyv neveit és számait.
Kamera: Kapcsolja be/ki az elülső és a hátsó kamerát, fordítsa meg a kamera nézetét, kapcsolja be/ki a parkolási asszisztenst, állítsa be a parkolási asszisztens beállításait, és állítsa be a visszapillantó késleltetését.
Rádió: Állítsa be a régiót, és kapcsolja be/ki a TA-t és az AF-et.
Verzió: Verzióinformációk megtekintése.
Hangműködés
Hangbeállítási menük
A Settings (beállítások) képernyőn nyomja meg az Equalizer (hangszínszabályzó) ikont (lásd a 3. számú ikont a képernyőn megjelenő vezérlőkben) az Equalizer (hangszínszabályzó), (10 sávos hangszínszabályzó és 7 előre beállított EQ beállítás), a térhangzás és a Fader/Balance vezérlők beállításához.
AM/FM tuner működése
| Rádió működése | A főmenüben érintse meg a Radio (rádió) ikont az AM/FM tuner mód kiválasztásához. |
| Nyomja meg a Főmenü képernyőre való visszatéréshez. |
| Nyomja meg három FM és két AM sáv közötti váltáshoz. |
| Nyomja meg a helyi vagy távolsági hangolás közötti váltáshoz. |
| Nyomja meg az összes hangolható előre beállított állomás átvizsgálásához az aktuális sávban, és játssza le őket 3 másodpercig. |
| Nyomja meg az automatikus hangoláshoz egy alacsonyabb frekvenciára. |
| Nyomja meg a billentyűzet megjelenítéséhez. |
| Nyomja meg az automatikus hangoláshoz egy magasabb frekvenciára. |
| Nyomja meg az automatikus kereséshez és a hat legerősebb állomás tárolásához az aktuális sávban. Összesen 18 FM és 12 AM állomás tárolható. |
| Nyomja meg a hangbeállítások eléréséhez és módosításához. |
| Egy állomás előre beállított állomásként való tárolásához az aktuális sávban hangoljon a kívánt állomásra, majd nyomja meg és tartsa lenyomva a kívánt előre beállított számot a tároláshoz. Nyomja meg bármelyik előre beállított gombot az állomás visszahívásához és lejátszásának megkezdéséhez. (Tartsa lenyomva ezt a gombot néhány másodpercig, és átvált az AS és a PS között) |
USB működés
| USB | A főmenüben érintse meg az USB ikont a főképernyőn. |
| Nyomja meg a Főmenü képernyőre való visszatéréshez. |
| Megjeleníti az éppen lejátszott forrást. |
| Nyomja meg az előző képernyőre való visszatéréshez. |
| Megjeleníti az aktuális/összes fájlszámot. |
| Megjeleníti az aktuális fájllal kapcsolatos rendelkezésre álló információkat. |
| Megjeleníti az aktuális számon eltelt/hátralévő időt. |
| Nyomja meg a hangbeállítások eléréséhez és módosításához. |
| Nyomja meg a következő dalra ugráshoz |
| Nyomja meg az összes szám véletlenszerű lejátszásához az aktuális mappában, majd ismét az összes szám véletlenszerű lejátszásához. Nyomja meg ismét a véletlen mód kilépéséhez. |
| Nyomja meg a lejátszás szüneteltetéséhez vagy folytatásához. |
| Nyomja meg az aktuális szám elejére való visszatéréshez. |
| Nyomja meg az aktuális szám ismétléséhez, és állítsa be az összes szám ismétlését az aktuális mappában. Nyomja meg ismét az ismétlési mód kilépéséhez. |
Médiakompatibilitás
| Fájltípus | MP3 | ||
| Fájlrendszer | FAT | FAT 12 | X |
| FAT 16/FAT 32 |  | ||
| Fájlkiterjesztés | .mp3/.MP3/.Mp3/.mP3/.flac/ogg | | |
| .rmp/.m4a | X | ||
| MPEG formátum | MPEG 1 | | |
| MPEG 2 | | ||
| MPEG 2.5 | | ||
| Mintavételezési frekvencia | MPEG 1 | 32/44.1/48kHz | |
| MPEG 2 | 12/16/22.05/24kHz | ||
| MPEG 2.5 | 8/11.025/12kHz | ||
| Bitráta | MPEG 1 | 32 ~ 320kbps | |
| MPEG 2 | 8 ~ 160kbps | ||
| MPEG 2.5 | 8 ~ 160kbps | ||
| Egyéb információ | Könyvtármélység | Korlátlan | |
| Fájlnév hossza | 32 bájt | ||
| Teljes fájlszám | 2000 fájl | ||
| Teljes mappaszám | 200 mappa | ||
| Fájlszám mappánként | 2000 fájl | ||
| MP3 ID3 TAG | ver.1.x | | |
| ver.2.x | | ||
| Cím, Előadó, Album | | ||
Megjegyzések:
- A folyamatos technológiai fejlődés miatt egyes USB flash meghajtók nem kompatibilisek ezzel az egységgel.
| Médiakompatibilitás | A következő típusú fájlok nem kompatibilisek:
|
| Lejátszási sorrend | Az MP3 lejátszás sorrendje az USB-eszköz gyökérmappájában kezdődik. A rendszer kihagy minden üres mappát vagy mappát, amely nem tartalmaz MP3 fájlokat. |
| Kompatibilis felvételi formátumok | ISO9660 szabványok:
|
| Megjegyzések | Előfordulhat, hogy egyes fájlok a mintavételezési frekvenciától és a bitrátától függően nem játszhatók le, vagy nem jelennek meg megfelelően. A legjobb eredmény érdekében használja a következő beállításokat MP3 fájlok rippelésekor: |
Bluetooth működés
| A Bluetooth használata előtt | Mielőtt Bluetooth-eszközt használhat kihangosított hívásokhoz vagy audio streameléshez, azt hitelesíteni kell. Ezt az eljárást "párosításnak" is nevezik. |
| Új eszköz párosítása | Az egység folyamatosan sugározza a párosítási jelet, ha jelenleg nincs csatlakoztatva eszköz. Végezze el a párosítási sorrendet a Bluetooth-eszközéről. Az eszköz neve "CAR723W". Az egység bármilyen üzemmódban lehet a párosítás végrehajtásakor. Bizonyos telefonokon a párosítást többször is el kell végezni. |
| Csatlakozás | A fejegység automatikusan csatlakozik az utoljára csatlakoztatott eszközhöz, ha a csatlakozási funkció az Automatikus csatlakozás be értékre van állítva. Ha a csatlakozási funkció az Automatikus csatlakozás ki értékre van állítva, a fejegység nem csatlakozik automatikusan egyetlen eszközhöz sem. |
| Bluetooth telefon | A főmenüben érintse meg a Bluetooth (Bluetooth) ikont a képernyőn. A Bluetooth ikon akkor jelenik meg, ha egy Bluetooth-eszköz csatlakoztatva van. |
| Nyomja meg a Főmenü képernyőre való visszatéréshez. |
| Nyomja meg a billentyűzet megjelenítéséhez. |
| Nyomja meg a névjegyzék megjelenítéséhez. |
| Nyomja meg a legutóbbi hívások listájának megjelenítéséhez. |
| Nyomja meg az eszközlista megjelenítéséhez. |
| Megjeleníti a telefonszámot a tárcsázás közben. |
| Nyomja meg a visszatörléshez telefonszám tárcsázásakor. |
| Nyomja meg a hívás kezdeményezéséhez. |
| A Telefon billentyűzet segítségével adjon meg egy telefonszámot. |
| Nyomja meg a folyamatban lévő hívás befejezéséhez vagy a bejövő hívás elutasításához. |
| Nyomja meg a Mikrofon hangjának be- vagy kikapcsolásához. |
| Nyomja meg egy telefonszám megadásához. |
| Nyomja meg a hang átviteléhez az egység és a mobiltelefon között. |
| Nyomja meg a  ikont az aktuális szám elejére való visszatéréshez. |
| Nyomja meg a  ikont a lejátszás szüneteltetéséhez vagy folytatásához. |
| Érintse meg a  ikont a következő számra ugráshoz. |
| Nyomja meg a hang átviteléhez az egység és a mobiltelefon között. |
Vezetési irány beállításai
A vezetési élmény fokozása érdekében a CAR723W lehetővé teszi a felhasználó számára, hogy az Apple CarPlay-t és az Android Auto-t bal oldali kormányzású (LHD) vagy jobb oldali kormányzású (RHD) járművekhez konfigurálja.
A kívánt konfiguráció kiválasztásához válassza az LHD vagy az RHD lehetőséget a Beállítások menüben.
Megjegyzés: Ha megváltoztatja a jobb oldali vagy a bal oldali kormányzás beállítását, miközben a telefon csatlakozik a vevőhöz, válassza le a telefont a vevőről, majd csatlakoztassa újra.
Az eredményül kapott konfigurációs beállítások az alábbiakban láthatók:
Apple CarPlay működés
Az Apple CarPlay egy intelligens interfész az iPhone-hoz, amely lehetővé teszi a zene, a navigáció, a telefon és az üzenetküldő alkalmazások hangvezérlését (a Siri-n keresztül), ami jelentősen csökkenti a vezető figyelmének elterelését.
 | Telefon – A Siri segítségével hívásokat kezdeményezhet, nem fogadott hívásokat hívhat vissza, hallgathatja a hangpostafiók üzeneteit, és megtekintheti a hívóazonosítót a vevő képernyőjén. |
 | Üzenetek – Kérje meg a Siri-t, hogy küldjön, olvasson fel és válaszoljon szöveges üzenetekre. Ez a kihangosított működés minimálisra csökkenti a figyelmet elterelő tényezőket, és lehetővé teszi, hogy a keze a kormányon, a szeme pedig az úton maradjon. |
 | Zene – Zenét érhet el előadó, szám, lejátszási lista és egyebek szerint a vevő érintőképernyőjén vagy a Siri-n keresztül. A vevő az iPhone képernyőjét tükrözi az előadó és a szám információival. |
 | Térképek – A Siri segítségével kérhet fordulóról fordulóra útvonaltervet – keressen cím vagy érdekes pontok szerint. Az Apple Térképek tükrözve lesz a képernyőn, beleértve a forgalmi információkat és a célállomásra való becsült érkezési időt. |
Kompatibilis eszközök
iPhone-hoz készült modellek:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S
Az Apple CarPlay indítása
A vezeték nélküli CarPlay-kapcsolat leírása.
- Lépjen be a fő felhasználói felületre, és kattintson a BT Phone (BT Telefon) elemre a Bluetooth interfészbe való belépéshez;
- Kattintson a Refresh (Frissítés) gombra a közeli Bluetooth-eszközök kereséséhez, kattintson a Pair (Párosítás) gombra a Bluetooth párosításához;
- Nyissa meg az iPhone WLAN-t az autóhoz való csatlakozáshoz, a kapcsolat sikeres létrejötte után megjelenik az Apple CarPlay ikon az eszközlistában, és az Apple CarPlay kapcsolat sikeres;
- Lépjen be az Apple CarPlay interfészbe, kattintson a Telefon/Zene/Térkép/Információ/stb. funkcióira.
Megjegyzés: Biztonsági okokból az Apple CarPlay funkciói vezetés közben korlátozottak, és az egyes Apple CarPlay-kompatibilis alkalmazásoknál eltérőek. A rendelkezésre álló funkciókat az egyes alkalmazások szolgáltatói határozzák meg. További információért látogasson el a www.apple.com/ios/carplay oldalra.
Megjegyzés: Bizonyos iPhone funkciók vezetés közben illegálisak lehetnek az Ön tartózkodási helyén. Feltétlenül tájékozódjon a mobil eszközökre vonatkozó helyi és állami törvényekről. Ha kétsége van, álljon meg és parkoljon le a járművel, mielőtt bármilyen eszközt használna.
Amikor az Apple CarPlay menü megjelenik, a bal alsó sarokban lévő home gomb ugyanúgy működik, mint az iPhone-on lévő home gomb.
Nyomja meg és tartsa lenyomva a Siri megidézéséhez és a hangparancsok megkezdéséhez.
Az Apple CarPlay működése közben bármikor röviden megnyomhatja ezt a gombot, hogy visszatérjen a fő Apple CarPlay menüképernyőre.
Nyomja meg bármelyik alkalmazásgombot a fő Apple CarPlay menüben a művelet közvetlen eléréséhez. A képernyő bal oldalán található eszköztár megjeleníti az időt, a jelerősséget és a legnépszerűbb alkalmazások (Telefon, Zene és Navigáció) parancsikonjait, így azok gyorsan és egyszerűen elérhetők anélkül, hogy vissza kellene térni a főmenübe.
Az Apple CarPlay vezérlése
A következő alapvető vezérlők számos szabványos Apple CarPlay funkciót működtetnek.
 | Érintés – Röviden nyomja meg a kívánt opciót. |
 | Húzás – Röviden húzza az ujját a kívánt irányba. |
 | Húzás – Nyomja meg, tartsa lenyomva, és húzza a kívánt helyre. |
Az Apple CarPlay kilépése
Az iPhone leválasztása automatikusan kilép az Apple CarPlay módból. Az Apple CarPlay módból való kilépéshez, miközben a telefon még csatlakoztatva van, röviden nyomja meg a Power/Volume gombot, és megjelenik az egység főmenüje.
Android Auto működés
Az Android Auto a leghasznosabb alkalmazásokat hozza el telefonja képernyőjére vagy a kompatibilis autó kijelzőjére, olyan formátumban, amely megkönnyíti a vezetésre való összpontosítást. Vezérelhet olyan dolgokat, mint a navigáció és a térképek, a hívások és a szöveges üzenetek, valamint a zene.
Google Asszisztens
A Google Asszisztens az Android Autóban lehetővé teszi, hogy a szemét az úton, a kezét pedig a kormányon tartsa, miközben a hangjával segíti a napját. Egyszerűen mondja azt, hogy "Ok Google", vagy kompatibilis autókban hosszan nyomja meg a hangvezérlés gombot a kormánykeréken.
Navigáció
Valós idejű forgalmi figyelmeztetéseket kaphat a veszélyek, a sebességcsapdák elkerülése és a leggyorsabb útvonal megtalálása érdekében. Vagy tartson egy szünetet, és keressen valami harapnivalót útközben.
Hívások és üzenetek
A Google Asszisztens segítségével kapcsolatban maradhat vezetés közben. Az Asszisztens segíthet a névjegyzékben szereplő telefonszámok hívásában, a kedvenc alkalmazásaival való csevegésben, az üzenetek felolvasásában és a visszaválaszolásban, miközben a kezét a kormányon tartja.
Kompatibilis eszközök
Az Android Auto használatához az Android Auto alkalmazásnak telepítve kell lennie a Google Play áruházból egy Android Lollipopot 5.0-t vagy újabb verziót futtató Android okostelefonra.
Az okostelefon bizonyos használata vezetés közben nem feltétlenül engedélyezett az Ön joghatóságában, ezért tisztában kell lennie ezekkel a korlátozásokkal, és be kell tartania azokat. Ha kétségei vannak egy adott funkciót illetően, csak akkor használja, ha az autó parkol. Egyetlen funkciót sem szabad addig használni, amíg az nem biztonságos az adott vezetési körülmények között.
Az Android Auto elindítása
A vezeték nélküli Android Auto kapcsolat leírása.
- Lépjen be a fő felhasználói felületre, és kattintson a BT Phone (BT telefon) lehetőségre a Bluetooth felület megnyitásához;
- Kattintson a Refresh (Frissítés) gombra a közeli Bluetooth-eszközök kereséséhez. A Bluetooth-hoz való csatlakozás előtt jobb bekapcsolni a telefon WLAN-ját, különben a kapcsolat sikertelen lesz;
- Kattintson a Pair (Párosítás) gombra a Bluetooth párosításához, ekkor megjelenik egy értesítés a beállítások kiválasztásához, és válassza ki a mobiltelefonját, és az Android Auto kapcsolat sikeres lesz;
- Lépjen be az Android Auto felületre, kattintson a Phone/Music/Map/Information/etc. (Telefon/Zene/Térkép/Információ/stb.) funkciókra.
Megjegyzés: Amikor az Android Auto eszköze ehhez az egységhez van csatlakoztatva, az eszköz egyidejűleg Bluetooth-on keresztül is csatlakozik. Ha már öt eszköz van párosítva, megjelenik az üzenet, amely megerősíti, hogy törli-e a regisztrált eszközt. Ha törölni szeretné az eszközt, érintse meg az [Agree] (Elfogadom) lehetőséget. Ha másik eszközt szeretne törölni, érintse meg a [BT Settings] (BT beállítások) elemet, és törölje az eszközöket manuálisan.
Megjegyzés: Ha az Android Auto be van kapcsolva egy olyan mobiltelefonon történő hívás közben, amely nem kompatibilis az Android Auto-val, a Bluetooth-kapcsolat a hívás után átvált az Android Auto-val kompatibilis eszközre.
Az Android Auto használata
Az Android Auto kezdőképernyője személyre szabott információkat jelenít meg, például a célállomásig hátralévő időt, az emlékeztetőket, a legutóbbi hívásokat, a beérkező üzeneteket, a hallgatott zeneszámot és a Google Now kártyákat.
Amikor megjelenik az Android Auto menü, kimondhatja az "OK Google" szavakat, vagy kiválaszthatja a jobb felső sarokban található mikrofont, hogy beszéljen a Google-lal.
- Legutóbbi alkalmazások
- Google Asszisztens
- Google Térképek
- YouTube
- Telefon
- Beállítások
Az Android Auto kilépése
Az Android Autóból való kilépéshez nyomja meg az Exit (Kilépés) gombot. Az Android telefon leválasztása automatikusan kilép az Android Auto módból.
Hátsó RCA bemenet
A/V IN Csatlakoztasson egy opcionális audio/video forrást az RCA (hátsó) bemenethez.
Szükség szerint állítsa be a külső audioforrás hangerejét (ha az eszköz fejhallgató-kimenetéhez van csatlakoztatva).
Első és hátsó kamera működése
(Opcionális)
| A kamerák használata | Csatlakoztasson egy opcionális kamerát az első vagy a hátsó kamera bemenetéhez. A részletekért lásd a kapcsolási rajzot. |
| Automatikus kiválasztás | Az egység automatikusan kiválasztja a kamera üzemmódot, amikor csatlakozik a tolatólámpa áramköréhez. Érintse meg a CAMERA (KAMERA) ikont a főmenüben (ha engedélyezve van) a kamera üzemmód kiválasztásához. Érintse meg a képernyő bal felső sarkát, hogy visszatérjen a főmenübe a funkció kikapcsolásához. Megjegyzés: A kézi üzemmód olyan dedikált kamerákhoz való, amelyek a 12VDC+ gyújtásvezetékhez vannak csatlakoztatva, és vezetés közben mindig be vannak kapcsolva, nem pedig olyan kamerákhoz, amelyek a jármű tolatólámpájához vannak csatlakoztatva. |
Az első és a hátsó kamera képernyőjének beállítása
Ha az első vagy a hátsó kamera képe fordítottnak tűnik a rádió kijelzőjén, lépjen a Settings (Beállítások) menü Camera (Kamera) szakaszába a kamera képének megfordításához. Ehhez kapcsolja át a "Rear Camera View Reverse" (Hátsó kamera nézetének megfordítása) vagy a "Front Camera View Reverse" (Első kamera nézetének megfordítása) funkciót a kamera(ák) látószögének korrigálásához.
SWC bemenet működése
A beépített SWC interfész kompatibilis a PAC kormánykerék vezérlőmodulokkal.
A PAC SWI-RC ajánlott. Harmadik féltől származó adaptert kell használni ahhoz, hogy a CAR723W kompatibilis legyen bármilyen kormánykerék-vezérlővel. A legtöbb járműhöz a következő vezérlők állnak rendelkezésre.
|
|
|
|
|
|
| |
|
|
|
Megjegyzés: Nem minden OE kormánykerék-funkciót támogat a CAR723W.
PAC SWI-RC telepítési tippek
- Állítsa be a "Radio Select Switch" (Rádióválasztó kapcsoló) értéket. Állítsa az SWI-RC-t a 7-es pozícióba - "Pioneer/Other/Sony".
- A programozáshoz használja a Pioneer/Sony/Other rádiófunkció-leképezési sorrendet a Jensen egységekhez.
- Az SWI-RC programozásakor, ha egy funkció nem támogatott (vagy nem kívánatos), akkor a funkciót KI KELL hagyni a PAC SWI-RC utasításainak megfelelően.
- Az SWC funkciót a PAC SWI-RC rádiófunkció-leképezési sorrendjének megfelelően a helyes sorrendben KELL programozni.
| Funkciósorrend | Funkcióleképezés | SWI-RC (3.3VDC referencia) | |
| Középső tű (gyűrű) Feszültség (Funkcióválasztás) | Csúcstű feszültsége | ||
| 1 | Preset Up/Down (Előre beállított csatorna fel/le) | L 0.0V | 1.54/1.81 |
| 2 | Mode (Mód) | H 3.3V | 0.6 |
| 3 | Seek + / Track + (Keresés + / Szám +) | H 3.3v | 1.54 |
| 4 | Seek - / Track - (Keresés - / Szám -) | H 3.3v | 1.81 |
| 5 | Mute (Némítás) | H 3.3v | 1.01 |
| 6 | Volume + (Hangerő +) | H 3.3v | 2.07 |
| 7 | Volume - (Hangerő -) | H 3.3v | 2.32 |
| 8 | Band (Sáv) | H 3.3v | 2.73 |
| 9 | BT Talk (BT beszélgetés) | L 0.0V | 0.60 |
| 10 | BT End (BT befejezés) | L 0.0V | 1.01 |
Hibaelhárítás
| Általános | ||
| Probléma | Ok | Teendő |
Az egység nem kapcsol be/nincs áram | A sárga vezeték nincs csatlakoztatva vagy helytelen a feszültség. A piros vezeték nincs csatlakoztatva vagy helytelen a feszültség. | Ellenőrizze a csatlakozásokat a megfelelő feszültség (11~16VDC) érdekében. |
| A fekete vezeték nincs csatlakoztatva. | Ellenőrizze a földeléshez való csatlakozást. | |
| A biztosíték kiégett. | Cserélje ki a biztosíték(okat). | |
Az egység be van kapcsolva, de nincs hang | A hangszóróvezetékek nincsenek csatlakoztatva. | Ellenőrizze a hangszórók csatlakozásait. |
| Egy vagy több hangszóróvezeték érintkezik egymással vagy a váz földelésével. | Szigetelje el az összes csupasz hangszóróvezetéket egymástól és a váz földelésétől. | |
Az egység kiégeti a biztosítékot | A sárga vagy a piros vezeték érintkezik a váz földelésével. | Ellenőrizze, hogy nincs-e becsípődött vezeték. |
| A hangszóróvezetékek érintkeznek a váz földelésével. | Ellenőrizze, hogy nincs-e becsípődött vezeték. | |
| Helytelen a biztosíték névleges értéke. | Használjon a megfelelő névleges értékű biztosítékokat. | |
Az egység rendelkezik hanggal, de nincs videó | A rögzítőfék biztonsági áramköre nincs csatlakoztatva. A rögzítőfék nincs behúzva. | Ellenőrizze a rögzítőfék csatlakozásait. Húzza be a rögzítőféket. |
Az IR távirányító nem működik | Lemerült az elem. | Cserélje ki az elemet. |
Regisztrálja termékét
Regisztrálja termékét online a www.jensenmobile.com címen.
Műszaki adatok
| FM tuner | Hangolási tartomány: 87.5MHz-107.9MHz Használható érzékenység: 10dBf 50dB csendesítési érzékenység: 20dBf Sztereó szeparáció @ 1kHz: 38dB Frekvenciaátvitel: 30Hz-13kHz |
| AM tuner | Hangolási tartomány: 530kHz-1710kHz Használható érzékenység: 24uV Frekvenciaátvitel: 30Hz-2.3kHz |
| Hátsó USB | Kompatibilitás: High Speed USB 2.0 USB osztály: Tömegtároló osztály |
| Monitor | Panel mérete: 7" átlós mérés Látószög (fel/le/balra/jobbra): 50/70/70/70 Felbontás: 1024 (H) x 600 (V) Fényerő (cd/m 2 ): 500 Kontrasztarány: 500:1 Pixelek: 1,152,000 |
| Általános | Hangszóró kimeneti impedancia: 4 ohm Vonal kimeneti feszültség: 4 volt RMS Vonal kimeneti impedancia: 200 ohm A váz méretei: 7" X 4" X 4" (Sz x Mé x Ma) |
A tervezés és a műszaki adatok előzetes értesítés nélkül változhatnak.
CEA-2006 teljesítményszabvány műszaki adatai
(referencia: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Teljesítmény: 16 Watt RMS x 4 csatorna 4 ohmon és < 1% THD+N mellett
Jel-zaj arány: 80dBA (referencia: 1 watt 4 ohmon)
Biztonsági tudnivalók
Ez egy biztonsági funkció, amely megakadályozza a vezető figyelmének elterelését. A műszerfalba épített videofunkciók csak akkor működnek, ha a jármű parkoló állásban van, és a rögzítőfék be van húzva. A legtöbb joghatóságban illegális, hogy a vezető vezetés közben videót nézzen.
A BIZTONSÁGI FIGYELMEZTETÉS emlékeztető a felelősségteljes és biztonságos vezetésre mobiltelefon készülékének vagy a készülékkel kompatibilis alkalmazások használata közben.
Erősen ajánlott, hogy a Jensen egységet szakszerűen képzett szerelő vagy egy hivatalos márkakereskedő szerelje be.
Ez a termék csak 12 VDC negatív földelésű járművekben használható.
A sérülések vagy károk elkerülése érdekében:
- Ügyeljen arra, hogy az egységet biztonságosan földelje a jármű alvázához.
- Ne távolítsa el az egység felső vagy alsó fedelét.
- Ne szerelje be az egységet olyan helyre, amely közvetlen napfénynek, túlzott hőnek vagy vízfröccsenésnek van kitéve.
- Ne tegye ki az egységet túlzott ütésnek.
- Biztosíték cseréjekor csak újat használjon, amelynek megfelelő az értéke. A helytelen értékű biztosíték használata az egység hibás működését okozhatja.
- A rövidzárlat elkerülése érdekében a biztosíték cseréjekor először húzza ki a kábelköteget.
- Csak a mellékelt hardvert és kábelköteget használja.
- Ha problémák merülnek fel a telepítés során, forduljon a legközelebbi Jensen márkakereskedőhöz.
- Ha az egység hibásan működik, állítsa vissza az egységet a leírtak szerint. Ha a probléma továbbra is fennáll, forduljon a legközelebbi Jenses márkakereskedőhöz, vagy hívja a műszaki segítséget az 1-888-921-4088 számon.
- A monitor tisztításához csak száraz szilikon kendővel vagy más puha kendővel törölje le. Ne használjon kemény kendőt vagy oldószereket, például festékhígítót és alkoholt, mert ezek megkarcolhatják a panel felületét és/vagy eltávolíthatják a nyomtatást.
- Ha az egység hőmérséklete csökken (például télen), a képernyőn belüli folyadékkristály a szokásosnál sötétebb lesz. A normál fényerő az egység használata után egy idő után visszaáll.
- A gyújtás, az akkumulátor vagy a földelés vezetékeinek meghosszabbításakor ügyeljen arra, hogy legalább AWG 16-os vagy annál nagyobb autóipari minőségű vezetéket használjon a feszültségesések elkerülése érdekében.
- Ne érintse meg a folyadékkristályt, ha az LCD sérült vagy törött. A folyadékkristály veszélyes lehet az egészségre vagy halálos. Ha az LCD-ből származó folyadékkristály érintkezik a testével vagy a ruházatával, azonnal mossa le szappannal.
A monitor/médialejátszó ("egység") járműbe történő beszerelése után a jármű vezetője nem kezelheti ezt az egységet videók nézésével vagy videojátékokkal való játékkal vezetés közben. Ha nem tartja be ezt az utasítást, a vezető figyelme elterelődhet, ami súlyos sérülést vagy halált okozhat a járműben tartózkodóknak vagy a járművön kívül tartózkodó személyeknek és/vagy anyagi kárt okozhat.
Számos állam tiltja a monitorok/médialejátszók telepítését, ha a képernyő látható a vezetőülésből. Ha olyan joghatóságon tartózkodik, amely ilyen törvényt hozott, ezt az egységet nem szabad úgy felszerelni, hogy a képernyő látható legyen a vezetőülésből. Ha ezt az egységet az elülső konzolba/műszerfalba szereli be, az egységet úgy kell elhelyezni, hogy csak az első utasülés felé nézzen. Ha nem tartja be ezt az utasítást, a vezető figyelme elterelődhet, ami súlyos sérülést vagy halált okozhat a járműben tartózkodóknak vagy a járművön kívül tartózkodó személyeknek és/vagy anyagi kárt okozhat.
Ezt az egységet úgy tervezték, hogy csak akkor működtethető, ha a jármű "Park" állásban van, és a rögzítőfék teljesen be van húzva. Ennek érdekében ez az egység tartalmaz egy rögzítőfék-zárolási funkciót, amely megakadályozza az egység működését, ha a jármű nincs "Park" állásban és/vagy a rögzítőfék nincs teljesen bekapcsolva. Az egység beszerelésekor a szerelőnek csatlakoztatnia kell a rögzítőfék érzékelő vezetékét a rögzítőfék mechanizmusához annak érdekében, hogy a rögzítőfék-zárolási funkció működőképes legyen. NE egyszerűen földelje a rögzítőfék érzékelő vezetékét a jármű fém részéhez. A rögzítőfék-zárolási funkció helytelen telepítése a vezető figyelmének eltereléséhez vezethet, ami súlyos sérülést vagy halált okozhat a vezető utastársainak vagy a járművön kívül tartózkodó személyeknek és/vagy anyagi kárt okozhat.
A rögzítőfék-zárolási funkció telepítése után a tulajdonos/felhasználó nem kísérelheti meg a rögzítőfék-zárolási funkció megzavarását/semlegesítését a következőkkel:
- a rögzítőfék részleges meghúzása és/vagy
- bármilyen olyan eszköz vagy egység vásárlása/használata, amely a szükséges fékjeleket küldi az egységnek.
Ha nem tartja be ezeket az utasításokat, a vezető figyelme elterelődhet, ami súlyos sérülést vagy halált okozhat a vezető utastársainak vagy a járművön kívül tartózkodó személyeknek és/vagy anyagi kárt okozhat.
Az egység működtetésekor tartsa az egység hangerejét elég alacsonyan ahhoz, hogy a járműben tartózkodók hallják a forgalommal kapcsolatos hangokat, például a rendőrségi és a mentőjárműveket. Ha nem tartja be ezt az utasítást, a vezető figyelme elterelődhet, ami súlyos sérülést vagy halált okozhat a járműben tartózkodóknak vagy a járművön kívül tartózkodó személyeknek és/vagy anyagi kárt okozhat.
Korlátozott hároméves garancia
További információkért és a legközelebbi hivatalos szervizközpont helyéért kérjük, vegye fel velünk a kapcsolatot az alábbi módszerek egyikével:
- Hívjon minket ingyenesen a (888) 921-4088 számon
(Hétfőtől péntekig, 9:00 és 17:00 között EST) - Küldjön e-mailt a cs@jensenmobile.com címre
Ügyfélszolgálat
1-888-921-4088
(Hétfőtől péntekig, 9:00-17:00 EST)
Látogasson el a https://www.jensenmobile.com oldalra
Hivatkozások
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
Jensen CAR723W – Médiavevő kézikönyv letöltése
