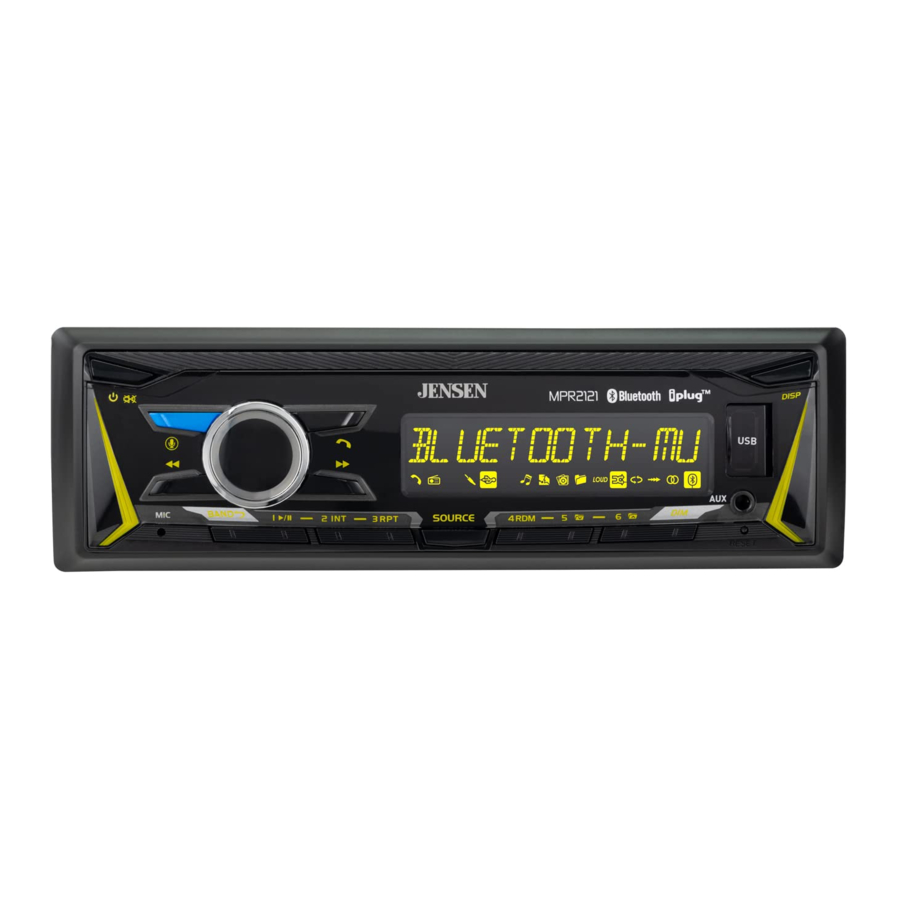

Jensen MPR2121 – Mechless Receiver kézikönyv

Tartalom

1 Előkészületek
- 1.1 Mielőtt elkezdené
- 1.2 A fejegység felszerelése
2 Kapcsolási rajz
3 Vezérlő helyek
4 Általános működés
5 AM/FM tuner működése
6 USB működés
7 RGB színműködés
8 Bluetooth működés
9 Jensen J-Link P2 alkalmazás működése
10 Hangaktiválás
11 Előlapi 3,5 mm-es Aux bemenet
12 Korlátozott egy vagy két év garancia
13 Műszaki adatok
14 Hibaelhárítás
15 Hivatkozások
16 Kézikönyv letöltése
17 Más nyelveken

Előkészületek

Kérjük, olvassa el a teljes kézikönyvet a telepítés előtt.

Mielőtt elkezdené

Húzza ki a negatív akkumulátor pólust. Kérjen útmutatást egy képzett szakembertől.
Kerülje a készülék olyan helyre történő telepítését, ahol magas hőmérsékletnek van kitéve, például közvetlen napfénynek, vagy ahol pornak, szennyeződésnek vagy túlzott vibrációnak van kitéve.

A fejegység felszerelése

Tipikus DIN szerelés

Helyezze be a rögzítő hüvelyt a szerelőkészletbe vagy a műszerfalba.
Hajlítson el több rögzítő fület a rögzítő hüvely körül, amíg a rögzítő hüvely biztonságosan rögzítve van.
Csatlakoztassa az összes vezeték köteget, és csúsztassa a fejegységet a rögzítő hüvelybe, amíg a helyére nem kattan.
A készülék eltávolításához használja az eltávolító kulcsokat.

Kapcsolási rajz

BIZTOSÍTÉK
A biztosíték cseréjekor ügyeljen arra, hogy az új biztosíték megfelelő típusú és áramerősségű legyen. A nem megfelelő biztosíték használata károsíthatja a rádiót. A készülék egy 10 amperes ATM biztosítékot használ, amely a hűtőborda mellett található

Vezérlő helyek

Bekapcsolás/Némítás
Hangvezérlés
Hangolás/Lépés lefelé
Hangerőszabályzó gomb
Bluetooth beszélgetés
Hangolás/Lépés felfelé
USB port
Kijelző
Kiegészítő bemenet
Visszaállítás
Fényerőszabályzó
Előre beállított 6 / Mappa fel
Előre beállított 5 / Mappa le
Előre beállított 4 / Véletlenszerű
Forrás
Előre beállított 3 / Ismétlés
Előre beállított 2 / Intro
Előre beállított 1 / Lejátszás/Szünet
Sáv / Ugrás vissza
Mikrofon

Általános működés

Bekapcsolás/Kikapcsolás	Nyomja meg a gombot a készülék bekapcsolásához. Nyomja meg újra a gombot a készülék kikapcsolásához.
Források váltása	Nyomja meg a SOURCE gombot a Rádió, az USB, a Kiegészítő bemenet és a Bluetooth közötti választáshoz. A működési módok a kijelzőn láthatók.
Hangerő	Állítsa be a hangerőt a hangerőszabályzó gomb segítségével (00-40).
Némítás	Nyomja meg a hang elnémításához. Nyomja meg ismét a korábban kiválasztott hangerőn történő hallgatás folytatásához.
Kiegészítő bemenet	Dugjon be egy 3,5 mm-es kábelt a készülék előlapi AUX portjába.
Visszaállítás	Nyomja meg a RESET gombot, hogy a készüléket visszaállítsa a gyári beállításokra, ha rendellenes működés lép fel. A visszaállító gomb az előlapon található.
Az óra beállítása	Ha a készülék be van kapcsolva, nyomja meg a DISP gombot az óraidő megjelenítéséhez. Nyomja meg és tartsa lenyomva a DISP gombot, amíg az óra villogni nem kezd, majd engedje el. Forgassa el a hangerőszabályzó gombot az idő beállításához. Az óra beállításának befejezéséhez nyomja meg és tartsa lenyomva a DISP gombot.
Kijelző	Nyomja meg a DISP gombot a különböző megjelenített információk közötti váltáshoz.
Hang / Menü	Röviden nyomja meg a hangerőszabályzó gombot a hangfunkciók közötti választáshoz. Nyomja meg és tartsa lenyomva a hangerőszabályzó gombot több mint két másodpercig a menüfunkciók közötti választáshoz. Forgassa el a hangerőszabályzó gombot balra/jobbra a kívánt funkció/hang beállításához vagy aktiválásához.

AM/FM tuner működése

Keresőhangolás	Nyomja meg a TUNE vagy a TUNE gombot az előző vagy következő erős állomás megkereséséhez.
Kézi hangolás	Nyomja meg és tartsa lenyomva a TUNE vagy a TUNE gombot a kézi hangolási módba lépéshez, majd röviden nyomja meg a TUNE vagy a TUNE gombot a rádiófrekvencia egy lépéssel történő felfelé vagy lefelé történő változtatásához. Nyomja meg és tartsa lenyomva a TUNE vagy a TUNE gombot a gyors előrelépéshez.
Sáv	Nyomja meg a BAND gombot az FM1, FM2, FM3, AM1 és AM2 sávok közötti választáshoz. Sávonként legfeljebb hat előre beállított érték programozható, így akár 18 FM és 12 AM állomás tárolható a memóriában.
Előre beállított értékek tárolása	Akár 18 FM és 12 AM állomás tárolható. Egy állomás tárolásához válassza ki a kívánt sávot és állomást. Nyomja meg és egy állomás, válassza ki a kívánt sávot és állomást. Nyomja meg és tartsa lenyomva a kívánt előre beállított gombot (1-6) több mint két másodpercig. Tároláskor az előre beállított szám megjelenik a kijelzőn.
Előre beállított értékek előhívása	Az előre beállított állomások bármikor előhívhatók a megfelelő előre beállított gomb megnyomásával.
Automatikus tárolás	Nyomja meg és tartsa lenyomva a MENU gombot több mint 2 másodpercig, majd nyomja meg a DISP gombot 18 FM és 12 AM állomás automatikus tárolásához.
Előre beállított keresés	Érintse meg a PS gombot az egyes sávokhoz a memóriában tárolt összes előre beállított állomás előhívásához. (Csak a Jensen Smart Remote alkalmazással érhető el)

USB működés

MP3 és FLAC fájlok lejátszása	MP3 fájlok lejátszásához helyezzen be egy MP3 vagy FLAC fájlokat tartalmazó USB-eszközt.
Szám kiválasztása	Nyomja meg a TUNE gombot a következő szám elejére ugráshoz. Nyomja meg a TUNE gombot az előző szám elejére ugráshoz.
Gyors előre- és visszatekerés	Nyomja meg és tartsa lenyomva a TUNE vagy a TUNE gombot egy szám gyors előre- vagy visszatekeréséhez.
Szünet	Nyomja meg a gombot az USB-lejátszás ideiglenes leállításához. Állítsa le az USB-lejátszást. Nyomja meg újra a gombot a lejátszás folytatásához.
Mappaelérés	A mappák a Mappa fel vagy a Mappa le gomb megnyomásával találhatók meg. Körülbelül egy másodperccel a mappa nevének megjelenítése után megjelenik a kiválasztott mappa alatti első fájl, és megkezdődik a lejátszás.
Ismétlés	Nyomja meg az RPT gombot a következő opciók közötti váltáshoz: RPT ALL – Az összes szám lejátszása az USB-eszközön. RPT ONE – A kiválasztott szám folyamatos ismétlése. RPT FOLDER – A kiválasztott mappában lévő összes szám ismétlése.
Véletlenszerű	Nyomja meg az RDM gombot a számok véletlenszerű sorrendben történő lejátszásához; nyomja meg ismét az RDM funkció törléséhez.
Intro	Nyomja meg az INT gombot az egyes számok első 10 másodpercének lejátszásához; nyomja meg ismét az INT funkció törléséhez.

RGB színműködés

Fényerőszabályzó	Nyomja meg a DIM gombot a gombok és az LCD fényerőszintjének beállításához, és forgassa el a hangerőszabályzó gombot balra vagy jobbra a HIGH (alapértelmezett)/MID/LOW kiválasztásához.
Gyors előre beállított szín	Nyomja meg a hangerőszabályzó gombot, miközben a fényerőszint megjelenik a 7 előre beállított szín egyikének kiválasztásához.
A színmód beállítása	Nyomja meg és tartsa lenyomva a hangerőszabályzó gombot több mint két másodpercig a színbeállítás menübe való belépéshez. Forgassa el a hangerőszabályzó gombot balra és jobbra a Szín automatikus (alapértelmezett)/Előre beállított/Egyéni/Villogó mód kiválasztásához. Nyomja meg és tartsa lenyomva a hangerő gombot újra több mint 2 másodpercig az egyes színmódokba való belépéshez.
Automatikus szín	Állítsa be a készüléket úgy, hogy automatikusan váltogasson az összes világítási szín között.
Előre beállított szín	Válasszon a 7 szín (Kék/Zöld/Piros/Sárga/Ibolya/Cián/Fehér) közül.
Egyéni szín	Állítsa be a piros, zöld és kék színeket 0-32 tartományban, hogy testre szabhassa a színeket több mint 32K kombinációhoz. Megjegyzés: Ha a piros, zöld és kék színek mindegyikét 0-ra állítja, az kikapcsolja az összes fényt az LCD-n és a gombokon. A lámpák visszaállításához nyomja meg a DIM gombot, és módosítsa újra a színt a színbeállításban.
Villogó szín	Válasszon egyet a hat különböző szín- és villogó effektus közül, vagy kapcsolja ki. A villogó fények körülbelül 30 másodpercig láthatók, majd visszatérnek a beállítási módba. A beállított szín villogni fog, ha bejövő Bluetooth-hívás érkezik.

Bluetooth működés

Előkészületek

Egy Bluetooth-eszköz használata előtt párosítani és csatlakoztatni kell. Győződjön meg arról, hogy a Bluetooth aktiválva van az eszközén a párosítási folyamat megkezdése előtt.

Új eszköz párosítása

A fejegység folyamatosan sugározza a párosítási jelet, ha nincs eszköz csatlakoztatva. Fejezze be a párosítási sorrendet a Bluetooth-eszközről. További részletekért olvassa el az eszköz használati útmutatóját.

Az eszköz neve "Jensen Media Player"
A Bluetooth jelszó "1234".

Megjegyzés: A fejegység bármilyen üzemmódban lehet a párosítás végrehajtásakor.

Streaming hang hibaelhárítása

A fejegység támogatja az A2DP vezeték nélküli streaming hangot egy Bluetooth mobileszközről közvetlenül a fejegységre. A következő funkciók használhatók a zene vezérlésére:

Nyomja meg a gombot a következő elérhető audió számra ugráshoz.
Nyomja meg a gombot az előző audió számra ugráshoz.
Nyomja meg a gombot a lejátszás és a szünet közötti váltáshoz a lejátszás során.

Jensen J-Link P2 alkalmazás működése

A Jensen J-Link P2 Smart App a végső távirányító a vevőegységéhez. Módosítsa az üzemmódot, az állomást, a dalt, a hangerőt és a beállításokat közvetlenül az okostelefonjáról anélkül, hogy a vevőegység látóterében lenne.
Töltse le a Jensen J-Link P2 Smart App alkalmazást az Apple App Store-ból vagy a Google Play Áruházból, és telepítse okostelefonjára vagy táblagépére (QR-kód letöltési link a jobb oldalon).

Hangaktiválás

A Bluetooth-t párosítani kell az okostelefon és a vevőegység között. Nyomja meg a hangaktiváló gombot, és a vevőegység Bluetooth módba kapcsol, ez aktiválja a Siri vagy a Google Assistant alkalmazást az okostelefonján. A művelet befejezése után manuálisan vissza kell váltania az előző vagy a kívánt módba.

Előlapi 3,5 mm-es Aux bemenet

Csatlakoztasson egy opcionális hangforrást a 3,5 mm-es (előlapi) bemenethez. A hang meghallgatásához válassza a Kiegészítő bemenetet a főmenüből. Szükség szerint állítsa be a hangerőt a külső hangforráson (ha az eszköz fejhallgató kimenetéhez csatlakozik).

Korlátozott egy vagy két év garancia

További információért és a legközelebbi hivatalos szervizközpont helyének megismeréséhez kérjük, vegye fel velünk a kapcsolatot az alábbi módszerek egyikén:

Hívjon minket ingyenesen a (888) 921-4088 telefonszámon
Írjon nekünk e-mailt a cs@jensenmobile.com címre

Műszaki adatok

FM tuner	Hangolási tartomány: 87,5 MHz-107,9 MHz Használható érzékenység: 8,5 dBf 50 dB csendesítési érzékenység: 10 dBf Sztereó elválasztás 1 kHz-en: >30dB Frekvenciaválasz: 30Hz-13kHz
AM tuner	Hangolási tartomány: 530 kHz-1710 kHz Használható érzékenység: <42dBu Frekvenciaválasz: 30Hz-2,2kHz
Általános	Hangszóró kimeneti impedancia: 4~8 ohm Vonal kimeneti feszültség: 2 Volts RMS Méretek: 7" x 3,8" x 2" (178 x 97 x 50 mm)

A tervezés és a műszaki adatok értesítés nélkül változhatnak.

CEA-2006 teljesítmény szabványos specifikációk
(referencia: 14,4VDC +/- 0,2V, 20Hz~20kHz)
Teljesítmény: 16 Watt RMS x 4 csatorna 4 ohmon és < 1% THD+N
Jel/Zaj arány: 75dBA (referencia: 1 watt 4 ohmon)

Hibaelhárítás

Probléma	Ok	Teendő
A készülék nem kapcsol be/nincs áram	A sárga vezeték nincs csatlakoztatva, vagy a feszültség helytelen. A piros vezeték nincs csatlakoztatva, vagy a feszültség helytelen.	Ellenőrizze a csatlakozásokat a megfelelő feszültség (11~16VDC) érdekében.
	A fekete vezeték nincs csatlakoztatva	Ellenőrizze a földeléshez való csatlakozást
	A biztosíték kiégett	Cserélje ki a biztosítékot
A készülék kap áramot, de nincs hang	A hangszóró vezetékek nincsenek csatlakoztatva	Ellenőrizze a csatlakozásokat a hangszóróknál
A készülék kap áramot, de nincs hang	Egy vagy több hangszóró vezeték érinti egymást, vagy érinti a váz földelését	Szigetelje el az összes csupasz hangszóró vezetéket egymástól és a váz földelésétől
A készülék kiégeti a biztosítékokat	A sárga vagy a piros vezeték érinti a váz földelését	Ellenőrizze, hogy nincs-e becsípődött vezeték
	A hangszóró vezetékek érintik a váz földelését	Ellenőrizze, hogy nincs-e becsípődött vezeték
	Helytelen biztosíték névleges érték	Használjon megfelelő névleges értékű biztosítékot
Nincs fájl a kijelzőn	Nem találhatók lejátszható MP3 fájlok az eszközön	Ellenőrizze az eszközön, hogy vannak-e érvényes MP3 fájlok
Nincs támogatás a kijelzőn	Érvénytelen ID3 tag verzió van jelen	Az 1.0–2.0 verziójú ID3 tagek támogatottak.
