Preparação
Leia todo o manual antes da instalação.
Antes de Começar
- Desconecte o terminal negativo da bateria. Consulte um técnico qualificado para obter instruções.
- Evite instalar a unidade onde ela possa estar sujeita a altas temperaturas, como luz solar direta, ou onde possa estar sujeita a poeira, sujeira ou vibração excessiva.
Montagem da Unidade Central
Montagem DIN típica
- Insira a luva de montagem no kit de instalação ou painel.
![]()
- Dobre várias abas de montagem ao redor da luva de montagem até que a luva de montagem esteja segura.
![]()
- Conecte todos os chicotes de fiação e deslize a unidade principal para dentro da luva de montagem até que ela se encaixe no lugar.
![]()
- Use as chaves de remoção para remover a unidade.
![]()
Diagrama de Fiação
FUSÍVEL
Ao substituir o fusível, certifique-se de que o novo fusível seja do tipo e amperagem corretos. O uso de um fusível incorreto pode danificar o rádio. A unidade usa um fusível ATM de 10 ampères localizado ao lado do dissipador de calor

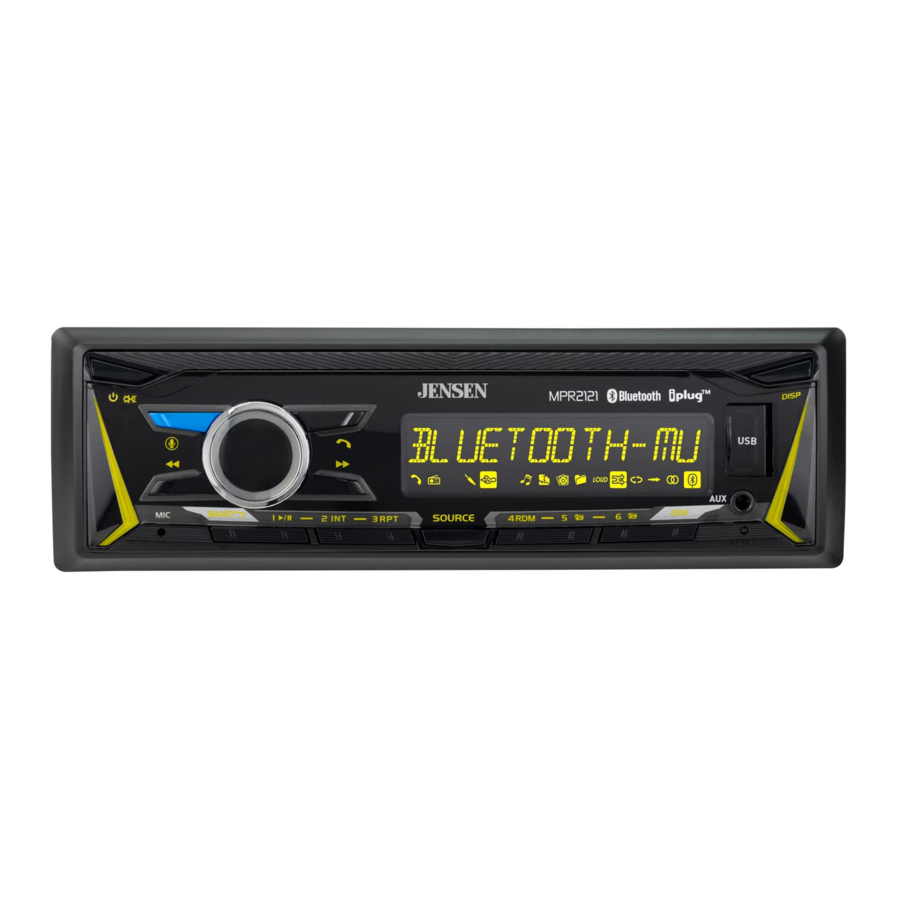

Locais de Controle
- Ligar/Desligar/Mudo
- Controle de Voz
- Sintonizar/Faixa para Baixo
- Botão de Volume
- Conversa Bluetooth
- Sintonizar/Faixa para Cima
- Porta USB
- Tela
- Entrada Auxiliar
- Reiniciar
- Dimmer
- Predefinição 6/Pasta para Cima
- Predefinição 5/Pasta para Baixo
- Predefinição 4/Aleatório
- Fonte
- Predefinição 3/Repetir
- Predefinição 2/Intro
- Predefinição 1/Reproduzir/Pausar
- Banda/Voltar
- Microfone
Operação Geral
| Ligar/Desligar | Pressione o botão  para ligar a unidade. Pressione novamente para desligar a unidade. |
| Alterando Fontes | Pressione SOURCE para selecionar entre Rádio, USB, Entrada Auxiliar e Bluetooth. Os modos de operação são mostrados no visor. |
| Volume | Ajuste o volume usando o botão de volume (00-40). |
| Mudo | Pressione para silenciar o áudio. Pressione novamente para retomar a audição no volume selecionado anteriormente. |
| Entrada Auxiliar | Insira um cabo de 3,5 mm na porta AUX frontal da unidade. |
| Reiniciar | Pressione o botão RESET para redefinir a unidade para as configurações de fábrica se ocorrer uma operação anormal. O botão de reinicialização está localizado no painel frontal. |
| Ajustando o Relógio | Com a unidade ligada, pressione DISP para exibir a hora do relógio. Pressione e segure DISP até que as horas comecem a piscar, então solte. Gire o botão de volume para ajustar a hora. Pressione e segure DISP para finalizar a configuração do relógio. |
| Tela | Pressione DISP para alternar a exibição entre várias informações exibidas. |
| Áudio/Menu | Pressione o botão de volume momentaneamente para selecionar entre as funções de áudio. Pressione e segure o botão de volume por mais de dois segundos para selecionar entre as funções do menu. Gire o botão de volume para a esquerda/direita para ajustar ou ativar a função/áudio desejado. |
Operação do Sintonizador AM/FM
| Busca de Sintonia | Pressione TUNE  ou TUNE  para buscar a estação forte anterior ou seguinte. |
| Sintonia Manual | Pressione e segure TUNE ou TUNE para entrar no modo de sintonia manual, então pressione TUNE ou TUNE momentaneamente para alterar a frequência do rádio para cima ou para baixo um passo de cada vez. Pressione e segure TUNE ou TUNE para avançar rapidamente. |
| Banda | Pressione BAND para selecionar entre as bandas FM1, FM2, FM3, AM1 e AM2. Até seis predefinições podem ser programadas para cada banda, permitindo que até 18 estações FM e 12 estações AM sejam armazenadas na memória. |
| Armazenando Predefinições | Até 18 estações FM e 12 AM podem ser armazenadas. Para armazenar uma estação, selecione a banda e a estação desejadas. Pressione e uma estação, selecione a banda e a estação desejadas. Pressione e segure o botão de predefinição desejado (1-6) por mais de dois segundos. Quando armazenado, o número predefinido aparecerá no visor. |
| Recuperando Predefinições | As estações predefinidas podem ser recuperadas a qualquer momento pressionando o botão predefinido correspondente. |
| Armazenamento Automático | Pressione e segure MENU por mais de 2 segundos, então pressione DISP para armazenar 18 estações FM e 12 estações AM automaticamente. |
| Digitalização Predefinida | Toque em PS para recuperar cada estação predefinida que foi armazenada na memória para cada banda. (Disponível apenas com o aplicativo Jensen Smart Remote) |
Operação USB
| Reproduzindo Arquivos MP3 e FLAC | Para reproduzir arquivos MP3, insira um dispositivo USB contendo arquivos MP3 ou FLAC. |
| Seleção de Faixa | Pressione TUNE para pular para o início da próxima faixa. Pressione TUNE para pular para o início da faixa anterior. |
| Avanço Rápido e Retrocesso | Pressione e segure TUNE ou TUNE para avançar ou retroceder uma faixa rapidamente. |
| Pausar | Pressione  para interromper temporariamente a reprodução USB. interromper a reprodução USB.Pressione novamente para retomar a reprodução. |
| Acesso à Pasta | As pastas podem ser encontradas pressionando Pasta para Cima ou Pasta para Baixo. Cerca de um segundo após o nome da pasta ser exibido, o primeiro arquivo na pasta selecionada será exibido e a reprodução começará. |
| Repetir | Pressione RPT para alternar entre as seguintes opções:
|
| Aleatório | Pressione RDM para reproduzir as faixas em ordem aleatória; pressione novamente para cancelar a função RDM. |
| Intro | Pressione INT para reproduzir os primeiros 10 segundos de cada faixa; pressione novamente para cancelar a função INT. |
Operação de Cor RGB
| Dimmer | Pressione DIM para ajustar o nível do dimmer para os botões e LCD, e gire o botão de volume para a esquerda ou direita para selecionar ALTO (padrão)/MÉDIO/BAIXO. |
| Cor Predefinida Rápida | Pressione o botão de volume enquanto o nível do dimmer está sendo exibido para selecionar uma das 7 cores predefinidas. |
| Ajustando o Modo de Cor | Pressione e segure o botão de volume por mais de dois segundos para entrar no menu de configuração de cor. Gire o botão de volume para a esquerda e para a direita para selecionar o modo Cor Automática (padrão)/Predefinida/Personalizada/Flash. Pressione e segure o botão de volume por mais de 2 segundos novamente para entrar em cada modo de cor. |
| Cor Automática | Defina a unidade para alternar entre todas as cores de iluminação automaticamente. |
| Cor Predefinida | Selecione uma das 7 cores (Azul/Verde/Vermelho/Amarelo/Violeta/Ciano/Branco). |
| Cor Personalizada | Ajuste cada vermelho, verde e azul na faixa de 0 a 32 para personalizar suas cores para mais de 32 mil combinações. Nota: Ajustar cada nível de vermelho, verde e azul para 0 desligará todas as luzes no LCD e nos botões. Para ligar as luzes novamente, pressione DIM e altere a cor novamente na configuração de cor. |
| Cor Flash | Selecione uma entre seis cores diferentes e luzes de efeito de flash ou desligue-o. As luzes de flash serão demonstradas por cerca de 30 segundos e voltarão ao modo de configuração. A cor ajustada será piscada quando houver uma chamada Bluetooth recebida. |
Operação Bluetooth
| Preparação | Antes de usar um dispositivo Bluetooth, ele deve ser emparelhado e conectado. Certifique-se de que o Bluetooth está ativado em seu dispositivo antes de iniciar o processo de emparelhamento. |
| Emparelhando um Novo Dispositivo | A unidade principal transmite o sinal de emparelhamento constantemente quando nenhum dispositivo está conectado. Complete a sequência de emparelhamento de seu dispositivo Bluetooth. Consulte o manual do proprietário de seu dispositivo para obter mais detalhes. O nome do dispositivo é "Jensen Media Player" Nota: A unidade principal pode estar em qualquer modo de operação quando o emparelhamento é realizado. |
| Solução de Problemas de Streaming de Áudio | A unidade principal suporta streaming de áudio sem fio A2DP de um dispositivo móvel Bluetooth diretamente para sua unidade principal. As seguintes funções podem ser usadas para controlar a música:
|
para pular para a próxima faixa de áudio disponível.
para pular para a faixa de áudio anterior.
para alternar entre reproduzir e pausar durante a reprodução. Operação do Aplicativo Jensen J-Link P2
O aplicativo inteligente Jensen J-Link P2 é o controle remoto definitivo para o seu receptor. Altere o modo, estação, música, volume e configurações diretamente do seu smartphone sem estar na linha de visão do receptor.
Baixe o aplicativo inteligente Jensen J-Link P2 da Apple App Store ou Google Play Store e instale-o em seu smartphone ou tablet (link de download do código QR à direita).
Ativação por Voz
O Bluetooth deve ser emparelhado entre o seu smartphone e o receptor. Pressione o botão de ativação por voz e o receptor mudará para o modo Bluetooth. Isso ativará o Siri ou o Google Assistant em seu smartphone. Você precisará voltar manualmente para o modo anterior ou desejado assim que esta operação for encerrada.
Entrada Auxiliar Frontal de 3,5 mm
Conecte uma fonte de áudio opcional na entrada de 3,5 mm (painel frontal). Selecione a entrada auxiliar no menu principal para ouvir o áudio. Ajuste o volume na fonte de áudio externa conforme necessário (se conectado à saída de fone de ouvido do dispositivo).
Garantia Limitada de Um Ano ou Dois Anos
Para obter mais informações e a localização do centro de serviço autorizado mais próximo, entre em contato conosco por um dos seguintes métodos:
- Ligue para nós gratuitamente em (888) 921-4088
- Envie-nos um e-mail para cs@jensenmobile.com
Especificações
| Sintonizador FM | Faixa de sintonização: 87,5MHz-107,9MHz Sensibilidade utilizável: 8,5dBf Sensibilidade de silenciamento de 50dB: 10dBf Separação estéreo @ 1kHz: >30dB Resposta de frequência: 30Hz-13kHz |
| Sintonizador AM | Faixa de sintonização: 530kHz-1710kHz Sensibilidade utilizável: <42dBu Resposta de frequência: 30Hz-2,2kHz |
| Geral | Impedância de saída do alto-falante: 4~8 ohms Tensão de saída de linha: 2 Volts RMS Dimensões: 7" x 3,8" x 2" (178 x 97 x 50 mm) |
Design e especificações sujeitos a alterações sem aviso prévio.
Especificações Padrão de Potência CEA-2006
(referência: 14,4VCC +/- 0,2V, 20Hz~20kHz)
Saída de Potência: 16 Watts RMS x 4 canais a 4 ohms e < 1% THD+N
Relação Sinal/Ruído: 75dBA (referência: 1 watt em 4 ohms)
Solução de Problemas
| Problema | Causa | Ação |
A unidade não liga/sem energia | Fio amarelo não conectado ou tensão incorreta Fio vermelho não conectado ou tensão incorreta | Verifique as conexões para a tensão adequada (11~16VCC) |
| Fio preto não conectado | Verifique a conexão com o aterramento | |
| Fusível queimado | Substitua o fusível | |
A unidade tem energia, mas não tem som | Fios do alto-falante não conectados | Verifique as conexões nos alto-falantes |
| Um ou mais fios do alto-falante tocando uns nos outros ou tocando no aterramento do chassi | Isole todos os fios desencapados do alto-falante uns dos outros e do aterramento do chassi | |
A unidade queima fusíveis | Fio amarelo ou vermelho tocando no aterramento do chassi | Verifique se há fios presos |
| Fios do alto-falante tocando no aterramento do chassi | Verifique se há fios presos | |
| Classificação incorreta do fusível | Use um fusível com a classificação correta | |
NENHUM ARQUIVO aparece na tela | Nenhum arquivo MP3 reproduzível encontrado no dispositivo | Verifique o dispositivo para obter arquivos MP3 válidos |
NENHUM SUPORTE aparece na tela | Uma versão de tag ID3 inválida está presente | As tags ID3 da versão 1.0 a 2.0 são suportadas. |
Suporte ao Cliente
1-888-921-4088
(Segunda a Sexta, 9h às 17h EST)
Visite https://www.jensenmobile.com
