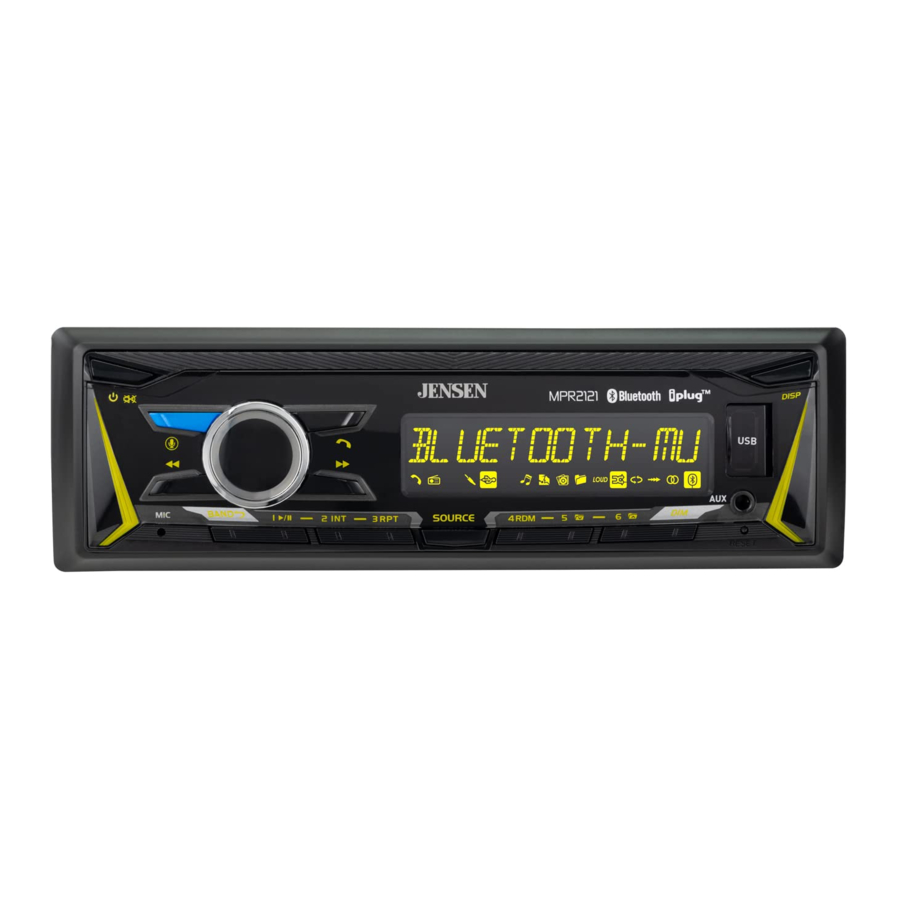

Jensen MPR2121 - Manual do recetor sem mecanismo

Conteúdo

Preparação

Leia o manual completo antes da instalação.

Antes de começar

  • Desligue o terminal negativo da bateria. Consulte um técnico qualificado para obter instruções.
  • Evite instalar a unidade onde esta possa estar sujeita a altas temperaturas, como a luz solar direta, ou onde possa estar sujeita a poeira, sujidade ou vibração excessiva.

Montagem da unidade principal

Montagem DIN típica

  1. Insira a manga de montagem no kit de instalação ou no painel.
  2. Dobre várias patilhas de montagem à volta da manga de montagem até que a manga de montagem esteja segura.
  3. Ligue todos os cabos e deslize a unidade principal para dentro da manga de montagem até encaixar no lugar.
  4. Use as chaves de remoção para remover a unidade.

Diagrama de cablagem

Diagrama de cablagem

FUSÍVEL
Ao substituir o fusível, certifique-se de que o novo fusível é do tipo e amperagem corretos. Utilizar um fusível incorreto pode danificar o rádio. A unidade utiliza um fusível ATM de 10 amp localizado junto ao dissipador de calor

Localizações dos controlos

Localizações dos controlos

  1. Ligar/Desligar/Silenciar
  2. Controlo de voz
  3. Sintonizar/Faixa para baixo
  4. Botão de volume
  5. Conversa Bluetooth
  6. Sintonizar/Faixa para cima
  7. Porta USB
  8. Ecrã
  9. Entrada auxiliar
  10. Repor
  11. Regulador de intensidade
  12. Predefinição 6/Pasta para cima
  13. Predefinição 5/Pasta para baixo
  14. Predefinição 4/Aleatório
  15. Fonte
  16. Predefinição 3/Repetir
  17. Predefinição 2/Intro
  18. Predefinição 1/Reproduzir/Pausar
  19. Banda/Voltar
  20. Microfone

Funcionamento geral

Ligar/Desligar Prima o botão para ligar a unidade. Prima novamente para desligar a unidade.
Alterar fontes Prima SOURCE (FONTE) para selecionar entre Rádio, USB, Entrada auxiliar e Bluetooth. Os modos de funcionamento são apresentados no ecrã.
Volume Ajuste o volume utilizando o botão de volume (00-40).
Silenciar Prima para silenciar o áudio. Prima novamente para retomar a audição com o volume selecionado anteriormente.
Entrada auxiliar Insira um cabo de 3,5 mm na porta AUX frontal da unidade.
Repor Prima o botão RESET (REPOR) para repor as definições de fábrica da unidade se ocorrer um funcionamento anormal. O botão Reset (Repor) está localizado no painel frontal.
Definir o relógio Com a unidade ligada, prima DISP para apresentar a hora. Prima sem soltar DISP até que as horas comecem a piscar e, em seguida, solte. Rode o botão de volume para ajustar a hora. Prima sem soltar DISP para terminar a definição do relógio.
Ecrã Prima DISP para alternar o ecrã entre várias informações apresentadas.
Áudio/Menu Prima momentaneamente o botão de volume para selecionar entre as funções de áudio.
Prima sem soltar o botão de volume durante mais de dois segundos para selecionar entre as funções do menu.
Rode o botão de volume para a esquerda/direita para ajustar ou ativar a função/áudio pretendido.

Funcionamento do sintonizador AM/FM

Sintonia de procura Prima TUNE (SINTONIZAR) ou TUNE (SINTONIZAR) para procurar a estação forte anterior ou seguinte.
Sintonia manual Prima sem soltar TUNE (SINTONIZAR) ou TUNE (SINTONIZAR) para entrar no modo de sintonia manual e, em seguida, prima TUNE (SINTONIZAR) ou TUNE (SINTONIZAR) momentaneamente para alterar a frequência do rádio um passo de cada vez para cima ou para baixo. Prima sem soltar TUNE (SINTONIZAR) ou TUNE (SINTONIZAR) para avançar rapidamente.
Banda Prima BAND (BANDA) para selecionar entre as bandas FM1, FM2, FM3, AM1 e AM2. Podem ser programadas até seis predefinições para cada banda, permitindo que até 18 estações FM e 12 estações AM sejam armazenadas na memória.
Armazenar predefinições Podem ser armazenadas até 18 estações FM e 12 estações AM. Para armazenar uma estação, selecione a banda e a estação pretendidas. Prima e uma estação, selecione a banda e a estação pretendidas. Prima sem soltar o botão de predefinição pretendido (1-6) durante mais de dois segundos. Quando armazenado, o número da predefinição aparecerá no ecrã.
Relembrar predefinições As estações predefinidas podem ser relembradas a qualquer momento premindo o botão de predefinição correspondente.
Armazenar automaticamente Prima sem soltar MENU durante mais de 2 segundos e, em seguida, prima DISP para armazenar 18 estações FM e 12 estações AM automaticamente.
Analisar predefinições Toque em PS para relembrar cada estação predefinida que foi armazenada na memória para cada banda. (Disponível apenas com a aplicação Jensen Smart Remote)

Funcionamento USB

Reproduzir ficheiros MP3 e FLAC Para reproduzir ficheiros MP3, insira um dispositivo USB contendo ficheiros MP3 ou FLAC.
Selecionar faixa Prima TUNE (SINTONIZAR) para saltar para o início da faixa seguinte. Prima TUNE (SINTONIZAR) para saltar para o início da faixa anterior.
Avanço e retrocesso rápidos Prima sem soltar TUNE (SINTONIZAR) ou TUNE (SINTONIZAR) para avançar ou retroceder rapidamente uma faixa.
Pausa Prima para parar temporariamente a reprodução USB. parar a reprodução USB.
Prima novamente para retomar a reprodução.
Acesso à pasta As pastas podem ser encontradas premindo Pasta para cima ou Pasta para baixo. Cerca de um segundo após a apresentação do nome da pasta, o primeiro ficheiro na pasta selecionada será apresentado e a reprodução será iniciada.
Repetir Prima RPT para alternar entre as seguintes opções:
  • RPT ALL - Reproduz todas as faixas no dispositivo USB.
  • RPT ONE - Repete continuamente a faixa selecionada.
  • RPT FOLDER - Repete todas as faixas na pasta selecionada.
Aleatório Prima RDM para reproduzir faixas em ordem aleatória; prima novamente para cancelar a função RDM.
Intro Prima INT para reproduzir os primeiros 10 segundos de cada faixa; prima novamente para cancelar a função INT.

Funcionamento da cor RGB

Regulador de intensidade Prima DIM para ajustar o nível do regulador de intensidade para os botões e o LCD e rode o botão de volume para a esquerda ou para a direita para selecionar HIGH (ALTO) (predefinição)/MID (MÉDIO)/LOW (BAIXO).
Cor predefinida rápida Prima o botão de volume enquanto o nível do regulador de intensidade está a ser apresentado para selecionar uma de 7 cores predefinidas.
Definir o modo de cor Prima sem soltar o botão de volume durante mais de dois segundos para entrar no menu de definição de cor. Rode o botão de volume para a esquerda e para a direita para selecionar o modo Color Auto (Cor automática) (predefinição)/Preset (Predefinido)/Custom (Personalizado)/Flash. Prima sem soltar o botão de volume durante mais de 2 segundos novamente para entrar em cada modo de cor.
Cor automática Defina a unidade para rodar automaticamente entre todas as cores de iluminação.
Cor predefinida Selecione uma das 7 cores (Azul/Verde/Vermelho/Amarelo/Violeta/Ciano/Branco).
Cor personalizada

Ajuste cada vermelho, verde e azul no intervalo de 0-32 para personalizar as suas cores para mais de 32 000 combinações.

Nota: Ajustar cada nível de vermelho, verde e azul para 0 irá desligar todas as luzes no LCD e nos botões. Para voltar a ligar as luzes, prima DIM e altere a cor novamente na definição de cor.

Cor de flash Selecione uma entre seis luzes de cor e efeito de flash diferentes ou desligue-a. As luzes de flash serão demonstradas durante cerca de 30 segundos e voltarão ao modo de definição. A cor ajustada será emitida em flash quando houver uma chamada Bluetooth a chegar.

Funcionamento Bluetooth

Preparação Antes de utilizar um dispositivo Bluetooth, este deve ser emparelhado e ligado. Certifique-se de que o Bluetooth está ativado no seu dispositivo antes de iniciar o processo de emparelhamento.
Emparelhar um novo dispositivo

A unidade principal transmite o sinal de emparelhamento constantemente quando nenhum dispositivo está ligado. Conclua a sequência de emparelhamento a partir do seu dispositivo Bluetooth. Consulte o manual do proprietário do seu dispositivo para obter mais detalhes.

O nome do dispositivo é "Jensen Media Player"
A palavra-passe do Bluetooth é "1234".

Nota: A unidade principal pode estar em qualquer modo de funcionamento quando o emparelhamento é efetuado.

Resolução de problemas de transmissão de áudio A unidade principal suporta transmissão de áudio sem fios A2DP de um dispositivo móvel Bluetooth diretamente para a sua unidade principal. As seguintes funções podem ser utilizadas para controlar a música:
  • Prima para saltar para a faixa de áudio disponível seguinte.
  • Prima para saltar para a faixa de áudio anterior.
  • Prima para alternar entre reproduzir e pausar durante a reprodução.

A aplicação Jensen J-Link P2 Smart é o derradeiro controlo remoto para o seu recetor. Altere o modo, a estação, a música, o volume e as definições diretamente do seu smartphone sem estar na linha de visão do recetor.
Descarregue a aplicação Jensen J-Link P2 Smart da Apple App Store ou da Google Play Store e instale-a no seu smartphone ou tablet (link de descarregamento do código QR à direita).

www.apple.com

play.google.com

Ativação por voz

O Bluetooth deve ser emparelhado entre o seu smartphone e o recetor. Prima o botão de ativação por voz e o recetor irá mudar para o modo Bluetooth. Isto irá ativar o Siri ou o Assistente Google no seu smartphone. Terá de voltar manualmente para o modo anterior ou pretendido assim que esta operação terminar.

Entrada auxiliar frontal de 3,5 mm

Ligue uma fonte de áudio opcional à entrada de 3,5 mm (painel frontal). Selecione Entrada auxiliar no Menu principal para ouvir áudio. Ajuste o volume na fonte de áudio externa conforme necessário (se ligado à saída de auscultadores do dispositivo).

Garantia limitada de um ou dois anos

Para obter mais informações e a localização do centro de assistência autorizado mais próximo, contacte-nos através de um dos seguintes métodos:

  • Ligue-nos gratuitamente para o número (888) 921-4088
  • Envie-nos um e-mail para cs@jensenmobile.com

Especificações

Sintonizador FM Intervalo de sintonização: 87,5 MHz-107,9 MHz
Sensibilidade útil: 8,5 dBf
Sensibilidade de silenciamento de 50 dB: 10 dBf
Separação estéreo a 1 kHz: >30 dB
Resposta de frequência: 30 Hz-13 kHz
Sintonizador AM Intervalo de sintonização: 530 kHz-1710 kHz
Sensibilidade útil: <42 dBu
Resposta de frequência: 30 Hz-2,2 kHz
Geral Impedância da saída do altifalante: 4~8 ohms
Tensão da saída de linha: 2 volts RMS
Dimensões: 7" x 3,8" x 2" (178 x 97 x 50 mm)

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Especificações padrão de potência CEA-2006
(referência: 14,4 V CC +/- 0,2 V, 20 Hz~20 kHz)
Saída de potência: 16 watts RMS x 4 canais a 4 ohms e < 1% THD+N
Relação sinal/ruído: 75 dBA (referência: 1 watt em 4 ohms)

Resolução de problemas

Problema Causa Ação

A unidade não liga/sem alimentação

 Fio amarelo não ligado ou tensão incorreta Fio vermelho não ligado ou tensão incorreta Verifique as ligações para obter a tensão adequada (11~16 V CC)
Fio preto não ligado Verifique a ligação à terra
Fusível queimado Substitua o fusível

A unidade tem alimentação, mas não tem som

 Fios do altifalante não ligados Verifique as ligações nos altifalantes
Um ou mais fios do altifalante a tocar uns nos outros ou a tocar na terra do chassis Isole todos os fios desencapados do altifalante uns dos outros e da terra do chassis

A unidade queima fusíveis

 Fio amarelo ou vermelho a tocar na terra do chassis Verifique se existe um fio entalado
Fios do altifalante a tocar na terra do chassis Verifique se existe um fio entalado
Classificação incorreta do fusível Utilize um fusível com a classificação correta

NENHUM FICHEIRO aparece no ecrã

 Não foram encontrados ficheiros MP3 reproduzíveis no dispositivo Verifique se o dispositivo tem ficheiros MP3 válidos

NENHUM SUPORTE aparece no ecrã

 Está presente uma versão de etiqueta ID3 inválida As etiquetas ID3 da versão 1.0 a 2.0 são suportadas.

Apoio ao cliente
1-888-921-4088
(De segunda a sexta-feira, das 9h00 às 17h00 EST)
Visite https://www.jensenmobile.com
