Voorbereiding
Lees de volledige handleiding voor installatie.
Voordat u begint
- Koppel de negatieve accupool los. Raadpleeg een gekwalificeerde technicus voor instructies.
- Vermijd installatie van het apparaat op plaatsen die blootstaan aan hoge temperaturen, zoals direct zonlicht, of op plaatsen die blootstaan aan stof, vuil of overmatige trillingen.
De head-unit monteren
Typische DIN-montage
- Plaats de montagehuls in de installatiekit of het dashboard.
![]()
- Buig meerdere montage lipjes rond de montagehuls totdat de montagehuls vastzit.
![]()
- Sluit alle kabelbomen aan en schuif de head-unit in de montagehuls totdat deze op zijn plaats klikt.
![]()
- Gebruik de verwijderingssleutels om de unit te verwijderen.
![]()

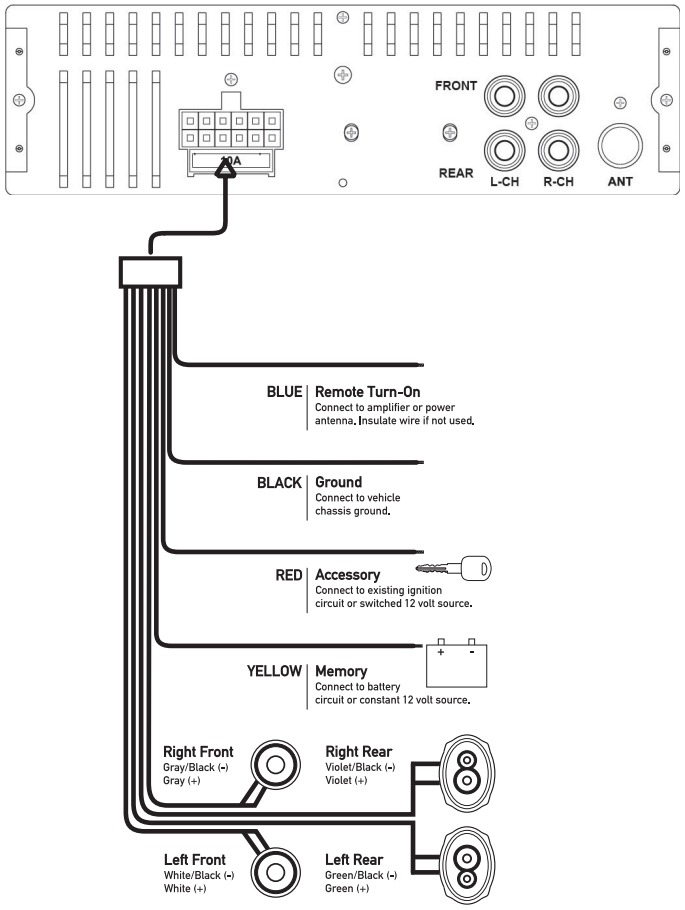

Bedradingsschema
ZEKERING
Zorg er bij het vervangen van de zekering voor dat de nieuwe zekering het juiste type en de juiste stroomsterkte heeft. Het gebruik van een onjuiste zekering kan de radio beschadigen. Het apparaat gebruikt een 10 ampère ATM-zekering die zich naast het koellichaam bevindt

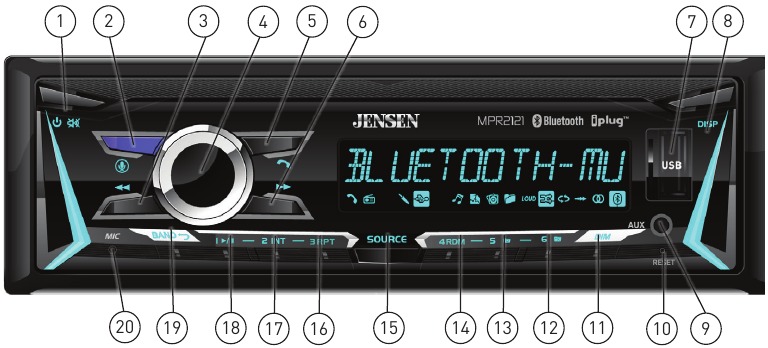

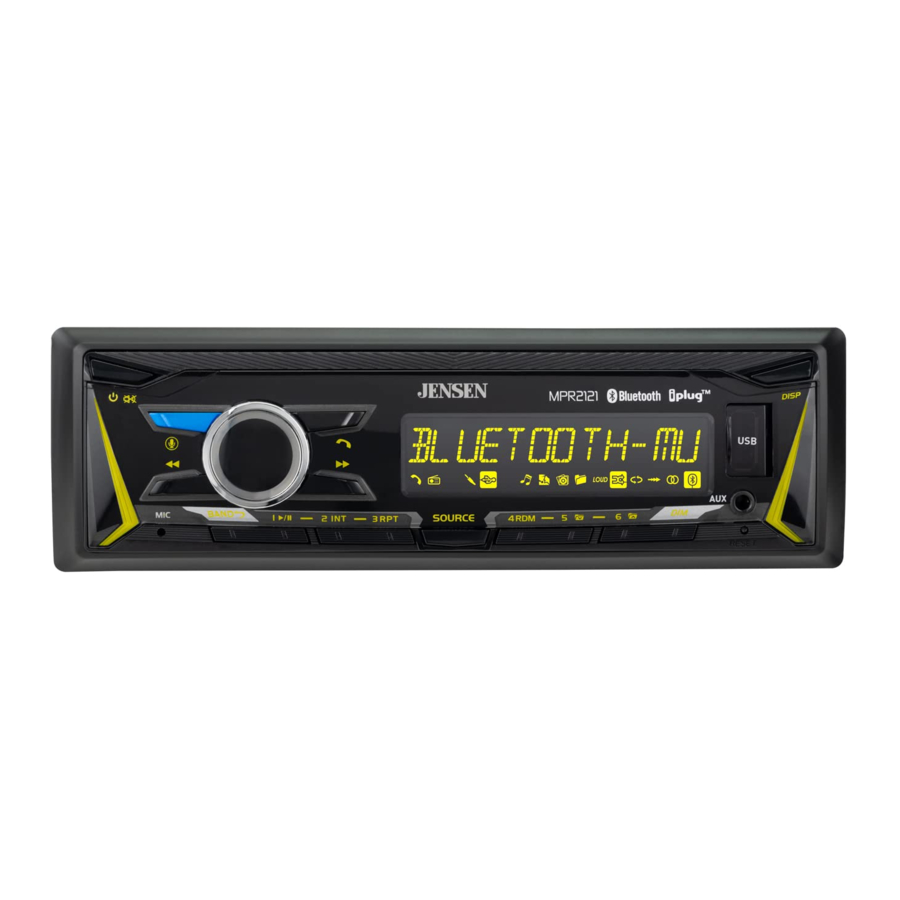

Bedieningslocaties
- Aan/uit-knop / Dempen
- Spraakbesturing
- Lager afstemmen/Track omlaag
- Volumeknop
- Bluetooth-gesprek
- Hoger afstemmen/Track omhoog
- USB-poort
- Weergave
- Auxiliaire ingang
- Reset
- Dimmer
- Preset 6 / Map omhoog
- Preset 5 / Map omlaag
- Preset 4 / Willekeurig
- Bron
- Preset 3 / Herhalen
- Preset 2 / Intro
- Preset 1 / Afspelen/Pauze
- Band / Ga terug
- Microfoon
Algemene bediening
| Aan/uitzetten | Druk op de  knop om het apparaat aan te zetten. Druk nogmaals op om het apparaat uit te zetten. |
| Bronnen wijzigen | Druk op SOURCE om te selecteren tussen Radio, USB, Auxiliary Input en Bluetooth. De gebruiksmodi worden weergegeven in het display. |
| Volume | Pas het volume aan met de volume knob (00-40). |
| Dempen | Druk hierop om het geluid uit te schakelen. Druk nogmaals om te luisteren met het eerder geselecteerde volume. |
| Auxiliaire ingang | Steek een 3,5mm kabel in de AUX-poort aan de voorkant van het apparaat. |
| Reset | Druk op de RESET button om het apparaat terug te zetten naar de fabrieksinstellingen als er een abnormale werking optreedt. De reset button bevindt zich op het voorpaneel. |
| De klok instellen | Als het apparaat aan staat, druk dan op DISP om de kloktijd weer te geven. Houd DISP ingedrukt totdat de uren beginnen te knipperen en laat dan los. Draai aan de volume knob om de tijd aan te passen. Houd DISP ingedrukt om de klokinstelling te voltooien. |
| Weergave | Druk op DISP om te schakelen tussen verschillende weergegeven informatie. |
| Audio / Menu | Druk kort op de volume knob om te selecteren tussen audiofuncties. Houd de volume knob langer dan twee seconden ingedrukt om te selecteren tussen de menufuncties. Draai de volume knob naar links/rechts om de gewenste functie/audio aan te passen of te activeren. |
AM/FM Tuner Bediening
| Seek Tuning | Druk op TUNE  of TUNE  om naar de vorige of volgende sterke zender te zoeken. |
| Handmatig afstemmen | Houd TUNE of TUNE ingedrukt om de handmatige afstemmodus te activeren, druk vervolgens kort op TUNE of TUNE om de radiofrequentie één stap tegelijk omhoog of omlaag te wijzigen. Houd TUNE of TUNE ingedrukt om snel vooruit te gaan. |
| Band | Druk op BAND om te selecteren tussen FM1, FM2, FM3, AM1 en AM2 banden. Er kunnen maximaal zes presets worden geprogrammeerd voor elke band, waardoor maximaal 18 FM-zenders en 12 AM-zenders in het geheugen kunnen worden opgeslagen. |
| Presets opslaan | Er kunnen maximaal 18 FM- en 12 AM-zenders worden opgeslagen. Om een zender op te slaan, selecteert u de gewenste band en zender. Druk op en een zender, selecteer de gewenste band en zender. Houd de gewenste preset button (1-6) langer dan twee seconden ingedrukt. Wanneer opgeslagen, verschijnt het presetnummer in het display. |
| Presets oproepen | Vooraf ingestelde zenders kunnen op elk moment worden opgeroepen door op de bijbehorende preset button te drukken. |
| Automatisch opslaan | Houd MENU langer dan 2 seconden ingedrukt en druk vervolgens op DISP om automatisch 18 FM-zenders en 12 AM-zenders op te slaan. |
| Preset scannen | Raak PS aan om elke vooraf ingestelde zender op te roepen die voor elke band in het geheugen is opgeslagen. (Alleen beschikbaar met de Jensen Smart Remote App) |
USB-bediening
| MP3- & FLAC-bestanden afspelen | Om MP3-bestanden af te spelen, steekt u een USB-apparaat met MP3- of FLAC-bestanden in. |
| Track selecteren | Druk op TUNE om naar het begin van het volgende nummer te springen. Druk op TUNE om naar het begin van het vorige nummer te springen. |
| Snel vooruit en achteruit spoelen | Houd TUNE of TUNE ingedrukt om een nummer snel vooruit of achteruit te spoelen. |
| Pauze | Druk op  om het afspelen van USB tijdelijk te stoppen. stop USB playback.Druk nogmaals op om het afspelen te hervatten. |
| Map toegang | Mappen zijn te vinden door op Folder Up of Folder Down te drukken. Ongeveer een seconde nadat de mapnaam wordt weergegeven, wordt het eerste bestand onder de geselecteerde map weergegeven en begint het afspelen. |
| Herhalen | Druk op RPT om te schakelen tussen de volgende opties:
|
| Willekeurig | Druk op RDM om nummers in willekeurige volgorde af te spelen; druk nogmaals om de RDM-functie te annuleren. |
| Intro | Druk op INT om de eerste 10 seconden van elk nummer af te spelen; druk nogmaals om de INT-functie te annuleren. |
RGB Kleurbediening
| Dimmer | Druk op DIM om het dimniveau voor de buttons en LCD aan te passen en draai de volume knob naar links of rechts om HOOG (standaard)/MID/LAAG te selecteren. |
| Snel voorkeuze kleur | Druk op de volume knob terwijl het dimniveau wordt weergegeven om een van de 7 voorkeurkleuren te selecteren. |
| De kleurmodus instellen | Houd de volume knob langer dan twee seconden ingedrukt om het kleurinstellingmenu te openen. Draai de volume knob naar links en rechts om Color Auto (standaard)/Preset/Custom/Flash mode te selecteren. Houd de volume knob nogmaals langer dan 2 seconden ingedrukt om elke kleurmodus te openen. |
| Auto Color | Stel het apparaat in om automatisch tussen alle verlichtingskleuren te roteren. |
| Voorkeurkleur | Selecteer een van de 7 kleuren (Blauw/Groen/Rood/Geel/Violet/Cyaan/Wit). |
| Aangepaste kleur | Pas elk rood, groen en blauw aan in het bereik van 0-32 om uw kleuren aan te passen voor meer dan 32K combinaties. Opmerking: Als u elk rood-, groen- en blauwniveau aanpast naar 0, worden alle lampjes op het LCD-scherm en de buttons uitgeschakeld. Om de lampjes weer aan te zetten, drukt u op DIM en wijzigt u de kleur opnieuw in de kleurinstelling. |
| Flash Color | Selecteer een van de zes verschillende kleur- en flitseffectlampjes of schakel deze uit. Flitslampjes worden ongeveer 30 seconden gedemonstreerd en gaan terug naar de instellingsmodus. De aangepaste kleur wordt geflitst wanneer er een inkomende Bluetooth-oproep is. |
Bluetooth-bediening
| Voorbereiding | Voordat u een Bluetooth-apparaat gebruikt, moet het worden gekoppeld en verbonden. Zorg ervoor dat Bluetooth is geactiveerd op uw apparaat voordat u met het koppelingsproces begint. |
| Een nieuw apparaat koppelen | De head-unit zendt het koppelingssignaal constant uit wanneer er geen apparaten zijn aangesloten. Voltooi de koppelingsvolgorde vanaf uw Bluetooth-apparaat. Raadpleeg de handleiding van uw apparaat voor meer details. De apparaatnaam is "Jensen Media Player" Opmerking: De head-unit kan zich in elke werkingsmodus bevinden wanneer het koppelen wordt uitgevoerd. |
| Probleemoplossing voor het streamen van audio | De head-unit ondersteunt A2DP draadloos streamen van audio van een Bluetooth mobiel apparaat rechtstreeks naar uw head-unit. De volgende functies kunnen worden gebruikt om de muziek te bedienen:
|
om naar het volgende beschikbare audiotrack te springen.
om naar het vorige audiotrack te springen.
om te schakelen tussen afspelen en pauzeren tijdens het afspelen. Jensen J-Link P2 App-bediening

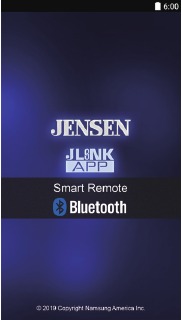

De Jensen J-Link P2 Smart App is de ultieme afstandsbediening voor uw receiver. Wijzig de modus, zender, nummer, volume en instellingen rechtstreeks vanaf uw smartphone zonder in de zichtlijn van de receiver te zijn.
Download de Jensen J-Link P2 Smart App uit de Apple App Store of Google Play Store en installeer deze op uw smartphone of tablet (QR-code downloadlink aan de rechterkant).
Spraakactivering
Bluetooth moet worden gekoppeld tussen uw smartphone en de receiver. Druk op de voice activation button en de receiver schakelt over naar de Bluetooth-modus. Dit activeert Siri of Google Assistant op uw smartphone. U moet handmatig terugschakelen naar de vorige of gewenste modus zodra deze bewerking is beëindigd.
3,5 mm Aux-ingang aan de voorkant
Sluit een optionele audiobron aan op de 3,5 mm-ingang (voorzijde). Selecteer Auxiliary input in het hoofdmenu om naar audio te luisteren. Pas het volume aan op de externe audiobron indien nodig (indien aangesloten op de hoofdtelefoonuitgang van het apparaat).
Beperkte garantie van één of twee jaar
Neem voor meer informatie en voor de locatie van het dichtstbijzijnde geautoriseerde servicecentrum op een van de volgende manieren contact met ons op:
- Bel ons gratis op (888) 921-4088
- E-mail ons op cs@jensenmobile.com
Specificaties
| FM-tuner | Afstembereik: 87.5MHz-107.9MHz Bruikbare gevoeligheid: 8.5dBf 50dB ruisonderdrukkingsgevoeligheid: 10dBf Stereoscheiding @ 1kHz: >30dB Frequentiebereik: 30Hz-13kHz |
| AM-tuner | Afstembereik: 530kHz-1710kHz Bruikbare gevoeligheid: <42dBu Frequentiebereik: 30Hz-2.2kHz |
| Algemeen | Luidsprekeruitgangsimpedantie: 4~8 ohm Lijnuitgangsspanning: 2 Volt RMS Afmetingen: 7" x 3.8" x 2" (178 x 97 x 50 mm) |
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
CEA-2006 Power Standard Specificaties
(referentie: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Power Output: 16 Watt RMS x 4 kanalen bij 4 ohm en < 1% THD+N
Signal to Noise Ratio: 75dBA (referentie: 1 watt in 4 ohm)
Probleemoplossing
| Probleem | Oorzaak | Actie |
De unit gaat niet aan/geen stroom | Gele draad niet aangesloten of onjuiste spanning Rode draad niet aangesloten of onjuiste spanning | Controleer de aansluitingen op de juiste spanning (11~16VDC) |
| Zwarte draad niet aangesloten | Controleer de aarding | |
| Zekering gesprongen | Vervang de zekering | |
De unit heeft stroom maar geen geluid | Luidsprekerdraden niet aangesloten | Controleer de aansluitingen op de luidsprekers |
| Een of meer luidsprekerdraden raken elkaar of raken de chassis aarde | Isoleer alle kale luidsprekerdraden van elkaar en de chassis aarde | |
De unit blaast zekeringen | Gele of rode draad raakt de chassis aarde | Controleer op beknelde draden |
| Luidsprekerdraden raken de chassis aarde | Controleer op beknelde draden | |
| Onjuiste zekeringwaarde | Gebruik een zekering met de juiste waarde | |
NO FILE (GEEN BESTAND) verschijnt op het display | Er zijn geen afspeelbare MP3-bestanden gevonden op het apparaat | Controleer het apparaat op geldige MP3-bestanden |
NO SUPPORT (GEEN ONDERSTEUNING) verschijnt op het display | Er is een ongeldige ID3-tagversie aanwezig | Versie 1.0 tot 2.0 ID3-tags worden ondersteund. |
Klantenondersteuning
1-888-921-4088
(Maandag-vrijdag, 9.00-17.00 uur EST)
Bezoek https://www.jensenmobile.com
