Ettevalmistus

Palun lugege enne paigaldamist kogu juhend läbi.

Enne alustamist

Ühendage lahti aku miinusklemm. Juhiste saamiseks pöörduge kvalifitseeritud tehniku poole.
Vältige seadme paigaldamist kohta, kus see oleks avatud kõrgetele temperatuuridele, näiteks otsesele päikesevalgusele, või kohta, kus see oleks avatud tolmule, mustusele või liigsele vibratsioonile.

Peaseadme paigaldamine

Tüüpiline DIN-kinnitus

Sisestage kinnitushülss paigalduskomplekti või armatuurlauale.
Painutage mitu kinnitusriba ümber kinnitushülsi, kuni kinnitushülss on kindlalt kinnitatud.
Ühendage kõik juhtmestikud ja libistage peaseade kinnitushülsi sisse, kuni see klõpsatab oma kohale.
Kasutage seadme eemaldamiseks eemaldusvõtmeid.

Juhtmete skeem

KAITSE
Kaitsme vahetamisel veenduge, et uus kaitse on õige tüübi ja ampriga. Vale kaitsme kasutamine võib raadiot kahjustada. Seade kasutab ühte 10 amprist ATM-kaitset, mis asub jahutusradiaatori kõrval

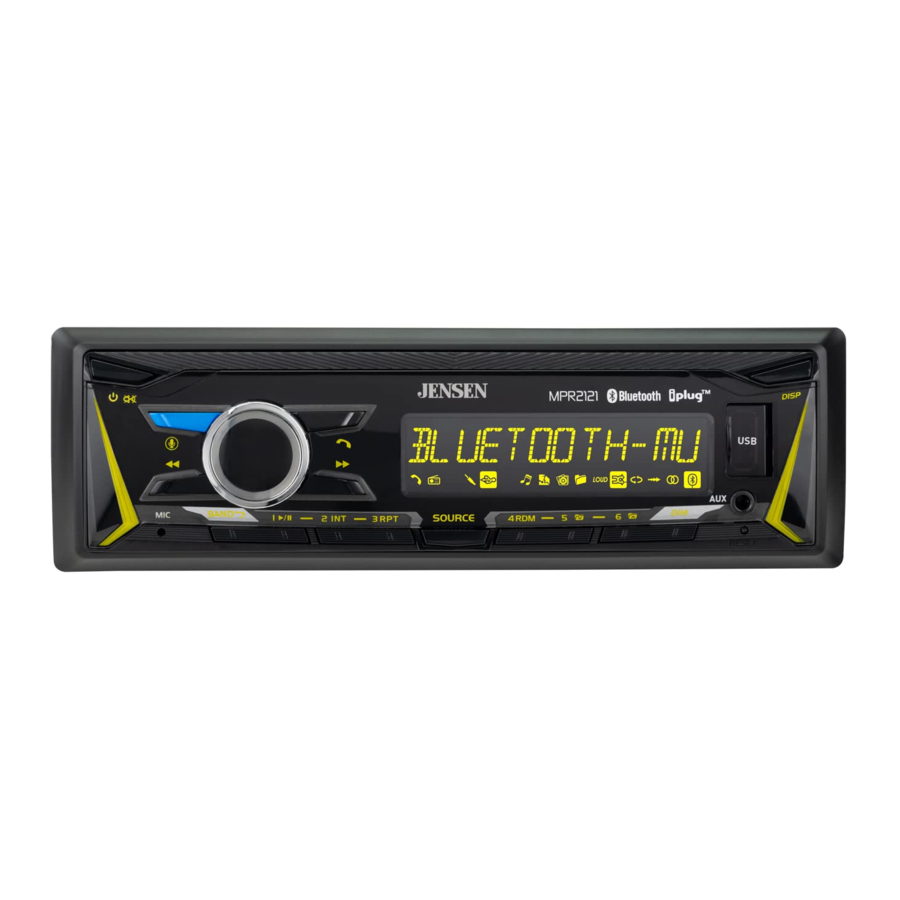

Juhtnuppude asukohad

Toide / vaigistus
Hääljuhtimine
Häälestus/Loo alla
Helitugevuse nupp
Bluetoothi kõne
Häälestus/Loo üles
USB-port
Ekraan
Lisasisend
Lähtestamine
Dimmer
Eelseadistus 6 / Kaust üles
Eelseadistus 5 / Kaust alla
Eelseadistus 4 / Juhuslik
Allikas
Eelseadistus 3 / Korda
Eelseadistus 2 / Sissejuhatus
Eelseadistus 1 / Esita/Paus
Sagedusala / Mine tagasi
Mikrofon

Üldine töökorraldus

Sisse/välja lülitamine	Seadme sisselülitamiseks vajutage nuppu . Seadme väljalülitamiseks vajutage uuesti nuppu .
Allikate muutmine	Raadio, USB, lisasisendi ja Bluetoothi vahel valimiseks vajutage nuppu SOURCE. Töörežiimid kuvatakse ekraanil.
Helitugevus	Reguleerige helitugevust helitugevuse nupu abil (00-40).
Vaigistus	Heli vaigistamiseks vajutage. Uuesti vajutades jätkub kuulamine varem valitud helitugevusega.
Lisasisend	Sisestage 3,5 mm kaabel seadme esiküljel asuvasse AUX-porti.
Lähtestamine	Ebanormaalse töö korral vajutage seadme tehaseseadetele lähtestamiseks nuppu RESET. Lähtestamisnupp asub esipaneelil.
Kella seadistamine	Kui seade on sisse lülitatud, vajutage kellaaja kuvamiseks nuppu DISP. Vajutage ja hoidke all nuppu DISP, kuni tunnid hakkavad vilkuma, seejärel vabastage. Aja reguleerimiseks keerake helitugevuse nuppu. Kella seadistamise lõpetamiseks vajutage ja hoidke all nuppu DISP.
Ekraan	Erineva kuvatava teabe vahel lülitumiseks vajutage nuppu DISP.
Heli / Menüü	Helifunktsioonide vahel valimiseks vajutage korraks helitugevuse nuppu. Menüüfunktsioonide vahel valimiseks vajutage ja hoidke helitugevuse nuppu kauem kui kaks sekundit all. Soovitud funktsiooni/heli reguleerimiseks või aktiveerimiseks keerake helitugevuse nuppu vasakule/paremale.

AM/FM-tuuneri töö

Otsinguga häälestamine	Eelmise või järgmise tugeva jaama otsimiseks vajutage nuppu TUNE või nuppu TUNE .
Manuaalne häälestamine	Manuaalse häälestamise režiimi sisenemiseks vajutage ja hoidke all nuppu TUNE või nuppu TUNE , seejärel vajutage hetkeks nuppu TUNE või nuppu TUNE , et muuta raadiosagedust üles või alla ühe sammu kaupa. Kiireks edasiliikumiseks vajutage ja hoidke all nuppu TUNE või nuppu TUNE .
Sagedusala	FM1, FM2, FM3, AM1 ja AM2 sagedusala vahel valimiseks vajutage nuppu BAND. Iga sagedusala jaoks saab programmeerida kuni kuus eelseadistust, mis võimaldab mällu salvestada kuni 18 FM- ja 12 AM-jaama.
Eelseadistuste salvestamine	Salvestada saab kuni 18 FM- ja 12 AM-jaama. Jaama salvestamiseks valige soovitud sagedusala ja jaam. Vajutage ja jaam, valige soovitud sagedusala ja jaam. Vajutage ja hoidke soovitud eelseadistusnuppu (1-6) kauem kui kaks sekundit all. Salvestamisel kuvatakse ekraanil eelseadistuse number.
Eelseadistuste taasesitamine	Eelseadistatud jaamu saab igal ajal taasesitada, vajutades vastavat eelseadistusnuppu.
Automaatne salvestamine	Vajutage ja hoidke nuppu MENU kauem kui 2 sekundit all, seejärel vajutage 18 FM-jaama ja 12 AM-jaama automaatseks salvestamiseks nuppu DISP.
Eelseadistatud otsing	Puudutage nuppu PS, et taasesitada iga sagedusala jaoks mällu salvestatud eelseadistatud jaama. (Saadaval ainult rakendusega Jensen Smart Remote)

USB-töö

MP3- ja FLAC-failide esitamine	MP3-failide esitamiseks sisestage USB-seade, mis sisaldab MP3- või FLAC-faile.
Loo valimine	Järgmise loo algusesse liikumiseks vajutage nuppu TUNE . Eelmise loo algusesse liikumiseks vajutage nuppu TUNE .
Kiire edasi- ja tagasikerimine	Loo kiireks edasi- või tagasikerimiseks vajutage ja hoidke all nuppu TUNE või nuppu TUNE .
Paus	USB-taasesituse ajutiseks peatamiseks vajutage nuppu . peatage USB-taasesitus. Taasesituse jätkamiseks vajutage uuesti nuppu .
Kausta juurdepääs	Kaustu saab leida, vajutades nuppu Kaust üles või Kaust alla. Umbes üks sekund pärast kausta nime kuvamist kuvatakse valitud kausta esimene fail ja taasesitus algab.
Korda	Järgmiste valikute vahel lülitumiseks vajutage nuppu RPT: RPT ALL – esitab kõiki lugusid USB-seadmes. RPT ONE – kordab pidevalt valitud lugu. RPT FOLDER – kordab kõiki lugusid valitud kaustas.
Juhuslik	Lugude juhuslikus järjekorras esitamiseks vajutage nuppu RDM; funktsiooni RDM tühistamiseks vajutage uuesti.
Sissejuhatus	Iga loo esimese 10 sekundi esitamiseks vajutage nuppu INT; funktsiooni INT tühistamiseks vajutage uuesti.

RGB värvide töö

Dimmer	Nuppude ja LCD-ekraani hämardusastme reguleerimiseks vajutage nuppu DIM ja valige helitugevuse nuppu vasakule või paremale keerates HIGH (vaikimisi) / MID / LOW.
Kiire eelseadistatud värv	Ühe seitsmest eelseadistatud värvist valimiseks vajutage helitugevuse nuppu, kui hämardusaste on kuvatud.
Värvirežiimi seadistamine	Värviseadete menüüsse sisenemiseks vajutage ja hoidke helitugevuse nuppu kauem kui kaks sekundit all. Värvi automaatse (vaikimisi) / eelseadistatud / kohandatud / välgu režiimi valimiseks keerake helitugevuse nuppu vasakule ja paremale. Iga värvirežiimi sisenemiseks vajutage ja hoidke helitugevuse nuppu uuesti kauem kui 2 sekundit all.
Automaatne värv	Seadke seade automaatselt kõigi valgustusvärvide vahel pöörama.
Eelseadistatud värv	Valige üks 7 värvist (sinine / roheline / punane / kollane / violetne / tsüaan / valge).
Kohandatud värv	Värvide kohandamiseks reguleerige iga punast, rohelist ja sinist värvi vahemikus 0-32, et saada üle 32K kombinatsiooni. Märkus: Iga punase, rohelise ja sinise taseme reguleerimine 0-ni lülitab kõik LCD-ekraani ja nuppude tuled välja. Tulede uuesti sisselülitamiseks vajutage nuppu DIM ja muutke värvi värviseadetes uuesti.
Välgu värv	Valige kuue erineva värvi ja välgu efektvalguse hulgast üks või lülitage see välja. Välguvalguseid demonstreeritakse umbes 30 sekundit ja seejärel naaseb seadistusrežiimi. Reguleeritud värv vilgub sissetuleva Bluetoothi kõne korral.

Bluetoothi töö

Ettevalmistus

Enne Bluetoothi seadme kasutamist tuleb see siduda ja ühendada. Enne sidumisprotsessi alustamist veenduge, et Bluetooth on teie seadmes aktiveeritud.

Uue seadme sidumine

Peaseade edastab sidumissignaali pidevalt, kui ühtegi seadet pole ühendatud. Viige lõpule sidumisjärjestus oma Bluetoothi seadmest. Lisateabe saamiseks vaadake oma seadme kasutusjuhendit.

Seadme nimi on "Jensen Media Player"
Bluetoothi pääsukood on "1234".

Märkus: Peaseade võib sidumise ajal olla mis tahes töörežiimis.

Voogesituse heli tõrkeotsing

Peaseade toetab A2DP juhtmevaba heli voogesitust Bluetoothi mobiilseadmest otse teie peaseadmesse. Muusika juhtimiseks saab kasutada järgmisi funktsioone:

Järgmise saadaoleva heliloo juurde liikumiseks vajutage nuppu .
Eelmise heliloo juurde liikumiseks vajutage nuppu .
Taasesituse ajal esitamise ja peatamise vahel lülitumiseks vajutage nuppu .

Rakenduse Jensen J-Link P2 töö

Rakendus Jensen J-Link P2 Smart on teie vastuvõtja ülim kaugjuhtimispult. Muutke režiimi, jaama, lugu, helitugevust ja seadeid otse oma nutitelefonist, ilma et peaksite olema vastuvõtja nägemisulatuses.
Laadige rakendus Jensen J-Link P2 Smart alla Apple App Store'ist või Google Play poest ja installige see oma nutitelefoni või tahvelarvutisse (QR-koodi allalaadimise link paremal).

Hääle aktiveerimine

Bluetooth peaks olema teie nutitelefoni ja vastuvõtja vahel seotud. Vajutage hääle aktiveerimise nuppu ja vastuvõtja lülitub Bluetoothi režiimi. See aktiveerib teie nutitelefonis Siri või Google Assistant'i. Pärast selle toimingu lõpetamist peate käsitsi tagasi lülituma eelmisele või soovitud režiimile.

Esiküljel 3,5 mm Aux-sisend

Ühendage valikuline heliallikas 3,5 mm (esipaneel) sisendiga. Heli kuulamiseks valige peamenüüst Lisasisend. Vajadusel reguleerige helitugevust välisel heliallikal (kui see on ühendatud seadme kõrvaklappide väljundiga).

Piiratud ühe- või kaheaastane garantii

Lisateabe saamiseks ja lähima volitatud teeninduskeskuse asukoha kohta võtke meiega ühendust ühel järgmistest viisidest:

Helistage meile tasuta numbril (888) 921-4088
Saatke meile e-kiri aadressil cs@jensenmobile.com

Tehnilised andmed

FM-tuuner	Häälestusvahemik: 87,5MHz-107,9MHz Kasutatav tundlikkus: 8,5dBf 50 dB vaigistustundlikkus: 10dBf Stereoeristus @ 1kHz: >30dB Sageduskarakteristik: 30Hz-13kHz
AM-tuuner	Häälestusvahemik: 530kHz-1710kHz Kasutatav tundlikkus: <42dBu Sageduskarakteristik: 30Hz-2,2kHz
Üldine	Kõlari väljundtakistus: 4–8 oomi Liiniväljundi pinge: 2 volti RMS Mõõtmed: 7" x 3,8" x 2" (178 x 97 x 50 mm)

Disaini ja tehnilisi andmeid võidakse ette teatamata muuta.

CEA-2006 võimsusstandardi tehnilised andmed
(viide: 14,4 VDC +/- 0,2 V, 20 Hz ~ 20 kHz)
Võimsusväljund: 16 vatti RMS x 4 kanalit 4 oomi juures ja < 1% THD+N
Signaali-müra suhe: 75 dBA (viide: 1 vatt 4 oomi juures)

Tõrkeotsing

Probleem	Põhjus	Toiming
Seade ei lülitu sisse/toide puudub	Kollane juhe pole ühendatud või vale pinge Punane juhe pole ühendatud või vale pinge	Kontrollige ühendusi õige pinge (11–16 VDC) korral
	Must juhe pole ühendatud	Kontrollige ühendust maandusega
	Kaitse on läbi põlenud	Vahetage kaitse välja
Seadmel on toide, kuid heli puudub	Kõlarite juhtmed pole ühendatud	Kontrollige ühendusi kõlaritega
Seadmel on toide, kuid heli puudub	Üks või mitu kõlari juhet puutuvad üksteist või puutuvad kokku šassii maandusega	Isoleerige kõik paljad kõlari juhtmed üksteisest ja šassii maandusest
Seade põletab kaitsmeid läbi	Kollane või punane juhe puutub kokku šassii maandusega	Kontrollige, kas juhe on pigistatud
	Kõlarite juhtmed puutuvad kokku šassii maandusega	Kontrollige, kas juhe on pigistatud
	Vale kaitsme väärtus	Kasutage õige väärtusega kaitset
Ekraanil kuvatakse TEAVE PUUDUB	Seadmest ei leitud ühtegi esitatavat MP3-faili	Kontrollige seadmest sobivaid MP3-faile
Ekraanil kuvatakse TOE EI TOETATA	Kehtetu ID3-märgise versioon on olemas	Toetatakse versiooni 1.0 kuni 2.0 ID3-märgiseid.
