Jensen MPR2121 - Mekanizmasız Alıcı Kılavuzu

İçerikler

1 Hazırlık
- 1.1 Başlamadan Önce
- 1.2 Ana Ünitenin Monte Edilmesi
2 Kablolama Şeması
3 Kontrol Konumları
4 Genel Çalışma
5 AM/FM Tuner Çalışması
6 USB Çalışması
7 RGB Renk İşlemi
8 Bluetooth Çalışması
9 Jensen J-Link P2 Uygulama Çalışması
10 Ses Etkinleştirme
11 Ön 3,5 mm Aux Girişi
12 Sınırlı Bir Yıl veya İki Yıl Garanti
13 Teknik Özellikler
14 Sorun Giderme
15 Referanslar
16 Kılavuzu indir
17 Diğer Dillerde

Hazırlık

Lütfen kurulumdan önce kılavuzun tamamını okuyun.

Başlamadan Önce

Negatif akü terminalini ayırın. Talimatlar için kalifiye bir teknisyene danışın.
Üniteyi doğrudan güneş ışığı gibi yüksek sıcaklıklara maruz kalacağı veya toz, kir veya aşırı titreşime maruz kalacağı yerlere kurmaktan kaçının.

Ana Ünitenin Monte Edilmesi

Tipik DIN montajı

Montaj kovanını montaj kitine veya gösterge paneline yerleştirin.
Montaj kovanı sabitlenene kadar montaj kovanının etrafındaki çoklu montaj tırnaklarını bükün.
Tüm kablo demetlerini bağlayın ve ana üniteyi yerine oturana kadar montaj kovanına kaydırın.
Üniteyi çıkarmak için çıkarma anahtarlarını kullanın.

Kablolama Şeması

SİGORTA
Sigortayı değiştirirken, yeni sigortanın doğru tipte ve amperde olduğundan emin olun. Yanlış bir sigorta kullanmak radyoya zarar verebilir. Ünite, Isı Emicinin yanında bulunan bir adet 10 amperlik ATM sigortası kullanır

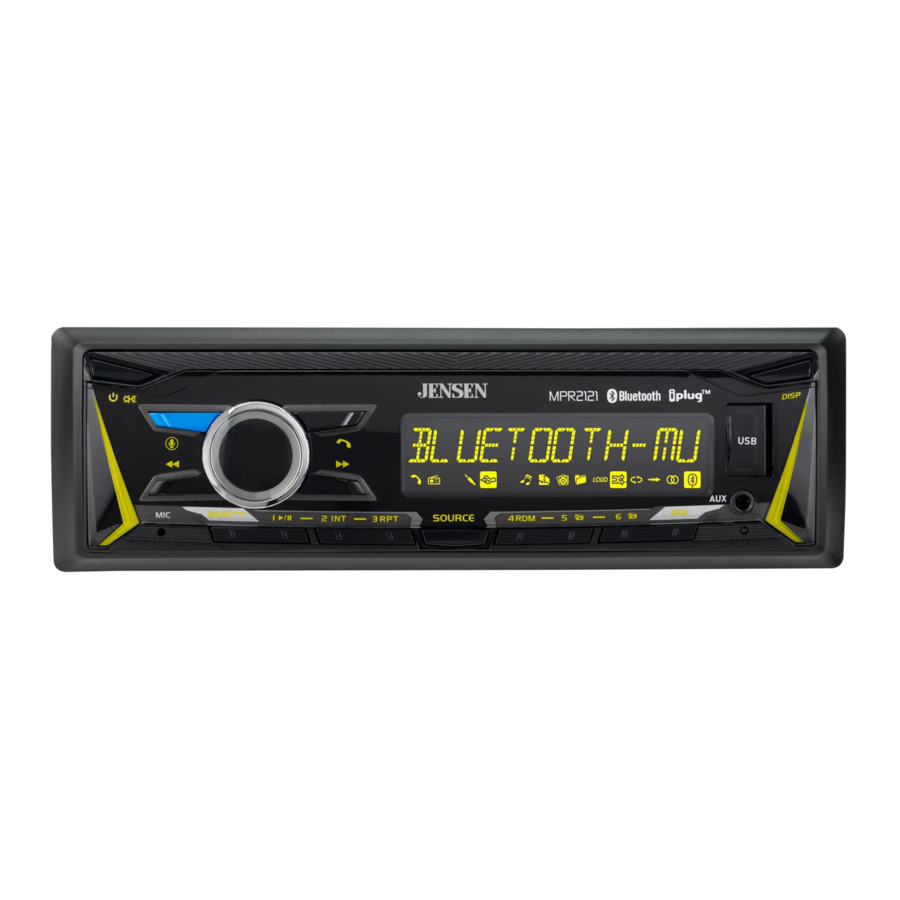

Kontrol Konumları

Güç / Sessiz
Ses Kontrolü
Ayarla/Parça Aşağı
Ses Düğmesi
Bluetooth Konuşma
Ayarla/Parça Yukarı
USB Bağlantı Noktası
Ekran
Yardımcı Giriş
Sıfırla
Dimmer
Ön Ayar 6 / Klasör Yukarı
Ön Ayar 5 / Klasör Aşağı
Ön Ayar 4 / Rastgele
Kaynak
Ön Ayar 3 / Tekrarla
Ön Ayar 2 / Giriş
Ön Ayar 1 / Oynat/Duraklat
Bant / Geri Dön
Mikrofon

Genel Çalışma

Açma/Kapama	Üniteyi açmak için düğmesine basın. Üniteyi kapatmak için düğmesine tekrar basın.
Kaynakları Değiştirme	Radyo, USB, Yardımcı Giriş ve Bluetooth arasında seçim yapmak için SOURCE öğesine basın. Çalışma modları ekranda gösterilir.
Ses	Ses düğmesini (00-40) kullanarak sesi ayarlayın.
Sessiz	Sesi kapatmak için basın. Önceden seçilen ses seviyesinde dinlemeye devam etmek için tekrar basın.
Yardımcı Giriş	Ünitenin önündeki AUX bağlantı noktasına 3,5 mm'lik bir kablo takın.
Sıfırla	Anormal çalışma meydana gelirse üniteyi fabrika ayarlarına sıfırlamak için RESET düğmesine basın. Sıfırlama düğmesi ön panelde bulunur.
Saati Ayarlama	Ünite açıkken, saat zamanını görüntülemek için DISP öğesine basın. Saatler yanıp sönmeye başlayana kadar DISP öğesine basılı tutun, ardından bırakın. Saati ayarlamak için ses düğmesini çevirin. Saat ayarını bitirmek için DISP öğesine basılı tutun.
Ekran	Çeşitli görüntülenen bilgiler arasında geçiş yapmak için DISP öğesine basın.
Ses / Menü	Ses işlevleri arasında seçim yapmak için ses düğmesine kısaca basın. Menü işlevleri arasında seçim yapmak için ses düğmesini iki saniyeden fazla basılı tutun. İstenilen işlevi/sesi ayarlamak veya etkinleştirmek için ses düğmesini sola/sağa döndürün.

AM/FM Tuner Çalışması

Arama Ayarı	Önceki veya sonraki güçlü istasyonu aramak için TUNE veya TUNE öğesine basın.
Manuel Ayarlama	Manuel ayarlama moduna girmek için TUNE veya TUNE öğesine basın ve basılı tutun, ardından radyo frekansını birer adım yukarı veya aşağı değiştirmek için kısaca TUNE veya TUNE öğesine basın. Hızlı ilerlemek için TUNE veya TUNE öğesine basın ve basılı tutun.
Bant	FM1, FM2, FM3, AM1 ve AM2 bantları arasında seçim yapmak için BAND öğesine basın. Her bant için altıya kadar ön ayar programlanabilir ve bellekte 18 FM istasyonuna ve 12 AM istasyonuna kadar saklanmasını sağlar.
Ön Ayarları Saklama	18 FM ve 12 AM istasyonuna kadar saklanabilir. Bir istasyonu saklamak için, istenen bant ve istasyonu seçin. İstenen ön ayar düğmesini (1-6) iki saniyeden fazla basılı tutun. Saklandığında, ön ayar numarası ekranda görünecektir.
Ön Ayarları Geri Çağırma	Ön ayarlı istasyonlar, ilgili ön ayar düğmesine basılarak herhangi bir zamanda geri çağrılabilir.
Otomatik Olarak Sakla	MENU öğesini 2 saniyeden fazla basılı tutun, ardından 18 FM istasyonunu ve 12 AM istasyonunu otomatik olarak saklamak için DISP öğesine basın.
Ön Ayar Tarama	Her bant için bellekte saklanan her ön ayarlı istasyonu geri çağırmak için PS öğesine dokunun. (Yalnızca Jensen Smart Remote Uygulamasıyla kullanılabilir)

USB Çalışması

MP3 ve FLAC Dosyalarını Oynatma	MP3 dosyalarını oynatmak için, MP3 veya FLAC dosyaları içeren bir USB cihazı takın.
Parça Seçimi	Sonraki parçanın başlangıcına atlamak için TUNE öğesine basın. Önceki parçanın başlangıcına atlamak için TUNE öğesine basın.
Hızlı İleri ve Geri Sarma	Bir parçayı hızlı ileri veya geri sarmak için TUNE veya TUNE öğesine basın ve basılı tutun.
Duraklat	USB oynatmayı geçici olarak durdurmak için öğesine basın. USB oynatmayı durdurun. Oynatmaya devam etmek için öğesine tekrar basın.
Klasör Erişimi	Klasörler, Klasör Yukarı veya Klasör Aşağı'ya basılarak bulunabilir. Klasör adı görüntülendikten yaklaşık bir saniye sonra, seçilen klasördeki ilk dosya görüntülenecek ve oynatma başlayacaktır.
Tekrarla	Aşağıdaki seçenekler arasında geçiş yapmak için RPT öğesine basın: RPT ALL - USB cihazındaki tüm parçaları çalar. RPT ONE - Seçilen parçayı sürekli olarak tekrarlar. RPT FOLDER - Seçilen klasördeki tüm parçaları tekrarlar.
Rastgele	Parçaları rastgele sırada oynatmak için RDM öğesine basın; RDM işlevini iptal etmek için tekrar basın.
Giriş	Her parçanın ilk 10 saniyesini çalmak için INT öğesine basın; INT işlevini iptal etmek için tekrar basın.

RGB Renk İşlemi

Dimmer	Düğmeler ve LCD için dimmer seviyesini ayarlamak için DIM öğesine basın ve YÜKSEK (varsayılan)/ORTA/DÜŞÜK seçmek için ses düğmesini sola veya sağa çevirin.
Hızlı Ön Ayarlı Renk	7 ön ayarlı renkten birini seçmek için dimmer seviyesi görüntülenirken ses düğmesine basın.
Renk Modunu Ayarlama	Renk ayar menüsüne girmek için ses düğmesini iki saniyeden fazla basılı tutun. Renk Otomatik (varsayılan)/Ön Ayarlı/Özel/Flaş modu seçmek için ses düğmesini sola ve sağa çevirin. Her renk moduna girmek için ses düğmesini tekrar 2 saniyeden fazla basılı tutun.
Otomatik Renk	Üniteyi tüm aydınlatma renkleri arasında otomatik olarak dönecek şekilde ayarlayın.
Ön Ayarlı Renk	7 renkten (Mavi/Yeşil/Kırmızı/Sarı/Menekşe/Mavi/Beyaz) birini seçin.
Özel Renk	32K'dan fazla kombinasyon için renklerinizi özelleştirmek için her kırmızı, yeşil ve maviyi 0-32 aralığında ayarlayın. Not: Her kırmızı, yeşil ve mavi seviyesini 0'a ayarlamak, LCD ve düğmelerdeki tüm ışıkları kapatacaktır. Işıkları tekrar açmak için DIM öğesine basın ve renk ayarında rengi tekrar değiştirin.
Flaş Rengi	Altı farklı renk ve flaş efekt ışığından birini seçin veya kapatın. Flaş ışıkları yaklaşık 30 saniye boyunca gösterilecek ve ayar moduna geri dönecektir. Gelen bir Bluetooth araması olduğunda ayarlanan renk yanıp sönecektir.

Bluetooth Çalışması

Hazırlık

Bir Bluetooth cihazı kullanmadan önce, eşleştirilmesi ve bağlanması gerekir. Eşleştirme işlemine başlamadan önce cihazınızda Bluetooth'un etkinleştirildiğinden emin olun.

Yeni Bir Cihaz Eşleştirme

Ana ünite, hiçbir cihaz bağlı değilken sürekli olarak eşleştirme sinyalini yayınlar. Bluetooth cihazınızdan eşleştirme sırasını tamamlayın. Daha fazla ayrıntı için cihazınızın kullanım kılavuzuna bakın.

Cihaz adı "Jensen Media Player"
Bluetooth parolası "1234"dir.

Not: Eşleştirme gerçekleştirilirken ana ünite herhangi bir çalışma modunda olabilir.

Ses Akışı Sorun Giderme

Ana ünite, bir Bluetooth mobil cihazından doğrudan ana ünitenize A2DP kablosuz ses akışını destekler. Müziği kontrol etmek için aşağıdaki işlevler kullanılabilir:

Sonraki kullanılabilir ses parçasına atlamak için öğesine basın.
Önceki ses parçasına atlamak için öğesine basın.
Oynatma sırasında oynatma ve duraklatma arasında geçiş yapmak için öğesine basın.

Jensen J-Link P2 Uygulama Çalışması

Jensen J-Link P2 Smart App, alıcınız için en iyi uzaktan kumandadır. Alıcının görüş hattında olmadan modu, istasyonu, şarkıyı, sesi ve ayarları doğrudan akıllı telefonunuzdan değiştirin.
Jensen J-Link P2 Smart App'i Apple App Store'dan veya Google Play Store'dan indirin ve akıllı telefonunuza veya tabletinize kurun (sağdaki QR kodu indirme bağlantısı).

Ses Etkinleştirme

Akıllı telefonunuz ve alıcı arasında Bluetooth eşleştirilmiş olmalıdır. Ses etkinleştirme düğmesine basın ve alıcı Bluetooth moduna geçecektir, Bu, akıllı telefonunuzda Siri veya Google Assistant'ı etkinleştirecektir. Bu işlem sona erdiğinde, önceki veya istenen moda manuel olarak geri dönmeniz gerekecektir.

Ön 3,5 mm Aux Girişi

3,5 mm (ön panel) girişine isteğe bağlı bir ses kaynağı bağlayın. Sesi dinlemek için Ana Menü'den Yardımcı girişini seçin. Gerekirse harici ses kaynağındaki sesi ayarlayın (cihazın kulaklık çıkışına bağlıysa).

Sınırlı Bir Yıl veya İki Yıl Garanti

Daha fazla bilgi ve en yakın yetkili servis merkezinin konumu için lütfen aşağıdaki yöntemlerden biriyle bizimle iletişime geçin:

Bizi (888) 921-4088 numaralı telefondan ücretsiz olarak arayın
Bize cs@jensenmobile.com adresinden e-posta gönderin

Teknik Özellikler

FM Tuner	Ayarlama aralığı: 87.5MHz-107.9MHz Kullanılabilir hassasiyet: 8.5dBf 50dB susturma hassasiyeti: 10dBf 1kHz'de stereo ayrımı: >30dB Frekans yanıtı: 30Hz-13kHz
AM Tuner	Ayarlama aralığı: 530kHz-1710kHz Kullanılabilir hassasiyet: <42dBu Frekans yanıtı: 30Hz-2.2kHz
Genel	Hoparlör çıkış empedansı: 4~8 ohm Hat çıkış voltajı: 2 Volt RMS Boyutlar: 7" x 3.8" x 2" (178 x 97 x 50 mm)

Tasarım ve özellikler önceden haber verilmeksizin değiştirilebilir.

CEA-2006 Güç Standardı Teknik Özellikleri
(referans: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Güç Çıkışı: 4 ohm'da ve < %1 THD+N'de 16 Watt RMS x 4 kanal
Sinyal Gürültü Oranı: 75dBA (referans: 4 ohm'a 1 watt)

Sorun Giderme

Sorun	Neden	Eylem
Ünite açılmıyor/güç yok	Sarı kablo bağlı değil veya yanlış voltaj Kırmızı kablo bağlı değil veya yanlış voltaj	Doğru voltaj için bağlantıları kontrol edin (11~16VDC)
	Siyah kablo bağlı değil	Topraklamaya bağlantıyı kontrol edin
	Sigorta atmış	Sigortayı değiştirin
Ünitede güç var ancak ses yok	Hoparlör kabloları bağlı değil	Hoparlörlerdeki bağlantıları kontrol edin
Ünitede güç var ancak ses yok	Bir veya daha fazla hoparlör kablosu birbirine veya şasi topraklamasına değiyor	Tüm çıplak hoparlör kablolarını birbirinden ve şasi topraklamasından yalıtın
Ünite sigortaları atıyor	Sarı veya kırmızı kablo şasi topraklamasına değiyor	Sıkışmış kablo olup olmadığını kontrol edin
	Hoparlör kabloları şasi topraklamasına değiyor	Sıkışmış kablo olup olmadığını kontrol edin
	Yanlış sigorta değeri	Doğru değerde sigorta kullanın
Ekranda DOSYA YOK görünüyor	Cihazda oynatılabilir MP3 dosyası bulunamadı	Cihazı geçerli MP3 dosyaları için kontrol edin
Ekranda DESTEK YOK görünüyor	Geçersiz bir ID3 etiketi sürümü mevcut	Sürüm 1.0 ila 2.0 ID3 etiketleri desteklenir.
