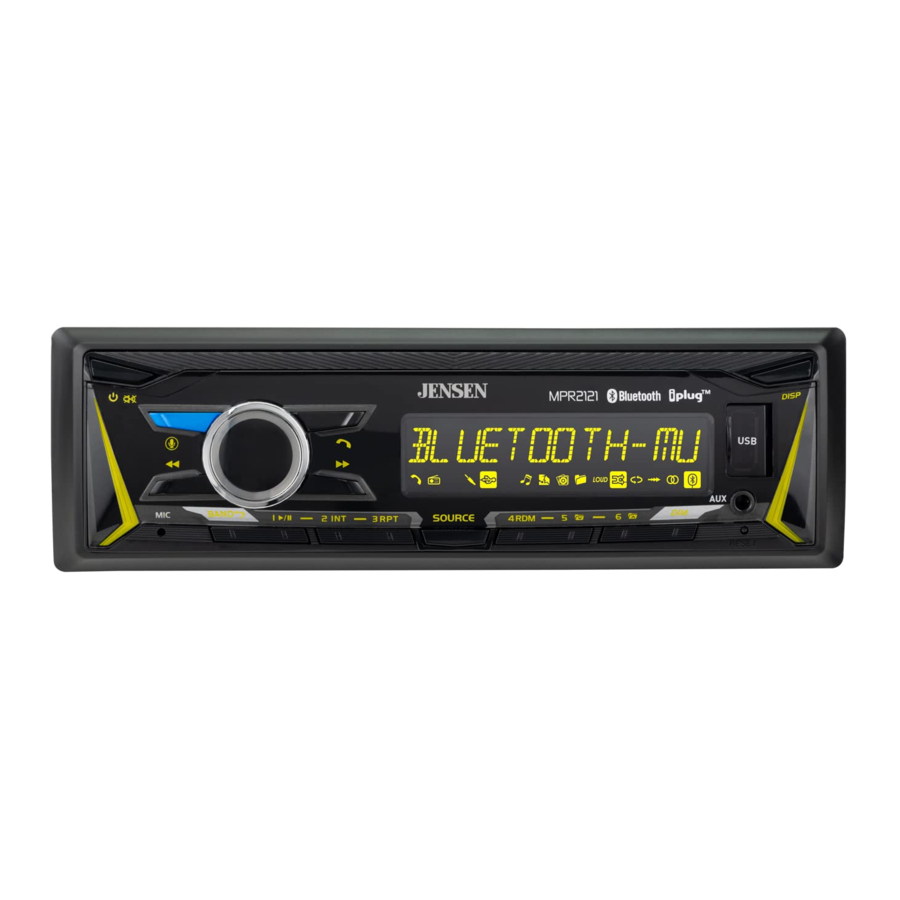

Jensen MPR2121 - Manual til Mechless Receiver
- 1 Forberedelse
- 2 Ledningsdiagram
- 3 Kontrolplaceringer
- 4 Generel betjening
- 5 AM/FM-tunerbetjening
- 6 USB-betjening
- 7 RGB-farvebetjening
- 8 Bluetooth-betjening
- 9 Jensen J-Link P2 appbetjening
- 10 Stemmeaktivering
- 11 Forreste 3,5 mm aux-indgang
- 12 Begrænset et eller to års garanti
- 13 Specifikationer
- 14 Fejlfinding
- 15 Referencer
- 16 Download manual
- 17 På andre sprog
Forberedelse
Læs hele manualen før installation.
Før du starter
- Frakobl den negative batteripol. Kontakt en kvalificeret tekniker for instruktioner.
- Undgå at installere enheden, hvor den vil være udsat for høje temperaturer, f.eks. fra direkte sollys, eller hvor den vil være udsat for støv, snavs eller kraftige vibrationer.
Montering af hovedenheden
Typisk DIN-montering
- Indsæt monteringsbøsningen i installationssættet eller instrumentbrættet.
![]()
- Bøj flere monteringsfaner rundt om monteringsbøsningen, indtil monteringsbøsningen er sikker.
![]()
- Tilslut alle ledningsnet og skub hovedenheden ind i monteringsbøsningen, indtil den klikker på plads.
![]()
- Brug fjernelsesnøglerne til at fjerne enheden.
![]()
Ledningsdiagram
SIKRING
Når du udskifter sikringen, skal du sørge for, at den nye sikring er af den korrekte type og har den korrekte strømstyrke. Brug af en forkert sikring kan beskadige radioen. Enheden bruger en 10 amp ATM-sikring, der er placeret ved siden af kølepladen
Kontrolplaceringer
- Tænd/sluk / Lydløs
- Stemmekontrol
- Tune/Track Down
- Lydstyrkeknap
- Bluetooth-samtale
- Tune/Track Up
- USB-port
- Skærm
- Ekstraindgang
- Nulstil
- Lysdæmper
- Preset 6 / Folder Up
- Preset 5 / Folder Down
- Preset 4 / Tilfældig
- Kilde
- Preset 3 / Gentag
- Preset 2 / Intro
- Preset 1 / Afspil/pause
- Bånd / Gå tilbage
- Mikrofon
Generel betjening
| Tænd/sluk | Tryk på  knappen for at tænde enheden. Tryk på igen for at slukke enheden. |
| Ændring af kilder | Tryk på SOURCE for at vælge mellem Radio, USB, Ekstraindgang og Bluetooth. Driftstilstande vises på displayet. |
| Lydstyrke | Juster lydstyrken ved hjælp af volume knob (lydstyrkeknappen) (00-40). |
| Lydløs | Tryk for at slå lyden fra. Tryk igen for at genoptage lytning ved den tidligere valgte lydstyrke. |
| Ekstraindgang | Indsæt et 3,5 mm kabel i enhedens forreste AUX-port. |
| Nulstil | Tryk på RESET-knappen (Nulstil) for at nulstille enheden tilbage til fabriksindstillingerne, hvis der opstår unormal drift. Nulstillingsknappen er placeret på frontpanelet. |
| Indstilling af uret | Når enheden er tændt, skal du trykke på DISP for at vise klokkeslættet. Tryk og hold DISP nede, indtil timerne begynder at blinke, og slip derefter. Drej volume knob (lydstyrkeknappen) for at justere tiden. Tryk og hold DISP nede for at afslutte urindstillingen. |
| Display | Tryk på DISP for at skifte display mellem forskellige viste oplysninger. |
| Audio / Menu | Tryk kortvarigt på volume knob (lydstyrkeknappen) for at vælge mellem lydfunktioner. Tryk og hold volume knob (lydstyrkeknappen) nede i mere end to sekunder for at vælge mellem menufunktionerne. Drej volume knob (lydstyrkeknappen) til venstre/højre for at justere eller aktivere den ønskede funktion/lyd. |
AM/FM-tunerbetjening
| Søg tuning | Tryk på TUNE  eller TUNE  for at søge efter den forrige eller næste stærke station. |
| Manuel tuning | Tryk og hold TUNE eller TUNE for at gå ind i manuel tuning-tilstand, og tryk derefter på TUNE eller TUNE kortvarigt for at ændre radiofrekvensen op eller ned et trin ad gangen. Tryk og hold TUNE eller TUNE for at gå hurtigt frem. |
| Bånd | Tryk på BAND for at vælge mellem FM1-, FM2-, FM3-, AM1- og AM2-bånd. Op til seks forudindstillinger kan programmeres for hvert bånd, hvilket gør det muligt at gemme op til 18 FM-stationer og 12 AM-stationer i hukommelsen. |
| Lagring af forudindstillinger | Op til 18 FM- og 12 AM-stationer kan gemmes. For at gemme en station skal du vælge det ønskede bånd og den ønskede station. Tryk og en station, vælg det ønskede bånd og den ønskede station. Tryk og hold den ønskede forudindstillingsknap (1-6) nede i mere end to sekunder. Når det er gemt, vises det forudindstillede nummer på displayet. |
| Genkaldelse af forudindstillinger | Forudindstillede stationer kan til enhver tid hentes ved at trykke på den tilsvarende forudindstillingsknap. |
| Automatisk lagring | Tryk og hold MENU nede i mere end 2 sekunder, og tryk derefter på DISP for automatisk at gemme 18 FM-stationer og 12 AM-stationer. |
| Forudindstillet scanning | Tryk på PS for at hente hver forudindstillet station, der er gemt i hukommelsen for hvert bånd. (Kun tilgængelig med Jensen Smart Remote-appen) |
USB-betjening
| Afspilning af MP3- og FLAC-filer | For at afspille MP3-filer skal du indsætte en USB-enhed, der indeholder MP3- eller FLAC-filer. |
| Valg af spor | Tryk på TUNE for at springe til begyndelsen af det næste nummer. Tryk på TUNE for at springe til begyndelsen af det forrige nummer. |
| Hurtig frem og tilbage | Tryk og hold TUNE eller TUNE for at spole hurtigt frem eller tilbage i et nummer. |
| Pause | Tryk på  for midlertidigt at stoppe USB-afspilning. stop USB-afspilning.Tryk på igen for at genoptage afspilningen. |
| Mappe adgang | Mapper kan findes ved at trykke på Folder Up (mappe op) eller Folder Down (mappe ned). Ca. et sekund efter at mappenavnet er vist, vises den første fil under den valgte mappe, og afspilningen begynder. |
| Gentag | Tryk på RPT for at skifte mellem følgende muligheder:
|
| Tilfældig | Tryk på RDM for at afspille numre i tilfældig rækkefølge; tryk igen for at annullere RDM-funktionen. |
| Intro | Tryk på INT for at afspille de første 10 sekunder af hvert nummer; tryk igen for at annullere INT-funktionen. |
RGB-farvebetjening
| Lysdæmper | Tryk på DIM for at justere lysdæmperniveauet for knapperne og LCD'et, og drej volume knob (lydstyrkeknappen) til venstre eller højre for at vælge HØJ (standard)/MID/LAV. |
| Hurtig forudindstillet farve | Tryk på volume knob (lydstyrkeknappen), mens lysdæmperniveauet vises, for at vælge en af 7 forudindstillede farver. |
| Indstilling af farvetilstand | Tryk og hold volume knob (lydstyrkeknappen) nede i mere end to sekunder for at åbne farveindstillingsmenuen. Drej volume knob (lydstyrkeknappen) til venstre og højre for at vælge Color Auto (farve auto) (standard)/Preset (forudindstillet)/Custom (tilpasset)/Flash-tilstand. Tryk og hold volume knob (lydstyrkeknappen) nede i mere end 2 sekunder igen for at åbne hver farvetilstand. |
| Auto Color | Indstil enheden til automatisk at rotere mellem alle belysningsfarver. |
| Preset Color | Vælg en af de 7 farver (Blå/Grøn/Rød/Gul/Violet/Cyan/Hvid). |
| Custom Color | Juster hver rød, grøn og blå i området 0-32 for at tilpasse dine farver til over 32K kombinationer. Bemærk: Hvis du justerer hvert rødt, grønt og blåt niveau til 0, slukkes alle lysene på LCD'et og knapperne. For at tænde lysene igen skal du trykke på DIM og ændre farven igen i farveindstillingen. |
| Flash Color | Vælg et af seks forskellige farve- og blinkeffektlys, eller sluk det. Blinkende lys vil blive demonstreret i ca. 30 sekunder og tilbage til indstillingstilstand. Den justerede farve blinker, når der er et indgående Bluetooth-opkald. |
Bluetooth-betjening
| Forberedelse | Før du bruger en Bluetooth-enhed, skal den parres og tilsluttes. Sørg for, at Bluetooth er aktiveret på din enhed, før du begynder parringsprocessen. |
| Parring af en ny enhed | Hovedenheden udsender parringssignalet konstant, når der ikke er tilsluttet nogen enheder. Gennemfør parringssekvensen fra din Bluetooth-enhed. Se brugervejledningen til din enhed for at få flere oplysninger. Enhedsnavnet er "Jensen Media Player" Bemærk: Hovedenheden kan være i enhver driftstilstand, når parring udføres. |
| Fejlfinding af streaming af lyd | Hovedenheden understøtter A2DP trådløs streaming af lyd fra en Bluetooth-mobilenhed direkte til din hovedenhed. Følgende funktioner kan bruges til at styre musikken:
|
for at springe til det næste tilgængelige lydspor.
for at springe til det forrige lydspor.
for at skifte mellem afspilning og pause under afspilning. Jensen J-Link P2 appbetjening
Jensen J-Link P2 Smart App er den ultimative fjernbetjening til din receiver. Skift tilstand, station, sang, lydstyrke og indstillinger direkte fra din smartphone uden at være i receiverens synsfelt.
Download Jensen J-Link P2 Smart App fra Apple App Store eller Google Play Store, og installer den på din smartphone eller tablet (QR-kode downloadlink til højre).
Stemmeaktivering
Bluetooth skal være parret mellem din smartphone og receiveren. Tryk på stemmeaktiveringsknappen, og receiveren skifter til Bluetooth-tilstand. Dette vil aktivere Siri eller Google Assistant på din smartphone. Du skal manuelt skifte tilbage til den forrige eller ønskede tilstand, når denne handling er afsluttet.
Forreste 3,5 mm aux-indgang
Tilslut en valgfri lydkilde til 3,5 mm-indgangen (frontpanel). Vælg Auxiliary input (ekstra indgang) fra hovedmenuen for at lytte til lyd. Juster lydstyrken på den eksterne lydkilde efter behov (hvis den er tilsluttet enhedens hovedtelefonudgang).
Begrænset et eller to års garanti
For mere information og for at finde placeringen af det nærmeste autoriserede servicecenter, bedes du kontakte os via en af følgende metoder:
- Ring til os gratis på (888) 921-4088
- E-mail os på cs@jensenmobile.com
Specifikationer
| FM-tuner | Tuningområde: 87.5MHz-107.9MHz Brugbar følsomhed: 8.5dBf 50dB støjdæmpende følsomhed: 10dBf Stereoadskillelse @ 1kHz: >30dB Frekvensrespons: 30Hz-13kHz |
| AM-tuner | Tuningområde: 530kHz-1710kHz Brugbar følsomhed: <42dBu Frekvensrespons: 30Hz-2.2kHz |
| Generelt | Højttalerudgangsimpedans: 4~8 ohm Linjeudgangsspænding: 2 volt RMS Dimensioner: 7" x 3.8" x 2" (178 x 97 x 50 mm) |
Design og specifikationer kan ændres uden varsel.
CEA-2006 Power Standard Specifications
(reference: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Power Output: 16 Watts RMS x 4 channels at 4 ohms and < 1% THD+N
Signal to Noise Ratio: 75dBA (reference: 1 watt into 4 ohms)
Fejlfinding
| Problem | Årsag | Handling |
Enheden vil ikke tænde/ingen strøm | Gul ledning ikke tilsluttet eller forkert spænding Rød ledning ikke tilsluttet eller forkert spænding | Kontroller tilslutninger for korrekt spænding (11~16VDC) |
| Sort ledning ikke tilsluttet | Kontroller tilslutning til jord | |
| Sikring sprunget | Udskift sikring | |
Enheden har strøm, men ingen lyd | Højttalerledninger ikke tilsluttet | Kontroller tilslutninger ved højttalere |
| En eller flere højttalerledninger berører hinanden eller berører chassisjord | Isoler alle blanke højttalerledninger fra hinanden og chassisjord | |
Enheden springer sikringer | Gul eller rød ledning berører chassisjord | Kontroller for fastklemt ledning |
| Højttalerledninger berører chassisjord | Kontroller for fastklemt ledning | |
| Forkert sikringsværdi | Brug sikring med korrekt værdi | |
NO FILE vises på displayet | Ingen afspillelige MP3-filer fundet på enheden | Kontroller enheden for gyldige MP3-filer |
NO SUPPORT vises på displayet | En ugyldig ID3-tagversion er til stede | Version 1.0 til 2.0 ID3-tags understøttes. |
Kundesupport
1-888-921-4088
(Mandag-fredag, 9:00-17:00 EST)
Besøg https://www.jensenmobile.com
