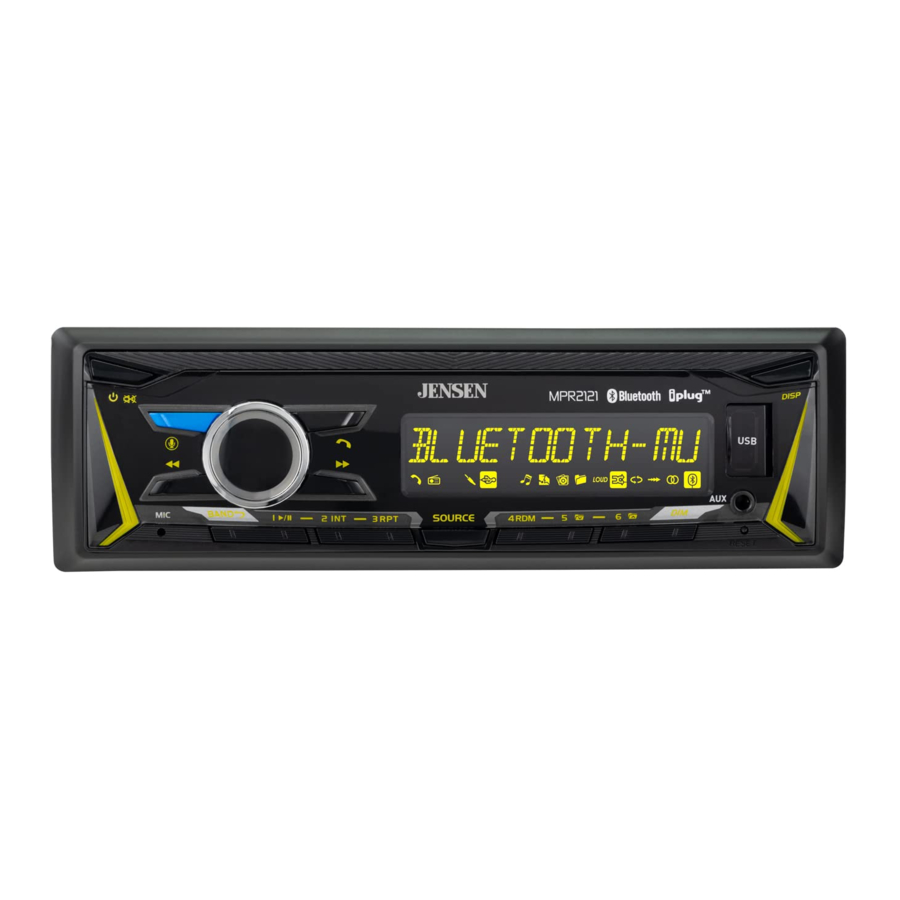

Jensen MPR2121 - Mechless Receiver -käyttöohje

Sisältö

1 Valmistelu
- 1.1 Ennen aloittamista
- 1.2 Pääyksikön asentaminen
2 Kytkentäkaavio
3 Hallintalaitteiden sijainnit
4 Yleinen käyttö
5 AM/FM-virittimen käyttö
6 USB-käyttö
7 RGB-värin käyttö
8 Bluetooth-käyttö
9 Jensen J-Link P2 -sovelluksen käyttö
10 Ääniohjaus
11 Etuosan 3,5 mm:n AUX-tulo
12 Rajoitettu yhden tai kahden vuoden takuu
13 Tekniset tiedot
14 Vianmääritys
15 Viitteet
16 Lataa käyttöohje
17 Muilla kielillä

Valmistelu

Lue koko käyttöohje ennen asennusta.

Ennen aloittamista

Irrota akun miinusnapa. Pyydä ohjeita pätevältä teknikkolta.
Vältä laitteen asentamista paikkaan, jossa se altistuisi korkeille lämpötiloille, kuten suoralle auringonvalolle, tai jossa se altistuisi pölylle, lialle tai liialliselle tärinälle.

Pääyksikön asentaminen

Tyypillinen DIN-asennus

Aseta asennusholkki asennussarjaan tai kojelautaan.
Taivuta useita asennuskielekkeitä asennusholkin ympärille, kunnes asennusholkki on kiinnitetty.
Liitä kaikki johdinsarjat ja liu'uta pääyksikkö asennusholkkiin, kunnes se napsahtaa paikalleen.
Irrota yksikkö irrotusavaimilla.

Kytkentäkaavio

SULAKE
Kun vaihdat sulakkeen, varmista, että uusi sulake on oikea tyyppi ja ampeeri. Väärän sulakkeen käyttäminen voi vahingoittaa radiota. Laitteessa käytetään yhtä 10 ampeerin ATM-sulaketta, joka sijaitsee jäähdytyslevyn vieressä

Hallintalaitteiden sijainnit

Virta / Mykistys
Ääniohjaus
Viritys/raita alas
Äänenvoimakkuuden säädin
Bluetooth-puhelu
Viritys/raita ylös
USB-portti
Näyttö
Lisätuloliitäntä
Nollaus
Himmennin
Esiasetus 6 / Kansio ylös
Esiasetus 5 / Kansio alas
Esiasetus 4 / Satunnainen
Lähde
Esiasetus 3 / Toista
Esiasetus 2 / Intro
Esiasetus 1 / Toista/tauko
Taajuusalue / Palaa
Mikrofoni

Yleinen käyttö

Virta päälle/pois	Kytke laite päälle painamalla -painiketta. Kytke laite pois päältä painamalla -painiketta uudelleen.
Lähteiden vaihtaminen	Valitse Radio, USB, lisätuloliitäntä ja Bluetooth painamalla SOURCE. Käyttötilat näkyvät näytössä.
Äänenvoimakkuus	Säädä äänenvoimakkuutta äänenvoimakkuuden säätimellä (00–40).
Mykistys	Mykistä ääni painamalla tätä. Jatka kuuntelua aiemmin valitulla äänenvoimakkuudella painamalla uudelleen.
Lisätuloliitäntä	Liitä 3,5 mm:n kaapeli laitteen etuosan AUX-porttiin.
Nollaus	Nollaa laite tehdasasetuksiin painamalla RESET-painiketta, jos toiminnassa ilmenee häiriöitä. Nollauspainike sijaitsee etupaneelissa.
Kellon asettaminen	Kun laite on päällä, tuo kellonaika näkyviin painamalla DISP. Pidä DISP-painiketta painettuna, kunnes tunnit alkavat vilkkua, ja vapauta sitten. Säädä aikaa kiertämällä äänenvoimakkuuden säädintä. Viimeistele kellon asetus pitämällä DISP-painiketta painettuna.
Näyttö	Vaihda näytössä näkyviä tietoja painamalla DISP .
Ääni / Valikko	Valitse ääniasetukset painamalla hetken aikaa äänenvoimakkuuden säädintä. Valitse valikkoasetukset pitämällä äänenvoimakkuuden säädintä painettuna yli kaksi sekuntia. Säädä tai aktivoi haluttu toiminto/ääni kiertämällä äänenvoimakkuuden säädintä vasemmalle/oikealle.

AM/FM-virittimen käyttö

Hae viritystä	Hae edellistä tai seuraavaa vahvaa asemaa painamalla TUNE tai TUNE .
Manuaalinen viritys	Siirry manuaaliseen viritystilaan pitämällä TUNE tai TUNE painettuna. Muuta sitten radiotaajuutta ylös- tai alaspäin yksi askel kerrallaan painamalla hetken aikaa TUNE tai TUNE . Siirry nopeasti eteenpäin pitämällä TUNE tai TUNE painettuna.
Taajuusalue	Valitse FM1-, FM2-, FM3-, AM1- ja AM2-taajuusalueiden välillä painamalla BAND. Kullekin taajuusalueelle voidaan ohjelmoida enintään kuusi esiasetusta, jolloin muistiin voidaan tallentaa jopa 18 FM- ja 12 AM-asemaa.
Esiasetusten tallentaminen	Voidaan tallentaa enintään 18 FM- ja 12 AM-asemaa. Tallenna asema valitsemalla haluamasi taajuusalue ja asema. Paina ja asema valitsemalla haluamasi taajuusalue ja asema. Paina ja pidä haluamaasi esiasetuspainiketta (1–6) painettuna yli kaksi sekuntia. Kun asema on tallennettu, esiasetusnumero näkyy näytössä.
Esiasetusten hakeminen	Esiasetetut asemat voidaan hakea milloin tahansa painamalla vastaavaa esiasetuspainiketta.
Automaattinen tallennus	Paina ja pidä MENU-painiketta painettuna yli 2 sekuntia ja tallenna sitten 18 FM- ja 12 AM-asemaa automaattisesti painamalla DISP.
Esiasetusten haku	Hae jokainen muistiin tallennettu esiasetettu asema kullekin taajuusalueelle koskettamalla PS. (Käytettävissä vain Jensen Smart Remote -sovelluksella)

USB-käyttö

MP3- ja FLAC-tiedostojen toistaminen	Jos haluat toistaa MP3-tiedostoja, aseta USB-laite, joka sisältää MP3- tai FLAC-tiedostoja.
Raidan valinta	Siirry seuraavan raidan alkuun painamalla TUNE . Siirry edellisen raidan alkuun painamalla TUNE .
Pikakelaus eteen- ja taaksepäin	Kelaa raitaa nopeasti eteen- tai taaksepäin painamalla ja pitämällä TUNE tai TUNE painettuna.
Tauko	Pysäytä USB-toisto väliaikaisesti painamalla . Pysäytä USB-toisto. Jatka toistoa painamalla uudelleen.
Kansion käyttö	Kansioita voi etsiä painamalla Kansio ylös tai Kansio alas. Noin sekunnin kuluttua kansio nimen näyttämisestä valitun kansion alla oleva ensimmäinen tiedosto näytetään ja toisto alkaa.
Toista	Vaihda seuraavien asetusten välillä painamalla RPT: RPT ALL – Toistaa kaikki USB-laitteen raidat. RPT ONE – Toistaa valitun raidan jatkuvasti. RPT FOLDER – Toistaa kaikki raidat valitussa kansiossa.
Satunnainen	Toista raidat satunnaisessa järjestyksessä painamalla RDM; poista RDM-toiminto käytöstä painamalla uudelleen.
Intro	Toista jokaisen raidan 10 ensimmäistä sekuntia painamalla INT ; poista INT-toiminto käytöstä painamalla uudelleen.

RGB-värin käyttö

Himmennin	Säädä painikkeiden ja LCD-näytön himmennystasoa painamalla DIM ja valitse KORKEA (oletus)/KESKITASO/MATALA kiertämällä äänenvoimakkuuden säädintä vasemmalle tai oikealle.
Pikavalintaesiasetettu väri	Valitse yksi seitsemästä esiasetetusta väristä painamalla äänenvoimakkuuden säädintä, kun himmennystaso on näkyvissä.
Värimoodin asettaminen	Siirry väriasetusvalikkoon pitämällä äänenvoimakkuuden säädintä painettuna yli kaksi sekuntia. Valitse väritila Automaattinen (oletus)/Esiasetettu/Mukautettu/Välähdystila kiertämällä äänenvoimakkuuden säädintä vasemmalle ja oikealle. Siirry kuhunkin värimoodiin pitämällä äänenvoimakkuuden säädintä painettuna uudelleen yli 2 sekuntia.
Automaattinen väri	Aseta laite kiertämään kaikkien valaistusvärien välillä automaattisesti.
Esiasetettu väri	Valitse yksi seitsemästä väristä (sininen/vihreä/punainen/keltainen/violetti/syaani/valkoinen).
Mukautettu väri	Säädä kutakin punaista, vihreää ja sinistä väriä välillä 0–32 mukauttaaksesi värisi yli 32 000 yhdistelmää varten. Huomautus: Jos säädät kunkin punaisen, vihreän ja sinisen tason arvoon 0, kaikki valot LCD-näytössä ja painikkeissa sammuvat. Kytke valot takaisin päälle painamalla DIM ja vaihda väriä uudelleen väriasetuksissa.
Välähdysväri	Valitse yksi kuudesta eri väristä ja välähdysefektivalosta tai sammuta se. Välähdysvalot näytetään noin 30 sekunnin ajan ja palataan asetusmoodiin. Säädetty väri välähtää, kun Bluetooth-puhelu saapuu.

Bluetooth-käyttö

Valmistelu

Ennen Bluetooth-laitteen käyttöä se on paritettava ja yhdistettävä. Varmista, että Bluetooth on aktivoitu laitteessasi ennen pariliitoksen muodostamisen aloittamista.

Uuden laitteen pariliitos

Pääyksikkö lähettää pariliitoksen muodostamissignaalin jatkuvasti, kun laitteita ei ole yhdistetty. Suorita pariliitoksen muodostamisjärjestys Bluetooth-laitteestasi. Katso lisätietoja laitteesi käyttöohjeesta.

Laitteen nimi on "Jensen Media Player"
Bluetooth-salasana on "1234".

Huomautus: Pääyksikkö voi olla missä tahansa käyttötilassa, kun pariliitos suoritetaan.

Suoratoistoäänen vianmääritys

Pääyksikkö tukee A2DP-langatonta suoratoistoääntä Bluetooth-mobiililaitteesta suoraan pääyksikköön. Seuraavia toimintoja voidaan käyttää musiikin ohjaamiseen:

Siirry seuraavalle käytettävissä olevalle ääniraidalle painamalla .
Siirry edelliselle ääniraidalle painamalla .
Vaihda toiston aikana toiston ja tauon välillä painamalla .

Jensen J-Link P2 -sovelluksen käyttö

Jensen J-Link P2 Smart App on paras kaukosäädin vastaanottimellesi. Vaihda tilaa, asemaa, kappaletta, äänenvoimakkuutta ja asetuksia suoraan älypuhelimestasi olematta vastaanottimen näköpiirissä.
Lataa Jensen J-Link P2 Smart App Apple App Storesta tai Google Play Storesta ja asenna se älypuhelimeesi tai tablettiisi (QR-koodin latauslinkki oikealla).

Ääniohjaus

Bluetoothin on oltava pariliitettynä älypuhelimesi ja vastaanottimen välillä. Paina ääniohjauspainiketta, jolloin vastaanotin siirtyy Bluetooth-tilaan. Tämä aktivoi Sirin tai Google Assistantin älypuhelimessasi. Sinun on vaihdettava manuaalisesti takaisin edelliseen tai haluamaasi tilaan, kun toiminto on lopetettu.

Etuosan 3,5 mm:n AUX-tulo

Liitä valinnainen äänilähde 3,5 mm:n (etupaneelissa) tuloliitäntään. Valitse päävalikosta Lisätuloliitäntä kuunnellaksesi ääntä. Säädä äänenvoimakkuutta tarvittaessa ulkoisesta äänilähteestä (jos se on liitetty laitteen kuulokelähtöön).

Rajoitettu yhden tai kahden vuoden takuu

Saat lisätietoja ja lähimmän valtuutetun huoltokeskuksen sijainnin ottamalla meihin yhteyttä jollakin seuraavista tavoista:

Soita meille maksuttomaan numeroon (888) 921-4088
Lähetä meille sähköpostia osoitteeseen cs@jensenmobile.com

Tekniset tiedot

FM-viritin	Viritysalue: 87,5MHz–107,9MHz Käytettävä herkkyys: 8,5 dBf 50 dB:n vaimennusherkkyys: 10 dBf Stereoerotus @ 1kHz: >30dB Taajuusvaste: 30Hz–13kHz
AM-viritin	Viritysalue: 530kHz–1710kHz Käytettävä herkkyys: <42dBu Taajuusvaste: 30Hz–2,2kHz
Yleiset	Kaiuttimen lähtöimpedanssi: 4~8 ohmia Linjalähdön jännite: 2 Volts RMS Mitat: 7" x 3,8" x 2" (178 x 97 x 50 mm)

Mallin ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

CEA-2006-tehostandardin tekniset tiedot
(viite: 14,4 VDC +/- 0,2 V, 20 Hz ~ 20 kHz)
Lähtöteho: 16 W RMS x 4 kanavaa 4 ohmilla ja < 1 % THD+N
Signaali-kohinasuhde: 75 dBA (viite: 1 watti 4 ohmiin)

Vianmääritys

Ongelma	Syy	Toiminto
Laite ei käynnisty / ei virtaa	Keltainen johto ei ole kytketty tai väärä jännite Punaista johtoa ei ole kytketty tai väärä jännite	Tarkista liitännöistä oikea jännite (11–16 VDC)
	Musta johto ei ole kytketty	Tarkista maadoitusliitäntä
	Sulake palanut	Vaihda sulake
Laitteessa on virta, mutta ei ääntä	Kaiutinjohtoja ei ole kytketty	Tarkista kaiuttimien liitännät
Laitteessa on virta, mutta ei ääntä	Yksi tai useampi kaiutinjohto koskettaa toisiaan tai koskettaa rungon maadoitusta	Eristä kaikki paljaat kaiutinjohtimet toisistaan ja rungon maadoituksesta
Laite polttaa sulakkeita	Keltainen tai punainen johto koskettaa rungon maadoitusta	Tarkista, onko johto puristuksissa
	Kaiutinjohtimet koskettavat rungon maadoitusta	Tarkista, onko johto puristuksissa
	Väärä sulakearvo	Käytä sulaketta, jolla on oikea arvo
Näytössä näkyy EI TIEDOSTOA	Laitteesta ei löytynyt toistettavia MP3-tiedostoja	Tarkista, että laitteessa on kelvollisia MP3-tiedostoja
Näytössä näkyy EI TUE	Virheellinen ID3-tunnisteversio on käytössä	Versioita 1.0–2.0 ID3-tunnisteet tuetaan.
