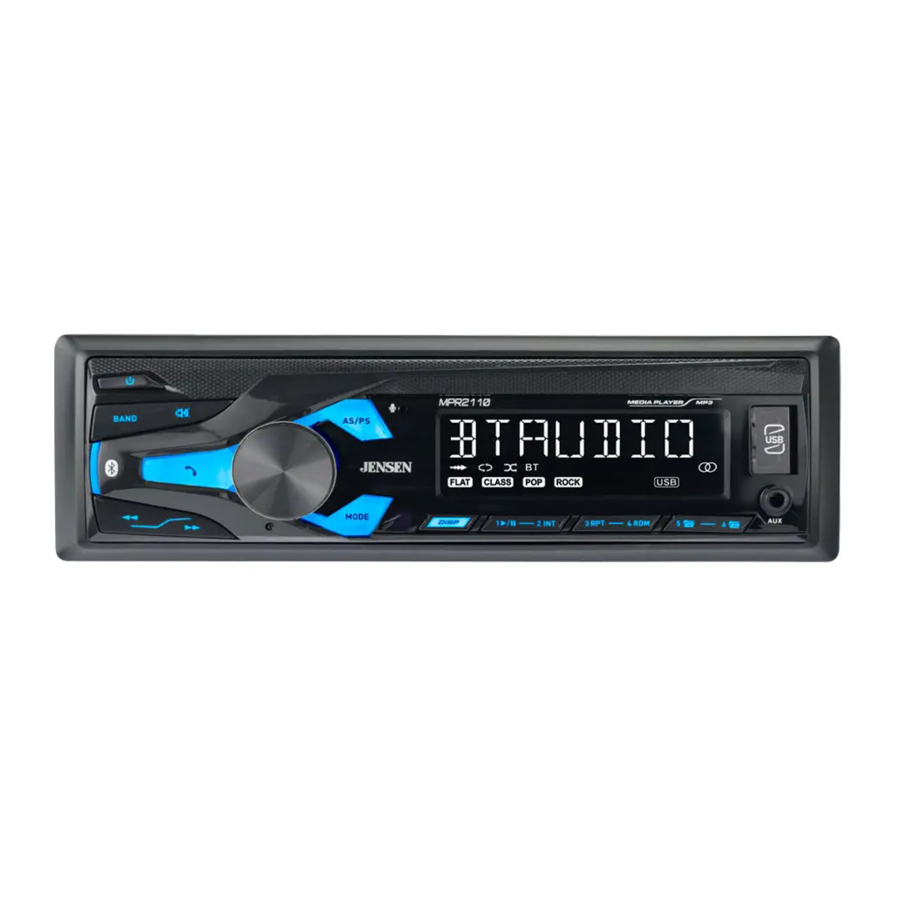

Jensen MPR2110 - Vastaanottimen käyttöohje

Sisältö

1 ASENNUS
2 KÄYTTÖ
- 2.1 Yleinen käyttö
- 2.2 AM/FM-virittimen käyttö
3 USB-käyttö
- 3.1 Bluetooth-käyttö
4 Vianmääritys
5 Tekniset tiedot
6 Viitteet
7 Lataa käyttöohje
8 Muilla kielillä

ASENNUS

Valmistelu

Lue koko käyttöohje ennen asennusta.

Ennen aloittamista

Irrota akun negatiivinen napa. Pyydä ohjeita pätevältä teknikkolta.
Vältä laitteen asentamista paikkaan, jossa se altistuisi korkeille lämpötiloille, kuten suoralle auringonvalolle, tai jossa se altistuisi pölylle, lialle tai liialliselle tärinälle.

Pääyksikön asennus: Tyypillinen DIN-asennus

Vaihe 1:
Aseta asennusholkki asennussarjaan tai kojelautaan.

Vaihe 2:
Taivuta useita asennuskielekkeitä asennusholkin ympärille, kunnes asennusholkki on tukevasti kiinni.

Vaihe 3:
Liitä kaikki johdinsarjat ja liu'uta pääyksikkö asennusholkkiin, kunnes se napsahtaa paikalleen.

Pääyksikön asennus: ISO-asennus

Kiinnitä olemassa olevilla kiinnikkeillä tai asennussarjan mukana toimitetuilla kiinnikkeillä kiinnikkeet pääyksikön sivuille pääyksikön mukana toimitetuilla ruuveilla.

Kytkentäkaavio

Säätimien sijainnit

Virta
Taajuusalue
Mykistys
Äänenvoimakkuuden säädin
Automaattinen tallennus
USB-portti
Lisätuloliitäntä
Esiasetus 6 / Kansio ylös
Esiasetus 5 / Kansio alas
Esiasetus 4 / Satunnainen
Esiasetus 3 / Toisto
Esiasetus 2 / Intro
Esiasetus 1 / Toista/Tauko
Näyttö
Tila
Nollaus
Viritä ylös
Viritä alas

Tila
Äänenvoimakkuus ylös
Virta
Ääni
Viritä ylös
Äänenvoimakkuus alas
Taajuusalue
Esiasetus 3 / Toisto
Esiasetus 2 / Intro
Esiasetus 6 / Kansio ylös
Mykistys
AS/PS
Esiasetus 5 / Kansio alas
Esiasetus 4 / Satunnainen
Esiasetus 1 / Toista / Tauko
Bluetooth-puhelu
Viritä alas

KÄYTTÖ

Yleinen käyttö

Virta päälle/pois	Kytke laite päälle painamalla -painiketta. Kytke laite pois päältä painamalla -painiketta uudelleen.
Tilojen vaihtaminen	Valitse radiotila, USB, lisätulo ja Bluetooth painamalla MODE (Tila). Käyttötilat näkyvät näytössä.
Äänenvoimakkuus	Säädä äänenvoimakkuutta äänenvoimakkuuden säätimellä (00–43).
Mykistys	Mykistä ääni painamalla. Jatka kuuntelua aiemmin valitulla äänenvoimakkuudella painamalla uudelleen.
Lisätuloliitännät	Aseta 3,5 mm:n kaapeli laitteen etuosassa olevaan AUX-porttiin.
Nollaus	Palauta laitteen tehdasasetukset painamalla RESET (Nollaus) -painiketta, jos toiminta on epänormaalia. Nollauspainike sijaitsee etupaneelissa.
Kellonajan asettaminen	Kun laite on päällä, tuo kellonaika näkyviin pitämällä DISP-painiketta painettuna. Pidä DISP-painiketta painettuna, kunnes tunnit tai minuutit alkavat vilkkua, ja vapauta sitten. Säädä aikaa kiertämällä äänenvoimakkuuden säädintä. Viimeistele kellonajan asetus pitämällä DISP-painiketta painettuna.
Näyttö	Vaihda näytön eri tietojen välillä painamalla DISP (Näyttö).
Ääni / Valikko	Valitse ääni- ja valikkotoimintojen välillä painamalla hetken aikaa äänenvoimakkuuden säädintä. Valitse valikkotoimintojen välillä pitämällä äänenvoimakkuuden säädintä painettuna yli kaksi sekuntia. Säädä tai aktivoi haluttu toiminto/ääni kiertämällä äänenvoimakkuuden säädintä vasemmalle/oikealle.

AM/FM-virittimen käyttö

Hae viritystä	Hae edellistä tai seuraavaa vahvaa asemaa painamalla TUNE tai TUNE .
Manuaalinen viritys	Siirry manuaaliseen viritystilaan pitämällä TUNE tai TUNE painettuna ja muuta radiotaajuutta ylös- tai alaspäin yksi askel kerrallaan painamalla hetken aikaa TUNE tai TUNE . Nopeuta etenemistä pitämällä TUNE tai TUNE painettuna.
Taajuusalue	Valitse taajuusalue painamalla BAND (Taajuusalue) FM1, FM2, FM3, AM1 ja AM2 -taajuusalueiden välillä. Kullekin taajuusalueelle voidaan ohjelmoida jopa kuusi esiasetusta, jolloin muistiin voidaan tallentaa jopa 18 FM-asemaa ja 12 AM-asemaa.
Esiasetusten tallentaminen	Voidaan tallentaa jopa 18 FM-asemaa ja 12 AM-asemaa. Voit tallentaa aseman valitsemalla haluamasi taajuusalueen ja aseman. Pidä haluamaasi esiasetuspainiketta (1–6) painettuna yli kaksi sekuntia. Kun asema on tallennettu, esiasetusnumero tulee näkyviin näyttöön.
Esiasetusten palauttaminen	Esiasetetut asemat voidaan palauttaa milloin tahansa painamalla vastaavaa esiasetuspainiketta.
Automaattinen tallennus	Tallenna 18 FM-asemaa ja 12 AM-asemaa automaattisesti pitämällä AS/PS-painiketta painettuna yli 2 sekuntia.
Esiasetettujen asemien skannaus	Palauta kukin muistiin tallennettu esiasetettu asema kussakin taajuusalueessa painamalla AS/PS-painiketta.

USB-käyttö

MP3-tiedostojen toistaminen	Toista MP3-tiedostoja asettamalla USB-laite, joka sisältää MP3-tiedostoja.
Kappaleen valinta	Siirry seuraavan kappaleen alkuun painamalla TUNE . Siirry edellisen kappaleen alkuun painamalla TUNE .
Pikakelaus eteen- ja taaksepäin	Pikakelaa kappaletta eteen- tai taaksepäin pitämällä TUNE tai TUNE painettuna.
Tauko	Pysäytä USB-toisto väliaikaisesti painamalla . Jatka toistoa painamalla uudelleen.
Kansioon pääsy	Kansioita voi etsiä painamalla Folder Up (Kansio ylös) tai Folder Down (Kansio alas). Noin sekunnin kuluttua kansion nimen näyttämisestä valitun kansion ensimmäinen tiedosto tulee näkyviin ja toisto alkaa.
Toisto	Vaihda RPT ALL-, RPT FLR- ja RPT ONE -toimintojen välillä painamalla RPT. RPT ALL – Toistaa kaikki kappaleet USB-laitteessa. RPT ONE – Toistaa jatkuvasti valittua kappaletta. RPT FLR – Toistaa jatkuvasti kaikkia tiedostoja nykyisessä kansiossa.
Satunnainen	Toista kappaleita satunnaisessa järjestyksessä painamalla RDM (Satunnainen); peruuta RDM-toiminto painamalla uudelleen.
Intro	Toista kunkin kappaleen 10 ensimmäistä sekuntia painamalla INT (Intro); peruuta INT-toiminto painamalla uudelleen.

Bluetooth-käyttö

Valmistelu

Ennen Bluetooth-laitteen käyttöä se on pariliitettävä ja yhdistettävä. Varmista, että Bluetooth on aktivoitu laitteessasi, ennen kuin aloitat pariliitoksen muodostamisen.

Uuden laitteen pariliitos

Pääyksikkö lähettää pariliitossignaalia jatkuvasti, kun mitään laitteita ei ole yhdistetty. Suorita pariliitos Bluetooth-laitteestasi. Katso lisätietoja laitteesi käyttöoppaasta.
Laitteen nimi on "Jensen Media Player".
Bluetooth-salasana on "1234".

Huomautus: Pääyksikkö voi olla missä tahansa käyttötilassa pariliitosta muodostettaessa.

Suoratoistetun äänen vianmääritys

Pääyksikkö tukee A2DP-langatonta suoratoistettua ääntä Bluetooth-mobiililaitteesta suoraan pääyksikköön.
Musiikin ohjaamiseen voidaan käyttää seuraavia toimintoja:

Siirry seuraavaan käytettävissä olevaan ääniraitaan painamalla l.
Siirry edelliseen ääniraitaan painamalla .
Vaihda toiston aikana toiston ja tauon välillä painamalla .

Vianmääritys

Ongelma	Syy	Toiminto
Laite ei käynnisty (ei virtaa)	Keltainen johto ei ole kytketty tai väärä jännite Punainen johto ei ole kytketty tai väärä jännite	Tarkista liitäntöjen oikea jännite (11–16 VDC)
	Musta johto ei ole kytketty	Tarkista maadoitusliitäntä
	Sulake palanut	Vaihda sulake
Laitteessa on virta (mutta ei ääntä)	Kaiutinjohtoja ei ole kytketty	Tarkista liitännät kaiuttimissa
Laitteessa on virta (mutta ei ääntä)	Yksi tai useampi kaiutinjohto koskettaa toisiaan tai alustan maadoitusta	Eristä kaikki paljaat kaiutinjohtimet toisistaan ja alustasta maadoituksesta
Laite polttaa sulakkeita	Keltainen tai punainen johto koskettaa alustan maadoitusta	Tarkista, onko johto puristuksissa
	Kaiutinjohto koskettaa alustan maadoitusta	Tarkista, onko johto puristuksissa
	Väärä sulakekoko	Käytä oikean kokoista sulaketta
NO FILE (Ei tiedostoa) tulee näkyviin näyttöön	Laitteesta ei löydy toistettavia MP3-tiedostoja	Tarkista, että laitteessa on kelvollisia MP3-tiedostoja
NO SUPPORT (Ei tukea) tulee näkyviin näyttöön	Virheellinen ID3-tunnisteversio on käytössä	Versioita 1.0–2.0 ID3-tunnisteista tuetaan.

Tekniset tiedot

FM-viritin	Viritysalue: 87,5 MHz–107,9 MHz Käyttökelpoinen herkkyys: 8,5 dBf 50 dB:n vaimennusherkkyys: 10 dBf Stereoerotus @ 1 kHz: >30 dB Taajuusvaste: 30 Hz–13 kHz
AM-viritin	Viritysalue: 530 kHz–1710 kHz Käyttökelpoinen herkkyys: <42 dBu Taajuusvaste: 30 Hz–2,2 kHz
Yleistä	Kaiutinlähtöimpedanssi: 4–8 ohmia Linjalähtöjännite: 2 volttia RMS Mitat: 7" x 3,8" x 2" (178 x 97 x 50 mm)
