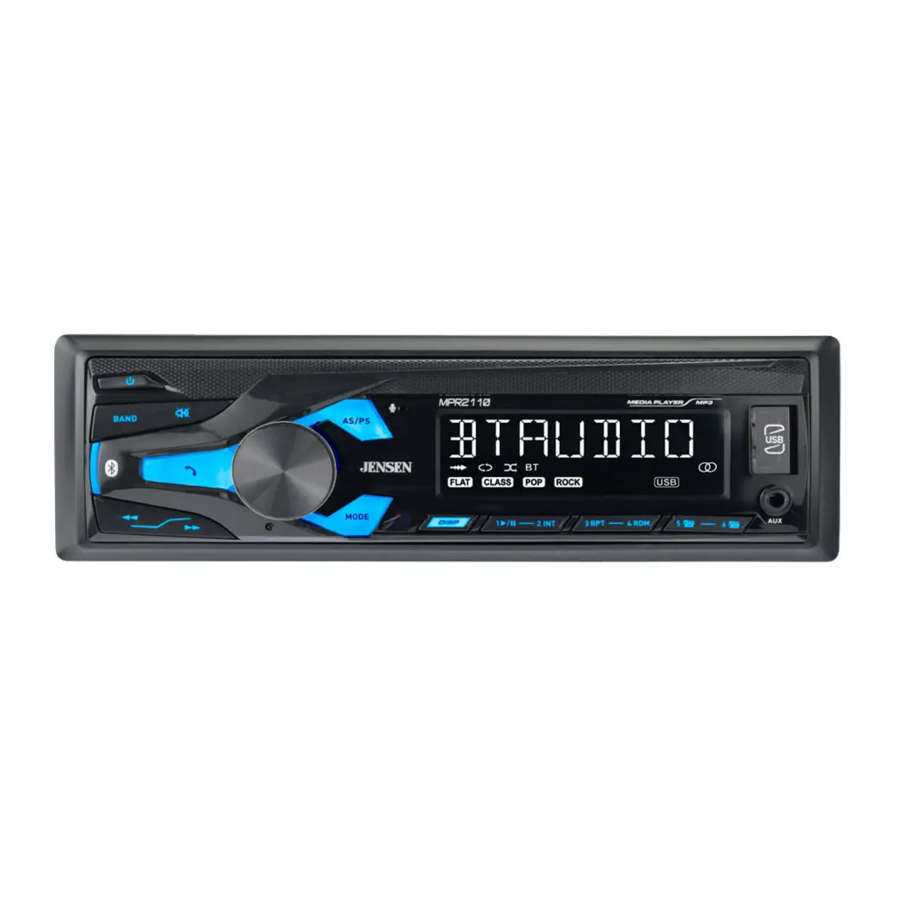

Jensen MPR2110 - Buku Petunjuk Penerima

Isi

1 INSTALASI
2 OPERASI
- 2.1 Operasi Umum
- 2.2 Operasi Tuner AM/FM
3 Operasi USB
- 3.1 Operasi Bluetooth
4 Pemecahan Masalah
5 Spesifikasi
6 Referensi
7 Unduh manual
8 Dalam Bahasa Lain

INSTALASI

Persiapan

Harap baca seluruh buku petunjuk sebelum pemasangan.

Sebelum Anda Mulai

Lepaskan terminal baterai negatif. Konsultasikan dengan teknisi yang memenuhi syarat untuk mendapatkan petunjuk.
Hindari memasang unit di tempat yang akan terkena suhu tinggi, seperti dari sinar matahari langsung, atau di tempat yang akan terkena debu, kotoran, atau getaran berlebihan.

Memasang Unit Kepala: Pemasangan DIN umum

Langkah 1:
Masukkan selongsong pemasangan ke dalam kit pemasangan atau dasbor.

Langkah 2:
Tekuk beberapa tab pemasangan di sekitar selongsong pemasangan hingga selongsong pemasangan terpasang dengan aman.

Langkah 3:
Sambungkan semua rangkaian kabel dan geser unit kepala ke dalam selongsong pemasangan hingga berbunyi klik pada tempatnya.

Memasang Unit Kepala: Pemasangan ISO

Dengan menggunakan braket yang ada atau braket yang disertakan dengan kit pemasangan, pasang braket ke sisi unit kepala dengan sekrup yang disertakan dengan unit kepala.

Diagram Pengkabelan

Lokasi Kontrol

Daya
Band
Bisukan
Kenop Volume
Simpan Otomatis
Port USB
Input Tambahan
Preset 6 / Folder Naik
Preset 5 / Folder Turun
Preset 4 / Acak
Preset 3 / Ulangi
Preset 2 / Intro
Preset 1 / Putar/Jeda
Tampilan
Mode
Atur Ulang
Tambah Nada
Kurangi Nada

Mode
Volume Naik
Daya
Audio
Tambah Nada
Volume Turun
Band
Preset 3 / Ulangi
Preset 2 / Intro
Preset 6 / Folder Naik
Bisukan
AS/PS
Preset 5 / Folder Turun
Preset 4 / Acak
Preset 1 / Putar / Jeda
Bicara Bluetooth
Kurangi Nada

OPERASI

Operasi Umum

Daya Hidup/Mati	Tekan tombol untuk menghidupkan unit. Tekan lagi untuk mematikan unit.
Mengubah Mode	Tekan MODE untuk memilih antara Radio, USB, Input Tambahan, dan Bluetooth. Mode operasi ditampilkan pada layar.
Volume	Sesuaikan volume menggunakan kenop volume (00-43).
Bisukan	Tekan untuk membisukan audio. Tekan lagi untuk melanjutkan mendengarkan pada volume yang dipilih sebelumnya.
Input Tambahan	Masukkan kabel 3,5 mm ke port AUX depan unit.
Atur Ulang	Tekan tombol RESET untuk mengatur ulang unit kembali ke pengaturan pabrik jika terjadi operasi abnormal. Tombol atur ulang terletak di panel depan.
Menyetel Jam	Saat unit menyala, tekan lama DISP untuk menampilkan waktu jam. Tekan dan tahan DISP hingga jam atau menit mulai berkedip, lalu lepaskan. Putar kenop volume untuk menyesuaikan waktu. Tekan lama DISP untuk menyelesaikan pengaturan jam.
Tampilan	Tekan DISP untuk mengalihkan tampilan antara berbagai informasi yang ditampilkan.
Audio / Menu	Tekan kenop volume sebentar untuk memilih antara fungsi audio. Tekan dan tahan kenop volume selama lebih dari dua detik untuk memilih antara fungsi menu. Putar kenop volume ke kiri/kanan untuk menyesuaikan atau mengaktifkan fungsi/audio yang diinginkan.

Operasi Tuner AM/FM

Pencarian Tala	Tekan TUNE atau TUNE untuk mencari stasiun kuat sebelumnya atau berikutnya.
Penyetelan Manual	Tekan dan tahan TUNE atau TUNE untuk masuk ke mode penyetelan manual, lalu tekan TUNE atau TUNE sebentar untuk mengubah frekuensi radio naik atau turun satu langkah pada satu waktu. Tekan dan tahan TUNE atau TUNE maju dengan cepat.
Band	Tekan BAND untuk memilih antara band FM1, FM2, FM3, AM1, dan AM2. Hingga enam preset dapat diprogram untuk setiap band, memungkinkan hingga 18 stasiun FM dan 12 stasiun AM untuk disimpan dalam memori.
Menyimpan Preset	Hingga 18 stasiun FM dan 12 stasiun AM dapat disimpan. Untuk menyimpan stasiun, pilih band dan stasiun yang diinginkan. Tekan dan tahan tombol preset yang diinginkan (1-6) selama lebih dari dua detik. Saat disimpan, nomor preset akan muncul di layar.
Memanggil Preset	Stasiun preset dapat dipanggil kapan saja dengan menekan tombol preset yang sesuai.
Simpan Otomatis	Tekan dan tahan AS/PS selama lebih dari 2 detik untuk menyimpan 18 stasiun FM dan 12 stasiun AM secara otomatis.
Stasiun Pemindaian Preset	Tekan AS/PS untuk memanggil setiap stasiun preset yang disimpan dalam memori di setiap band.

Operasi USB

Memutar File MP3	Untuk memutar file MP3, masukkan perangkat USB yang berisi file MP3.
Pilih Trek	Tekan TUNE untuk melompat ke awal trek berikutnya. Tekan TUNE untuk melompat ke awal trek sebelumnya.
Maju Cepat dan Mundur	Tekan dan tahan TUNE atau TUNE untuk maju cepat atau memundurkan trek.
Jeda	Tekan untuk menghentikan sementara pemutaran USB. Tekan lagi untuk melanjutkan pemutaran.
Akses Folder	Folder dapat ditemukan dengan menekan Folder Naik atau Folder Turun. Sekitar satu detik setelah nama folder ditampilkan, file pertama di bawah folder yang dipilih akan ditampilkan dan pemutaran akan dimulai.
Ulangi	Tekan RPT untuk beralih antara RPT ALL, RPT FLR, dan RPT ONE. RPT ALL - Memutar semua trek pada perangkat USB. RPT ONE - Terus-menerus mengulangi trek yang dipilih. RPT FLR - Terus-menerus mengulangi semua file di folder saat ini.
Acak	Tekan RDM untuk memutar trek dalam urutan acak; tekan lagi untuk membatalkan fungsi RDM.
Intro	Tekan INT untuk memutar 10 detik pertama dari setiap trek; tekan lagi untuk membatalkan fungsi INT.

Operasi Bluetooth

Persiapan

Sebelum menggunakan perangkat Bluetooth, perangkat tersebut harus dipasangkan dan disambungkan. Pastikan Bluetooth diaktifkan pada perangkat Anda sebelum memulai proses pemasangan.

Memasangkan Perangkat Baru

Unit kepala menyiarkan sinyal pemasangan terus-menerus saat tidak ada perangkat yang terhubung. Selesaikan urutan pemasangan dari perangkat Bluetooth Anda. Lihat buku petunjuk pemilik untuk perangkat Anda untuk detail lebih lanjut.
Nama perangkat adalah "Jensen Media Player".
Kode sandi Bluetooth adalah "1234".

Catatan: Unit kepala dapat berada dalam mode operasi apa pun saat pemasangan dilakukan.

Pemecahan Masalah Audio Streaming

Unit kepala mendukung audio streaming nirkabel A2DP dari perangkat seluler Bluetooth langsung ke unit kepala Anda.
Fungsi-fungsi berikut dapat digunakan untuk mengontrol musik:

Tekan l untuk melompat ke trek audio berikutnya yang tersedia.
Tekan untuk melompat ke trek audio sebelumnya.
Tekan untuk beralih antara putar dan jeda selama pemutaran.

Pemecahan Masalah

Masalah	Penyebab	Tindakan
Unit tidak mau menyala (tidak ada daya)	Kabel kuning tidak tersambung atau voltase salah Kabel merah tidak tersambung atau voltase salah	Periksa sambungan untuk voltase yang benar (11~16VDC)
	Kabel hitam tidak tersambung	Periksa sambungan ke ground
	Sekring putus	Ganti sekring
Unit memiliki daya (tetapi tidak ada suara)	Kabel speaker tidak tersambung	Periksa sambungan pada speaker
Unit memiliki daya (tetapi tidak ada suara)	Satu atau lebih kabel speaker saling bersentuhan atau menyentuh ground sasis	Isolasi semua kabel speaker telanjang dari satu sama lain dan sasis ground
Unit memutus sekring	Kabel kuning atau merah menyentuh ground sasis	Periksa kabel yang terjepit
	Kabel speaker menyentuh ground sasis	Periksa kabel yang terjepit
	Peringkat sekring salah	Gunakan sekring dengan peringkat yang benar
NO FILE (TIDAK ADA FILE) muncul di layar	Tidak ada file MP3 yang dapat diputar yang ditemukan di perangkat	Periksa perangkat untuk file MP3 yang valid
NO SUPPORT (TIDAK ADA DUKUNGAN) muncul di layar	Versi tag ID3 yang tidak valid ada	Tag ID3 versi 1.0 hingga 2.0 didukung.

Spesifikasi

Tuner FM	Rentang penyetelan: 87,5MHz-107,9MHz Sensitivitas yang dapat digunakan: 8,5dBf Sensitivitas peredaman 50dB: 10dBf Pemisahan stereo @ 1kHz: >30dB Respons frekuensi: 30Hz-13kHz
Tuner AM	Rentang penyetelan: 530kHz-1710kHz Sensitivitas yang dapat digunakan: <42dBu Respons frekuensi: 30Hz-2,2kHz
Umum	Impedansi keluaran speaker: 4~8 ohm Voltase keluaran saluran: 2 Volt RMS Dimensi: 7" x 3,8" x 2" (178 x 97 x 50 mm)
