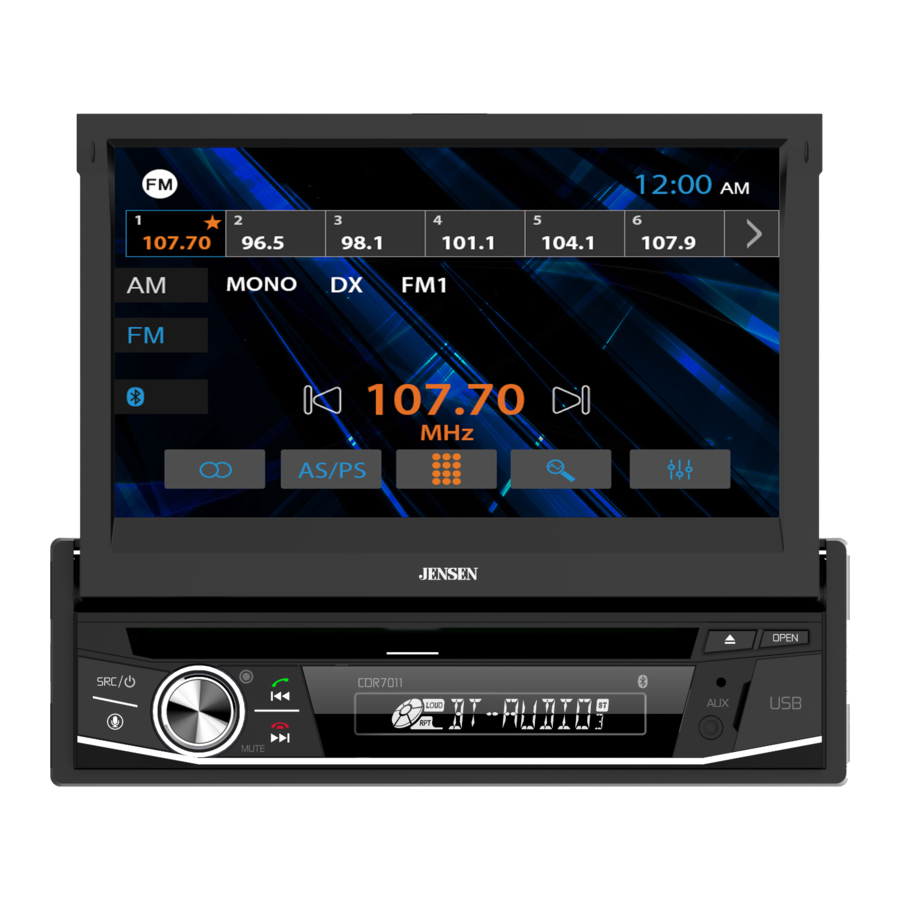

Jensen CDR7011

Persiapan

Harap baca seluruh panduan sebelum pemasangan.

Sebelum Memulai

Lepaskan terminal negatif baterai. Konsultasikan dengan teknisi yang berkualifikasi untuk instruksi.
Hindari memasang unit di tempat yang suhunya tinggi, seperti dari sinar matahari langsung, atau di tempat yang terkena debu, kotoran, atau getaran berlebihan.

Memulai

Lepaskan cincin trim dari unit.
Lepaskan 2 sekrup transit yang terletak di atas unit.
Masukkan kunci yang disediakan ke dalam slot seperti yang ditunjukkan, dan geser unit keluar dari selongsong pemasangan.
Pasang selongsong pemasangan ke dalam lubang, tekuk tab untuk mengamankan.
Sambungkan rangkaian kabel dan antena. Konsultasikan dengan teknisi yang berkualifikasi jika Anda tidak yakin.
Kendaraan tertentu mungkin memerlukan kit instalasi dan/atau adaptor rangkaian kabel (dijual terpisah).
Uji untuk operasi yang benar dan amankan kembali ke dasbor.
Pasang cincin trim pada tempatnya jika diperlukan.

Diagram Pengkabelan

Catatan:
Saat mengganti sekering, pastikan untuk menggunakan jenis dan ampere yang benar. Menggunakan sekering yang salah dapat menyebabkan kerusakan. Unit ini menggunakan (1) sekering tipe bilah 10 amp yang terletak di bagian belakang unit.

Catatan Pengkabelan:
Output Subwoofer
Output pra-amp subwoofer (jaket hitam dengan RCA hijau) aktif di semua mode audio.

Input kamera belakang
Kamera tampilan belakang (tidak termasuk) dapat digunakan dengan input Camera.

OPERASI

Lokasi Kontrol

Sumber / Daya
Mode / Aktivasi Suara
Volume / Bisukan
Naikkan Tune/Track / Akhiri Panggilan
Turunkan Tune/Track / Panggil
Slot Disk
Input Tambahan
Slot USB
Tombol Reset
Panel Terbuka
Keluarkan

Operasi Umum

Menyalakan/Mematikan Daya	Tekan atau tombol lainnya (kecuali Eject) untuk menghidupkan unit. Tekan dan tahan untuk mematikan unit.
Sumber	Tekan SRC untuk mengakses mode input yang tersedia: Radio, Disc, USB, Bluetooth Phone, Bluetooth Audio, AUX, Camera dan Settings. Perangkat Disc atau USB harus terhubung/dimasukkan agar muncul di string pemilihan mode.
Volume	Putar kenop volume untuk memperbesar atau memperkecil tingkat volume.
Bisukan	Tekan sebentar untuk meniadakan audio. Tekan sebentar lagi untuk kembali ke volume yang dipilih sebelumnya. Memutar kenop volume saat dibisukan juga akan membatalkan fungsi bisu.
Input Tambahan	Hubungkan perangkat audio eksternal ke input tambahan 3,5 mm di panel depan.
Port USB	Hubungkan perangkat USB ke port USB di panel depan untuk memutar file MP3.
Menu Utama	Dari mode operasi apa pun, tekan ikon panah di sudut kiri atas untuk mengakses layar Menu Utama. Gunakan panah kanan dan kiri di sudut bawah untuk menavigasi di antara dua layar Menu Utama, dan sentuh ikon apa pun untuk langsung mengakses mode yang sesuai.

Radio
Pemutar Media
Telepon Bluetooth
Disk
USB
Audio Bluetooth
Input Tambahan
Kamera Belakang
Pengaturan

Dari layar Menu Utama, pilih Settings untuk mengakses menu Setup dan pilih dari kategori yang ditampilkan di sisi kiri layar: General, Clock, Audio, Bluetooth, Display, dan About. Gunakan layar sentuh untuk menavigasi dan menyesuaikan opsi individual di setiap kategori.

Pengaturan Audio

Volume
Pengaturan EQ
EQ On/Off
Loudness On/Off
EQ Reset
Kembali ke Sumber
Preset EQ / Kustom
Balance / Fader

Pengaturan Keseimbangan/Fader

Volume
Fader Reset
Subwoofer On/Off
Kembali ke Sumber
Kembali ke Kontrol EQ

Operasi Radio

	Operasi Radio	Pilih ikon Radio dari layar Menu Utama.
1	Mode Saat Ini / Menu Utama	Menampilkan mode operasi saat ini. Tekan untuk kembali ke layar Menu Utama.
2	Preset Tuner	Menampilkan stasiun preset yang disimpan di band saat ini. Untuk menyimpan stasiun preset, sesuaikan unit ke stasiun yang diinginkan, lalu tekan dan tahan tombol preset yang diinginkan untuk menyimpan stasiun saat ini di tempat preset tersebut. Hingga 18 stasiun FM dan 12 AM dapat disimpan dalam memori. Tekan sebentar stasiun preset mana pun untuk memutarnya secara instan.
3	AM	Tekan untuk mengakses band AM.
4	FM	Tekan untuk mengakses band FM.
5	Bluetooth	Tekan untuk langsung mengakses mode hands-free Bluetooth.
6	Stereo / Mono	Tekan untuk memilih operasi Stereo atau Mono.
7	Turunkan Tune	Tekan untuk menurunkan tune dengan mencari stasiun kuat berikutnya. Tekan dan tahan untuk menyetel secara manual dan menyesuaikan frekuensi selangkah demi selangkah.
8	AS/PS	Tekan dan tahan untuk secara otomatis menyimpan enam stasiun terkuat di band saat ini sebagai preset. Tekan sebentar untuk memindai semua stasiun preset di band saat ini.
9	Penyetelan Langsung	Tekan untuk langsung memasukkan nomor stasiun yang diinginkan dan mulai memutar stasiun tersebut.

10	Nomor Stasiun	Menampilkan nomor stasiun saat ini.
11	Pencarian Stasiun	Tekan untuk mencari stasiun tertentu.
12	Naikkan Tune	Tekan untuk menurunkan tune dengan mencari stasiun kuat berikutnya. Tekan dan tahan untuk menyetel secara manual dan menyesuaikan frekuensi selangkah demi selangkah.
13	Pengaturan Audio	Tekan untuk masuk ke menu Pengaturan Audio dan sesuaikan opsi audio berikut: EQ - Gunakan layar sentuh untuk menyesuaikan kurva ekualisasi agar sesuai dengan preferensi mendengarkan masing-masing. Frekuensi equalizer berikut tersedia untuk penyesuaian: 62Hz, 150Hz, 400Hz, 1KHz, 3KHz, 7KHz, 12KHz, 16KHz. Rentang penyesuaian +16dB hingga -16dB tersedia untuk setiap band frekuensi. Fader-Balance - Gunakan layar sentuh untuk menyesuaikan keseimbangan tingkat output audio di seluruh kendaraan (+6dB hingga -6dB). Fader menyesuaikan level depan ke belakang, dan keseimbangan menyesuaikan dari kiri ke kanan. Loudness - Gunakan layar sentuh untuk menyesuaikan Loudness (On atau Off). SRC Level - Sesuaikan tingkat audio untuk setiap sumber audio (Disk, USB, dll.)
14	Band	Tekan untuk memilih antara 2 AM dan 3 band FM.

Operasi Pemutar Media

	Operasi Pemutar Media	Pilih ikon Pemutar Media dari layar Menu Utama.
1	Mode Saat Ini/Menu Utama	Menampilkan mode operasi saat ini. Tekan untuk kembali ke Menu Utama.
2	Musik Bluetooth	Tekan untuk mengakses musik Bluetooth.
3	USB	Tekan untuk mengakses file di perangkat USB.
4	Telepon Bluetooth	Tekan untuk mengakses telepon Bluetooth.
5	Acak	Tekan untuk mengaktifkan atau menonaktifkan pemutaran Acak.
6	Turunkan Tune	Tekan << untuk menyetel radio ke frekuensi yang lebih rendah. Tekan dan tahan untuk menyetel unit ke bawah selangkah demi selangkah.
7	Ulangi	Tekan untuk mengaktifkan atau menonaktifkan pemutaran Ulangi.
8	Entri File Langsung	Tekan untuk menampilkan tombol angka dan masukkan nomor file yang diinginkan.
9	Putar / Jeda	Tekan untuk menjeda atau melanjutkan pemutaran.
10	Daftar File	Tekan untuk menampilkan daftar semua file di perangkat.
11	Naikkan Tune	Tekan >> untuk menyetel radio ke frekuensi yang lebih tinggi. Tekan dan tahan untuk menyetel unit ke atas selangkah demi selangkah.
12	Pengaturan Audio	Tekan untuk mengakses dan menyesuaikan pengaturan audio.
13	Indikator Waktu	Menampilkan waktu yang berlalu/waktu yang tersisa untuk file saat ini.
14	Metadata ID3	Menampilkan informasi file saat ini.

Kompatibilitas Media - CD/DVD

Kompatibilitas Media - USB

Kompatibilitas Media

Kompatibilitas Media	Jenis disk/file berikut kompatibel: CD-DA, CD-ROM (ISO), CD-R, CD-RW DVD Video, DVD+R/RW, DVD-R/RW Jenis disk/file berikut tidak kompatibel: File WMA yang dilindungi oleh DRM (Digital Rights Management) Format WMA lossless Disk yang direkam dengan Track At Once atau packet writing Format MP3 PRO, daftar putar MP3 Format RMP Format WAV Format WMV AAC, AAC yang dilindungi, format M4A, format M4V. Beberapa DVD dan CD yang dapat direkam mungkin tidak kompatibel dengan unit ini, tergantung pada jenis media dan metode perekaman.
Urutan Pemutaran	Urutan pemutaran MP3 dimulai di folder root disk, USB flash drive, atau kartu SD. Folder kosong atau folder yang tidak menyertakan MP3
Format Perekaman yang Kompatibel	Standar ISO9660: Kedalaman folder bertingkat maksimum adalah 8 (termasuk folder root). Karakter yang valid untuk nama folder/file adalah huruf A-Z (semua huruf besar), angka 0-9, dan "_" (garis bawah). Beberapa karakter mungkin tidak ditampilkan dengan benar, tergantung pada jenis karakter. Perangkat ini dapat memutar disk dalam Joliet dan standar lain yang sesuai dengan ISO9660. MP3 yang ditulis dalam format selain di atas mungkin tidak diputar dan/atau nama file atau nama foldernya mungkin tidak ditampilkan dengan benar.
Catatan	Beberapa file mungkin tidak diputar atau ditampilkan dengan benar, tergantung pada kecepatan sampling dan bit rate. Untuk hasil terbaik, gunakan pengaturan berikut saat merobek file MP3: 128kbps atau bit rate konstan yang lebih tinggi frekuensi sampling 44,1kHz atau lebih tinggi

Pengoperasian DVD

Memasukkan Disk		Masukkan disk ke dalam slot, dan pemutaran akan dimulai secara otomatis. Sub-menu mungkin harus ditekan untuk mengakses konten DVD. Baca petunjuk disk DVD spesifik Anda untuk fitur lainnya.
Mengeluarkan Disk		Tekan untuk mengeluarkan disk.
Kontrol Layar Sentuh		Tekan di mana saja pada LCD untuk menampilkan kontrol layar sentuh.
1	Menu Disk	Tekan untuk memilih menu disk.
2	Pengaturan Audio	Tekan untuk menyesuaikan pengaturan audio.
3	Bab Sebelumnya	Tekan untuk kembali ke bab sebelumnya.
4	Putar / Jeda	Tekan untuk menjeda atau melanjutkan pemutaran.
5	Bab Berikutnya	Tekan untuk melanjutkan ke bab berikutnya.
6	Halaman Berikutnya	Tekan untuk menampilkan halaman opsi berikutnya.

7	Entri Langsung	Masukkan nomor bab secara langsung untuk memulai pemutaran.
8	Audio	Tekan untuk mengakses dan menyesuaikan pengaturan audio.
9	Ulangi	Tekan untuk mengulangi bab saat ini.
10	Acak	Tekan untuk mengaktifkan atau menonaktifkan pemutaran acak.
11	Halaman Berikutnya	Tekan untuk menampilkan halaman opsi berikutnya.

Pengoperasian Bluetooth

Persiapan		Sebelum Anda dapat menggunakan perangkat Bluetooth, perangkat tersebut harus dipasangkan dan disambungkan. Pastikan Bluetooth diaktifkan pada perangkat Anda sebelum Anda memulai proses pemasangan.
Mikrofon		Sambungkan mikrofon eksternal ke jack MIC di bagian belakang unit (tidak ada mikrofon internal yang disertakan).
Memasangkan Perangkat Baru		Unit memancarkan sinyal pemasangan terus-menerus saat tidak ada perangkat yang terhubung. Selesaikan urutan pemasangan dari perangkat Bluetooth Anda. Lihat manual pemilik untuk perangkat Anda untuk detail selengkapnya. Nama perangkat adalah "JENSES CDR7011". Kode sandi Bluetooth adalah "0000". Unit dapat berada dalam mode operasi apa pun saat pemasangan dilakukan. Pada ponsel tertentu, pemasangan mungkin perlu dilakukan lebih dari sekali.
Menyambungkan Perangkat yang Dipasangkan		Sebagian besar perangkat Bluetooth mendukung fitur sambung otomatis dan akan tersambung secara otomatis jika perangkat berada dalam jangkauan saat unit dihidupkan. Jika perangkat Anda sebelumnya dipasangkan tetapi tidak tersambung, masukkan menu pengaturan Bluetooth dan pastikan Sambung Otomatis Aktif.
Telepon Bluetooth		Untuk mengakses telepon, pilih Telepon Bluetooth dari Menu Utama atau tekan ikon telepon dari mode operasi apa pun.
1	Mode Saat Ini / Menu Utama	Menampilkan mode operasi saat ini. Tekan untuk kembali ke layar Menu Utama.
2	Tombol Angka Telepon	Gunakan tombol angka telepon untuk memutar nomor telepon yang diinginkan. Atau, nomor dapat diputar langsung dari telepon.
3	Tampilkan Tombol Angka	Tekan untuk menampilkan tombol angka telepon.
4	Kontak	Tekan untuk mengakses daftar kontak.
5	Backspace	Tekan untuk menghapus saat mengetik nomor telepon.
6	Panggilan Terakhir	Tekan untuk menampilkan daftar panggilan terakhir.
7	Perangkat	Tekan untuk melihat perangkat yang tersedia.

8	Bicara	Tekan untuk menyambungkan panggilan.
9	Nomor Telepon	Menampilkan nomor telepon yang diputar.
10	Akhiri Panggilan	Tekan untuk mengakhiri panggilan saat ini.
11	Pengaturan	Tekan untuk mentransfer panggilan antara unit utama dan telepon seluler.
12	Bisukan	Tekan untuk membisukan audio panggilan.
13	Tombol Angka	Tekan untuk menampilkan tombol angka.

Input Aux Depan 3,5mm

Input Tambahan
Sambungkan sumber audio opsional ke input 3,5mm (panel depan).
Pilih input tambahan dari Menu Utama untuk mendengarkan audio.
Sesuaikan volume pada sumber audio eksternal sesuai kebutuhan (jika terhubung ke output headphone perangkat).

Pengoperasian Kamera Belakang - (Opsional)

Menggunakan Kamera Belakang

Sambungkan kamera belakang opsional ke Input Kamera (konektor RCA Hitam). Lihat diagram pengkabelan untuk detailnya.
Pemilihan manual - Sentuh ikon CAMERA dari Menu Utama atau dari mode operasi apa pun (bila diaktifkan) untuk memilih mode kamera. Sentuh area kiri atas pada layar untuk keluar dari mode kamera.

Catatan: Mode manual ditujukan untuk kamera khusus yang SELALU aktif saat mengemudi, tidak ditujukan untuk kamera yang terhubung ke lampu mundur kendaraan.

Pemilihan Otomatis

Unit akan secara otomatis memilih mode kamera saat terhubung ke sirkuit lampu mundur.

Catatan: Output video eksternal tidak aktif saat menggunakan input kamera belakang.

Asisten Suara

Penerima Anda dirancang dengan tombol aktivasi suara akses mudah untuk menggunakan Siri® atau Google Assistant™ melalui Bluetooth mobil Anda. Berinteraksi dengan asisten ponsel cerdas Anda saat Anda mengemudi hanya dengan menekan sebuah tombol!

Bluetooth harus dipasangkan antara ponsel cerdas Anda dan penerima. Tekan tombol aktivasi suara, dan penerima akan beralih ke mode Bluetooth, Ini akan mengaktifkan Siri® atau Google Assistant™ di ponsel cerdas Anda. Anda harus beralih kembali secara manual ke mode sebelumnya atau yang diinginkan setelah operasi ini dihentikan.

Pengoperasian Input SWC

Antarmuka SWC bawaan kompatibel dengan modul kontrol roda kemudi PAC.
PAC SWI-RC direkomendasikan. Adaptor pihak ketiga harus digunakan agar XDVD600 kompatibel dengan kontrol roda kemudi apa pun. Kontrol berikut tersedia untuk sebagian besar kendaraan.

Volume Naik (+)
Volume Turun (-)
Bisukan
Preset (+)
Preset (-)
Mode
Cari/Lacak Naik (+)
Cari/Lacak Turun (-)
Band
Bicara BT
Akhiri BT

Catatan: Tidak semua fungsi roda kemudi OE mungkin didukung oleh XDVD600.

Petunjuk Pemasangan PAC SWI-RC

Setel "Radio Select Switch". Setel SWI-RC ke posisi 7 - "Pioneer/Other/Sony".
Untuk memprogram, gunakan urutan pemetaan fungsi radio Pioneer/Sony/Other untuk unit CDR171.
Saat memprogram SWI-RC, jika suatu fungsi tidak didukung (atau tidak diinginkan), maka fungsi tersebut HARUS dilewati sesuai petunjuk PAC SWI-RC.

Fungsi Urutan	Pemetaan Fungsi	SWI-RC (Referensi 3.3VDC)
Fungsi Urutan	Pemetaan Fungsi	Tegangan Pin Tengah (Cincin) (Pilih Fungsi)	Tegangan Pin Ujung
1	Volume +	H 5.0v	2.07
2	Volume -	H 5.0v	2.32
3	Mute	H 5.0v	1.01
4	Preset +	L 0.0V	1.54
5	Preset -	L 0.0V	1.81
6	Source	H 5.0v	0.60
7	Seek + / Track +	H 5.0v	1.54
8	Seek - / Track -	H 5.0v	1.81
9	Band	H 5.0v	2.73
10	BT Talk	L 0.0V	0.60

Pemecahan Masalah

Masalah	Penyebab	Tindakan
Unit tidak mau menyala (tidak ada daya)	Kabel kuning tidak terhubung atau voltase salah Kabel merah tidak terhubung atau voltase salah	Periksa sambungan untuk voltase yang benar (11~16VDC)
	Kabel hitam tidak terhubung	Periksa sambungan ke ground
	Sekering putus	Ganti sekering
Unit memiliki daya (tetapi tidak ada suara)	Kabel speaker tidak terhubung	Periksa sambungan pada speaker
Unit memiliki daya (tetapi tidak ada suara)	Satu atau lebih kabel speaker bersentuhan satu sama lain atau bersentuhan dengan ground sasis	Isolasi semua kabel speaker telanjang dari satu sama lain dan ground sasis
Unit meniup sekering	Kabel kuning atau merah menyentuh ground sasis	Periksa kabel yang terjepit
	Kabel speaker menyentuh ground sasis	Periksa kabel yang terjepit
	Nilai sekering salah	Gunakan sekering dengan nilai yang benar
Terlalu banyak skipping	Unit tidak dipasang dengan benar atau backstrap tidak aman	Periksa selongsong pemasangan dan penyangga backstrap
Terlalu banyak skipping	Cacat fisik pada media (CD, CD-R atau CD-RW)	Periksa media apakah ada goresan
ERR FILE muncul di layar	Kesalahan pembacaan disk	Tekan eject atau RESET
ERR FILE muncul di layar	Kesalahan fokus atau disk terbalik	Tekan eject atau RESET
NO FILE muncul di layar	Tidak ada file MP3 yang dapat diputar ditemukan di perangkat	Periksa perangkat untuk file MP3 yang valid
Unit tidak akan menerima disk	Posisi mekanisme CD tidak sejajar	Tekan EJECT untuk mengatur ulang posisi mekanisme CD
Unit tidak akan menerima disk	Sekrup transit CD masih terpasang	Lepaskan 2 sekrup transit yang terletak di bagian atas unit
NO SUPPORT muncul di layar	Versi tag ID3 yang tidak valid ada	Tag ID3 versi 1.0 hingga 2.0 didukung.

Spesifikasi

Pemutar CD	Respons frekuensi: 20Hz-20kHz Pemisahan saluran @ 1kHz: >60dB Konverter D/A: 1 Bit
Tuner FM	Rentang tuning: 87.5MHz-107.9MHz Sensitivitas yang dapat digunakan: 8.5dBf Sensitivitas keheningan 50dB: 10dBf Pemisahan stereo @ 1kHz: >30dB Respons frekuensi: 30Hz-13kHz
Tuner AM	Rentang tuning: 530kHz-1710kHz Sensitivitas yang dapat digunakan: <42dBu Respons frekuensi: 30Hz-2.2kHz
Umum	Pengisian daya USB: 1A Impedansi keluaran speaker: 4~8 ohm Tegangan keluaran saluran: 4 Volt RMS Dimensi: 7" x 7" x 2" (178 x 178 x 50 mm)

Spesifikasi Standar Daya CEA-2006
(referensi: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Output Daya: 16 Watt RMS x 4 saluran pada 4 ohm dan < 1% THD+N
Rasio Sinyal terhadap Kebisingan: 80dBA (referensi: 1 watt ke 4 ohm)

Informasi Keselamatan

Catatan Keselamatan
(Hanya Penerima DVD)

Pemutaran video tidak akan beroperasi saat kendaraan bergerak.
Ini adalah fitur keselamatan untuk mencegah gangguan pengemudi. Fungsi video di dasbor hanya akan beroperasi saat kendaraan dalam posisi Parkir dan rem parkir diaktifkan. Adalah ilegal di sebagian besar wilayah hukum bagi pengemudi untuk menonton video saat kendaraan bergerak.

Setelah pemasangan monitor/pemutar media ("unit") ini ke dalam kendaraan, pengemudi kendaraan tidak boleh mengoperasikan unit ini dengan menonton video atau bermain video game saat mengemudi. Kegagalan untuk mengikuti instruksi ini dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Beberapa negara bagian melarang pemasangan monitor/pemutar media jika layar terlihat dari kursi pengemudi. Jika Anda tinggal di wilayah hukum yang telah memberlakukan undang-undang tersebut, unit ini tidak boleh dipasang sehingga layar terlihat dari kursi pengemudi. Saat memasang unit ini di konsol/dasbor depan, unit harus diposisikan sehingga menghadap hanya ke kursi penumpang depan. Kegagalan untuk mengikuti instruksi ini dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Unit ini dirancang agar hanya dapat dioperasikan saat kendaraan dalam posisi "Parkir" dan rem parkir terpasang penuh. Untuk tujuan ini, unit ini menyertakan fitur penguncian rem parkir yang melarang unit beroperasi jika kendaraan tidak dalam posisi "Parkir" dan/atau rem parkir tidak terpasang penuh. Saat memasang unit ini, pemasang harus menghubungkan kabel deteksi rem parkir ke mekanisme rem parkir untuk membuat fitur penguncian rem parkir dapat dioperasikan. JANGAN hanya men-ground-kan kabel deteksi rem parkir ke bagian logam kendaraan. Kegagalan untuk memasang fitur penguncian rem parkir dengan benar dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang pengemudi atau orang di luar kendaraan dan/atau kerusakan properti.

Setelah fitur penguncian rem parkir dipasang, pemilik/pengguna tidak boleh mencoba mengganggu/menetralkan fitur penguncian rem parkir dengan

memasang sebagian rem parkir dan/atau
membeli/menggunakan perangkat atau unit apa pun yang dirancang untuk mengirim sinyal rem yang diperlukan ke unit.

Kegagalan untuk mengikuti instruksi ini dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang pengemudi atau orang di luar kendaraan dan/atau kerusakan properti.

Saat mengoperasikan unit ini, jaga agar tingkat volume unit cukup rendah sehingga penumpang kendaraan dapat mendengar suara terkait lalu lintas seperti polisi dan kendaraan darurat. Kegagalan untuk mengikuti instruksi ini dapat menyebabkan gangguan pengemudi yang dapat mengakibatkan cedera serius atau kematian pada penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Catatan.
Konten video di atas hanya untuk Penerima DVD.

Harap baca semua instruksi dengan cermat sebelum mencoba memasang atau mengoperasikan.
Karena sifat teknisnya, sangat disarankan agar radio Anda dipasang oleh pemasang profesional atau dealer resmi. Produk ini hanya untuk digunakan pada kendaraan dengan ground negatif 12VDC saja.

Untuk mencegah kerusakan atau cedera:

Pastikan untuk mem-ground-kan unit dengan aman ke ground sasis kendaraan.
Jangan lepaskan penutup atas atau bawah unit.
Jangan memasang unit di tempat yang terkena sinar matahari langsung atau panas berlebihan atau kemungkinan percikan air.
Jangan membuat unit terkena guncangan berlebihan.
Saat mengganti sekering, gunakan hanya yang baru dengan nilai yang ditentukan. Menggunakan sekering dengan nilai yang salah dapat menyebabkan unit tidak berfungsi.
Untuk mencegah korsleting saat mengganti sekering, lepaskan dulu harness kabel.
Gunakan hanya perangkat keras dan harness kabel yang disediakan.
Anda tidak dapat menonton video saat kendaraan bergerak. Cari tempat yang aman untuk parkir dan aktifkan rem parkir.
Jika Anda mengalami masalah selama pemasangan, konsultasikan dengan dealer Jensen terdekat Anda.
Jika unit tidak berfungsi, atur ulang unit terlebih dahulu. Jika masalah masih berlanjut, konsultasikan dengan dealer Jensen terdekat Anda atau hubungi bantuan teknis @ 1-888-921-4088.
Untuk membersihkan monitor, usap hanya dengan kain silikon kering atau kain lembut. Jangan gunakan kain yang kaku, atau pelarut volatile seperti pengencer cat dan alkohol. Mereka dapat menggores permukaan panel dan/atau menghilangkan cetakan.
Saat suhu unit turun (seperti di musim dingin), kristal cair di dalam layar akan menjadi lebih gelap dari biasanya. Kecerahan normal akan kembali setelah menggunakan monitor untuk sementara waktu.
Saat memperpanjang kabel pengapian, baterai, atau ground, pastikan untuk menggunakan kabel kelas otomotif atau kabel lain dengan luas 0.75mm (AWG 18) atau lebih untuk mencegah penurunan tegangan.
Jangan menyentuh cairan kristal cair jika LCD rusak atau pecah. Cairan kristal cair mungkin berbahaya bagi kesehatan Anda atau fatal. Jika cairan kristal cair dari LCD mengenai tubuh atau pakaian Anda, segera cuci dengan sabun.
