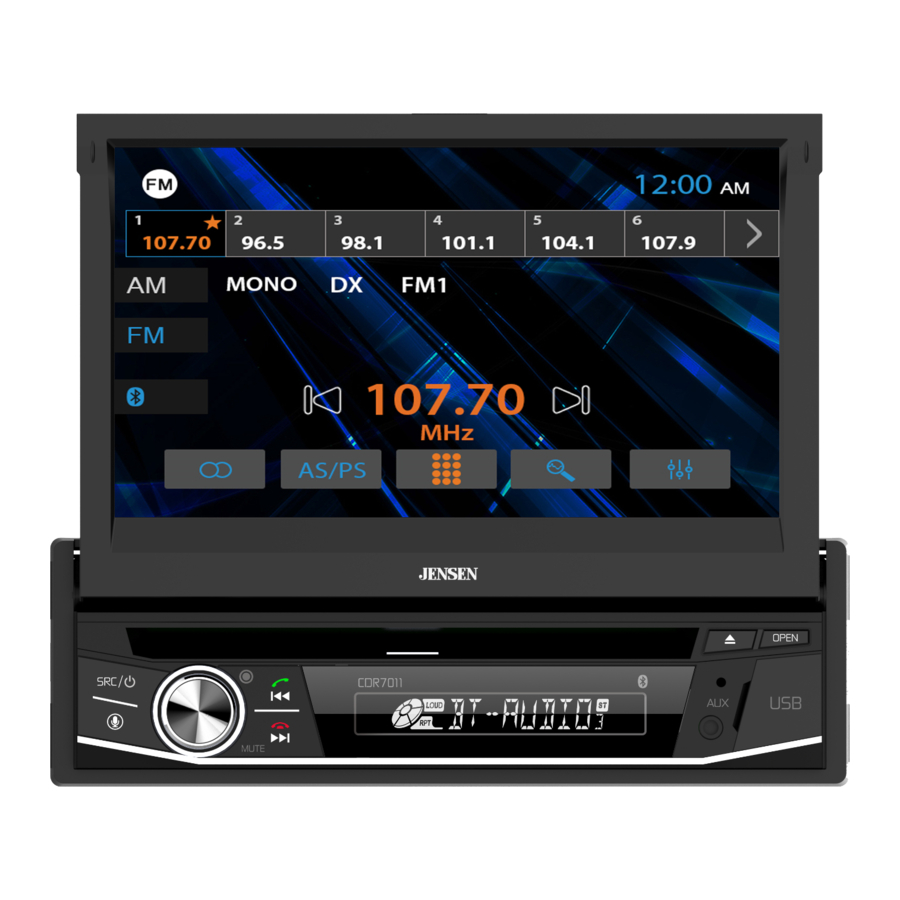

Jensen CDR7011 - Media Receiver qo'llanmasi
- 1 Tayyorgarlik
- 2 Elektr simlarini ulash sxemasi
-
3
FOYDALANISH
- 3.1 Boshqaruv joylari
- 3.2 Umumiy foydalanish
- 3.3 Radio bilan ishlash
- 3.4 Media Player bilan ishlash
- 3.5 Media mosligi - CD/DVD
- 3.6 Media mosligi - USB
- 3.7 Media moslashuvi
- 3.8 DVD ishlashi
- 3.9 Bluetooth ishlashi
- 3.10 Old 3,5 mm Aux kirish
- 3.11 Orqa kameraning ishlashi - (ixtiyoriy)
- 3.12 Ovozli yordamchi
- 3.13 SWC kirish ishlashi
- 3.14 PAC SWI-RC o'rnatish bo'yicha maslahatlar
- 4 Muammolarni bartaraf etish
- 5 Texnik xususiyatlar
- 6 Xavfsizlik haqida ma'lumot
- 7 Mijozlarni qo'llab-quvvatlash
- 8 Manbalar
- 9 Qo'llanmani yuklab olish
- 10 Boshqa tillarda
Tayyorgarlik
O'rnatishdan oldin butun qo'llanmani o'qib chiqing.
Boshlashdan oldin
- Salbiy akkumulyator terminalini uzing. Ko'rsatmalar uchun malakali mutaxassis bilan maslahatlashing.
- Qurilmani to'g'ridan-to'g'ri quyosh nuri kabi yuqori haroratga duchor bo'ladigan yoki chang, axloqsizlik yoki haddan tashqari tebranishga duchor bo'ladigan joyga o'rnatishdan saqlaning.
Boshlash
- Qurilmadan trim halqasini olib tashlang.
- Qurilmaning yuqori qismida joylashgan 2 ta transport vintini olib tashlang.
- Ko'rsatilgandek, taqdim etilgan kalitlarni teshiklarga joylashtiring va qurilmani o'rnatish gilzidan chiqarib oling.
- O'rnatish gilzini teshikka o'rnating, mahkamlash uchun quloqlarni buking.
- Simlarni ulash moslamasi va antennani ulang. Agar ishonchingiz komil bo'lmasa, malakali mutaxassis bilan maslahatlashing.
- Ayrim transport vositalari o'rnatish to'plami va/yoki simlarni ulash moslamasini talab qilishi mumkin (alohida sotiladi).
- To'g'ri ishlashini tekshiring va asboblar paneliga mahkamlang.
- Agar kerak bo'lsa, trim halqasini joyiga qo'ying.
![ODDIY OLD TOMONIDAN DIN O'RNATISH USULI]( "Jensen - CDR7011 - ODDDIY OLD TOMONIDAN DIN O'RNATISH USULI")
Elektr simlarini ulash sxemasi
Eslatma:
Sug'urta qutisini almashtirayotganda, to'g'ri turini va amperini ishlatganingizga ishonch hosil qiling. Noto'g'ri sug'urta qutisidan foydalanish shikastlanishga olib kelishi mumkin. Qurilma orqa tomonida joylashgan (1) 10 amperli pichoqli sug'urta qutisidan foydalanadi.
Simlarni ulash bo'yicha eslatmalar:
Sabvufer chiqishi
Sabvufer preamfining chiqishi (yashil RCA bilan qora qoplama) barcha audio rejimlarida faol.
Orqa kamera kirishi
Orqa ko'rinish kamerasi (qo'shilmagan) Camera (Kamera) kirishi bilan ishlatilishi mumkin.
FOYDALANISH
Boshqaruv joylari
- Source / Power
- Mode / Voice Activation
- Volume / Mute
- Tune/Track Up / End Call
- Tune/Track Down / Call
- Disk uchun uyasi
- Yordamchi kirish
- USB Slot
- Reset tugmasi
- Panelni ochish
- Chiqarish
Umumiy foydalanish
| Yoqish/o'chirish | Qurilmani yoqish uchun  yoki boshqa tugmani (Chiqarishdan tashqari) bosing.Qurilmani o'chirish uchun tugmasini bosib turing. |
| Manba | Mavjud kirish rejimlari: Radio, Disk, USB, Bluetooth Phone, Bluetooth Audio, AUX, Camera va Settings (Sozlamalar) ga kirish uchun SRC tugmasini bosing. Disk yoki USB qurilmasi rejimni tanlash qatorida paydo bo'lishi uchun ulanishi/kiritilishi kerak. |
| Ovoz balandligi | Ovoz balandligini oshirish yoki kamaytirish uchun ovoz balandligi tugmasini aylantiring. |
| Ovozni o'chirish | Ovozni o'chirish uchun bir lahzaga tugmasini bosing. Oldingi tanlangan ovozga qaytish uchun yana bir lahzaga tugmasini bosing. O'chirilgan vaqtda ovoz balandligi tugmasini aylantirish ham ovozni o'chirish funksiyasini bekor qiladi. |
| Yordamchi kirish | Tashqi audio qurilmalarni old panelidagi 3,5 mm yordamchi kirishga ulang. |
| USB porti | MP3 fayllarni o'ynash uchun USB qurilmasini old panelidagi USB portiga ulang. |
| Asosiy menyu | Har qanday operatsion rejimdan Asosiy menyu ekraniga kirish uchun yuqori chap burchakdagi strelka belgisini bosing. Ikki Asosiy menyu ekrani o'rtasida harakatlanish uchun pastki burchaklardagi o'ng va chap strelkalardan foydalaning va mos keladigan rejimga to'g'ridan-to'g'ri kirish uchun istalgan belgi ustiga teging. |
- Radio
- Media Player
- Bluetooth Phone
- Disk
- USB
- Bluetooth Audio
- Yordamchi kirish
- Orqa kamera
- Sozlamalar
Sozlash menyusi
Asosiy menyu ekranidan Sozlash menyusiga kirish uchun Sozlamalar ni tanlang va ekranning chap tomonida ko'rsatilgan toifalardan tanlang: Umumiy, Soat, Audio, Bluetooth, Displey va Haqida. Har bir toifadagi alohida variantlarni boshqarish va sozlash uchun sensorli ekrandan foydalaning.
Audio sozlamalari
- Ovoz balandligi
- EQ sozlamalari
- EQ Yoqish/o'chirish
- Loudness (balandlik) Yoqish/o'chirish
- EQ Reset
- Manbaga qaytish
- EQ Presets / Custom
- Balans / Fader
Balans/Fader sozlamalari
- Ovoz balandligi
- Fader Reset
- Subwoofer (past chastotali dinamik) Yoqish/o'chirish
- Manbaga qaytish
- EQ boshqaruvlariga qaytish
Radio bilan ishlash
| Radio bilan ishlash | Asosiy menyu ekranidan Radio belgisini tanlang. | |
| 1 | Hozirgi rejim / Asosiy menyu | Foydalanishning hozirgi rejimini ko'rsatadi. Asosiy menyu ekraniga qaytish uchun bosing. |
| 2 | Tuner Presets | Joriy diapazonda saqlangan oldindan o'rnatilgan stansiyalarni ko'rsatadi. Oldindan o'rnatilgan stansiyani saqlash uchun qurilmani kerakli stansiyaga sozlang, so'ngra joriy stansiyani ushbu oldindan o'rnatilgan joyda saqlash uchun kerakli oldindan o'rnatilgan tugmani bosib turing. Xotirada 18 tagacha FM va 12 ta AM stansiyasini saqlash mumkin. Uni darhol o'ynash uchun istalgan oldindan o'rnatilgan stansiyani bir lahzaga bosing. |
| 3 | AM | AM diapazonlariga kirish uchun bosing. |
| 4 | FM | FM diapazonlariga kirish uchun bosing. |
| 5 | Bluetooth | Bluetooth qo'lsiz rejimiga to'g'ridan-to'g'ri kirish uchun bosing. |
| 6 | Stereo / Mono | Stereo yoki Mono rejimini tanlash uchun bosing. |
| 7 | Tune Down | Keyingi kuchli stansiyani qidirish orqali sozlash uchun bosing. Chastotani qo'lda sozlash va bir qadamda sozlash uchun bosib turing. |
| 8 | AS/PS | Joriy diapazondagi oltita eng kuchli stansiyani oldindan sozlash sifatida avtomatik ravishda saqlash uchun bosib turing. Joriy diapazondagi barcha oldindan o'rnatilgan stansiyalarni skanerlash uchun qisqa vaqt bosing. |
| 9 | To'g'ridan-to'g'ri sozlash | Kerakli stansiya raqamini to'g'ridan-to'g'ri kiritish va ushbu stansiyani ijro etishni boshlash uchun bosing. |
| 10 | Stansiya raqami | Joriy stansiya raqamini ko'rsatadi. |
| 11 | Stansiya qidiruvi | Muayyan stansiyani qidirish uchun bosing. |
| 12 | Tune Up | Keyingi kuchli stansiyani qidirish orqali sozlash uchun bosing. Chastotani qo'lda sozlash va bir qadamda sozlash uchun bosib turing. |
| 13 | Audio sozlamalari | Audio sozlamalari menyusiga kirish va quyidagi audio variantlarini sozlash uchun bosing:
|
| 14 | Diapazon | 2 AM va 3 FM diapazoni o'rtasida tanlash uchun bosing. |
Media Player bilan ishlash
| Media Player bilan ishlash | Asosiy menyu ekranidan Media Player belgisini tanlang. | |
| 1 | Hozirgi rejim/Asosiy menyu | Foydalanishning hozirgi rejimini ko'rsatadi. Asosiy menyuga qaytish uchun bosing. |
| 2 | Bluetooth Music | Bluetooth musiqasiga kirish uchun bosing. |
| 3 | USB | USB qurilmasidagi fayllarga kirish uchun bosing. |
| 4 | Bluetooth Phone | Bluetooth telefoniga kirish uchun bosing. |
| 5 | Random | Tasodifiy ijroni yoqish yoki o'chirish uchun bosing. |
| 6 | Tune Down | Radio chastotasini pasaytirish uchun << tugmasini bosing. Qurilmani bir vaqtning o'zida bir qadam pastga sozlash uchun bosib turing. |
| 7 | Repeat | Takroriy ijroni yoqish yoki o'chirish uchun bosing. |
| 8 | To'g'ridan-to'g'ri fayl kiritish | Klaviatura panelini ko'rsatish va kerakli fayl raqamini kiritish uchun bosing. |
| 9 | Play / Pause | Ijroni to'xtatib turish yoki davom ettirish uchun bosing. |
| 10 | Fayl ro'yxati | Qurilmadagi barcha fayllar ro'yxatini ko'rsatish uchun bosing. |
| 11 | Tune Up | Radio chastotasini oshirish uchun >> tugmasini bosing. Qurilmani bir vaqtning o'zida bir qadam yuqoriga sozlash uchun bosib turing. |
| 12 | Audio sozlamalari | Audio sozlamalariga kirish va ularni sozlash uchun bosing. |
| 13 | Vaqt indikatori | Joriy fayl uchun o'tgan vaqt/qolgan vaqtni ko'rsatadi. |
| 14 | ID3 Metadata | Joriy fayl ma'lumotlarini ko'rsatadi. |
Media mosligi - CD/DVD
Media mosligi - USB
Media moslashuvi
| Media Compatibility | Quyidagi turdagi disklar/fayllar mos keladi:
Quyidagi turdagi disklar/fayllar mos kelmaydi:
Ba'zi yozib olinadigan DVD va CD lar media turi va yozish usuliga qarab, ushbu qurilmaga mos kelmasligi mumkin. |
| Playback Order | MP3 pleybek ketma-ketligi disk, USB flesh-disk yoki SD kartaning ildiz papkasidan boshlanadi. MP3 ni o'z ichiga olmagan har qanday bo'sh papkalar yoki papkalar |
| Compatible Recording Formats | ISO9660 standartlari:
|
| Izohlar | Ba'zi fayllar namuna olish tezligi va bit tezligiga qarab to'g'ri ijro etilmasligi yoki ko'rsatilmasligi mumkin. Yaxshiroq natijalarga erishish uchun MP3 fayllarini nusxalashda quyidagi sozlamalardan foydalaning: 128kbps yoki undan yuqori doimiy bit tezligi 44.1kHz yoki undan yuqori namuna olish chastotasi |
DVD ishlashi
| Diskni kiritish | Diskni uyaga joylashtiring va qayta ijro etish avtomatik ravishda boshlanadi. DVD tarkibiga kirish uchun quyi menyularni bosish kerak bo'lishi mumkin. Boshqa funksiyalar uchun o'ziga xos DVD diskingiz yo'riqnomalarini o'qing. | |
| Diskni chiqarish | Diskni chiqarish uchun  ni bosing. | |
| Sensorli ekran boshqaruvlari | Sensorli ekran boshqaruvlarini ko'rsatish uchun LCD ekranida istalgan joyni bosing. | |
| 1 | Disk menyusi | Disk menyusini tanlash uchun bosing. |
| 2 | Audio sozlamalari | Audio sozlamalarini sozlash uchun bosing. |
| 3 | Oldingi bob | Oldingi bobga qaytish uchun bosing. |
| 4 | Ijro etish / Pauza | Ijro etishni to'xtatib turish yoki davom ettirish uchun bosing. |
| 5 | Keyingi bob | Keyingi bobga o'tish uchun bosing. |
| 6 | Keyingi sahifa | Variantlarning keyingi sahifasini ko'rsatish uchun bosing. |
| 7 | To'g'ridan-to'g'ri kirish | Ijro etishni boshlash uchun to'g'ridan-to'g'ri bob raqamini kiriting. |
| 8 | Audio | Audio sozlamalariga kirish va ularni sozlash uchun bosing. |
| 9 | Takrorlash | Joriy bobni takrorlash uchun bosing. |
| 10 | Tasodifiy | Tasodifiy ijroni yoqish yoki o'chirish uchun bosing. |
| 11 | Keyingi sahifa | Variantlarning keyingi sahifasini ko'rsatish uchun bosing. |
Bluetooth ishlashi
| Tayyorgarlik | Bluetooth qurilmasidan foydalanishdan oldin uni ulash va ulanish kerak. Ulanish jarayonini boshlashdan oldin Bluetooth qurilmangizda faollashtirilganligiga ishonch hosil qiling. | |
| Mikrofon | Qurilmaning orqa tomonidagi MIC uyasiga tashqi mikrofonni ulang (ichki mikrofon kiritilmagan). | |
| Yangi qurilmani ulash | Qurilma hech qanday qurilma ulanmagan bo'lsa, doimiy ravishda ulanish signalini uzatadi. Bluetooth qurilmangizdan ulanish ketma-ketligini yakunlang. Batafsil ma'lumot olish uchun qurilmangizning foydalanuvchi qo'llanmasiga qarang. Qurilmaning nomi "JENSES CDR7011". Bluetooth parol kodi "0000". Ulanish amalga oshirilganda qurilma har qanday ishlash rejimida bo'lishi mumkin. Ba'zi telefonlarda ulanishni bir necha marta bajarish kerak bo'lishi mumkin. | |
| Ulangan qurilmani ulash | Aksariyat Bluetooth qurilmalari avtomatik ulanish funksiyasini qo'llab-quvvatlaydi va qurilma ishga tushirilganda qurilma diapazonda bo'lsa, avtomatik ravishda ulanadi. Agar qurilmangiz ilgari ulangan bo'lsa, lekin ulanmasa, Bluetooth sozlash menyusiga kiring va Auto Connect yoqilganligiga ishonch hosil qiling. | |
| Bluetooth telefoni | Telefonga kirish uchun Asosiy menyudan Bluetooth Phone ni tanlang yoki har qanday operatsion rejimdan telefon belgisini bosing. | |
| 1 | Joriy rejim / Asosiy menyu | Ishlashning joriy rejimini ko'rsatadi. Asosiy menyu ekraniga qaytish uchun bosing. |
| 2 | Telefon klaviaturasi | Kerakli telefon raqamini terish uchun telefon klaviaturasidan foydalaning. Muqobil ravishda, raqamlarni to'g'ridan-to'g'ri telefondan terish mumkin. |
| 3 | Klaviaturani ko'rsatish | Telefon klaviaturasini ko'rsatish uchun bosing. |
| 4 | Kontaktlar | Kontaktlar ro'yxatiga kirish uchun bosing. |
| 5 | Backspace | Telefon raqamini terayotganda orqaga qaytish uchun bosing. |
| 6 | So'nggi qo'ng'iroqlar | So'nggi qo'ng'iroqlar ro'yxatini ko'rsatish uchun bosing. |
| 7 | Qurilmalar | Mavjud qurilmalarni ko'rish uchun bosing. |
| 8 | Gapirish | Qo'ng'iroqqa ulanish uchun bosing. |
| 9 | Telefon raqami | Terilgan telefon raqamini ko'rsatadi. |
| 10 | Qo'ng'iroqni tugatish | Joriy qo'ng'iroqni tugatish uchun bosing. |
| 11 | Sozlamalar | Qo'ng'iroqni bosh qurilma va mobil telefon o'rtasida o'tkazish uchun bosing. |
| 12 | Ovozni o'chirish | Qo'ng'iroq ovozini o'chirish uchun bosing. |
| 13 | Klaviatura | Klaviaturani ko'rsatish uchun bosing. |
Old 3,5 mm Aux kirish
Yordamchi kirish
Ixtiyoriy audio manbani 3,5 mm (old panel) kirishiga ulang.
Audio tinglash uchun Asosiy menyudan yordamchi kirishni tanlang.
Tashqi audio manbada ovozni kerak bo'lganda sozlang (agar qurilmaning quloqchin chiqishiga ulangan bo'lsa).
Orqa kameraning ishlashi - (ixtiyoriy)
Orqa kameradan foydalanish
Ixtiyoriy orqa kamerani kamera kirishiga ulang (qora RCA ulagichi). Tafsilotlar uchun simlar diagrammasiga qarang.
Qo'lda tanlash - Kamera rejimini tanlash uchun Asosiy menyudan yoki har qanday operatsion rejimdan (yoqilganda) CAMERA belgisini bosing. Kamera rejimdan chiqish uchun ekranning yuqori chap qismiga teging.
Izoh: Qo'lda rejim haydash paytida DOIM yoqilgan maxsus kameralar uchun mo'ljallangan, u transport vositasining orqa chiroqiga ulangan kameralar uchun mo'ljallanmagan.
Avtomatik tanlash
Qurilma orqa chiroq zanjiriga ulanganida avtomatik ravishda kamera rejimini tanlaydi.
Izoh: Orqa kamera kirishidan foydalanganda tashqi video chiqishi faol emas.
Ovozli yordamchi
Sizning qabul qilgichingiz Siri® yoki Google Assistant™ dan avtomobilingizning Bluetooth orqali foydalanish uchun oson kirish ovozni faollashtirish tugmasi bilan ishlab chiqilgan. Faqatgina tugmani bosish orqali haydash paytida smartfon yordamchingiz bilan o'zaro aloqa qiling!
Bluetooth smartfoningiz va qabul qilgich o'rtasida ulanishi kerak. Ovozni faollashtirish tugmasini bosing va qabul qilgich Bluetooth rejimiga o'tadi, Bu sizning smartfoningizda Siri® yoki Google Assistant™ ni faollashtiradi. Ushbu operatsiya tugagandan so'ng, avvalgi yoki kerakli rejimga qo'lda qaytishingiz kerak bo'ladi.
SWC kirish ishlashi
O'rnatilgan SWC interfeysi PAC rul boshqaruv modullari bilan mos keladi.
PAC SWI-RC tavsiya etiladi. XDVD600 har qanday rul boshqaruvlari bilan mos kelishi uchun uchinchi tomon adapteridan foydalanish kerak. Quyidagi boshqaruv elementlari ko'pgina transport vositalari uchun mavjud.
- Ovoz balandligini oshirish (+)
- Ovoz balandligini pasaytirish (-)
- Ovozni o'chirish
- Oldindan sozlash (+)
- Oldindan sozlash (-)
- Rejim
- Qidiruv/Trek yuqoriga (+)
- Qidiruv/Trek pastga (-)
- Diapazon
- BT Talk
- BT End
Izoh: Barcha OE rul g'ildiragi funksiyalari XDVD600 tomonidan qo'llab-quvvatlanmasligi mumkin.
PAC SWI-RC o'rnatish bo'yicha maslahatlar
- "Radio Select Switch" (Radio tanlash kaliti)ni o'rnating. SWI-RC ni 7-pozitsiyaga o'rnating - "Pioneer/Other/Sony".
- Dasturlash uchun CDR171 qurilmalari uchun Pioneer/Sony/Other radio funksiyalarini xaritalash tartibidan foydalaning.
- SWI-RC dasturlashda, agar funksiya qo'llab-quvvatlanmasa (yoki kerak bo'lmasa), u holda funksiyani PAC SWI-RC ko'rsatmalariga muvofiq o'tkazib yuborish kerak.
| Funksiya Tartibi | Funksiyalarni xaritalash | SWI-RC (3.3VDC mos yozuvi) | |
| Markaziy pin (halqa) kuchlanishi (Funksiyani tanlash) | Uchli pin kuchlanishi | ||
| 1 | Hajm + | H 5.0v | 2.07 |
| 2 | Hajm - | H 5.0v | 2.32 |
| 3 | Ovozni o'chirish | H 5.0v | 1.01 |
| 4 | Oldindan o'rnatilgan + | L 0.0V | 1.54 |
| 5 | Oldindan o'rnatilgan - | L 0.0V | 1.81 |
| 6 | Manba | H 5.0v | 0.60 |
| 7 | Qidiruv + / Trek + | H 5.0v | 1.54 |
| 8 | Qidiruv - / Trek - | H 5.0v | 1.81 |
| 9 | Diapazon | H 5.0v | 2.73 |
| 10 | BT Talk | L 0.0V | 0.60 |
Muammolarni bartaraf etish
| Muammo | Sabab | Harakat |
| Qurilma yoqilmaydi (quvvat yo'q) | Sariq sim ulanmagan yoki noto'g'ri kuchlanish Qizil sim ulanmagan yoki noto'g'ri kuchlanish | Ulanishlarni to'g'ri kuchlanish uchun tekshiring (11~16VDC) |
| Qora sim ulanmagan | Yerga ulanishni tekshiring | |
| Sigortalar yonib ketgan | Sigortani almashtiring | |
| Qurilmada quvvat bor (lekin ovoz yo'q) | Kalonka simlari ulanmagan | Kalonkalardagi ulanishlarni tekshiring |
| Bir yoki bir nechta kalonka simlari bir-biriga tegib ketgan yoki shassi yeriga tegib ketgan | Barcha yalang'och kalonka simlarini bir-biridan va shassi yeridan izolyatsiya qiling | |
| Qurilma sigortalarni puflaydi | Sariq yoki qizil sim shassi yeriga tegib ketgan | Qisilgan simni tekshiring |
| Kalonka simlari shassi yeriga tegib ketgan | Qisilgan simni tekshiring | |
| Noto'g'ri sigorta reytingi | To'g'ri reytingga ega sigortadan foydalaning | |
| Haddan tashqari o'tkazib yuborish | Qurilma to'g'ri o'rnatilmagan yoki orqa tasma mahkam emas | O'rnatish qopqog'ini va orqa tasma tayanchini tekshiring |
| Mediadagi jismoniy nuqson (CD, CD-R yoki CD-RW) | Medianing chizilganligini tekshiring | |
| Displeyda ERR FILE paydo bo'ladi | Diskni o'qishda xatolik | Chiqarish yoki RESET tugmasini bosing |
| Fokusda xatolik yoki disk teskari joylashtirilgan | Chiqarish yoki RESET tugmasini bosing | |
| Displeyda NO FILE paydo bo'ladi | Qurilmada ijro etiladigan MP3 fayllari topilmadi | Qurilmani yaroqli MP3 fayllari uchun tekshiring |
| Qurilma diskni qabul qilmaydi | CD mexanizmi holati moslashuvdan tashqarida | CD mexanizmi holatini tiklash uchun EJECT (CHIQARISH) tugmasini bosing |
| CD transport vintlari hali ham joyida | Qurilmaning yuqori qismida joylashgan 2 ta transport vintini olib tashlang | |
| Displeyda NO SUPPORT paydo bo'ladi | Yaroqsiz ID3 teg versiyasi mavjud | 1.0 dan 2.0 gacha bo'lgan ID3 teglariga ruxsat beriladi. |
Texnik xususiyatlar
| CD pleyer | Chastota diapazoni: 20Hz-20kHz Kanalning ajralishi @ 1kHz: >60dB D/A konvertori: 1 Bit |
| FM tyuner | Sozlash diapazoni: 87.5MHz-107.9MHz Yaroqli sezgirlik: 8.5dBf 50dB tinch sezgirlik: 10dBf Stereo ajratish @ 1kHz: >30dB Chastota diapazoni: 30Hz-13kHz |
| AM tyuner | Sozlash diapazoni: 530kHz-1710kHz Yaroqli sezgirlik: <42dBu Chastota diapazoni: 30Hz-2.2kHz |
| Umumiy | USB zaryadlash: 1A Kalonka chiqish empedansi: 4~8 ohm Chiziqli chiqish kuchlanishi: 4 Volts RMS O'lchamlar: 7" x 7" x 2" (178 x 178 x 50 mm) |
CEA-2006 quvvat standarti texnik xususiyatlari
(ma'lumotnoma: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Quvvat chiqishi: 4 ohmda 16 Watts RMS x 4 kanal va < 1% THD+N
Signal shovqin nisbati: 80dBA (ma'lumotnoma: 4 ohmga 1 vatt)
Xavfsizlik haqida ma'lumot
Xavfsizlik eslatmalari
(Faqat DVD qabul qiluvchi)
Transport vositasi harakatlanayotganda video o'ynatilmaydi.
Bu haydovchining chalg'imasligini oldini olish uchun xavfsizlik funksiyasi. O'rnatilgan video funksiyalari faqat transport vositasi Park holatida bo'lganda va to'xtash tormozi ishga tushirilganda ishlaydi. Aksariyat yurisdiksiyalarda haydovchining transport vositasi harakatlanayotganda videoni tomosha qilishi noqonuniy hisoblanadi.
Ushbu monitorni/media pleerni ("qurilma") transport vositasiga o'rnatgandan so'ng, transport vositasining haydovchisi haydash paytida videolarni tomosha qilish yoki video o'yinlarni o'ynash orqali ushbu qurilmani ishlatmasligi kerak. Ushbu ko'rsatmalarga rioya qilmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa transport vositasida bo'lganlarga yoki transport vositasidan tashqaridagi odamlarga va/yoki mol-mulkka jiddiy shikast etkazishi yoki o'limga olib kelishi mumkin.
Bir nechta shtatlarda ekran haydovchi o'rindig'idan ko'rinadigan bo'lsa, monitorlar/media pleerlarni o'rnatish taqiqlanadi. Agar siz bunday qonunni qabul qilgan yurisdiksiyada yashasangiz, ushbu qurilma ekran haydovchi o'rindig'idan ko'rinadigan tarzda o'rnatilmasligi kerak. Ushbu qurilmani old konsolga/asboblar paneliga o'rnatayotganda, qurilma faqat old o'rindiqdagi yo'lovchiga qaragan holda joylashtirilishi kerak. Ushbu ko'rsatmalarga rioya qilmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa transport vositasida bo'lganlarga yoki transport vositasidan tashqaridagi odamlarga va/yoki mol-mulkka jiddiy shikast etkazishi yoki o'limga olib kelishi mumkin.
Ushbu qurilma transport vositasi faqat "Park" holatida bo'lganda va to'xtash tormozi to'liq ishga tushirilganda ishlashi uchun mo'ljallangan. Shu maqsadda, ushbu qurilmaga to'xtash tormozi blokirovka qilish funksiyasi kiritilgan bo'lib, u transport vositasi "Park" holatida bo'lmasa va/yoki to'xtash tormozi to'liq ishga tushirilmagan bo'lsa, qurilmaning ishlashiga to'sqinlik qiladi. Ushbu qurilmani o'rnatayotganda, o'rnatuvchi to'xtash tormozi blokirovka qilish funksiyasini ishlashga yaroqli qilish uchun to'xtash tormozini aniqlash simini to'xtash tormozi mexanizmiga ulashi kerak. Shunchaki to'xtash tormozini aniqlash simini transport vositasining metall qismiga ulamang. To'xtash tormozi blokirovka qilish funksiyasini to'g'ri o'rnatmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa haydovchining yo'lovchilariga yoki transport vositasidan tashqaridagi odamlarga va/yoki mol-mulkka jiddiy shikast etkazishi yoki o'limga olib kelishi mumkin.
To'xtash tormozi blokirovka qilish funksiyasi o'rnatilgandan so'ng, egasi/foydalanuvchi to'xtash tormozi blokirovka qilish funksiyasini buzishga/neytrallashtirishga urinmasligi kerak
- to'xtash tormozini qisman ishga tushirish va/yoki
- qurilmaga kerakli tormoz signallarini yuborish uchun mo'ljallangan har qanday qurilma yoki qurilmani sotib olish/foydalanish.
Ushbu ko'rsatmalarga rioya qilmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa haydovchining yo'lovchilariga yoki transport vositasidan tashqaridagi odamlarga va/yoki mol-mulkka jiddiy shikast etkazishi yoki o'limga olib kelishi mumkin.
Ushbu qurilmani ishlatayotganda, qurilmaning ovoz balandligini shunday past darajada saqlangki, transport vositasida bo'lganlar politsiya va tez yordam mashinalari kabi transport bilan bog'liq tovushlarni eshita olishsin. Ushbu ko'rsatmalarga rioya qilmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa transport vositasida bo'lganlarga yoki transport vositasidan tashqaridagi odamlarga va/yoki mol-mulkka jiddiy shikast etkazishi yoki o'limga olib kelishi mumkin.
Eslatma.
Yuqoridagi video kontent faqat DVD qabul qiluvchi uchun mo'ljallangan.
O'rnatish yoki ishlatishga urinishdan oldin barcha ko'rsatmalarni diqqat bilan o'qing.
Texnik xususiyatlari tufayli radiongizni professional o'rnatuvchi yoki vakolatli diler o'rnatishi tavsiya etiladi. Ushbu mahsulot faqat 12VDC salbiy yerga ulangan transport vositalarida foydalanish uchun mo'ljallangan.
Zarar yoki jarohatlarning oldini olish uchun:
- Qurilmani transport vositasi shassisining yeriga mahkamlang.
- Qurilmaning yuqori yoki pastki qopqog'ini olib tashlamang.
- Qurilmani to'g'ridan-to'g'ri quyosh nuriga yoki haddan tashqari issiqlikka yoki suv chayqalish ehtimoli bo'lgan joyga o'rnatmang.
- Qurilmani haddan tashqari zarbaga duchor qilmang.
- Sigortani almashtirayotganda, faqat belgilangan reytingga ega yangi sigortadan foydalaning. Noto'g'ri reytingga ega sigortadan foydalanish qurilmaning noto'g'ri ishlashiga olib kelishi mumkin.
- Sigortani almashtirishda qisqa tutashuvlarning oldini olish uchun avval simlarni uzib qo'ying.
- Faqat taqdim etilgan apparat va simlardan foydalaning.
- Transport vositasi harakatlanayotganda videoni ko'ra olmaysiz. To'xtash uchun xavfsiz joy toping va to'xtash tormozini ishga tushiring.
- O'rnatish vaqtida muammolarga duch kelsangiz, eng yaqin Jensen dileriga murojaat qiling.
- Agar qurilma noto'g'ri ishlasa, avval qurilmani qayta ishga tushiring. Agar muammo hali ham davom etsa, eng yaqin Jensen dileriga murojaat qiling yoki 1-888-921-4088 raqamiga qo'ng'iroq qilib texnik yordam oling.
- Monitorni tozalash uchun faqat quruq silikon mato yoki yumshoq mato bilan arting. Qattiq mato yoki bo'yoq eritgich va spirt kabi uchuvchan erituvchilardan foydalanmang. Ular panel yuzasini chizishi va/yoki bosmani olib tashlashi mumkin.
- Qurilmaning harorati pasayganda (qishdagi kabi), ekrandagi suyuq kristallar odatdagidan qorong'iroq bo'ladi. Monitordan bir muncha vaqt foydalangandan so'ng normal yorqinlik qaytadi.
- Yonish, batareya yoki yer kabellarini uzaytirayotganda, kuchlanishning pasayishini oldini olish uchun avtomobil darajasidagi kabellardan yoki 0,75 mm (AWG 18) yoki undan katta maydonga ega bo'lgan boshqa kabellardan foydalanganingizga ishonch hosil qiling.
- LCD shikastlangan yoki singan bo'lsa, suyuq kristalli suyuqlikka tegmang. Suyuq kristalli suyuqlik sog'lig'ingiz uchun xavfli yoki o'lik bo'lishi mumkin. LCDdan suyuq kristalli suyuqlik tanangizga yoki kiyimingizga tegsa, uni darhol sovun bilan yuvib tashlang.
Mijozlarni qo'llab-quvvatlash
Qo'shimcha ma'lumot olish va eng yaqin vakolatli xizmat ko'rsatish markazining joylashuvi uchun quyidagi usullardan biri orqali biz bilan bog'laning:
- (888) 921-4088 raqamiga bepul qo'ng'iroq qiling
- cs@dualav.com elektron pochta manziliga xat yuboring
AQSh.
1-888-921-4088
(Dushanba-Juma, ertalab soat 9 dan kech soat 5 gacha EST)
https://www.jensenmobile.com saytiga tashrif buyuring
Manbalar
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
Jensen CDR7011 - Media Receiver qo'llanmasi ni yuklab olish
