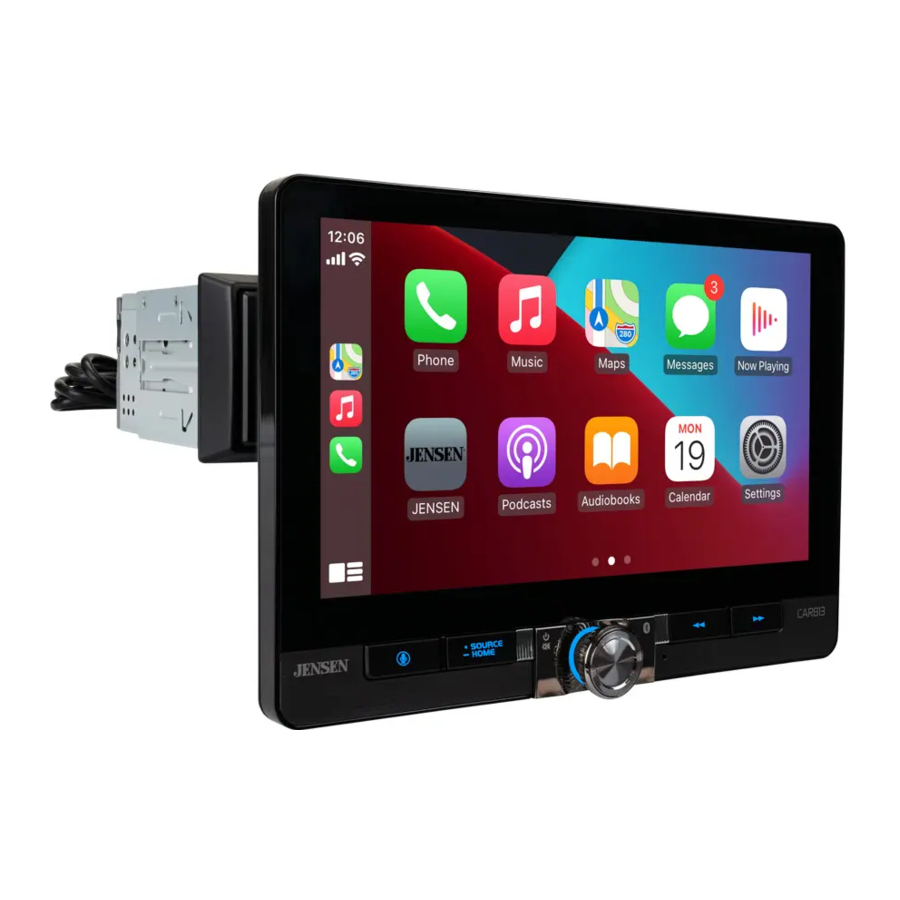

Jensen CAR813 - Media Receiver qo'llanmasi

Tayyorgarlik

O'rnatishga tayyorgarlik

Paket tarkibi

1. Asosiy blok
2. 1 DIN uchun o'rnatish qismi
3. Olib tashlash kalitlari
4. Murvatlar to'plami
5. 2 DIN o'rnatish uchun korpus qismi
6. Bezak halqasi
7. Simlar to'plami
8. Mikrofon
9. GPS antennasi (faqat CarPlay va Android Auto uchun)

O'rnatish

Boshlashdan oldin

• Ko'rsatmalar uchun malakali mutaxassis bilan maslahatlashing. Biz har doim professional o'rnatishni tavsiya qilamiz.
• Manfiy akkumulyator terminalini uzing.
• Bezak halqasini blokdan olib tashlang (agar o'rnatilgan bo'lsa).
• Olib tashlash kalitlarini joylashtiring va o'rnatish qismini qabul qilgichdan olib tashlang.

Eslatma: Ko'pgina transport vositalari bosh blokni transport vositasiga to'g'ri o'rnatish uchun o'rnatish to'plami, simlar to'plami va/yoki antenna adapterini (barchasi alohida sotiladi) talab qiladi.

O'rnatish qismi va bezak halqasini o'rnatish (1-qadam)

1. O'rnatish qismini tirgaklarni egib mahkamlash orqali panel to'plamiga (alohida sotiladi) yoki panel teshigiga o'rnating.
2. Simlar to'plamini, mikrofonni va antennani radioning korpusiga ulang.
3. Bezak halqasini o'z joyiga joylashtiring, tirqishli joy pastda ekanligiga ishonch hosil qiling.
4. Qabul qilgichni mahkamlash uchun o'rnatish qismiga suring.


LCDni korpusga ulash (2-qadam)

LCDni blokga ulash uchun LCD ulagichini pastda ko'rsatilgandek chertish ovozini eshitmaguningizcha, ehtiyotkorlik bilan qabul qilgichning korpusiga suring.

LCDni korpusdan olib tashlash

1. Ikkita chiqarish tugmachasini bosib turing


2. Displey panelini ehtiyotkorlik bilan oldinga torting


2-DIN korpus qismini o'rnatish (1-qadam)

O'rnatish yon qavslarini o'rnatish (2-qadam)

Quyida ko'rsatilgan o'rnatish qavslari yoki ixtiyoriy transport vositasini o'rnatish to'plami kiritilmagan

O'rnatish qavslarini radio korpusiga yoki 1-qadamda ko'rsatilgandek, o'rnatish variantiga qarab 2-DIN korpus qismiga o'rnating.

O'rnatish yakunlandi (3-qadam)

Ekran aylanishi

Simlar sxemasi - Kirishlar/Chiqishlar

Eslatma:
Sug'urta qutisini almashtirayotganda, to'g'ri turini va amperajni ishlatganingizga ishonch hosil qiling. Noto'g'ri sug'urta qutisidan foydalanish shikast etkazishi mumkin. Blok quvvat ulagichida joylashgan (1) 15 amp ATC mini uslubidagi sug'urta qutisidan foydalanadi.

Orqa kamera kirishi
Orqa ko'rinish kamerasi (kiritilmagan) Kamera kirishi bilan ishlatilishi mumkin.

Boshqaruv joylari

Radio displeyi quyidagi funktsiyalar va displeylarga ega:

1. Ovozni faollashtirish tugmasi
2. Manba/Asosiy sahifa
3. Quvvat/Ovoz balandligi/Ovozni o'chirish
4. Qayta o'rnatish
5. Oldingi tugma
6. Keyingi tugma

Umumiy ishlatish

Yoqish/o'chirish	Blokni yoqish uchun ni bir marta bosing. Blokni o'chirish uchun bosib turing.
Ovoz balandligi	Ovoz balandligini oshirish yoki kamaytirish uchun ovoz balandligi tugmasini aylantiring.
Ovozni o'chirish	Ovozni o'chirish uchun MUTE tugmasini bir marta bosing. Avval tanlangan ovoz balandligiga qaytish uchun MUTE tugmasini yana bir marta bosing. Ovoz o'chirilgan vaqtda ovoz balandligi tugmasini aylantirish ovozni o'chirish funktsiyasini ham bekor qiladi.
Rejim	Quyidagi ishlash rejimlari bo'ylab o'tish uchun SOURCE (Manba) tugmasini bosing: Radio/BT telefon/BT audio/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Sozlamalar. Eslatma: Ishlash rejimlari asosiy menyudan tegishli belgi tanlash orqali ham kirish mumkin.
Asosiy menyu	OSD asosiy menyusini ko'rsatish uchun ekranning yuqori chap burchagidagi belgisini bosing. Kerakli manbani tanlash uchun Radio/BT telefon/BT audio/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Sozlamalar belgilarini bosing.
A/V kirish	Tashqi qurilmalarni orqa RCA Type A/V kirishiga ulang.
USB	Orqa USB kirishiga USB flesh-diskni ulang.
Qayta o'rnatish	G'ayritabiiy ishlashni bartaraf etish yoki blok ishlamay qolganda, Boshqaruv joylari bo'limida ko'rsatilgandek old panelda joylashgan RESET (Qayta o'rnatish) tugmasini bosing. Blok asosiy protsessorni standart sozlamalarga qaytaradi. Eslatma: Qayta o'rnatish tugmachasiga kirish va zavodning standart dasturiy ta'minot sozlamalarini tiklash uchun ruchkaning uchidan foydalaning.

Sozlamalar menyusiga kirish uchun Asosiy menyu ekranidan Sozlashni tanlang va ekranning chap tomonidagi belgilar bilan ifodalangan sakkizta toifadan tanlang: Umumiy, Audio, Displey, Wifi, Bluetooth, Kamera, Hudud va Versiya. Toifani tanlang va sensorli ekrandan foydalanib mavjud variantlardan birini sozlang.

Umumiy:

• Til: Ingliz va Ispan tillari orasidan tanlang.
• Vaqt zonasi: Kerakli vaqt zonasini tanlang.
• Sana va vaqt: Kun, oy, yil, soat, daqiqa va formatni sozlang.
• Yozgi vaqt: Yoqish yoki o'chirish.
• Signal tovushi: Yoqish yoki o'chirish.
• O'chirishni kechiktirish: 1 soniya, 2 soniya, 3 soniya yoki O'chirishni tanlang.
• Zavod standart: Blokni zavod standart sozlamalariga qaytaring.
• O'ng tomonda haydash: Yoqish yoki o'chirish. Agar element o'chirilgan bo'lsa, u chap tomonda haydash rejimi hisoblanadi va agar element yoqilgan bo'lsa, u o'ng tomonda haydash rejimi hisoblanadi. Standart sozlama O'chirilgan (chap tomonda haydash rejimi).

Audio:

• Balans/Fader - Balans/fader sozlamalarini sozlash uchun tanlang.
• Sabvufer - Sabvuferni boshqarishni yoqing/o'chiring.
• Sabvufer chastotasi- Sabvufer chastotasini tanlang.
• Sabvufer darajasi - Sabvuferni 0-14 tanlang (7 standart).
• EQ - EQ sozlamalarini sozlash uchun tanlang.
• Ovoz balandligi - Ovoz balandligi funksiyasini yoqish yoki o'chirish uchun tanlang.
• Standart ovoz balandligi - Standart ovoz balandligi sozlamalarini sozlash uchun tanlang.
• Manba darajasi - Manba darajasi sozlamalarini sozlash uchun tanlang.

Displey:

• Yoritishni boshqarish - Yoritishni boshqarishni yoqish yoki o'chirish uchun tanlang.
• Kulrang darajasi va yorqinlik - Kun va tun uchun kulrang darajasi va yorqinlik sozlamalarini sozlang.
• LED - LED tugmachalari chiroqlari uchun rangni tanlang.
• LED animatsiyasi - LED animatsiyasini yoqish yoki o'chirish uchun tanlang.
• Fon rasmi - Uchta fon rasmi variantidan tanlang.

WiFi: WiFi-ni yoqing/o'chiring, parolni qayta o'rnating yoki qurilmalar ro'yxatini ko'ring.

Bluetooth: Bluetooth, Avtomatik ulanish va Avtomatik javobni yoqing/o'chiring, qurilma nomini ko'ring va telefon daftarchasi nomlari va raqamlarini tozalang.

Kamera: Old va orqa kameralarni yoqing/o'chiring, kamera ko'rinishlarini teskari qiling, to'xtash joyiga yordam berishni yoqing/o'chiring, to'xtash joyiga yordam berish sozlamalarini sozlang va orqa ko'rinish kechikishini sozlang.

Radio: Hududni sozlang va TA va AF-ni yoqing/o'chiring.

Versiya: Versiya ma'lumotlarini ko'ring.

Audio ishlatish

Audio sozlash menyulari

Sozlamalar ekranidan Ekvayzer belgisini bosing (Ekrandagi boshqaruv elementlarida #3 ga qarang) Ekvayzerni (10 polosali ohangni boshqarish va 7 ta oldindan o'rnatilgan EQ sozlamalari), Surround Sound va Fader / Balans boshqaruvlarini sozlash uchun.

AM/FM tyunerini ishlatish

	Radio ishlatish	AM/FM tyuner rejimini tanlash uchun asosiy menyudan Radio belgisiga teging.
1	Asosiy menyu	Asosiy menyu ekraniga qaytish uchun bosing.
2	Diapazon	Uchta FM va ikkita AM diapazoni bo'ylab o'tish uchun bosing.
3	Mahalliy / Masofa	Mahalliy yoki masofaviy sozlash o'rtasida o'tish uchun bosing.
4	Oldindan o'rnatilgan skanerlash	Joriy diapazondagi barcha sozlanishi mumkin bo'lgan oldindan o'rnatilganlarni skanerlash va ularni har birini 3 soniya davomida o'ynash uchun bosing.
5	Pastga qarab sozlash	Avtomatik ravishda pastroq chastotaga sozlash uchun bosing.
6	Klaviatura	Klaviatura panelini ko'rsatish uchun bosing.
7	Yuqoriga qarab sozlash	Avtomatik ravishda yuqoriroq chastotaga sozlash uchun bosing.
8	Avtomatik saqlash	Joriy diapazondagi oltita eng kuchli stantsiyalarni avtomatik ravishda qidirish va saqlash uchun bosing. Jami 18 ta FM va 12 ta AM stantsiyasini saqlash mumkin.
9	Audio sozlamalari	Audio sozlamalariga kirish va ularni sozlash uchun bosing.
10	Oldindan o'rnatilgan stantsiyalar	Joriy diapazonda stantsiyani oldindan o'rnatilgan sifatida saqlash uchun kerakli stantsiyaga sozlashing, so'ngra saqlash uchun kerakli oldindan o'rnatilgan raqamini bosib turing. Ushbu stantsiyani qayta qo'ng'iroq qilish va ijro etishni boshlash uchun har qanday oldindan o'rnatilgan tugmani bosing. (Ushbu tugmani bir necha soniya bosib turing va u AS va PS o'rtasida almashadi)

USB bilan ishlash

	USB	Asosiy menyudan asosiy ekrandagi USB belgisiga teging.
1	Asosiy menyu	Asosiy menyu ekraniga qaytish uchun bosing.
2	Joriy rejim indikatori	Hozirda qaysi manba o‘ynalayotganini ko‘rsatadi.
3	Orqaga qaytish	Oldingi ekraninga qaytish uchun bosing.
4	Fayl raqamlari	Joriy/jami fayl raqamlarini ko‘rsatadi.
5	Fayl haqida ma’lumot	Joriy fayl haqida mavjud ma’lumotni ko‘rsatadi.
6	O‘tgan vaqt	Joriy trekda o‘tgan/qolgan vaqtni ko‘rsatadi.
7	Audio sozlamalar	Audio sozlamalarga kirish va sozlash uchun bosing.
8	Trek yuqoriga	Keyingi qo‘shiqqa o‘tish uchun bosing
9	Tasodifiy	Joriy papkadagi barcha treklarni aralashtirish uchun bosing va yana barcha treklarni aralashtirish uchun. Tasodifiy rejimdan chiqish uchun yana bosing.
10	Ijro etish / Pauza	Ijroni to‘xtatib turish yoki davom ettirish uchun bosing.
11	Trek pastga	Joriy trekning boshiga qaytish uchun bosing.
12	Takrorlash	Joriy trekni takrorlash uchun bosing va joriy papkadagi barcha treklarni takrorlash uchun sozlang. Takrorlash rejimdan chiqish uchun yana bosing.

Media mosligi

Eslatmalar:

• Texnologiyaning doimiy rivojlanishi tufayli ba’zi USB flesh-xotiralari ushbu qurilmaga mos kelmasligi mumkin.

Media mosligi	Quyidagi turdagi fayllar mos kelmaydi: MP3 PRO formati, MP3 pleylistlari RMP formati AAC, himoyalangan AAC, M4A formati
Ijro etish tartibi	MP3 ijro etish ketma-ketligi USB qurilmasining ildiz papkasida boshlanadi. Har qanday bo‘sh papkalar yoki MP3 fayllarini o‘z ichiga olmaydigan papkalar o‘tkazib yuboriladi.
Mos keluvchi yozuv formatlari	ISO9660 standartlari: Maksimal joylashtirilgan papka chuqurligi 8 (ildiz papkasini ham hisobga olgan holda). Papka/fayl nomlari uchun yaroqli belgilar A-Z harflari (hammasi katta harflar), 0-9 raqamlari va "_" (pastki chiziq). Belgilar turiga qarab, ba’zi belgilar to‘g‘ri ko‘rsatilmasligi mumkin. Ushbu qurilma Joliet va ISO9660 standartlariga mos keladigan boshqa standartlardagi fayllarni ijro eta oladi. Yuqorida ko‘rsatilgan formatlardan boshqa formatlarda yozilgan MP3 ijro etilmasligi va/yoki ularning fayl nomlari yoki papka nomlari to‘g‘ri ko‘rsatilmasligi mumkin.
Eslatmalar	Ba’zi fayllar namuna olish tezligi va bit tezligiga qarab to‘g‘ri ijro etilmasligi yoki ko‘rsatilmasligi mumkin.
	Eng yaxshi natijalarga erishish uchun MP3 fayllarini nusxalashda quyidagi sozlamalardan foydalaning: 128 kbps yoki undan yuqori doimiy bit tezligi 44,1 kHz yoki undan yuqori namuna olish chastotasi

Bluetooth bilan ishlash

Bluetoothdan foydalanishdan oldin		Qo‘llarsiz qo‘ng‘iroq qilish yoki audioni uzatish uchun Bluetooth qurilmasidan foydalanishdan oldin uni autentifikatsiya qilish kerak. Bu, shuningdek, qurilmani "ulash" deb ham ataladi.
Yangi qurilmani ulash		Qurilma hech qanday qurilma ulanmagan bo‘lsa, doimiy ravishda ulanish signalini uzatadi. Bluetooth qurilmangizdan ulanish ketma-ketligini yakunlang. Qurilmaning nomi "CAR813". Ulanish amalga oshirilganda qurilma har qanday ishlash rejimida bo‘lishi mumkin. Ba’zi telefonlarda ulanishni bir necha marta bajarish kerak bo‘lishi mumkin.
Ulanish		Ulanish funksiyasi Avtomatik ulanish Yoqiq (Auto connect On) ga o‘rnatilgan bo‘lsa, bosh qurilma avtomatik ravishda oxirgi ulangan qurilmaga ulanadi. Agar ulanish funksiyasi Avtomatik ulanish O‘chiq (Auto Connect Off) ga o‘rnatilgan bo‘lsa, bosh qurilma hech qanday qurilmaga avtomatik ravishda ulanmaydi.
Bluetooth telefon		Asosiy menyudan ekrandagi Bluetooth belgisiga teging. Bluetooth belgisi Bluetooth qurilmasi ulangan vaqtda paydo bo‘ladi.
1	Asosiy menyu	Asosiy menyu ekraniga qaytish uchun bosing.
2	Klaviatura	Klaviatura panelini ko‘rsatish uchun bosing.
3	Kontaktlar	Kontaktlar ro‘yxatini ko‘rsatish uchun bosing.
4	So‘nggilari	So‘nggi qo‘ng‘iroqlar ro‘yxatini ko‘rsatish uchun bosing.
5	Qurilma	Qurilmalar ro‘yxatini ko‘rsatish uchun bosing.
6	Telefon raqami	Telefon raqamini terishda ko‘rsatadi.
7	O‘chirish	Telefon raqamini terishda orqaga qaytish uchun bosing.
8	Qo‘ng‘iroq qilish	Qo‘ng‘iroqni ulash uchun bosing.
9	Telefon klaviaturasi	Telefon raqamini kiritish uchun Telefon klaviaturasidan foydalaning.

10	Qo‘ng‘iroqni tugatish	Jarayondagi qo‘ng‘iroqni tugatish yoki kiruvchi qo‘ng‘iroqni rad etish uchun bosing.
11	Mikrofon	Mikrofon ovozini yoqish yoki o‘chirish uchun bosing.
12	Telefon klaviaturasi	Telefon raqamini kiritish uchun bosing.
13	Audio uzatish	Audio ma’lumotni qurilma va mobil telefon o‘rtasida uzatish uchun bosing.
14	Trek pastga	Joriy trekning boshiga qaytish uchun belgisini bosing.
15	Ijro etish / Pauza	Ijroni to‘xtatib turish yoki davom ettirish uchun belgisini bosing.
16	Trek yuqoriga	Keyingi qo‘shiqqa o‘tish uchun belgisiga teging.
17	Bluetooth musiqa	Audio ma’lumotni qurilma va mobil telefon o‘rtasida uzatish uchun bosing.

Haydash yo‘nalishi sozlamalari

Haydash tajribasini yaxshilash uchun CAR813 foydalanuvchiga Apple CarPlay va Android Auto’ni chap tomondan boshqariladigan (LHD) yoki o‘ng tomondan boshqariladigan (RHD) transport vositalari uchun sozlash imkonini beradi. Kerakli konfiguratsiyani tanlash uchun Sozlamalar menyusidan LHD yoki RHD’ni tanlang.

Eslatma: Agar siz telefonni qabul qilgichga ulangan paytda o‘ng tomondan boshqarish rejimi yoki chap tomondan boshqarish rejimining sozlamalarini o‘zgartirsangiz, telefonni qabul qilgichdan uzing va uni qayta ulang.

Olingan konfiguratsiya variantlari quyida ko‘rsatilgan:

Apple CarPlay ® bilan ishlash

Apple CarPlay - bu iPhone uchun aqlli interfeys bo‘lib, u sizga musiqa, navigatsiya, telefon va xabar almashish ilovalarini ovozli boshqarish (Siri orqali) imkonini beradi - bu haydovchining chalg‘ishini sezilarli darajada kamaytiradi.

Telefon - Qo‘ng‘iroq qilish, o‘tkazib yuborilgan qo‘ng‘iroqlarga javob berish, ovozli pochta xabarlarini tinglash va qabul qilgich ekranida qo‘ng‘iroq qiluvchining identifikatorini ko‘rish uchun Siridan foydalaning.

Xabarlar - Siri’dan SMS xabarlarini yuborishni, o‘qishni va javob berishni so‘rang. Bu qo‘llarsiz operatsiya chalg‘ishni kamaytiradi va qo‘llaringizni rulda, ko‘zlaringizni yo‘lda ushlab turishga imkon beradi.

Musiqa - Qabul qilgichning sensorli ekranidan yoki Siri orqali ijrochi, qo‘shiq, pleylist va boshqalar bo‘yicha musiqaga kiring. Qabul qilgich iPhone ekranini ijrochi va trek ma’lumotlari bilan aks ettiradi.

Xaritalar - Navbatma-navbat yo‘nalishlar bo‘yicha ko‘rsatmalarni so‘rash uchun Siridan foydalaning – manzil yoki qiziqish nuqtalari bo‘yicha qidiring. Apple Maps ekranda aks ettiriladi, jumladan, trafik ma’lumotlari va manzilga taxminiy yetib borish vaqti.

Mos qurilmalar

iPhone modellari uchun mo‘ljallangan:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

Apple CarPlayni ishga tushirish

Simsiz CarPlay ulanishi tavsifi.

1. Asosiy UI’ga kiring va Bluetooth interfeysiga kirish uchun BT Phone (BT Telefon) ni bosing;
2. Yaqindagi Bluetooth’ni qidirish uchun Refresh (Yangilash) ni bosing, Bluetooth’ni moslashtirish uchun Pair (Ulash) ni bosing;
3. Mashinaga ulanish uchun iPhone WLAN’ni oching, ulanish muvaffaqiyatli bo‘lgandan so‘ng, qurilmalar ro‘yxatida Apple CarPlay belgisi paydo bo‘ladi va Apple CarPlay ulanishi muvaffaqiyatli bo‘ladi;
4. Apple CarPlay interfeysiga kiring, Telefon/Musiqa/Xarita/Ma’lumot/va hokazo funksiyalarini bosing.

Eslatma: Xavfsizlik nuqtai nazaridan Apple CarPlay funksiyalari haydash paytida cheklangan va har bir Apple CarPlay yoqilgan ilova bilan farq qiladi. Mavjud funksiyalar har bir alohida ilova provayderi tomonidan belgilanadi. Qo‘shimcha ma’lumot olish uchun www.apple.com/ios/carplay manziliga tashrif buyuring.

Eslatma: Ba’zi iPhone funksiyalari sizning joylashuvingizda haydash paytida noqonuniy bo‘lishi mumkin. Mobil qurilmalar bilan bog‘liq mahalliy va davlat qonunlari bilan tanishib chiqing. Agar shubhangiz bo‘lsa, har qanday qurilmadan foydalanishdan oldin to‘xtang va transport vositasini to‘xtating.

Apple CarPlay menyusi ko‘rsatilganda, pastki chap burchakdagi bosh sahifa tugmasi xuddi iPhone’dagi bosh sahifa tugmasi kabi ishlaydi.

Siri’ni chaqirish va ovozli buyruqlaringizni boshlash uchun uni bosib turing.

Apple CarPlay bilan ishlash vaqtida istalgan vaqtda asosiy Apple CarPlay menyu ekraniga qaytish uchun ushbu tugmani bir zumda bosishingiz mumkin.

To‘g‘ridan-to‘g‘ri ushbu operatsiyaga kirish uchun asosiy Apple CarPlay menyusidagi istalgan Ilova tugmasini bosing. Ekraning chap tomonidagi asboblar paneli vaqtni, signal kuchini va eng mashhur ilovalarga - Telefon, Musiqa va Navigatsiyaga yorliqlarni ko‘rsatadi, shuning uchun ularga asosiy menyuga qaytmasdan tez va oson kirish mumkin.

Apple CarPlayni boshqarish

Quyidagi asosiy boshqaruv elementlari ko‘plab standart Apple CarPlay funksiyalarini ishlatadi.

Tegish - Kerakli variantni qisqa vaqt ichida bosing.

Surish - Qisqa vaqt ichida kerakli yo‘nalishda suring.

Tortish - Bosib turing va kerakli joyga torting.

Apple CarPlaydan chiqish

iPhoneni uzish Apple CarPlay rejimdan avtomatik ravishda chiqadi. Telefoningiz hali ham ulangan bo‘lsa, Apple CarPlay rejimdan chiqish uchun bir zumda Quvvat/Ovoz balandligi tugmasini bosing va qurilmaning asosiy menyusi ko‘rsatiladi.

Android Auto™ ishlashi

Android Auto eng foydali ilovalarni telefoningiz ekraniga yoki mos keluvchi avtomobil displeyiga olib keladi va bu sizning asosiy e'tiboringizni haydashga qaratishni osonlashtiradi. Siz navigatsiya va xaritalar, qo'ng'iroqlar va matnli xabarlar va musiqa kabi narsalarni boshqarishingiz mumkin.

Google Assistant
Android Autoda Google Assistant bilan siz ko'zingizni yo'lda va qo'llaringizni rulda ushlab turishingiz mumkin, shu bilan birga ovozingizdan kun davomida sizga yordam berish uchun foydalanishingiz mumkin. Shunchaki "Ok Google" deb ayting yoki mos keluvchi avtomobillarda rulingizdagi ovozni boshqarish tugmachasini uzoq vaqt bosing.

Navigatsiya
Xavf-xatarlardan, tezlikni oshirish tuzoqlaridan qochish va eng tez yo'lni topish uchun real vaqt rejimida trafik ogohlantirishlarini oling. Yoki tanaffus qiling va yo'lda ovqatlanish joyini toping.

Qo'ng'iroqlar va xabarlar
Google Assistant haydash paytida doimo aloqada bo'lishga imkon beradi. Assistant kontaktlaringizdan telefon raqamlariga qo'ng'iroq qilish, sevimli ilovalaringiz bilan suhbatlashish, xabarlaringizni baland ovozda o'qish va javob yozishga yordam beradi, shu bilan birga qo'llaringizni rulda ushlab turadi.

Mos keluvchi qurilmalar

Android Auto Android Lollipop 5.0 yoki undan yuqori versiyasini ishlaydigan Android smartfoniga o'rnatilgan Google Play'dagi Android Auto ilovasini talab qiladi.

Smartfondan foydalanishning ayrim usullari sizning yurisdiktsiyangizda haydash paytida qonuniy bo'lmasligi mumkin, shuning uchun siz bunday cheklovlardan xabardor bo'lishingiz va ularga rioya qilishingiz kerak. Agar biron bir funktsiya haqida shubhangiz bo'lsa, uni faqat mashina to'xtab turganda bajaring. Hech qanday funksiyadan siz boshdan kechirayotgan haydash sharoitida xavfsiz bo'lmasa, foydalanilmasligi kerak.

Android Autoni ishga tushirish

Simsiz Android Auto ulanishi haqida ma'lumot.

1. Asosiy UIga kiring va Bluetooth interfeysiga kirish uchun BT Phone (BT Telefon)ni bosing;
2. Yaqindagi Bluetooth-ni qidirish uchun Refresh (Yangilash)ni bosing. Bluetooth-ga ulanishdan oldin telefoningizning WLAN-ni yoqsangiz yaxshiroq bo'ladi, aks holda ulanish muvaffaqiyatsiz bo'ladi;
3. Bluetooth-ni moslashtirish uchun Pair (Ulash)ni bosing, so'ngra sozlamalarni tanlash va mobil telefoningizni tanlash uchun bildirishnoma paydo bo'ladi va Android Auto ulanishi muvaffaqiyatli bo'ladi;
4. Android Auto interfeysiga kiring, Phone/ Music/Map/ Information/etc. (Telefon/ Musiqa/Xarita/Ma'lumot/va boshqalar) funksiyalarini bosing.

Eslatma: Android Auto uchun qurilma ushbu qurilmaga ulanganida, qurilma bir vaqtning o'zida Bluetooth orqali ham ulanadi. Agar beshta qurilma allaqachon ulangan bo'lsa, ro'yxatdan o'tgan qurilmani o'chirishni tasdiqlovchi xabar aks etadi. Agar qurilmani o'chirmoqchi bo'lsangiz, [Agree] (Roziman) ni bosing. Agar boshqa qurilmani o'chirmoqchi bo'lsangiz, [BT Settings] (BT Sozlamalari) ni bosing va qurilmalarni qo'lda o'chiring.

Eslatma: Agar Android Auto Android Auto bilan mos keladigan qurilmadan tashqari uyali telefonda qo'ng'iroq paytida yoqilgan bo'lsa, qo'ng'iroqdan so'ng Bluetooth ulanishi Android Auto bilan mos keladigan qurilmaga o'tadi.

Android Auto'dan foydalanish

Android Auto bosh ekranida shaxsiy ma'lumotlar, masalan, manzilingizga yetib borish vaqti, eslatmalar, so'nggi qo'ng'iroqlar, kiruvchi xabarlar, tinglayotgan qo'shig'ingiz va Google Now kartalari aks etadi.

Android Auto menyusi paydo bo'lganda, siz "OK Google" deyishingiz yoki Googleni gapirish uchun yuqori o'ng burchakdagi mikrofonni tanlashingiz mumkin.

1. So'nggi ilovalar
2. Google Assistant
3. Google Maps
4. YouTube
5. Telefon
6. Sozlamalar

Android Auto'dan chiqish

Android Auto'dan chiqish uchun Exit (Chiqish) tugmasini bosing. Android telefoningizni uzish avtomatik ravishda Android Auto rejimini tark etadi.

Orqa RCA kirishi

A/V IN
Ixtiyoriy audio/video manbasini RCA (orqa) kirishiga ulang.
Tashqi audio manbasida ovoz balandligini kerak bo'lganda sozlang (agar qurilmaning naushnik chiqishiga ulangan bo'lsa).

Old va orqa kamera ishlashi - (ixtiyoriy)

Kameralardan foydalanish	Ixtiyoriy kamerani old yoki orqa kamera kirishiga ulang. Tafsilotlar uchun simlar diagrammasiga qarang.
Avtomatik tanlash	Qurilma orqa chiroq sxemasiga ulanganda avtomatik ravishda kamera rejimini tanlaydi.
	Kamera rejimini tanlash uchun asosiy menyudagi CAMERA (KAMERA) belgisini bosing (agar yoqilgan bo'lsa). Ushbu funksiyani o'chirish uchun asosiy menyuga qaytish uchun ekranning yuqori chap qismiga teging.

Eslatma: Qo'lda rejim 12VDC+ ateşleme simiga ulangan va haydash paytida doimo yoqilgan maxsus kameralar uchun mo'ljallangan, u transport vositasining orqa chiroqiga ulangan kameralar uchun mo'ljallanmagan.

Old va orqa kamera ekranidagi tasvirni sozlash

Agar old yoki orqa kameralaringiz radioning displeyida teskari tasvirga ega bo'lib tuyulsa, kamera tasvirini teskari qilish uchun sozlamalar menyusidagi kamera bo'limiga o'ting. Buning uchun kameraning ko'rish burchagini to'g'rilash uchun "Rear Camera View Reverse" (Orqa kamerani ko'rishni teskari qilish) yoki "Front Camera View Reverse" (Old kamerani ko'rishni teskari qilish) funksiyasini yoqing.

SWC kirishining ishlashi

O'rnatilgan SWC interfeysi PAC rul g'ildiragini boshqarish modullari bilan mos keladi.
PAC SWI-RC tavsiya etiladi. CAR813 ning har qanday rul g'ildiragini boshqarish elementlari bilan mos kelishi uchun uchinchi tomon adapteri ishlatilishi kerak. Quyidagi boshqaruv elementlari ko'pgina transport vositalari uchun mavjud.

1. Oldindan o'rnatilgan Yuqoriga/Pastga
2. Rejim
3. Qidiruv/Trek yuqoriga (+)
4. Qidiruv/Trek pastga (-)
5. Ovozni o'chirish
6. Ovozni balandlatish (+)
7. Ovozni pasaytirish (-)
8. Diapazon
9. BT Talk
10. BT End

Eslatma: Barcha OE rul g'ildiragi funksiyalari CAR813 tomonidan qo'llab-quvvatlanmasligi mumkin.

PAC SWI-RC o'rnatish bo'yicha maslahatlar

1. "Radio Select Switch" (Radioni tanlash tugmasi)ni o'rnating. SWI-RC ni 7 - "Pioneer/Other/Sony" (Pioneer/Boshqa/Sony) holatiga o'rnating.
2. Dasturlash uchun Jensen qurilmalari uchun Pioneer/Sony/Other radio funksiyalarini xaritalash tartibidan foydalaning.
3. SWI-RC dasturlashda, agar funksiya qo'llab-quvvatlanmasa (yoki kerak bo'lmasa), PAC SWI-RC ko'rsatmalariga muvofiq funksiyani o'tkazib yuborish KERAK.
4. SWC funksiyasi PAC SWI-RC radio funksiyalarini xaritalash tartibi bo'yicha to'g'ri tartibda dasturlashtirilishi KERAK.

Funksiya Tartibi	Funksiyani xaritalash	SWI-RC (3.3VDC mos yozuvi)
		Markaziy pin (halqa) kuchlanishi (funksiyani tanlash)	Uchli pin kuchlanishi
1	Oldindan o'rnatilgan Yuqoriga/Pastga	L 0.0V	1.54/1.81
2	Rejim	H 3.3V	0.6
3	Qidiruv + / Trek +	H 3.3v	1.54
4	Qidiruv - / Trek -	H 3.3v	1.81
5	Ovozni o'chirish	H 3.3v	1.01
6	Ovozni balandlatish +	H 3.3v	2.07
7	Ovozni pasaytirish -	H 3.3v	2.32
8	Diapazon	H 3.3v	2.73
9	BT Talk	L 0.0V	0.60
10	BT End	L 0.0V	1.01

Muammolarni bartaraf etish

Umumiy

Muammo	Sabab	Harakat
Qurilma yonmaydi (quvvat yo'q)	Sariq sim ulanmagan yoki noto'g'ri kuchlanish Qizil sim ulanmagan yoki noto'g'ri kuchlanish	To'g'ri kuchlanish uchun ulanishlarni tekshiring (11~16VDC)
	Qora sim ulanmagan	Yerga ulanishni tekshiring
	Sug'urta yonib ketgan	Sug'urtani(larni) almashtiring
Qurilmada quvvat bor (lekin ovoz yo'q)	Kalonka simlari ulanmagan	Kalonkalardagi ulanishlarni tekshiring
	Bir yoki bir nechta kalonka simlari bir-biriga tegib turibdi yoki shassi yeriga tegib turibdi	Barcha yalang'och kalonka simlarini bir-biridan va shassi yeridan izolyatsiya qiling
Qurilma sug'urta(larni) yonib yuboradi	Sariq yoki qizil sim shassi yeriga tegib turibdi	Qisilgan simni tekshiring
	Kalonka simlari shassi yeriga tegib turibdi	Qisilgan simni tekshiring
	Noto'g'ri sug'urta reytingi	To'g'ri reytingli sug'urtalardan foydalaning
Qurilmada audio bor (lekin video yo'q)	To'xtash tormozi xavfsizlik zanjiri ulanmagan To'xtash tormozi qo'llanilmagan	To'xtash tormozidagi ulanishlarni tekshiring To'xtash tormozini qo'llang.
IR pulti ishlamaydi	Batareya o'lgan	Batareyani almashtiring

Yozuvlaringiz uchun
Iltimos, xizmat ko'rsatishni talab qilishingiz kerak bo'lsa, asl savdo chekingizni saqlang va ushbu chekni taqdim etishga tayyor bo'ling, chunki sizning asl chekingiz xaridning eng yaxshi dalili hisoblanadi va Jensen mahsulotini sotib olgan sanangizni ko'rsatadi.

Mahsulotingizni ro'yxatdan o'tkazing
onlayn www.jensenmobile.com. da

Texnik xususiyatlar

FM tyuner	Sozlash diapazoni: 87,5MHz-107,9MHz Yaroqli sezgirlik: 10dBf 50dB susaytirish sezgirligi: 20dBf Stereo ajratish @ 1kHz: 38dB Chastota javobi: 30Hz-13kHz
AM tyuner	Sozlash diapazoni: 530kHz-1710kHz Yaroqli sezgirlik: 24uV Chastota javobi: 30Hz-2.3kHz
Orqa USB	Moslik: Yuqori tezlikdagi USB 2.0 USB klassi: Ommaviy xotira klassi
Monitor	Panel o'lchami: 8" diagonal o'lchov Ko'rish burchagi (yuqoriga/pastga/chapga/o'ngga): 50/70/70/70 O'lchamlari: 1024 (H) x 600 (V) Yorqinlik (cd/m 2 ): 500 Kontrast nisbati: 500:1 Piksellar: 1,152,000
Umumiy	Kalonka chiqish impedansi: 4 ohm Chiziqli chiqish kuchlanishi: 4 volt RMS Chiziqli chiqish impedansi: 200 ohm Shassi o'lchamlari: 7" X 4.1" X 2" (W x D x H) Dizayn va texnik xususiyatlar ogohlantirishsiz o'zgartirilishi mumkin.

Xavfsizlik qoidalari

Bu haydovchining chalg'imasligini oldini olish uchun xavfsizlik funksiyasidir. O'rnatilgan video funksiyalari faqat transport vositasi Park holatida bo'lganda va to'xtash tormozi yoqilganda ishlaydi. Ko'pgina yurisdiksiyalarda haydovchining transport vositasi harakatlanayotganda videoni tomosha qilishi noqonuniydir.

XAVFSIZLIK OGOHLANTIRISHI mobil telefoningizdan yoki ushbu qurilmaga mos keladigan har qanday ilovalardan foydalanganda mas'uliyat bilan va xavfsiz haydashni eslatib turadi.

Jensen qurilmangiz professional o'rnatuvchi yoki vakolatli diler tomonidan o'rnatilishi tavsiya etiladi.

Ushbu mahsulot faqat 12VDC salbiy zanjirli transport vositalarida foydalanish uchun mo'ljallangan.

Zarar yoki shikastlanishning oldini olish uchun:

• Qurilmani transport vositasining shassisiga mustahkam o'rnating.
• Qurilmaning yuqori yoki pastki qopqoqlarini olmang.
• Qurilmani to'g'ridan-to'g'ri quyosh nuriga, haddan tashqari issiqlikka yoki suv sachrashiga duchor bo'lgan joyga o'rnatmang.
• Qurilmani haddan tashqari zarbaga duchor qilmang.
• Sug'urta qutisini almashtirganda, faqat to'g'ri ko'rsatkichga ega yangisini ishlating. Noto'g'ri ko'rsatkichga ega sug'urta qutisidan foydalanish qurilmaning noto'g'ri ishlashiga olib kelishi mumkin.
• Sug'urta qutisini almashtirganda qisqa tutashuvlarning oldini olish uchun avval simlarni uzing.
• Faqat taqdim etilgan apparat va simlardan foydalaning.
• O'rnatish paytida muammolarga duch kelsangiz, eng yaqin Jensen dileriga murojaat qiling.
• Agar qurilma noto'g'ri ishlasa, qurilmani tavsiflanganidek qayta o'rnating. Agar muammo bartaraf etilmasa, eng yaqin Jensen dileriga murojaat qiling yoki 1-888-921-4088 raqamiga texnik yordam uchun qo'ng'iroq qiling.
• Monitorni tozalash uchun faqat quruq silikon mato yoki boshqa yumshoq mato bilan artib oling. Qattiq mato yoki bo'yoq erituvchi va spirt kabi erituvchilarni ishlatmang, chunki ular panel yuzasini tirnash va/yoki bosmani olib tashlashi mumkin.
• Qurilmaning harorati pasayganda (qishdagi kabi), ekrandagi suyuq kristallar odatdagidan qorong'iroq bo'ladi. Qurilma bir muncha vaqt ishlatilgandan so'ng normal yorqinlik qaytadi.
• O't oldirish, batareya yoki yer simlarini uzaytirayotganda, kuchlanish pasayishining oldini olish uchun minimal AWG 16 yoki undan ortiq bo'lgan avtomobil darajasidagi simlardan foydalanganingizga ishonch hosil qiling.
• LCD shikastlangan yoki singan bo'lsa, suyuq kristall suyuqlikka tegmang. Suyuq kristall suyuqlik sog'lig'ingiz uchun xavfli yoki o'lik bo'lishi mumkin. Agar LCD-dan suyuq kristall suyuqlik tanangiz yoki kiyimingizga tegsa, darhol sovun bilan yuvib tashlang.

Ushbu monitor/media pleyer ("qurilma") transport vositasiga o'rnatilgandan so'ng, transport vositasining haydovchisi haydash paytida videolarni tomosha qilish yoki video o'yinlar o'ynash orqali ushbu qurilmani ishlatmasligi kerak. Ushbu ko'rsatmaga rioya qilmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa transport vositasida bo'lganlar yoki transport vositasidan tashqaridagi shaxslar va/yoki mulkka zarar etkazilishi mumkin bo'lgan jiddiy jarohatlar yoki o'limga olib kelishi mumkin.

Ba'zi shtatlarda, agar ekran haydovchi o'rindig'idan ko'rinadigan bo'lsa, monitorlar/media pleyerlarni o'rnatish taqiqlanadi. Agar siz bunday qonunni qabul qilgan yurisdiktsiyada yashasangiz, ushbu qurilma ekran haydovchi o'rindig'idan ko'rinadigan qilib o'rnatilmasligi kerak. Ushbu qurilmani old konsolga/asboblar paneliga o'rnatayotganda, qurilma faqat old yo'lovchi o'rindig'iga qarab turishi kerak. Ushbu ko'rsatmaga rioya qilmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa transport vositasida bo'lganlar yoki transport vositasidan tashqaridagi shaxslar va/yoki mulkka zarar etkazilishi mumkin bo'lgan jiddiy jarohatlar yoki o'limga olib kelishi mumkin.

Ushbu qurilma transport vositasi faqat "Park" holatida bo'lganda va to'xtash tormozi to'liq yoqilganda ishlashi uchun mo'ljallangan. Shu maqsadda, ushbu qurilma to'xtash tormozi blokirovka qilish funksiyasini o'z ichiga oladi, bu esa transport vositasi "Park" holatida bo'lmasa va/yoki to'xtash tormozi to'liq yoqilmagan bo'lsa, qurilmaning ishlashini taqiqlaydi. Ushbu qurilmani o'rnatayotganda, o'rnatuvchi to'xtash tormozi blokirovka qilish funksiyasini ishlashga yaroqli qilish uchun to'xtash tormozini aniqlash simini to'xtash tormozi mexanizmiga ulashi kerak. Shunchaki to'xtash tormozini aniqlash simini transport vositasining metall qismiga ulamang. To'xtash tormozi blokirovka qilish funksiyasini to'g'ri o'rnatmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa haydovchining yo'lovchilari yoki transport vositasidan tashqaridagi shaxslar va/yoki mulkka zarar etkazilishi mumkin bo'lgan jiddiy jarohatlar yoki o'limga olib kelishi mumkin.

To'xtash tormozi blokirovka qilish funksiyasi o'rnatilgandan so'ng, egasi/foydalanuvchisi to'xtash tormozi blokirovka qilish funksiyasini buzishga/neytrallashtirishga urinmasligi kerak.

1. to'xtash tormozini qisman yoqish va/yoki
2. qurilmaga kerakli tormoz signallarini yuborish uchun mo'ljallangan har qanday qurilma yoki qurilmani sotib olish/ishlatish.

Ushbu ko'rsatmalarga rioya qilmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa haydovchining yo'lovchilari yoki transport vositasidan tashqaridagi shaxslar va/yoki mulkka zarar etkazilishi mumkin bo'lgan jiddiy jarohatlar yoki o'limga olib kelishi mumkin.

Ushbu qurilmani ishlatishda qurilmaning ovoz balandligini shunday darajada past tutingki, transport vositasida bo'lganlar politsiya va tez yordam mashinalari kabi transport bilan bog'liq ovozlarni eshitishlari mumkin bo'lsin. Ushbu ko'rsatmaga rioya qilmaslik haydovchining chalg'ishiga olib kelishi mumkin, bu esa transport vositasida bo'lganlar yoki transport vositasidan tashqaridagi shaxslar va/yoki mulkka zarar etkazilishi mumkin bo'lgan jiddiy jarohatlar yoki o'limga olib kelishi mumkin.

Mijozlarni qo'llab-quvvatlash

Qo'shimcha ma'lumot olish va eng yaqin vakolatli xizmat ko'rsatish markazining joylashuvi uchun quyidagi usullardan biri orqali biz bilan bog'laning:

• Bizga bepul (888) 921-4088 raqamiga qo'ng'iroq qiling
  (Dushanba-Juma, EST soat 9:00 dan 17:00 gacha)
• Bizga cs@jensenmobile.com elektron pochta manziliga yozing

AQSH
https://www.jensenmobile.com saytiga tashrif buyuring
1-888-921-4088

Havolalar

• iOS - CarPlay - Apple
• Car Stereo - Jensen Mobile
• Car Stereo - Jensen Mobile

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Jensen CAR813 - Media Receiver qo'llanmasi ni yuklab olish

Mavjud tillar
