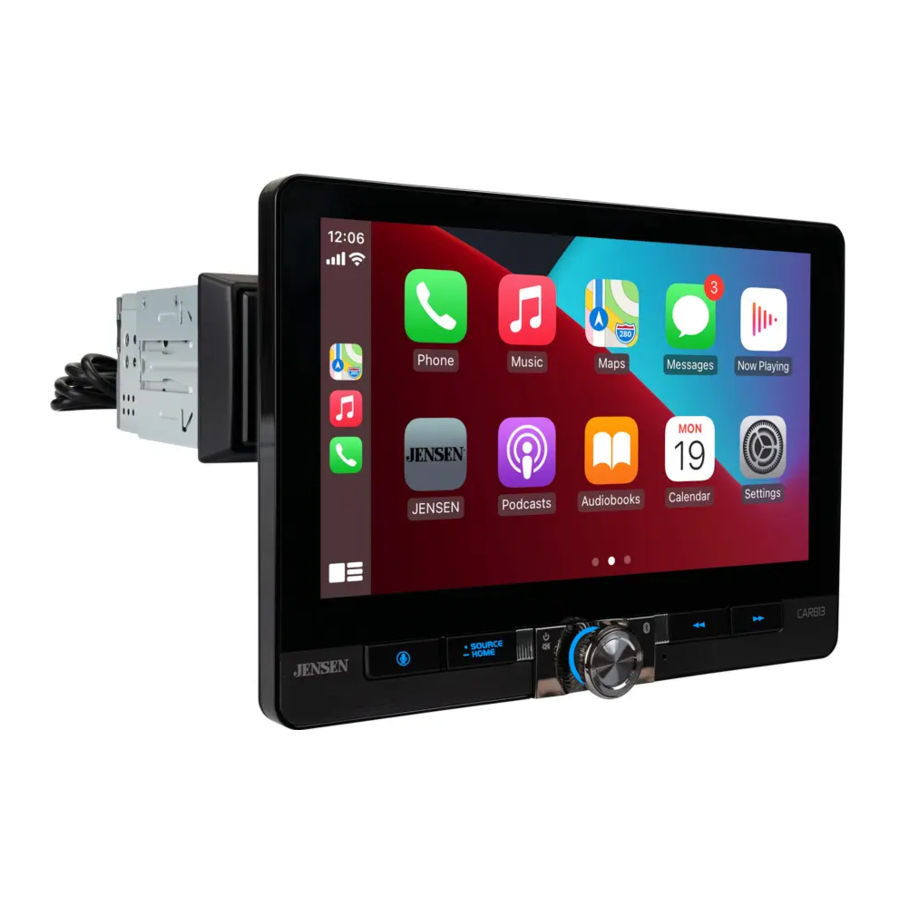

Jensen CAR813 - medijos imtuvo vadovas

Paruošimas

Pasiruošimas montavimui

Pakuotės turinys

1. Pagrindinis įrenginys
2. Montavimo įvorė, skirta 1 DIN
3. Atlaisvinimo klavišai
4. Varžtų rinkinys
5. Važiuoklės įvorė, skirta 2 DIN montavimui
6. Apdailos žiedas
7. Laidų pynė
8. Mikrofonas
9. GPS antena (tik CarPlay ir Android Auto)

Montavimas

Prieš pradedant

• Dėl instrukcijų kreipkitės į kvalifikuotą specialistą. Visada rekomenduojame profesionalų montavimą.
• Atjunkite neigiamą akumuliatoriaus gnybtą.
• Nuimkite apdailos žiedą nuo įrenginio (jei sumontuotas).
• Įkiškite išėmimo klavišus ir nuimkite montavimo įvorę nuo imtuvo.

Pastaba: daugumai transporto priemonių reikia montavimo rinkinio, laidų pynės ir (arba) antenos adapterio (visi parduodami atskirai), kad galėtumėte tinkamai įdiegti pagrindinį įrenginį transporto priemonėje.

Sumontuokite montavimo įvorę ir apdailos žiedą (1 žingsnis)

1. Sumontuokite montavimo įvorę į brūkšnelio rinkinį (parduodamas atskirai) arba brūkšnelio angą, lenkdami ąseles, kad pritvirtintumėte montavimo įvorę.
2. Prijunkite laidų pynę, mikrofoną ir anteną prie radijo važiuoklės.
3. Užfiksuokite apdailos žiedą į vietą, įsitikindami, kad įpjova yra apačioje.
4. Įstumkite imtuvą į montavimo įvorę, kad pritvirtintumėte.


LCD prijungimas prie važiuoklės (2 žingsnis)

Norėdami prijungti LCD prie įrenginio, atsargiai įstumkite LCD jungtį į imtuvo važiuoklę, kol išgirsite spragtelėjimą, kaip parodyta toliau.

LCD nuėmimas nuo važiuoklės

1. Laikykite nuspaudę du atleidimo mygtukus


2. Švelniai patraukite ekrano skydelį į priekį


2-DIN važiuoklės įvorės montavimas (1 žingsnis)

Sumontuokite montavimo šoninius laikiklius (2 žingsnis)

Montavimo laikikliai, parodyti toliau, arba pasirenkamas transporto priemonės montavimo rinkinys neįtrauktas

Sumontuokite montavimo laikiklius prie radijo važiuoklės arba prie 2-DIN važiuoklės įvorės, atsižvelgdami į montavimo parinktį, kaip parodyta 1 žingsnyje.

Montavimas baigtas (3 žingsnis)

Ekrano pasukimas

Laidų schema - įvestys/išvestys

Pastaba:
Keičiant saugiklį, įsitikinkite, kad naudojate tinkamą tipą ir srovės stiprumą. Netinkamo saugiklio naudojimas gali sukelti pažeidimų. Įrenginys naudoja (1) 15 amperų ATC mini stiliaus saugiklį, esantį ant maitinimo jungties.

Galinės kameros įvestis
Su kameros įvestimi galima naudoti galinio vaizdo kamerą (nepridedama).

Valdiklių vietos

Radijo ekrane rodomos šios funkcijos ir rodomi šie elementai:

1. Balso aktyvinimo mygtukas
2. Šaltinis/Pagrindinis
3. Maitinimas/Garsumas/Nutildymas
4. Iš naujo
5. Ankstesnis mygtukas
6. Kitas mygtukas

Bendrasis veikimas

Įjungimas/išjungimas	Trumpai paspauskite , kad įjungtumėte įrenginį. Paspauskite ir palaikykite, kad išjungtumėte įrenginį.
Garsumas	Pasukite garsumo rankenėlę, kad padidintumėte arba sumažintumėte garsumo lygį.
Nutildymas	Trumpai paspauskite MUTE (NUTILDYMAS), kad nutildytumėte garsą. Trumpai dar kartą paspauskite MUTE (NUTILDYMAS), kad grįžtumėte prie anksčiau pasirinkto garsumo. Pasukus garsumo rankenėlę, kai garsas yra nutildytas, taip pat bus atšaukta nutildymo funkcija.
Režimas	Paspauskite SOURCE (ŠALTINIS), kad perjungtumėte šiuos veikimo režimus: Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/ Camera/EQ/AV/Settings. Pastaba: veikimo režimus taip pat galima pasiekti pasirinkus atitinkamą piktogramą iš pagrindinio meniu.
Pagrindinis meniu	Paspauskite piktogramą ekrano viršutiniame kairiajame kampe, kad būtų rodomas OSD pagrindinis meniu. Paspauskite Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/Camera/EQ/AV/Settings piktogramas, kad pasirinktumėte norimą šaltinį.
A/V įvestis	Prijunkite išorinius įrenginius prie galinės RCA tipo A/V įvesties.
USB	Prijunkite USB atmintinę prie galinės USB įvesties.
Iš naujo	Norėdami išspręsti nenormalų veikimą arba jei įrenginys neveikia, paspauskite RESET (ATSTATYMAS) mygtuką, esantį priekiniame skydelyje, kaip parodyta Valdiklių vietų skyriuje. Įrenginys iš naujo nustatys pagrindinį procesorių į numatytuosius nustatymus. Pastaba: Norėdami pasiekti atstatymo mygtuką ir atkurti gamyklinius numatytuosius programinės įrangos nustatymus, naudokite rašiklio galiuką.

Pagrindinio meniu ekrane pasirinkite Setup (Sąranka), kad pasiektumėte Settings (Nustatymų) meniu ir pasirinktumėte iš aštuonių kategorijų, pavaizduotų piktogramomis ekrano kairėje: General (Bendrieji), Audio (Garsas), Display (Ekranas), Wifi, Bluetooth, Camera (Kamera), Region (Regionas) ir Version (Versija). Pasirinkite kategoriją ir palieskite ekraną, kad pakoreguotumėte bet kurią iš galimų parinkčių.

Bendrieji:

• Kalba: Pasirinkite iš anglų ir ispanų kalbų.
• Laiko juosta: Pasirinkite norimą laiko juostą.
• Data ir laikas: Sureguliuokite dieną, mėnesį, metus, valandą, minutę ir formatą.
• Vasaros laikas: Įjunkite arba išjunkite.
• Pyptelėjimo tonas: Įjunkite arba išjunkite.
• Išjungimo delsos laikas: Pasirinkite 1 sekundę, 2 sekundes, 3 sekundes arba Išjungta.
• Gamykliniai numatytieji: Atkurkite gamyklinius numatytuosius įrenginio nustatymus.
• Vairavimas dešinėje pusėje: Įjunkite arba išjunkite. Kai elementas išjungtas, jis yra vairavimo kairėje pusėje režimu, o kai elementas įjungtas, jis yra vairavimo dešinėje pusėje režimu. Numatytasis nustatymas yra Išjungta (vairavimo kairėje pusėje režimas).

Garsas:

• Balansas/Fader - Pasirinkite, kad pakoreguotumėte balanso/fader nustatymus.
• Žemų dažnių garsiakalbis - įjunkite/išjunkite žemų dažnių garsiakalbio valdiklį.
• Žemų dažnių garsiakalbio dažnis- Pasirinkite žemų dažnių garsiakalbio dažnį.
• Žemų dažnių garsiakalbio lygis - Pasirinkite žemų dažnių garsiakalbio 0-14 (7 yra numatytasis).
• EQ - Pasirinkite, kad pakoreguotumėte EQ nustatymus.
• Garsumas - Pasirinkite, kad įjungtumėte arba išjungtumėte garsumo funkciją.
• Numatytasis garsumas - Pasirinkite, kad pakoreguotumėte numatytuosius garsumo nustatymus.
• Šaltinio lygis - Pasirinkite, kad pakoreguotumėte šaltinio lygio nustatymus.

Ekranas:

• Apšvietimo valdiklis - Pasirinkite, kad įjungtumėte arba išjungtumėte apšvietimo valdiklį.
• Pilkos spalvos lygis ir ryškumas - Sureguliuokite pilkos spalvos lygio ir ryškumo nustatymus dienai ir nakčiai.
• LED - Pasirinkite LED mygtukų apšvietimo spalvą.
• LED animacija - Pasirinkite, kad įjungtumėte arba išjungtumėte LED animaciją.
• Tapetai - Pasirinkite iš trijų tapetų parinkčių.

WiFi: Įjunkite/išjunkite WiFi, atkurkite slaptažodį arba peržiūrėkite įrenginių sąrašą.

Bluetooth: Įjunkite/išjunkite „Bluetooth“, automatinį prisijungimą ir automatinį atsakymą, peržiūrėkite įrenginio pavadinimą ir išvalykite telefonų knygos pavadinimus ir numerius.

Kamera: Įjunkite/išjunkite priekinę ir galinę kameras, atvirkštinius kameros vaizdus, įjunkite/išjunkite parkavimo pagalbą, pakoreguokite parkavimo pagalbos nustatymus ir pakoreguokite galinio vaizdo delsą.

Radijas: Sureguliuokite regioną ir įjunkite/išjunkite TA ir AF.

Versija: Peržiūrėkite informaciją apie versiją.

Garso veikimas

Garso reguliavimo meniu

Nustatymų ekrane paspauskite ekvalaizerio piktogramą (žr. Nr. 3 ekrano valdikliuose), kad pakoreguotumėte ekvalaizerio (10 juostų tono valdiklis ir 7 iš anksto nustatyti EQ nustatymai), erdvinio garso ir fader/balanso valdiklius.

AM/FM imtuvo veikimas

	Radijo veikimas	Pagrindiniame meniu palieskite Radijo piktogramą, kad pasirinktumėte AM/FM imtuvo režimą.
1	Pagrindinis meniu	Paspauskite, kad grįžtumėte į Pagrindinio meniu ekraną.
2	Juosta	Paspauskite, kad perjungtumėte tris FM ir dvi AM juostas.
3	Vietinis/Nuotolinis	Paspauskite, kad perjungtumėte vietinį arba nuotolinį derinimą.
4	Iš anksto nustatytas nuskaitymas	Paspauskite, kad nuskaitumėte visus derintinus iš anksto nustatytus nustatymus dabartinėje juostoje ir leistumėte juos po 3 sekundes.
5	Žemyn ieškoti melodijos	Paspauskite, kad automatiškai nustatytumėte žemesnį dažnį.
6	Klaviatūra	Paspauskite, kad būtų rodoma klaviatūra.
7	Aukštyn ieškoti melodijos	Paspauskite, kad automatiškai nustatytumėte aukštesnį dažnį.
8	Automatiškai išsaugoti	Paspauskite, kad automatiškai ieškotumėte ir išsaugotumėte šešias stipriausias stotis dabartinėje juostoje. Iš viso galima išsaugoti 18 FM ir 12 AM stočių.
9	Garso nustatymai	Paspauskite, kad pasiektumėte ir pakoreguotumėte garso nustatymus.
10	Iš anksto nustatytos stotys	Norėdami išsaugoti stotį kaip iš anksto nustatytą nustatymą dabartinėje juostoje, nustatykite norimą stotį, tada paspauskite ir palaikykite norimą iš anksto nustatyto nustatymo numerį, kad išsaugotumėte. Paspauskite bet kurį iš anksto nustatyto nustatymo mygtuką, kad iškviestumėte ir pradėtumėte tos stoties atkūrimą. (Palaikykite šį mygtuką kelias sekundes ir jis persijungs tarp AS ir PS)

USB veikimas

	USB	Pagrindiniame meniu pagrindiniame ekrane palieskite USB piktogramą.
1	Pagrindinis meniu	Paspauskite, kad grįžtumėte į pagrindinio meniu ekraną.
2	Dabartinio režimo indikatorius	Rodomas šiuo metu grojamas šaltinis.
3	Grįžti atgal	Paspauskite, kad grįžtumėte į ankstesnį ekraną.
4	Failų numeriai	Rodomi dabartiniai/bendri failų numeriai.
5	Informacija apie failą	Rodoma turima informacija apie dabartinį failą.
6	Praėjęs laikas	Rodomas praėjęs/likęs dabartinio takelio laikas.
7	Garso nustatymai	Paspauskite, kad pasiektumėte ir pakoreguotumėte garso nustatymus.
8	Takelis aukštyn	Paspauskite, kad pereitumėte prie kitos dainos
9	Atsitiktinis	Paspauskite, kad sumaišytumėte visus takelius dabartiniame aplanke, ir dar kartą, kad sumaišytumėte visus takelius. Dar kartą paspauskite, kad išeitumėte iš atsitiktinio režimo.
10	Groti / Pauzė	Paspauskite, kad pristabdytumėte arba tęstumėte atkūrimą.
11	Takelis žemyn	Paspauskite, kad grįžtumėte į dabartinio takelio pradžią.
12	Kartoti	Paspauskite, kad pakartotumėte dabartinį takelį ir sureguliuotumėte, kad būtų kartojami visi takeliai dabartiniame aplanke. Dar kartą paspauskite, kad išeitumėte iš kartojimo režimo.

Medijos suderinamumas

Pastabos:

• Dėl nuolatinės technologinės pažangos kai kurie USB atmintinės diskai gali būti nesuderinami su šiuo įrenginiu.

Medijos suderinamumas	Šie failų tipai nesuderinami: MP3 PRO formatas, MP3 grojaraščiai RMP formatas AAC, apsaugotas AAC, M4A formatas
Atkūrimo tvarka	MP3 atkūrimo seka prasideda USB įrenginio šakniniame aplanke. Visi tušti aplankai arba aplankai, kuriuose nėra MP3 failų, praleidžiami.
Suderinami įrašymo formatai	ISO9660 standartai: Maksimalus įdėtų aplankų gylis yra 8 (įskaitant šakninį aplanką). Galiojantys aplanko / failo pavadinimų simboliai yra raidės A-Z (visos didžiosios), skaičiai 0-9 ir "_" (pabraukimas). Kai kurie simboliai gali būti rodomi netinkamai, atsižvelgiant į simbolio tipą. Šis įrenginys gali atkurti failus Joliet ir kituose standartuose, atitinkančiuose ISO9660. MP3, parašyti kitais formatais, nei nurodyta aukščiau, gali būti neatkuriami ir (arba) jų failų pavadinimai arba aplankų pavadinimai gali būti rodomi netinkamai.
Pastabos	Kai kurie failai gali būti neatkuriami arba rodomi netinkamai, atsižvelgiant į atrankos dažnius ir bitų spartą.
	Norėdami gauti geriausius rezultatus, naudokite šiuos nustatymus, kai išskiriate MP3 failus: 128 kbps arba didesnė pastovi bitų sparta 44,1 kHz arba didesnis atrankos dažnis

„Bluetooth“ veikimas

Prieš naudojant „Bluetooth“		Prieš naudodami „Bluetooth“ įrenginį, kad galėtumėte skambinti laisvų rankų įranga arba transliuoti garso įrašą, jis turi būti autentifikuotas. Tai dar vadinama įrenginio "susiejimu".
Naujo įrenginio susiejimas		Įrenginys nuolat transliuoja susiejimo signalą, kai šiuo metu nėra prijungtų įrenginių. Užbaikite susiejimo seką iš savo „Bluetooth“ įrenginio. Įrenginio pavadinimas yra "CAR813". Susiejimo metu įrenginys gali veikti bet kuriuo režimu. Kai kuriuose telefonuose susiejimą gali reikėti atlikti daugiau nei vieną kartą.
Prisijungti		Pagrindinis įrenginys automatiškai prisijungs prie paskutinio prijungto įrenginio, kai prijungimo funkcija nustatyta kaip Automatinis prijungimas įjungtas (Auto connect On). Jei prijungimo funkcija nustatyta kaip Automatinis prijungimas išjungtas (Auto Connect Off), pagrindinis įrenginys automatiškai neprisijungs prie jokio įrenginio.
„Bluetooth“ telefonas		Pagrindiniame meniu ekrane palieskite „Bluetooth“. „Bluetooth“ piktograma bus rodoma kiekvieną kartą, kai bus prijungtas „Bluetooth“ įrenginys.
1	Pagrindinis meniu	Paspauskite, kad grįžtumėte į pagrindinio meniu ekraną.
2	Klaviatūra	Paspauskite, kad būtų rodoma klaviatūra.
3	Kontaktai	Paspauskite, kad būtų rodomas kontaktų sąrašas.
4	Naujausi	Paspauskite, kad būtų rodomas naujausių skambučių sąrašas.
5	Įrenginys	Paspauskite, kad būtų rodomas įrenginių sąrašas.
6	Telefono numeris	Rodomas telefono numeris, kai jis renkamas.
7	Atgalinis klavišas	Paspauskite, kad grįžtumėte atgal, kai renkate telefono numerį.
8	Skambinti	Paspauskite, kad prisijungtumėte prie skambučio.
9	Telefono klaviatūra	Naudokite telefono klaviatūrą, kad įvestumėte telefono numerį.

10	Baigti skambutį	Paspauskite, kad baigtumėte vykstantį skambutį arba atmestumėte įeinantį skambutį.
11	Mikrofonas	Paspauskite, kad įjungtumėte arba išjungtumėte mikrofono balsą.
12	Telefono klaviatūra	Paspauskite, kad įvestumėte telefono numerį.
13	Garso perkėlimas	Paspauskite, kad perkeltumėte garsą tarp įrenginio ir mobiliojo telefono.
14	Takelis žemyn	Paspauskite piktogramą, kad grįžtumėte į dabartinio takelio pradžią.
15	Groti / Pauzė	Paspauskite piktogramą, kad pristabdytumėte arba tęstumėte atkūrimą.
16	Takelis aukštyn	Palieskite piktogramą, kad pereitumėte prie kitos dainos.
17	„Bluetooth“ muzika	Paspauskite, kad perkeltumėte garsą tarp įrenginio ir mobiliojo telefono.

Vairavimo orientacijos nustatymai

Norėdamas pagerinti vairavimo patirtį, CAR813 leidžia vartotojui konfigūruoti Apple CarPlay ir Android Auto transporto priemonėms su vairu kairėje (LHD) arba su vairu dešinėje (RHD). Norėdami pasirinkti norimą konfigūraciją, nustatymų meniu pasirinkite LHD arba RHD.

Pastaba: jei pakeisite režimo su vairu dešinėje arba režimo su vairu kairėje nustatymą, kai telefonas prijungtas prie imtuvo, atjunkite telefoną nuo imtuvo ir vėl prijunkite.

Toliau pateikiamos susidariusios konfigūracijos parinktys:

Apple CarPlay ® veikimas

Apple CarPlay yra išmani iPhone sąsaja, leidžianti valdyti muziką, navigaciją, telefonų ir pranešimų programas balsu (per Siri) – taip gerokai sumažinamas vairuotojo dėmesio nukreipimas.

Telefonas – naudokite Siri, kad skambintumėte, atsilieptumėte į praleistus skambučius, klausytumėtės balso pašto pranešimų ir peržiūrėtumėte skambintojo ID imtuvo ekrane.

Pranešimai – paprašykite Siri siųsti, skaityti ir atsakyti į tekstinius pranešimus. Šis laisvų rankų įrangos veikimas sumažina dėmesio nukreipimą ir leidžia jums laikyti rankas ant vairo ir akis kelyje.

Muzika – pasiekite muziką pagal atlikėją, dainą, grojaraštį ir kt. per imtuvo jutiklinį ekraną arba per Siri. Imtuvas atspindės iPhone ekraną su atlikėjo ir takelio informacija.

Žemėlapiai – naudokite Siri, kad paprašytumėte nuoseklių nuorodų – ieškokite pagal adresą arba lankytinas vietas. Apple Maps bus atspindėtas ekrane, įskaitant informaciją apie eismą ir numatomą laiką iki kelionės tikslo.

Suderinami įrenginiai

Skirtas iPhone modeliams:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

„Apple CarPlay“ paleidimas

Belaidžio „CarPlay“ ryšio aprašymas.

1. Įeikite į pagrindinę UI ir spustelėkite BT Phone, kad įeitumėte į Bluetooth sąsają;
2. Spustelėkite Refresh (atnaujinti), kad ieškotumėte šalia esančio Bluetooth, spustelėkite Pair (susieti), kad atitiktumėte Bluetooth;
3. Atidarykite iPhone WLAN, kad prisijungtumėte prie automobilio, sėkmingai prisijungus, įrenginių sąraše pasirodys Apple CarPlay piktograma ir Apple CarPlay ryšys bus sėkmingas;
4. Įeikite į Apple CarPlay sąsają, spustelėkite Phone/ Music/Map/Information/etc. funkcijas.

Pastaba: dėl saugos priežasčių Apple CarPlay funkcijos yra ribotos vairuojant ir skiriasi kiekvienoje programėlėje, įgalintoje Apple CarPlay. Galimas funkcijas nustato kiekvienas atskiras programėlių tiekėjas. Norėdami gauti daugiau informacijos, apsilankykite www.apple.com/ios/carplay.

Pastaba: tam tikros iPhone funkcijos gali būti neteisėtos vairuojant jūsų vietovėje. Būtinai susipažinkite su vietiniais ir valstijos įstatymais dėl mobiliųjų įrenginių. Jei abejojate, sustokite ir pastatykite transporto priemonę prieš naudodami bet kokius įrenginius.

Kai rodomas Apple CarPlay meniu, pagrindinis mygtukas apatiniame kairiajame kampe veikia kaip pagrindinis mygtukas jūsų iPhone.

Paspauskite ir palaikykite jį, kad iškviestumėte Siri ir pradėtumėte balso komandas.

Bet kuriuo Apple CarPlay veikimo metu galite trumpam paspausti šį mygtuką, kad grįžtumėte į pagrindinį Apple CarPlay meniu ekraną.

Paspauskite bet kurį programos mygtuką pagrindiniame Apple CarPlay meniu, kad tiesiogiai pasiektumėte tą operaciją. Įrankių juostoje kairėje ekrano pusėje rodomas laikas, signalo stiprumas ir nuorodos į populiariausias programas – Phone (telefonas), Music (muzika) ir Navigation (navigacija) – kad jas būtų galima greitai ir lengvai pasiekti negrįžtant į pagrindinį meniu.

„Apple CarPlay“ valdymas

Šie pagrindiniai valdikliai valdys daugelį standartinių Apple CarPlay funkcijų.

Paliesti – trumpam paspauskite norimą parinktį.

Perbraukti – trumpam perbraukite norima kryptimi.

Vilkti – paspauskite, palaikykite ir vilkite į norimą vietą.

Išėjimas iš „Apple CarPlay“

Atjungus iPhone, automatiškai išeisite iš Apple CarPlay režimo. Norėdami išeiti iš Apple CarPlay režimo, kai telefonas vis dar prijungtas, trumpam paspauskite maitinimo / garsumo rankenėlę ir bus rodomas pagrindinis įrenginio meniu.

Android Auto™ veikimas

Android Auto perkelia naudingiausias programėles į jūsų telefono ekraną arba suderinamą automobilio ekraną tokiu formatu, kuris leidžia lengvai išlaikyti pagrindinį dėmesį vairavimui. Galite valdyti tokius dalykus kaip navigacija ir žemėlapiai, skambučiai ir tekstiniai pranešimai bei muzika.

„Google“ padėjėjas
Naudodamiesi „Google“ padėjėju sistemoje Android Auto, galite nenukreipti žvilgsnio nuo kelio ir laikyti rankas ant vairo, naudodami savo balsą, kad padėtų jums dienos metu. Tiesiog pasakykite „Gerai, „Google““ arba suderinamuose automobiliuose ilgai spauskite balso valdymo mygtuką ant vairo.

Navigacija
Gaukite realaus laiko įspėjimus apie eismą, kad išvengtumėte pavojų, greičio apribojimų ir rastumėte greičiausią maršrutą. Arba padarykite pertrauką ir pakeliui užkąskite.

Skambučiai ir pranešimai
„Google“ padėjėjas leidžia palaikyti ryšį vairuojant. Jūsų padėjėjas gali padėti jums skambinti telefono numeriais iš jūsų kontaktų, bendrauti su mėgstamomis programėlėmis, garsiai perskaityti jūsų pranešimus ir atsakyti į tekstinius pranešimus, laikant rankas ant vairo.

Suderinami įrenginiai

Android Auto reikalinga Android Auto programėlė iš „Google Play“, įdiegta „Android“ išmaniajame telefone, kuriame veikia Android Lollipop 5.0 arba naujesnė versija.

Tam tikras išmaniojo telefono naudojimas vairuojant gali būti neteisėtas jūsų jurisdikcijoje, todėl turite žinoti ir laikytis visų tokių apribojimų. Jei abejojate dėl konkrečios funkcijos, atlikite ją tik tada, kai automobilis yra pastatytas. Nenaudokite jokios funkcijos, nebent tai yra saugu atsižvelgiant į vairavimo sąlygas, kuriomis važiuojate.

Android Auto paleidimas

Belaidžio Android Auto ryšio aprašymas.

1. Įeikite į pagrindinę UI ir spustelėkite BT Phone, kad įeitumėte į Bluetooth sąsają;
2. Spustelėkite Refresh (atnaujinti), kad ieškotumėte netoliese esančio Bluetooth, geriau įjunkite telefono WLAN prieš prisijungdami prie Bluetooth, kitaip ryšys nepavyks;
3. Spustelėkite Pair (susieti), kad suderintumėte Bluetooth, tada bus pranešimas pasirinkti nustatymus ir pasirinkti mobilųjį telefoną, o Android Auto ryšys bus sėkmingas;
4. Įeikite į Android Auto sąsają, spustelėkite Phone / Music / Map / Information / etc. funkcijas.

Pastaba: kai Android Auto įrenginys prijungtas prie šio įrenginio, įrenginys taip pat prijungiamas per Bluetooth tuo pačiu metu. Jei jau susieti penki įrenginiai, rodomas pranešimas, patvirtinantis, ar ištrinti registruotą įrenginį. Jei norite ištrinti įrenginį, palieskite [Agree] (sutikti). Jei norite ištrinti kitą įrenginį, palieskite [BT Settings] (BT nustatymai) ir ištrinkite įrenginius rankiniu būdu.

Pastaba: jei Android Auto įjungtas skambinant mobiliuoju telefonu, kuris nėra suderinamas su Android Auto įrenginiu, Bluetooth ryšys persijungs į suderinamą su Android Auto įrenginį po skambučio.

Android Auto naudojimas

Android Auto pagrindiniame ekrane rodoma asmeninė informacija, pvz., kelionės trukmė iki jūsų kelionės tikslo, priminimai, neseniai gauti skambučiai, gaunami pranešimai, daina, kurios klausotės, ir „Google Now“ kortelės.

Kai rodomas Android Auto meniu, galite pasakyti „OK Google“ arba pasirinkti mikrofoną viršutiniame dešiniajame kampe, kad pasikalbėtumėte su „Google“.

1. Paskutinės programėlės
2. „Google“ padėjėjas
3. „Google“ žemėlapiai
4. YouTube
5. Telefonas
6. Nustatymai

Android Auto išjungimas

Norėdami išeiti iš Android Auto, paspauskite Exit (išeiti) mygtuką. Atjungus „Android“ telefoną, automatiškai išeisite iš Android Auto režimo.

Galinis RCA įėjimas

A/V IN
Prijunkite papildomą garso / vaizdo šaltinį į RCA (galinį) įėjimą.
Jei reikia, sureguliuokite garsumą išoriniame garso šaltinyje (jei prijungtas prie įrenginio ausinių išvesties).

Priekinės ir galinės kameros valdymas - (pasirinktinai)

Fotoaparatų naudojimas	Prijunkite pasirenkamą fotoaparatą prie priekinės arba galinės kameros įvesties. Išsamesnės informacijos ieškokite laidų schemoje.
Automatinis pasirinkimas	Įrenginys automatiškai pasirinks kameros režimą, kai bus prijungtas prie atbulinės eigos žibinto grandinės.
	Palieskite CAMERA (kamera) piktogramą pagrindiniame meniu (kai įjungta), kad pasirinktumėte kameros režimą. Palieskite viršutinę kairiąją ekrano sritį, kad grįžtumėte į pagrindinį meniu ir išjungtumėte šią funkciją.

Pastaba: rankinis režimas skirtas specialioms kameroms, kurios yra prijungtos prie 12 VDC + uždegimo laido ir visada įjungtos vairuojant, jis nėra skirtas kameroms, kurios yra prijungtos prie transporto priemonės atbulinės eigos žibinto.

Priekinės ir galinės kameros ekrano vaizdo reguliavimas

Jei atrodo, kad jūsų priekinės arba galinės kameros radijo ekrane rodo atvirkštinį vaizdą, eikite į kameros skyrių meniu Settings (nustatymai), kad pakeistumėte kameros vaizdą. Norėdami tai padaryti, perjunkite „Rear Camera View Reverse“ (galinės kameros vaizdo atvirkštinis) arba „Front Camera View Reverse“ (priekinės kameros vaizdo atvirkštinis) funkciją, kad pataisytumėte kameros (-ų) žiūrėjimo kampą.

SWC įvesties veikimas

Integruota SWC sąsaja yra suderinama su PAC vairo valdymo moduliais.
Rekomenduojama PAC SWI-RC. Norint, kad CAR813 būtų suderinamas su bet kokiais vairo valdikliais, reikia naudoti trečiosios šalies adapterį. Daugumai transporto priemonių galima naudoti šiuos valdiklius.

1. Iš anksto nustatytas aukštyn / žemyn
2. Režimas
3. Ieškoti / sekti aukštyn (+)
4. Ieškoti / sekti žemyn (-)
5. Nutildyti
6. Garsumas aukštyn (+)
7. Garsumas žemyn (-)
8. Juosta
9. BT Talk
10. BT End

Pastaba: ne visos OE vairo funkcijos gali būti palaikomos CAR813.

PAC SWI-RC diegimo patarimai

1. Nustatykite „Radio Select Switch“ (radijo pasirinkimo jungiklis). Nustatykite SWI-RC į 7 padėtį - „Pioneer / Other / Sony“ (Pioneer / Kita / Sony).
2. Norėdami programuoti, naudokite „Pioneer / Sony / Other“ radijo funkcijų atvaizdavimo tvarką „Jensen“ įrenginiams.
3. Programuojant SWI-RC, jei funkcija nepalaikoma (arba nereikalinga), tada funkcija TURI būti praleista pagal PAC SWI-RC instrukcijas.
4. SWC funkcija TURI būti užprogramuota teisinga tvarka pagal PAC SWI-RC radijo funkcijų atvaizdavimo tvarkos instrukcijas.

Funkcijos Tvarka	Funkcijos Atvaizdavimas	SWI-RC (3,3 VDC nuoroda)
		Centrinio kaiščio (žiedo) įtampa (funkcijos pasirinkimas)	Galinio kaiščio įtampa
1	Iš anksto nustatytas aukštyn / žemyn	L 0.0V	1.54/1.81
2	Režimas	H 3.3V	0.6
3	Ieškoti + / Sekti +	H 3.3v	1.54
4	Ieškoti - / Sekti -	H 3.3v	1.81
5	Nutildyti	H 3.3v	1.01
6	Garsumas +	H 3.3v	2.07
7	Garsumas -	H 3.3v	2.32
8	Juosta	H 3.3v	2.73
9	BT Talk	L 0.0V	0.60
10	BT End	L 0.0V	1.01

Trikčių šalinimas

Bendras

Problema	Priežastis	Veiksmas
Įrenginys neįsijungia (nėra maitinimo)	Geltonas laidas neprijungtas arba neteisinga įtampa Raudonas laidas neprijungtas arba neteisinga įtampa	Patikrinkite jungtis dėl tinkamos įtampos (11 ~ 16 VDC)
	Juodas laidas neprijungtas	Patikrinkite jungtį su įžeminimu
	Perdegė saugiklis	Pakeiskite saugiklį (-ius)
Įrenginys turi maitinimą (bet nėra garso)	Garsiakalbių laidai neprijungti	Patikrinkite jungtis prie garsiakalbių
	Vienas ar daugiau garsiakalbių laidų liečiasi vienas su kitu arba su važiuoklės įžeminimu	Izoliuokite visus nuogus garsiakalbių laidus vienas nuo kito ir nuo važiuoklės įžeminimo
Įrenginys išpučia saugiklį (-ius)	Geltonas arba raudonas laidas liečiasi su važiuoklės įžeminimu	Patikrinkite, ar nėra prispausto laido
	Garsiakalbių laidai liečiasi su važiuoklės įžeminimu	Patikrinkite, ar nėra prispausto laido
	Neteisinga saugiklio vertė	Naudokite saugiklius su teisinga verte
Įrenginys turi garsą (bet nėra vaizdo)	Neprijungta stovėjimo stabdžio saugos grandinė Nepritaikytas stovėjimo stabdys	Patikrinkite jungtis prie stovėjimo stabdžio Užtraukite stovėjimo stabdį.
IR nuotolinio valdymo pultas neveikia	Išsikrovusi baterija	Pakeiskite bateriją

Jūsų įrašams
Prašome išsaugoti originalų pardavimo kvitą ir būti pasirengę pateikti šį kvitą, jei jums prireiks aptarnavimo, nes jūsų originalus kvitas laikomas geriausiu pirkimo įrodymu ir nurodo datą, kada įsigijote savo „Jensen“ produktą.

Užregistruokite savo produktą
internetu adresu www.jensenmobile.com.

Specifikacijos

FM imtuvas	Derinimo diapazonas: 87,5 MHz–107,9 MHz Naudojamas jautrumas: 10 dBf 50 dB raminantis jautrumas: 20 dBf Stereo atskyrimas @ 1 kHz: 38 dB Dažnio atsakas: 30 Hz–13 kHz
AM imtuvas	Derinimo diapazonas: 530 kHz–1710 kHz Naudojamas jautrumas: 24 uV Dažnio atsakas: 30 Hz–2,3 kHz
Galinis USB	Suderinamumas: didelės spartos USB 2.0 USB klasė: masinės atminties klasė
Monitorius	Skydelio dydis: 8" įstrižainės matavimas Žiūrėjimo kampas (aukštyn / žemyn / kairėn / dešinėn): 50/70/70/70 Skiriamoji geba: 1024 (H) x 600 (V) Ryškumas (cd / m 2 ): 500 Kontrasto santykis: 500:1 Pikseliai: 1 152 000
Bendras	Garsiakalbio išvesties varža: 4 omai Linijos išvesties įtampa: 4 voltų RMS Linijos išvesties varža: 200 omų Važiuoklės matmenys: 7" X 4,1" X 2" (P x G x A) Dizainas ir specifikacijos gali būti keičiami be išankstinio įspėjimo.

Saugos pastabos

Tai saugos funkcija, skirta apsaugoti vairuotoją nuo dėmesio atitraukimo. Prietaisų skydelyje esančios vaizdo funkcijos veiks tik tada, kai transporto priemonė yra pastatyta į stovėjimo padėtį ir įjungtas stovėjimo stabdys. Daugelyje jurisdikcijų vairuotojui draudžiama žiūrėti vaizdo įrašus, kai transporto priemonė važiuoja.

SAUGOS PRANEŠIMAS yra priminimas vairuoti atsakingai ir saugiai naudojantis mobiliuoju telefonu ar bet kuriomis programėlėmis, kurios yra suderinamos su šiuo įrenginiu.

Labai rekomenduojama, kad jūsų "Jensen" įrenginį įdiegtų profesionalus montuotojas arba įgaliotasis pardavėjas.

Šis produktas skirtas naudoti tik transporto priemonėse su 12 VDC neigiamu įžeminimu.

Kad išvengtumėte sugadinimo ar sužalojimo:

• Įsitikinkite, kad įrenginys yra saugiai įžemintas prie transporto priemonės važiuoklės įžeminimo.
• Nenuimkite viršutinių ar apatinių įrenginio dangčių.
• Nemontuokite įrenginio vietoje, kur jį veikia tiesioginiai saulės spinduliai, didelis karštis arba gali aptaškyti vanduo.
• Nelaikykite įrenginio pernelyg dideliu smūgiu.
• Keisdami saugiklį, naudokite tik naują, kurio vardinė vertė yra teisinga. Naudojant saugiklį su netinkama vardine verte, įrenginys gali sugesti.
• Kad išvengtumėte trumpųjų jungimų keisdami saugiklį, pirmiausia atjunkite laidų jungtį.
• Naudokite tik pateiktą aparatinę įrangą ir laidų jungtį.
• Jei kyla problemų diegiant, kreipkitės į artimiausią "Jensen" pardavėją.
• Jei įrenginys neveikia, iš naujo nustatykite įrenginį, kaip aprašyta. Jei problema vis dar išlieka, kreipkitės į artimiausią "Jenses" pardavėją arba skambinkite techninės pagalbos telefonu @ 1-888-921-4088.
• Norėdami išvalyti monitorių, valykite tik sausa silikonine šluoste arba kita minkšta šluoste. Nenaudokite standžios šluostės ar tirpiklių, tokių kaip dažų skiediklis ir alkoholis, nes jie gali subraižyti plokštės paviršių ir (arba) pašalinti spaudą.
• Kai įrenginio temperatūra nukrinta (kaip žiemą), skystieji kristalai ekrano viduje patamsėja labiau nei įprastai. Normalus ryškumas atsistatys, kai įrenginys kurį laiką bus naudojamas.
• Prailginant degimo, akumuliatoriaus ar įžeminimo laidus, būtinai naudokite automobilių klasės laidus, kurių minimalus AWG 16 arba daugiau, kad išvengtumėte įtampos kritimo.
• Nelieskite skystųjų kristalų skysčio, jei LCD yra pažeistas arba sulūžęs. Skystųjų kristalų skystis gali būti pavojingas jūsų sveikatai arba mirtinas. Jei skystųjų kristalų skystis iš LCD liečiasi su jūsų kūnu ar drabužiais, nedelsdami nuplaukite jį muilu.

Įdiegus šį monitorių / medijos leistuvą ("įrenginį") į transporto priemonę, transporto priemonės vairuotojas neturi valdyti šio įrenginio žiūrėdamas vaizdo įrašus ar žaisdamas vaizdo žaidimus vairuodamas. Nesilaikant šios instrukcijos, vairuotojas gali būti atitrauktas, o tai gali sukelti rimtus sužalojimus arba mirtį transporto priemonės keleiviams ar asmenims už transporto priemonės ribų ir (arba) sugadinti turtą.

Keliose valstijose draudžiama montuoti monitorius / medijos leistuvus, jei ekranas matomas iš vairuotojo sėdynės. Jei gyvenate jurisdikcijoje, kuri yra priėmusi tokį įstatymą, šis įrenginys neturi būti įrengtas taip, kad ekranas būtų matomas iš vairuotojo sėdynės. Montuojant šį įrenginį priekinėje konsolėje / prietaisų skydelyje, įrenginys turi būti pastatytas taip, kad būtų atsuktas tik į priekinę keleivio sėdynę. Nesilaikant šios instrukcijos, vairuotojas gali būti atitrauktas, o tai gali sukelti rimtus sužalojimus arba mirtį transporto priemonės keleiviams ar asmenims už transporto priemonės ribų ir (arba) sugadinti turtą.

Šis įrenginys sukurtas taip, kad jį būtų galima valdyti tik tada, kai transporto priemonė yra "Park" padėtyje, o stovėjimo stabdys yra visiškai įjungtas. Šiuo tikslu šiame įrenginyje yra stovėjimo stabdžio blokavimo funkcija, kuri neleidžia įrenginiui veikti, jei transporto priemonė nėra "Park" padėtyje ir (arba) stovėjimo stabdys nėra visiškai įjungtas. Montuodamas šį įrenginį, montuotojas turi prijungti stovėjimo stabdžio aptikimo laidą prie stovėjimo stabdžio mechanizmo, kad stovėjimo stabdžio blokavimo funkcija veiktų. NEGALIMA tiesiog įžeminti stovėjimo stabdžio aptikimo laido prie metalinės transporto priemonės dalies. Netinkamai įdiegus stovėjimo stabdžio blokavimo funkciją, vairuotojas gali būti atitrauktas, o tai gali sukelti rimtus sužalojimus arba mirtį vairuotojo keleiviams ar asmenims už transporto priemonės ribų ir (arba) sugadinti turtą.

Įdiegus stovėjimo stabdžio blokavimo funkciją, savininkas / naudotojas neturi bandyti sutrikdyti / neutralizuoti stovėjimo stabdžio blokavimo funkcijos:

1. iš dalies įjungdamas stovėjimo stabdį ir (arba)
2. įsigydamas / naudodamas bet kokį prietaisą ar įrenginį, skirtą siųsti reikiamus stabdžių signalus įrenginiui.

Nesilaikant šių instrukcijų, vairuotojas gali būti atitrauktas, o tai gali sukelti rimtus sužalojimus arba mirtį vairuotojo keleiviams ar asmenims už transporto priemonės ribų ir (arba) sugadinti turtą.

Valdydami šį įrenginį, laikykite įrenginio garsumą pakankamai žemą, kad transporto priemonės keleiviai galėtų girdėti su eismu susijusius garsus, tokius kaip policijos ir greitosios pagalbos automobiliai. Nesilaikant šios instrukcijos, vairuotojas gali būti atitrauktas, o tai gali sukelti rimtus sužalojimus arba mirtį transporto priemonės keleiviams ar asmenims už transporto priemonės ribų ir (arba) sugadinti turtą.

Klientų aptarnavimas

Norėdami gauti daugiau informacijos ir artimiausio įgaliotojo aptarnavimo centro vietą, susisiekite su mumis vienu iš šių būdų:

• Skambinkite mums nemokamu numeriu (888) 921-4088
  (pirmadienis–penktadienis, 9:00–17:00 EST)
• Rašykite mums el. paštu cs@jensenmobile.com

JAV
Apsilankykite https://www.jensenmobile.com
1-888-921-4088

Nuorodos

• iOS - CarPlay - Apple
• Car Stereo - Jensen Mobile
• Car Stereo - Jensen Mobile

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti Jensen CAR813 - medijos imtuvo vadovas

Prieinamos kalbos
