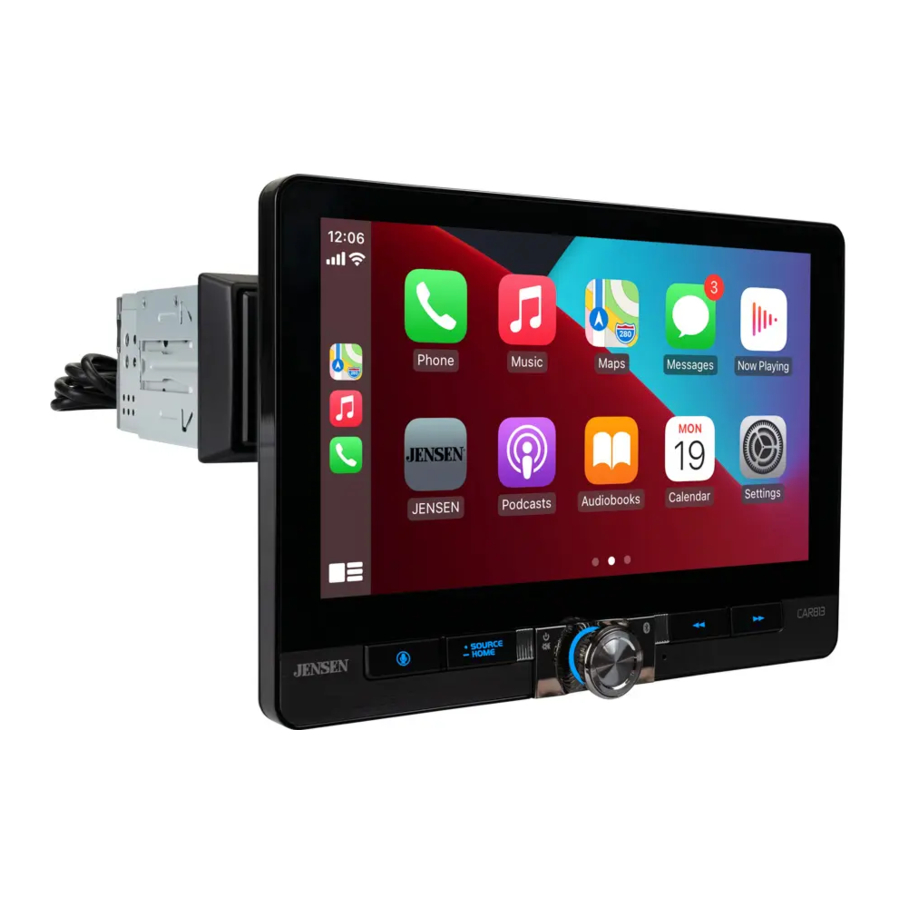

Manuali i Marresit të Medias Jensen CAR813

Përgatitja

Përgatitja për instalim

Përmbajtja e paketës

1. Njësia kryesore
2. Mbështjellës montimi për 1 DIN
3. Çelësat e lëshimit
4. Kompleti i vidave
5. Mbështjellës shasie për instalim 2 DIN
6. Unaza e zbukurimit
7. Telajo e instalimeve elektrike
8. Mikrofoni
9. Antena GPS (vetëm për CarPlay dhe Android Auto)

Instalimi

Përpara se të filloni

• Konsultohuni me një teknik të kualifikuar për udhëzime. Ne rekomandojmë gjithmonë instalimin profesional.
• Shkëputeni terminalin negativ të baterisë.
• Hiqeni unazën e zbukurimit nga njësia (nëse është instaluar).
• Fusni çelësat e heqjes dhe hiqeni mbështjellësin e montimit nga marrësi.

Shënim: Shumica e automjeteve kërkojnë një komplet instalimi, telajo instalimesh elektrike dhe/ose përshtatës antene (të gjitha shiten veçmas) për të instaluar siç duhet njësinë e kokës në automjet.

Instaloni mbështjellësin e montimit dhe unazën e zbukurimit (Hapi #1)

1. Instaloni mbështjellësin e montimit në një komplet paneli (shitet veçmas) ose panel hapjeje, duke përkulur skedat për të siguruar mbështjellësin e montimit.
2. Lidheni telajon e instalimeve elektrike, mikrofonin dhe antenën me shasinë e radios.
3. Vendoseni unazën e zbukurimit në vend duke u siguruar që zona e prerë të jetë në fund.
4. Rrëshqisni marrësin në mbështjellësin e montimit për ta siguruar.


Lidhja e LCD-së me shasinë (Hapi #2)

Për ta lidhur LCD-në me njësinë, shtyjeni me kujdes lidhësin LCD në shasinë e marrësit derisa të dëgjoni një klikim siç tregohet më poshtë.

Heqja e LCD-së nga shasia

1. Mbani të shtypura dy butonat e lëshimit


2. Tërhiqeni butësisht panelin e ekranit përpara


Instalimi i mbështjellësit të shasisë 2-DIN (Hapi #1)

Instaloni kllapat anësore të montimit (Hapi #2)

Kllapat e montimit të treguara më poshtë ose kompleti opsional i montimit të automjetit nuk përfshihen

Instaloni kllapat e montimit në shasinë e radios ose në mbështjellësin e shasisë 2-DIN, në varësi të zgjedhjes së opsionit të montimit siç tregohet në Hapin #1.

Instalimi përfundoi (Hapi #3)

Rrotullimi i ekranit

Diagrami i instalimeve elektrike - Hyrjet/Daljet

Shënim:
Kur zëvendësoni një siguresë, sigurohuni që të përdorni llojin dhe fuqinë e duhur. Përdorimi i një sigurese të gabuar mund të shkaktojë dëme. Njësia përdor (1) siguresë mini stili ATC 15 amp e vendosur në lidhësin e energjisë.

Hyrja e kamerës së pasme
Një kamerë e pasme (nuk përfshihet) mund të përdoret me hyrjen e kamerës.

Vendndodhjet e kontrollit

Ekrani i radios përmban funksionet dhe ekranet e mëposhtme:

1. Butoni i aktivizimit të zërit
2. Burimi/Fillimi
3. Ndiz/fik/Volumi/Heshtja
4. Rivendosja
5. Butoni i mëparshëm
6. Butoni tjetër

Funksionimi i përgjithshëm

Ndiz/fik	Shtypni shkurtimisht për ta ndezur njësinë. Shtypni dhe mbani për ta fikur njësinë.
Volumi	Rrotulloni çelësin e volumit për të rritur ose ulur nivelin e volumit.
Heshtja	Shtypni shkurtimisht MUTE (HESHTJA) për të heshtur audion. Shtypni shkurtimisht MUTE (HESHTJA) përsëri për t'u kthyer në volumin e zgjedhur më parë. Rrotullimi i çelësit të volumit ndërsa volumi është i heshtur do të anulojë gjithashtu funksionin e heshtjes.
Modaliteti	Shtypni SOURCE (BURIMI) për të kaluar nëpër modalitetet e mëposhtme të funksionimit: Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/ Camera/EQ/AV/Settings. Shënim: Modaliteteve të funksionimit mund t'u qaseni gjithashtu duke zgjedhur ikonën përkatëse nga menyja kryesore.
Menyja kryesore	Shtypni ikonën në cepin e sipërm të majtë të ekranit për të shfaqur menunë kryesore OSD. Shtypni ikonat Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/Camera/EQ/AV/Settings për të zgjedhur burimin e dëshiruar.
Hyrja A/V	Lidhni pajisje të jashtme me hyrjen RCA Type A/V të pasme.
USB	Lidhni një flash drive USB me hyrjen USB të pasme.
Rivendosja	Për të zgjidhur funksionimin jonormal ose nëse njësia nuk funksionon, shtypni butonin RESET (RIVENDOSJA) që ndodhet në panelin e përparmë siç tregohet në seksionin Vendndodhjet e kontrollit. Njësia do ta rivendosë procesorin kryesor në cilësimet e parazgjedhura. Shënim: Përdorni majën e një stilolapsi për të hyrë te butoni i rivendosjes dhe për të rivendosur cilësimet e parazgjedhura të fabrikës së softuerit.

Nga ekrani i Menusë kryesore, zgjidhni Setup (Konfigurimi) për të hyrë në menunë Settings (Cilësimet) dhe zgjidhni nga tetë kategori të përfaqësuara nga ikonat në të majtë të ekranit: General (Të përgjithshme), Audio, Display (Ekrani), Wifi, Bluetooth, Camera (Kamera), Region (Rajoni) dhe Versioni. Zgjidhni kategorinë dhe rregulloni ndonjë nga opsionet e disponueshme duke përdorur ekranin me prekje.

Të përgjithshme:

• Gjuha: Zgjidhni midis anglishtes dhe spanjishtes.
• Zona kohore: Zgjidhni zonën kohore të dëshiruar.
• Data dhe ora: Rregulloni ditën, muajin, vitin, orën, minutën dhe formatin.
• Koha e kursimit të ditës: Aktivizoni ose çaktivizoni.
• Sinjali zanor: Aktivizoni ose çaktivizoni.
• Vonesa e fikjes: Zgjidhni 1 sekondë, 2 sekonda, 3 sekonda ose Fikur.
• Parazgjedhja e fabrikës: Rivendosni njësinë në cilësimet e parazgjedhura të fabrikës.
• Vozitja në anën e djathtë: Aktivizoni ose çaktivizoni. Kur artikulli është fikur, është modaliteti i vozitjes në anën e majtë dhe kur artikulli është ndezur, është modaliteti i vozitjes në anën e djathtë. Cilësimi i parazgjedhur është Fikur (modaliteti i vozitjes në anën e majtë).

Audio:

• Balanci/Zbehja - Zgjidhni për të rregulluar cilësimet e balancit/zbehjes.
• Nënvuferi - Aktivizoni/Çaktivizoni kontrollin e nënvuferit.
• Frekuenca e nënvuferit- Zgjidhni frekuencën e nënvuferit.
• Niveli i nënvuferit - Zgjidhni nënvuferin 0-14 (7 është parazgjedhur).
• EQ - Zgjidhni për të rregulluar cilësimet e EQ.
• Zhurma - Zgjidhni për të aktivizuar ose çaktivizuar veçorinë e zhurmës.
• Volumi i parazgjedhur - Zgjidhni për të rregulluar cilësimet e volumit të parazgjedhur.
• Niveli i burimit - Zgjidhni për të rregulluar cilësimet e nivelit të burimit.

Ekrani:

• Kontrolli i ndriçimit - Zgjidhni për të aktivizuar ose çaktivizuar kontrollin e ndriçimit.
• Niveli i grisë dhe ndriçimi - Rregulloni cilësimet e nivelit të grisë dhe ndriçimit për ditën dhe natën.
• LED - Zgjidhni një ngjyrë për dritat e butonave LED.
• Animacioni LED - Zgjidhni për të aktivizuar ose çaktivizuar animacionin LED.
• Sfondi - Zgjidhni nga tre opsione sfondi.

WiFi: Aktivizoni/Çaktivizoni WiFi, rivendosni fjalëkalimin ose shikoni listën e pajisjeve.

Bluetooth: Aktivizoni/Çaktivizoni Bluetooth, lidhjen automatike dhe përgjigjen automatike, shikoni emrin e pajisjes dhe pastroni emrat dhe numrat e librit të telefonit.

Kamera: Aktivizoni/Çaktivizoni kamerën e përparme dhe të pasme, ndryshoni pamjet e kamerës, aktivizoni/çaktivizoni asistencën e parkimit, rregulloni cilësimet e asistencës së parkimit dhe rregulloni vonesën e pamjes së pasme.

Radio: Rregulloni rajonin dhe aktivizoni/çaktivizoni TA dhe AF.

Versioni: Shikoni informacionin e versionit.

Funksionimi i audios

Menytë e rregullimit të audios

Nga ekrani Settings (Cilësimet), shtypni ikonën Equalizer (Ekualizuesi) (shihni #3 te Kontrollet në ekran) për të rregulluar Equalizer (Ekualizuesin), (kontrollin e toneve 10-Band dhe 7 cilësimet e parazgjedhura të EQ), Surround Sound (Zëri rrethues) dhe Kontrollet e zbehjes/balancit.

Funksionimi i tunerit AM/FM

	Funksionimi i radios	Nga menyja kryesore, prekni ikonën Radio për të zgjedhur modalitetin e tunerit AM/FM.
1	Menyja kryesore	Shtypni për t'u kthyer në ekranin e Menusë kryesore.
2	Brezi	Shtypni për të kaluar nëpër tre breza FM dhe dy breza AM.
3	Lokale/Distanca	Shtypni për të ndërruar midis akordimit lokal ose në distancë.
4	Skanimi i parazgjedhur	Shtypni për të skanuar të gjitha parazgjedhjet e akordueshme në brezin aktual dhe luani ato për 3 sekonda secila.
5	Ulni akordimin e kërkimit	Shtypni për t'u akorduar automatikisht në një frekuencë më të ulët.
6	Tastiera	Shtypni për të shfaqur tastierën.
7	Ngrihuni akordimin e kërkimit	Shtypni për t'u akorduar automatikisht në një frekuencë më të lartë.
8	Ruani automatikisht	Shtypni për të kërkuar dhe ruajtur automatikisht gjashtë stacionet më të forta në brezin aktual. Mund të ruhen gjithsej 18 stacione FM dhe 12 AM.
9	Cilësimet e audios	Shtypni për të hyrë dhe rregulluar cilësimet e audios.
10	Stacionet e parazgjedhura	Për të ruajtur një stacion si një parazgjedhje në brezin aktual, akordoni në stacionin e dëshiruar, më pas shtypni dhe mbani numrin e parazgjedhur të dëshiruar për ta ruajtur. Shtypni çdo buton parazgjedhjeje për të rikujtuar dhe filluar riprodhimin e atij stacioni. (Mbajeni këtë buton të shtypur për disa sekonda dhe ai do të kalojë midis AS dhe PS)

Funksionimi USB

	USB	Nga menyja kryesore, prekni ikonën USB në ekranin kryesor.
1	Menyja Kryesore	Shtypni për t'u kthyer në ekranin e Menyja Kryesore.
2	Treguesi i Mënyrës Aktuale	Shfaq burimin që po luhet aktualisht.
3	Kthehu Pas	Shtypni për t'u kthyer në ekranin e mëparshëm.
4	Numrat e Skedarëve	Shfaq numrat aktualë/totalë të skedarëve.
5	Informacioni i Skedarit	Shfaq informacionin e disponueshëm në lidhje me skedarin aktual.
6	Koha e Shkuar	Shfaq kohën e shkuar/të mbetur në këngën aktuale.
7	Cilësimet Audio	Shtypni për të hyrë dhe rregulluar cilësimet audio.
8	Kënga Sipër	Shtypni për të kaluar përpara në këngën tjetër
9	Rastësor	Shtypni për të hedhur të gjitha këngët në dosjen aktuale dhe përsëri për të hedhur të gjitha këngët. Shtypni përsëri për të dalë nga mënyra rastësore.
10	Luaj / Ndalo	Shtypni për të ndaluar ose rifilluar riprodhimin.
11	Kënga Poshtë	Shtypni për t'u kthyer në fillim të këngës aktuale.
12	Përsërit	Shtypni për të përsëritur këngën aktuale dhe rregulloni për të përsëritur të gjitha këngët në dosjen aktuale. Shtypni përsëri për të dalë nga mënyra e përsëritjes.

Pajtueshmëria e Mediave

Shënime:

• Për shkak të përparimit të vazhdueshëm teknologjik, disa disqe USB mund të jenë të papajtueshme me këtë njësi.

Pajtueshmëria e Mediave	Llojet e mëposhtme të skedarëve nuk janë të pajtueshëm: Formati MP3 PRO, listat e këngëve MP3 Formati RMP AAC, AAC i mbrojtur, formati M4A
Renditja e Riluajtjes	Sekuenca e riprodhimit MP3 fillon në dosjen rrënjësore të pajisjes USB. Çdo dosje boshe ose dosje që nuk përfshin skedarë MP3 anashkalohet.
Formatet e Regjistrimit të Pajtueshëm	Standardet ISO9660: Thellësia maksimale e dosjes së ngulitur është 8 (përfshirë dosjen rrënjësore). Karakteret e vlefshme për emrat e dosjeve/skedarëve janë shkronjat A-Z (të gjitha me shkronja të mëdha), numrat 0-9 dhe "_" (nënvizimi). Disa karaktere mund të mos shfaqen saktë, në varësi të llojit të karakterit. Kjo pajisje mund të riprodhojë skedarë në Joliet dhe standarde të tjera që përputhen me ISO9660. MP3 i shkruar në formate të tjera nga sa më sipër mund të mos luhet dhe/ose emrat e tyre të skedarëve ose emrat e dosjeve mund të mos shfaqen siç duhet.
Shënime	Disa skedarë mund të mos luhen ose të shfaqen saktë, në varësi të shpejtësisë së mostrës dhe shpejtësisë së bitit.
	Për rezultate më të mira, përdorni cilësimet e mëposhtme kur tërheqni skedarët MP3: 128 kbps ose më lartë shpejtësi konstante bitesh 44,1 kHz ose më lartë frekuenca e marrjes së mostrës

Funksionimi i Bluetooth

Para se të përdorni Bluetooth		Para se të mund të përdorni një pajisje Bluetooth për të bërë telefonata pa duar ose për të transmetuar audio, ajo duhet të vërtetohet. Kjo gjithashtu quhet "çiftëzim" i një pajisjeje.
Çiftëzimi i një Pajisjeje të Re		Njësia transmeton sinjalin e çiftëzimit vazhdimisht kur nuk janë të lidhura pajisje aktualisht. Plotësoni sekuencën e çiftëzimit nga pajisja juaj Bluetooth. Emri i pajisjes është "CAR813". Njësia mund të jetë në çdo mënyrë funksionimi kur kryhet çiftëzimi. Në disa telefona, çiftëzimi mund të duhet të bëhet më shumë se një herë.
Lidhu		Njësia e kokës do të lidhet automatikisht me pajisjen e fundit të lidhur kur veçoria e lidhjes është vendosur në Lidhu automatikisht Ndizet. Nëse veçoria e lidhjes është vendosur në Fik Lidhu automatikisht, njësia e kokës nuk do të lidhet automatikisht me asnjë pajisje.
Telefoni Bluetooth		Nga menyja kryesore, prekni Bluetooth në ekran. Bluetooth ikona do të shfaqet sa herë që lidhet një pajisje Bluetooth.
1	Menyja Kryesore	Shtypni për t'u kthyer në ekranin e Menyja Kryesore.
2	Tastiera	Shtypni për të shfaqur tastierën.
3	Kontaktet	Shtypni për të shfaqur listën e kontakteve.
4	Të Fundit	Shtypni për të shfaqur listën e telefonatave të fundit.
5	Pajisja	Shtypni për të shfaqur listën e pajisjeve.
6	Numri i Telefonit	Shfaq numrin e telefonit ndërsa ai formohet.
7	Hapësirë Prapa	Shtypni për të fshirë me hapësirë prapa kur formoni një numër telefoni.
8	Thirrje	Shtypni për të lidhur një telefonatë.
9	Tastiera e Telefonit	Përdorni Tastierën e Telefonit për të futur një numër telefoni.

10	Përfundo Thirrjen	Shtypni për të përfunduar një telefonatë në vazhdim ose për të refuzuar një telefonatë hyrëse.
11	Mikrofoni	Shtypni për të ndezur ose fikur zërin e mikrofonit.
12	Tastiera e Telefonit	Shtypni për të futur një numër telefoni.
13	Transferimi i Audios	Shtypni për të transferuar audio midis njësisë dhe telefonit celular.
14	Kënga Poshtë	Shtypni ikonën për t'u kthyer në fillim të këngës aktuale.
15	Luaj / Ndalo	Shtypni ikonën për të ndaluar ose rifilluar riprodhimin.
16	Kënga Sipër	Prekni ikonën për të kaluar përpara në këngën tjetër.
17	Muzika Bluetooth	Shtypni për të transferuar audio midis njësisë dhe telefonit celular.

Cilësimet e Orientimit të Drejtimit

Për të përmirësuar përvojën e drejtimit, CAR813 i lejon përdoruesit të konfigurojë Apple CarPlay dhe Android Auto për automjete me Drejtim në të Majtë (LHD) ose Drejtim në të Djathtë (RHD). Për të zgjedhur konfigurimin e dëshiruar, zgjidhni LHD ose RHD nga menyja Cilësimet.

Shënim: Nëse ndryshoni cilësimin për modalitetin e Drejtimit në të Djathtë ose modalitetin e Drejtimit në të Majtë ndërsa telefoni është i lidhur me marrësin, shkëputeni telefonin nga marrësi dhe rilidheni përsëri.

Opsionet rezultuese të konfigurimit tregohen më poshtë:

Funksionimi i Apple CarPlay ®

Apple CarPlay është një ndërfaqe inteligjente për iPhone, që ju lejon të kontrolloni me zë (nëpërmjet Siri) muzikën, navigimin, aplikacionet e telefonit dhe mesazheve - duke reduktuar ndjeshëm shpërqendrimin e drejtuesit.

Telefoni - Përdorni Siri për të bërë telefonata, për të kthyer telefonatat e humbura, për të dëgjuar mesazhet zanore dhe për të parë ID-në e telefonuesit në ekranin e marrësit.

Mesazhet - Kërkojini Siri-t të dërgojë, lexojë dhe përgjigjet ndaj mesazheve me tekst. Ky funksionim pa duar minimizon shpërqendrimin dhe ju lejon t'i mbani duart në timon dhe sytë në rrugë.

Muzika - Hyni në muzikë sipas artistit, këngës, listës së këngëve dhe më shumë nëpërmjet ekranit me prekje të marrësit ose nëpërmjet Siri. Marrësi do të pasqyrojë ekranin e iPhone me informacionin e artistit dhe të këngës.

Hartat - Përdorni Siri për të kërkuar udhëzime hap pas hapi – kërkoni sipas adresës ose pikave të interesit. Apple Maps do të pasqyrohet në ekran, duke përfshirë informacionin e trafikut dhe kohën e vlerësuar për në destinacion.

Pajisje të Pajtueshme

Të bëra për modelet iPhone:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

Fillimi i Apple CarPlay

Përshkrimi i Lidhjes së Wireless CarPlay.

1. Hyni në ndërfaqen kryesore të përdoruesit dhe klikoni BT Phone (Telefonin BT) për të hyrë në ndërfaqen Bluetooth;
2. Klikoni Refresh (Rifresko) për të kërkuar Bluetooth afër, klikoni Pair (Çiftëzo) për të përputhur Bluetooth;
3. Hapni WLAN-in e iPhone për t'u lidhur me makinën, pasi lidhja të jetë e suksesshme, do të shfaqet ikona Apple CarPlay në listën e pajisjeve dhe lidhja Apple CarPlay është e suksesshme;
4. Hyni në ndërfaqen Apple CarPlay, klikoni funksionet e Phone/ Music/Map/Information/etj.

Shënim: Për arsye sigurie, veçoritë e Apple CarPlay janë të kufizuara gjatë drejtimit dhe do të ndryshojnë me çdo aplikacion të aktivizuar nga Apple CarPlay. Funksionet e disponueshme përcaktohen nga çdo ofrues individual i aplikacioneve. Për më shumë informacion, vizitoni www.apple.com/ios/carplay.

Shënim: Disa funksione të iPhone mund të jenë të paligjshme gjatë drejtimit në vendndodhjen tuaj. Sigurohuni që të njiheni me ligjet lokale dhe shtetërore në lidhje me pajisjet celulare. Kur keni dyshime, ndaloni dhe parkoni automjetin tuaj përpara se të përdorni ndonjë pajisje.

Kur shfaqet menyja e Apple CarPlay, butoni home në cepin e poshtëm të majtë funksionon njësoj si butoni home në iPhone-in tuaj.

Shtypni dhe mbajeni atë për të thirrur Siri-n dhe për të filluar komandat tuaja zanore.

Në çdo kohë gjatë funksionimit të Apple CarPlay, mund ta shtypni këtë buton për një moment për t'u kthyer në ekranin kryesor të menysë Apple CarPlay.

Shtypni çdo buton Aplikacioni në menynë kryesore të Apple CarPlay për të hyrë drejtpërdrejt në atë funksionim. Shiriti i veglave në anën e majtë të ekranit shfaq kohën, forcën e sinjalit dhe shkurtoret për aplikacionet më të njohura - Phone, Music and Navigation (Telefonin, Muzikën dhe Navigimin) - në mënyrë që ato të mund të aksesohen shpejt dhe lehtë pa u kthyer në menynë kryesore.

Kontrollimi i Apple CarPlay

Kontrollet bazë të mëposhtme do të funksionojnë me shumë veçori standarde të Apple CarPlay.

Prekni - Shtypni shkurtimisht opsionin e dëshiruar.

Rrëshqitni - Rrëshqitni shkurtimisht në drejtimin e dëshiruar.

Zvarritni - Shtypni, mbani dhe zvarritni në vendndodhjen e dëshiruar.

Dalja nga Apple CarPlay

Shkëputja e iPhone tuaj do të dalë automatikisht nga modaliteti Apple CarPlay. Për të dalë nga modaliteti Apple CarPlay ndërsa telefoni juaj është ende i lidhur, shtypni butonin Power/Volume (Ndize/Volumi) për një moment dhe do të shfaqet menyja kryesore e njësisë.

Funksionimi i Android Auto™

Android Auto sjell aplikacionet më të dobishme në ekranin e telefonit tuaj ose në ekranin e makinës suaj të pajtueshme, në një format që e bën të lehtë për ju që të mbani fokusin kryesor në drejtimin e makinës. Ju mund të kontrolloni gjëra të tilla si navigimi dhe hartat, thirrjet dhe mesazhet tekst, dhe muzika.

Google Assistant
Me Google Assistant tuaj në Android Auto, ju mund t'i mbani sytë në rrugë dhe duart në timon ndërsa përdorni zërin tuaj për t'ju ndihmuar me ditën tuaj. Thjesht thuani, "Ok Google," ose në makina të pajtueshme, shtypni gjatë butonin e kontrollit të zërit në timonin tuaj.

Navigimi
Merrni alarme trafiku në kohë reale për të shmangur rreziqet, kurthet e shpejtësisë dhe gjeni rrugën më të shpejtë. Ose bëni një pushim dhe gjeni një kafshatë gjatë rrugës.

Thirrjet dhe mesazhet
Google Assistant ju lejon të qëndroni të lidhur ndërsa jeni duke vozitur. Asistenti juaj mund t'ju ndihmojë të telefononi numrat e telefonit nga kontaktet tuaja, të bisedoni me aplikacionet tuaja të preferuara, të lexoni me zë të lartë mesazhet tuaja dhe të shkruani përgjigje, duke i mbajtur duart në timon.

Pajisje të përputhshme

Android Auto kërkon që aplikacioni Android Auto nga Google Play të jetë i instaluar në një smartphone Android që përdor Android Lollipop 5.0 ose më të lartë.

Disa përdorime të smartphone mund të mos jenë ligjore gjatë vozitjes në juridiksionin tuaj, kështu që ju duhet të jeni të vetëdijshëm dhe t'u bindeni çdo kufizimi të tillë. Nëse keni dyshime për një funksion të veçantë, kryeni atë vetëm kur makina është e parkuar. Asnjë veçori nuk duhet të përdoret nëse nuk është e sigurt ta bëni këtë sipas kushteve të drejtimit që po përjetoni.

Fillimi i Android Auto

Përshkrimi i lidhjes pa tela Android Auto.

1. Hyni në UI kryesore dhe klikoni BT Phone për të hyrë në ndërfaqen Bluetooth;
2. Klikoni Refresh (rifresko) për të kërkuar Bluetooth të afërt. Do të ishte më mirë të ndiznit WLAN-in e telefonit tuaj para se të lidheni me Bluetooth, përndryshe lidhja do të dështojë;
3. Klikoni Pair (çiftëzo) për të përputhur Bluetooth, atëherë do të ketë një njoftim për të zgjedhur cilësimet dhe zgjidhni telefonin tuaj celular, dhe lidhja Android Auto është e suksesshme;
4. Hyni në ndërfaqen Android Auto, klikoni funksionet e Telefonit/ Muzikës/Hartës/ Informacionit/etj.

Shënim: Kur pajisja për Android Auto është e lidhur me këtë njësi, pajisja gjithashtu lidhet përmes Bluetooth në të njëjtën kohë. Nëse pesë pajisje janë çiftëzuar tashmë, shfaqet mesazhi që konfirmon nëse pajisja e regjistruar do të fshihet. Nëse dëshironi të fshini pajisjen, prekni [Agree] (pajtohem). Nëse dëshironi të fshini pajisje të tjera, prekni [BT Settings] (cilësimet e BT) dhe fshini pajisjet manualisht.

Shënim: Nëse Android Auto është i ndezur gjatë një telefonate në një telefon celular përveç pajisjes së përputhshme me Android Auto, lidhja Bluetooth do të kalojë në pajisjen e përputhshme me Android Auto pas telefonatës.

Përdorimi i Android Auto

Ekrani bazë Android Auto shfaq informacione të personalizuara, si koha për në destinacionin tuaj, kujtesat, thirrjet e fundit mesazhet hyrëse, kënga që po dëgjoni dhe kartat Google Now.

Kur shfaqet menyja Android Auto, mund të thoni "OK Google" ose të zgjidhni mikrofonin në këndin e sipërm djathtas për të folur me Google.

1. Aplikacionet e fundit
2. Google Assistant
3. Google Maps
4. YouTube
5. Telefoni
6. Cilësimet

Dalja nga Android Auto

Për të dalë nga Android Auto, shtypni butonin Exit (dalje). Shkëputja e telefonit tuaj Android do të dalë automatikisht nga modaliteti Android Auto.

Hyrja e pasme RCA

Hyrja A/V
Lidhni një burim audio/video opsional në hyrjen RCA (e pasme).
Rregulloni volumin në burimin audio të jashtëm sipas nevojës (nëse është i lidhur me daljen e kufjeve të pajisjes).

Funksionimi i kamerës së përparme dhe të pasme - (opsionale)

Përdorimi i kamerave	Lidhni një kamerë opsionale në Hyrjen e kamerës së përparme ose të pasme. Referojuni diagramit të instalimit për detaje.
Përzgjedhja automatike	Njësia do të zgjedhë automatikisht modalitetin e kamerës kur të lidhet me qarkun e llambës së pasme.
	Prekni ikonën CAMERA (kamera) në menunë kryesore (kur aktivizohet) për të zgjedhur modalitetin e kamerës. Prekni zonën e sipërme majtas të ekranit për t'u kthyer në menunë kryesore për ta çaktivizuar këtë veçori.

Shënim: Modaliteti manual është për kamerat e dedikuara që janë të lidhura me telin e ndezjes 12VDC+ dhe janë gjithmonë të ndezura gjatë vozitjes, nuk është menduar për kamerat që janë të lidhura me dritën e pasme të automjetit.

Rregullimi i figurës së ekranit të kamerës së përparme dhe të pasme

Nëse kamerat tuaja të përparme ose të pasme duket se kanë një imazh të përmbysur në ekranin e radios, shkoni te seksioni Kamera në menunë Settings (cilësimet) për të përmbysur imazhin e kamerës. Për ta bërë këtë, ndërroni funksionin "Rear Camera View Reverse" (përmbysja e pamjes së kamerës së pasme) ose "Front Camera View Reverse" (përmbysja e pamjes së kamerës së përparme) për të korrigjuar këndin e shikimit të kamerës(ave).

Funksionimi i hyrjes SWC

Ndërfaqja SWC e integruar është e pajtueshme me modulet e kontrollit të timonit PAC.
PAC SWI-RC rekomandohet. Një përshtatës i palës së tretë duhet të përdoret në mënyrë që CAR813 të jetë i pajtueshëm me çdo kontroll të timonit. Kontrollet e mëposhtme janë të disponueshme për shumicën e automjeteve.

1. Paravendosur lart/poshtë
2. Modaliteti
3. Kërko/Gjurmo lart (+)
4. Kërko/Gjurmo poshtë (-)
5. Çaktivizo zërin
6. Volumi lart (+)
7. Volumi poshtë (-)
8. Brezi
9. Biseda BT
10. Fundi BT

Shënim: Jo të gjitha funksionet e timonit OE mund të mbështeten nga CAR813.

Këshilla për instalimin e PAC SWI-RC

1. Vendosni "Radio Select Switch" (ndërprerësi i zgjedhjes së radios). Vendosni SWI-RC në pozicionin 7 - "Pioneer/Other/Sony".
2. Për të programuar, përdorni rendin e hartëzimit të funksionit të radios Pioneer/Sony/Other për njësitë Jensen.
3. Kur programoni SWI-RC, nëse një funksion nuk mbështetet (ose nuk dëshirohet), atëherë funksioni DUHET të anashkalohet sipas udhëzimeve të PAC SWI-RC.
4. Funksioni SWC DUHET të programohet në rendin e duhur sipas udhëzimeve të rendit të hartëzimit të funksionit të radios PAC SWI-RC.

Funksioni Rendi	Hartëzimi i funksionit	SWI-RC (Referenca 3.3VDC)
		Tensioni i kunjës qendrore (unazë) (Zgjedhja e funksionit)	Tensioni i kunjës së majës
1	Paravendosur lart/poshtë	L 0.0V	1.54/1.81
2	Modaliteti	H 3.3V	0.6
3	Kërko + / Gjurmo +	H 3.3v	1.54
4	Kërko - / Gjurmo -	H 3.3v	1.81
5	Çaktivizo zërin	H 3.3v	1.01
6	Volumi +	H 3.3v	2.07
7	Volumi -	H 3.3v	2.32
8	Brezi	H 3.3v	2.73
9	Biseda BT	L 0.0V	0.60
10	Fundi BT	L 0.0V	1.01

Zgjidhja e problemeve

Të përgjithshme

Problemi	Shkaku	Veprimi
Njësia nuk ndizet (pa energji)	Teli i verdhë nuk është i lidhur ose tension i pasaktë Teli i kuq nuk është i lidhur ose tension i pasaktë	Kontrolloni lidhjet për tension të duhur (11~16VDC)
	Teli i zi nuk është i lidhur	Kontrolloni lidhjen me tokëzimin
	Siguresa ka rënë	Zëvendësoni siguresën(at)
Njësia ka energji (por nuk ka zë)	Telat e altoparlantit nuk janë të lidhur	Kontrolloni lidhjet në altoparlantë
	Një ose më shumë tela altoparlantësh prekin njëri-tjetrin ose prekin tokëzimin e shasisë	Izoloni të gjithë telat e zhveshur të altoparlantëve nga njëri-tjetri dhe tokëzimin e shasisë
Njësia hedh siguresën(at)	Teli i verdhë ose i kuq prek tokëzimin e shasisë	Kontrolloni për tel të shtypur
	Telat e altoparlantëve prekin tokëzimin e shasisë	Kontrolloni për tel të shtypur
	Vlerësim i pasaktë i siguresës	Përdorni siguresa me vlerësim të saktë
Njësia ka audio (por nuk ka video)	Qarku i sigurisë së frenit të parkimit nuk është i lidhur Freni i parkimit nuk është aktivizuar	Kontrolloni lidhjet në frenin e parkimit Aktivizoni frenin e parkimit.
Telekomanda IR nuk funksionon	Bateri e vdekur	Zëvendësoni baterinë

Për regjistrimet tuaja
Ju lutemi mbani faturën origjinale të shitjes dhe jini të përgatitur për ta ofruar këtë faturë në rast se keni nevojë për shërbim, pasi fatura juaj origjinale konsiderohet prova më e mirë e blerjes dhe tregon datën kur keni blerë produktin tuaj Jensen.

Regjistroni produktin tuaj
online në www.jensenmobile.com.

Specifikimet

Tuner FM	Gama e akordimit: 87.5MHz-107.9MHz Ndjeshmëria e përdorshme: 10dBf 50dB ndjeshmëri qetësuese: 20dBf Ndarja stereo @ 1kHz: 38dB Përgjigja e frekuencës: 30Hz-13kHz
Tuner AM	Gama e akordimit: 530kHz-1710kHz Ndjeshmëria e përdorshme: 24uV Përgjigja e frekuencës: 30Hz-2.3kHz
USB e pasme	Pajtueshmëria: USB 2.0 me shpejtësi të lartë Klasa USB: Klasa e ruajtjes masive
Monitori	Madhësia e panelit: Matja diagonale 8" Këndi i shikimit (lart/poshtë/majtas/djathtas): 50/70/70/70 Rezolucioni: 1024 (H) x 600 (V) Shkëlqimi (cd/m 2 ): 500 Raporti i kontrastit: 500:1 Pikselat: 1,152,000
Të përgjithshme	Impedanca e daljes së altoparlantit: 4 ohm Tensioni i daljes së linjës: 4 volt RMS Impedanca e daljes së linjës: 200 ohm Dimensionet e shasisë: 7" X 4.1" X 2" (G x D x L) Dizajni dhe specifikimet mund të ndryshojnë pa paralajmërim.

Shënime sigurie

Kjo është një veçori sigurie për të parandaluar shpërqendrimin e shoferit. Funksionet video në panel do të funksionojnë vetëm kur automjeti është në Park dhe freni i parkimit është i aktivizuar. Është e paligjshme në shumicën e juridiksioneve që shoferi të shikojë video ndërsa automjeti është në lëvizje.

NJOFTIMI PËR SIGURINË është një kujtesë për të drejtuar automjetin në mënyrë të përgjegjshme dhe të sigurt ndërsa përdorni pajisjen tuaj celulare ose ndonjë aplikacion që është i pajtueshëm me këtë njësi.

Rekomandohet shumë që njësia juaj Jensen të instalohet nga një instalues profesionist ose një shitës i autorizuar.

Ky produkt është vetëm për përdorim në automjete me tokë negative 12VDC.

Për të parandaluar dëmtimin ose lëndimin:

• Sigurohuni që ta tokëzoni njësinë në mënyrë të sigurt në tokën e shasisë së automjetit.
• Mos i hiqni kapakët e sipërm ose të poshtëm të njësisë.
• Mos e instaloni njësinë në një vend të ekspozuar ndaj rrezeve të drejtpërdrejta të diellit, nxehtësisë së tepërt ose mundësisë së spërkatjes së ujit.
• Mos e ekspozoni njësinë ndaj goditjeve të tepërta.
• Kur të zëvendësoni një siguresë, përdorni vetëm një të re me vlerësimin e saktë. Përdorimi i një siguresë me vlerësim të gabuar mund të shkaktojë mosfunksionim të njësisë.
• Për të parandaluar qarqet e shkurtra kur zëvendësoni një siguresë, shkëputeni fillimisht rripin e instalimeve elektrike.
• Përdorni vetëm harduerin dhe rripin e telave të ofruar.
• Nëse keni probleme gjatë instalimit, konsultohuni me shitësin tuaj më të afërt Jensen.
• Nëse njësia funksionon keq, rivendoseni njësinë siç përshkruhet. Nëse problemi vazhdon ende, konsultohuni me shitësin tuaj më të afërt Jenses ose telefononi për ndihmë teknike në 1-888-921-4088.
• Për të pastruar monitorin, fshijeni vetëm me një leckë të thatë silikoni ose një leckë tjetër të butë. Mos përdorni një leckë të fortë ose tretës si hollues boje dhe alkool, pasi këto mund të gërvishtin sipërfaqen e panelit dhe/ose të heqin printimin.
• Kur temperatura e njësisë bie (si në dimër), kristali i lëngët brenda ekranit do të bëhet më i errët se zakonisht. Shkëlqimi normal do të rikthehet pasi njësia të jetë në përdorim për njëfarë kohe.
• Kur zgjatni ndezjen, baterinë ose instalimet elektrike të tokëzimit, sigurohuni që të përdorni instalime elektrike të klasit automobilistik me një minimum AWG 16 ose më shumë për të parandaluar rënien e tensionit.
• Mos e prekni lëngun e kristalit të lëngët nëse LCD-ja është dëmtuar ose thyer. Lëngu i kristalit të lëngët mund të jetë i rrezikshëm për shëndetin tuaj ose vdekjeprurës. Nëse lëngu i kristalit të lëngët nga LCD-ja bie në kontakt me trupin ose veshjen tuaj, lajeni menjëherë me sapun.

Pas instalimit të këtij monitori/lexuesi mediash ("njësi") në një automjet, shoferi i automjetit nuk duhet ta përdorë këtë njësi duke shikuar video ose duke luajtur lojëra video gjatë drejtimit të automjetit. Mosrespektimi i këtij udhëzimi mund të çojë në shpërqendrimin e shoferit, gjë që mund të rezultojë në lëndime të rënda ose vdekje të personave që ndodhen në automjet ose personave jashtë automjetit dhe/ose dëmtim të pronës.

Disa shtete ndalojnë instalimin e monitorëve/lexuesve të mediave nëse ekrani është i dukshëm nga sedilja e shoferit. Nëse banoni në një juridiksion që ka nxjerrë një ligj të tillë, kjo njësi nuk duhet të instalohet në mënyrë që ekrani të jetë i dukshëm nga sedilja e shoferit. Kur instaloni këtë njësi në konsolën/tabelën e përparme, njësia duhet të pozicionohet në mënyrë që të jetë e kthyer vetëm nga sedilja e pasagjerit të përparmë. Mosrespektimi i këtij udhëzimi mund të çojë në shpërqendrimin e shoferit, gjë që mund të rezultojë në lëndime të rënda ose vdekje të personave që ndodhen në automjet ose personave jashtë automjetit dhe/ose dëmtim të pronës.

Kjo njësi është projektuar në mënyrë që të mund të përdoret vetëm kur automjeti është në "Park" dhe freni i parkimit është i aktivizuar plotësisht. Për këtë qëllim, kjo njësi përfshin një veçori të kyçjes së frenit të parkimit që e ndalon njësinë të funksionojë nëse automjeti nuk është në "Park" dhe/ose freni i parkimit nuk është i aktivizuar plotësisht. Kur instaloni këtë njësi, instaluesi duhet ta lidhë telin e zbulimit të frenit të parkimit me mekanizmin e frenit të parkimit në mënyrë që veçoria e kyçjes së frenit të parkimit të funksionojë. MOS e tokëzoni thjesht telin e zbulimit të frenit të parkimit në një pjesë metalike të automjetit. Mosinstalimi i duhur i veçorisë së kyçjes së frenit të parkimit mund të çojë në shpërqendrimin e shoferit, gjë që mund të rezultojë në lëndime të rënda ose vdekje të personave që ndodhen në automjet ose personave jashtë automjetit dhe/ose dëmtim të pronës.

Pasi të jetë instaluar veçoria e kyçjes së frenit të parkimit, pronari/përdoruesi nuk duhet të përpiqet ta prishë/neutralizojë veçorinë e kyçjes së frenit të parkimit duke

1. angazhuar pjesërisht frenin e parkimit dhe/ose
2. blerë/përdorur ndonjë pajisje ose njësi të projektuar për të dërguar sinjalet e nevojshme të frenimit në njësi.

Mosrespektimi i këtyre udhëzimeve mund të çojë në shpërqendrimin e shoferit, gjë që mund të rezultojë në lëndime të rënda ose vdekje të personave që ndodhen në automjet ose personave jashtë automjetit dhe/ose dëmtim të pronës.

Kur përdorni këtë njësi, mbajeni nivelin e volumit të njësisë mjaft të ulët në mënyrë që personat që ndodhen në automjet të dëgjojnë tingujt që lidhen me trafikun, siç janë policia dhe automjetet e urgjencës. Mosrespektimi i këtij udhëzimi mund të çojë në shpërqendrimin e shoferit, gjë që mund të rezultojë në lëndime të rënda ose vdekje të personave që ndodhen në automjet ose personave jashtë automjetit dhe/ose dëmtim të pronës.

Mbështetja e klientit

Për më shumë informacion dhe për vendndodhjen e qendrës më të afërt të shërbimit të autorizuar, ju lutemi të na kontaktoni me njërën nga metodat e mëposhtme:

• Na telefononi pa pagesë në (888) 921-4088
  (E hënë-e premte, nga ora 9:00 e mëngjesit deri në 5:00 pasdite EST)
• Na dërgoni një email në cs@jensenmobile.com

SHBA
Vizitoni https://www.jensenmobile.com
1-888-921-4088

Referenca

• iOS - CarPlay - Apple
• Car Stereo - Jensen Mobile
• Car Stereo - Jensen Mobile

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali i Marresit të Medias Jensen CAR813

Gjuhët e disponueshme
