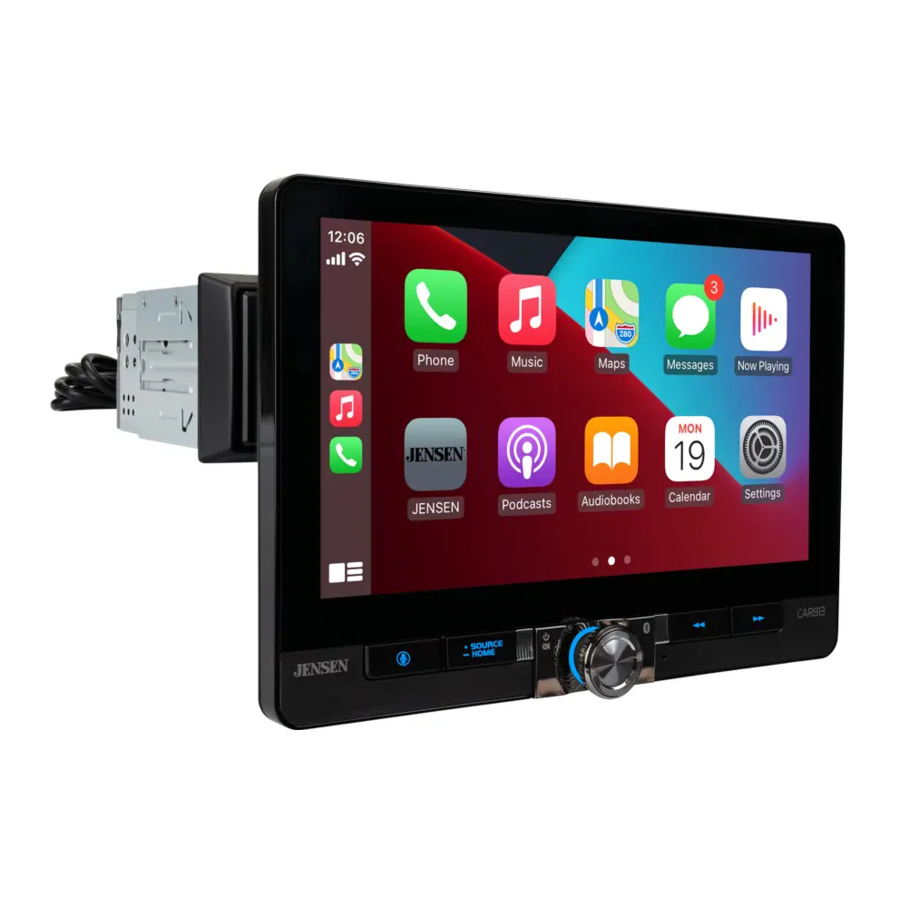

Jensen CAR813 - Priručnik za medijski prijemnik

Priprema

Priprema za instalaciju

Sadržaj paketa

1. Glavna jedinica
2. Montažna obujmica za 1 DIN
3. Ključevi za otpuštanje
4. Komplet vijaka
5. Obujmica kućišta za instalaciju 2 DIN
6. Ukrasni prsten
7. Žičani snop
8. Mikrofon
9. GPS antena (samo za CarPlay i Android Auto)

Instalacija

Prije početka

• Posavjetujte se s kvalificiranim tehničarom za upute. Uvijek preporučujemo profesionalnu instalaciju.
• Odspojite negativni pol akumulatora.
• Uklonite ukrasni prsten s jedinice (ako je instaliran).
• Umetnite ključeve za uklanjanje i uklonite montažnu obujmicu s prijemnika.

Napomena: većina vozila zahtijeva instalacijski komplet, žičani snop i/ili adapter za antenu (sve se prodaje zasebno) za pravilnu instalaciju glavne jedinice u vozilo.

Instalirajte montažnu obujmicu i ukrasni prsten (1. korak)

1. Ugradite montažnu obujmicu u komplet za armaturnu ploču (prodaje se zasebno) ili u otvor na armaturnoj ploči, savijajući jezičke kako biste osigurali montažnu obujmicu.
2. Spojite žičani snop, mikrofon i antenu na kućište radija.
3. Uskočite ukrasni prsten na mjesto pazeći da je urezano područje na dnu.
4. Gurnite prijemnik u montažnu obujmicu kako biste ga učvrstili.


Spajanje LCD zaslona na kućište (2. korak)

Za spajanje LCD zaslona na jedinicu pažljivo gurnite LCD konektor u kućište prijemnika dok ne čujete klik kao što je prikazano u nastavku.

Uklanjanje LCD zaslona s kućišta

1. Držite pritisnute dvije tipke za otpuštanje


2. Lagano povucite zaslonsku ploču prema naprijed


Instaliranje obujmice kućišta 2-DIN (1. korak)

Instalirajte bočne montažne nosače (2. korak)

Montažni nosači prikazani u nastavku ili opcionalni komplet za montažu na vozilo nisu uključeni

Ugradite montažne nosače na kućište radija ili na obujmicu kućišta 2-DIN, ovisno o izboru mogućnosti montaže, kao što je prikazano u 1. koraku.

Instalacija dovršena (3. korak)

Rotacija zaslona

Dijagram ožičenja - Ulazi/Izlazi

Napomena:
Prilikom zamjene osigurača, provjerite koristite li ispravnu vrstu i amperažu. Korištenje neispravnog osigurača može uzrokovati štetu. Jedinica koristi (1) 15 amp ATC mini stil osigurača koji se nalazi na priključku za napajanje.

Ulaz stražnje kamere
Stražnja kamera (nije uključena) može se koristiti s ulazom za kameru.

Mjesta upravljanja

Zaslon radija ima sljedeće funkcije i prikaze:

1. Gumb za aktivaciju glasom
2. Izvor/Početna
3. Uključivanje/Isključivanje/Glasnoća/Isključivanje zvuka
4. Resetiraj
5. Prethodni gumb
6. Sljedeći gumb

Općenito rukovanje

Uključivanje/Isključivanje	Kratko pritisnite za uključivanje jedinice. Pritisnite i držite za isključivanje jedinice.
Glasnoća	Okrenite gumb za glasnoću za povećanje ili smanjenje razine glasnoće.
Isključivanje zvuka	Kratko pritisnite MUTE za isključivanje zvuka. Ponovno kratko pritisnite MUTE za povratak na prethodno odabranu glasnoću. Okretanje gumba za glasnoću dok je zvuk isključen također će poništiti funkciju isključivanja zvuka.
Način rada	Pritisnite SOURCE za kretanje kroz sljedeće načine rada: Radio/BT telefon/BT audio/Apple CarPlay/Android Auto/USB/ Kamera/EQ/AV/Postavke. Napomena: Načini rada također se mogu otvoriti odabirom odgovarajuće ikone iz glavnog izbornika.
Glavni izbornik	Pritisnite ikonu u gornjem lijevom kutu zaslona za prikaz glavnog izbornika OSD-a. Pritisnite ikone Radio/BT telefon/BT audio/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Postavke za odabir željenog izvora.
A/V ulaz	Spojite vanjske uređaje na stražnji RCA A/V ulaz tipa A.
USB	Spojite USB flash pogon na stražnji USB ulaz.
Resetiraj	Za rješavanje abnormalnog rada ili ako jedinica ne radi, pritisnite gumb RESET koji se nalazi na prednjoj ploči kao što je prikazano u odjeljku Mjesta upravljanja. Jedinica će resetirati glavni procesor na zadane postavke. Napomena: Koristite vrh olovke za pristup gumbu za resetiranje i vraćanje zadanih tvorničkih postavki softvera.

Na zaslonu Glavnog izbornika odaberite Postavke za pristup izborniku Postavke i odaberite jednu od osam kategorija predstavljenih ikonama s lijeve strane zaslona: Općenito, Audio, Zaslon, WiFi, Bluetooth, Kamera, Regija i Verzija. Odaberite kategoriju i prilagodite bilo koju od dostupnih opcija pomoću zaslona osjetljivog na dodir.

Općenito:

• Jezik: Odaberite između engleskog i španjolskog.
• Vremenska zona: Odaberite željenu vremensku zonu.
• Datum i vrijeme: Podesite dan, mjesec, godinu, sat, minutu i format.
• Ljetno računanje vremena: Uključite ili isključite.
• Ton upozorenja: Uključite ili isključite.
• Odgoda isključivanja: Odaberite 1 sekundu, 2 sekunde, 3 sekunde ili Isključeno.
• Tvorničke postavke: Vratite jedinicu na tvorničke zadane postavke.
• Vožnja desnom stranom: Uključite ili isključite. Kada je stavka isključena, radi se o načinu vožnje lijevom stranom, a kada je stavka uključena, radi se o načinu vožnje desnom stranom. Zadana postavka je Isključeno (način vožnje lijevom stranom).

Audio:

• Balans/Fader - Odaberite za podešavanje postavki balansa/fadera.
• Subwoofer - Uključite/isključite kontrolu subwoofera.
• Frekvencija subwoofera- Odaberite frekvenciju subwoofera.
• Razina subwoofera - Odaberite subwoofer 0-14 (7 je zadano).
• EQ - Odaberite za podešavanje postavki EQ.
• Glasnoća - Odaberite za uključivanje ili isključivanje značajke glasnoće.
• Zadana glasnoća - Odaberite za podešavanje zadanih postavki glasnoće.
• Razina izvora - Odaberite za podešavanje postavki razine izvora.

Zaslon:

• Kontrola osvjetljenja - Odaberite za uključivanje ili isključivanje kontrole osvjetljenja.
• Razina sive i svjetlina - Podesite postavke razine sive i svjetline za dan i noć.
• LED - Odaberite boju za LED svjetla gumba.
• LED animacija - Odaberite za uključivanje ili isključivanje LED animacije.
• Pozadina - Odaberite jednu od tri opcije pozadine.

WiFi: Uključite/isključite WiFi, resetirajte lozinku ili pogledajte popis uređaja.

Bluetooth: Uključite/isključite Bluetooth, automatsko povezivanje i automatski odgovor, pogledajte naziv uređaja i obrišite imena i brojeve iz imenika.

Kamera: Uključite/isključite prednju i stražnju kameru, preokrenite prikaze kamere, uključite/isključite pomoć pri parkiranju, podesite postavke pomoći pri parkiranju i podesite odgodu prikaza stražnje strane.

Radio: Podesite regiju i uključite/isključite TA i AF.

Verzija: Pogledajte informacije o verziji.

Rad s audiom

Izbornici za podešavanje zvuka

Na zaslonu Postavke pritisnite ikonu Equalizer (vidi #3 u Kontrolama na zaslonu) za podešavanje Equalizera (10-pojasna kontrola tona i 7 unaprijed postavljenih postavki EQ), surround zvuka i kontrola Fader/Balans.

Rad s AM/FM tunerom

	Rad radija	U glavnom izborniku dodirnite ikonu Radio za odabir načina rada AM/FM tunera.
1	Glavni izbornik	Pritisnite za povratak na zaslon glavnog izbornika.
2	Pojas	Pritisnite za kretanje kroz tri FM i dva AM pojasa.
3	Lokalno/Udaljeno	Pritisnite za prebacivanje između lokalnog ili udaljenog ugađanja.
4	Skeniranje unaprijed postavljenih postavki	Pritisnite za skeniranje svih podesivih unaprijed postavljenih postavki u trenutnom pojasu i njihovo reproduciranje 3 sekunde.
5	Traži ugađanje prema dolje	Pritisnite za automatsko ugađanje na nižu frekvenciju.
6	Tipkovnica	Pritisnite za prikaz tipkovnice.
7	Traži ugađanje prema gore	Pritisnite za automatsko ugađanje na višu frekvenciju.
8	Automatsko pohranjivanje	Pritisnite za automatsko traženje i pohranjivanje šest najjačih postaja u trenutnom pojasu. Može se pohraniti ukupno 18 FM i 12 AM postaja.
9	Audio postavke	Pritisnite za pristup i podešavanje audio postavki.
10	Unaprijed postavljene postaje	Za pohranjivanje postaje kao unaprijed postavljene postavke u trenutnom pojasu, podesite željenu postaju, a zatim pritisnite i držite željeni broj unaprijed postavljene postavke za pohranu. Pritisnite bilo koji unaprijed postavljeni gumb za pozivanje i početak reprodukcije te postaje. (Držite ovaj gumb pritisnut nekoliko sekundi i prebacit će se između AS i PS)

USB rad

	USB	Iz glavnog izbornika dodirnite ikonu USB na glavnom zaslonu.
1	Glavni izbornik	Pritisnite za povratak na zaslon glavnog izbornika.
2	Pokazatelj trenutnog načina rada	Prikazuje izvor koji se trenutno reproducira.
3	Idi natrag	Pritisnite za povratak na prethodni zaslon.
4	Brojevi datoteka	Prikazuje trenutne/ukupne brojeve datoteka.
5	Informacije o datoteci	Prikazuje dostupne informacije o trenutnoj datoteci.
6	Proteko vrijeme	Prikazuje proteklo/preostalo vrijeme na trenutnoj pjesmi.
7	Audio postavke	Pritisnite za pristup i podešavanje audio postavki.
8	Pjesma gore	Pritisnite za preskakanje unaprijed na sljedeću pjesmu
9	Nasumično	Pritisnite za nasumično reproduciranje svih pjesama u trenutnoj mapi i ponovno za nasumično reproduciranje svih pjesama. Pritisnite ponovno za izlaz iz nasumičnog načina rada.
10	Reproduciraj / Pauziraj	Pritisnite za pauziranje ili nastavak reprodukcije.
11	Pjesma dolje	Pritisnite za povratak na početak trenutne pjesme.
12	Ponovi	Pritisnite za ponavljanje trenutne pjesme i podešavanje za ponavljanje svih pjesama u trenutnoj mapi. Pritisnite ponovno za izlaz iz načina ponavljanja.

Kompatibilnost medija

Napomene:

• Zbog kontinuiranog tehnološkog napretka, neki USB flash pogoni možda neće biti kompatibilni s ovom jedinicom.

Kompatibilnost medija	Sljedeće vrste datoteka nisu kompatibilne: MP3 PRO format, MP3 popisi za reprodukciju RMP format AAC, zaštićeni AAC, M4A format
Redoslijed reprodukcije	MP3 slijed reprodukcije započinje u korijenskoj mapi USB uređaja. Sve prazne mape ili mape koje ne uključuju MP3 datoteke se preskaču.
Kompatibilni formati snimanja	ISO9660 standardi: Maksimalna dubina ugniježđene mape je 8 (uključujući korijensku mapu). Valjani znakovi za nazive mapa/datoteka su slova A-Z (sva velika slova), brojevi 0-9 i "_" (podvlaka). Neki se znakovi možda neće ispravno prikazati, ovisno o vrsti znaka. Ovaj uređaj može reproducirati datoteke u Jolietu i drugim standardima koji su u skladu s ISO9660. MP3 zapisan u formatima koji nisu gore navedeni možda se neće reproducirati i/ili se njihovi nazivi datoteka ili nazivi mapa možda neće ispravno prikazati.
Napomene	Neke se datoteke možda neće reproducirati ili ispravno prikazati, ovisno o brzinama uzorkovanja i brzinama prijenosa.
	Za najbolje rezultate, koristite sljedeće postavke prilikom kopiranja MP3 datoteka: 128 kbps ili viša konstantna brzina prijenosa 44,1 kHz ili viša frekvencija uzorkovanja

Bluetooth rad

Prije korištenja Bluetootha		Prije nego što možete koristiti Bluetooth uređaj za upućivanje hands-free poziva ili strujanje zvuka, mora biti provjeren autentičnost. To se također naziva "uparivanje" uređaja.
Uparivanje novog uređaja		Jedinica neprestano emitira signal uparivanja kada trenutno nisu povezani uređaji. Dovršite niz uparivanja sa svog Bluetooth uređaja. Naziv uređaja je "CAR813". Jedinica može biti u bilo kojem načinu rada kada se izvodi uparivanje. Na nekim telefonima uparivanje će možda trebati obaviti više puta.
Poveži se		Glavna jedinica automatski će se povezati s posljednjim povezanim uređajem kada je značajka povezivanja postavljena na Auto connect On (Automatsko povezivanje uključeno). Ako je značajka povezivanja postavljena na Auto Connect Off (Automatsko povezivanje isključeno), glavna jedinica neće se automatski povezati ni s jednim uređajem.
Bluetooth telefon		Iz glavnog izbornika dodirnite Bluetooth na zaslonu. Bluetooth ikona pojavit će se svaki put kada je povezan Bluetooth uređaj.
1	Glavni izbornik	Pritisnite za povratak na zaslon glavnog izbornika.
2	Tipkovnica	Pritisnite za prikaz tipkovnice.
3	Kontakti	Pritisnite za prikaz popisa kontakata.
4	Nedavni	Pritisnite za prikaz popisa nedavnih poziva.
5	Uređaj	Pritisnite za prikaz popisa uređaja.
6	Telefonski broj	Prikazuje telefonski broj dok se bira.
7	Backspace	Pritisnite za brisanje unatrag prilikom biranja telefonskog broja.
8	Poziv	Pritisnite za uspostavljanje poziva.
9	Telefonska tipkovnica	Koristite telefonsku tipkovnicu za unos telefonskog broja.

10	Završi poziv	Pritisnite za završetak poziva u tijeku ili odbijanje dolaznog poziva.
11	Mikrofon	Pritisnite za uključivanje ili isključivanje glasa mikrofona.
12	Telefonska tipkovnica	Pritisnite za unos telefonskog broja.
13	Prijenos zvuka	Pritisnite za prijenos zvuka između jedinice i mobilnog telefona.
14	Pjesma dolje	Pritisnite ikonu za povratak na početak trenutne pjesme.
15	Reproduciraj / Pauziraj	Pritisnite ikonu za pauziranje ili nastavak reprodukcije.
16	Pjesma gore	Dodirnite ikonu za preskakanje unaprijed na sljedeću pjesmu.
17	Bluetooth glazba	Pritisnite za prijenos zvuka između jedinice i mobilnog telefona.

Postavke orijentacije vožnje

Kako bi poboljšao iskustvo vožnje, CAR813 omogućuje korisniku konfiguriranje značajki Apple CarPlay i Android Auto za vozila s volanom na lijevoj strani (LHD) ili desnoj strani (RHD). Da biste odabrali željenu konfiguraciju, odaberite LHD ili RHD iz izbornika Settings (Postavke).

Napomena: Ako promijenite postavku za Right Hand Drive (način rada s volanom na desnoj strani) ili Left Hand Drive (način rada s volanom na lijevoj strani) dok je telefon povezan s prijemnikom, odspojite telefon s prijemnika i ponovno ga spojite.

Opcije rezultirajuće konfiguracije prikazane su u nastavku:

Rad značajke Apple CarPlay ®

Apple CarPlay je pametno sučelje za iPhone, koje vam omogućuje glasovno upravljanje (putem značajke Siri) glazbom, navigacijom, telefonom i aplikacijama za slanje poruka - značajno smanjujući ometanje vozača.

Telefon - Koristite Siri za upućivanje poziva, uzvraćanje propuštenih poziva, slušanje poruka govorne pošte i pregledavanje ID-a pozivatelja na zaslonu prijemnika.

Poruke - Zatražite od Siri da šalje, čita i odgovara na tekstualne poruke. Ovaj hands-free rad minimizira ometanje i omogućuje vam da držite ruke na volanu i oči na cesti.

Glazba - Pristupite glazbi po izvođaču, pjesmi, popisu za reprodukciju i još mnogo toga putem zaslona osjetljivog na dodir prijemnika ili putem značajke Siri. Prijemnik će zrcaliti zaslon iPhonea s informacijama o izvođaču i pjesmi.

Karte - Koristite Siri za zahtjev uputa skretanje po skretanje – pretražujte po adresi ili točkama interesa. Apple Karte bit će zrcaljene na zaslonu, uključujući informacije o prometu i procijenjeno vrijeme do odredišta.

Kompatibilni uređaji

Napravljeno za modele iPhonea:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

Pokretanje značajke Apple CarPlay

Opis bežične veze CarPlay.

1. Uđite u glavno sučelje i kliknite BT Phone (BT telefon) da biste ušli u Bluetooth sučelje;
2. Kliknite Refresh (Osvježi) da biste pretražili obližnji Bluetooth, kliknite Pair (Uparivanje) da biste uparili Bluetooth;
3. Otvorite iPhone WLAN da biste se povezali s automobilom, nakon što veza bude uspješna, pojavit će se ikona Apple CarPlay na popisu uređaja, a veza Apple CarPlay bit će uspješna;
4. Uđite u sučelje Apple CarPlay, kliknite funkcije Phone/ Music/Map/Information/etc. (Telefon/ Glazba/ Karta/ Informacije/ itd.)

Napomena: Iz sigurnosnih razloga, značajke Apple CarPlay ograničene su tijekom vožnje i razlikovat će se ovisno o svakoj aplikaciji koja podržava Apple CarPlay. Dostupne funkcije određuje svaki pojedinačni pružatelj aplikacija. Za više informacija posjetite www.apple.com/ios/carplay.

Napomena: Određene funkcije iPhonea mogu biti nezakonite tijekom vožnje na vašoj lokaciji. Obavezno se upoznajte s lokalnim i državnim zakonima koji se odnose na mobilne uređaje. Ako ste u nedoumici, zaustavite i parkirajte svoje vozilo prije korištenja bilo kojeg uređaja.

Kada se prikaže izbornik Apple CarPlay, početni gumb u donjem lijevom kutu radi baš kao i početni gumb na vašem iPhoneu.

Pritisnite ga i držite da biste pozvali Siri i započeli svoje glasovne naredbe.

U bilo kojem trenutku tijekom rada značajke Apple CarPlay možete nakratko pritisnuti ovaj gumb da biste se vratili na glavni zaslon izbornika Apple CarPlay.

Pritisnite bilo koji gumb aplikacije na glavnom izborniku Apple CarPlay da biste izravno pristupili tom radu. Alatna traka s lijeve strane zaslona prikazuje vrijeme, jačinu signala i prečace do najpopularnijih aplikacija - Phone (Telefon), Music (Glazba) i Navigation (Navigacija) - tako da im se može pristupiti brzo i jednostavno bez povratka na glavni izbornik.

Upravljanje značajkom Apple CarPlay

Sljedeće osnovne kontrole upravljat će mnogim standardnim značajkama Apple CarPlay.

Dodirnite - Nakratko pritisnite željenu opciju.

Prijeđite prstom - Nakratko prijeđite prstom u željenom smjeru.

Povucite - Pritisnite, držite i povucite na željeno mjesto.

Izlazak iz značajke Apple CarPlay

Odspajanje iPhonea automatski će izaći iz načina rada Apple CarPlay. Da biste izašli iz načina rada Apple CarPlay dok je vaš telefon još uvijek povezan, nakratko pritisnite gumb za uključivanje/glasnoću i prikazat će se glavni izbornik jedinice.

Rad Android Auto™

Android Auto donosi najkorisnije aplikacije na zaslon vašeg telefona ili na kompatibilni zaslon vašeg automobila, u formatu koji vam olakšava da se usredotočite na vožnju. Možete kontrolirati stvari poput navigacije i karata, poziva i tekstualnih poruka te glazbe.

Google Assistant
Uz vaš Google Assistant na Android Auto, možete držati oči na cesti i ruke na volanu dok koristite svoj glas da vam pomogne u vašem danu. Jednostavno recite "Ok Google" ili u kompatibilnim automobilima dugo pritisnite gumb za glasovno upravljanje na upravljaču.

Navigacija
Primajte upozorenja o prometu u stvarnom vremenu kako biste izbjegli opasnosti, brzinske zamke i pronašli najbržu rutu. Ili napravite pauzu i pronađite nešto za pojesti usput.

Pozivi i poruke
Vaš Google Assistant omogućuje vam da ostanete povezani dok vozite. Vaš Assistant vam može pomoći da pozovete brojeve telefona iz svojih kontakata, razgovarate sa svojim omiljenim aplikacijama, čitate poruke naglas i odgovarate tekstom, držeći vaše ruke na volanu.

Kompatibilni uređaji

Android Auto zahtijeva aplikaciju Android Auto s Google Playa instaliranu na Android pametnom telefonu koji koristi Android Lollipop 5.0 ili noviji.

Određene upotrebe pametnog telefona možda neće biti legalne tijekom vožnje u vašoj nadležnosti, stoga morate biti svjesni i poštivati sva takva ograničenja. Ako ste u nedoumici u vezi s određenom funkcijom, izvodite je samo dok je automobil parkiran. Nijedna značajka se ne smije koristiti osim ako je to sigurno učiniti u uvjetima vožnje u kojima se nalazite.

Pokretanje Android Auto

Opis bežične Android Auto veze.

1. Uđite u glavno korisničko sučelje i kliknite BT Phone da biste ušli u Bluetooth sučelje;
2. Kliknite Refresh (Osvježi) da biste pretražili obližnji Bluetooth, bolje je da uključite WLAN telefona prije nego što se povežete s Bluetoothom, inače veza neće uspjeti;
3. Kliknite Pair (Uparivanje) da biste uskladili Bluetooth, tada će se pojaviti obavijest za odabir postavki i odabir vašeg mobilnog telefona, a Android Auto veza je uspješna;
4. Uđite u Android Auto sučelje, kliknite funkcije Phone/ Music/Map/ Information/etc (Telefon/ Glazba/Karta/ Informacije/itd.).

Napomena: Kada je uređaj za Android Auto povezan s ovom jedinicom, uređaj je istovremeno povezan i putem Bluetootha. Ako je već upareno pet uređaja, prikazuje se poruka kojom se potvrđuje želite li izbrisati registrirani uređaj. Ako želite izbrisati uređaj, dodirnite [Agree] (Slažem se). Ako želite izbrisati drugi uređaj, dodirnite [BT Settings] (BT postavke) i ručno izbrišite uređaje.

Napomena: Ako je Android Auto uključen tijekom poziva na mobilnom telefonu koji nije kompatibilan s Android Auto, Bluetooth veza će se prebaciti na uređaj kompatibilan s Android Auto nakon poziva.

Korištenje Android Auto

Početni zaslon Android Auto prikazuje personalizirane informacije, poput vremena do vašeg odredišta, podsjetnika, nedavnih poziva, dolaznih poruka, pjesme koju slušate i Google Now kartica.

Kada se prikaže izbornik Android Auto, možete reći "OK Google" ili odabrati mikrofon u gornjem desnom kutu da biste razgovarali s Googleom.

1. Recent Apps (Nedavne aplikacije)
2. Google Assistant
3. Google Maps
4. YouTube
5. Phone (Telefon)
6. Settings (Postavke)

Izlazak iz Android Auto

Da biste izašli iz Android Auto, pritisnite gumb Exit (Izlaz). Isključivanje vašeg Android telefona automatski će izaći iz Android Auto načina rada.

Stražnji RCA ulaz

A/V IN
Povežite izborni audio/video izvor u RCA (stražnji) ulaz.
Po potrebi podesite glasnoću na vanjskom audio izvoru (ako je spojen na izlaz za slušalice uređaja).

Rad prednje i stražnje kamere - (izborno)

Korištenje kamera	Povežite izbornu kameru na ulaz za prednju ili stražnju kameru. Pogledajte shemu ožičenja za detalje.
Automatski odabir	Jedinica će automatski odabrati način rada kamere kada je spojena na strujni krug svjetla za vožnju unatrag.
	Dodirnite ikonu CAMERA (KAMERA) na glavnom izborniku (kada je omogućena) da biste odabrali način rada kamere. Dodirnite gornje lijevo područje zaslona da biste se vratili na glavni izbornik i isključili ovu značajku.

Napomena: Ručni način rada je za namjenske kamere koje su spojene na žicu paljenja od 12VDC+ i uvijek su uključene tijekom vožnje, a nije namijenjen za kamere koje su spojene na svjetlo za vožnju unatrag vozila.

Podešavanje slike zaslona prednje i stražnje kamere

Ako se čini da vaše prednje ili stražnje kamere imaju obrnutu sliku na zaslonu radija, idite na odjeljak Camera (Kamera) u izborniku Settings (Postavke) da biste obrnuli sliku kamere. Da biste to učinili, uključite funkciju "Rear Camera View Reverse" (Obrnuti prikaz stražnje kamere) ili "Front Camera View Reverse" (Obrnuti prikaz prednje kamere) da biste ispravili kut gledanja kamere(a).

Rad SWC ulaza

Ugrađeno SWC sučelje kompatibilno je s PAC modulima za upravljanje upravljačem.
Preporučuje se PAC SWI-RC. Adapter treće strane mora se koristiti kako bi CAR813 bio kompatibilan s bilo kojim kontrolama na upravljaču. Sljedeće kontrole dostupne su za većinu vozila.

1. Preset Up/Down (Podešavanje gore/dolje)
2. Mode (Način rada)
3. Seek/Track Up (+) (Traži/Pjesma gore (+))
4. Seek/Track Down (-) (Traži/Pjesma dolje (-))
5. Mute (Isključi zvuk)
6. Volume Up (+) (Glasnoća gore (+))
7. Volume Down (-) (Glasnoća dolje (-))
8. Band (Frekvencijski pojas)
9. BT Talk (BT razgovor)
10. BT End (BT kraj)

Napomena: CAR813 možda neće podržavati sve OE funkcije upravljača.

Savjeti za instalaciju PAC SWI-RC

1. Postavite "Radio Select Switch" (Prekidač za odabir radija). Postavite SWI-RC na položaj 7 - "Pioneer/Other/Sony".
2. Za programiranje koristite redoslijed mapiranja funkcija radija Pioneer/Sony/Other za Jensen jedinice.
3. Prilikom programiranja SWI-RC, ako funkcija nije podržana (ili nije željena), tada se funkcija MORA preskočiti prema uputama za PAC SWI-RC.
4. SWC funkcija MORA biti programirana ispravnim redoslijedom prema uputama za redoslijed mapiranja funkcija radija PAC SWI-RC.

Function Order (Redoslijed funkcija)	Function Mapping (Mapiranje funkcija)	SWI-RC (3.3VDC Reference)
		Center Pin (Ring) Voltage (Function Select) (Napon središnjeg pina (prstena) (odabir funkcije))	Tip Pin Voltage (Napon vršnog pina)
1	Preset Up/Down (Podešavanje gore/dolje)	L 0.0V	1.54/1.81
2	Mode (Način rada)	H 3.3V	0.6
3	Seek + / Track + (Traži + / Pjesma +)	H 3.3v	1.54
4	Seek - / Track - (Traži - / Pjesma -)	H 3.3v	1.81
5	Mute (Isključi zvuk)	H 3.3v	1.01
6	Volume + (Glasnoća +)	H 3.3v	2.07
7	Volume - (Glasnoća -)	H 3.3v	2.32
8	Band (Frekvencijski pojas)	H 3.3v	2.73
9	BT Talk (BT razgovor)	L 0.0V	0.60
10	BT End (BT kraj)	L 0.0V	1.01

Rješavanje problema

Općenito

Problem	Cause (Uzrok)	Action (Radnja)
Unit will not turn on (no power) (Jedinica se neće uključiti (nema napajanja))	Žuta žica nije spojena ili je napon netočan Crvena žica nije spojena ili je napon netočan	Provjerite spojeve za ispravan napon (11~16VDC)
	Crna žica nije spojena	Provjerite spoj na masu
	Osigurač je pregorio	Zamijenite osigurač(e)
Unit has power (but no sound) (Jedinica ima napajanje (ali nema zvuka))	Žice zvučnika nisu spojene	Provjerite spojeve na zvučnicima
	Jedna ili više žica zvučnika dodiruju jedna drugu ili dodiruju masu šasije	Izolirajte sve gole žice zvučnika jedna od druge i od mase šasije
Unit blows fuse(s) (Jedinica pregorijeva osigurač(e))	Žuta ili crvena žica dodiruje masu šasije	Provjerite je li žica priklještena
	Žice zvučnika dodiruju masu šasije	Provjerite je li žica priklještena
	Netočna vrijednost osigurača	Koristite osigurače s ispravnom vrijednošću
Unit has audio (but no video) (Jedinica ima zvuk (ali nema slike))	Sigurnosni krug parkirne kočnice nije spojen Parkirna kočnica nije aktivirana	Provjerite spojeve na parkirnoj kočnici Aktivirajte parkirnu kočnicu.
IR remote does not work (IR daljinski upravljač ne radi)	Ispražnjena baterija	Zamijenite bateriju

Za vašu evidenciju
Molimo vas da sačuvate originalni račun i budite spremni predočiti ga u slučaju da vam je potreban servis, jer se vaš originalni račun smatra najboljim dokazom kupnje i označava datum kada ste kupili svoj Jensen proizvod.

Registrirajte svoj proizvod
online na www.jensenmobile.com.

Specifikacije

FM Tuner (FM tuner)	Raspon ugađanja: 87.5MHz-107.9MHz Upotrebljiva osjetljivost: 10dBf 50dB osjetljivost utišavanja: 20dBf Stereo separacija @ 1kHz: 38dB Frekvencijski odziv: 30Hz-13kHz
AM Tuner (AM tuner)	Raspon ugađanja: 530kHz-1710kHz Upotrebljiva osjetljivost: 24uV Frekvencijski odziv: 30Hz-2.3kHz
Rear USB (Stražnji USB)	Kompatibilnost: High Speed USB 2.0 USB Class: Mass storage class
Monitor	Veličina panela: 8" dijagonalno mjerenje Kut gledanja (gore/dolje/lijevo/desno): 50/70/70/70 Rezolucija: 1024 (H) x 600 (V) Svjetlina (cd/m 2 ): 500 Omjer kontrasta: 500:1 Pikseli: 1,152,000
General (Općenito)	Impedancija izlaza zvučnika: 4 ohma Napon linijskog izlaza: 4 volt RMS Impedancija linijskog izlaza: 200 ohma Dimenzije šasije: 7" X 4.1" X 2" (Š x D x V) Dizajn i specifikacije podložni su promjenama bez prethodne najave.

Sigurnosne napomene

Ovo je sigurnosna značajka koja sprječava ometanje vozača. Video funkcije na instrumentnoj ploči funkcionirat će samo kada je vozilo parkirano i uključena parkirna kočnica. U većini jurisdikcija protuzakonito je da vozač gleda video tijekom vožnje vozila.

SIGURNOSNA NAPOMENA podsjetnik je za odgovornu i sigurnu vožnju tijekom korištenja mobilnog telefona ili bilo koje aplikacije kompatibilne s ovom jedinicom.

Preporučuje se da vašu Jensen jedinicu instalira profesionalni instalater ili ovlašteni prodavač.

Ovaj je proizvod namijenjen samo za upotrebu u vozilima s 12VDC negativnim uzemljenjem.

Kako biste spriječili oštećenja ili ozljede:

• Pazite da jedinicu sigurno uzemljite na šasiju vozila.
• Ne uklanjajte gornji ili donji poklopac jedinice.
• Ne postavljajte jedinicu na mjesto izloženo izravnoj sunčevoj svjetlosti, prekomjernoj toplini ili mogućnosti prskanja vode.
• Ne izlažite jedinicu prekomjernim udarcima.
• Prilikom zamjene osigurača koristite samo novi s ispravnom vrijednošću. Korištenje osigurača s pogrešnom vrijednošću može uzrokovati kvar jedinice.
• Kako biste spriječili kratke spojeve prilikom zamjene osigurača, prvo isključite ožičenje.
• Koristite samo priloženi hardver i ožičenje.
• Ako imate problema tijekom instalacije, obratite se najbližem Jensen prodavaču.
• Ako jedinica ne radi ispravno, resetirajte je kako je opisano. Ako se problem i dalje pojavljuje, obratite se najbližem Jenses prodavaču ili nazovite tehničku podršku na 1-888-921-4088.
• Za čišćenje monitora obrišite ga samo suhom silikonskom krpom ili drugom mekom krpom. Ne koristite krutu krpu ili otapala poput razrjeđivača boje i alkohola, jer mogu ogrebati površinu panela i/ili ukloniti tisak.
• Kada temperatura jedinice padne (kao zimi), tekući kristal unutar zaslona postat će tamniji nego inače. Normalna svjetlina vratit će se nakon što se jedinica neko vrijeme koristi.
• Prilikom produljivanja žica za paljenje, akumulator ili uzemljenje, obavezno koristite automobilsko ožičenje s najmanje AWG 16 ili više kako biste spriječili pad napona.
• Ne dodirujte tekući kristal ako je LCD oštećen ili slomljen. Tekući kristal može biti opasan za vaše zdravlje ili smrtonosan. Ako tekući kristal iz LCD-a dođe u kontakt s vašim tijelom ili odjećom, odmah ga isperite sapunom.

Nakon instalacije ovog monitora/media playera ("jedinice") u vozilo, vozač vozila ne smije upravljati ovom jedinicom gledanjem videozapisa ili igranjem videoigara tijekom vožnje. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnom ozljedom ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Nekoliko država zabranjuje instalaciju monitora/media playera ako je zaslon vidljiv sa vozačevog sjedala. Ako živite u jurisdikciji koja je donijela takav zakon, ova jedinica ne smije biti instalirana tako da je zaslon vidljiv sa vozačevog sjedala. Prilikom instaliranja ove jedinice u prednju konzolu/instrumentnu ploču, jedinica mora biti postavljena tako da je okrenuta samo prema prednjem suvozačevom sjedalu. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnom ozljedom ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Ova jedinica je dizajnirana tako da se njome može upravljati samo kada je vozilo u "Parku" i kada je parkirna kočnica potpuno uključena. U tu svrhu, ova jedinica uključuje značajku blokade parkirne kočnice koja sprječava rad jedinice ako vozilo nije u "Parku" i/ili parkirna kočnica nije potpuno uključena. Prilikom instaliranja ove jedinice, instalater mora spojiti žicu za detekciju parkirne kočnice na mehanizam parkirne kočnice kako bi se omogućila značajka blokade parkirne kočnice. NEMOJTE jednostavno uzemljiti žicu za detekciju parkirne kočnice na metalni dio vozila. Nepravilna instalacija značajke blokade parkirne kočnice može dovesti do ometanja vozača što može rezultirati ozbiljnom ozljedom ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Nakon što je instalirana značajka blokade parkirne kočnice, vlasnik/korisnik ne smije pokušavati ometati/neutralizirati značajku blokade parkirne kočnice tako što će

1. djelomično uključivati parkirnu kočnicu i/ili
2. kupovati/koristiti bilo koji uređaj ili jedinicu dizajniranu za slanje potrebnih signala kočenja jedinici.

Nepoštivanje ovih uputa može dovesti do ometanja vozača što može rezultirati ozbiljnom ozljedom ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Kada upravljate ovom jedinicom, držite razinu glasnoće jedinice dovoljno niskom da putnici u vozilu mogu čuti zvukove povezane s prometom, poput policije i vozila hitne pomoći. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnom ozljedom ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Korisnička podrška

Za više informacija i lokaciju najbližeg ovlaštenog servisnog centra kontaktirajte nas na jedan od sljedećih načina:

• Nazovite nas besplatno na (888) 921-4088
  (od ponedjeljka do petka, od 9:00 do 17:00 sati po istočnom vremenu)
• Pošaljite nam e-mail na cs@jensenmobile.com

SAD.
Posjetite https://www.jensenmobile.com
1-888-921-4088

Reference

• iOS - CarPlay - Apple
• Auto stereo - Jensen Mobile
• Auto stereo - Jensen Mobile

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Jensen CAR813 - Priručnik za medijski prijemnik

Dostupni jezici
