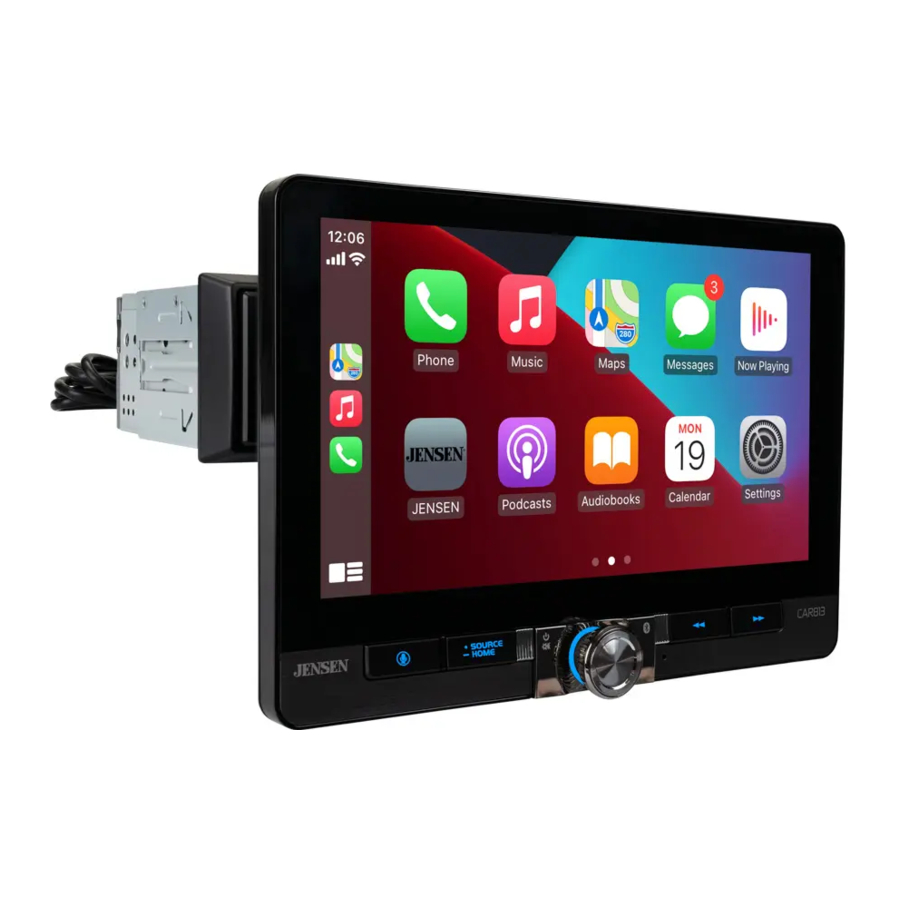

Jensen CAR813 - Médiavevő kézikönyv

Előkészítés

Előkészületek a telepítéshez

A csomag tartalma

1. Fő egység
2. 1 DIN-es rögzítőkeret
3. Kiadó kulcsok
4. Csavarkészlet
5. Alvázkeret 2 DIN-es telepítéshez
6. Díszkeret
7. Kábelköteg
8. Mikrofon
9. GPS antenna (csak CarPlay és Android Auto esetén)

Telepítés

Mielőtt elkezdené

• Kérjen tanácsot egy képzett szakembertől az utasításokhoz. Mindig a szakszerű telepítést javasoljuk.
• Húzza ki az akkumulátor negatív pólusát.
• Távolítsa el a díszkeretet az egységről (ha van).
• Helyezze be a kioldókulcsokat, és távolítsa el a rögzítőkeretet a vevőből.

Megjegyzés: A legtöbb járműhöz telepítőkészletre, kábelkötegre és/vagy antennaadapterre (mind külön megvásárolható) van szükség a fejegység megfelelő beszereléséhez a járműbe.

A rögzítőkeret és a díszkeret felszerelése (1. lépés)

1. Szerelje be a rögzítőkeretet egy (külön megvásárolható) műszerfalkészletbe vagy a műszerfal nyílásába, a füleket meghajlítva rögzítse a rögzítőkeretet.
2. Csatlakoztassa a kábelköteget, a mikrofont és az antennát a rádió alvázához.
3. Pattintsa a helyére a díszkeretet, ügyelve arra, hogy a bevágott terület az alján legyen.
4. A rögzítéshez csúsztassa a vevőt a rögzítőkeretbe.


Az LCD csatlakoztatása az alvázhoz (2. lépés)

Az LCD-t az egységhez úgy csatlakoztathatja, hogy óvatosan benyomja az LCD csatlakozóját a vevőegység alvázába, amíg egy kattanást nem hall, ahogy az alább látható.

Az LCD eltávolítása az alvázról

1. Tartsa lenyomva a két kioldógombot


2. Óvatosan húzza előre a kijelzőpanelt


A 2 DIN-es alvázkeret beszerelése (1. lépés)

Oldalsó rögzítőkonzolok felszerelése (2. lépés)

Az alábbiakban látható rögzítőkonzolok vagy az opcionális járműszerelési készlet nem tartozék

Szerelje fel a rögzítőkonzolokat a rádió alvázára vagy a 2 DIN-es alvázkeretre, a szerelési lehetőségek közül választva az 1. lépésben látható módon.

Telepítés befejezve (3. lépés)

Képernyő elforgatása

Kapcsolási rajz – bemenetek/kimenetek

Megjegyzés:
A biztosíték cseréjekor ügyeljen arra, hogy a megfelelő típusú és áramerősségű legyen. A nem megfelelő biztosíték használata károkat okozhat. Az egység (1) 15 amperes ATC mini típusú biztosítékot használ, amely a tápcsatlakozón található.

Hátsó kamera bemenet
A kamera bemenethez (nem tartozék) hátsó nézeti kamera használható.

Vezérlők helyei

A rádió kijelzője a következő funkciókkal és kijelzőkkel rendelkezik:

1. Hangvezérlés gomb
2. Forrás/Kezdőoldal
3. Bekapcsolás/Hangerő/Némítás
4. Visszaállítás
5. Előző gomb
6. Következő gomb

Általános működés

Be-/kikapcsolás	Rövid ideig nyomja meg a gombot az egység bekapcsolásához. Nyomja meg és tartsa lenyomva az egység kikapcsolásához.
Hangerő	Forgassa el a hangerőgombot a hangerő növeléséhez vagy csökkentéséhez.
Némítás	Rövid ideig nyomja meg a MUTE (NÉMÍTÁS) gombot a hang elnémításához. Nyomja meg ismét röviden a MUTE (NÉMÍTÁS) gombot, hogy visszatérjen az előzőleg kiválasztott hangerőre. A hangerőgomb forgatása némított állapotban szintén megszünteti a némítás funkciót.
Mód	Nyomja meg a SOURCE (FORRÁS) gombot a következő üzemmódok közötti váltáshoz: Rádió/BT telefon/BT audio/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Beállítások. Megjegyzés: Az üzemmódok a főmenü megfelelő ikonjának kiválasztásával is elérhetők.
Főmenü	Nyomja meg a képernyő bal felső sarkában található ikont az OSD főmenü megjelenítéséhez. Nyomja meg a Rádió/BT telefon/BT audio/Apple CarPlay/Android Auto/USB/Kamera/EQ/AV/Beállítások ikonokat a kívánt forrás kiválasztásához.
A/V bemenet	Külső eszközök csatlakoztatása a hátsó RCA A/V bemenethez.
USB	Csatlakoztasson egy USB flash meghajtót a hátsó USB bemenethez.
Visszaállítás	Rendellenes működés esetén, vagy ha az egység nem működik, nyomja meg a RESET (VISSZAÁLLÍTÁS) gombot az előlapon, a Vezérlők helyei részben látható módon. Az egység visszaállítja a fő processzort az alapértelmezett beállításokra. Megjegyzés: A visszaállító gomb eléréséhez és a gyári alapértelmezett szoftverbeállítások visszaállításához használjon egy tollhegyet.

A Főmenü képernyőn válassza a Setup (Beállítás) lehetőséget a Settings (Beállítások) menü eléréséhez, és válasszon a képernyő bal oldalán található ikonok által jelzett nyolc kategória közül: General (Általános), Audio, Display (Kijelző), Wifi, Bluetooth, Camera (Kamera), Region (Régió) és Version (Verzió). Válassza ki a kategóriát, és állítsa be a rendelkezésre álló opciókat az érintőképernyő segítségével.

General (Általános):

• Language (Nyelv): Válasszon az angol és a spanyol nyelv közül.
• Time Zone (Időzóna): Válassza ki a kívánt időzónát.
• Date & Time (Dátum és idő): Állítsa be a napot, a hónapot, az évet, az órát, a percet és a formátumot.
• Daylight Savings Time (Nyári időszámítás): Be vagy Ki kapcsolása.
• Beep Tone (Hangjelzés): Be vagy Ki kapcsolása.
• Power Off Delay (Kikapcsolási késleltetés): Válasszon 1 másodpercet, 2 másodpercet, 3 másodpercet vagy Off (Ki) lehetőséget.
• Factory Default (Gyári alapbeállítások): Állítsa vissza az egységet a gyári alapbeállításokra.
• Right Hand Drive (Jobb oldali vezetés): Be vagy Ki kapcsolása. Ha az elem ki van kapcsolva, akkor bal oldali vezetés mód van, ha pedig be van kapcsolva, akkor jobb oldali vezetés mód van. Az alapértelmezett beállítás Off (Ki) (bal oldali vezetés mód).

Audio:

• Balance/Fader (Egyensúly/Fader) – Válassza ki az egyensúly/fader beállítások módosításához.
• Subwoofer - A mélynyomó vezérlésének be-/kikapcsolása.
• Subwoofer Frequency (Mélynyomó frekvenciája)- Válassza ki a mélynyomó frekvenciáját.
• Subwoofer Level (Mélynyomó szintje) - Válassza ki a mélynyomó 0-14 közötti szintjét (az alapértelmezett a 7).
• EQ - Válassza ki az EQ beállítások módosításához.
• Loudness (Hangerő) - Válassza ki a Loudness (Hangerő) funkció be- vagy kikapcsolásához.
• Default Volume (Alapértelmezett hangerő) - Válassza ki az alapértelmezett hangerő beállítások módosításához.
• Source Level (Forrásszint) - Válassza ki a forrásszint beállítások módosításához.

Display (Kijelző):

• Illumination Control (Megvilágítás vezérlése) - Válassza ki a megvilágítás vezérlésének be- vagy kikapcsolásához.
• Gray Level & Brightness (Szürke szint és fényerő) - Állítsa be a szürke szintet és a fényerőt nappalra és éjszakára.
• LED - Válasszon színt a LED gombvilágításhoz.
• LED Animation (LED animáció) - Válassza ki a LED animáció be- vagy kikapcsolásához.
• Wallpaper (Háttérkép) - Válasszon a három háttérkép opció közül.

WiFi: A WiFi be-/kikapcsolása, a jelszó visszaállítása vagy az eszközlista megtekintése.

Bluetooth: A Bluetooth, az automatikus csatlakozás és az automatikus válasz be-/kikapcsolása, az eszköznév megtekintése, valamint a telefonkönyv nevek és számok törlése.

Camera (Kamera): Az elülső és a hátsó kamera be-/kikapcsolása, a kamera nézeteinek megfordítása, a parkolási asszisztens be-/kikapcsolása, a parkolási asszisztens beállításainak módosítása és a hátsó nézet késleltetésének módosítása.

Radio (Rádió): A régió módosítása, valamint a TA és az AF be-/kikapcsolása.

Version (Verzió): A verzióinformációk megtekintése.

Hangműködés

Hangbeállítási menük

A Settings (Beállítások) képernyőről nyomja meg az Equalizer (Hangszínszabályzó) ikont (lásd a 3. pontot a Képernyőn megjelenő vezérlőkben) a Equalizer (Hangszínszabályzó), a (10 sávos hangszínszabályzó és a 7 előre beállított EQ beállítás), a Surround Sound és a Fader / Balance vezérlők beállításához.

AM/FM tuner működése

	Radio Operation (Rádióműködés)	A főmenüből érintse meg a Radio (Rádió) ikont az AM/FM tuner mód kiválasztásához.
1	Main Menu (Főmenü)	Nyomja meg a Main Menu (Főmenü) képernyőre való visszatéréshez.
2	Band (Sáv)	Nyomja meg a három FM és a két AM sáv közötti váltáshoz.
3	Local / Distance (Helyi / Távolsági)	Nyomja meg a helyi vagy távoli hangolás közötti váltáshoz.
4	Preset Scan (Előre beállított keresés)	Nyomja meg az összes hangolható előre beállított állomás átvizsgálásához az aktuális sávban, és játssza le őket 3 másodpercig.
5	Seek Tune Down (Keresés hangolás lefelé)	Nyomja meg az automatikus hangoláshoz egy alacsonyabb frekvenciára.
6	Keypad (Billentyűzet)	Nyomja meg a billentyűzet megjelenítéséhez.
7	Seek Tune Up (Keresés hangolás felfelé)	Nyomja meg az automatikus hangoláshoz egy magasabb frekvenciára.
8	Automatically Store (Automatikus tárolás)	Nyomja meg az aktuális sávban található hat legerősebb állomás automatikus megkereséséhez és tárolásához. Összesen 18 FM és 12 AM állomás tárolható.
9	Audio Settings (Hangbeállítások)	Nyomja meg a hangbeállítások eléréséhez és módosításához.
10	Preset Stations (Előre beállított állomások)	Egy állomás előre beállítottként való tárolásához az aktuális sávban hangoljon a kívánt állomásra, majd nyomja meg és tartsa lenyomva a kívánt előre beállított számot a tároláshoz. Nyomja meg bármelyik előre beállított gombot az adott állomás visszahívásához és lejátszásának megkezdéséhez. (Tartsa lenyomva ezt a gombot néhány másodpercig, és átvált az AS és a PS között)

USB működés

	USB	A főmenüből érintse meg az USB ikont a főképernyőn.
1	Főmenü	Nyomja meg a Főmenü képernyőre való visszatéréshez.
2	Aktuális mód jelző	Megjeleníti a jelenleg lejátszott forrást.
3	Vissza	Nyomja meg az előző képernyőre való visszatéréshez.
4	Fájlszámok	Megjeleníti az aktuális/összes fájlszámot.
5	Fájlinformáció	Megjeleníti az aktuális fájlról rendelkezésre álló információkat.
6	Eltelt idő	Megjeleníti az aktuális szám eltelt/hátralévő idejét.
7	Hangbeállítások	Nyomja meg a hangbeállítások eléréséhez és beállításához.
8	Következő szám	Nyomja meg a következő dalra ugráshoz
9	Véletlen	Nyomja meg az aktuális mappában lévő összes szám véletlenszerű lejátszásához, majd ismét az összes szám véletlenszerű lejátszásához. Nyomja meg ismét a véletlen mód kilépéséhez.
10	Lejátszás / Szünet	Nyomja meg a lejátszás szüneteltetéséhez vagy folytatásához.
11	Előző szám	Nyomja meg az aktuális szám elejére való visszatéréshez.
12	Ismétlés	Nyomja meg az aktuális szám ismétléséhez, és állítsa be az aktuális mappában lévő összes szám ismétlésére. Nyomja meg ismét az ismétlés mód kilépéséhez.

Médiakompatibilitás

Megjegyzések:

• A folyamatos technológiai fejlődés miatt egyes USB flash meghajtók nem kompatibilisek ezzel az egységgel.

Médiakompatibilitás	A következő fájltípusok nem kompatibilisek: MP3 PRO formátum, MP3 lejátszási listák RMP formátum AAC, védett AAC, M4A formátum
Lejátszási sorrend	Az MP3 lejátszási sorrend az USB-eszköz gyökérkönyvtárában kezdődik. Minden üres könyvtár vagy könyvtár, amely nem tartalmaz MP3 fájlokat, kihagyásra kerül.
Kompatibilis felvételi formátumok	ISO9660 szabványok: A maximális beágyazott könyvtármélység 8 (beleértve a gyökérkönyvtárat). A könyvtár/fájlnevek érvényes karakterei az A-Z betűk (mind nagybetűvel), a 0-9 számok és az "_" (aláhúzás). Egyes karakterek nem jelenhetnek meg megfelelően, a karakter típusától függően. Ez az eszköz le tudja játszani a Joliet és más ISO9660 szabványnak megfelelő szabványokban írt fájlokat. A fentiektől eltérő formátumban írt MP3 fájlok nem játszhatók le, és/vagy a fájlneveik vagy a könyvtárneveik nem jelenhetnek meg megfelelően.
Megjegyzések	Egyes fájlok nem játszhatók le vagy nem jeleníthetők meg megfelelően, a mintavételi frekvenciától és a bitrátától függően.
	A legjobb eredmény érdekében használja a következő beállításokat az MP3 fájlok rippelésekor: 128kbps vagy magasabb állandó bitráta 44.1kHz vagy magasabb mintavételi frekvencia

Bluetooth működés

A Bluetooth használata előtt		Mielőtt egy Bluetooth eszközt használhatna kihangosított hívásokhoz vagy audio streameléshez, hitelesíteni kell azt. Ezt "párosításnak" is nevezik.
Új eszköz párosítása		Az egység folyamatosan sugározza a párosítási jelet, ha jelenleg nincs csatlakoztatva eszköz. Végezze el a párosítási sorozatot a Bluetooth eszközéről. Az eszköz neve "CAR813". Az egység bármilyen üzemmódban lehet, amikor a párosítás történik. Bizonyos telefonokon előfordulhat, hogy a párosítást többször is el kell végezni.
Csatlakozás		A fejegység automatikusan csatlakozik az utoljára csatlakoztatott eszközhöz, ha a csatlakozási funkció Auto connect On (Automatikus csatlakozás be) értékre van állítva. Ha a csatlakozási funkció Auto Connect Off (Automatikus csatlakozás ki) értékre van állítva, a fejegység nem csatlakozik automatikusan egyetlen eszközhöz sem.
Bluetooth telefon		A főmenüből érintse meg a Bluetooth ikont a képernyőn. Bluetooth ikon jelenik meg, ha Bluetooth eszköz van csatlakoztatva.
1	Főmenü	Nyomja meg a Főmenü képernyőre való visszatéréshez.
2	Billentyűzet	Nyomja meg a billentyűzet megjelenítéséhez.
3	Névjegyek	Nyomja meg a névjegyek listájának megjelenítéséhez.
4	Legutóbbiak	Nyomja meg a legutóbbi hívások listájának megjelenítéséhez.
5	Eszköz	Nyomja meg az eszközök listájának megjelenítéséhez.
6	Telefonszám	Megjeleníti a telefonszámot a tárcsázáskor.
7	Backspace	Nyomja meg a visszatörléshez telefonszám tárcsázásakor.
8	Hívás	Nyomja meg a hívás kezdeményezéséhez.
9	Telefon billentyűzet	Használja a Telefon billentyűzetet a telefonszám megadásához.

10	Hívás befejezése	Nyomja meg a folyamatban lévő hívás befejezéséhez vagy a bejövő hívás elutasításához.
11	Mikrofon	Nyomja meg a Mikrofon hangjának be- vagy kikapcsolásához.
12	Telefon billentyűzet	Nyomja meg a telefonszám megadásához.
13	Hangátvitel	Nyomja meg a hang átviteléhez az egység és a mobiltelefon között.
14	Előző szám	Érintse meg a ikont az aktuális szám elejére való visszatéréshez.
15	Lejátszás / Szünet	Érintse meg a ikont a lejátszás szüneteltetéséhez vagy folytatásához.
16	Következő szám	Érintse meg a ikont a következő dalra ugráshoz.
17	Bluetooth zene	Nyomja meg a hang átviteléhez az egység és a mobiltelefon között.

Vezetési irány beállításai

A vezetési élmény fokozása érdekében a CAR813 lehetővé teszi a felhasználó számára, hogy konfigurálja az Apple CarPlay és az Android Auto rendszereket balkormányos (LHD) vagy jobbkormányos (RHD) járművekhez. A kívánt konfiguráció kiválasztásához válassza az LHD vagy az RHD lehetőséget a Beállítások menüben.

Megjegyzés: Ha megváltoztatja a jobbkormányos vagy a balkormányos mód beállítását, miközben a telefon csatlakozik a vevőhöz, válassza le a telefont a vevőről, és csatlakoztassa újra.

Az eredményül kapott konfigurációs lehetőségek az alábbiak:

Apple CarPlay ® működés

Az Apple CarPlay egy intelligens interfész az iPhone számára, amely lehetővé teszi a zene, a navigáció, a telefon és az üzenetküldő alkalmazások hangvezérlését (a Siri segítségével) - jelentősen csökkentve a vezető figyelmének elterelését.

Telefon - A Siri segítségével hívásokat kezdeményezhet, visszahívhatja a nem fogadott hívásokat, meghallgathatja a hangposta üzeneteket, és megtekintheti a hívó azonosítóját a vevő képernyőjén.

Üzenetek - Kérje meg a Sirit, hogy küldjön, olvasson és válaszoljon szöveges üzenetekre. Ez a kihangosított működés minimalizálja a figyelemelterelést, és lehetővé teszi, hogy a kezeit a kormányon, a szemeit pedig az úton tartsa.

Zene - Érje el a zenét előadó, dal, lejátszási lista és egyebek szerint a vevő érintőképernyőjén vagy a Siri segítségével. A vevő tükrözi az iPhone képernyőjét az előadó és a szám adataival.

Térképek - A Siri segítségével kérjen részletes útvonaltervet – keressen cím vagy érdekes helyek szerint. Az Apple Maps tükrözve lesz a képernyőn, beleértve a forgalmi információkat és a becsült célba érkezési időt.

Kompatibilis eszközök

iPhone modellekhez készült:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

Az Apple CarPlay indítása

Vezeték nélküli CarPlay kapcsolat leírása.

1. Lépjen be a fő felhasználói felületre, és kattintson a BT Phone (BT telefon) elemre a Bluetooth interfész megnyitásához;
2. Kattintson a Refresh (Frissítés) gombra a közeli Bluetooth kereséséhez, kattintson a Pair (Párosítás) gombra a Bluetooth párosításához;
3. Nyissa meg az iPhone WLAN-t az autóhoz való csatlakozáshoz, a sikeres csatlakozás után megjelenik az Apple CarPlay ikon az eszközlistában, és az Apple CarPlay kapcsolat sikeres;
4. Lépjen be az Apple CarPlay felületre, kattintson a Telefon/Zene/Térkép/Információ/stb. funkciókra.

Megjegyzés: Biztonsági okokból az Apple CarPlay funkciói vezetés közben korlátozottak, és az egyes Apple CarPlay-kompatibilis alkalmazások esetében eltérőek lesznek. A rendelkezésre álló funkciókat az egyes alkalmazásszolgáltatók határozzák meg. További információkért látogasson el a www.apple.com/ios/carplay oldalra.

Megjegyzés: Bizonyos iPhone funkciók illegálisak lehetnek vezetés közben az Ön tartózkodási helyén. Feltétlenül tájékozódjon a mobil eszközökkel kapcsolatos helyi és állami törvényekről. Ha kétségei vannak, álljon meg és parkolja le járművét, mielőtt bármilyen eszközt használna.

Amikor az Apple CarPlay menü megjelenik, a bal alsó sarokban található home gomb ugyanúgy működik, mint az iPhone-on található home gomb.

Nyomja meg és tartsa lenyomva a Siri megidézéséhez és a hangparancsok megkezdéséhez.

Az Apple CarPlay működése közben bármikor megnyomhatja ezt a gombot egy pillanatra, hogy visszatérjen a fő Apple CarPlay menüképernyőre.

Nyomja meg bármelyik alkalmazás gombot a fő Apple CarPlay menüben, hogy közvetlenül elérje az adott műveletet. A képernyő bal oldalán található eszköztár megjeleníti az időt, a jelerősséget és a legnépszerűbb alkalmazások – Telefon, Zene és Navigáció – parancsikonjait, így azok gyorsan és egyszerűen elérhetők anélkül, hogy vissza kellene térni a főmenübe.

Az Apple CarPlay vezérlése

A következő alapvető vezérlők számos szabványos Apple CarPlay funkciót működtetnek.

Érintés - Nyomja meg röviden a kívánt opciót.

Húzás - Röviden húzza a kívánt irányba.

Húzás - Nyomja meg, tartsa lenyomva és húzza a kívánt helyre.

Az Apple CarPlay kilépése

Az iPhone leválasztása automatikusan kilép az Apple CarPlay módból. Az Apple CarPlay módból való kilépéshez, miközben a telefon még csatlakoztatva van, nyomja meg röviden a Power/Volume gombot, és megjelenik az egység főmenüje.

Android Auto™ működés

Az Android Auto a leghasznosabb alkalmazásokat a telefon képernyőjére vagy a kompatibilis autó kijelzőjére helyezi át, egy olyan formátumban, amely megkönnyíti a vezetésre való összpontosítást. Vezérelheti a navigációt és a térképeket, a hívásokat és a szöveges üzeneteket, valamint a zenét.

Google Assistant
A Google Assistant segítségével az Android Autóban a szemét az úton, a kezét pedig a kormányon tarthatja, miközben a hangjával intézi a napi teendőit. Egyszerűen mondja azt, hogy "Ok Google", vagy a kompatibilis autókban hosszan nyomja meg a hangvezérlés gombot a kormánykeréken.

Navigáció
Valós idejű forgalmi riasztásokat kaphat, hogy elkerülje a veszélyeket, a sebességcsapdákat, és megtalálja a leggyorsabb útvonalat. Vagy tartson egy kis szünetet, és találjon egy falatot útközben.

Hívások és üzenetek
A Google Assistant segítségével vezetés közben is kapcsolatban maradhat. A Segéd segítségével felhívhatja a névjegyei között szereplő telefonszámokat, cseveghet kedvenc alkalmazásaival, felolvashatja üzeneteit, és visszatextelhet, így a kezei a kormányon maradhatnak.

Kompatibilis eszközök

Az Android Auto használatához az Android Auto alkalmazást a Google Play áruházból kell telepíteni egy Android Lollipop 5.0 vagy újabb verziót futtató Android okostelefonra.

Az okostelefon bizonyos használati módjai nem biztos, hogy legálisak a vezetés közben az Ön joghatóságában, ezért tisztában kell lennie az ilyen korlátozásokkal, és be kell tartania azokat. Ha bizonytalan egy adott funkciót illetően, csak akkor használja, ha az autó parkol. Semmilyen funkciót nem szabad addig használni, amíg az nem biztonságos a tapasztalt vezetési körülmények között.

Az Android Auto indítása

Vezeték nélküli Android Auto csatlakozás leírása.

1. Lépjen be a fő felhasználói felületre, és kattintson a BT Phone (BT telefon) lehetőségre a Bluetooth felület megnyitásához;
2. Kattintson a Refresh (Frissítés) gombra a közeli Bluetooth-eszközök kereséséhez. Csatlakozás előtt érdemes bekapcsolni a telefon WLAN-ját, különben a csatlakozás sikertelen lesz;
3. Kattintson a Pair (Párosítás) gombra a Bluetooth párosításához, ekkor megjelenik egy értesítés a beállítások kiválasztásához és a mobiltelefon kiválasztásához, és az Android Auto csatlakozás sikeres lesz;
4. Lépjen be az Android Auto felületre, kattintson a Phone/ Music/Map/ Information/etc. (Telefon/ Zene/Térkép/ Információ/stb.) funkciókra.

Megjegyzés: Ha az Android Auto eszköze csatlakozik ehhez az egységhez, az eszköz Bluetooth-on keresztül is csatlakozik egyidejűleg. Ha már öt eszköz van párosítva, megjelenik egy üzenet, amely megerősíti, hogy törli-e a regisztrált eszközt. Ha törölni szeretné az eszközt, érintse meg az [Agree] (Elfogadom) lehetőséget. Ha másik eszközt szeretne törölni, érintse meg a [BT Settings] (BT beállítások) lehetőséget, és törölje az eszközöket manuálisan.

Megjegyzés: Ha az Android Auto be van kapcsolva egy Android Auto kompatibilis eszköztől eltérő mobiltelefonon folytatott hívás közben, a Bluetooth-kapcsolat a hívás után az Android Auto kompatibilis eszközre vált.

Az Android Auto használata

Az Android Auto kezdőképernyője személyre szabott információkat jelenít meg, például a célállomás eléréséig hátralévő időt, az emlékeztetőket, a legutóbbi hívásokat, a bejövő üzeneteket, a hallgatott zeneszámot és a Google Now kártyákat.

Amikor az Android Auto menü megjelenik, kimondhatja, hogy "OK Google", vagy kiválaszthatja a mikrofont a jobb felső sarokban, hogy beszéljen a Google-lel.

1. Legutóbbi alkalmazások
2. Google Assistant
3. Google Maps
4. YouTube
5. Telefon
6. Beállítások

Az Android Auto kilépés

Az Android Auto kilépéséhez nyomja meg az Exit (Kilépés) gombot. Az Android telefon leválasztásával automatikusan kilép az Android Auto módból.

Hátsó RCA bemenet

A/V IN
Csatlakoztasson egy opcionális audio/video forrást az RCA (hátsó) bemenethez.
Szükség szerint állítsa be a hangerőt a külső audioforráson (ha az eszköz fejhallgató kimenetéhez van csatlakoztatva).

Első és hátsó kamera működése - (Opcionális)

A kamerák használata	Csatlakoztasson egy opcionális kamerát az első vagy a hátsó kamera bemenetéhez. A részletekért lásd a kapcsolási rajzot.
Automatikus kiválasztás	Az egység automatikusan kiválasztja a kamera üzemmódot, amikor csatlakoztatva van a tolatólámpa áramköréhez.
	Érintse meg a CAMERA (KAMERA) ikont a Főmenüben (ha engedélyezve van) a kamera üzemmód kiválasztásához. Érintse meg a képernyő bal felső területét, hogy visszatérjen a Főmenübe a funkció kikapcsolásához.

Megjegyzés: A kézi üzemmód a dedikált kamerákhoz való, amelyek a 12VDC+ gyújtáskábelhez vannak csatlakoztatva, és vezetés közben mindig be vannak kapcsolva, nem pedig azokhoz a kamerákhoz, amelyek a jármű tolatólámpájához vannak csatlakoztatva.

Az első és a hátsó kamera képernyőképének beállítása

Ha úgy tűnik, hogy az elülső vagy a hátsó kamerák képe fordított a rádió kijelzőjén, lépjen a Beállítások menü Kamera szakaszába a kamera képének megfordításához. Ehhez kapcsolja be a "Rear Camera View Reverse" (Hátsó kamera nézet megfordítása) vagy a "Front Camera View Reverse" (Első kamera nézet megfordítása) funkciót a kamera(ák) látószögének korrigálásához.

SWC bemeneti működés

A beépített SWC interfész kompatibilis a PAC kormánykerék-vezérlő modulokkal.
A PAC SWI-RC ajánlott. Harmadik féltől származó adaptert kell használni ahhoz, hogy a CAR813 kompatibilis legyen bármilyen kormánykerék-vezérlővel. A következő vezérlők érhetők el a legtöbb járműhöz.

1. Előre beállított fel/le
2. Mód
3. Keresés/Szám fel (+)
4. Keresés/Szám le (-)
5. Némítás
6. Hangerő fel (+)
7. Hangerő le (-)
8. Sáv
9. BT Talk
10. BT Befejezés

Megjegyzés: Nem minden OE kormánykerék funkciót támogat a CAR813.

PAC SWI-RC telepítési tippek

1. Állítsa be a "Radio Select Switch" (Rádióválasztó kapcsoló) beállítást. Állítsa az SWI-RC-t a 7-es pozícióba - "Pioneer/Other/Sony" (Pioneer/Egyéb/Sony).
2. A programozáshoz használja a Pioneer/Sony/Other rádiófunkció-leképezési sorrendet a Jensen egységekhez.
3. Az SWI-RC programozásakor, ha egy funkció nem támogatott (vagy nem kívánt), akkor a PAC SWI-RC utasításainak megfelelően KI KELL HAGYNI a funkciót.
4. Az SWC funkciót a PAC SWI-RC rádiófunkció-leképezési sorrend utasításainak megfelelően a megfelelő sorrendben KELL programozni.

Funkció Sorrend	Funkció leképezés	SWI-RC (3.3VDC referencia)
		Középső érintkező (gyűrű) feszültsége (Funkció kiválasztása)	Csúcs érintkező feszültsége
1	Előre beállított fel/le	L 0.0V	1.54/1.81
2	Mód	H 3.3V	0.6
3	Keresés + / Szám +	H 3.3v	1.54
4	Keresés - / Szám -	H 3.3v	1.81
5	Némítás	H 3.3v	1.01
6	Hangerő +	H 3.3v	2.07
7	Hangerő -	H 3.3v	2.32
8	Sáv	H 3.3v	2.73
9	BT Talk	L 0.0V	0.60
10	BT Befejezés	L 0.0V	1.01

Hibaelhárítás

Általános

Probléma	Ok	Teendő
Az egység nem kapcsol be (nincs áram)	A sárga vezeték nincs csatlakoztatva, vagy helytelen a feszültség A piros vezeték nincs csatlakoztatva, vagy helytelen a feszültség	Ellenőrizze a csatlakozásokat a megfelelő feszültség érdekében (11~16VDC)
	A fekete vezeték nincs csatlakoztatva	Ellenőrizze a földeléshez való csatlakozást
	A biztosíték kiégett	Cserélje ki a biztosítékot (biztosítékokat)
Az egység áram alatt van (de nincs hang)	A hangszóró vezetékek nincsenek csatlakoztatva	Ellenőrizze a csatlakozásokat a hangszóróknál
	Egy vagy több hangszóró vezeték érinti egymást vagy az alváz földelését	Szigeteljen le minden csupasz hangszóró vezetéket egymástól és az alváz földelésétől
Az egység kiégeti a biztosítékot (biztosítékokat)	A sárga vagy piros vezeték érinti az alváz földelését	Ellenőrizze a becsípődött vezetéket
	A hangszóró vezetékek érintik az alváz földelését	Ellenőrizze a becsípődött vezetéket
	Helytelen biztosíték érték	Használjon megfelelő értékű biztosítékokat
Az egységnek van hangja (de nincs videó)	A rögzítőfék biztonsági áramköre nincs csatlakoztatva A rögzítőfék nincs behúzva	Ellenőrizze a csatlakozásokat a rögzítőféknél Húzza be a rögzítőféket.
Az IR távirányító nem működik	Lemerült az elem	Cserélje ki az elemet

Az Ön nyilvántartásaihoz
Kérjük, őrizze meg az eredeti vásárlási bizonylatát, és készüljön fel a bizonylat bemutatására abban az esetben, ha szervizre van szüksége, mivel az eredeti bizonylatát tekintik a legjobb vásárlási bizonyítéknak, és az jelzi a Jensen termék vásárlásának dátumát.

Regisztrálja termékét
online a www.jensenmobile.com oldalon.

Műszaki adatok

FM tuner	Hangolási tartomány: 87,5MHz-107,9MHz Használható érzékenység: 10dBf 50dB csendesítési érzékenység: 20dBf Sztereó szeparáció @ 1kHz: 38dB Frekvencia válasz: 30Hz-13kHz
AM tuner	Hangolási tartomány: 530kHz-1710kHz Használható érzékenység: 24uV Frekvencia válasz: 30Hz-2.3kHz
Hátsó USB	Kompatibilitás: High Speed USB 2.0 USB osztály: Tömegtároló osztály
Monitor	Panel mérete: 8" átlós mérés Látószög (fel/le/bal/jobb): 50/70/70/70 Felbontás: 1024 (H) x 600 (V) Fényerő (cd/m 2 ): 500 Kontrasztarány: 500:1 Pixelek: 1,152,000
Általános	Hangszóró kimeneti impedancia: 4 ohm Vonal kimeneti feszültség: 4 volt RMS Vonal kimeneti impedancia: 200 ohm Alváz méretei: 7" X 4.1" X 2" (Sz x Mé x Ma) A tervezés és a műszaki adatok előzetes értesítés nélkül változhatnak.

Biztonsági megjegyzések

Ez egy biztonsági funkció, amely megakadályozza a vezető figyelmének elterelését. A műszerfalba épített videofunkciók csak akkor működnek, ha a jármű parkoló állásban van, és a rögzítőfék be van kapcsolva. A legtöbb joghatóságban törvénytelen, hogy a vezető menet közben videót nézzen.

A BIZTONSÁGI FIGYELMEZTETÉS emlékeztetőül szolgál arra, hogy felelősségteljesen és biztonságosan vezessen mobiltelefon készüléke vagy a készülékkel kompatibilis bármely alkalmazás használata közben.

Erősen ajánlott, hogy a Jensen egységet szakképzett szerelő vagy hivatalos kereskedő szerelje be.

Ez a termék csak 12 VDC negatív földeléssel rendelkező járművekben használható.

A sérülések és károk elkerülése érdekében:

• Győződjön meg arról, hogy az egységet biztonságosan földelte a jármű alvázához.
• Ne távolítsa el az egység felső vagy alsó fedelét.
• Ne szerelje az egységet olyan helyre, ahol közvetlen napfény, túlzott hőhatás vagy fröccsenő víz érheti.
• Ne tegye ki az egységet túlzott ütésnek.
• Biztosíték cseréjekor csak azonos értékű újat használjon. A helytelen értékű biztosíték használata az egység meghibásodását okozhatja.
• A biztosíték cseréjekor a rövidzárlat elkerülése érdekében először húzza ki a kábelköteget.
• Csak a mellékelt hardvert és kábelköteget használja.
• Ha problémái adódnak a telepítés során, forduljon a legközelebbi Jensen márkakereskedőhöz.
• Ha az egység meghibásodik, állítsa vissza az egységet a leírtak szerint. Ha a probléma továbbra is fennáll, forduljon a legközelebbi Jensen márkakereskedőhöz, vagy hívja a műszaki ügyfélszolgálatot az 1-888-921-4088-as számon.
• A monitor tisztításához csak száraz szilikonkendővel vagy más puha kendővel törölje le. Ne használjon merev kendőt vagy oldószereket, például festékhígítót és alkoholt, mert ezek megkarcolhatják a panel felületét és/vagy eltávolíthatják a nyomtatást.
• Amikor az egység hőmérséklete csökken (például télen), a képernyőben lévő folyadékkristály a szokásosnál sötétebbé válik. A normál fényerő az egység használata után egy idő múlva visszatér.
• A gyújtás, az akkumulátor vagy a földelés meghosszabbításakor ügyeljen arra, hogy legalább AWG 16 vagy annál nagyobb autóipari minőségű vezetéket használjon a feszültségesés elkerülése érdekében.
• Ne érintse meg a folyadékkristályt, ha az LCD sérült vagy törött. A folyadékkristály káros lehet az egészségre vagy halálos is lehet. Ha az LCD-ből származó folyadékkristály a testére vagy a ruházatára kerül, azonnal mossa le szappannal.

A monitor/médiálejátszó ("egység") járműbe történő beszerelése után a jármű vezetője nem használhatja ezt az egységet videók nézésével vagy videojátékokkal vezetés közben. Az utasítás be nem tartása a vezető figyelmének eltereléséhez vezethet, ami súlyos sérülést vagy halált okozhat a jármű utasainak vagy a járművön kívüli személyeknek, és/vagy anyagi károkat okozhat.

Számos állam tiltja a monitorok/médiálejátszók telepítését, ha a képernyő látható a vezetőülésből. Ha olyan joghatóságban lakik, amely ilyen törvényt hozott, ezt az egységet nem szabad úgy felszerelni, hogy a képernyő látható legyen a vezetőülésből. Ha ezt az egységet az első konzolba/műszerfalba szereli be, az egységet úgy kell elhelyezni, hogy csak az első utasülés felé nézzen. Az utasítás be nem tartása a vezető figyelmének eltereléséhez vezethet, ami súlyos sérülést vagy halált okozhat a jármű utasainak vagy a járművön kívüli személyeknek, és/vagy anyagi károkat okozhat.

Ezt az egységet úgy tervezték, hogy csak akkor működjön, ha a jármű "Parkoló" állásban van, és a rögzítőfék teljesen be van kapcsolva. Ebből a célból ez az egység tartalmaz egy rögzítőfék-zárolási funkciót, amely megakadályozza az egység működését, ha a jármű nincs "Parkoló" állásban, és/vagy a rögzítőfék nincs teljesen bekapcsolva. Az egység beszerelésekor a szerelőnek csatlakoztatnia kell a rögzítőfék érzékelő vezetékét a rögzítőfék mechanizmushoz, hogy a rögzítőfék-zárolási funkció működőképes legyen. NE egyszerűen földelje le a rögzítőfék érzékelő vezetékét a jármű fém részéhez. A rögzítőfék-zárolási funkció helytelen beszerelése a vezető figyelmének eltereléséhez vezethet, ami súlyos sérülést vagy halált okozhat a vezető utasainak vagy a járművön kívüli személyeknek, és/vagy anyagi károkat okozhat.

A rögzítőfék-zárolási funkció beszerelése után a tulajdonos/felhasználó nem kísérelheti meg a rögzítőfék-zárolási funkció megzavarását/semlegesítését azáltal, hogy

1. részlegesen bekapcsolja a rögzítőféket és/vagy
2. bármilyen olyan eszközt vagy egységet vásárol/használ, amelyet arra terveztek, hogy a szükséges fékjeleket küldje az egységnek.

Az utasítások be nem tartása a vezető figyelmének eltereléséhez vezethet, ami súlyos sérülést vagy halált okozhat a vezető utasainak vagy a járművön kívüli személyeknek, és/vagy anyagi károkat okozhat.

Az egység használata közben tartsa az egység hangerejét elég alacsonyan ahhoz, hogy a jármű utasai hallhassák a közlekedéssel kapcsolatos hangokat, például a rendőrségi és mentőszolgálati járműveket. Az utasítás be nem tartása a vezető figyelmének eltereléséhez vezethet, ami súlyos sérülést vagy halált okozhat a jármű utasainak vagy a járművön kívüli személyeknek, és/vagy anyagi károkat okozhat.

Ügyfélszolgálat

További információkért és a legközelebbi hivatalos szervizközpont helyéért kérjük, vegye fel velünk a kapcsolatot az alábbi módok egyikén:

• Hívjon minket ingyenesen a (888) 921-4088-as számon
  (Hétfőtől péntekig, 9:00-17:00 EST)
• Írjon nekünk e-mailt a cs@jensenmobile.com címre

U.S.A.
Látogasson el a https://www.jensenmobile.com oldalra
1-888-921-4088

Hivatkozások

• iOS - CarPlay - Apple
• Autóhifi - Jensen Mobile
• Autóhifi - Jensen Mobile

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Jensen CAR813 - Médiavevő kézikönyv letöltése

Elérhető nyelvek
