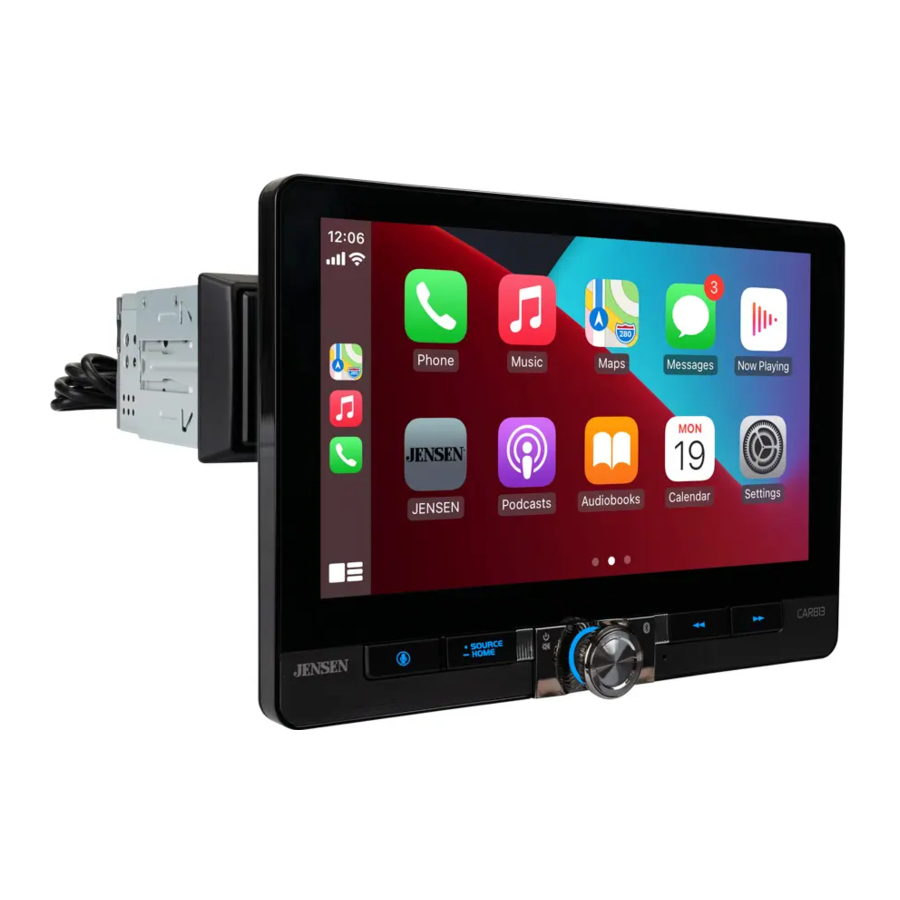

Jensen CAR813 - Manual Penerima Media

Persiapan

Persiapan Pemasangan

Isi Paket

1. Unit Utama
2. Selongsong Pemasangan untuk 1 DIN
3. Kunci Pelepas
4. Kit Sekrup
5. Selongsong sasis untuk pemasangan 2 DIN
6. Cincin Trim
7. Rangkaian Kabel
8. Mikrofon
9. Antena GPS (hanya untuk CarPlay dan Android Auto)

Pemasangan

Sebelum Anda Mulai

• Konsultasikan dengan teknisi yang memenuhi syarat untuk mendapatkan petunjuk. Kami selalu merekomendasikan pemasangan profesional.
• Lepaskan terminal negatif baterai.
• Lepaskan cincin trim dari unit (jika terpasang).
• Masukkan kunci pelepas, dan lepaskan selongsong pemasangan dari penerima.

Catatan: Sebagian besar kendaraan memerlukan kit pemasangan, rangkaian kabel, dan/atau adaptor antena (semua dijual terpisah) untuk memasang unit head dengan benar di kendaraan.

Pasang Selongsong Pemasangan dan Cincin Trim (Langkah #1)

1. Pasang selongsong pemasangan ke dalam kit dasbor (dijual terpisah) atau dasbor, tekuk tab untuk mengamankan selongsong pemasangan.
2. Sambungkan rangkaian kabel, mikrofon, dan antena ke sasis radio.
3. Pasang cincin trim pada tempatnya, pastikan area berlekuk berada di bagian bawah.
4. Geser penerima ke dalam selongsong pemasangan untuk mengamankan.


Menghubungkan LCD ke Sasis (Langkah #2)

Untuk menghubungkan LCD ke unit, dorong perlahan konektor LCD ke sasis penerima hingga Anda mendengar bunyi klik seperti yang ditunjukkan di bawah ini.

Melepaskan LCD dari Sasis

1. Tahan kedua tombol pelepas


2. Tarik panel tampilan dengan lembut ke depan


Memasang Selongsong Sasis 2-DIN (Langkah #1)

Pasang Braket Samping Pemasangan (Langkah #2)

Braket pemasangan yang ditunjukkan di bawah ini atau kit pemasangan kendaraan opsional tidak disertakan

Pasang braket pemasangan ke sasis radio atau ke selongsong sasis 2-DIN tergantung pada pilihan opsi pemasangan seperti yang ditunjukkan pada Langkah #1.

Pemasangan Selesai (Langkah #3)

Rotasi Layar

Diagram Pengkabelan - Input/Output

Catatan:
Saat mengganti sekering, pastikan untuk menggunakan jenis dan ampere yang benar. Menggunakan sekering yang salah dapat menyebabkan kerusakan. Unit ini menggunakan (1) sekering gaya mini ATC 15 amp yang terletak di konektor daya.

Input kamera belakang
Kamera tampilan belakang (tidak termasuk) dapat digunakan dengan input Kamera.

Lokasi Kontrol

Tampilan radio memiliki fungsi dan tampilan berikut:

1. Tombol Aktivasi Suara
2. Sumber/Beranda
3. Daya/Volume/Bisukan
4. Atur Ulang
5. Tombol Sebelumnya
6. Tombol Berikutnya

Pengoperasian Umum

Menyalakan/Mematikan Daya	Tekan sebentar untuk menghidupkan unit. Tekan dan tahan untuk mematikan unit.
Volume	Putar kenop volume untuk memperbesar atau memperkecil level volume.
Bisukan	Tekan sebentar MUTE untuk menonaktifkan audio. Tekan sebentar MUTE lagi untuk kembali ke volume yang dipilih sebelumnya. Memutar kenop volume saat volume dibisukan juga akan membatalkan fungsi bisu.
Mode	Tekan SOURCE untuk menelusuri mode operasi berikut: Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/Camera/EQ/AV/Settings. Catatan: Mode operasi juga dapat diakses dengan memilih ikon yang sesuai dari menu utama.
Menu Utama	Tekan ikon di sudut kiri atas layar untuk menampilkan menu utama OSD. Tekan ikon Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/Camera/EQ/AV/Settings untuk memilih sumber yang diinginkan.
A/V Masuk	Hubungkan perangkat eksternal ke Input A/V Tipe RCA belakang.
USB	Hubungkan drive flash USB ke Input USB belakang.
Atur Ulang	Untuk mengatasi operasi abnormal atau jika unit tidak berfungsi, tekan tombol RESET yang terletak di panel depan seperti yang ditunjukkan di bagian Lokasi Kontrol. Unit akan mengatur ulang prosesor utama ke pengaturan default. Catatan: Gunakan ujung pena untuk mengakses tombol reset dan memulihkan pengaturan perangkat lunak default pabrik.

Dari layar Menu Utama, pilih Setup untuk mengakses menu Pengaturan dan pilih dari delapan kategori yang diwakili oleh ikon di sisi kiri layar: Umum, Audio, Tampilan, Wifi, Bluetooth, Kamera, Wilayah, dan Versi. Pilih kategori, dan sesuaikan salah satu opsi yang tersedia menggunakan layar sentuh.

Umum:

• Bahasa: Pilih antara Bahasa Inggris dan Spanyol.
• Zona Waktu: Pilih zona waktu yang diinginkan.
• Tanggal & Waktu: Sesuaikan hari, bulan, tahun, jam, menit, dan format.
• Waktu Musim Panas: Hidupkan atau Matikan.
• Nada Bip: Hidupkan atau Matikan.
• Penundaan Mati Daya: Pilih 1 detik, 2 detik, 3 detik, atau Mati.
• Default Pabrik: Atur ulang unit ke pengaturan default pabrik.
• Setir Kanan: Hidupkan atau Matikan. Saat item mati, item berada dalam mode setir kiri, dan saat item Hidup, item berada dalam mode setir kanan. Pengaturan default adalah Mati (mode setir kiri).

Audio:

• Keseimbangan/Fader - Pilih untuk menyesuaikan pengaturan keseimbangan/fader.
• Subwoofer - Hidupkan/Matikan Kontrol Subwoofer.
• Frekuensi Subwoofer- Pilih frekuensi subwoofer.
• Level Subwoofer - Pilih subwoofer 0-14 (7 adalah default).
• EQ - Pilih untuk menyesuaikan pengaturan EQ.
• Kenyaringan - Pilih untuk menghidupkan atau mematikan fitur Kenyaringan.
• Volume Default - Pilih untuk menyesuaikan pengaturan volume default.
• Level Sumber - Pilih untuk menyesuaikan pengaturan level sumber.

Tampilan:

• Kontrol Penerangan - Pilih untuk menghidupkan atau mematikan Kontrol Penerangan.
• Level Abu-abu & Kecerahan - Sesuaikan pengaturan Level Abu-abu & Kecerahan untuk Siang dan Malam.
• LED - Pilih warna untuk lampu tombol LED.
• Animasi LED - Pilih untuk menghidupkan atau mematikan Animasi LED.
• Wallpaper - Pilih dari tiga opsi wallpaper.

WiFi: Hidupkan/Matikan WiFi, Atur Ulang Kata Sandi, atau lihat Daftar Perangkat.

Bluetooth: Hidupkan/Matikan Bluetooth, Sambungan Otomatis, dan Jawab Otomatis, lihat Nama Perangkat, dan hapus Nama dan Nomor Buku Telepon.

Kamera: Hidupkan/Matikan Kamera Depan dan Belakang, balik Tampilan Kamera, hidupkan/matikan Bantuan Parkir, sesuaikan pengaturan Bantuan Parkir, dan sesuaikan Penundaan Tampilan Belakang.

Radio: Sesuaikan Wilayah, dan hidupkan/matikan TA dan AF.

Versi: Lihat informasi versi.

Pengoperasian Audio

Menu Penyesuaian Audio

Dari layar Pengaturan, tekan ikon Equalizer (lihat #3 di Kontrol Layar) untuk menyesuaikan Equalizer, (Kontrol Nada 10-Band dan 7 Pengaturan EQ Preset), Suara Surround, dan kontrol Fader / Keseimbangan.

Pengoperasian Tuner AM/FM

	Pengoperasian Radio	Dari menu utama, sentuh Ikon Radio untuk memilih mode tuner AM/FM.
1	Menu Utama	Tekan untuk kembali ke layar Menu Utama.
2	Band	Tekan untuk menelusuri tiga band FM dan dua band AM.
3	Lokal / Jarak	Tekan untuk beralih antara penyetelan lokal atau jarak jauh.
4	Pemindaian Preset	Tekan untuk memindai semua preset yang dapat disetel di band saat ini dan memutarnya selama 3 detik setiap preset.
5	Cari Penyetelan Turun	Tekan untuk secara otomatis menyetel ke frekuensi yang lebih rendah.
6	Papan Tombol	Tekan untuk menampilkan papan tombol.
7	Cari Penyetelan Naik	Tekan untuk secara otomatis menyetel ke frekuensi yang lebih tinggi.
8	Simpan Secara Otomatis	Tekan untuk secara otomatis mencari dan menyimpan enam stasiun terkuat di band saat ini. Sebanyak 18 stasiun FM dan 12 stasiun AM dapat disimpan.
9	Pengaturan Audio	Tekan untuk mengakses dan menyesuaikan pengaturan audio.
10	Stasiun Preset	Untuk menyimpan stasiun sebagai preset di band saat ini, setel ke stasiun yang diinginkan, lalu tekan dan tahan nomor preset yang diinginkan untuk menyimpan. Tekan tombol preset apa pun untuk mengingat dan memulai pemutaran stasiun tersebut. (Tahan tombol ini selama beberapa detik dan tombol ini akan beralih antara AS dan PS)

Operasi USB

	USB	Dari menu utama, sentuh ikon USB di layar utama.
1	Menu Utama	Tekan untuk kembali ke layar Menu Utama.
2	Indikator Mode Saat Ini	Menampilkan sumber yang sedang diputar.
3	Kembali	Tekan untuk kembali ke layar sebelumnya.
4	Nomor File	Menampilkan nomor file saat ini/total.
5	Informasi File	Menampilkan informasi yang tersedia tentang file saat ini.
6	Waktu yang Berlalu	Menampilkan waktu yang telah berlalu/tersisa pada trek saat ini.
7	Pengaturan Audio	Tekan untuk mengakses dan menyesuaikan pengaturan audio.
8	Trek Naik	Tekan untuk melompat ke lagu berikutnya
9	Acak	Tekan untuk mengacak semua trek di folder saat ini dan sekali lagi untuk mengacak semua trek. Tekan lagi untuk keluar dari mode acak.
10	Putar / Jeda	Tekan untuk menjeda atau melanjutkan pemutaran.
11	Trek Turun	Tekan untuk kembali ke awal trek saat ini.
12	Ulangi	Tekan untuk mengulang trek saat ini dan sesuaikan untuk mengulang semua trek di folder saat ini. Tekan lagi untuk keluar dari mode ulangi.

Kompatibilitas Media

Catatan:

• Karena kemajuan teknologi yang berkelanjutan, beberapa drive flash USB mungkin tidak kompatibel dengan unit ini.

Kompatibilitas Media	Jenis file berikut tidak kompatibel: Format MP3 PRO, daftar putar MP3 Format RMP AAC, AAC yang dilindungi, format M4A
Urutan Pemutaran	Urutan pemutaran MP3 dimulai di folder root perangkat USB. Folder kosong atau folder yang tidak menyertakan file MP3 akan dilewati.
Format Perekaman yang Kompatibel	Standar ISO9660: Kedalaman folder bertingkat maksimum adalah 8 (termasuk folder root). Karakter yang valid untuk nama folder/file adalah huruf A-Z (semua huruf besar), angka 0-9, dan "_" (garis bawah). Beberapa karakter mungkin tidak ditampilkan dengan benar, tergantung pada jenis karakternya. Perangkat ini dapat memutar kembali file dalam Joliet dan standar lain yang sesuai dengan ISO9660. MP3 yang ditulis dalam format selain di atas mungkin tidak diputar dan/atau nama file atau nama foldernya mungkin tidak ditampilkan dengan benar.
Catatan	Beberapa file mungkin tidak diputar atau ditampilkan dengan benar, tergantung pada kecepatan sampling dan kecepatan bit.
	Untuk hasil terbaik, gunakan pengaturan berikut saat menyalin file MP3: kecepatan bit konstan 128kbps atau lebih tinggi frekuensi sampling 44.1kHz atau lebih tinggi

Operasi Bluetooth

Sebelum menggunakan Bluetooth		Sebelum Anda dapat menggunakan perangkat Bluetooth untuk melakukan panggilan hands-free atau melakukan streaming audio, perangkat tersebut harus diautentikasi. Ini juga disebut sebagai "memasangkan" perangkat.
Memasangkan Perangkat Baru		Unit memancarkan sinyal pemasangan terus-menerus ketika tidak ada perangkat yang terhubung saat ini. Selesaikan urutan pemasangan dari perangkat Bluetooth Anda. Nama perangkatnya adalah "CAR813". Unit dapat berada dalam mode operasi apa pun saat pemasangan dilakukan. Pada ponsel tertentu, pemasangan mungkin perlu dilakukan lebih dari sekali.
Hubungkan		Unit head akan terhubung secara otomatis ke perangkat yang terakhir terhubung ketika fitur sambungkan diatur ke Auto connect On. Jika fitur sambungkan diatur ke Auto Connect Off, unit head tidak akan terhubung secara otomatis ke perangkat apa pun.
Telepon Bluetooth		Dari menu utama, sentuh Bluetooth di layar. Ikon Bluetooth akan muncul setiap kali perangkat Bluetooth terhubung.
1	Menu Utama	Tekan untuk kembali ke layar Menu Utama.
2	Papan Tombol	Tekan untuk menampilkan papan tombol.
3	Kontak	Tekan untuk menampilkan daftar kontak.
4	Terbaru	Tekan untuk menampilkan daftar panggilan terbaru.
5	Perangkat	Tekan untuk menampilkan daftar perangkat.
6	Nomor Telepon	Menampilkan nomor telepon saat ditelepon.
7	Backspace	Tekan untuk menghapus saat menelepon nomor telepon.
8	Panggil	Tekan untuk menghubungkan panggilan.
9	Papan Tombol Telepon	Gunakan Papan Tombol Telepon untuk memasukkan nomor telepon.

10	Akhiri Panggilan	Tekan untuk mengakhiri panggilan yang sedang berlangsung atau menolak panggilan masuk.
11	Mikrofon	Tekan untuk mengaktifkan atau menonaktifkan suara Mikrofon.
12	Papan Tombol Telepon	Tekan untuk memasukkan nomor telepon.
13	Transfer Audio	Tekan untuk mentransfer audio antara unit dan telepon seluler.
14	Trek Turun	Tekan ikon untuk kembali ke awal trek saat ini.
15	Putar / Jeda	Tekan ikon untuk menjeda atau melanjutkan pemutaran.
16	Trek Naik	Sentuh ikon untuk melompat ke lagu berikutnya.
17	Musik Bluetooth	Tekan untuk mentransfer audio antara unit dan telepon seluler.

Pengaturan Orientasi Mengemudi

Untuk meningkatkan pengalaman mengemudi, CAR813 memungkinkan pengguna untuk mengonfigurasi Apple CarPlay dan Android Auto untuk kendaraan Kemudi Kiri (LHD) atau Kemudi Kanan (RHD). Untuk memilih konfigurasi yang diinginkan, pilih LHD atau RHD dari menu Pengaturan.

Catatan: Jika Anda mengubah pengaturan untuk mode Kemudi Kanan atau mode Kemudi Kiri saat telepon terhubung ke receiver, lepaskan telepon dari receiver dan sambungkan kembali.

Opsi konfigurasi yang dihasilkan ditunjukkan di bawah ini:

Operasi Apple CarPlay ®

Apple CarPlay adalah antarmuka cerdas untuk iPhone, yang memungkinkan Anda untuk mengontrol musik, navigasi, telepon, dan aplikasi perpesanan dengan suara (melalui Siri) - secara signifikan mengurangi gangguan pengemudi.

Telepon - Gunakan Siri untuk melakukan panggilan, mengembalikan panggilan tak terjawab, mendengarkan pesan suara, dan melihat ID penelepon di layar receiver.

Pesan - Minta Siri untuk mengirim, membaca, dan membalas pesan teks. Operasi hands-free ini meminimalkan gangguan dan memungkinkan Anda untuk tetap memegang kemudi dan mata tetap di jalan.

Musik - Akses musik berdasarkan artis, lagu, daftar putar, dan lainnya melalui layar sentuh receiver atau melalui Siri. Receiver akan mencerminkan layar iPhone dengan informasi artis dan trek.

Peta - Gunakan Siri untuk meminta petunjuk arah belokan demi belokan – cari berdasarkan alamat atau tempat menarik. Apple Maps akan dicerminkan di layar, termasuk informasi lalu lintas dan perkiraan waktu ke tujuan.

Perangkat yang Kompatibel

Dibuat untuk model iPhone:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

Memulai Apple CarPlay

Deskripsi Koneksi CarPlay Nirkabel.

1. Masukkan UI utama dan klik BT Phone untuk masuk ke antarmuka Bluetooth;
2. Klik Refresh untuk mencari Bluetooth terdekat, klik Pair untuk mencocokkan Bluetooth;
3. Buka WLAN iPhone untuk terhubung ke mobil, setelah koneksi berhasil, ikon Apple CarPlay di daftar perangkat akan muncul, dan koneksi Apple CarPlay berhasil;
4. Masukkan antarmuka Apple CarPlay, klik fungsi Telepon/Musik/Peta/Informasi/dll.

Catatan: Untuk alasan keamanan, fitur Apple CarPlay dibatasi saat mengemudi dan akan bervariasi dengan setiap aplikasi yang mendukung Apple CarPlay. Fungsi yang tersedia ditentukan oleh masing-masing penyedia aplikasi. Untuk informasi lebih lanjut, kunjungi www.apple.com/ios/carplay.

Catatan: Fungsi iPhone tertentu mungkin ilegal saat mengemudi di lokasi Anda. Pastikan untuk membiasakan diri dengan hukum setempat dan negara bagian mengenai perangkat seluler. Jika ragu, hentikan dan parkirkan kendaraan Anda sebelum menggunakan perangkat apa pun.

Ketika menu Apple CarPlay ditampilkan, tombol home di sudut kiri bawah berfungsi seperti tombol home di iPhone Anda.

Tekan dan tahan untuk memanggil Siri dan memulai perintah suara Anda.

Kapan saja selama operasi Apple CarPlay, Anda dapat menekan tombol ini sebentar untuk kembali ke layar menu utama Apple CarPlay.

Tekan tombol Aplikasi apa pun di menu utama Apple CarPlay untuk mengakses operasi tersebut secara langsung. Toolbar di sisi kiri layar menampilkan waktu, kekuatan sinyal, dan pintasan ke aplikasi paling populer - Telepon, Musik, dan Navigasi - sehingga dapat diakses dengan cepat dan mudah tanpa kembali ke menu utama.

Mengendalikan Apple CarPlay

Kontrol dasar berikut akan mengoperasikan banyak fitur standar Apple CarPlay.

Sentuh - Tekan sebentar opsi yang diinginkan.

Geser - Geser sebentar ke arah yang diinginkan.

Seret - Tekan, tahan, dan seret ke lokasi yang diinginkan.

Keluar dari Apple CarPlay

Melepaskan iPhone Anda akan secara otomatis keluar dari mode Apple CarPlay. Untuk keluar dari mode Apple CarPlay saat telepon Anda masih terhubung, tekan kenop Daya/Volume sebentar, dan menu utama unit akan ditampilkan.

Pengoperasian Android Auto™

Android Auto menghadirkan aplikasi yang paling berguna ke layar ponsel Anda atau tampilan mobil yang kompatibel, dalam format yang memudahkan Anda untuk tetap fokus utama pada mengemudi. Anda dapat mengontrol hal-hal seperti navigasi dan peta, panggilan dan pesan teks, serta musik.

Google Assistant
Dengan Google Assistant di Android Auto, Anda dapat mengarahkan pandangan ke jalan dan tangan Anda tetap memegang kemudi sambil menggunakan suara Anda untuk membantu Anda dalam menjalani hari. Cukup ucapkan, "Ok Google," atau di mobil yang kompatibel, tekan lama tombol kontrol suara pada kemudi Anda.

Navigasi
Dapatkan peringatan lalu lintas waktu nyata untuk menghindari bahaya, jebakan kecepatan, dan temukan rute tercepat. Atau beristirahatlah dan temukan makanan ringan di sepanjang jalan.

Panggilan & Pesan
Google Assistant memungkinkan Anda untuk tetap terhubung saat Anda mengemudi. Asisten Anda dapat membantu Anda memanggil nomor telepon dari kontak Anda, mengobrol dengan aplikasi favorit Anda, membacakan pesan Anda dengan lantang dan membalas pesan teks, menjaga tangan Anda tetap di kemudi.

Perangkat yang Kompatibel

Android Auto memerlukan aplikasi Android Auto dari Google Play yang diinstal pada ponsel cerdas Android yang menjalankan Android Lollipop 5.0 atau lebih tinggi.

Penggunaan tertentu pada ponsel cerdas mungkin tidak legal saat mengemudi di wilayah hukum Anda, jadi Anda harus menyadari dan mematuhi batasan tersebut. Jika ragu tentang fungsi tertentu, lakukan hanya saat mobil diparkir. Tidak boleh ada fitur yang digunakan kecuali aman untuk melakukannya dalam kondisi mengemudi yang Anda alami.

Memulai Android Auto

Deskripsi Koneksi Nirkabel Android Auto.

1. Masuk ke UI utama dan klik BT Phone untuk masuk ke antarmuka Bluetooth;
2. Klik Refresh untuk mencari Bluetooth terdekat, Sebaiknya aktifkan WLAN Ponsel Anda sebelum Anda terhubung ke Bluetooth, jika tidak koneksi akan gagal;
3. Klik Pair untuk mencocokkan Bluetooth, maka akan ada pemberitahuan untuk memilih pengaturan dan memilih Ponsel Anda, dan koneksi Android Auto berhasil;
4. Masuk ke antarmuka Android Auto, klik fungsi Telepon/ Musik/Peta/ Informasi/dll.

Catatan: Saat perangkat untuk Android Auto terhubung ke unit ini, perangkat juga terhubung melalui Bluetooth pada saat yang sama. Jika lima perangkat sudah dipasangkan, pesan yang mengonfirmasi apakah akan menghapus perangkat yang terdaftar ditampilkan. Jika Anda ingin menghapus perangkat, sentuh [Setuju]. Jika Anda ingin menghapus perangkat lain, sentuh [Pengaturan BT] dan hapus perangkat secara manual.

Catatan: Jika Android Auto diaktifkan selama panggilan di telepon seluler selain perangkat yang kompatibel dengan Android Auto, koneksi Bluetooth akan beralih ke perangkat yang kompatibel dengan Android Auto setelah panggilan.

Menggunakan Android Auto

Layar beranda Android Auto menampilkan informasi yang dipersonalisasi, seperti waktu ke tujuan Anda, pengingat, panggilan terbaru, pesan masuk, lagu yang sedang Anda dengarkan, dan kartu Google Now.

Saat menu Android Auto ditampilkan, Anda dapat mengucapkan "OK Google" atau memilih mikrofon di sudut kanan atas untuk berbicara dengan Google.

1. Aplikasi Terbaru
2. Google Assistant
3. Google Maps
4. YouTube
5. Telepon
6. Pengaturan

Keluar dari Android Auto

Untuk keluar dari Android Auto, tekan tombol Exit (Keluar). Memutuskan sambungan telepon Android Anda akan secara otomatis keluar dari mode Android Auto.

Input RCA Belakang

A/V IN
Sambungkan sumber audio/video opsional ke input RCA (belakang).
Sesuaikan volume pada sumber audio eksternal sesuai kebutuhan (jika terhubung ke output headphone perangkat).

Pengoperasian Kamera Depan dan Belakang - (Opsional)

Menggunakan Kamera	Sambungkan kamera opsional ke Input Kamera depan atau belakang. Lihat diagram pengkabelan untuk detailnya.
Pemilihan Otomatis	Unit akan secara otomatis memilih mode kamera saat terhubung ke sirkuit lampu mundur.
	Sentuh ikon CAMERA (KAMERA) pada Menu Utama (saat diaktifkan) untuk memilih mode kamera. Sentuh area kiri atas layar untuk kembali ke Menu Utama untuk mematikan fitur ini.

Catatan: Mode manual adalah untuk kamera khusus yang terhubung ke kabel pengapian 12VDC+ dan selalu menyala saat mengemudi, tidak dimaksudkan untuk kamera yang terhubung ke lampu mundur kendaraan.

Menyesuaikan Gambar Layar Kamera Depan dan Belakang

Jika kamera depan atau belakang Anda tampaknya memiliki gambar terbalik pada tampilan radio, buka bagian Kamera di menu Pengaturan untuk membalikkan gambar kamera. Untuk melakukan ini, alihkan fungsi "Rear Camera View Reverse" (Balikkan Tampilan Kamera Belakang) atau "Front Camera View Reverse" (Balikkan Tampilan Kamera Depan) untuk mengoreksi sudut pandang kamera.

Pengoperasian Input SWC

Antarmuka SWC bawaan kompatibel dengan modul kontrol roda kemudi PAC.
PAC SWI-RC direkomendasikan. Adaptor pihak ketiga harus digunakan agar CAR813 kompatibel dengan kontrol roda kemudi apa pun. Kontrol berikut tersedia untuk sebagian besar kendaraan.

1. Preset Atas/Bawah
2. Mode
3. Cari/Lacak Naik (+)
4. Cari/Lacak Turun (-)
5. Bisukan
6. Volume Naik (+)
7. Volume Turun (-)
8. Band
9. Bicara BT
10. Akhiri BT

Catatan: Tidak semua fungsi roda kemudi OE dapat didukung oleh CAR813.

Petunjuk Pemasangan PAC SWI-RC

1. Setel "Sakelar Pilih Radio". Setel SWI-RC ke posisi 7 - "Pioneer/Lainnya/Sony".
2. Untuk memprogram, gunakan urutan pemetaan fungsi radio Pioneer/Sony/Lainnya untuk unit Jensen.
3. Saat memprogram SWI-RC, jika suatu fungsi tidak didukung (atau tidak diinginkan), maka fungsi tersebut HARUS dilewati sesuai petunjuk PAC SWI-RC.
4. Fungsi SWC HARUS diprogram dalam urutan yang benar sesuai petunjuk urutan pemetaan fungsi radio PAC SWI-RC.

Urutan Fungsi	Pemetaan Fungsi	SWI-RC (Referensi 3.3VDC)
		Tegangan Pin Tengah (Cincin) (Pilih Fungsi)	Tegangan Pin Ujung
1	Preset Atas/Bawah	L 0.0V	1.54/1.81
2	Mode	H 3.3V	0.6
3	Cari + / Lacak +	H 3.3v	1.54
4	Cari - / Lacak -	H 3.3v	1.81
5	Bisukan	H 3.3v	1.01
6	Volume +	H 3.3v	2.07
7	Volume -	H 3.3v	2.32
8	Band	H 3.3v	2.73
9	Bicara BT	L 0.0V	0.60
10	Akhiri BT	L 0.0V	1.01

Pemecahan Masalah

Umum

Masalah	Penyebab	Tindakan
Unit tidak mau menyala (tidak ada daya)	Kabel kuning tidak terhubung atau tegangan salah Kabel merah tidak terhubung atau tegangan salah	Periksa koneksi untuk tegangan yang benar (11~16VDC)
	Kabel hitam tidak terhubung	Periksa koneksi ke ground
	Sekering putus	Ganti sekering
Unit memiliki daya (tetapi tidak ada suara)	Kabel speaker tidak terhubung	Periksa koneksi di speaker
	Satu atau lebih kabel speaker saling bersentuhan atau menyentuh ground sasis	Isolasi semua kabel speaker telanjang dari satu sama lain dan ground sasis
Unit meniup sekering	Kabel kuning atau merah menyentuh ground sasis	Periksa kabel yang terjepit
	Kabel speaker menyentuh ground sasis	Periksa kabel yang terjepit
	Peringkat sekering salah	Gunakan sekering dengan peringkat yang benar
Unit memiliki audio (tetapi tidak ada video)	Sirkuit keselamatan rem parkir tidak terhubung Rem parkir tidak diterapkan	Periksa koneksi di rem parkir Terapkan rem parkir.
Remote IR tidak berfungsi	Baterai habis	Ganti baterai

Untuk Catatan Anda
Harap simpan bukti penjualan asli Anda dan bersiaplah untuk memberikan bukti ini jika Anda memerlukan layanan, karena bukti asli Anda dianggap sebagai bukti pembelian terbaik dan menunjukkan tanggal Anda membeli produk Jensen Anda.

Daftarkan Produk Anda
secara online di www.jensenmobile.com.

Spesifikasi

Tuner FM	Rentang penyetelan: 87.5MHz-107.9MHz Sensitivitas yang dapat digunakan: 10dBf Sensitivitas senyap 50dB: 20dBf Pemisahan stereo @ 1kHz: 38dB Respons frekuensi: 30Hz-13kHz
Tuner AM	Rentang penyetelan: 530kHz-1710kHz Sensitivitas yang dapat digunakan: 24uV Respons frekuensi: 30Hz-2.3kHz
USB Belakang	Kompatibilitas: USB 2.0 Kecepatan Tinggi Kelas USB: Kelas penyimpanan massal
Monitor	Ukuran panel: Ukuran diagonal 8" Sudut pandang (atas/bawah/kiri/kanan): 50/70/70/70 Resolusi: 1024 (H) x 600 (V) Kecerahan (cd/m 2 ): 500 Rasio kontras: 500:1 Piksel: 1,152,000
Umum	Impedansi keluaran speaker: 4 ohm Tegangan keluaran saluran: 4 volt RMS Impedansi keluaran saluran: 200 ohm Dimensi sasis: 7" X 4.1" X 2" (L x D x T) Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Catatan Keselamatan

Ini adalah fitur keselamatan untuk mencegah pengemudi terganggu. Fungsi video di dasbor hanya akan beroperasi saat kendaraan dalam posisi Parkir dan rem parkir diaktifkan. Adalah ilegal di sebagian besar wilayah hukum bagi pengemudi untuk menonton video saat kendaraan bergerak.

PEMBERITAHUAN KESELAMATAN adalah pengingat untuk berkendara secara bertanggung jawab dan aman saat menggunakan perangkat telepon seluler Anda, atau aplikasi apa pun yang kompatibel dengan unit ini.

Sangat disarankan agar unit Jensen Anda dipasang oleh pemasang profesional atau dealer resmi.

Produk ini hanya untuk digunakan di kendaraan dengan ground negatif 12VDC saja.

Untuk mencegah kerusakan atau cedera:

• Pastikan untuk menanahkan unit dengan aman ke ground sasis kendaraan.
• Jangan lepaskan penutup atas atau bawah unit.
• Jangan pasang unit di tempat yang terkena sinar matahari langsung, panas berlebihan, atau kemungkinan percikan air.
• Jangan membuat unit mengalami guncangan berlebihan.
• Saat mengganti sekring, gunakan hanya yang baru dengan peringkat yang benar. Menggunakan sekring dengan peringkat yang salah dapat menyebabkan unit tidak berfungsi.
• Untuk mencegah korsleting saat mengganti sekring, lepaskan dulu harness kabel.
• Gunakan hanya perangkat keras dan harness kabel yang disediakan.
• Jika Anda mengalami masalah selama pemasangan, hubungi dealer Jensen terdekat Anda.
• Jika unit tidak berfungsi, setel ulang unit seperti yang dijelaskan. Jika masalah masih berlanjut, hubungi dealer Jenses terdekat Anda atau hubungi bantuan teknis @ 1-888-921-4088.
• Untuk membersihkan monitor, bersihkan hanya dengan kain silikon kering atau kain lembut lainnya. Jangan gunakan kain kaku atau pelarut seperti tiner cat dan alkohol, karena ini dapat menggores permukaan panel dan/atau menghilangkan cetakan.
• Saat suhu unit turun (seperti di musim dingin), kristal cair di dalam layar akan menjadi lebih gelap dari biasanya. Kecerahan normal akan kembali setelah unit digunakan beberapa saat.
• Saat memperpanjang pengapian, baterai atau kabel ground, pastikan untuk menggunakan kabel kelas otomotif dengan minimal AWG 16 atau lebih untuk mencegah penurunan voltase.
• Jangan sentuh cairan kristal cair jika LCD rusak atau pecah. Cairan kristal cair dapat berbahaya bagi kesehatan Anda atau fatal. Jika cairan kristal cair dari LCD mengenai tubuh atau pakaian Anda, segera cuci dengan sabun.

Setelah pemasangan monitor/pemutar media ("unit") ini ke dalam kendaraan, pengemudi kendaraan tidak boleh mengoperasikan unit ini dengan menonton video atau bermain video game saat mengemudi. Kegagalan untuk mengikuti instruksi ini dapat menyebabkan pengemudi terganggu yang dapat mengakibatkan cedera serius atau kematian bagi penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Beberapa negara bagian melarang pemasangan monitor/pemutar media jika layar terlihat dari kursi pengemudi. Jika Anda tinggal di wilayah hukum yang telah memberlakukan undang-undang tersebut, unit ini tidak boleh dipasang sehingga layar terlihat dari kursi pengemudi. Saat memasang unit ini di konsol/dasbor depan, unit harus diposisikan agar menghadap hanya ke kursi penumpang depan. Kegagalan untuk mengikuti instruksi ini dapat menyebabkan pengemudi terganggu yang dapat mengakibatkan cedera serius atau kematian bagi penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Unit ini dirancang agar dapat dioperasikan hanya saat kendaraan dalam posisi "Parkir" dan rem parkir terpasang penuh. Untuk tujuan ini, unit ini menyertakan fitur penguncian rem parkir yang melarang unit beroperasi jika kendaraan tidak dalam posisi "Parkir" dan/atau rem parkir tidak terpasang penuh. Saat memasang unit ini, pemasang harus menghubungkan kabel deteksi rem parkir ke mekanisme rem parkir agar fitur penguncian rem parkir dapat dioperasikan. JANGAN hanya menanahkan kabel deteksi rem parkir ke bagian logam kendaraan. Kegagalan untuk memasang fitur penguncian rem parkir dengan benar dapat menyebabkan pengemudi terganggu yang dapat mengakibatkan cedera serius atau kematian bagi penumpang pengemudi atau orang di luar kendaraan dan/atau kerusakan properti.

Setelah fitur penguncian rem parkir dipasang, pemilik/pengguna tidak boleh mencoba mengganggu/menetralkan fitur penguncian rem parkir dengan

1. memasang rem parkir sebagian dan/atau
2. membeli/menggunakan perangkat atau unit apa pun yang dirancang untuk mengirim sinyal rem yang diperlukan ke unit.

Kegagalan untuk mengikuti instruksi ini dapat menyebabkan pengemudi terganggu yang dapat mengakibatkan cedera serius atau kematian bagi penumpang pengemudi atau orang di luar kendaraan dan/atau kerusakan properti.

Saat mengoperasikan unit ini, jaga agar tingkat volume unit cukup rendah sehingga penumpang kendaraan dapat mendengar suara yang berhubungan dengan lalu lintas seperti polisi dan kendaraan darurat. Kegagalan untuk mengikuti instruksi ini dapat menyebabkan pengemudi terganggu yang dapat mengakibatkan cedera serius atau kematian bagi penumpang kendaraan atau orang di luar kendaraan dan/atau kerusakan properti.

Dukungan Pelanggan

Untuk informasi lebih lanjut dan untuk lokasi pusat layanan resmi terdekat, silakan hubungi kami melalui salah satu metode berikut:

• Hubungi kami bebas pulsa di (888) 921-4088
  (Senin-Jumat, 9:00 pagi hingga 5:00 sore EST)
• Kirim email kepada kami di cs@jensenmobile.com

A.S.
Kunjungi https://www.jensenmobile.com
1-888-921-4088

Referensi

• iOS - CarPlay - Apple
• Car Stereo - Jensen Mobile
• Car Stereo - Jensen Mobile

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Jensen CAR813 - Manual Penerima Media

Bahasa yang tersedia
