Persiapan

Sebelum Anda Memulai

Lepaskan terminal negatif baterai. Konsultasikan dengan teknisi yang berkualifikasi untuk mendapatkan petunjuk.
Hindari memasang unit di tempat yang terkena suhu tinggi, seperti dari sinar matahari langsung, atau di tempat yang terkena debu, kotoran, atau getaran berlebihan.

Memulai

Masukkan kunci yang disertakan ke dalam slot seperti yang ditunjukkan, dan geser unit keluar dari selongsong pemasangan.
Pasang selongsong pemasangan ke dalam lubang, tekuk tab untuk mengamankan.
Sambungkan kabel. Konsultasikan dengan teknisi yang berkualifikasi jika Anda tidak yakin.
Kendaraan tertentu mungkin memerlukan kit pemasangan dan/atau adaptor kabel (dijual terpisah).
Sambungkan kembali terminal negatif baterai, dan uji untuk pengoperasian yang benar.
Pasang cincin trim pada tempatnya (jika diperlukan).
Geser unit ke dalam selongsong pemasangan untuk mengamankan.

METODE PEMASANGAN DIN MUAT DEPAN YANG KHAS

Diagram Pengkabelan - Input/Output

Catatan:
Saat mengganti sekering, pastikan untuk menggunakan jenis dan ampere yang benar. Menggunakan sekering yang salah dapat menyebabkan kerusakan. Unit menggunakan (1) sekering gaya mini ATC 10 amp yang terletak pada konektor daya.

Catatan Pengkabelan:
Input kamera belakang
Kamera tampilan belakang (tidak termasuk) dapat digunakan dengan input Camera.

OPERASI

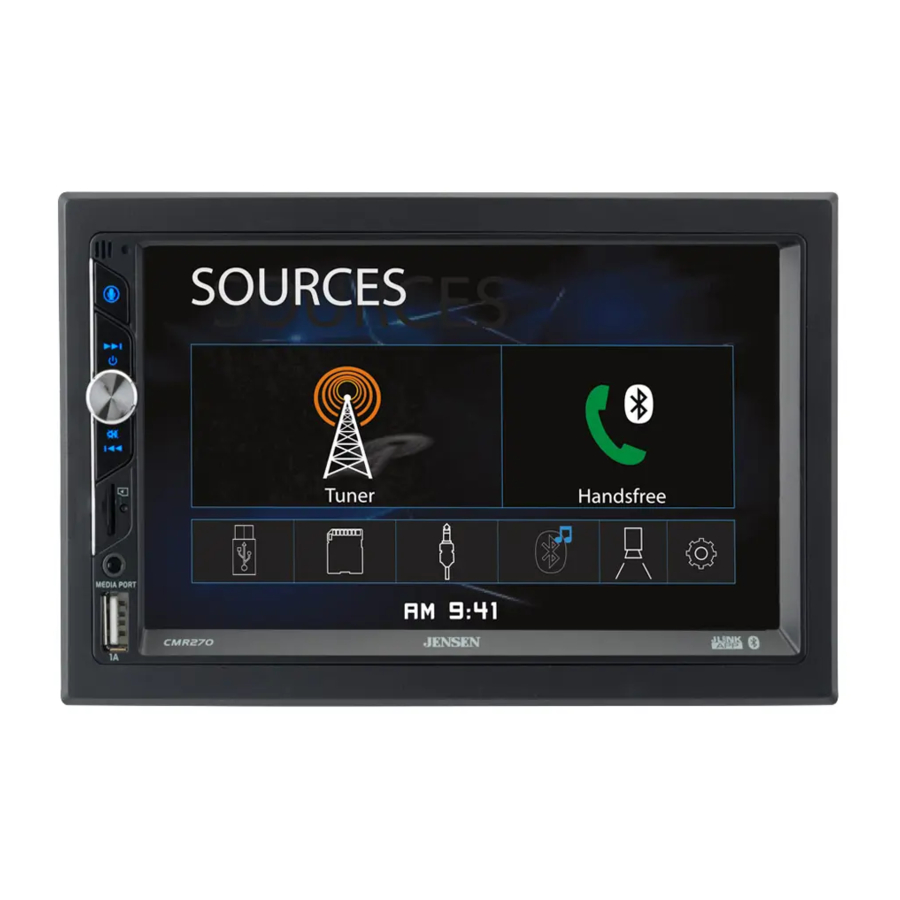

Lokasi Kontrol

Tombol Aktivasi Suara
Naikkan Tune/Trek
Daya/Volume/Bisukan
Turunkan Tune/Trek
Slot Kartu microSD
Reset
Input Tambahan
Port USB

Operasi Umum

Daya Hidup/Mati		Tekan sebentar untuk menghidupkan unit. Tekan dan tahan untuk mematikan unit.
Volume		Putar kenop volume untuk memperbesar atau memperkecil tingkat volume.
Bisukan		Tekan sebentar MUTE untuk menonaktifkan suara. Tekan sebentar MUTE lagi untuk kembali ke volume yang dipilih sebelumnya. Memutar kenop volume saat volume dibisukan juga akan membatalkan fungsi bisu.
Mode		Tekan MODE untuk menelusuri semua mode input yang tersedia: Radio, microSD, USB, Telepon Bluetooth, Musik Bluetooth, Input Tambahan, Kamera Belakang, dan Pengaturan. Mode operasi ditunjukkan pada tampilan dan/atau monitor. Perangkat USB dan kartu microSD opsional harus terhubung/dimasukkan agar muncul dalam string pemilihan mode.
Input Tambahan		Hubungkan perangkat audio/video eksternal ke input tambahan 3,5 mm pada panel depan.
Input USB		Masukkan perangkat USB untuk memutar file audio MP3 atau FLAC.
Kartu microSD		Masukkan kartu microSD ke dalam slot kartu microSD untuk memutar file audio MP3 atau FLAC.
Menu Utama		Tekan ikon rumah di sudut kiri atas untuk mengakses layar Menu Utama.
Reset		Untuk mengatasi operasi abnormal atau jika unit tidak dapat dioperasikan, gunakan ujung pena untuk menekan tombol RESET. Unit akan mengatur ulang prosesor utama ke pengaturan default.
Menu Pengaturan		Dari layar Menu Utama, pilih Pengaturan untuk mengakses menu Pengaturan dan pilih dari tiga kategori yang diwakili oleh ikon di sisi kiri layar: Pengaturan, Audio, dan Bluetooth.
		Pengaturan: Pengaturan Waktu - Akses dan sesuaikan pengaturan tanggal dan waktu. Bip - Hidupkan atau matikan bip yang terdengar. Kamera - Hidupkan atau matikan input kamera belakang. Kenyaringan - Tekan untuk menghidupkan atau mematikan fitur Kenyaringan. Area Radio - Sesuaikan opsi radio berikut: USA, Asia, Eropa, atau Amerika Selatan. Kalibrasi - Ikuti petunjuk untuk mengkalibrasi layar sentuh. Versi - Lihat nomor versi unit saat ini. Pulihkan default - Tekan untuk memulihkan unit ke pengaturan pabrik.
		Audio: Efek Suara - Sesuaikan pengaturan EQ, Treble/Bass, atau Balance/Fader.
		Bluetooth: Hubungkan Otomatis - Hidupkan atau matikan fitur Hubungkan Otomatis. Jawab Otomatis - Hidupkan atau matikan fitur Jawab Otomatis.
Kontrol Layar Sentuh		Kontrol layar sentuh di bagian bawah setiap layar memungkinkan akses langsung ke fitur-fitur penting selama mode operasi apa pun.
1	Peredup	Tekan untuk meredupkan tampilan.
2	Aktivasi Suara	Tekan untuk menggunakan fitur Aktivasi Suara.
3	Audio	Tekan untuk menyesuaikan opsi audio seperti EQ, Treble/Bass, atau Balance/Fader.
4	Navigasi	Tekan untuk langsung mengakses aplikasi Navigasi.
5	Pengaturan	Tekan untuk mengakses menu pengaturan.

Operasi Tuner AM/FM

	Operasi Radio	Pilih ikon Radio dari layar Menu Utama.
1	Menu Utama	Tekan untuk kembali ke layar Menu Utama.
2	Indikator Mode Saat Ini	Menampilkan mode operasi saat ini.
3	Turunkan Frekuensi Tune	Tekan dan tahan << untuk mencari frekuensi yang lebih rendah. Tekan << sebentar untuk menurunkan tune unit satu langkah pada satu waktu.
4	Band	Tekan di antara 2 band AM dan 3 FM.
5	Lokal / Jarak	Tekan untuk beralih antara penyetelan Lokal dan Jarak.
6	Naikkan Frekuensi Tune	Tekan dan tahan >> untuk mencari frekuensi yang lebih tinggi. Tekan >> sebentar untuk menaikkan tune unit satu langkah pada satu waktu.
7	Stereo	Tekan untuk beralih antara penyetelan Stereo dan Mono.
8	Stasiun Preset	Tekan dan tahan untuk mengatur stasiun saat ini di tempat preset itu. Tekan sebentar untuk memanggil preset yang diinginkan dan memulai pemutaran.
9	AS/PS	Tekan untuk memindai preset dan mendengarkan 10 detik pertama dari setiap preset. Tekan lagi untuk berhenti memindai dan mendengarkan stasiun. Tekan dan tahan untuk secara otomatis menemukan dan menyimpan stasiun terkuat sebagai preset.

Operasi Kartu USB/microSD

Operasi USB/microSD		Untuk memutar file audio dari perangkat USB atau kartu microSD, masukkan perangkat dan pemutaran akan dimulai secara otomatis. Untuk kembali ke pemutaran kartu USB atau microSD dari mode operasi lain, pilih ikon yang sesuai dari Menu Utama. Pemutaran USB - Masukkan perangkat USB ke dalam slot USB di sisi unit. Pemutaran Kartu microSD - Masukkan kartu microSD ke dalam slot microSD di bagian atas unit. Saat memasukkan kartu microSD, label harus menghadap ke atas.
1	Menu Utama	Tekan untuk kembali ke layar Menu Utama.
2	Indikator Mode Saat Ini	Menampilkan mode operasi saat ini.
3	Ulangi	Tekan untuk memilih opsi pengulangan: Ulangi 1, Ulangi Folder, atau Ulangi Mati.
4	Acak	Tekan untuk mengaktifkan atau menonaktifkan pemutaran acak.
5	File / Trek Sebelumnya	Tekan untuk kembali ke file atau trek sebelumnya.
6	Putar / Jeda	Tekan untuk menjeda atau melanjutkan pemutaran.
7	File / Trek Berikutnya	Tekan untuk maju ke file atau trek berikutnya.
8	Folder Turun	Tekan untuk maju ke folder berikutnya.
9	Folder Naik	Tekan untuk kembali ke folder sebelumnya.
10	Pencarian Langsung	Tekan untuk langsung memasukkan nomor file untuk memulai pemutaran file tersebut.

Kompatibilitas Media - Kartu USB/microSD

Catatan:

Karena kemajuan teknologi yang berkelanjutan, beberapa flash drive USB dan/atau kartu microSD mungkin tidak kompatibel dengan unit ini.

Kompatibilitas Media

Kompatibilitas Media	Jenis file berikut tidak kompatibel: Format MP3 PRO, daftar putar MP3 Format RMP Format WAV Format WMV AAC, AAC yang dilindungi, format M4A
Urutan Pemutaran	Urutan pemutaran MP3 dimulai di folder root flash drive USB atau kartu microSD. Folder kosong atau folder yang tidak menyertakan file MP3/FLAC akan dilewati.
Format Perekaman yang Kompatibel	Standar ISO9660: Kedalaman folder bertingkat maksimum adalah 8 (termasuk folder root). Karakter yang valid untuk nama folder/file adalah huruf A-Z (semua huruf besar), angka 0-9, dan "_" (garis bawah). Beberapa karakter mungkin tidak ditampilkan dengan benar, tergantung pada jenis karakternya.
Catatan	Beberapa file mungkin tidak diputar atau ditampilkan dengan benar, tergantung pada laju pengambilan sampel dan laju bit. Untuk hasil terbaik, gunakan pengaturan berikut saat menyalin file MP3: Laju bit konstan 128kbps atau lebih tinggi Frekuensi pengambilan sampel 44.1kHz atau lebih tinggi

Operasi Bluetooth

Persiapan		Sebelum Anda dapat menggunakan perangkat Bluetooth, perangkat tersebut harus dipasangkan dan disambungkan. Pastikan Bluetooth diaktifkan pada perangkat Anda sebelum Anda memulai proses pemasangan.
Memasangkan Perangkat Baru		Unit menyiarkan sinyal pemasangan terus-menerus saat tidak ada perangkat yang terhubung saat ini. Selesaikan urutan pemasangan dari perangkat Bluetooth Anda. Lihat manual pemilik untuk perangkat Anda untuk detail lebih lanjut. Nama perangkat adalah "CMR270". Kode sandi Bluetooth adalah "0000". Unit dapat berada dalam mode operasi apa pun saat pemasangan dilakukan. Pada ponsel tertentu, pemasangan mungkin perlu dilakukan lebih dari sekali.
Menghubungkan Perangkat yang Dipasangkan		Sebagian besar perangkat Bluetooth mendukung fitur sambung otomatis dan akan tersambung secara otomatis jika perangkat berada dalam jangkauan saat unit dihidupkan. Jika perangkat Anda sebelumnya dipasangkan tetapi tidak tersambung, masukkan menu pengaturan Bluetooth dan hidupkan Sambung Otomatis.
Telepon Bluetooth		Untuk mengakses telepon, pilih Telepon Bluetooth dari Menu Utama atau tekan ikon telepon dari mode operasi apa pun.
1	Menu Utama	Tekan untuk kembali ke layar Menu Utama.
2	Papan Tombol Telepon	Gunakan papan tombol telepon untuk menghubungi nomor telepon yang diinginkan. Atau, nomor dapat dihubungi langsung dari telepon.
3	Indikator Mode Saat Ini	Menampilkan mode operasi saat ini.
4	Telepon Bluetooth	Tekan untuk mengakses telepon Bluetooth.
5	Musik Bluetooth	Tekan untuk mengakses musik Bluetooth.
6	Perangkat yang Tersedia	Tekan untuk melihat daftar perangkat yang tersedia.
7	Bicara	Tekan untuk menyambungkan panggilan.
8	Akhiri Panggilan	Tekan untuk mengakhiri panggilan.

9	Peredup	Tekan untuk meredupkan tampilan.
10	Audio	Tekan untuk menyesuaikan opsi Audio.
11	Pengaturan	Tekan untuk mengakses menu Pengaturan.
12	Telepon Bluetooth	Tekan untuk mengakses Telepon Bluetooth (dari mode Musik).
13	Musik Bluetooth	Tekan untuk mengakses Musik Bluetooth (dari mode Telepon).
14	File / Trek Sebelumnya	Tekan untuk kembali ke file atau trek sebelumnya.
15	Putar / Jeda	Tekan untuk menjeda atau melanjutkan pemutaran.
16	File/Trek Berikutnya	Tekan untuk maju ke file atau trek berikutnya.

Pengoperasian Kamera Belakang - (Opsional)

Menggunakan Kamera Belakang

Hubungkan kamera belakang opsional ke Input Kamera (Konektor RCA Hitam). Lihat diagram pengkabelan untuk detailnya.

Pemilihan manual - Sentuh ikon CAMERA (KAMERA) dari Menu Utama atau dari mode operasional apa pun (bila diaktifkan) untuk memilih mode kamera. Sentuh area kiri atas pada layar untuk keluar dari mode kamera.

Catatan: Mode manual adalah untuk kamera khusus yang SELALU aktif saat mengemudi, tidak dimaksudkan untuk kamera yang terhubung ke lampu mundur kendaraan.

Pemilihan Otomatis

Unit akan secara otomatis memilih mode kamera saat terhubung ke sirkuit lampu mundur.

Catatan: Output video eksternal tidak aktif saat menggunakan input kamera belakang.

Aktivasi Aplikasi Pintar JENSEN tidak boleh ditutup, tetapi terbuka di ponsel cerdas Anda untuk pengoperasian ini. Menyentuh akan memandu Anda mengakses secara instan Aplikasi navigasi favorit Anda di ponsel cerdas Anda.

Kendali Jarak Jauh Aplikasi Pintar JENSEN iPlug P1

Aplikasi Pintar Jensen adalah kendali jarak jauh nirkabel terbaik untuk receiver Anda. Anda dapat mengunduh aplikasi Pintar Jensen dari Apple App Store atau Google Play Store dan memasangnya di ponsel cerdas atau tablet Anda.

Pindai kode QR berikut untuk mengunduh aplikasi Jensen J-Link P1 di ponsel cerdas Anda.

Aktivasi Suara

Receiver Anda dirancang dengan tombol aktivasi suara akses mudah untuk menggunakan Siri® atau Google Assistant™ melalui Bluetooth mobil Anda. Berinteraksi dengan asisten ponsel cerdas Anda saat Anda mengemudi hanya dengan menekan sebuah tombol! Bluetooth harus dipasangkan antara ponsel cerdas dan receiver Anda. Tekan tombol aktivasi suara , dan receiver akan beralih ke mode Bluetooth, Ini akan mengaktifkan Siri® atau Google AssistantTM di ponsel cerdas Anda.
Anda harus beralih kembali secara manual ke mode sebelumnya atau yang diinginkan setelah pengoperasian ini dihentikan.

Input Aux Depan 3,5 mm

Hubungkan sumber audio opsional ke input 3,5 mm (panel depan). Pilih input tambahan dari Menu Utama untuk mendengarkan audio. Sesuaikan volume pada sumber audio eksternal sesuai kebutuhan (jika terhubung ke output headphone perangkat).

Spesifikasi

Tuner FM	Rentang tuning: 87.5MHz-107.9MHz Sensitivitas yang dapat digunakan: 10dBf Sensitivitas peredaman 50dB: 20dBf Pemisahan stereo @ 1kHz: 38dB Respons frekuensi: 30Hz-13kHz
Tuner AM	Rentang tuning: 530kHz-1710kHz Sensitivitas yang dapat digunakan: 24uV Respons frekuensi: 30Hz-2.3kHz
USB Depan	Kompatibilitas: Kecepatan Tinggi USB 2.0 Kelas USB: Kelas penyimpanan massal
microSD	Kompatibilitas: kartu memori microSD & kartu memori microSDHC
Monitor	Ukuran panel: Ukuran diagonal 7" Sudut pandang (atas/bawah/kiri/kanan): 50/70/70/70 Resolusi: 800 (H) x 480 (V) Kecerahan (cd/m 2 ): 250 Rasio kontras: 500:1 Piksel: 1.152.000
Umum	Impedansi keluaran speaker: 4 ohm Tegangan keluaran saluran: 2 volt RMS Impedansi keluaran saluran: 200 ohm Dimensi sasis: 7" x 2.5" x 4" (L x D x T) Desain dan spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.

Spesifikasi Standar Daya CEA-2006
(referensi: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Output Daya: 16 Watt RMS x 4 saluran pada 4 ohm dan < 1% THD+N
Rasio Sinyal terhadap Kebisingan: 75dBA (referensi: 1 watt ke 4 ohm)

Pemecahan Masalah

Umum

Masalah	Penyebab	Tindakan
Unit tidak mau menyala (tidak ada daya)	Kabel kuning tidak terhubung atau tegangan salah Kabel merah tidak terhubung atau tegangan salah	Periksa sambungan untuk tegangan yang tepat (11~16VDC)
	Kabel hitam tidak terhubung	Periksa sambungan ke ground
	Sekering putus	Ganti sekering
Unit memiliki daya (tetapi tidak ada suara)	Kabel speaker tidak terhubung	Periksa sambungan pada speaker
Unit memiliki daya (tetapi tidak ada suara)	Satu atau lebih kabel speaker saling bersentuhan atau menyentuh ground sasis	Isolasi semua kabel speaker yang telanjang dari satu sama lain dan ground sasis
Unit meniup sekering	Kabel kuning atau merah menyentuh ground sasis	Periksa kabel yang terjepit
	Kabel speaker menyentuh ground sasis	Periksa kabel yang terjepit
	Nilai sekering salah	Gunakan sekering dengan nilai yang benar
Tidak ada tampilan video (saat mundur)	Rangkaian mundur tidak terhubung Kendaraan tidak dalam posisi mundur	Periksa sambungan pada lampu mundur Pilih gigi mundur

Informasi Keselamatan

Harap baca semua instruksi dengan saksama sebelum mencoba memasang atau mengoperasikan.

Karena sifat teknisnya, sangat disarankan agar JENSEN CMR270 Anda dipasang oleh pemasang profesional atau dealer resmi. Produk ini hanya untuk digunakan pada kendaraan dengan ground negatif 12VDC saja.

Untuk mencegah kerusakan atau cedera:

Pastikan untuk menancapkan unit dengan aman ke ground sasis kendaraan.
Jangan melepas penutup atas atau bawah unit.
Jangan memasang unit di tempat yang terkena sinar matahari langsung atau panas berlebihan atau kemungkinan percikan air.
Jangan membuat unit mengalami guncangan yang berlebihan.
Saat mengganti sekering, hanya gunakan yang baru dengan nilai yang benar. Menggunakan sekering dengan nilai yang salah dapat menyebabkan unit tidak berfungsi.
Untuk mencegah korsleting saat mengganti sekering, lepaskan dulu harness kabel.
Gunakan hanya perangkat keras dan harness kabel yang disediakan.
Jika Anda mengalami masalah selama pemasangan, hubungi dealer JENSEN terdekat Anda.
Jika unit tidak berfungsi, atur ulang unit seperti yang dijelaskan. Jika masalah masih berlanjut, hubungi dealer JENSEN terdekat Anda atau hubungi bantuan teknis @ 1-888-921-4088.
Untuk membersihkan monitor, bersihkan hanya dengan kain silikon kering atau kain lembut. Jangan gunakan kain yang kaku, atau pelarut seperti pengencer cat dan alkohol. Mereka dapat menggores permukaan panel dan/atau menghilangkan cetakan.
Saat suhu unit turun (seperti di musim dingin), kristal cair di dalam layar akan menjadi lebih gelap dari biasanya. Kecerahan normal akan kembali setelah unit digunakan untuk sementara waktu.
Saat memperpanjang kabel pengapian, baterai, atau ground, pastikan untuk menggunakan kabel kelas otomotif dengan AWG minimum 16 atau lebih untuk mencegah penurunan tegangan.
Jangan menyentuh cairan kristal cair jika LCD rusak atau pecah. Cairan kristal cair mungkin berbahaya bagi kesehatan Anda atau fatal. Jika cairan kristal cair dari LCD mengenai tubuh atau pakaian Anda, segera cuci dengan sabun.

Dukungan Pelanggan

Untuk Catatan Anda
Harap simpan tanda terima penjualan asli Anda dan bersiaplah untuk memberikan tanda terima ini jika Anda memerlukan layanan, karena tanda terima asli Anda dianggap sebagai bukti pembelian terbaik dan menunjukkan tanggal Anda membeli produk JENSEN Anda.

Untuk informasi lebih lanjut dan untuk lokasi pusat layanan resmi terdekat, silakan hubungi kami melalui salah satu metode berikut:
