Forberedelse

Før du starter

Koble fra den negative batteripolen. Rådfør deg med en kvalifisert tekniker for instruksjoner.
Unngå å installere enheten der den vil bli utsatt for høye temperaturer, for eksempel fra direkte sollys, eller der den vil bli utsatt for støv, smuss eller overdreven vibrasjon.

Komme i gang

Sett de medfølgende nøklene inn i sporene som vist, og skyv enheten ut av monteringshylsen.
Installer monteringshylsen i åpningen, og bøy flikene for å feste den.
Koble til ledningsnettet. Rådfør deg med en kvalifisert tekniker hvis du er usikker.
Enkelte kjøretøy kan kreve et installasjonssett og/eller en ledningsnettadapter (selges separat).
Koble til den negative batteripolen igjen, og test for å sikre korrekt drift.
Klikk dekkringen på plass (hvis nødvendig).
Skyv enheten inn i monteringshylsen for å feste den.

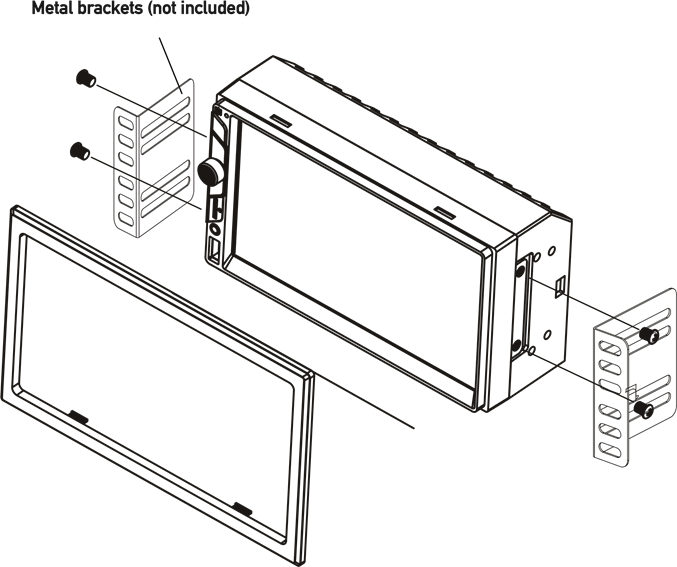

TYPISK FRONTMATET DIN-MONTERINGSMETODE

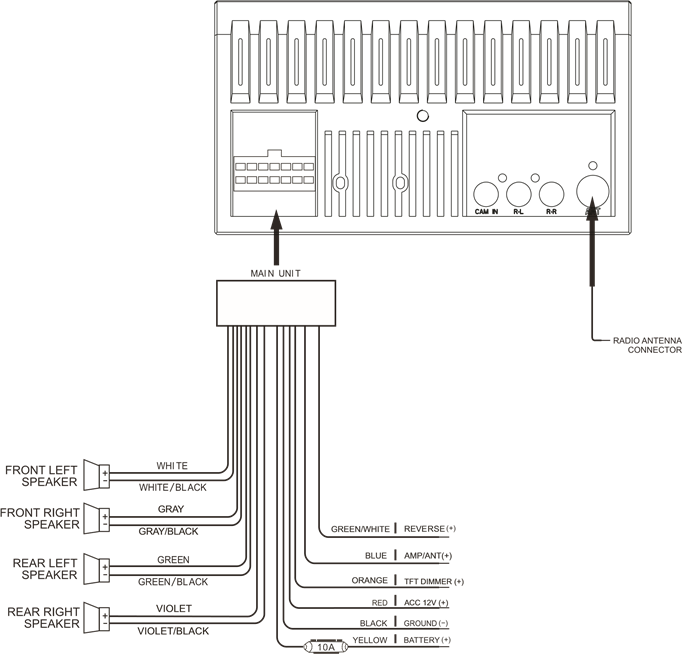

Koblingsskjema – innganger/utganger

Merk:
Når du bytter en sikring, må du sørge for å bruke riktig type og strømstyrke. Bruk av feil sikring kan forårsake skade. Enheten bruker (1) 10 amp ATC mini-sikring som er plassert på strømkontakten.

Merknader om kabling:
Inngang for ryggekamera
Et ryggekamera (ikke inkludert) kan brukes med Camera (kamera)-inngangen.

DRIFT

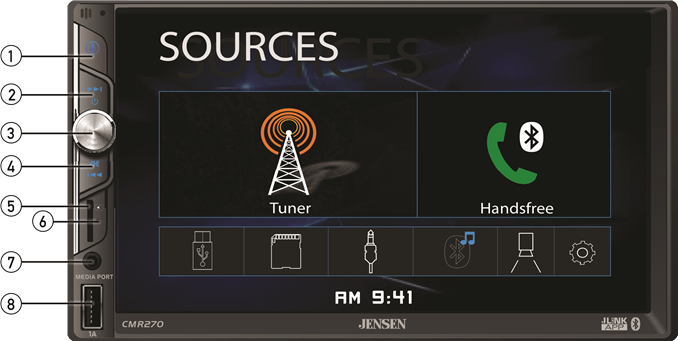

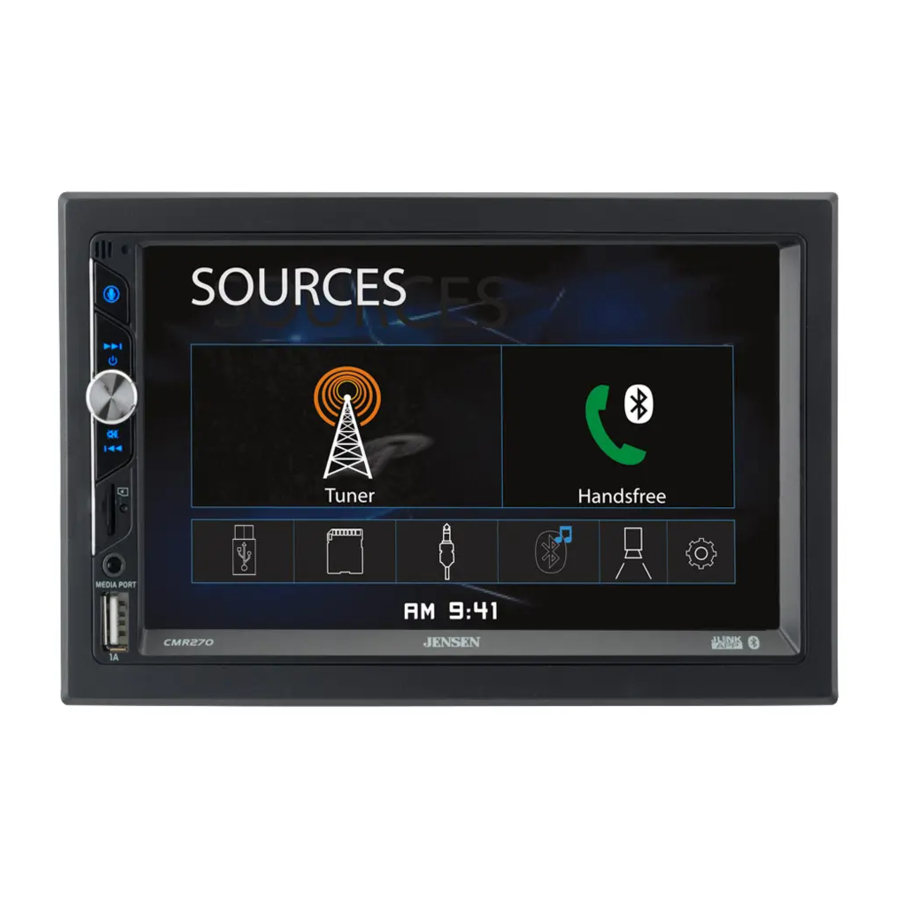

Kontrollplasseringer

Voice Activation Button
Tune/Track Up
Power/Volume/Mute
Tune/Track Down
microSD Card Slot
Reset
Auxiliary Input
USB Port

Generell drift

Power On/Off		Trykk kort på for å slå på enheten. Trykk og hold for å slå av enheten.
Volume		Roter volumknappen for å øke eller redusere volumnivået.
Mute		Trykk kort på MUTE for å dempe lyden. Trykk kort på MUTE igjen for å gå tilbake til det tidligere valgte volumet. Hvis du roterer volumknappen mens volumet er dempet, vil du også avbryte dempingsfunksjonen.
Mode		Trykk på MODE for å gå gjennom alle tilgjengelige inngangsmoduser: Radio, microSD, USB, Bluetooth Phone, Bluetooth Music, Auxiliary Input, Rear Camera og Settings. Driftsmoduser indikeres på displayet og/eller skjermen. Valgfri USB-enhet og microSD-kort må være koblet til/satt inn for å vises i modusvalgstrengen.
Auxiliary Input		Koble eksterne lyd-/videoenheter til 3,5 mm-aux-inngangen på frontpanelet.
USB Input		Sett inn en USB-enhet for å spille av MP3- eller FLAC-lydfiler.
microSD Card		Sett inn et microSD-kort i microSD-kortsporet for å spille av MP3- eller FLAC-lydfiler.
Main Menu		Trykk på husikonet øverst i venstre hjørne for å få tilgang til hovedmenyskjermen.
Reset		For å løse unormal drift, eller hvis enheten er ute av drift, bruker du spissen av en penn til å trykke på RESET-knappen. Enheten vil tilbakestille hovedprosessoren til standardinnstillingene.

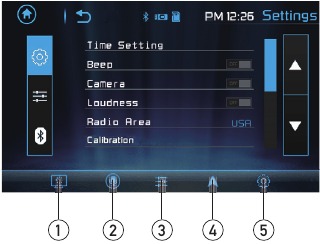

Setup Menu		Velg Settings fra hovedmenyskjermen for å få tilgang til oppsettmenyen, og velg fra tre kategorier representert av ikonene på venstre side av skjermen: Settings, Audio og Bluetooth.
		Settings: Time Setting - Få tilgang til og juster dato- og tidsinnstillinger. Beep - Slå lydsignalet på eller av. Camera - Slå inngangen for ryggekamera på eller av. Loudness - Trykk for å slå på eller av Loudness-funksjonen. Radio Area - Juster følgende radioalternativer: USA, Asia, Europe eller South America. Calibration - Følg instruksjonene for å kalibrere berøringsskjermen. Version - Vis gjeldende versjonsnummer for enheten. Restore default - Trykk for å gjenopprette enheten til fabrikkinnstillingene.
		Audio: Sound Effect - Juster EQ, diskant/bass eller balanse/fader-innstillinger.
		Bluetooth: Auto Connect - Slå Auto Connect-funksjonen på eller av. Auto Answer - Slå Auto Answer-funksjonen på eller av.
Touch Screen Controls		Berøringsskjermkontrollene nederst på hver skjerm gir direkte tilgang til viktige funksjoner i alle driftsmoduser.
1	Dimmer	Trykk for å dimme skjermen.
2	Voice Activation	Trykk for å bruke stemmeaktiveringsfunksjonen.
3	Audio	Trykk for å justere lydalternativer som EQ, diskant/bass eller balanse/fader.
4	Navigation	Trykk for å få direkte tilgang til navigasjonsappen.
5	Settings	Trykk for å få tilgang til innstillingsmenyen.

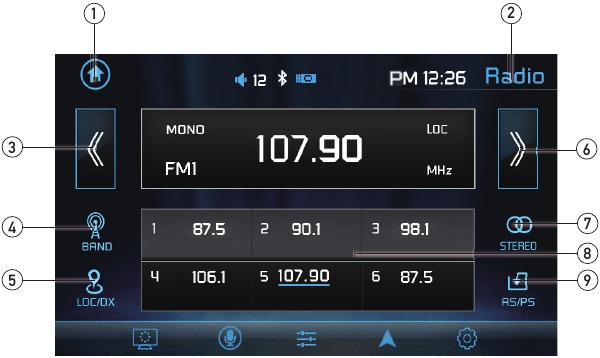

AM/FM-tunerdrift

	Radio Operation	Velg Radio-ikonet fra hovedmenyskjermen.
1	Main Menu	Trykk for å gå tilbake til hovedmenyskjermen.
2	Current Mode Indicator	Viser gjeldende driftsmodus.
3	Tune Frequency Down	Trykk og hold << for å søke etter en lavere frekvens. Trykk << kort for å stille enheten ned ett trinn om gangen.
4	Band	Trykk mellom 2 AM- og 3 FM-bånd.
5	Local / Distance	Trykk for å veksle mellom lokal og fjern tuning.
6	Tune Frequency Up	Trykk og hold >> for å søke etter en høyere frekvens. Trykk >> kort for å stille enheten opp ett trinn om gangen.
7	Stereo	Trykk for å veksle mellom stereo- og monostilling.
8	Preset Stations	Trykk og hold for å angi gjeldende stasjon på den forhåndsinnstilte plassen. Trykk kort for å hente frem ønsket forhåndsinnstilling og starte avspilling.
9	AS/PS	Trykk for å skanne forhåndsinnstillinger og lytte til de første 10 sekundene av hver. Trykk igjen for å stoppe skanningen og lytte til stasjonen. Trykk og hold for automatisk å finne og lagre de sterkeste stasjonene som forhåndsinnstillinger.

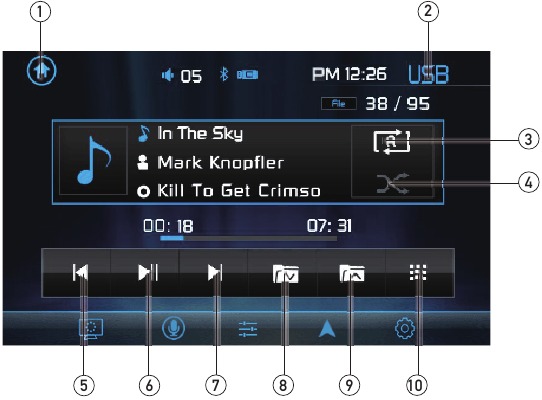

USB/microSD-kortdrift

USB/microSD-drift		For å spille av lydfiler fra en USB-enhet eller et microSD-kort, setter du inn enheten, og avspillingen starter automatisk. For å gå tilbake til USB- eller microSD-kortavspilling fra en annen driftsmodus, velger du det tilsvarende ikonet fra hovedmenyen. USB-avspilling – Sett en USB-enhet inn i USB-sporet på siden av enheten. microSD-kortavspilling – Sett microSD-kortet inn i microSD-sporet på toppen av enheten. Når du setter inn et microSD-kort, skal etiketten vende opp.
1	Hovedmeny	Trykk for å gå tilbake til hovedmenyskjermen.
2	Gjeldende modusindikator	Viser gjeldende driftsmodus.
3	Gjenta	Trykk for å velge et gjentakelsesalternativ: Repeat 1 (Gjenta 1), Repeat Folder (Gjenta mappe) eller Repeat Off (Gjenta av).
4	Tilfeldig	Trykk for å aktivere eller deaktivere tilfeldig avspilling.
5	Forrige fil / spor	Trykk for å gå tilbake til forrige fil eller spor.
6	Spill av / pause	Trykk for å pause eller gjenoppta avspilling.
7	Neste fil / spor	Trykk for å gå videre til neste fil eller spor.
8	Mappe ned	Trykk for å gå videre til neste mappe.
9	Mappe opp	Trykk for å gå tilbake til forrige mappe.
10	Direkte søk	Trykk for å skrive inn filnummeret direkte for å starte avspilling av den filen.

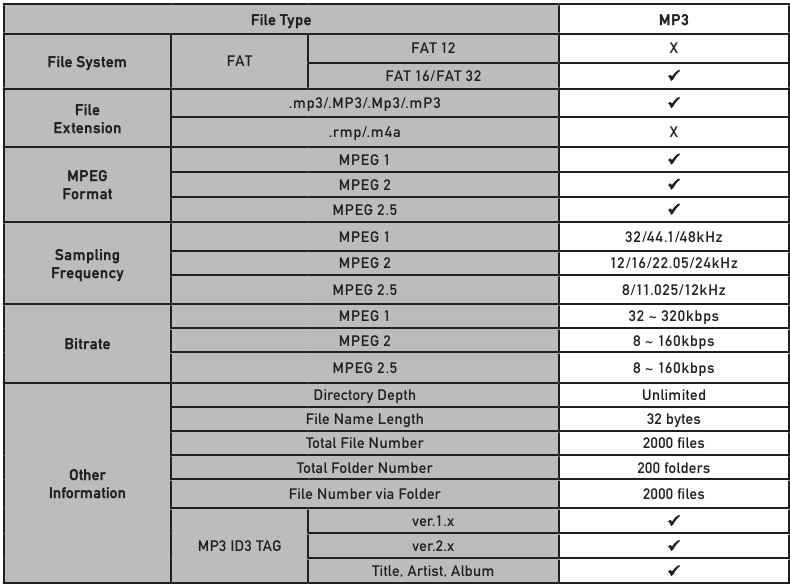

Mediekompatibilitet – USB/microSD-kort

Merknader:

På grunn av kontinuerlig teknologisk utvikling kan noen USB-flashstasjoner og/eller microSD-kort være inkompatible med denne enheten.

Mediekompatibilitet

Mediekompatibilitet	Følgende filtyper er ikke kompatible: MP3 PRO-format, MP3-spillelister RMP-format WAV-format WMV-format AAC, beskyttet AAC, M4A-format
Avspillingsrekkefølge	MP3-avspillingssekvensen begynner i rotmappen på USB-flashstasjonen eller microSD-kortet. Eventuelle tomme mapper eller mapper som ikke inneholder MP3/FLAC-filer, hoppes over.
Kompatible innspillingsformater	ISO9660-standarder: Maksimal nestet mappedybde er 8 (inkludert rotmappen). Gyldige tegn for mappe-/filnavn er bokstavene A-Z (alle store bokstaver), tallene 0-9 og "_" (understrek). Noen tegn vises kanskje ikke riktig, avhengig av tegntypen.
Merknader	Noen filer spilles kanskje ikke av eller vises riktig, avhengig av samplingsfrekvens og bitrater. For best resultat, bruk følgende innstillinger når du ripper MP3-filer: 128 kbps eller høyere konstant bitrat 44,1 kHz eller høyere samplingsfrekvens

Bluetooth-drift

Forberedelse		Før du kan bruke en Bluetooth-enhet, må den pares og kobles til. Forsikre deg om at Bluetooth er aktivert på enheten før du begynner paringsprosessen.
Parer en ny enhet		Enheten sender paringssignalet kontinuerlig når ingen enheter er koblet til. Fullfør paringssekvensen fra Bluetooth-enheten. Se brukerhåndboken for enheten din for mer informasjon. Enhetsnavnet er "CMR270". Bluetooth-passordet er "0000". Enheten kan være i hvilken som helst driftsmodus når paring utføres. På enkelte telefoner må paringen kanskje gjøres mer enn én gang.
Kobler til en paret enhet		De fleste Bluetooth-enheter støtter automatisk tilkobling og kobles automatisk til hvis enheten er innen rekkevidde når enheten slås på. Hvis enheten din tidligere var paret, men ikke kobles til, går du til Bluetooth-oppsettmenyen og slår på Auto Connect (Automatisk tilkobling).

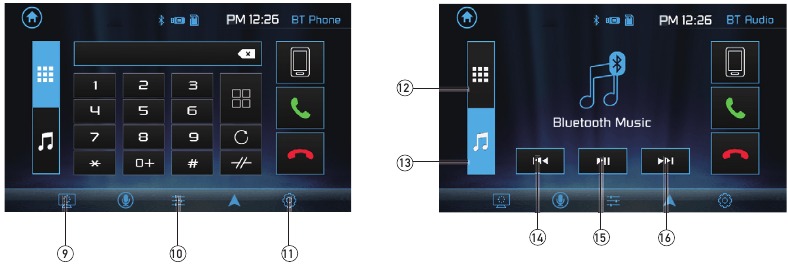

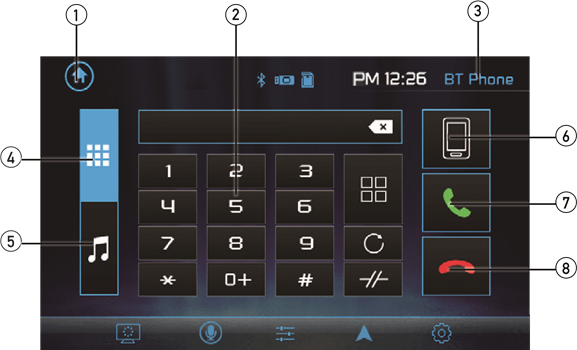

Bluetooth-telefon		For å få tilgang til telefonen, velg Bluetooth Phone (Bluetooth-telefon) fra hovedmenyen, eller trykk på telefonikonet fra en hvilken som helst driftsmodus.
1	Hovedmeny	Trykk for å gå tilbake til hovedmenyskjermen.
2	Telefon-tastatur	Bruk telefon-tastaturet til å taste inn ønsket telefonnummer. Alternativt kan numre tastes inn direkte fra telefonen.
3	Gjeldende modusindikator	Viser gjeldende driftsmodus.
4	Bluetooth-telefon	Trykk for å få tilgang til Bluetooth-telefon.
5	Bluetooth-musikk	Trykk for å få tilgang til Bluetooth-musikk.
6	Tilgjengelige enheter	Trykk for å vise en liste over tilgjengelige enheter.
7	Snakk	Trykk for å koble til et anrop.
8	Avslutt samtale	Trykk for å avslutte en samtale.

9	Dimmer	Trykk for å dimme skjermen.
10	Lyd	Trykk for å justere lydalternativer.
11	Innstillinger	Trykk for å få tilgang til Innstillinger-menyen.
12	Bluetooth-telefon	Trykk for å få tilgang til Bluetooth Phone (Bluetooth-telefon) (fra musikkmodus).
13	Bluetooth-musikk	Trykk for å få tilgang til Bluetooth Music (Bluetooth-musikk) (fra telefonmodus).
14	Forrige fil / spor	Trykk for å gå tilbake til forrige fil eller spor.
15	Spill av / pause	Trykk for å pause eller gjenoppta avspilling.
16	Neste fil/spor	Trykk for å gå videre til neste fil eller spor.

Bruk av ryggekamera – (valgfritt)

Bruke ryggekamera

Koble et valgfritt ryggekamera til kamerainngangen (svart RCA-kontakt). Se koblingsskjemaet for detaljer.

Manuelt valg – Trykk på CAMERA-ikonet fra hovedmenyen eller fra en hvilken som helst driftsmodus (når aktivert) for å velge kameramodus. Trykk øverst til venstre på skjermen for å gå ut av kameramodus.

Merk: Manuell modus er for dedikerte kameraer som ALLTID er på under kjøring, den er ikke ment for kameraer som er koblet til kjøretøyets ryggelys.

Automatisk valg

Enheten vil automatisk velge kameramodus når den er koblet til ryggelyskretsen.

Merk: Den eksterne videoutgangen er ikke aktiv når du bruker ryggekamerainngangen.

Aktivering av JENSEN Smart App skal ikke lukkes, men være åpen på smarttelefonen din for denne operasjonen. Berøring av vil gi deg umiddelbar tilgang til din favorittnavigasjonsapp på smarttelefonen din.

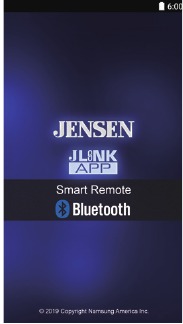

JENSEN iPlug P1 Smart App fjernkontroll

Jensen Smart-appen er den ultimate trådløse fjernkontrollen for mottakeren din. Du kan laste ned Jensen Smart-appen fra Apple App Store eller Google Play Store og installere den på smarttelefonen eller nettbrettet ditt.

Skann følgende QR-kode for å laste ned Jensen J-Link P1-applikasjonen på smarttelefonen din.

Stemmeaktivering

Mottakeren din er designet med en lett tilgjengelig stemmeaktiveringsknapp for å bruke Siri® eller Google Assistant™ via bilens Bluetooth. Samhandle med smarttelefonassistenten din mens du kjører med bare et trykk på en knapp! Bluetooth skal være sammenkoblet mellom smarttelefonen og mottakeren. Trykk på stemmeaktiveringsknappen , og mottakeren vil bytte til Bluetooth-modus. Dette vil aktivere Siri® eller Google AssistantTM på smarttelefonen din.
Du må manuelt bytte tilbake til forrige eller ønsket modus når denne operasjonen er avsluttet.

Fremre 3,5 mm AUX-inngang

Koble en valgfri lydkilde til 3,5 mm-inngangen (frontpanel). Velg aux-inngang fra hovedmenyen for å lytte til lyd. Juster volumet på den eksterne lydkilden etter behov (hvis den er koblet til hodetelefonutgangen på enheten).

Spesifikasjoner

FM-tuner	Frekvensområde: 87,5MHz-107,9MHz Brukbar følsomhet: 10dBf 50dB dempingsfølsomhet: 20dBf Stereoseparasjon @ 1kHz: 38dB Frekvensrespons: 30Hz-13kHz
AM-tuner	Frekvensområde: 530kHz-1710kHz Brukbar følsomhet: 24uV Frekvensrespons: 30Hz-2,3kHz
Front USB	Kompatibilitet: Høy hastighet USB 2.0 USB-klasse: Mass storage-klasse
microSD	Kompatibilitet: microSD-minnekort og microSDHC-minnekort
Skjerm	Panelstørrelse: 7" diagonalmål Visningsvinkel (opp/ned/venstre/høyre): 50/70/70/70 Oppløsning: 800 (H) x 480 (V) Lysstyrke (cd/m 2 ): 250 Kontrastforhold: 500:1 Piksler: 1 152 000
Generelt	Høyttalerutgangsimpedans: 4 ohm Linjeutgangsspenning: 2 volt RMS Linjeutgangsimpedans: 200 ohm Chassisdimensjoner: 7" x 2,5" x 4" (B x D x H) Design og spesifikasjoner kan endres uten varsel.

CEA-2006-strømstandardspesifikasjoner
(referanse: 14,4VDC +/- 0,2V, 20Hz~20kHz)

Strømutgang: 16 watt RMS x 4 kanaler ved 4 ohm og < 1 % THD+N
Signal til støy-forhold: 75dBA (referanse: 1 watt inn i 4 ohm)

Feilsøking

Generelt

Problem	Årsak	Handling
Enheten slår seg ikke på (ingen strøm)	Gul ledning ikke tilkoblet eller feil spenning Rød ledning ikke tilkoblet eller feil spenning	Kontroller tilkoblinger for riktig spenning (11~16VDC)
	Svart ledning ikke tilkoblet	Kontroller tilkobling til jord
	Sikringen har gått	Bytt ut sikring(er)
Enheten har strøm (men ingen lyd)	Høyttalerledninger ikke tilkoblet	Kontroller tilkoblinger ved høyttalere
Enheten har strøm (men ingen lyd)	Én eller flere høyttalerledninger berører hverandre eller berører chassisjord	Isoler alle bare høyttalerledninger fra hverandre og chassisjord
Enheten smelter sikring(er)	Gul eller rød ledning berører chassisjord	Se etter klemt ledning
	Høyttalerledninger berører chassisjord	Se etter klemt ledning
	Feil sikringsklassifisering	Bruk sikringer med riktig klassifisering
Ingen videoskjerm (når i revers)	Reverskrets ikke tilkoblet Kjøretøyet er ikke i revers	Kontroller tilkoblinger ved reverslyset Velg reversgir

Sikkerhetsinformasjon

Les alle instruksjonene nøye før du prøver å installere eller bruke produktet.

På grunn av den tekniske arten anbefales det på det sterkeste at din JENSEN CMR270 installeres av en profesjonell installatør eller en autorisert forhandler. Dette produktet er kun for bruk i kjøretøy med 12VDC negativ jord.

For å forhindre skade eller personskade:

Sørg for å jorde enheten sikkert til kjøretøyets chassisjord.
Ikke fjern topp- eller bunndekslene på enheten.
Ikke installer enheten på et sted som er utsatt for direkte sollys eller overdreven varme eller fare for vannsprut.
Ikke utsett enheten for kraftige støt.
Når du bytter en sikring, må du kun bruke en ny med riktig klassifisering. Bruk av en sikring med feil klassifisering kan føre til funksjonsfeil på enheten.
For å forhindre kortslutninger ved utskifting av en sikring, må du koble fra ledningsnettet først.
Bruk kun den medfølgende maskinvaren og ledningsnettet.
Hvis du opplever problemer under installasjonen, kontakt din nærmeste JENSEN-forhandler.
Hvis enheten fungerer feil, tilbakestill enheten som beskrevet. Hvis problemet vedvarer, kontakt din nærmeste JENSEN-forhandler eller ring teknisk assistanse på 1-888-921-4088.
For å rengjøre skjermen, tørk kun med en tørr silikonklut eller myk klut. Ikke bruk en stiv klut eller løsemidler som fortynningsmiddel og alkohol. De kan ripe overflaten på panelet og/eller fjerne trykket.
Når temperaturen på enheten synker (som om vinteren), vil væskekrystallen inne i skjermen bli mørkere enn vanlig. Normal lysstyrke vil komme tilbake etter at enheten har vært i bruk en stund.
Når du forlenger tenning, batteri eller jordingsledning, må du sørge for å bruke ledninger av bilkvalitet med en minimum AWG 16 eller mer for å forhindre spenningsfall.
Ikke berør væskekrystallvæsken hvis LCD-skjermen er skadet eller ødelagt. Væskekrystallvæsken kan være helseskadelig eller dødelig. Hvis væskekrystallvæsken fra LCD-skjermen kommer i kontakt med kroppen eller klærne dine, vask den av med såpe umiddelbart.

Kundestøtte

For dine notater
Vennligst ta vare på din originale salgskvittering og vær forberedt på å fremvise denne kvitteringen i tilfelle du trenger service, da din originale kvittering anses som det beste beviset på kjøpet og indikerer datoen du kjøpte ditt JENSEN-produkt.

For mer informasjon og for plasseringen av nærmeste autoriserte servicesenter, vennligst kontakt oss på en av følgende måter:
