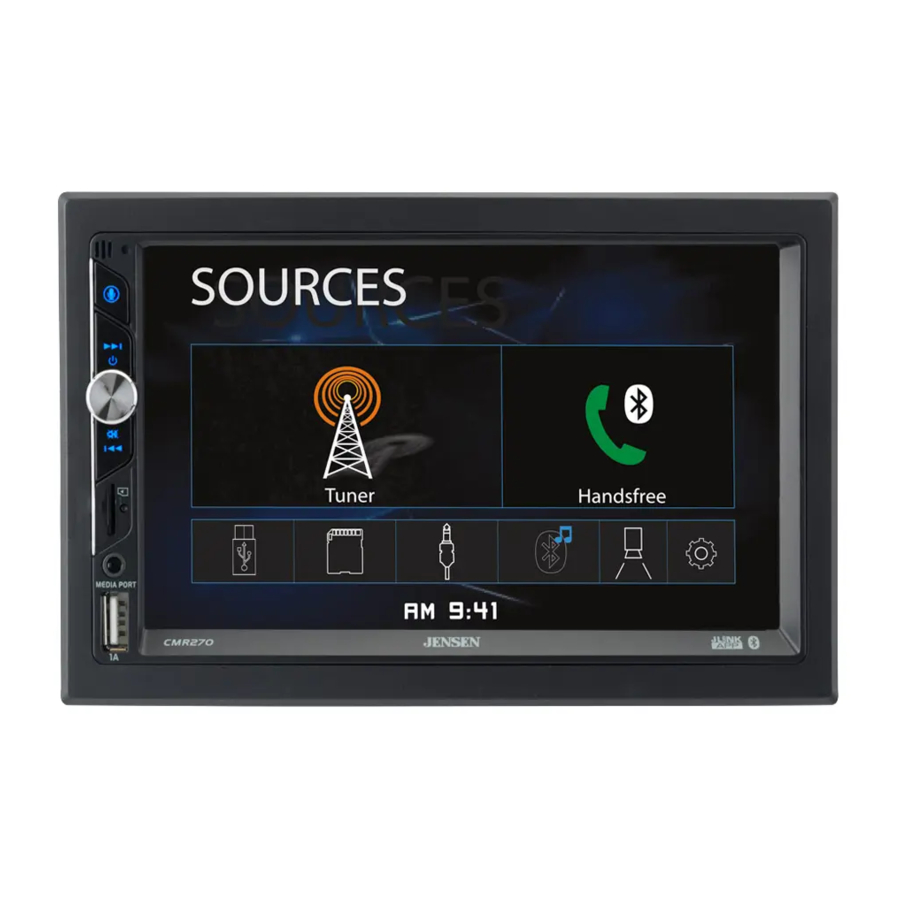

Jensen CMR270 - Manual til medieafspiller

Forberedelse

Før du starter

• Frakobl den negative batteripol. Kontakt en kvalificeret tekniker for instruktioner.
• Undgå at installere enheden, hvor den vil blive udsat for høje temperaturer, f.eks. fra direkte sollys, eller hvor den vil blive udsat for støv, snavs eller kraftige vibrationer.

Kom godt i gang

• Sæt de medfølgende nøgler i hullerne som vist, og skub enheden ud af monteringsrammen.
• Monter monteringsrammen i åbningen, og bøj tapperne for at fastgøre den.
• Tilslut ledningsnettet. Kontakt en kvalificeret tekniker, hvis du er usikker.
• Visse køretøjer kan kræve et installationssæt og/eller en ledningsnetadapter (sælges separat).
• Tilslut den negative batteripol igen, og test for korrekt drift.
• Klik pyntekraven på plads (hvis nødvendigt).
• Skub enheden ind i monteringsrammen for at fastgøre den.

TYPISK FRONT-LOAD DIN-MONTERINGSMETODE

Ledningsdiagram - indgange/udgange

Bemærk:
Når du udskifter en sikring, skal du sørge for at bruge den korrekte type og strømstyrke. Brug af en forkert sikring kan forårsage skade. Enheden bruger (1) 10 amp ATC mini-sikring, der er placeret på strømstikket.

Ledningsnoter:
Bagkamera indgang
Et bakkamera (medfølger ikke) kan bruges med Camera-indgangen.

BETJENING

Kontrolplaceringer

1. Stemmeaktiveringsknap
2. Tune/Track Up
3. Power/Volume/Mute
4. Tune/Track Down
5. microSD-kortslot
6. Nulstil
7. Ekstraindgang
8. USB-port

Generel betjening

Tænd/sluk		Tryk kortvarigt på for at tænde enheden. Tryk og hold nede for at slukke enheden.
Lydstyrke		Drej lydstyrkeknappen for at øge eller reducere lydstyrken.
Slå lyden fra		Tryk kortvarigt på MUTE for at slå lyden fra. Tryk kortvarigt på MUTE igen for at vende tilbage til den tidligere valgte lydstyrke. Hvis du drejer lydstyrkeknappen, mens lyden er slået fra, annulleres også lydløsfunktionen.
Tilstand		Tryk på MODE for at gå gennem alle tilgængelige indgangstilstande: Radio, microSD, USB, Bluetooth-telefon, Bluetooth-musik, Ekstraindgang, Bakkamera og Indstillinger. Driftstilstande er angivet på displayet og/eller monitoren. Valgfri USB-enhed og microSD-kort skal være tilsluttet/indsat for at vises i tilstandsvalgsstrengen.
Ekstraindgang		Tilslut eksterne lyd-/videoenheder til 3,5 mm ekstraindgangen på frontpanelet.
USB-indgang		Indsæt en USB-enhed for at afspille MP3- eller FLAC-lydfiler.
microSD-kort		Indsæt et microSD-kort i microSD-kortslotten for at afspille MP3- eller FLAC-lydfiler.
Hovedmenu		Tryk på husikonet i øverste venstre hjørne for at få adgang til hovedmenuskærmen.
Nulstil		For at løse unormal drift, eller hvis enheden er ude af drift, skal du bruge spidsen af en pen til at trykke på RESET-knappen. Enheden nulstiller hovedprocessoren til standardindstillingerne.
Opsætningsmenu		Vælg Indstillinger fra hovedmenuskærmen for at få adgang til opsætningsmenuen, og vælg mellem tre kategorier, der er repræsenteret af ikonerne i venstre side af skærmen: Indstillinger, Lyd og Bluetooth.
		Indstillinger: Tidsindstilling - Få adgang til og juster dato- og tidsindstillinger. Bip - Slå det hørbare bip til eller fra. Kamera - Slå indgangen til bakkameraet til eller fra. Loudness - Tryk for at slå Loudness-funktionen til eller fra. Radioområde - Juster følgende radiomuligheder: USA, Asien, Europa eller Sydamerika. Kalibrering - Følg instruktionerne for at kalibrere berøringsskærmen. Version - Se de aktuelle versionsnumre for enheden. Gendan standard - Tryk for at gendanne enheden til fabriksindstillingerne.
		Lyd: Lydeffekt - Juster EQ, diskant/bas eller balance/fader-indstillinger.
		Bluetooth: Automatisk tilslutning - Slå funktionen Automatisk tilslutning til eller fra. Automatisk svar - Slå funktionen Automatisk svar til eller fra.
Betjeningselementer på berøringsskærmen		Betjeningselementerne på berøringsskærmen i bunden af hver skærm giver direkte adgang til vigtige funktioner under enhver driftstilstand.
1	Dæmper	Tryk for at dæmpe displayet.
2	Stemmeaktivering	Tryk for at bruge stemmeaktiveringsfunktionen.
3	Lyd	Tryk for at justere lydindstillinger som EQ, diskant/bas eller balance/fader.
4	Navigation	Tryk for at få direkte adgang til navigationsappen.
5	Indstillinger	Tryk for at få adgang til indstillingsmenuen.

AM/FM-tunerbetjening

USB/microSD-kortdrift

Mediekompatibilitet - USB/microSD-kort

Bemærkninger:

• På grund af løbende teknologiske fremskridt er visse USB-flashdrev og/eller microSD-kort muligvis ikke kompatible med denne enhed.

Mediekompatibilitet

Mediekompatibilitet	Følgende filtyper er ikke kompatible: MP3 PRO-format, MP3-afspilningslister RMP-format WAV-format WMV-format AAC, beskyttet AAC, M4A-format
Afspilningsrækkefølge	MP3-afspilningssekvensen starter i rodmappen på USB-flashdrevet eller microSD-kortet. Alle tomme mapper eller mapper, der ikke indeholder MP3/FLAC-filer, springes over.
Kompatible optageformater	ISO9660-standarder: Den maksimale dybde for indlejrede mapper er 8 (inklusive rodmappen). Gyldige tegn for mappe-/filnavne er bogstaverne A-Z (alle store), tallene 0-9 og "_" (understregning). Visse tegn vises muligvis ikke korrekt, afhængigt af tegntypen.
Bemærkninger	Visse filer afspilles eller vises muligvis ikke korrekt, afhængigt af samplingshastigheder og bitrater. For at opnå de bedste resultater skal du bruge følgende indstillinger, når du ripper MP3-filer: 128 kbps eller højere konstant bitrat 44,1 kHz eller højere samplingsfrekvens

Bluetooth-drift

Betjening af bakkamera - (valgfrit)

Brug af bakkamera

Tilslut et valgfrit bakkamera til kamera-indgangen (sort RCA-stik). Se ledningsdiagrammet for flere oplysninger.

Manuelt valg - Tryk på ikonet CAMERA (KAMERA) fra hovedmenuen eller fra en hvilken som helst driftstilstand (når aktiveret) for at vælge kameratilstand. Tryk på det øverste venstre område på skærmen for at forlade kameratilstanden.

Bemærk: Den manuelle tilstand er beregnet til dedikerede kameraer, der ALTID er tændt under kørslen, og den er ikke beregnet til kameraer, der er tilsluttet køretøjets baklys.

Automatisk valg

Enheden vælger automatisk kameratilstand, når den er tilsluttet baklyskredsløbet.

Bemærk: Den eksterne videoudgang er ikke aktiv, når du bruger bakkameraets indgang.

Betjening af navigationsapp (kun lyd)

Aktivering af JENSEN Smart App bør ikke lukkes, men åbnes på din smartphone for denne betjening. Hvis du trykker på vil det guide dig til øjeblikkelig adgang til din foretrukne navigationsapp på din smartphone.

JENSEN iPlug P1 Smart App fjernbetjening

Jensen Smart app er den ultimative trådløse fjernbetjening til din modtager. Du kan downloade Jensen Smart app fra Apple App Store eller Google Play Store og installere den på din smartphone eller tablet.

Scan følgende QR-kode for at downloade Jensen J-Link P1-applikationen på din smartphone.

Stemmeaktivering

Din modtager er designet med en let tilgængelig stemmeaktiveringsknap til at bruge Siri® eller Google Assistant™ via din bils Bluetooth. Interager med din smartphone-assistent, mens du kører, med blot et tryk på en knap! Bluetooth skal parres mellem din smartphone og modtageren. Tryk på stemmeaktiveringsknappen , og modtageren skifter til Bluetooth-tilstand. Dette aktiverer Siri® eller Google AssistantTM på din smartphone.
Du skal manuelt skifte tilbage til den forrige eller ønskede tilstand, når denne handling er afsluttet.

Front 3,5 mm Aux-indgang

Tilslut en valgfri lydkilde til 3,5 mm-indgangen (frontpanel). Vælg ekstraindgang fra hovedmenuen for at lytte til lyd. Juster lydstyrken på den eksterne lydkilde efter behov (hvis den er tilsluttet enhedens hovedtelefonudgang).

Specifikationer

CEA-2006-strømstandardspecifikationer
(reference: 14,4VDC +/- 0,2V, 20Hz~20kHz)

Effekt: 16 watt RMS x 4 kanaler ved 4 ohm og < 1 % THD+N
Signal-støj-forhold: 75 dBA (reference: 1 watt i 4 ohm)

Fejlfinding

Generelt

Sikkerhedsinformation

Læs alle anvisninger omhyggeligt, før du forsøger at installere eller betjene enheden.

På grund af enhedens tekniske karakter anbefales det stærkt, at din JENSEN CMR270 installeres af en professionel installatør eller en autoriseret forhandler. Dette produkt er kun beregnet til brug i køretøjer med kun 12VDC negativ jord.

For at forhindre skade eller personskade:

• Sørg for at jorde enheden sikkert til køretøjets chassisjord.
• Fjern ikke de øverste eller nederste dæksler på enheden.
• Installer ikke enheden et sted, der er udsat for direkte sollys eller overdreven varme eller risiko for vandstænk.
• Udsæt ikke enheden for kraftige stød.
• Når du udskifter en sikring, må du kun bruge en ny med den korrekte værdi. Brug af en sikring med den forkerte værdi kan få enheden til at fungere forkert.
• For at forhindre kortslutninger ved udskiftning af en sikring skal du først frakoble ledningsnettet.
• Brug kun den medfølgende hardware og ledningsnet.
• Hvis du oplever problemer under installationen, skal du kontakte din nærmeste JENSEN-forhandler.
• Hvis enheden ikke fungerer korrekt, skal du nulstille enheden som beskrevet. Hvis problemet stadig fortsætter, skal du kontakte din nærmeste JENSEN-forhandler eller ringe til teknisk assistance på 1-888-921-4088.
• For at rengøre skærmen skal du kun tørre med en tør silikoneklud eller blød klud. Brug ikke en stiv klud eller opløsningsmidler som fortynder og alkohol. De kan ridse overfladen på panelet og/eller fjerne trykket.
• Når temperaturen på enheden falder (som om vinteren), vil den flydende krystal inde i skærmen blive mørkere end normalt. Normal lysstyrke vender tilbage, efter at enheden har været i brug i et stykke tid.
• Når du forlænger tændingen, batteriet eller jordledningen, skal du sørge for at bruge ledninger af bilkvalitet med en minimum AWG 16 eller mere for at forhindre spændingsfald.
• Rør ikke ved den flydende krystalvæske, hvis LCD'en er beskadiget eller ødelagt. Den flydende krystalvæske kan være sundhedsskadelig eller dødelig. Hvis den flydende krystalvæske fra LCD'en kommer i kontakt med din krop eller dit tøj, skal du straks vaske den af med sæbe.

Kundesupport

Til dine optegnelser
Opbevar venligst din originale salgskvittering, og vær forberedt på at fremvise denne kvittering, hvis du har brug for service, da din originale kvittering betragtes som det bedste bevis for købet og angiver datoen, hvor du købte dit JENSEN-produkt.

For mere information og for placeringen af det nærmeste autoriserede servicecenter, kontakt os venligst via en af følgende metoder:

• Ring til os gratis på (888) 921-4088
• E-mail os på cs@dualav.com

U.S.A.
1-888-921-4088
(Mandag-fredag, 9-17 EST)
Besøg https://www.jensenmobile.com
