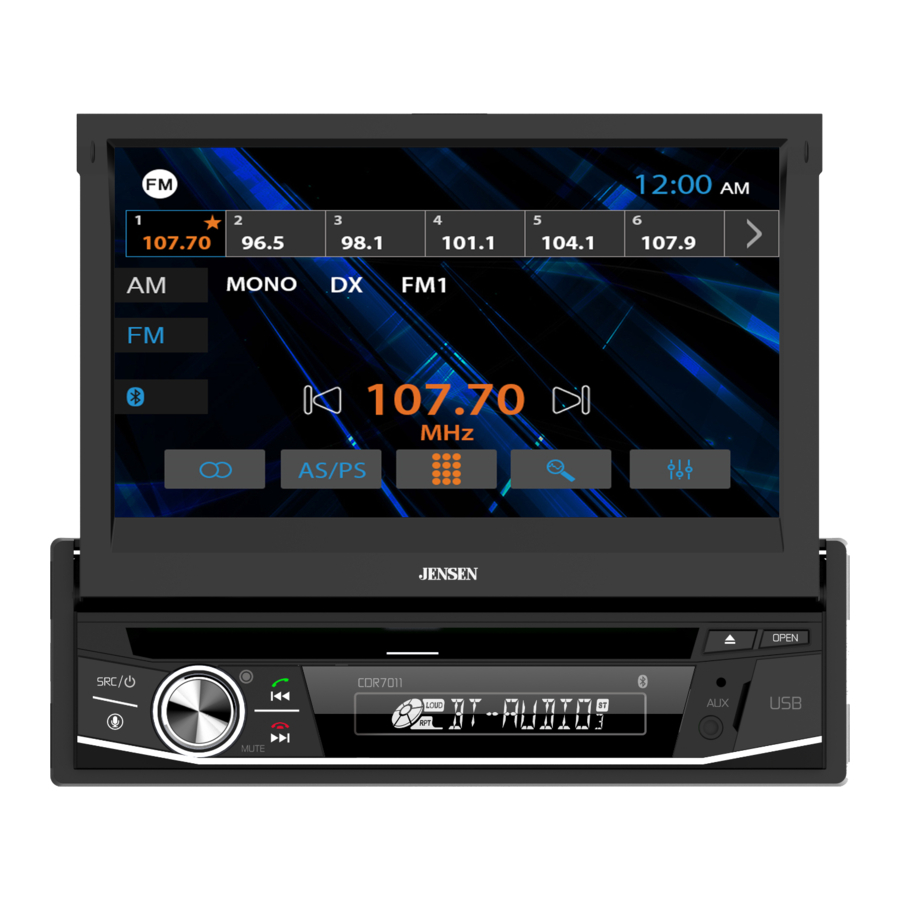

Jensen CDR7011 - Priručnik za medijski prijemnik

Sadržaj

1 Priprema
- 1.1 Prije nego što počnete
- 1.2 Početak
2 Dijagram ožičenja
3 RAD
4 Rješavanje problema
5 Specifikacije
6 Sigurnosne informacije
7 Korisnička podrška
8 Reference
9 Preuzmi priručnik
10 Na drugim jezicima

Priprema

Molimo pročitajte cijeli priručnik prije instalacije.

Prije nego što počnete

Odspojite negativni pol baterije. Za upute se obratite kvalificiranom tehničaru.
Izbjegavajte instaliranje jedinice na mjestima gdje bi mogla biti izložena visokim temperaturama, kao što je izravna sunčeva svjetlost, ili gdje bi mogla biti izložena prašini, prljavštini ili pretjeranim vibracijama.

Početak

Uklonite ukrasni prsten s jedinice.
Uklonite 2 transportna vijka koji se nalaze na vrhu jedinice.
Umetnite isporučene ključeve u utore kao što je prikazano i izvucite jedinicu iz montažne čahure.
Ugradite montažnu čahuru u otvor, savijajući jezičke kako biste je učvrstili.
Spojite ožičenje i antenu. Ako niste sigurni, obratite se kvalificiranom tehničaru.
Neka vozila mogu zahtijevati instalacijski komplet i/ili adapter za ožičenje (prodaje se zasebno).
Testirajte ispravnost rada i pričvrstite natrag u upravljačku ploču.
Po potrebi postavite ukrasni prsten na mjesto.

Dijagram ožičenja

Napomena:
Kada mijenjate osigurač, provjerite koristite li ispravan tip i amperažu. Korištenje neispravnog osigurača može uzrokovati štetu. Uređaj koristi (1) osigurač od 10 ampera s oštricama koji se nalazi na stražnjoj strani uređaja.

Napomene o ožičenju:
Izlaz za subwoofer
Predpojačalo izlaza za subwoofer (crna obloga sa zelenim RCA) aktivno je u svim audio načinima rada.

Ulaz za stražnju kameru
Sa Camera ulazom može se koristiti kamera za stražnji pogled (nije uključena).

RAD

Položaji upravljanja

Izvor / Napajanje
Način rada / Glasovna aktivacija
Glasnoća / Isključivanje zvuka
Ugađanje/Pjesma gore / Završetak poziva
Ugađanje/Pjesma dolje / Poziv
Utor za disk
Pomoćni ulaz
USB utor
Gumb za resetiranje
Otvaranje ploče
Izbacivanje

Općeniti rad

Uključivanje/isključivanje napajanja	Pritisnite ili bilo koji drugi gumb (osim Eject) za uključivanje uređaja. Pritisnite i držite za isključivanje uređaja.
Izvor	Pritisnite SRC za pristup dostupnim načinima unosa: Radio, Disc, USB, Bluetooth telefon, Bluetooth audio, AUX, Camera i Settings. Disc ili USB uređaj moraju biti povezani/umetnuti da bi se pojavili u nizu za odabir načina rada.
Glasnoća	Okrenite gumb za glasnoću za povećanje ili smanjenje razine glasnoće.
Isključivanje zvuka	Na trenutak pritisnite za isključivanje zvuka. Na trenutak ponovno pritisnite za povratak na prethodno odabranu glasnoću. Okretanje gumba za glasnoću dok je zvuk isključen također će poništiti funkciju isključivanja zvuka.
Pomoćni ulaz	Spojite vanjske audio uređaje na 3,5 mm pomoćni ulaz na prednjoj ploči.
USB priključak	Spojite USB uređaj na USB priključak na prednjoj ploči za reprodukciju MP3 datoteka.
Glavni izbornik	Iz bilo kojeg operativnog načina rada pritisnite ikonu strelice u gornjem lijevom kutu za pristup zaslonu glavnog izbornika. Upotrijebite desnu i lijevu strelicu u donjim kutovima za navigaciju između dva zaslona glavnog izbornika i dodirnite bilo koju ikonu za izravan pristup odgovarajućem načinu rada.

Radio
Reproduktor medija
Bluetooth telefon
Disk
USB
Bluetooth audio
Pomoćni ulaz
Stražnja kamera
Postavke

Na zaslonu glavnog izbornika odaberite Settings (Postavke) za pristup izborniku Setup i odaberite iz kategorija prikazanih s lijeve strane zaslona: General, Clock, Audio, Bluetooth, Display i About. Upotrijebite zaslon osjetljiv na dodir za navigaciju i podešavanje pojedinačnih opcija unutar svake kategorije.

Audio postavke

Glasnoća
EQ postavke
EQ uključeno/isključeno
Glasnoća uključena/isključena
EQ resetiranje
Povratak na izvor
EQ unaprijed postavljene postavke / Prilagođeno
Balans / Fader

Postavke balansa/fadera

Glasnoća
Fader resetiranje
Subwoofer uključen/isključen
Povratak na izvor
Povratak na EQ kontrole

Rad s radiom

	Rad s radiom	Odaberite ikonu Radio na zaslonu glavnog izbornika.
1	Trenutni način rada / Glavni izbornik	Prikazuje trenutni način rada. Pritisnite za povratak na zaslon glavnog izbornika.
2	Unaprijed postavljene postaje tunera	Prikazuje unaprijed postavljene postaje pohranjene u trenutnom pojasu. Za pohranu unaprijed postavljene postaje, podesite uređaj na željenu postaju, a zatim pritisnite i držite željeni gumb za unaprijed postavljenu postaju da biste pohranili trenutnu postaju na tom unaprijed postavljenom mjestu. U memoriju se može pohraniti do 18 FM i 12 AM postaja. Na trenutak pritisnite bilo koju unaprijed postavljenu postaju za trenutnu reprodukciju.
3	AM	Pritisnite za pristup AM pojasevima.
4	FM	Pritisnite za pristup FM pojasevima.
5	Bluetooth	Pritisnite za izravan pristup Bluetooth hands-free načinu rada.
6	Stereo / Mono	Pritisnite za odabir stereo ili mono rada.
7	Ugađanje dolje	Pritisnite za ugađanje dolje traženjem sljedeće jake postaje. Pritisnite i držite za ručno ugađanje i podešavanje frekvencije jedan korak po korak.
8	AS/PS	Pritisnite i držite za automatsko pohranjivanje šest najjačih postaja u trenutnom pojasu kao unaprijed postavljene postavke. Kratko pritisnite za skeniranje svih unaprijed postavljenih postaja u trenutnom pojasu.
9	Izravno ugađanje	Pritisnite za izravan unos željenog broja postaje i započnite reprodukciju te postaje.

10	Broj postaje	Prikazuje trenutni broj postaje.
11	Traženje postaje	Pritisnite za traženje određene postaje.
12	Ugađanje gore	Pritisnite za ugađanje dolje traženjem sljedeće jake postaje. Pritisnite i držite za ručno ugađanje i podešavanje frekvencije jedan korak po korak.
13	Audio postavke	Pritisnite za ulazak u izbornik audio postavki i podešavanje sljedećih audio opcija: EQ - Upotrijebite zaslon osjetljiv na dodir za podešavanje krivulja izjednačavanja kako bi odgovarale pojedinačnim preferencijama slušanja. Za podešavanje su dostupne sljedeće frekvencije izjednačivača: 62Hz, 150Hz, 400Hz, 1KHz, 3KHz, 7KHz, 12KHz, 16KHz. Raspon podešavanja od +16dB do -16dB dostupan je za svaki frekvencijski pojas. Fader-Balance - Upotrijebite zaslon osjetljiv na dodir za podešavanje balansa razina audio izlaza u cijelom vozilu (+6dB do -6dB). Fader podešava razine sprijeda prema straga, a balans podešava s lijeva na desno. Glasnoća - Upotrijebite zaslon osjetljiv na dodir za podešavanje glasnoće (uključeno ili isključeno). SRC Level - Podesite razine zvuka za svaki izvor zvuka (Disc, USB, itd.)
14	Pojas	Pritisnite za odabir između 2 AM i 3 FM pojasa.

Rad s reproduktorom medija

	Rad s reproduktorom medija	Odaberite ikonu Media Player na zaslonu glavnog izbornika.
1	Trenutni način rada/Glavni izbornik	Prikazuje trenutni način rada. Pritisnite za povratak na glavni izbornik.
2	Bluetooth glazba	Pritisnite za pristup Bluetooth glazbi.
3	USB	Pritisnite za pristup datotekama na USB uređaju.
4	Bluetooth telefon	Pritisnite za pristup Bluetooth telefonu.
5	Nasumično	Pritisnite za omogućavanje ili onemogućavanje nasumične reprodukcije.
6	Ugađanje dolje	Pritisnite << za ugađanje radija na nižu frekvenciju. Pritisnite i držite za ugađanje uređaja dolje jedan korak po korak.
7	Ponavljanje	Pritisnite za omogućavanje ili onemogućavanje ponovljene reprodukcije.
8	Izravan unos datoteke	Pritisnite za prikaz tipkovnice i unos željenog broja datoteke.
9	Reproduciraj / Pauziraj	Pritisnite za pauziranje ili nastavak reprodukcije.
10	Popis datoteka	Pritisnite za prikaz popisa svih datoteka na uređaju.
11	Ugađanje gore	Pritisnite >> za ugađanje radija na višu frekvenciju. Pritisnite i držite za ugađanje uređaja gore jedan korak po korak.
12	Audio postavke	Pritisnite za pristup i podešavanje audio postavki.
13	Pokazatelj vremena	Prikazuje proteklo vrijeme/preostalo vrijeme za trenutnu datoteku.
14	ID3 metapodaci	Prikazuje informacije o trenutnoj datoteci.

Kompatibilnost medija - CD/DVD

Kompatibilnost medija - USB

Kompatibilnost medija

Kompatibilnost medija	Kompatibilni su sljedeći tipovi diskova/datoteka: CD-DA, CD-ROM (ISO), CD-R, CD-RW DVD Video, DVD+R/RW, DVD-R/RW Sljedeći tipovi diskova/datoteka nisu kompatibilni: WMA datoteke koje su zaštićene DRM-om (Digital Rights Management) WMA format bez gubitaka Diskovi snimljeni s Track At Once ili paketnim pisanjem MP3 PRO format, MP3 popisi za reprodukciju RMP format WAV format WMV format AAC, zaštićeni AAC, M4A format, M4V format. Neki DVD-ovi i CD-ovi koji se mogu snimati možda neće biti kompatibilni s ovim uređajem, ovisno o vrsti medija i načinu snimanja.
Redoslijed reprodukcije	MP3 reprodukcija započinje u korijenskoj mapi diska, USB flash pogona ili SD kartice. Sve prazne mape ili mape koje ne sadrže MP3
Kompatibilni formati snimanja	ISO9660 standardi: Maksimalna dubina ugniježđene mape je 8 (uključujući korijensku mapu). Valjani znakovi za nazive mapa/datoteka su slova A-Z (sva velika slova), brojevi 0-9 i "_" (podvlaka). Neki se znakovi možda neće ispravno prikazati, ovisno o vrsti znaka. Ovaj uređaj može reproducirati diskove u Jolietu i drugim standardima koji su u skladu s ISO9660. MP3 zapisi u formatima koji nisu navedeni iznad možda se neće reproducirati i/ili se njihovi nazivi datoteka ili nazivi mapa možda neće ispravno prikazati.
Napomene	Neke se datoteke možda neće reproducirati ili prikazati ispravno, ovisno o brzinama uzorkovanja i brzinama prijenosa. Za najbolje rezultate koristite sljedeće postavke prilikom kopiranja MP3 datoteka: 128 kbps ili veća konstantna brzina prijenosa 44,1 kHz ili veća frekvencija uzorkovanja

Rad s DVD-om

Umetanje diska		Umetnite disk u utor i reprodukcija će započeti automatski. Podizbornike će možda trebati pritisnuti za pristup DVD sadržaju. Pročitajte upute za svoj specifični DVD disk za druge značajke.
Izbacivanje diska		Pritisnite za izbacivanje diska.
Kontrole zaslona osjetljivog na dodir		Pritisnite bilo gdje na LCD zaslonu za prikaz kontrola zaslona osjetljivog na dodir.
1	Izbornik diska	Pritisnite za odabir izbornika diska.
2	Audio postavke	Pritisnite za podešavanje audio postavki.
3	Prethodno poglavlje	Pritisnite za povratak na prethodno poglavlje.
4	Reproduciraj / Pauziraj	Pritisnite za pauziranje ili nastavak reprodukcije.
5	Sljedeće poglavlje	Pritisnite za prelazak na sljedeće poglavlje.
6	Sljedeća stranica	Pritisnite za prikaz sljedeće stranice s opcijama.

7	Izravni unos	Izravno unesite broj poglavlja za početak reprodukcije.
8	Audio	Pritisnite za pristup i podešavanje audio postavki.
9	Ponovi	Pritisnite za ponavljanje trenutnog poglavlja.
10	Nasumično	Pritisnite za omogućavanje ili onemogućavanje nasumične reprodukcije.
11	Sljedeća stranica	Pritisnite za prikaz sljedeće stranice s opcijama.

Rad s Bluetoothom

Priprema		Prije nego što možete koristiti Bluetooth uređaj, on mora biti uparen i povezan. Prije početka postupka uparivanja provjerite je li Bluetooth aktiviran na vašem uređaju.
Mikrofon		Spojite vanjski mikrofon na MIC priključak na stražnjoj strani uređaja (nije uključen unutarnji mikrofon).
Uparivanje novog uređaja		Uređaj neprestano emitira signal za uparivanje kada trenutno nisu povezani uređaji. Dovršite slijed uparivanja sa svog Bluetooth uređaja. Više pojedinosti potražite u korisničkom priručniku za svoj uređaj. Naziv uređaja je "JENSES CDR7011". Bluetooth zaporka je "0000". Uređaj može biti u bilo kojem načinu rada kada se izvodi uparivanje. Na nekim telefonima uparivanje će možda trebati obaviti više puta.
Povezivanje uparenog uređaja		Većina Bluetooth uređaja podržava značajku automatskog povezivanja i automatski će se povezati ako je uređaj u dometu kada je uređaj uključen. Ako je vaš uređaj prethodno bio uparen, ali se ne povezuje, uđite u izbornik za postavljanje Bluetootha i provjerite je li uključena opcija Automatsko povezivanje.
Bluetooth telefon		Za pristup telefonu odaberite Bluetooth telefon iz glavnog izbornika ili pritisnite ikonu telefona iz bilo kojeg načina rada.
1	Trenutni način rada / Glavni izbornik	Prikazuje trenutni način rada. Pritisnite za povratak na zaslon glavnog izbornika.
2	Tipkovnica telefona	Koristite tipkovnicu telefona za biranje željenog telefonskog broja. Alternativno, brojevi se mogu birati izravno s telefona.
3	Prikaži tipkovnicu	Pritisnite za prikaz tipkovnice telefona.
4	Kontakti	Pritisnite za pristup popisu kontakata.
5	Backspace	Pritisnite za brisanje unatrag prilikom upisivanja telefonskog broja.
6	Nedavni pozivi	Pritisnite za prikaz popisa nedavnih poziva.
7	Uređaji	Pritisnite za prikaz dostupnih uređaja.

8	Razgovor	Pritisnite za povezivanje poziva.
9	Telefonski broj	Prikazuje birani telefonski broj.
10	Završi poziv	Pritisnite za završetak trenutnog poziva.
11	Postavke	Pritisnite za prijenos poziva između glavne jedinice i mobilnog telefona.
12	Isključi zvuk	Pritisnite za isključivanje zvuka poziva.
13	Tipkovnica	Pritisnite za prikaz tipkovnice.

Prednji 3,5 mm Aux ulaz

Pomoćni ulaz
Spojite dodatni izvor zvuka u 3,5 mm (prednja ploča) ulaz.
Odaberite pomoćni ulaz iz glavnog izbornika za slušanje zvuka.
Po potrebi podesite glasnoću na vanjskom izvoru zvuka (ako je spojen na izlaz za slušalice uređaja).

Rad sa stražnjom kamerom - (opcionalno)

Korištenje stražnje kamere

Spojite dodatnu stražnju kameru na ulaz za kameru (crni RCA konektor). Pojedinosti potražite u shemi ožičenja.
Ručni odabir - Dodirnite ikonu KAMERA iz glavnog izbornika ili iz bilo kojeg načina rada (kada je omogućeno) za odabir načina rada kamere. Dodirnite gornji lijevi dio zaslona za izlaz iz načina rada kamere.

Napomena: Ručni način rada namijenjen je namjenskim kamerama koje su UVIJEK uključene tijekom vožnje, a ne kamerama koje su spojene na svjetlo za vožnju unatrag vozila.

Automatski odabir

Uređaj će automatski odabrati način rada kamere kada je spojen na strujni krug svjetla za vožnju unatrag.

Napomena: Vanjski video izlaz nije aktivan kada se koristi ulaz za stražnju kameru.

Glasovni asistent

Vaš je prijemnik dizajniran s gumbom za aktiviranje glasa s jednostavnim pristupom za korištenje Siri® ili Google Assistant™ putem Bluetootha u vašem automobilu. Komunicirajte sa svojim pomoćnikom za pametni telefon dok vozite samo pritiskom na gumb!

Bluetooth bi trebao biti uparen između vašeg pametnog telefona i prijemnika. Pritisnite gumb za aktiviranje glasa i prijemnik će se prebaciti u Bluetooth način rada. Ovo će aktivirati Siri® ili Google Assistant™ na vašem pametnom telefonu. Morat ćete se ručno prebaciti natrag na prethodni ili željeni način rada nakon što se ova operacija završi.

Rad s SWC ulazom

Ugrađeno SWC sučelje kompatibilno je s PAC modulima za upravljanje na upravljaču.
Preporučuje se PAC SWI-RC. Adapter treće strane mora se koristiti kako bi XDVD600 bio kompatibilan s bilo kojim kontrolama na upravljaču. Sljedeće su kontrole dostupne za većinu vozila.

Pojačavanje glasnoće (+)
Smanjivanje glasnoće (-)
Isključi zvuk
Preset (+)
Preset (-)
Način rada
Traži/Pjesma gore (+)
Traži/Pjesma dolje (-)
Frekvencijski pojas
BT Talk
BT End

Napomena: Sve OE funkcije upravljača možda neće biti podržane od strane XDVD600.

Savjeti za instalaciju PAC SWI-RC

Postavite "Radio Select Switch". Postavite SWI-RC na položaj 7 - "Pioneer/Other/Sony".
Za programiranje koristite redoslijed mapiranja funkcija radija Pioneer/Sony/Other za jedinice CDR171.
Prilikom programiranja SWI-RC, ako funkcija nije podržana (ili nije željena), tada se funkcija MORA preskočiti prema uputama PAC SWI-RC.

Redoslijed funkcija	Mapiranje funkcija	SWI-RC (referenca 3,3 VDC)
Redoslijed funkcija	Mapiranje funkcija	Napon središnjeg pina (prstena) (Odabir funkcije)	Napon vršnog pina
1	Glasnoća +	H 5.0v	2.07
2	Glasnoća -	H 5.0v	2.32
3	Isključi zvuk	H 5.0v	1.01
4	Preset +	L 0.0V	1.54
5	Preset -	L 0.0V	1.81
6	Izvor	H 5.0v	0.60
7	Traži + / Pjesma +	H 5.0v	1.54
8	Traži - / Pjesma -	H 5.0v	1.81
9	Frekvencijski pojas	H 5.0v	2.73
10	BT razgovor	L 0.0V	0.60

Rješavanje problema

Problem	Uzrok	Radnja
Uređaj se ne uključuje (nema napajanja)	Žuta žica nije spojena ili je neispravan napon Crvena žica nije spojena ili je neispravan napon	Provjerite priključke za ispravan napon (11~16VDC)
	Crna žica nije spojena	Provjerite priključak na uzemljenje
	Pregorio osigurač	Zamijenite osigurač
Uređaj ima napajanje (ali nema zvuka)	Žice zvučnika nisu spojene	Provjerite priključke na zvučnicima
Uređaj ima napajanje (ali nema zvuka)	Jedna ili više žica zvučnika se dodiruju ili dodiruju uzemljenje šasije	Izolirajte sve gole žice zvučnika jedna od druge i od uzemljenja šasije
Uređaj pregorijeva osigurače	Žuta ili crvena žica dodiruje uzemljenje šasije	Provjerite ima li priklještenih žica
	Žice zvučnika dodiruju uzemljenje šasije	Provjerite ima li priklještenih žica
	Neispravna vrijednost osigurača	Upotrijebite osigurač s ispravnom vrijednošću
Pretjerano preskakanje	Uređaj nije ispravno montiran ili stražnji remen nije siguran	Provjerite montažnu obujmicu i potporu stražnjeg remena
Pretjerano preskakanje	Fizički nedostatak na mediju (CD, CD-R ili CD-RW)	Provjerite ima li ogrebotina na mediju
ERR FILE se pojavljuje na zaslonu	Pogreška čitanja diska	Pritisnite eject ili RESET
ERR FILE se pojavljuje na zaslonu	Pogreška fokusa ili je disk umetnut naopako	Pritisnite eject ili RESET
NO FILE se pojavljuje na zaslonu	Nema datoteka MP3 koje se mogu reproducirati na uređaju	Provjerite ima li na uređaju valjanih MP3 datoteka
Uređaj ne prihvaća disk	Položaj CD mehanizma nije usklađen	Pritisnite EJECT za resetiranje položaja CD mehanizma
Uređaj ne prihvaća disk	Vijci za transport CD-a su još uvijek na mjestu	Uklonite 2 vijka za transport koji se nalaze na vrhu uređaja
NO SUPPORT se pojavljuje na zaslonu	Prisutna je nevažeća verzija ID3 oznake	Podržane su ID3 oznake verzije 1.0 do 2.0.

Specifikacije

CD reproduktor	Frekvencijski odziv: 20Hz-20kHz Razdvajanje kanala @ 1kHz: >60dB D/A pretvarač: 1 bit
FM tuner	Raspon ugađanja: 87,5MHz-107,9MHz Iskoristiva osjetljivost: 8,5dBf 50dB osjetljivost utišavanja: 10dBf Stereo razdvajanje @ 1kHz: >30dB Frekvencijski odziv: 30Hz-13kHz
AM tuner	Raspon ugađanja: 530kHz-1710kHz Iskoristiva osjetljivost: <42dBu Frekvencijski odziv: 30Hz-2,2kHz
Općenito	USB punjenje: 1A Impedancija izlaza zvučnika: 4~8 ohma Napon linijskog izlaza: 4 V RMS Dimenzije: 7" x 7" x 2" (178 x 178 x 50 mm)

CEA-2006 Standardne specifikacije snage
(referenca: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Izlazna snaga: 16 W RMS x 4 kanala pri 4 ohma i < 1% THD+N
Omjer signala i šuma: 80dBA (referenca: 1 vat u 4 ohma)

Sigurnosne informacije

Sigurnosne napomene
(Samo DVD prijemnik)

Reprodukcija videozapisa neće raditi dok se vozilo kreće.
Ovo je sigurnosna značajka za sprječavanje ometanja vozača. Funkcije videozapisa u armaturnoj ploči radit će samo kada je vozilo parkirano i aktivirana parkirna kočnica. U većini je jurisdikcija nezakonito da vozač gleda videozapis dok je vozilo u pokretu.

Nakon ugradnje ovog monitora/reproduktor medija ("uređaja") u vozilo, vozač vozila ne smije upravljati ovim uređajem gledanjem videozapisa ili igranjem videoigara tijekom vožnje. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Nekoliko država zabranjuje ugradnju monitora/reproduktor medija ako je zaslon vidljiv s vozačevog sjedala. Ako prebivate u jurisdikciji koja je donijela takav zakon, ovaj se uređaj ne smije instalirati tako da je zaslon vidljiv s vozačevog sjedala. Prilikom ugradnje ovog uređaja u prednju konzolu/armaturnu ploču, uređaj mora biti postavljen tako da je okrenut samo prema sjedalu suvozača. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Ovaj je uređaj dizajniran tako da se njime može upravljati samo kada je vozilo u "Parku" i parkirna kočnica je potpuno aktivirana. U tu svrhu, ovaj uređaj uključuje značajku zaključavanja parkirne kočnice koja sprječava rad uređaja ako vozilo nije u "Parku" i/ili parkirna kočnica nije potpuno aktivirana. Prilikom ugradnje ovog uređaja, instalater mora spojiti žicu za detekciju parkirne kočnice na mehanizam parkirne kočnice kako bi značajka zaključavanja parkirne kočnice bila operativna. NEMOJTE jednostavno uzemljiti žicu za detekciju parkirne kočnice na metalni dio vozila. Nepravilna ugradnja značajke zaključavanja parkirne kočnice može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Nakon što je značajka zaključavanja parkirne kočnice instalirana, vlasnik/korisnik ne smije pokušavati ometati/neutralizirati značajku zaključavanja parkirne kočnice

djelomičnim aktiviranjem parkirne kočnice i/ili
kupnjom/korištenjem bilo kojeg uređaja ili jedinice dizajnirane za slanje potrebnih signala kočenja jedinici.

Nepoštivanje ovih uputa može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Prilikom rada s ovim uređajem, držite razinu glasnoće uređaja dovoljno niskom da putnici u vozilu mogu čuti zvukove povezane s prometom, kao što su policijska i hitna vozila. Nepoštivanje ove upute može dovesti do ometanja vozača što može rezultirati ozbiljnim ozljedama ili smrću putnika u vozilu ili osoba izvan vozila i/ili materijalnom štetom.

Napomena.
Gornji video sadržaj namijenjen je samo DVD prijemniku.

Pažljivo pročitajte sve upute prije pokušaja instalacije ili rada.
Zbog svoje tehničke prirode, preporuča se da vaš radio ugradi profesionalni instalater ili ovlašteni prodavač. Ovaj proizvod je samo za upotrebu u vozilima sa 12VDC negativnim uzemljenjem.

Kako biste spriječili oštećenje ili ozljede:

Pazite da uređaj sigurno uzemljite na uzemljenje šasije vozila.
Nemojte uklanjati gornji ili donji poklopac uređaja.
Nemojte instalirati uređaj na mjesto izloženo izravnoj sunčevoj svjetlosti ili prekomjernoj toplini ili mogućnosti prskanja vode.
Nemojte izlagati uređaj prekomjernim udarcima.
Prilikom zamjene osigurača, koristite samo novi s propisanom vrijednošću. Korištenje osigurača s pogrešnom vrijednošću može uzrokovati kvar uređaja.
Kako biste spriječili kratke spojeve prilikom zamjene osigurača, prvo odspojite kabelski svežanj.
Koristite samo isporučeni hardver i kabelski svežanj.
Ne možete gledati videozapis dok se vozilo kreće. Pronađite sigurno mjesto za parkiranje i aktivirajte parkirnu kočnicu.
Ako naiđete na probleme tijekom instalacije, obratite se najbližem prodavaču tvrtke Jensen.
Ako uređaj ne radi ispravno, prvo ga resetirajte. Ako se problem i dalje javlja, obratite se najbližem prodavaču tvrtke Jensen ili nazovite tehničku pomoć na 1-888-921-4088.
Za čišćenje monitora obrišite ga samo suhom silikonskom krpom ili mekom krpom. Nemojte koristiti krutu krpu ili hlapljiva otapala kao što su razrjeđivač boje i alkohol. Mogu izgrebati površinu ploče i/ili ukloniti ispis.
Kada temperatura uređaja padne (kao zimi), tekući kristal unutar zaslona postat će tamniji nego inače. Normalna svjetlina vratit će se nakon nekog vremena korištenja monitora.
Prilikom produljenja kabela za paljenje, bateriju ili uzemljenje, obavezno koristite kabele automobilske kvalitete ili druge kabele s površinom od 0,75 mm (AWG 18) ili više kako biste spriječili pad napona.
Nemojte dodirivati tekući kristal ako je LCD oštećen ili slomljen. Tekući kristal može biti opasan za vaše zdravlje ili smrtonosan. Ako tekući kristal s LCD-a dođe u dodir s vašim tijelom ili odjećom, odmah ga isperite sapunom.
