Përgatitja

Ju lutemi lexoni të gjithë manualin përpara instalimit.

Përpara se të filloni

Shkëputeni terminalin negativ të baterisë. Konsultohuni me një teknik të kualifikuar për udhëzime.
Shmangni instalimin e njësisë aty ku do t'i nënshtrohej temperaturave të larta, siç është nga rrezet e diellit të drejtpërdrejta, ose ku do t'i nënshtrohej pluhurit, papastërtive ose dridhjeve të tepërta.

Duke filluar

Hiqeni unazën zbukuruese nga njësia.
Hiqni 2 vidhat e transportit që ndodhen në majë të njësisë.
Futni çelësat e furnizuar në folenë siç tregohet dhe rrëshqisni njësinë jashtë mëngës së montimit.
Instaloni mëngën e montimit në hapje, duke përkulur skedat për t'u siguruar.
Lidhni telat dhe antenën. Konsultohuni me një teknik të kualifikuar nëse nuk jeni i sigurt.
Disa automjete mund të kërkojnë një komplet instalimi dhe/ose një përshtatës të instalimeve elektrike (shiten veçmas).
Testoni për funksionimin e saktë dhe fiksojeni përsëri në panelin e instrumenteve.
Vendosni unazën zbukuruese në vend nëse është e nevojshme.

Diagrami i instalimeve elektrike

Shënim:
Kur zëvendësoni një siguresë, sigurohuni që të përdorni llojin dhe amperazhin e saktë. Përdorimi i një siguresë të gabuar mund të shkaktojë dëme. Njësia përdor (1) siguresë 10 amp me tehe të vendosur në pjesën e pasme të njësisë.

Shënime për instalimet elektrike:
Dalja e subwoofer-it
Dalja e parandaluesit të subwoofer-it (xhaketë e zezë me RCA jeshile) është aktive në të gjitha mënyrat audio.

Hyrja e kamerës së pasme
Një kamerë me pamje nga pas (nuk përfshihet) mund të përdoret me hyrjen Camera.

VEPRIMI

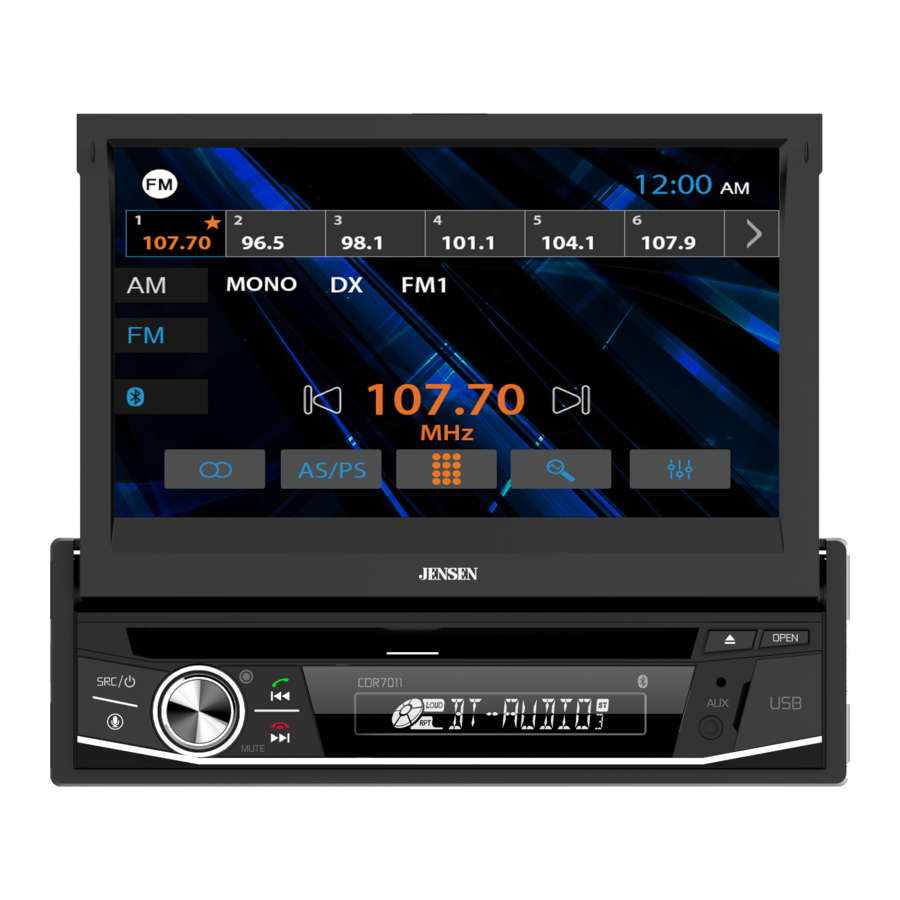

Vendndodhjet e Kontrollit

Burimi / Fuqia
Modaliteti / Aktivizimi me Zë
Volumi / Heshtja
Rritja e Kanalit/Pjesës / Fundi i Thirrjes
Ulja e Kanalit/Pjesës / Thirrja
Fishekë për Disk
Hyrje Ndihmëse
Fishekë USB
Butoni i Rivendosjes
Hapja e Panelit
Nxjerrja

Veprimi i Përgjithshëm

Ndiz/Fik	Shtyp ose çdo buton tjetër (përveç Nxjerrjes) për ta ndezur pajisjen. Shtyp dhe mbaj për ta fikur pajisjen.
Burimi	Shtyp SRC për të hyrë në modalitetet e disponueshme të hyrjes: Radio, Disk, USB, Telefoni Bluetooth, Audio Bluetooth, AUX, Kamera dhe Cilësimet. Pajisja me disk ose USB duhet të jetë e lidhur/futur që të shfaqet në vargun e përzgjedhjes së modalitetit.
Volumi	Rrotullo çelësin e volumit për të rritur ose ulur nivelin e volumit.
Heshtja	Shtyp shkurtimisht për ta heshtur audion. Shtyp shkurtimisht përsëri për t'u kthyer në volumin e zgjedhur më parë. Rrotullimi i çelësit të volumit ndërsa është i heshtur do ta anulojë gjithashtu funksionin e heshtjes.
Hyrja Ndihmëse	Lidh pajisje audio të jashtme në hyrjen ndihmëse 3.5 mm në panelin e përparmë.
Porta USB	Lidh një pajisje USB në portën USB në panelin e përparmë për të luajtur skedarë MP3.
Menyja Kryesore	Nga çdo modalitet funksional, shtyp ikonën e shigjetës në cepin e sipërm majtas për të hyrë në ekranin e Menysë Kryesore. Përdor shigjetat djathtas dhe majtas në cepat e poshtëm për të lundruar midis dy ekraneve të Menysë Kryesore dhe prek çdo ikonë për të hyrë direkt në modalitetin përkatës.

Radio
Luajtësi Multimedial
Telefoni Bluetooth
Disku
USB
Audio Bluetooth
Hyrja Ndihmëse
Kamera e Pasme
Cilësimet

Nga ekrani i Menysë Kryesore, zgjidh Settings (Cilësimet) për të hyrë në menunë e Konfigurimit dhe zgjidh nga kategoritë e shfaqura në anën e majtë të ekranit: Të përgjithshme, Ora, Audio, Bluetooth, Ekrani dhe Rreth. Përdor ekranin me prekje për të lundruar dhe rregulluar opsionet individuale brenda çdo kategorie.

Cilësimet Audio

Volumi
Cilësimet EQ
EQ Ndiz/Fik
Zhurmshmëria Ndiz/Fik
Rivendosja EQ
Kthehu te Burimi
Paravendosjet EQ / E Personalizuar
Balanci / Zbehësi

Cilësimet e Balancit/Zbehësit

Volumi
Rivendosja e Zbehësit
Nënvuajtësi Ndiz/Fik
Kthehu te Burimi
Kthehu te Kontrollet EQ

Veprimi i Radios

	Veprimi i Radios	Zgjidh ikonën e Radios nga ekrani i Menysë Kryesore.
1	Modaliteti Aktual / Menyja Kryesore	Shfaq modalitetin aktual të veprimit. Shtyp për t'u kthyer në ekranin e Menysë Kryesore.
2	Paravendosjet e Akorduesit	Shfaq stacionet e paravendosura të ruajtura në brezin aktual. Për të ruajtur një stacion të paravendosur, akordo pajisjen në stacionin e dëshiruar, pastaj shtyp dhe mbaj butonin e dëshiruar të paravendosjes për të ruajtur stacionin aktual në atë vend të paravendosur. Deri në 18 stacione FM dhe 12 AM mund të ruhen në memorje. Shtyp shkurtimisht çdo stacion të paravendosur për ta luajtur menjëherë.
3	AM	Shtyp për të hyrë në brezat AM.
4	FM	Shtyp për të hyrë në brezat FM.
5	Bluetooth	Shtyp për të hyrë direkt në modalitetin pa duar Bluetooth.
6	Stereo / Mono	Shtyp për të zgjedhur veprimin Stereo ose Mono.
7	Akordo Poshtë	Shtyp për të akorduar poshtë duke kërkuar stacionin e fortë tjetër. Shtyp dhe mbaj për të akorduar manualisht dhe rregulluar frekuencën një hap në të njëjtën kohë.
8	AS/PS	Shtyp dhe mbaj për të ruajtur automatikisht gjashtë stacionet më të forta në brezin aktual si paravendosje. Shtyp shkurtimisht për të skanuar të gjitha stacionet e paravendosura në brezin aktual.
9	Akordimi Direkt	Shtyp për të futur direkt numrin e stacionit të dëshiruar dhe për të filluar luajtjen e atij stacioni.

10	Numri i Stacionit	Shfaq numrin aktual të stacionit.
11	Kërkimi i Stacionit	Shtyp për të kërkuar një stacion specifik.
12	Akordo Lart	Shtyp për të akorduar poshtë duke kërkuar stacionin e fortë tjetër. Shtyp dhe mbaj për të akorduar manualisht dhe rregulluar frekuencën një hap në të njëjtën kohë.
13	Cilësimet Audio	Shtyp për të hyrë në menunë e Cilësimeve Audio dhe rregullo opsionet e mëposhtme audio: EQ - Përdor ekranin me prekje për të rregulluar kurbat e barazimit që të përshtaten me preferencat individuale të dëgjimit. Frekuencat e mëposhtme të barazuesit janë të disponueshme për rregullim: 62Hz, 150Hz, 400Hz, 1KHz, 3KHz, 7KHz, 12KHz, 16KHz. Një diapazon rregullimi prej +16dB deri në -16dB është i disponueshëm për çdo brez frekuence. Zbehës-Balancë - Përdor ekranin me prekje për të rregulluar balancën e niveleve të prodhimit audio në të gjithë automjetin (+6dB deri në -6dB). Zbehësi rregullon nivelet nga përpara në mbrapa dhe balanca rregullon nga e majta në të djathtë. Zhurmshmëria - Përdor ekranin me prekje për të rregulluar Zhurmshmërinë (Ndiz ose Fik). Niveli SRC - Rregullo nivelet audio për çdo burim audio (Disk, USB, etj.)
14	Brezi	Shtyp për të zgjedhur midis 2 brezave AM dhe 3 FM.

Veprimi i Luajtësit Multimedial

	Veprimi i Luajtësit Multimedial	Zgjidh ikonën e Luajtësit Multimedial nga ekrani i Menysë Kryesore.
1	Modaliteti Aktual/Menyja Kryesore	Tregon modalitetin aktual të veprimit. Shtyp për t'u kthyer në Menynë Kryesore.
2	Muzika Bluetooth	Shtyp për të hyrë në muzikën Bluetooth.
3	USB	Shtyp për të hyrë në skedarët në pajisjen USB.
4	Telefoni Bluetooth	Shtyp për të hyrë në telefonin Bluetooth.
5	Rastësor	Shtyp për të aktivizuar ose çaktivizuar luajtjen Rastësore.
6	Akordo Poshtë	Shtyp << për ta akorduar radion në një frekuencë më të ulët. Shtyp dhe mbaj për ta akorduar pajisjen poshtë një hap në të njëjtën kohë.
7	Përsërit	Shtyp për të aktivizuar ose çaktivizuar luajtjen Përsërit.
8	Hyrja Direkte e Skedarit	Shtyp për të shfaqur tastierën dhe fut numrin e dëshiruar të skedarit.
9	Luaj / Ndal	Shtyp për të ndalur ose rifilluar luajtjen.
10	Lista e Skedarëve	Shtyp për të shfaqur një listë të të gjithë skedarëve në pajisje.
11	Akordo Lart	Shtyp >> për ta akorduar radion në një frekuencë më të lartë. Shtyp dhe mbaj për ta akorduar pajisjen lart një hap në të njëjtën kohë.
12	Cilësimet Audio	Shtyp për të hyrë dhe rregulluar cilësimet audio.
13	Treguesi i Kohës	Shfaq kohën e kaluar/kohën e mbetur për skedarin aktual.
14	Metadatat ID3	Shfaq informacionin aktual të skedarit.

Pajtueshmëria Multimediale - CD/DVD

Pajtueshmëria Multimediale - USB

Pajtueshmëria e medias

Pajtueshmëria e medias	Llojet e mëposhtme të disqeve/skedarëve janë të pajtueshëm: CD-DA, CD-ROM (ISO), CD-R, CD-RW DVD Video, DVD+R/RW, DVD-R/RW Llojet e mëposhtme të disqeve/skedarëve nuk janë të pajtueshëm: Skedarët WMA që mbrohen nga DRM (Menaxhimi i të Drejtave Digjitale) Formati WMA pa humbje Disqet e regjistruara me Track At Once ose shkrimin e paketave Formati MP3 PRO, listat e luajtjes MP3 Formati RMP Formati WAV Formati WMV AAC, AAC e mbrojtur, formati M4A, formati M4V. Disa DVD dhe CD të regjistrueshme mund të jenë të papajtueshme me këtë njësi, në varësi të llojit të medias dhe metodës së regjistrimit.
Renditja e riprodhimit	Seksioni i riprodhimit MP3 fillon në dosjen rrënjësore të diskut, USB flash drive ose kartës SD. Çdo dosje boshe ose dosje që nuk përfshin MP3
Formatet e regjistrimit të pajtueshme	Standardet ISO9660: Thellësia maksimale e dosjes së ngulitur është 8 (përfshirë dosjen rrënjësore). Karakteret e vlefshme për emrat e dosjeve/skedarëve janë shkronjat A-Z (të gjitha me shkronja të mëdha), numrat 0-9 dhe "_" (nënvizimi). Disa karaktere mund të mos shfaqen saktë, në varësi të llojit të karakterit. Ky pajisje mund të riprodhojë disqe në Joliet dhe standarde të tjera që përputhen me ISO9660. MP3 të shkruara në formate të tjera nga sa më sipër mund të mos luhen dhe/ose emrat e skedarëve ose emrat e dosjeve të tyre mund të mos shfaqen siç duhet.
Shënime	Disa skedarë mund të mos luhen ose të shfaqen saktë, në varësi të shpejtësisë së marrjes së mostrave dhe shpejtësisë së biteve. Për rezultate më të mira, përdorni cilësimet e mëposhtme kur grisni skedarët MP3: shpejtësia e biteve konstante prej 128 kbps ose më e lartë frekuenca e marrjes së mostrave 44.1 kHz ose më e lartë

Funksionimi i DVD-së

Futja e një disku		Futni diskun në vend dhe riprodhimi do të fillojë automatikisht. Nën-menutë mund të duhet të shtypen për të hyrë në përmbajtjen e DVD-së. Lexoni udhëzimet e diskut tuaj specifik DVD për veçori të tjera.
Nxjerrja e diskut		Shtypni për të nxjerrë diskun.
Kontrollet e ekranit me prekje		Shtypni kudo në LCD për të shfaqur kontrollet e ekranit me prekje.
1	Menuja e diskut	Shtypni për të zgjedhur menunë e diskut.
2	Cilësimet audio	Shtypni për të rregulluar cilësimet audio.
3	Kapitulli i mëparshëm	Shtypni për t'u kthyer në kapitullin e mëparshëm.
4	Luaj / Pauzë	Shtypni për të ndaluar ose rifilluar riprodhimin.
5	Kapitulli tjetër	Shtypni për të kaluar në kapitullin tjetër.
6	Faqja tjetër	Shtypni për të shfaqur faqen tjetër të opsioneve.

7	Hyrje e drejtpërdrejtë	Futni një numër kapitulli drejtpërdrejt për të filluar riprodhimin.
8	Audio	Shtypni për të hyrë dhe rregulluar cilësimet audio.
9	Përsërit	Shtypni për të përsëritur kapitullin aktual.
10	Rastësisht	Shtypni për të aktivizuar ose çaktivizuar riprodhimin e rastësishëm.
11	Faqja tjetër	Shtypni për të shfaqur faqen tjetër të opsioneve.

Funksionimi i Bluetooth

Përgatitja		Përpara se të mund të përdorni një pajisje Bluetooth, ajo duhet të jetë e çiftuar dhe e lidhur. Sigurohuni që Bluetooth të jetë aktivizuar në pajisjen tuaj përpara se të filloni procesin e çiftimit.
Mikrofoni		Lidheni një mikrofon të jashtëm me fole MIC në pjesën e pasme të njësisë (nuk përfshihet asnjë mikrofon i brendshëm).
Çiftimi i një pajisjeje të re		Njësia transmeton sinjalin e çiftimit vazhdimisht kur nuk ka pajisje të lidhura aktualisht. Përfundoni sekuencën e çiftimit nga pajisja juaj Bluetooth. Referojuni manualit të pronarit për pajisjen tuaj për më shumë detaje. Emri i pajisjes është "JENSES CDR7011". Fjalëkalimi Bluetooth është "0000". Njësia mund të jetë në çdo mënyrë funksionimi kur kryhet çiftimi. Në disa telefona, çiftimi mund të duhet të bëhet më shumë se një herë.
Lidhja e një pajisjeje të çiftuar		Shumica e pajisjeve Bluetooth mbështesin funksionin e lidhjes automatike dhe do të lidhen automatikisht nëse pajisja është në rreze kur njësia është ndezur. Nëse pajisja juaj ishte çiftuar më parë, por nuk lidhet, futuni në menunë e konfigurimit Bluetooth dhe sigurohuni që Lidhja automatike të jetë e ndezur.
Telefoni Bluetooth		Për të hyrë në telefon, zgjidhni Telefonin Bluetooth nga Menua Kryesore ose shtypni ikonën e telefonit nga çdo mënyrë funksionimi.
1	Modaliteti aktual / Menua kryesore	Shfaq modalitetin aktual të funksionimit. Shtypni për t'u kthyer në ekranin e Menusë Kryesore.
2	Tastiera e telefonit	Përdorni tastierën e telefonit për të formuar numrin e telefonit të dëshiruar. Përndryshe, numrat mund të formohen drejtpërdrejt nga telefoni.
3	Shfaq tastierën	Shtypni për të shfaqur tastierën e telefonit.
4	Kontaktet	Shtypni për të hyrë në listën e kontakteve.
5	Backspace	Shtypni për të fshirë kur shkruani një numër telefoni.
6	Thirrjet e fundit	Shtypni për të shfaqur një listë të thirrjeve të fundit.
7	Pajisjet	Shtypni për të parë pajisjet e disponueshme.

8	Bisedo	Shtypni për të lidhur një telefonatë.
9	Numri i telefonit	Tregon numrin e telefonit të formuar.
10	Përfundo telefonatën	Shtypni për të përfunduar telefonatën aktuale.
11	Cilësimet	Shtypni për të transferuar thirrjen midis njësisë së kokës dhe telefonit celular.
12	Hesht	Shtypni për të heshtur audion e thirrjes.
13	Tastiera	Shtypni për të shfaqur tastierën.

Hyrja Aux 3.5 mm e përparme

Hyrja ndihmëse
Lidhni një burim audio opsional në hyrjen 3.5 mm (paneli i përparmë).
Zgjidhni hyrjen ndihmëse nga Menua Kryesore për të dëgjuar audion.
Rregulloni volumin në burimin audio të jashtëm sipas nevojës (nëse është lidhur me daljen e kufjeve të pajisjes).

Funksionimi i kamerës së pasme - (Opsionale)

Përdorimi i kamerës së pasme

Lidhni një kamerë të pasme opsionale në hyrjen e kamerës (lidhës i zi RCA). Referojuni diagramit të instalimit për detaje.
Përzgjedhja manuale - Prekni ikonën CAMERA nga Menua Kryesore ose nga çdo mënyrë funksionimi (kur aktivizohet) për të zgjedhur modalitetin e kamerës. Prekni zonën e sipërme majtas në ekran për të dalë nga modaliteti i kamerës.

Shënim: Modaliteti manual është për kamerat e dedikuara që janë NDEZUR GJITHMONË gjatë vozitjes, nuk është menduar për kamerat që janë të lidhura me dritën e kundërt të automjetit.

Përzgjedhja automatike

Njësia do të zgjedhë automatikisht modalitetin e kamerës kur lidhet me qarkun e llambës së pasme.

Shënim: Dalja e jashtme video nuk është aktive kur përdorni hyrjen e kamerës së pasme.

Asistenti zanor

Marrësi juaj është projektuar me një buton të aktivizimit zanor me akses të lehtë për të përdorur Siri® ose Google Assistant™ përmes Bluetooth të makinës tuaj. Ndërveproni me asistentin tuaj të telefonit inteligjent ndërsa vozitni vetëm me shtypjen e një butoni!

Bluetooth duhet të jetë çiftuar midis telefonit tuaj inteligjent dhe marrësit. Shtypni butonin e aktivizimit zanor dhe marrësi do të kalojë në modalitetin Bluetooth. Kjo do të aktivizojë Siri® ose Google Assistant™ në telefonin tuaj inteligjent. Do t'ju duhet të kaloni manualisht përsëri në modalitetin e mëparshëm ose të dëshiruar pasi të jetë ndërprerë ky funksionim.

Funksionimi i hyrjes SWC

Ndërfaqja SWC e integruar është e pajtueshme me modulet e kontrollit të timonit PAC.
Rekomandohet PAC SWI-RC. Një përshtatës i palës së tretë duhet të përdoret në mënyrë që XDVD600 të jetë i pajtueshëm me çdo kontroll timoni. Kontrollet e mëposhtme janë të disponueshme për shumicën e automjeteve.

Rritja e volumit (+)
Ulja e volumit (-)
Heshtja
Paravendosja (+)
Paravendosja (-)
Modaliteti
Kërko/Gjurmo lart (+)
Kërko/Gjurmo poshtë (-)
Brezi
Biseda BT
Përfundo BT

Shënim: Jo të gjitha funksionet e timonit OE mund të mbështeten nga XDVD600.

Këshilla për instalimin e PAC SWI-RC

Vendosni "Çelësin e zgjedhjes së radios". Vendoseni SWI-RC në pozicionin 7 - "Pioneer/Tjetër/Sony".
Për të programuar, përdorni rendin e hartës së funksionit radio Pioneer/Sony/Tjetër për njësitë CDR171.
Kur programoni SWI-RC, nëse një funksion nuk mbështetet (ose nuk dëshirohet), atëherë funksioni DUHET të anashkalohet sipas udhëzimeve PAC SWI-RC.

Rendi i funksionit	Hartimi i funksionit	SWI-RC (Referencë 3.3VDC)
Rendi i funksionit	Hartimi i funksionit	Tensioni i kunjës qendrore (Unaza) (Përzgjedhja e funksionit)	Tensioni i kunjës së majës
1	Vëllimi +	H 5.0v	2.07
2	Vëllimi -	H 5.0v	2.32
3	Hesht	H 5.0v	1.01
4	Paravendosja +	L 0.0V	1.54
5	Paravendosja -	L 0.0V	1.81
6	Burimi	H 5.0v	0.60
7	Kërko + / Gjurmo +	H 5.0v	1.54
8	Kërko - / Gjurmo -	H 5.0v	1.81
9	Brezi	H 5.0v	2.73
10	BT Talk	L 0.0V	0.60

Zgjidhja e problemeve

Problemi	Shkaku	Veprimi
Njësia nuk ndizet (pa energji)	Tel i verdhë nuk është i lidhur ose tension i gabuar Teli i kuq nuk është i lidhur ose tension i gabuar	Kontrolloni lidhjet për tensionin e duhur (11~16VDC)
	Tel i zi nuk është i lidhur	Kontrolloni lidhjen me tokë
	Siguresa ka shkrirë	Zëvendësoni siguresën
Njësia ka energji (por nuk ka zë)	Telat e altoparlantëve nuk janë të lidhur	Kontrolloni lidhjet tek altoparlantët
Njësia ka energji (por nuk ka zë)	Një ose më shumë tela të altoparlantëve prekin njëri-tjetrin ose prekin tokëzimin e shasisë	Izoloni të gjithë telat e zhveshur të altoparlantëve nga njëri-tjetri dhe tokëzimi i shasisë
Njësia shkrin siguresat	Teli i verdhë ose i kuq prek tokëzimin e shasisë	Kontrolloni për tel të shtypur
	Telat e altoparlantëve prekin tokëzimin e shasisë	Kontrolloni për tel të shtypur
	Vlerësim i gabuar i siguresës	Përdorni siguresë me vlerësimin e duhur
Kërcime të tepërta	Njësia nuk është montuar saktë ose rripi mbështetës nuk është i sigurt	Kontrolloni mëngën e montimit dhe mbështetjen e rripit mbështetës
Kërcime të tepërta	Defekt fizik në media (CD, CD-R ose CD-RW)	Kontrolloni median për gërvishtje
ERR FILE shfaqet në ekran	Gabim në leximin e diskut	Shtypni nxjerrjen ose RESET
ERR FILE shfaqet në ekran	Gabim në fokus ose disku është me kokë poshtë	Shtypni nxjerrjen ose RESET
NO FILE shfaqet në ekran	Nuk u gjetën skedarë MP3 të luajtshëm në pajisje	Kontrolloni pajisjen për skedarë MP3 të vlefshëm
Njësia nuk pranon disk	Pozicioni i mekanizmit të CD-së jashtë rregullimit	Shtypni EJECT për të rivendosur pozicionin e mekanizmit të CD-së
Njësia nuk pranon disk	Vidhat e transportit të CD-së janë ende në vend	Hiqni 2 vidhat e transportit që ndodhen në majë të njësisë
NO SUPPORT shfaqet në ekran	Një version i pavlefshëm i etiketës ID3 është i pranishëm	Versionet 1.0 deri në 2.0 të etiketave ID3 mbështeten.

Specifikimet

CD Player	Përgjigja e frekuencës: 20Hz-20kHz Ndërprerja e kanalit @ 1kHz: >60dB Konvertues D/A: 1 Bit
FM Tuner	Gama e akordimit: 87.5MHz-107.9MHz Ndjeshmëria e përdorshme: 8.5dBf Ndjeshmëria e heshtjes 50dB: 10dBf Ndërprerja stereo @ 1kHz: >30dB Përgjigja e frekuencës: 30Hz-13kHz
AM Tuner	Gama e akordimit: 530kHz-1710kHz Ndjeshmëria e përdorshme: <42dBu Përgjigja e frekuencës: 30Hz-2.2kHz
E përgjithshme	Karikimi USB: 1A Impedanca e daljes së altoparlantit: 4~8 ohm Tensioni i daljes së linjës: 4 Volts RMS Përmasat: 7" x 7" x 2" (178 x 178 x 50 mm)

Specifikimet standarde të energjisë CEA-2006
(referenca: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Dalja e energjisë: 16 Watts RMS x 4 kanale në 4 ohm dhe < 1% THD+N
Raporti sinjal ndaj zhurmës: 80dBA (referenca: 1 watt në 4 ohm)

Informacione sigurie

Shënime sigurie
(Vetëm marrës DVD)

Rileximi i videos nuk do të funksionojë derisa automjeti të jetë në lëvizje.
Ky është një veçori sigurie për të parandaluar shpërqendrimin e shoferit. Funksionet e videos në panel do të funksionojnë vetëm kur automjeti është në Park dhe freni i parkimit është i angazhuar. Është e paligjshme në shumicën e juridiksioneve që shoferi të shikojë video ndërsa automjeti është në lëvizje.

Pas instalimit të këtij monitori/lexuesi të mediave ("njësi") në një automjet, shoferi i automjetit nuk duhet ta përdorë këtë njësi duke parë video ose duke luajtur lojëra video gjatë vozitjes. Mosrespektimi i këtij udhëzimi mund të çojë në shpërqendrimin e shoferit, i cili mund të rezultojë në lëndime serioze ose vdekje për personat brenda automjetit ose personat jashtë automjetit dhe/ose dëmtimin e pronës.

Disa shtete ndalojnë instalimin e monitorëve/lexuesve të mediave nëse ekrani është i dukshëm nga sedilja e shoferit. Nëse banoni në një juridiksion që ka miratuar një ligj të tillë, kjo njësi nuk duhet të instalohet në mënyrë që ekrani të jetë i dukshëm nga sedilja e shoferit. Kur instaloni këtë njësi në konsolën/bordin e përparmë, njësia duhet të pozicionohet në mënyrë që të jetë e kthyer vetëm nga sedilja e pasagjerit të përparmë. Mosrespektimi i këtij udhëzimi mund të çojë në shpërqendrimin e shoferit, i cili mund të rezultojë në lëndime serioze ose vdekje për personat brenda automjetit ose personat jashtë automjetit dhe/ose dëmtimin e pronës.

Kjo njësi është krijuar në mënyrë që të mund të përdoret vetëm kur automjeti është në "Park" dhe freni i parkimit është angazhuar plotësisht. Për këtë qëllim, kjo njësi përfshin një veçori të bllokimit të frenit të parkimit që e ndalon njësinë të funksionojë nëse automjeti nuk është në "Park" dhe/ose freni i parkimit nuk është angazhuar plotësisht. Kur instaloni këtë njësi, instaluesi duhet të lidhë telin e zbulimit të frenit të parkimit me mekanizmin e frenit të parkimit në mënyrë që veçoria e bllokimit të frenit të parkimit të jetë funksionale. MOS e tokëzoni thjesht telin e zbulimit të frenit të parkimit në një pjesë metalike të automjetit. Mosinstalimi siç duhet i veçorisë së bllokimit të frenit të parkimit mund të çojë në shpërqendrimin e shoferit, i cili mund të rezultojë në lëndime serioze ose vdekje për personat brenda automjetit ose personat jashtë automjetit dhe/ose dëmtimin e pronës.

Pasi të jetë instaluar veçoria e bllokimit të frenit të parkimit, pronari/përdoruesi nuk duhet të përpiqet të prishë/neutralizojë veçorinë e bllokimit të frenit të parkimit duke

angazhuar pjesërisht frenin e parkimit dhe/ose
blerë/përdorur ndonjë pajisje ose njësi të krijuar për të dërguar sinjalet e nevojshme të frenave në njësi.

Mosrespektimi i këtyre udhëzimeve mund të çojë në shpërqendrimin e shoferit, i cili mund të rezultojë në lëndime serioze ose vdekje për personat brenda automjetit ose personat jashtë automjetit dhe/ose dëmtimin e pronës.

Kur përdorni këtë njësi, mbajeni nivelin e volumit të njësisë mjaft të ulët në mënyrë që personat brenda automjetit të dëgjojnë tingujt që lidhen me trafikun, siç janë automjetet e policisë dhe ato të urgjencës. Mosrespektimi i këtij udhëzimi mund të çojë në shpërqendrimin e shoferit, i cili mund të rezultojë në lëndime serioze ose vdekje për personat brenda automjetit ose personat jashtë automjetit dhe/ose dëmtimin e pronës.

Shënim.
Përmbajtja e videos së mësipërme është vetëm për marrësin DVD.

Ju lutemi lexoni me kujdes të gjitha udhëzimet përpara se të provoni të instaloni ose të përdorni.
Për shkak të natyrës së tij teknike, rekomandohet shumë që radioja juaj të instalohet nga një instalues profesionist ose një tregtar i autorizuar. Ky produkt është vetëm për përdorim në automjete vetëm me tokëzim negativ 12VDC.

Për të parandaluar dëmtimin ose lëndimin:

Sigurohuni që ta tokëzoni njësinë në mënyrë të sigurt në tokëzimin e shasisë së automjetit.
Mos i hiqni kapakët e sipërm ose të poshtëm të njësisë.
Mos e instaloni njësinë në një vend të ekspozuar ndaj rrezeve të forta të diellit ose nxehtësisë së tepërt ose mundësisë së spërkatjes së ujit.
Mos e ekspozoni njësinë ndaj goditjeve të tepërta.
Kur zëvendësoni një siguresë, përdorni vetëm një të re me vlerësimin e parashikuar. Përdorimi i një siguresë me vlerësimin e gabuar mund të bëjë që njësia të mos funksionojë siç duhet.
Për të parandaluar qarqet e shkurtra kur zëvendësoni një siguresë, shkëputni fillimisht rripin e instalimeve elektrike.
Përdorni vetëm harduerin dhe rripin e instalimeve elektrike të ofruara.
Ju nuk mund të shikoni video ndërsa automjeti është në lëvizje. Gjeni një vend të sigurt për të parkuar dhe angazhoni frenin e parkimit.
Nëse keni probleme gjatë instalimit, konsultohuni me shitësin tuaj më të afërt të Jensen.
Nëse njësia nuk funksionon siç duhet, rivendoseni fillimisht njësinë. Nëse problemi vazhdon, konsultohuni me shitësin tuaj më të afërt të Jensen ose telefononi për ndihmë teknike në numrin 1-888-921-4088.
Për të pastruar monitorin, fshijeni vetëm me një leckë silikoni të thatë ose leckë të butë. Mos përdorni një leckë të fortë ose tretës të paqëndrueshëm si hollues boje dhe alkool. Ato mund të gërvishtin sipërfaqen e panelit dhe/ose të heqin printimin.
Kur temperatura e njësisë bie (si në dimër), kristali i lëngshëm brenda ekranit do të bëhet më i errët se zakonisht. Shkëlqimi normal do të kthehet pasi ta përdorni monitorin për një kohë.
Kur zgjatni kabllot e ndezjes, baterisë ose tokëzimit, sigurohuni që të përdorni kabllo të klasit automobilistik ose kabllo të tjera me një sipërfaqe prej 0.75 mm (AWG 18) ose më shumë për të parandaluar rënien e tensionit.
Mos e prekni lëngun e kristalit nëse LCD-ja është dëmtuar ose thyer. Lëngu i kristalit mund të jetë i rrezikshëm për shëndetin tuaj ose vdekjeprurës. Nëse lëngu i kristalit nga LCD-ja bie në kontakt me trupin ose veshjen tuaj, lajeni menjëherë me sapun.

Mbështetja e klientit

Për më shumë informacion dhe për vendndodhjen e qendrës së shërbimit të autorizuar më të afërt, ju lutemi na kontaktoni me një nga metodat e mëposhtme:
