Pregătire
Vă rugăm să citiți întregul manual înainte de instalare.
Înainte de a începe
- Deconectați borna negativă a bateriei. Consultați un tehnician calificat pentru instrucțiuni.
- Evitați instalarea unității într-un loc în care ar fi expusă la temperaturi ridicate, cum ar fi lumina directă a soarelui, sau unde ar fi expusă la praf, murdărie sau vibrații excesive.
Începutul
- Îndepărtați inelul de decor de pe unitate.
- Îndepărtați cele 2 șuruburi de transport situate în partea de sus a unității.
- Introduceți cheile furnizate în fantele așa cum se arată și glisați unitatea afară din manșonul de montare.
- Instalați manșonul de montare în deschidere, îndoind urechile pentru a fixa.
- Conectați cablajul și antena. Consultați un tehnician calificat dacă nu sunteți sigur.
- Anumite vehicule pot necesita un kit de instalare și/sau un adaptor de cablaj (vândute separat).
- Testați funcționarea corectă și fixați-l înapoi în tabloul de bord.
- Fixați inelul de decor la locul lui dacă este necesar.
![METODĂ TIPICĂ DE MONTARE DIN FAȚĂ]( "Jensen - CDR7011 - METODĂ TIPICĂ DE MONTARE DIN FAȚĂ")
Diagramă de cablare
Notă:
Când înlocuiți o siguranță, asigurați-vă că utilizați tipul și amperajul corect. Utilizarea unei siguranțe incorecte ar putea cauza daune. Unitatea utilizează (1) siguranță de tip lamă de 10 amperi situată pe spatele unității.
Note privind cablarea:
Ieșire subwoofer
Ieșirea preamplificatorului subwoofer (manta neagră cu RCA verde) este activă în toate modurile audio.
Intrare cameră spate
O cameră de vedere spate (nu este inclusă) poate fi utilizată cu intrarea Camera.
FUNCȚIONARE

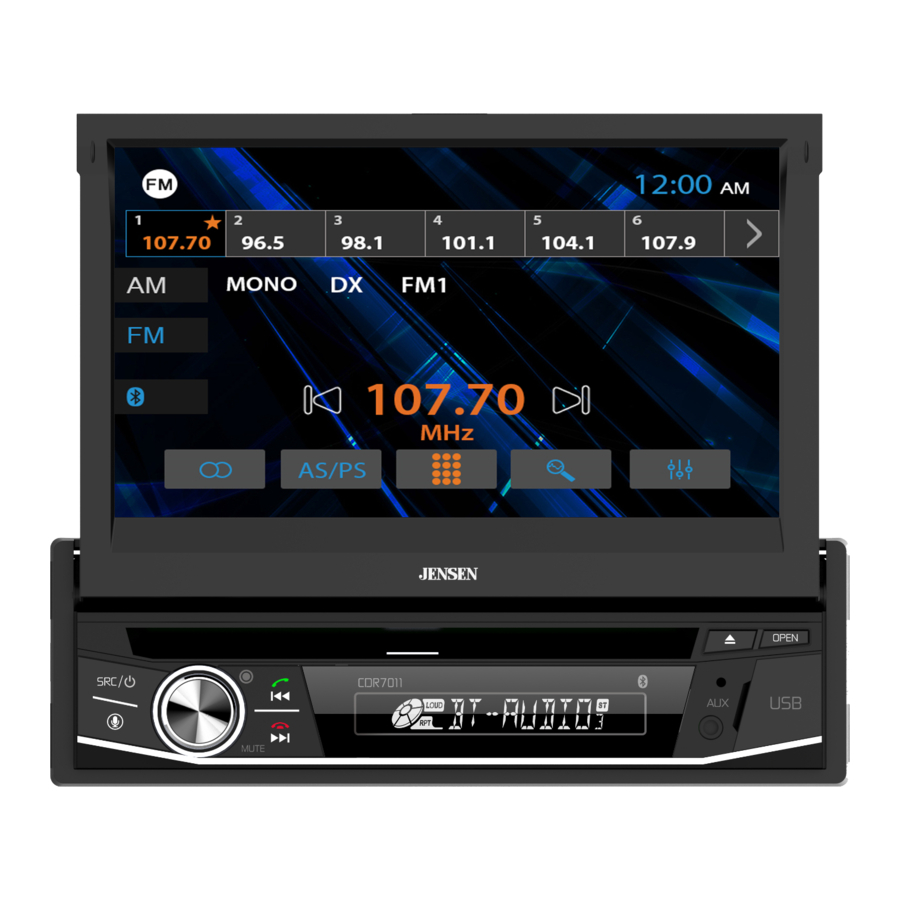

Locațiile comenzilor
- Sursă / Alimentare
- Mod / Activare vocală
- Volum / Mute
- Acordare/Următoarea piesă / Terminare apel
- Acordare/Piesa anterioară / Apel
- Slot pentru disc
- Intrare auxiliară
- Slot USB
- Butonul Reset
- Deschidere panou
- Ejectare
Operare generală
| Pornire/Oprire | Apăsați  sau orice alt buton (cu excepția Eject) pentru a porni unitatea.Apăsați și mențineți apăsat pentru a opri unitatea. |
| Sursă | Apăsați SRC pentru a accesa modurile de intrare disponibile: Radio, Disc, USB, Bluetooth Phone, Bluetooth Audio, AUX, Camera și Settings. Discul sau dispozitivul USB trebuie să fie conectat/introdus pentru a apărea în șirul de selectare a modului. |
| Volum | Rotiți butonul de volum pentru a crește sau micșora nivelul volumului. |
| Mute | Apăsați scurt pentru a dezactiva sunetul. Apăsați scurt din nou pentru a reveni la volumul selectat anterior. Rotirea butonului de volum în timp ce este dezactivat va anula și funcția de dezactivare a sunetului. |
| Intrare auxiliară | Conectați dispozitive audio externe la intrarea auxiliară de 3,5 mm de pe panoul frontal. |
| Port USB | Conectați un dispozitiv USB la portul USB de pe panoul frontal pentru a reda fișiere MP3. |
| Meniu principal | Din orice mod de operare, apăsați pictograma săgeată din colțul din stânga sus pentru a accesa ecranul Meniu principal. Utilizați săgețile din dreapta și din stânga din colțurile de jos pentru a naviga între cele două ecrane Meniu principal și atingeți orice pictogramă pentru a accesa direct modul corespunzător. |
- Radio
- Media Player
- Bluetooth Phone
- Disc
- USB
- Bluetooth Audio
- Intrare auxiliară
- Cameră spate
- Setări
Meniu configurare
Din ecranul Meniu principal, selectați Settings (Setări) pentru a accesa meniul Setup și selectați dintre categoriile afișate în partea stângă a ecranului: General, Clock, Audio, Bluetooth, Display și About. Utilizați ecranul tactil pentru a naviga și a ajusta opțiunile individuale din fiecare categorie.
Setări audio
- Volum
- Setări EQ
- EQ On/Off
- Loudness On/Off
- Resetare EQ
- Revenire la sursă
- Presetări EQ / Personalizat
- Echilibru / Fader
Setări de echilibru/fader
- Volum
- Resetare fader
- Subwoofer On/Off
- Revenire la sursă
- Revenire la comenzile EQ
Funcționare radio
| Funcționare radio | Selectați pictograma Radio din ecranul Meniu principal. | |
| 1 | Mod curent / Meniu principal | Afișează modul curent de funcționare. Apăsați pentru a reveni la ecranul Meniu principal. |
| 2 | Presetări tuner | Afișează posturile presetate stocate în banda curentă. Pentru a stoca un post presetat, acordați unitatea la postul dorit, apoi apăsați și mențineți apăsat butonul de presetare dorit pentru a stoca postul curent în acel loc de presetare. În memorie pot fi stocate până la 18 posturi FM și 12 AM. Apăsați scurt pe orice post presetat pentru a-l reda instantaneu. |
| 3 | AM | Apăsați pentru a accesa benzile AM. |
| 4 | FM | Apăsați pentru a accesa benzile FM. |
| 5 | Bluetooth | Apăsați pentru a accesa direct modul hands-free Bluetooth. |
| 6 | Stereo / Mono | Apăsați pentru a selecta modul de funcționare Stereo sau Mono. |
| 7 | Acordare în jos | Apăsați pentru a acorda în jos căutând următorul post puternic. Apăsați și mențineți apăsat pentru a acorda manual și a regla frecvența cu un pas odată. |
| 8 | AS/PS | Apăsați și mențineți apăsat pentru a stoca automat cele mai puternice șase posturi din banda curentă ca presetări. Apăsați scurt pentru a scana toate posturile presetate din banda curentă. |
| 9 | Acordare directă | Apăsați pentru a introduce direct numărul postului dorit și a începe redarea acelui post. |
| 10 | Numărul postului | Afișează numărul postului curent. |
| 11 | Căutare post | Apăsați pentru a căuta un anumit post. |
| 12 | Acordare în sus | Apăsați pentru a acorda în jos căutând următorul post puternic. Apăsați și mențineți apăsat pentru a acorda manual și a regla frecvența cu un pas odată. |
| 13 | Setări audio | Apăsați pentru a intra în meniul Setări audio și a ajusta următoarele opțiuni audio:
|
| 14 | Bandă | Apăsați pentru a selecta între 2 benzi AM și 3 benzi FM. |
Funcționare Media Player
| Funcționare Media Player | Selectați pictograma Media Player din ecranul Meniu principal. | |
| 1 | Mod curent/Meniu principal | Afișează modul curent de funcționare. Apăsați pentru a reveni la Meniul principal. |
| 2 | Bluetooth Music | Apăsați pentru a accesa muzica Bluetooth. |
| 3 | USB | Apăsați pentru a accesa fișierele de pe dispozitivul USB. |
| 4 | Bluetooth Phone | Apăsați pentru a accesa telefonul Bluetooth. |
| 5 | Aleatoriu | Apăsați pentru a activa sau dezactiva redarea aleatorie. |
| 6 | Acordare în jos | Apăsați << pentru a acorda radioul la o frecvență mai mică. Apăsați și mențineți apăsat pentru a acorda unitatea în jos cu un pas odată. |
| 7 | Repetare | Apăsați pentru a activa sau dezactiva redarea repetată. |
| 8 | Introducere directă a fișierului | Apăsați pentru a afișa tastatura și a introduce numărul de fișier dorit. |
| 9 | Redare / Pauză | Apăsați pentru a întrerupe sau relua redarea. |
| 10 | Lista de fișiere | Apăsați pentru a afișa o listă cu toate fișierele de pe dispozitiv. |
| 11 | Acordare în sus | Apăsați >> pentru a acorda radioul la o frecvență mai mare. Apăsați și mențineți apăsat pentru a acorda unitatea în sus cu un pas odată. |
| 12 | Setări audio | Apăsați pentru a accesa și ajusta setările audio. |
| 13 | Indicator de timp | Afișează timpul scurs/timpul rămas pentru fișierul curent. |
| 14 | Metadate ID3 | Afișează informațiile despre fișierul curent. |
Compatibilitate media - CD/DVD
Compatibilitate media - USB
Compatibilitatea media
| Compatibilitatea media | Următoarele tipuri de discuri/fișiere sunt compatibile:
Următoarele tipuri de discuri/fișiere nu sunt compatibile:
Unele DVD-uri și CD-uri înregistrabile pot fi incompatibile cu această unitate, în funcție de tipul suportului media și de metoda de înregistrare. |
| Ordinea de redare | Secvența de redare MP3 începe în folderul rădăcină al discului, al unității flash USB sau al cardului SD. Orice foldere goale sau foldere care nu includ MP3 |
| Formate de înregistrare compatibile | Standarde ISO9660:
|
| Note | Unele fișiere pot să nu se redea sau să nu fie afișate corect, în funcție de ratele de eșantionare și de ratele de biți. Pentru rezultate optime, utilizați următoarele setări la extragerea fișierelor MP3: rată de biți constantă de 128 kbps sau mai mare, frecvență de eșantionare de 44,1 kHz sau mai mare |
Operare DVD
| Introducerea unui disc | Introduceți discul în slot și redarea va începe automat. Poate fi necesar să apăsați submeniurile pentru a accesa conținutul DVD-ului. Citiți instrucțiunile discului DVD specific pentru alte funcții. | |
| Ejectarea discului | Apăsați  pentru a ejecta discul. | |
| Comenzi pe ecranul tactil | Apăsați oriunde pe LCD pentru a afișa comenzile de pe ecranul tactil. | |
| 1 | Meniu disc | Apăsați pentru a selecta meniul discului. |
| 2 | Setări audio | Apăsați pentru a ajusta setările audio. |
| 3 | Capitolul anterior | Apăsați pentru a reveni la capitolul anterior. |
| 4 | Redare / Pauză | Apăsați pentru a întrerupe sau a relua redarea. |
| 5 | Capitolul următor | Apăsați pentru a avansa la capitolul următor. |
| 6 | Pagina următoare | Apăsați pentru a afișa pagina următoare de opțiuni. |
| 7 | Introducere directă | Introduceți direct un număr de capitol pentru a începe redarea. |
| 8 | Audio | Apăsați pentru a accesa și ajusta setările audio. |
| 9 | Repetare | Apăsați pentru a repeta capitolul curent. |
| 10 | Aleatoriu | Apăsați pentru a activa sau dezactiva redarea aleatorie. |
| 11 | Pagina următoare | Apăsați pentru a afișa pagina următoare de opțiuni. |
Operare Bluetooth
| Pregătire | Înainte de a putea utiliza un dispozitiv Bluetooth, acesta trebuie să fie asociat și conectat. Asigurați-vă că Bluetooth este activat pe dispozitiv înainte de a începe procesul de asociere. | |
| Microfon | Conectați un microfon extern la mufa MIC din spatele unității (nu este inclus niciun microfon intern). | |
| Asocierea unui dispozitiv nou | Unitatea difuzează semnalul de asociere în mod constant atunci când nu sunt conectate dispozitive. Finalizați secvența de asociere de pe dispozitivul dvs. Bluetooth. Consultați manualul de utilizare al dispozitivului dvs. pentru mai multe detalii. Numele dispozitivului este "JENSES CDR7011". Codul de acces Bluetooth este "0000". Unitatea poate fi în orice mod de operare când se efectuează asocierea. Pe anumite telefoane, asocierea poate fi necesar să se facă de mai multe ori. | |
| Conectarea unui dispozitiv asociat | Majoritatea dispozitivelor Bluetooth acceptă funcția de conectare automată și se vor conecta automat dacă dispozitivul se află în raza de acțiune când unitatea este pornită. Dacă dispozitivul dvs. a fost asociat anterior, dar nu se conectează, intrați în meniul de configurare Bluetooth și asigurați-vă că Auto Connect este activat (On). | |
| Telefon Bluetooth | Pentru a accesa telefonul, selectați Bluetooth Phone din meniul principal sau apăsați pictograma telefonului din orice mod de operare. | |
| 1 | Mod curent / Meniu principal | Afișează modul curent de operare. Apăsați pentru a reveni la ecranul Meniu principal. |
| 2 | Tastatură telefonică | Utilizați tastatura telefonică pentru a forma numărul de telefon dorit. Alternativ, numerele pot fi formate direct de pe telefon. |
| 3 | Afișare tastatură | Apăsați pentru a afișa tastatura telefonică. |
| 4 | Contacte | Apăsați pentru a accesa lista de contacte. |
| 5 | Backspace | Apăsați pentru a șterge înapoi când introduceți un număr de telefon. |
| 6 | Apeluri recente | Apăsați pentru a afișa o listă de apeluri recente. |
| 7 | Dispozitive | Apăsați pentru a vizualiza dispozitivele disponibile. |
| 8 | Vorbiți | Apăsați pentru a conecta un apel. |
| 9 | Număr de telefon | Afișează numărul de telefon format. |
| 10 | Încheiere apel | Apăsați pentru a încheia apelul curent. |
| 11 | Setări | Apăsați pentru a transfera apelul între unitatea principală și telefonul mobil. |
| 12 | Dezactivare microfon | Apăsați pentru a dezactiva sunetul apelului. |
| 13 | Tastatură | Apăsați pentru a afișa tastatura. |
Intrare auxiliară frontală de 3,5 mm
Intrare auxiliară
Conectați o sursă audio opțională la intrarea de 3,5 mm (panoul frontal).
Selectați intrarea auxiliară din Meniul principal pentru a asculta sunetul.
Ajustați volumul pe sursa audio externă, după cum este necesar (dacă este conectată la ieșirea pentru căști a dispozitivului).
Operare cameră spate - (Opțional)
Utilizarea camerei spate
Conectați o cameră spate opțională la intrarea camerei (conector RCA negru). Consultați schema de cablare pentru detalii.
Selecție manuală - Atingeți pictograma CAMERA din Meniul principal sau din orice mod de operare (când este activată) pentru a selecta modul cameră. Atingeți zona din stânga sus a ecranului pentru a ieși din modul cameră.
Notă: Modul manual este pentru camerele dedicate care sunt ÎNTOTDEAUNA pornite în timpul conducerii, nu este destinat camerelor care sunt conectate la lumina de marșarier a vehiculului.
Selecție automată
Unitatea va selecta automat modul cameră atunci când este conectată la circuitul lămpii de marșarier.
Notă: Ieșirea video externă nu este activă atunci când utilizați intrarea camerei spate.
Asistent vocal
Receptorul dvs. este proiectat cu un buton de activare vocală cu acces ușor pentru a utiliza Siri® sau Google Assistant™ prin Bluetooth-ul mașinii dvs. Interacționați cu asistentul smartphone-ului dvs. în timp ce conduceți doar cu o apăsare de buton!
Bluetooth-ul ar trebui să fie asociat între smartphone-ul dvs. și receptor. Apăsați butonul de activare vocală, iar receptorul va comuta în modul Bluetooth. Aceasta va activa Siri® sau Google Assistant™ pe smartphone-ul dvs. Va trebui să reveniți manual la modul anterior sau dorit odată ce această operațiune este terminată.
Operare intrare SWC
Interfața SWC încorporată este compatibilă cu modulele de control al volanului PAC.
Se recomandă PAC SWI-RC. Trebuie utilizat un adaptor terț pentru ca XDVD600 să fie compatibil cu orice comenzi pe volan. Următoarele comenzi sunt disponibile pentru majoritatea vehiculelor.
- Volum mai tare (+)
- Volum mai încet (-)
- Dezactivare sunet
- Presetare (+)
- Presetare (-)
- Mod
- Căutare/Piesa următoare (+)
- Căutare/Piesa anterioară (-)
- Bandă
- BT Talk
- BT End
Notă: Nu toate funcțiile OE de pe volan pot fi acceptate de XDVD600.
Sfaturi pentru instalarea PAC SWI-RC
- Setați "Radio Select Switch" (Comutatorul de selectare radio). Setați SWI-RC în poziția 7 - "Pioneer/Other/Sony".
- Pentru programare, utilizați ordinea de mapare a funcțiilor radio Pioneer/Sony/Other pentru unitățile CDR171.
- Când programați SWI-RC, dacă o funcție nu este acceptată (sau nu este dorită), atunci funcția TREBUIE să fie omisă conform instrucțiunilor PAC SWI-RC.
| Ordinea funcțiilor | Maparea funcțiilor | SWI-RC (Referință 3.3VDC) | |
| Tensiunea pinului central (inel) (Selectarea funcției) | Tensiunea pinului de vârf | ||
| 1 | Volume + (Volum +) | H 5.0v | 2.07 |
| 2 | Volume - (Volum -) | H 5.0v | 2.32 |
| 3 | Mute (Dezactivare sonoră) | H 5.0v | 1.01 |
| 4 | Preset + (Presetare +) | L 0.0V | 1.54 |
| 5 | Preset - (Presetare -) | L 0.0V | 1.81 |
| 6 | Source (Sursă) | H 5.0v | 0.60 |
| 7 | Seek + / Track + (Căutare + / Piesa +) | H 5.0v | 1.54 |
| 8 | Seek - / Track - (Căutare - / Piesa -) | H 5.0v | 1.81 |
| 9 | Band (Bandă) | H 5.0v | 2.73 |
| 10 | BT Talk (Convorbire BT) | L 0.0V | 0.60 |
Depanare
| Problemă | Cauză | Acțiune |
| Unitatea nu pornește (fără alimentare) | Firul galben nu este conectat sau tensiune incorectă Firul roșu nu este conectat sau tensiune incorectă | Verificați conexiunile pentru tensiunea corectă (11~16VDC) |
| Firul negru nu este conectat | Verificați conexiunea la masă | |
| Siguranța arsă | Înlocuiți siguranța | |
| Unitatea are alimentare (dar nu are sunet) | Firele difuzoarelor nu sunt conectate | Verificați conexiunile la difuzoare |
| Unul sau mai multe fire ale difuzoarelor se ating unul de celălalt sau ating masa șasiului | Izolați toate firele goale ale difuzoarelor unul de celălalt și de masa șasiului | |
| Unitatea arde siguranțe | Firul galben sau roșu atinge masa șasiului | Verificați dacă există fire prinse |
| Firele difuzoarelor ating masa șasiului | Verificați dacă există fire prinse | |
| Valoare incorectă a siguranței | Utilizați o siguranță cu valoarea corectă | |
| Sărituri excesive | Unitatea nu este montată corect sau banda de susținere nu este fixată | Verificați manșonul de montare și suportul benzii de susținere |
| Defect fizic al suportului media (CD, CD-R sau CD-RW) | Verificați suportul media pentru zgârieturi | |
| ERR FILE apare pe ecran | Eroare de citire a discului | Apăsați eject sau RESET |
| Eroare de focalizare sau discul este introdus cu fața în jos | Apăsați eject sau RESET | |
| NO FILE apare pe ecran | Nu au fost găsite fișiere MP3 redabile pe dispozitiv | Verificați dispozitivul pentru fișiere MP3 valide |
| Unitatea nu acceptă un disc | Poziția mecanismului CD este dereglată | Apăsați EJECT pentru a reseta poziția mecanismului CD |
| Șuruburile de transport CD sunt încă în poziție | Îndepărtați cele 2 șuruburi de transport situate în partea de sus a unității | |
| NO SUPPORT apare pe ecran | Este prezentă o versiune ID3 tag nevalidă | Sunt acceptate versiunile 1.0 până la 2.0 ale ID3 tag-urilor. |
Specificații
| CD Player | Răspuns în frecvență: 20Hz-20kHz Separarea canalelor la 1kHz: >60dB Convertor D/A: 1 Bit |
| Tuner FM | Interval de acordare: 87.5MHz-107.9MHz Sensibilitate utilizabilă: 8.5dBf Sensibilitate de liniștire de 50dB: 10dBf Separare stereo la 1kHz: >30dB Răspuns în frecvență: 30Hz-13kHz |
| Tuner AM | Interval de acordare: 530kHz-1710kHz Sensibilitate utilizabilă: <42dBu Răspuns în frecvență: 30Hz-2.2kHz |
| General | Încărcare USB: 1A Impedanța de ieșire a difuzoarelor: 4~8 ohmi Tensiunea de ieșire a liniei: 4 Volți RMS Dimensiuni: 7" x 7" x 2" (178 x 178 x 50 mm) |
Specificații standard de putere CEA-2006
(referință: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Putere de ieșire: 16 Watts RMS x 4 canale la 4 ohmi și < 1% THD+N
Raport semnal/zgomot: 80dBA (referință: 1 watt în 4 ohmi)
Informații de siguranță
Note de siguranță
(Doar Receptor DVD)
Redarea video nu va funcționa în timp ce vehiculul este în mișcare.
Aceasta este o caracteristică de siguranță pentru a preveni distragerea atenției șoferului. Funcțiile video din bord vor funcționa numai atunci când vehiculul este în Park și frâna de parcare este cuplată. Este ilegal în majoritatea jurisdicțiilor ca șoferul să vizioneze videoclipuri în timp ce vehiculul este în mișcare.
La instalarea acestui monitor/player media ("unitate") într-un vehicul, șoferul vehiculului nu trebuie să opereze această unitate vizionând videoclipuri sau jucând jocuri video în timpul conducerii. Nerespectarea acestei instrucțiuni ar putea duce la distragerea atenției șoferului, ceea ce ar putea duce la vătămări grave sau decesul ocupanților vehiculului sau al persoanelor din afara vehiculului și/sau daune materiale.
Mai multe state interzic instalarea de monitoare/playere media dacă ecranul este vizibil de pe scaunul șoferului. Dacă locuiți într-o jurisdicție care a adoptat o astfel de lege, această unitate nu trebuie instalată astfel încât ecranul să fie vizibil de pe scaunul șoferului. Când instalați această unitate în consola/bordul din față, unitatea trebuie poziționată astfel încât să fie orientată doar spre scaunul pasagerului din față. Nerespectarea acestei instrucțiuni ar putea duce la distragerea atenției șoferului, ceea ce ar putea duce la vătămări grave sau decesul ocupanților vehiculului sau al persoanelor din afara vehiculului și/sau daune materiale.
Această unitate este proiectată astfel încât să poată fi operată numai atunci când vehiculul este în "Park" și frâna de parcare este complet cuplată. În acest scop, această unitate include o funcție de blocare a frânei de parcare care interzice funcționarea unității dacă vehiculul nu este în "Park" și/sau frâna de parcare nu este complet cuplată. Când instalați această unitate, instalatorul trebuie să conecteze firul de detectare a frânei de parcare la mecanismul frânei de parcare pentru a face funcțională funcția de blocare a frânei de parcare. NU conectați pur și simplu firul de detectare a frânei de parcare la o porțiune metalică a vehiculului. Nerespectarea instalării corecte a funcției de blocare a frânei de parcare ar putea duce la distragerea atenției șoferului, ceea ce ar putea duce la vătămări grave sau decesul ocupanților șoferului sau al persoanelor din afara vehiculului și/sau daune materiale.
Odată ce funcția de blocare a frânei de parcare este instalată, proprietarul/utilizatorul nu trebuie să încerce să perturbe/neutralizeze funcția de blocare a frânei de parcare prin
- cuplarea parțială a frânei de parcare și/sau
- achiziționarea/utilizarea oricărui dispozitiv sau unitate proiectată pentru a trimite semnale de frână necesare unității.
Nerespectarea acestor instrucțiuni ar putea duce la distragerea atenției șoferului, ceea ce ar putea duce la vătămări grave sau decesul ocupanților șoferului sau al persoanelor din afara vehiculului și/sau daune materiale.
Când utilizați această unitate, mențineți volumul unității suficient de scăzut, astfel încât ocupanții vehiculului să poată auzi sunete legate de trafic, cum ar fi poliția și vehiculele de urgență. Nerespectarea acestei instrucțiuni ar putea duce la distragerea atenției șoferului, ceea ce ar putea duce la vătămări grave sau decesul ocupanților vehiculului și/sau daune materiale.
Notă.
Conținutul video de mai sus este doar pentru receptorul DVD.
Vă rugăm să citiți cu atenție toate instrucțiunile înainte de a încerca instalarea sau operarea.
Datorită naturii sale tehnice, este foarte recomandat ca radioul dvs. să fie instalat de un instalator profesionist sau de un dealer autorizat. Acest produs este destinat utilizării numai în vehicule cu masă negativă de 12VDC.
Pentru a preveni daunele sau rănile:
- Asigurați-vă că împământați unitatea în siguranță la masa șasiului vehiculului.
- Nu scoateți capacele superioare sau inferioare ale unității.
- Nu instalați unitatea într-un loc expus la lumina directă a soarelui sau la căldură excesivă sau la posibilitatea stropirii cu apă.
- Nu supuneți unitatea la șocuri excesive.
- Când înlocuiți o siguranță, utilizați doar una nouă cu valoarea prescrisă. Utilizarea unei siguranțe cu valoarea greșită poate cauza funcționarea defectuoasă a unității.
- Pentru a preveni scurtcircuitele la înlocuirea unei siguranțe, deconectați mai întâi cablajul.
- Utilizați numai hardware-ul și cablajul furnizate.
- Nu puteți viziona videoclipuri în timp ce vehiculul este în mișcare. Găsiți un loc sigur pentru a parca și cuplați frâna de parcare.
- Dacă întâmpinați probleme în timpul instalării, consultați cel mai apropiat dealer Jensen.
- Dacă unitatea funcționează defectuos, resetați mai întâi unitatea. Dacă problema persistă, consultați cel mai apropiat dealer Jensen sau sunați la asistența tehnică la 1-888-921-4088.
- Pentru a curăța monitorul, ștergeți numai cu o cârpă uscată din silicon sau cu o cârpă moale. Nu utilizați o cârpă rigidă sau solvenți volatili, cum ar fi diluant de vopsea și alcool. Acestea pot zgâria suprafața panoului și/sau pot îndepărta imprimarea.
- Când temperatura unității scade (ca iarna), cristalul lichid din interiorul ecranului va deveni mai întunecat decât de obicei. Luminozitatea normală va reveni după ce utilizați monitorul o perioadă de timp.
- Când prelungiți cablurile de contact, de baterie sau de masă, asigurați-vă că utilizați cabluri de calitate auto sau alte cabluri cu o suprafață de 0.75mm (AWG 18) sau mai mare pentru a preveni căderile de tensiune.
- Nu atingeți fluidul de cristal lichid dacă ecranul LCD este deteriorat sau spart. Fluidul de cristal lichid poate fi periculos pentru sănătatea dumneavoastră sau fatal. Dacă fluidul de cristal lichid de la LCD intră în contact cu corpul sau îmbrăcămintea, spălați-l imediat cu săpun.
Asistență clienți
Pentru mai multe informații și pentru locația celui mai apropiat centru de service autorizat, vă rugăm să ne contactați prin una dintre următoarele metode:
- Sunați-ne gratuit la (888) 921-4088
- Trimiteți-ne un e-mail la cs@dualav.com
SUA
1-888-921-4088
(Luni-Vineri, 9AM-5PM EST)
Vizitați https://www.jensenmobile.com
Referințe
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Jensen CDR7011 - Manual de utilizare al receptorului media
