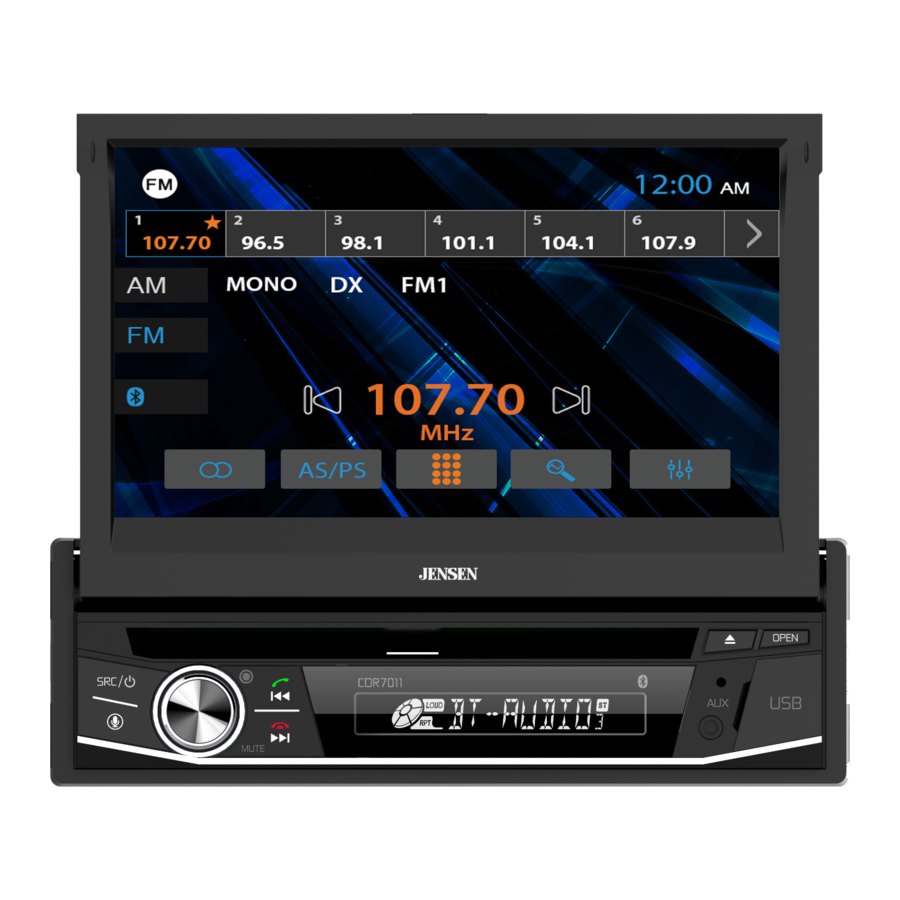

Jensen CDR7011

Valmistelu

Lue koko käyttöohje ennen asennusta.

Ennen aloittamista

Irrota akun miinusnapa. Pyydä ohjeita pätevältä teknikolta.
Vältä laitteen asentamista paikkaan, jossa se altistuisi korkeille lämpötiloille, kuten suoralle auringonvalolle, tai jossa se altistuisi pölylle, lialle tai liialliselle tärinälle.

Aloittaminen

Irrota koristekehys laitteesta.
Irrota 2 kuljetusruuvia, jotka sijaitsevat laitteen päällä.
Työnnä mukana toimitetut avaimet paikkoihinsa kuvan osoittamalla tavalla ja liu'uta laite ulos asennusholkista.
Asenna asennusholkki aukkoon ja taivuta kielekkeet kiinnitystä varten.
Liitä johtosarja ja antenni. Pyydä pätevältä teknikolta apua, jos olet epävarma.
Tietyt ajoneuvot saattavat vaatia asennussarjan ja/tai johtosarjan sovittimen (myydään erikseen).
Testaa, että toiminta on oikea ja kiinnitä takaisin kojelautaan.
Napsauta koristekehys paikalleen tarvittaessa.

Kytkentäkaavio

Huomautus:
Sulaketta vaihdettaessa, varmista, että käytät oikeaa tyyppiä ja ampeerimäärää. Väärän sulakkeen käyttäminen voi aiheuttaa vaurioita. Laitteessa käytetään (1) 10 ampeerin sulaketta, joka sijaitsee laitteen takana.

Johdotushuomautuksia:
Subwoofer-lähtö
Subwooferin esivahvistimen lähtö (musta vaippa ja vihreä RCA) on aktiivinen kaikissa äänitiloissa.

Takakameran tulo
Takakameraa (ei sisälly toimitukseen) voidaan käyttää Camera (Kamera) -tulon kanssa.

KÄYTTÖ

Hallintalaitteiden sijainnit

Source / Power
Mode / Voice Activation
Volume / Mute
Tune/Track Up / End Call
Tune/Track Down / Call
Levyaukko
Auxiliary Input
USB-portti
Reset Button
Paneelin avaus
Eject

Yleinen käyttö

Virta päälle/pois	Kytke laite päälle painamalla tai mitä tahansa muuta painiketta (paitsi Eject). Kytke laite pois päältä pitämällä painettuna.
Source	Paina SRC päästäksesi käytettävissä oleviin tulotiloihin: Radio, Disc, USB, Bluetooth Phone, Bluetooth Audio, AUX, Camera ja Settings. Levy- tai USB-laite on oltava kytkettynä/asetettuna, jotta se näkyy tilan valintamerkkijonossa.
Volume	Lisää tai vähennä äänenvoimakkuutta kiertämällä äänenvoimakkuuden säätönuppia.
Mute	Mykistä ääni painamalla hetken aikaa . Palauta aiemmin valittu äänenvoimakkuus painamalla uudelleen. Äänenvoimakkuuden säätönupin kiertäminen mykistettynä peruuttaa myös mykistystoiminnon.
Auxiliary Input	Liitä ulkoiset äänilaitteet etupaneelin 3,5 mm:n lisätuloon.
USB Port	Liitä USB-laite etupaneelin USB-porttiin toistaaksesi MP3-tiedostoja.
Main Menu	Paina missä tahansa toimintatilassa vasemmassa yläkulmassa olevaa nuolikuvaketta päästäksesi päävalikkoon. Käytä oikeaa ja vasenta nuolta alakulmissa navigoidaksesi kahden päävalikon näytön välillä ja kosketa mitä tahansa kuvaketta päästäksesi suoraan vastaavaan tilaan.

Radio
Media Player
Bluetooth Phone
Disc
USB
Bluetooth Audio
Auxiliary Input
Rear Camera
Settings

Valitse päävalikosta Settings päästäksesi asetusvalikkoon ja valitse näytön vasemmalla puolella näkyvistä luokista: General, Clock, Audio, Bluetooth, Display ja About. Käytä kosketusnäyttöä navigoidaksesi ja säätääksesi yksittäisiä asetuksia kussakin luokassa.

Ääniasetukset

Volume
EQ Settings
EQ On/Off
Loudness On/Off
EQ Reset
Return to Source
EQ Presets / Custom
Balance / Fader

Balance/Fader-asetukset

Volume
Fader Reset
Subwoofer On/Off
Return to Source
Return to EQ Controls

Radion käyttö

	Radio Operation	Valitse Radio-kuvake päävalikosta.
1	Current Mode / Main Menu	Näyttää nykyisen toimintatilan. Palaa päävalikkoon painamalla.
2	Tuner Presets	Näyttää nykyiselle taajuusalueelle tallennetut esiasetetut kanavat. Voit tallentaa esiasetetun aseman virittämällä laitteen halutulle asemalle ja pitämällä sitten haluttua esiasetuspainiketta painettuna tallentaaksesi nykyisen aseman kyseiseen esiasetuspaikkaan. Muistiin voidaan tallentaa enintään 18 FM- ja 12 AM-asemaa. Toista mikä tahansa esiasetettu kanava heti painamalla sitä hetken aikaa.
3	AM	Pääset AM-taajuuksille painamalla.
4	FM	Pääset FM-taajuuksille painamalla.
5	Bluetooth	Paina päästäksesi suoraan Bluetooth-handsfree-tilaan.
6	Stereo / Mono	Valitse stereo- tai monotila painamalla.
7	Tune Down	Viritä alaspäin etsimällä seuraavaa vahvaa asemaa painamalla. Viritä manuaalisesti ja säädä taajuutta yksi askel kerrallaan painamalla pitkään.
8	AS/PS	Tallenna automaattisesti kuusi vahvinta asemaa nykyisellä taajuusalueella esiasetuksiksi pitämällä painettuna. Skannaa kaikki nykyisen taajuusalueen esiasetetut asemat painamalla lyhyesti.
9	Direct Tuning	Paina päästäksesi suoraan haluttuun aseman numeroon ja aloittaaksesi kyseisen aseman toiston.

10	Station Number	Näyttää nykyisen aseman numeron.
11	Station Search	Etsi tiettyä asemaa painamalla.
12	Tune Up	Viritä alaspäin etsimällä seuraavaa vahvaa asemaa painamalla. Viritä manuaalisesti ja säädä taajuutta yksi askel kerrallaan painamalla pitkään.
13	Audio Settings	Paina päästäksesi ääniasetusvalikkoon ja säätääksesi seuraavia ääniasetuksia: EQ - Käytä kosketusnäyttöä säätääksesi taajuuskorjauskäyrät sopiviksi yksilöllisiin kuuntelutoiveisiin. Säädettävissä ovat seuraavat taajuuskorjaustaajuudet: 62Hz, 150Hz, 400Hz, 1KHz, 3KHz, 7KHz, 12KHz, 16KHz. Jokaiselle taajuusalueelle on käytettävissä säätöalue +16 dB – -16 dB. Fader-Balance - Käytä kosketusnäyttöä säätääksesi äänentoistotasojen tasapainoa koko ajoneuvossa (+6 dB – -6 dB). Häivytin säätää tasoja edestä taakse ja tasapaino säätää vasemmalta oikealle. Loudness - Käytä kosketusnäyttöä säätääksesi Loudness-asetusta (Päällä tai Pois). SRC Level - Säädä kunkin äänilähteen (levy, USB jne.) äänenvoimakkuutta.
14	Band	Valitse 2 AM- ja 3 FM-taajuuden välillä painamalla.

Mediasoittimen käyttö

	Media Player Operation	Valitse Media Player -kuvake päävalikosta.
1	Current Mode/Main Menu	Näyttää nykyisen toimintatilan. Palaa päävalikkoon painamalla.
2	Bluetooth Music	Pääset Bluetooth-musiikkiin painamalla.
3	USB	Pääset USB-laitteen tiedostoihin painamalla.
4	Bluetooth Phone	Pääset Bluetooth-puhelimeen painamalla.
5	Random	Ota satunnaistoisto käyttöön tai poista se käytöstä painamalla.
6	Tune Down	Viritä radiota alemmalle taajuudelle painamalla <<. Viritä laitetta alaspäin yksi askel kerrallaan painamalla pitkään.
7	Repeat	Ota toisto käyttöön tai poista se käytöstä painamalla.
8	Direct File Entry	Avaa numeronäppäimistö ja anna haluttu tiedostonumero painamalla.
9	Play / Pause	Keskeytä tai jatka toistoa painamalla.
10	File List	Näytä luettelo kaikista laitteen tiedostoista painamalla.
11	Tune Up	Viritä radiota korkeammalle taajuudelle painamalla >>. Viritä laitetta ylöspäin yksi askel kerrallaan painamalla pitkään.
12	Audio Settings	Pääset ääniasetuksiin ja säädä niitä painamalla.
13	Time Indicator	Näyttää kuluvan ajan/jäljellä olevan ajan nykyiselle tiedostolle.
14	ID3 Metadata	Näyttää nykyiset tiedostotiedot.

Medioiden yhteensopivuus – CD/DVD

Medioiden yhteensopivuus – USB

Medioiden yhteensopivuus

Medioiden yhteensopivuus	Seuraavat levy-/tiedostotyypit ovat yhteensopivia: CD-DA, CD-ROM (ISO), CD-R, CD-RW DVD-video, DVD+R/RW, DVD-R/RW Seuraavat levy-/tiedostotyypit eivät ole yhteensopivia: WMA-tiedostot, jotka on suojattu DRM:llä (Digital Rights Management, digitaalisten oikeuksien hallinta) Häviötön WMA-muoto Levyt, jotka on tallennettu Track At Once -toiminnolla tai pakettikirjoituksella MP3 PRO -muoto, MP3-soittolistat RMP-muoto WAV-muoto WMV-muoto AAC, suojattu AAC, M4A-muoto, M4V-muoto. Jotkin tallennettavat DVD- ja CD-levyt eivät välttämättä ole yhteensopivia tämän laitteen kanssa, mikä riippuu mediatyypistä ja tallennustavasta.
Toistojärjestys	MP3-toisto alkaa levyn, USB-muistitikun tai SD-kortin juurikansiosta. Kaikki tyhjät kansiot tai kansiot, jotka eivät sisällä MP3-tiedostoja
Yhteensopivat tallennusmuodot	ISO9660-standardit: Suurin sisäkkäisten kansioiden syvyys on 8 (juurikansio mukaan lukien). Kelvolliset merkit kansioiden/tiedostojen nimissä ovat kirjaimet A–Z (isot kirjaimet), numerot 0–9 ja "_" (alaviiva). Joitakin merkkejä ei välttämättä näytetä oikein, mikä riippuu merkkityypistä. Tämä laite voi toistaa levyjä, jotka ovat Joliet-standardin ja muiden ISO9660-standardia noudattavien standardien mukaisia. MP3-tiedostoja, jotka on kirjoitettu muissa kuin yllä mainituissa muodoissa, ei ehkä voi toistaa, ja/tai niiden tiedosto- tai kansionimiä ei ehkä näytetä oikein.
Huomautuksia	Joitakin tiedostoja ei ehkä voi toistaa tai näyttää oikein, mikä riippuu näytteenottotaajuuksista ja bittinopeuksista. Parhaan tuloksen saat, kun käytät seuraavia asetuksia MP3-tiedostoja ripatessasi: 128 kbps tai suurempi vakiobittinopeus, 44,1 kHz tai suurempi näytteenottotaajuus

DVD-toiminto

Levyn asettaminen		Aseta levy aukkoon, ja toisto alkaa automaattisesti. DVD-sisältöön pääsemiseksi on ehkä painettava alivalikoita. Lue DVD-levysi ohjeet muista ominaisuuksista.
Levyn poistaminen		Poista levy painamalla .
Kosketusnäytön säätimet		Näytä kosketusnäytön säätimet painamalla mitä tahansa kohtaa LCD-näytöllä.
1	Levyn valikko	Paina valitaksesi levyn valikon.
2	Ääniasetukset	Paina säätääksesi ääniasetuksia.
3	Edellinen luku	Paina palataksesi edelliseen lukuun.
4	Toista / Tauko	Paina keskeyttääksesi tai jatkaaksesi toistoa.
5	Seuraava luku	Paina siirtyäksesi seuraavaan lukuun.
6	Seuraava sivu	Paina näyttääksesi seuraavan asetusvaihtoehtojen sivun.

7	Suora syöttö	Aloita toisto syöttämällä lukunumero suoraan.
8	Ääni	Paina päästäksesi ääniasetuksiin ja säätääksesi niitä.
9	Toista	Paina toistaaksesi nykyisen luvun.
10	Satunnainen	Paina ottaaksesi satunnaistoiston käyttöön tai poistaaksesi sen käytöstä.
11	Seuraava sivu	Paina näyttääksesi seuraavan asetusvaihtoehtojen sivun.

Bluetooth-toiminto

Valmistelu		Ennen kuin voit käyttää Bluetooth-laitetta, se on pariliitettävä ja yhdistettävä. Varmista, että Bluetooth on aktivoitu laitteessasi, ennen kuin aloitat pariliitosprosessin.
Mikrofoni		Liitä ulkoinen mikrofoni laitteen takana olevaan MIC-liitäntään (sisäistä mikrofonia ei sisälly toimitukseen).
Uuden laitteen pariliitos		Laite lähettää pariliitossignaalia jatkuvasti, kun siihen ei ole tällä hetkellä yhdistetty laitteita. Suorita pariliitosjärjestys Bluetooth-laitteestasi. Katso lisätietoja laitteesi käyttöoppaasta. Laitteen nimi on "JENSES CDR7011". Bluetooth-salasana on "0000". Laite voi olla missä tahansa toimintatilassa, kun pariliitos suoritetaan. Joissakin puhelimissa pariliitos on ehkä tehtävä useammin kuin kerran.
Pariliitetyn laitteen yhdistäminen		Useimmat Bluetooth-laitteet tukevat automaattisen yhdistämisen ominaisuutta ja yhdistävät automaattisesti, jos laite on kantaman sisällä, kun laite käynnistetään. Jos laite on aiemmin pariliitetty, mutta ei yhdisty, siirry Bluetooth-asetusvalikkoon ja varmista, että Automaattinen yhdistäminen (Auto Connect) on päällä.
Bluetooth-puhelin		Pääset puhelimeen valitsemalla Bluetooth-puhelin (Bluetooth Phone) päävalikosta tai painamalla puhelinkuvaketta mistä tahansa toimintatilasta.
1	Nykyinen tila / Päävalikko	Näyttää nykyisen toimintatilan. Paina palataksesi päävalikkoon.
2	Puhelinnäppäimistö	Valitse haluamasi puhelinnumero puhelinnäppäimistöllä. Vaihtoehtoisesti numeroita voidaan valita suoraan puhelimesta.
3	Näytä näppäimistö	Paina näyttääksesi puhelinnäppäimistön.
4	Yhteystiedot	Paina päästäksesi yhteystietoluetteloon.
5	Askelpalautin	Paina askelpalautinta, kun kirjoitat puhelinnumeroa.
6	Viimeisimmät puhelut	Paina näyttääksesi luettelon viimeisimmistä puheluista.
7	Laitteet	Paina nähdäksesi käytettävissä olevat laitteet.

8	Puhu	Paina yhdistääksesi puhelun.
9	Puhelinnumero	Näyttää valitun puhelinnumeron.
10	Lopeta puhelu	Paina lopettaaksesi nykyisen puhelun.
11	Asetukset	Paina siirtääksesi puhelun pääyksikön ja matkapuhelimen välillä.
12	Mykistä	Paina mykistääksesi puhelun äänen.
13	Näppäimistö	Paina näyttääksesi näppäimistön.

Etupuolen 3,5 mm:n Aux-tulo

Lisätuloliitäntä
Liitä valinnainen äänilähde 3,5 mm:n (etupaneelissa) tuloon.
Valitse lisätulo päävalikosta kuunnellaksesi ääntä.
Säädä äänenvoimakkuutta ulkoisesta äänilähteestä tarpeen mukaan (jos se on liitetty laitteen kuulokelähtöön).

Takakameratoiminto – (valinnainen)

Takakameran käyttö

Liitä valinnainen takakamera kameraliitäntään (musta RCA-liitin). Katso lisätietoja johdotuskuviosta.
Manuaalinen valinta – Valitse kameratila koskettamalla KAMERA-kuvaketta päävalikosta tai mistä tahansa toimintatilasta (kun käytössä). Poistu kameratilasta koskettamalla näytön vasenta yläkulmaa.

Huomautus: Manuaalinen tila on tarkoitettu erillisille kameroille, jotka ovat AINA päällä ajon aikana, eikä sitä ole tarkoitettu kameroille, jotka on liitetty ajoneuvon peruutusvaloon.

Automaattinen valinta

Laite valitsee automaattisesti kameratilan, kun se on liitetty peruutusvalon virtapiiriin.

Huomautus: Ulkoinen videolähtö ei ole aktiivinen, kun takakameran tuloa käytetään.

Ääniavustaja

Vastaanottimesi on suunniteltu helposti käytettävällä ääniaktivointipainikkeella Siri®- tai Google Assistant™ -palveluiden käyttämiseen autosi Bluetoothin kautta. Ole vuorovaikutuksessa älypuhelimesi avustajan kanssa ajon aikana vain yhdellä napin painalluksella!

Bluetoothin tulee olla pariliitetty älypuhelimesi ja vastaanottimen välillä. Paina ääniaktivointipainiketta, jolloin vastaanotin siirtyy Bluetooth-tilaan. Tämä aktivoi Siri®:n tai Google Assistant™:in älypuhelimessasi. Sinun on vaihdettava manuaalisesti takaisin edelliseen tai haluamaasi tilaan, kun tämä toiminto on lopetettu.

SWC-tulon toiminto

Sisäänrakennettu SWC-liitäntä on yhteensopiva PAC-ohjauspyörän ohjausmoduulien kanssa.
PAC SWI-RC:tä suositellaan. Kolmannen osapuolen sovitinta on käytettävä, jotta XDVD600 on yhteensopiva minkä tahansa ohjauspyörän säätimen kanssa. Useimmissa ajoneuvoissa on käytettävissä seuraavat säätimet.

Äänenvoimakkuus ylös (+)
Äänenvoimakkuus alas (-)
Mykistys
Esiasetus (+)
Esiasetus (-)
Tila
Hae/seuraava kappale ylös (+)
Hae/seuraava kappale alas (-)
Taajuusalue
BT Puhu
BT Lopeta

Huomautus: Kaikkia OE-ohjauspyörän toimintoja ei ehkä tueta XDVD600:ssa.

PAC SWI-RC -asennusvinkkejä

Aseta "Radio Select Switch" (radion valintakytkin). Aseta SWI-RC asentoon 7 - "Pioneer/Other/Sony".
Käytä ohjelmointiin Pioneer/Sony/Other-radion toimintojen kartoitusjärjestystä CDR171-yksiköille.
Kun SWI-RC -laitetta ohjelmoidaan, toiminto ON SKIPATTAVA (ohitettava), jos toimintoa ei tueta (tai sitä ei haluta), PAC SWI-RC -ohjeiden mukaisesti.

Toiminto Järjestys	Toimintojen määritys	SWI-RC (3,3 VDC:n referenssi)
Toiminto Järjestys	Toimintojen määritys	Keskitapin (rengas) jännite (Toiminnon valinta)	Kärkipinnin jännite
1	Äänenvoimakkuus +	H 5.0v	2.07
2	Äänenvoimakkuus -	H 5.0v	2.32
3	Mykistys	H 5.0v	1.01
4	Esiasetus +	L 0.0V	1.54
5	Esiasetus -	L 0.0V	1.81
6	Lähde	H 5.0v	0.60
7	Haku + / Raidan valinta +	H 5.0v	1.54
8	Haku - / Raidan valinta -	H 5.0v	1.81
9	Taajuusalue	H 5.0v	2.73
10	BT Talk	L 0.0V	0.60

Vianmääritys

Ongelma	Syy	Toimenpide
Laite ei käynnisty (ei virtaa)	Keltainen johto ei ole kytketty tai väärä jännite Punainen johto ei ole kytketty tai väärä jännite	Tarkista liitännät oikean jännitteen varmistamiseksi (11~16VDC)
	Musta johto ei ole kytketty	Tarkista maadoitusliitäntä
	Sulake palanut	Vaihda sulake
Laitteessa on virta (mutta ei ääntä)	Kaiutinjohtoja ei ole kytketty	Tarkista kaiutinliitännät
Laitteessa on virta (mutta ei ääntä)	Yksi tai useampi kaiutinjohdoista koskettaa toisiaan tai alustan maadoitusta	Eristä kaikki paljaat kaiutinjohdot toisistaan ja alustan maadoituksesta
Laite polttaa sulakkeita	Keltainen tai punainen johto koskettaa alustan maadoitusta	Tarkista, ettei johto ole puristuksissa
	Kaiutinjohto koskettaa alustan maadoitusta	Tarkista, ettei johto ole puristuksissa
	Väärä sulakekoko	Käytä sulaketta, jonka koko on oikea
Liiallinen hyppiminen	Laitetta ei ole asennettu oikein tai takahihna ei ole kiinni	Tarkista asennusholkki ja takahihnan tuki
Liiallinen hyppiminen	Fyysinen vika mediassa (CD, CD-R tai CD-RW)	Tarkista median naarmut
ERR FILE näkyy näytössä	Levyn lukuvirhe	Paina Eject-painiketta tai RESET (Nollaa)
ERR FILE näkyy näytössä	Tarkennusvirhe tai levy on ylösalaisin	Paina Eject-painiketta tai RESET (Nollaa)
NO FILE näkyy näytössä	Laitteesta ei löytynyt toistettavia MP3-tiedostoja	Tarkista laitteesta kelvolliset MP3-tiedostot
Laite ei hyväksy levyä	CD-mekanismin asento on väärä	Paina EJECT (Poisto) nollataksesi CD-mekanismin asennon
Laite ei hyväksy levyä	CD-kuljetusruuvit ovat vielä paikoillaan	Irrota 2 kuljetusruuvia, jotka sijaitsevat laitteen päällä
NO SUPPORT näkyy näytössä	Virheellinen ID3-tagiversio on käytössä	Versioita 1.0–2.0 ID3-tageja tuetaan.

Tekniset tiedot

CD-soitin	Taajuusvaste: 20Hz-20kHz Kanavaerotus @ 1kHz: >60dB D/A-muunnin: 1 bitti
FM-viritin	Viritysalue: 87.5MHz-107.9MHz Käyttökelpoinen herkkyys: 8.5dBf 50dB hiljennysherkkyys: 10dBf Stereoerotus @ 1kHz: >30dB Taajuusvaste: 30Hz-13kHz
AM-viritin	Viritysalue: 530kHz-1710kHz Käyttökelpoinen herkkyys: <42dBu Taajuusvaste: 30Hz-2.2kHz
Yleistä	USB-lataus: 1A Kaiuttimen lähtöimpedanssi: 4~8 ohmia Linjalähtöjännite: 4 volttia RMS Mitat: 7" x 7" x 2" (178 x 178 x 50 mm)

CEA-2006 -tehostandardin tekniset tiedot
(viite: 14.4VDC +/- 0.2V, 20Hz~20kHz)

Teholähtö: 16 W RMS x 4 kanavaa 4 ohmin kuormalla ja < 1 % THD+N
Signaali-kohinasuhde: 80dBA (viite: 1 watti 4 ohmin kuormalla)

Turvallisuustiedot

Turvallisuusohjeet
(Vain DVD-vastaanotin)

Videon toisto ei toimi ajoneuvon liikkuessa.
Tämä on turvaominaisuus, joka estää kuljettajan häiriintymisen. Kojelautavideon toiminnot toimivat vain, kun ajoneuvo on pysäköity ja pysäköintijarru on kytkettynä. Useimmissa oikeudenkäyttöalueissa on laitonta, että kuljettaja katselee videota ajoneuvon ollessa liikkeessä.

Kun tämä näyttö/mediasoitin ("laite") on asennettu ajoneuvoon, ajoneuvon kuljettaja ei saa käyttää tätä laitetta katsomalla videoita tai pelaamalla videopelejä ajon aikana. Tämän ohjeen noudattamatta jättäminen voi johtaa kuljettajan häiriintymiseen, mikä voi johtaa vakaviin vammoihin tai kuolemaan ajoneuvon matkustajille tai ajoneuvon ulkopuolisille henkilöille ja/tai omaisuusvahinkoihin.

Useat osavaltiot kieltävät näyttöjen/mediasoittimien asentamisen, jos näyttö on näkyvissä kuljettajan istuimelta. Jos asut oikeudenkäyttöalueella, joka on säätänyt tällaisen lain, tätä laitetta ei saa asentaa siten, että näyttö on näkyvissä kuljettajan istuimelta. Kun asennat tämän laitteen etukonsoliin/kojetauluun, laite on sijoitettava siten, että se on suunnattu vain etumatkustajan istuinta kohti. Tämän ohjeen noudattamatta jättäminen voi johtaa kuljettajan häiriintymiseen, mikä voi johtaa vakaviin vammoihin tai kuolemaan ajoneuvon matkustajille tai ajoneuvon ulkopuolisille henkilöille ja/tai omaisuusvahinkoihin.

Tämä laite on suunniteltu siten, että sitä voidaan käyttää vain, kun ajoneuvo on "pysäköitynä" ja pysäköintijarru on täysin kytkettynä. Tätä varten tämä laite sisältää pysäköintijarrun lukitustoiminnon, joka estää laitteen toiminnan, jos ajoneuvo ei ole "pysäköitynä" ja/tai pysäköintijarru ei ole täysin kytkettynä. Kun asennat tämän laitteen, asentajan on kytkettävä pysäköintijarrun tunnistusjohto pysäköintijarrumekanismiin, jotta pysäköintijarrun lukitustoiminto olisi toimintakunnossa. ÄLÄ yksinkertaisesti maadoita pysäköintijarrun tunnistusjohtoa ajoneuvon metalliosaan. Pysäköintijarrun lukitustoiminnon virheellinen asentaminen voi johtaa kuljettajan häiriintymiseen, mikä voi johtaa vakaviin vammoihin tai kuolemaan kuljettajan matkustajille tai ajoneuvon ulkopuolisille henkilöille ja/tai omaisuusvahinkoihin.

Kun pysäköintijarrun lukitustoiminto on asennettu, omistaja/käyttäjä ei saa yrittää häiritä/neutraloida pysäköintijarrun lukitustoimintoa

kytkemällä pysäköintijarru osittain ja/tai
ostamalla/käyttämällä laitetta tai yksikköä, joka on suunniteltu lähettämään tarvittavat jarrusignaalit laitteeseen.

Näiden ohjeiden noudattamatta jättäminen voi johtaa kuljettajan häiriintymiseen, mikä voi johtaa vakaviin vammoihin tai kuolemaan kuljettajan matkustajille tai ajoneuvon ulkopuolisille henkilöille ja/tai omaisuusvahinkoihin.

Kun käytät tätä laitetta, pidä laitteen äänenvoimakkuus riittävän alhaisena, jotta ajoneuvon matkustajat voivat kuulla liikenneyhteyksien ääniä, kuten poliisi- ja pelastusajoneuvoja. Tämän ohjeen noudattamatta jättäminen voi johtaa kuljettajan häiriintymiseen, mikä voi johtaa vakaviin vammoihin tai kuolemaan ajoneuvon matkustajille tai ajoneuvon ulkopuolisille henkilöille ja/tai omaisuusvahinkoihin.

Huomautus.
Yllä oleva videosisältö on vain DVD-vastaanottimelle.

Lue kaikki ohjeet huolellisesti ennen asennuksen tai käytön aloittamista.
Teknisestä luonteensa vuoksi on erittäin suositeltavaa, että radion asentaa ammattiasentaja tai valtuutettu jälleenmyyjä. Tämä tuote on tarkoitettu käytettäväksi vain ajoneuvoissa, joissa on 12 VDC:n negatiivinen maadoitus.

Vahinkojen tai loukkaantumisten välttämiseksi:

Varmista, että maadoitat laitteen tukevasti ajoneuvon alustaan.
Älä irrota laitteen ylä- tai alaosan kansia.
Älä asenna laitetta paikkaan, joka on alttiina suoralle auringonvalolle tai liialliselle kuumuudelle tai jossa on mahdollista, että vettä roiskuu.
Älä altista laitetta liiallisille iskuille.
Kun vaihdat sulakkeen, käytä vain uutta sulaketta, jolla on määrätty koko. Väärän kokoisen sulakkeen käyttäminen voi aiheuttaa laitteen toimintahäiriön.
Estä oikosulut, kun vaihdat sulakkeen, irrota ensin johdinsarja.
Käytä vain mukana toimitettuja laitteita ja johdinsarjaa.
Et voi katsoa videota ajoneuvon liikkuessa. Etsi turvallinen paikka pysäköidä ja kytke pysäköintijarru.
Jos sinulla on ongelmia asennuksen aikana, ota yhteyttä lähimpään Jensen-jälleenmyyjään.
Jos laitteessa on toimintahäiriö, nollaa laite ensin. Jos ongelma jatkuu, ota yhteyttä lähimpään Jensen-jälleenmyyjään tai soita tekniseen tukeen numeroon 1-888-921-4088.
Puhdista näyttö pyyhkimällä vain kuivalla silikoniliinalla tai pehmeällä liinalla. Älä käytä jäykkää liinaa tai haihtuvia liuottimia, kuten maalinohennetta ja alkoholia. Ne voivat naarmuttaa paneelin pintaa ja/tai poistaa painatuksen.
Kun laitteen lämpötila laskee (kuten talvella), näytön sisällä oleva nestekide muuttuu tavallista tummemmaksi. Normaali kirkkaus palautuu, kun olet käyttänyt näyttöä jonkin aikaa.
Kun jatkat sytytys-, akku- tai maadoituskaapeleita, käytä autoluokan kaapeleita tai muita kaapeleita, joiden pinta-ala on 0,75 mm (AWG 18) tai enemmän, jännitehäviöiden estämiseksi.
Älä koske nestekideaineeseen, jos LCD on vaurioitunut tai rikki. Nestekideaine voi olla terveydelle vaarallista tai tappavaa. Jos LCD-näytön nestekideaine joutuu kosketuksiin kehosi tai vaatteidesi kanssa, pese se pois saippualla välittömästi.
