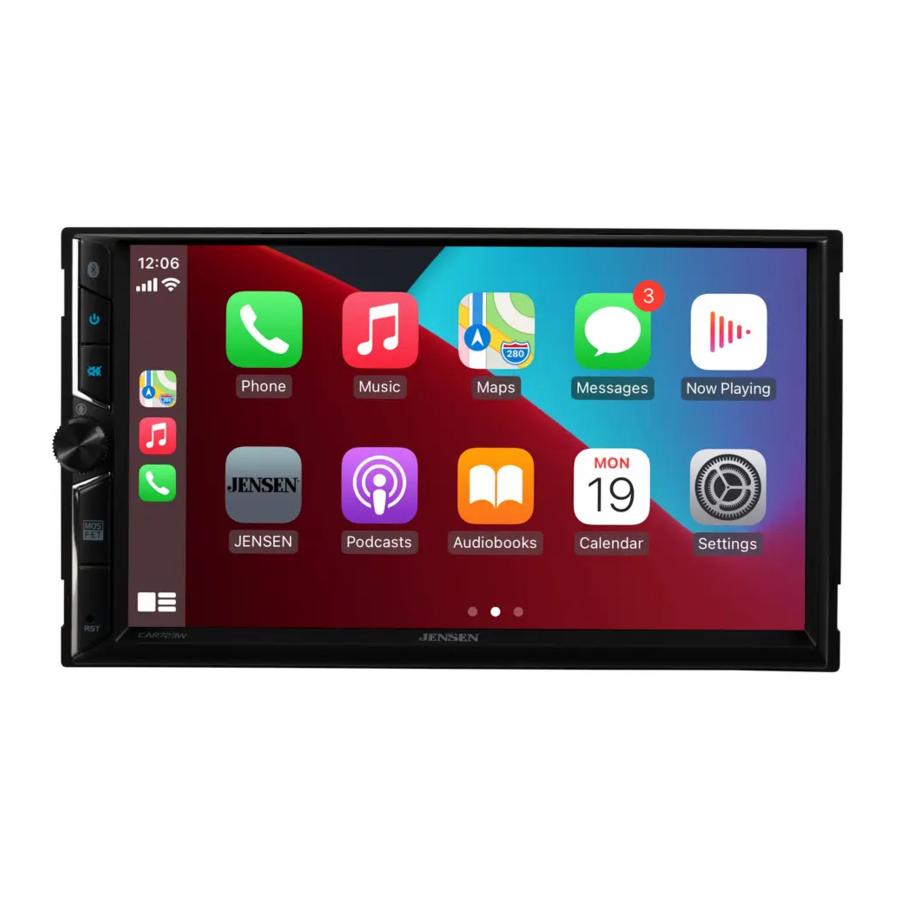

Jensen CAR723W - medijos imtuvo vadovas

Įvesties/išvesties laidų schema

Pastaba: veikia tik su Apple CarPlay ir Android Auto.

Pastaba:
Keičiant saugiklį, įsitikinkite, kad naudojate tinkamą tipą ir srovės stiprumą. Naudojant netinkamą saugiklį galite sugadinti įrenginį. Įrenginyje naudojamas (1) 15 amperų ATC mini stiliaus saugiklis, esantis ant maitinimo jungties.

Paruošimas

Prieš pradedant
Atjunkite neigiamą akumuliatoriaus gnybtą. Dėl instrukcijų kreipkitės į kvalifikuotą specialistą.
Nemontuokite įrenginio ten, kur jį veiktų aukšta temperatūra, pavyzdžiui, tiesioginiai saulės spinduliai, arba kur jį veiktų dulkės, nešvarumai ar per didelė vibracija.

Valdiklių vietos

Radijo ekrane rodomos šios funkcijos ir ekranai:

1. Maitinimas
2. Nutildyti
3. Garsumas/valdymas balsu
4. Atstatyti

Bendras naudojimas

Įjungti/išjungti maitinimą	Trumpai paspauskite , kad įjungtumėte įrenginį. Paspauskite ir palaikykite, kad išjungtumėte įrenginį.
Garsumas	Pasukite garsumo rankenėlę, kad padidintumėte arba sumažintumėte garsumo lygį.
Nutildyti	Trumpai paspauskite MUTE (nutildyti), kad nutildytumėte garsą. Trumpai dar kartą paspauskite MUTE (nutildyti), kad grįžtumėte į anksčiau pasirinktą garsumą. Sukant garsumo rankenėlę, kai garsas yra nutildytas, taip pat bus atšaukta nutildymo funkcija.
Režimas	Paspauskite SOURCE (šaltinis), kad perjungtumėte šiuos veikimo režimus: Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/ Camera/EQ/AV/Settings. Pastaba: veikimo režimus taip pat galima pasiekti pasirinkus atitinkamą piktogramą iš pagrindinio meniu.
Pagrindinis meniu	Norėdami atidaryti OSD pagrindinį meniu, paspauskite piktogramą viršutiniame kairiajame ekrano kampe. Paspauskite Radio/BT Phone/BT Audio/Apple CarPlay/Android Auto/USB/Camera/EQ/AV/Settings piktogramas, kad pasirinktumėte norimą šaltinį.
A/V įvestis	Prijunkite išorinius įrenginius prie galinės RCA Type A/V įvesties.
USB	Prijunkite USB atmintinę prie galinės USB įvesties.
Atstatyti	Norėdami išspręsti nenormalų veikimą arba jei įrenginys neveikia, paspauskite RESET (atstatyti) mygtuką, esantį priekiniame skydelyje, kaip parodyta Valdiklių vietų skyriuje. Įrenginys atstatys pagrindinį procesorių į numatytuosius nustatymus. Pastaba: naudokite rašiklio galiuką, kad pasiektumėte atstatymo mygtuką ir atkurtumėte gamyklinius numatytuosius programinės įrangos nustatymus.

Pagrindinio meniu ekrane pasirinkite Setup (sąranka), kad atidarytumėte Settings (nustatymai) meniu, ir pasirinkite iš aštuonių kategorijų, pavaizduotų piktogramomis kairėje ekrano pusėje: General (bendrieji), Audio (garsas), Display (ekranas), Wifi, Bluetooth, Camera (kamera), Region (regionas) ir Version (versija). Pasirinkite kategoriją ir paliesdami ekraną sureguliuokite bet kurią iš galimų parinkčių.

Bendrieji:

• Language (kalba): pasirinkite iš anglų ir ispanų kalbų.
• Time Zone (laiko juosta): pasirinkite norimą laiko juostą.
• Date & Time (data ir laikas): sureguliuokite dieną, mėnesį, metus, valandą, minutę ir formatą.
• Daylight Savings Time (vasaros laikas): įjunkite arba išjunkite.
• Beep Tone (pyptelėjimo garsas): įjunkite arba išjunkite.
• Power Off Delay (išjungimo atidėjimas): pasirinkite 1 sekundę, 2 sekundes, 3 sekundes arba Off (išjungta).
• Factory Default (gamykliniai numatytieji nustatymai): atkurkite įrenginio gamyklinius numatytuosius nustatymus.
• Right Hand Drive (vairavimas dešine puse): įjunkite arba išjunkite. Kai elementas išjungtas, tai yra vairavimo kaire puse režimas, o kai elementas įjungtas, tai yra vairavimo dešine puse režimas. Numatytasis nustatymas yra Off (išjungta) (vairavimo kaire puse režimas).

Garsas:

• Balance/Fader (balansas/išnykimas) – pasirinkite, kad sureguliuotumėte balanso/išnykimo nustatymus.
• Subwoofer (žemų dažnių garsiakalbis) – įjunkite/išjunkite žemų dažnių garsiakalbio valdymą.
• Subwoofer Frequency (žemų dažnių garsiakalbio dažnis) – pasirinkite žemų dažnių garsiakalbio dažnį.
• Subwoofer Level (žemų dažnių garsiakalbio lygis) – pasirinkite žemų dažnių garsiakalbio lygį 0–14 (numatytasis yra 7).
• EQ – pasirinkite, kad sureguliuotumėte EQ nustatymus.
• Loudness (garsumas) – pasirinkite, kad įjungtumėte arba išjungtumėte Loudness (garsumas) funkciją.
• Default Volume (numatytasis garsumas) – pasirinkite, kad sureguliuotumėte numatytuosius garsumo nustatymus.
• Source Level (šaltinio lygis) – pasirinkite, kad sureguliuotumėte šaltinio lygio nustatymus.

Ekranas:

• Illumination Control (apšvietimo valdymas) – pasirinkite, kad įjungtumėte arba išjungtumėte apšvietimo valdymą.
• Gray Level & Brightness (pilkos spalvos lygis ir ryškumas) – sureguliuokite pilkos spalvos lygio ir ryškumo nustatymus dienai ir nakčiai.
• LED – pasirinkite LED mygtukų šviesų spalvą.
• LED Animation (LED animacija) – pasirinkite, kad įjungtumėte arba išjungtumėte LED animaciją.
• Wallpaper (fonas) – pasirinkite iš trijų fono parinkčių.

WiFi: įjunkite/išjunkite WiFi, atkurkite slaptažodį arba peržiūrėkite įrenginių sąrašą.
Bluetooth: įjunkite/išjunkite Bluetooth, automatinį prisijungimą ir automatinį atsakymą, peržiūrėkite įrenginio pavadinimą ir išvalykite telefonų knygos vardus ir numerius.
Camera (kamera): įjunkite/išjunkite priekinę ir galinę kameras, apverskite kameros vaizdus, įjunkite/išjunkite parkavimo pagalbą, sureguliuokite parkavimo pagalbos nustatymus ir sureguliuokite galinio vaizdo delsą.
Radio (radijas): sureguliuokite regioną ir įjunkite/išjunkite TA ir AF.
Version (versija): peržiūrėkite informaciją apie versiją.

Garso valdymas

Garso reguliavimo meniu
Ekrane Settings (nustatymai) paspauskite ekvalaizerio piktogramą (žr. #3 ekrano valdikliuose), kad sureguliuotumėte ekvalaizerį (10 juostų tembro valdymas ir 7 iš anksto nustatyti EQ nustatymai), erdvinį garsą ir Fader/Balance (išnykimo/balanso) valdiklius,

AM/FM imtuvo valdymas

Radijo valdymas	Pagrindiniame meniu palieskite Radio (radijas) piktogramą, kad pasirinktumėte AM/FM imtuvo režimą.
Pagrindinis meniu	Paspauskite, kad grįžtumėte į pagrindinio meniu ekraną.
Juosta	Paspauskite, kad perjungtumėte tris FM ir dvi AM juostas.
Vietinis / Nuotolinis	Paspauskite, kad perjungtumėte vietinį arba nuotolinį derinimą.
Išankstinis nuskaitymas	Paspauskite, kad nuskaitėte visus reguliuojamus išankstinius nustatymus dabartinėje juostoje ir paleistumėte juos po 3 sekundes kiekvieną.
Ieškoti derinimo žemyn	Paspauskite, kad automatiškai suderintumėte žemesnį dažnį.
Klaviatūra	Paspauskite, kad būtų rodoma klaviatūra.
Ieškoti derinimo aukštyn	Paspauskite, kad automatiškai suderintumėte aukštesnį dažnį.
Automatiškai išsaugoti	Paspauskite, kad automatiškai ieškotumėte ir išsaugotumėte šešias stipriausias stotis dabartinėje juostoje. Galima išsaugoti iš viso 18 FM ir 12 AM stočių.
Garso nustatymai	Paspauskite, kad pasiektumėte ir sureguliuotumėte garso nustatymus.
Iš anksto nustatytos stotys	Norėdami išsaugoti stotį kaip išankstinį nustatymą dabartinėje juostoje, suderinkite norimą stotį, tada paspauskite ir palaikykite norimą išankstinio nustatymo numerį, kad išsaugotumėte. Paspauskite bet kurį išankstinio nustatymo mygtuką, kad iškviestumėte ir pradėtumėte tos stoties atkūrimą. (Palaikykite šį mygtuką kelias sekundes ir jis persijungs tarp AS ir PS)

USB valdymas

USB	Pagrindiniame meniu palieskite USB piktogramą pagrindiniame ekrane.
Pagrindinis meniu	Paspauskite, kad grįžtumėte į pagrindinio meniu ekraną.
Dabartinio režimo indikatorius	Rodo šaltinį, kuris šiuo metu groja.
Grįžti atgal	Paspauskite, kad grįžtumėte į ankstesnį ekraną.
Failų numeriai	Rodo dabartinius/viso failų numerius.
Informacija apie failą	Rodo turimą informaciją apie dabartinį failą.
Praėjęs laikas	Rodo praėjusį/likusį laiką dabartiniame takelyje.
Garso nustatymai	Paspauskite, kad pasiektumėte ir sureguliuotumėte garso nustatymus.
Takelis aukštyn	Paspauskite, kad pereitumėte prie kito takelio
Atsitiktinis	Paspauskite, kad sumaišytumėte visus takelius dabartiniame aplanke, o vėl – kad sumaišytumėte visus takelius. Dar kartą paspauskite, kad išeitumėte iš atsitiktinio režimo.
Paleisti / Pristabdyti	Paspauskite, kad pristabdytumėte arba tęstumėte atkūrimą.
Takelis žemyn	Paspauskite, kad grįžtumėte į dabartinio takelio pradžią.
Kartoti	Paspauskite, kad pakartotumėte dabartinį takelį, ir sureguliuokite, kad pakartotumėte visus takelius dabartiniame aplanke. Dar kartą paspauskite, kad išeitumėte iš kartojimo režimo.

Medijos suderinamumas

Failo tipas			MP3
Failų sistema	FAT	FAT 12	X
		FAT 16/FAT 32
Failo plėtinys	.mp3/.MP3/.Mp3/.mP3/.flac/ogg
	.rmp/.m4a		X
MPEG formatas	MPEG 1
	MPEG 2
	MPEG 2.5
Diskretizavimo dažnis	MPEG 1		32/44.1/48kHz
	MPEG 2		12/16/22.05/24kHz
	MPEG 2.5		8/11.025/12kHz
Bitų sparta	MPEG 1		32 ~ 320kbps
	MPEG 2		8 ~ 160kbps
	MPEG 2.5		8 ~ 160kbps
Kita informacija	Katalogo gylis		Neribotas
	Failo vardo ilgis		32 baitai
	Bendras failų skaičius		2000 failų
	Bendras aplankų skaičius		200 aplankų
	Failų skaičius per aplanką		2000 failų
	MP3 ID3 TAG	ver.1.x
		ver.2.x
		Pavadinimas, atlikėjas, albumas

Pastabos:

• Dėl nuolatinės technologinės pažangos kai kurie USB atminties įrenginiai gali būti nesuderinami su šiuo įrenginiu.

Medijos suderinamumas	Šių tipų failai nėra suderinami: MP3 PRO formatas, MP3 grojaraščiai RMP formatas AAC, apsaugotas AAC, M4A formatas
Atkūrimo tvarka	MP3 atkūrimo seka prasideda USB įrenginio šakniniame aplanke. Visi tušti aplankai arba aplankai, kuriuose nėra MP3 failų, praleidžiami.
Suderinami įrašymo formatai	ISO9660 standartai: Maksimalus įdėtųjų aplankų gylis yra 8 (įskaitant šakninį aplanką). Galiojantys aplanko/failo pavadinimo simboliai yra raidės A–Z (visos didžiosios), skaičiai 0–9 ir "_" (pabraukimas). Kai kurie simboliai gali būti rodomi neteisingai, atsižvelgiant į simbolio tipą. Šis įrenginys gali atkurti failus Joliet ir kituose standartuose, atitinkančiuose ISO9660. MP3, parašyti kitais formatais nei pirmiau nurodyti, gali būti neatkuriami ir (arba) jų failų ar aplankų pavadinimai gali būti rodomi netinkamai.
Pastabos	Kai kurie failai gali būti neatkuriami arba rodomi neteisingai, atsižvelgiant į diskretizavimo dažnius ir bitų spartą. Norėdami gauti geriausius rezultatus, kopijuodami MP3 failus naudokite šiuos nustatymus: 128 kbps arba didesnė pastovi bitų sparta 44,1 kHz arba didesnis diskretizavimo dažnis

„Bluetooth“ veikimas

Prieš naudojant „Bluetooth“	Prieš naudojant „Bluetooth“ įrenginį skambinti laisvų rankų įranga arba transliuoti garsą, jis turi būti autentifikuotas. Tai taip pat vadinama įrenginio „susiejimu“.
Naujo įrenginio susiejimas	Įrenginys nuolat transliuoja susiejimo signalą, kai šiuo metu nėra prijungtų įrenginių. Užbaikite susiejimo seką iš savo „Bluetooth“ įrenginio. Įrenginio pavadinimas yra "CAR723W". Susiejimo metu įrenginys gali veikti bet kuriuo režimu. Kai kuriuose telefonuose susiejimą gali reikėti atlikti daugiau nei vieną kartą.
Prisijungti	Pagrindinis įrenginys automatiškai prisijungs prie paskutinio prijungto įrenginio, kai prijungimo funkcija nustatyta kaip Auto connect On (automatinis prijungimas įjungtas). Jei prijungimo funkcija nustatyta kaip Auto Connect Off (automatinis prijungimas išjungtas), pagrindinis įrenginys automatiškai neprisijungs prie jokio įrenginio.
„Bluetooth“ telefonas	Pagrindiniame meniu ekrane palieskite „Bluetooth“. „Bluetooth“ piktograma bus rodoma bet kuriuo metu, kai bus prijungtas „Bluetooth“ įrenginys.
Pagrindinis meniu	Paspauskite, kad grįžtumėte į pagrindinio meniu ekraną.
Klaviatūra	Paspauskite, kad būtų rodoma klaviatūra.
Kontaktai	Paspauskite, kad būtų rodomas kontaktų sąrašas.
Naujausi	Paspauskite, kad būtų rodomas paskutinių skambučių sąrašas.
Įrenginys	Paspauskite, kad būtų rodomas įrenginių sąrašas.
Telefono numeris	Rodomas telefono numeris, kai jis renkamas.
Atgalinis klavišas	Paspauskite, kad ištrintumėte simbolį renkant telefono numerį.
Skambinti	Paspauskite, kad sujungtumėte skambutį.
Telefono klaviatūra	Naudokite telefono klaviatūrą, kad įvestumėte telefono numerį.
Baigti skambutį	Paspauskite, kad baigtumėte vykstantį skambutį arba atmestumėte įeinantį skambutį.
Mikrofonas	Paspauskite, kad įjungtumėte arba išjungtumėte mikrofono balsą.
Telefono klaviatūra	Paspauskite, kad įvestumėte telefono numerį.
Garso perkėlimas	Paspauskite, kad perkeltumėte garsą tarp įrenginio ir mobiliojo telefono.
Atgal prie takelio	Paspauskite piktogramą, kad grįžtumėte į dabartinio takelio pradžią.
Groti / Pristabdyti	Paspauskite piktogramą, kad pristabdytumėte arba tęstumėte atkūrimą.
Kitas takelis	Palieskite piktogramą, kad pereitumėte prie kitos dainos.
„Bluetooth“ muzika	Paspauskite, kad perkeltumėte garsą tarp įrenginio ir mobiliojo telefono.

Vairavimo orientacijos nustatymai

Norėdamas pagerinti vairavimo patirtį, CAR723W leidžia vartotojui sukonfigūruoti Apple CarPlay ir Android Auto transporto priemonėms su vairu kairėje pusėje (LHD) arba dešinėje pusėje (RHD).
Norėdami pasirinkti norimą konfigūraciją, nustatymų meniu pasirinkite LHD arba RHD.

Pastaba: Jei pakeisite dešinės arba kairės pusės vairavimo režimo nustatymą, kai telefonas prijungtas prie imtuvo, atjunkite telefoną nuo imtuvo ir vėl prijunkite.

Žemiau pateikiamos gautos konfigūracijos parinktys:

„Apple CarPlay“ veikimas

„Apple CarPlay“ yra išmani iPhone sąsaja, leidžianti valdyti muziką, navigaciją, telefono ir žinučių programas balsu (per Siri) ir taip žymiai sumažinti vairuotojo dėmesio atitraukimą.

	Phone (telefonas) – naudokite Siri norėdami skambinti, atsiliepti į praleistus skambučius, klausytis balso pašto pranešimų ir peržiūrėti skambinančiojo ID imtuvo ekrane.
	Messages (pranešimai) – paprašykite Siri siųsti, skaityti ir atsakyti į tekstinius pranešimus. Šis laisvų rankų įrangos veikimas sumažina dėmesio atitraukimą ir leidžia jums laikyti rankas ant vairo, o akis – nukreiptas į kelią.
	Music (muzika) – pasiekite muziką pagal atlikėją, dainą, grojaraštį ir kt. per imtuvo jutiklinį ekraną arba per Siri. Imtuvas atspindės iPhone ekraną su atlikėjo ir takelio informacija.
	Maps (žemėlapiai) – naudokite Siri norėdami paprašyti nuoseklių nurodymų – ieškokite pagal adresą arba lankytinas vietas. Apple žemėlapiai bus atspindėti ekrane, įskaitant informaciją apie eismą ir numatomą laiką iki kelionės tikslo.

Suderinami įrenginiai

Sukurta iPhone modeliams:
iPhone 13 mini, iPhone 13, iPhone 13 Pro, iPhone 13 Pro Max, iPhone 12 mini, iPhone 12, iPhone 12 Pro, iPhone 12 Pro Max, iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S

„Apple CarPlay“ paleidimas

Belaidžio „CarPlay“ ryšio aprašymas.

1. Įveskite pagrindinę vartotojo sąsają ir spustelėkite BT Phone, kad įvestumėte „Bluetooth“ sąsają;
2. Spustelėkite Refresh (atnaujinti), kad ieškotumėte netoliese esančio „Bluetooth“, spustelėkite Pair (susieti), kad suderintumėte „Bluetooth“;
3. Atidarykite iPhone WLAN, kad prisijungtumėte prie automobilio, sėkmingai prisijungus, įrenginių sąraše pasirodys Apple CarPlay piktograma, o Apple CarPlay ryšys bus sėkmingas;
4. Įveskite Apple CarPlay sąsają, spustelėkite Phone/Music/Map/Information/etc (telefono/muzikos/žemėlapio/informacijos/ir t. t.) funkcijas.

Pastaba: dėl saugos priežasčių „Apple CarPlay“ funkcijos yra apribotos vairuojant ir skirsis kiekvienoje programoje, įgalintoje „Apple CarPlay“. Galimas funkcijas nustato kiekvienas programos teikėjas. Norėdami gauti daugiau informacijos, apsilankykite www.apple.com/ios/carplay.

Pastaba: kai kurios iPhone funkcijos gali būti neteisėtos vairuojant jūsų vietovėje. Būtinai susipažinkite su vietos ir valstijos įstatymais dėl mobiliųjų įrenginių. Jei abejojate, sustabdykite ir pastatykite savo transporto priemonę prieš naudodami bet kokius įrenginius.

Kai rodomas „Apple CarPlay“ meniu, pagrindinis mygtukas apatiniame kairiajame kampe veikia taip pat, kaip pagrindinis mygtukas jūsų iPhone.
Paspauskite ir palaikykite, kad iškviestumėte Siri ir pradėtumėte balso komandas.
Bet kuriuo „Apple CarPlay“ veikimo metu galite trumpam paspausti šį mygtuką, kad grįžtumėte į pagrindinį „Apple CarPlay“ meniu ekraną.

Paspauskite bet kurį programos mygtuką pagrindiniame „Apple CarPlay“ meniu, kad tiesiogiai pasiektumėte tą operaciją. Įrankių juostoje kairėje ekrano pusėje rodomas laikas, signalo stiprumas ir nuorodos į populiariausias programas – Phone (telefonas), Music (muzika) ir Navigation (navigacija) – kad jas būtų galima pasiekti greitai ir lengvai negrįžtant į pagrindinį meniu.

„Apple CarPlay“ valdymas

Šie pagrindiniai valdikliai veiks su daugeliu standartinių „Apple CarPlay“ funkcijų.

	Touch (palieskite) – trumpam paspauskite norimą parinktį.
	Swipe (braukite) – trumpam braukite norima kryptimi.
	Drag (vilkite) – paspauskite, palaikykite ir vilkite į norimą vietą.

„Apple CarPlay“ išjungimas

Atjungus iPhone, automatiškai bus išeita iš „Apple CarPlay“ režimo. Norėdami išeiti iš „Apple CarPlay“ režimo, kol telefonas vis dar prijungtas, trumpam paspauskite maitinimo / garsumo rankenėlę ir bus rodomas pagrindinis įrenginio meniu.

„Android Auto“ veikimas

„Android Auto“ perkelia naudingiausias programėles į telefono ekraną arba suderinamą automobilio ekraną formatu, kuris leidžia lengvai sutelkti dėmesį į vairavimą. Galite valdyti tokius dalykus kaip navigacija ir žemėlapiai, skambučiai ir tekstiniai pranešimai bei muzika.

„Google“ asistentas
Naudodami „Google“ asistentą sistemoje „Android Auto“ galite stebėti kelią ir laikyti rankas ant vairo, o balsu valdyti dienos darbus. Tiesiog pasakykite „Ok Google“ arba suderinamuose automobiliuose ilgai spauskite balso valdymo mygtuką ant vairo.

Navigacija
Gaukite įspėjimus apie eismą realiuoju laiku, kad išvengtumėte pavojų, greičio spąstų ir rastumėte greičiausią maršrutą. Arba padarykite pertrauką ir pakeliui raskite užkandžių.

Skambučiai ir pranešimai
„Google“ asistentas leidžia palaikyti ryšį vairuojant. Asistentas gali padėti skambinti telefono numeriais iš jūsų kontaktų, bendrauti su mėgstamomis programėlėmis, garsiai perskaityti jūsų pranešimus ir atsakyti į tekstinius pranešimus, laikant rankas ant vairo.

Suderinami įrenginiai

„Android Auto“ reikalinga „Android Auto“ programėlė iš Google Play, įdiegta „Android“ išmaniajame telefone, kuriame veikia „Android Lollipop 5.0“ arba naujesnė versija.

Tam tikras išmaniojo telefono naudojimas gali būti neteisėtas vairuojant jūsų jurisdikcijoje, todėl turite žinoti ir laikytis visų tokių apribojimų. Jei abejojate dėl konkrečios funkcijos, atlikite ją tik tada, kai automobilis stovi. Nenaudokite jokios funkcijos, nebent tai saugu atsižvelgiant į vairavimo sąlygas.

„Android Auto“ paleidimas

Belaidžio „Android Auto“ ryšio aprašymas.

1. Įeikite į pagrindinę UI ir spustelėkite BT Phone (BT telefonas), kad įeitumėte į Bluetooth sąsają;
2. Spustelėkite Refresh (Atnaujinti), kad ieškotumėte šalia esančio Bluetooth, prieš prisijungdami prie Bluetooth geriau įjunkite telefono WLAN, kitaip ryšys nepavyks;
3. Spustelėkite Pair (Suporuoti), kad suderintumėte Bluetooth, tada pasirodys pranešimas, kad pasirinktumėte nustatymus ir pasirinktumėte savo mobilųjį telefoną, ir „Android Auto“ ryšys bus sėkmingas;
4. Įeikite į „Android Auto“ sąsają, spustelėkite telefono/muzikos/žemėlapio/informacijos/kt. funkcijas.

Pastaba: kai „Android Auto“ įrenginys prijungtas prie šio įrenginio, jis taip pat tuo pačiu metu prijungiamas per Bluetooth. Jei jau suporuoti penki įrenginiai, rodomas pranešimas, patvirtinantis, ar ištrinti registruotą įrenginį. Jei norite ištrinti įrenginį, palieskite [Agree] (Sutinku). Jei norite ištrinti kitą įrenginį, palieskite [BT Settings] (BT nustatymai) ir ištrinkite įrenginius rankiniu būdu.

Pastaba: jei „Android Auto“ įjungiamas skambučio metu mobiliuoju telefonu, kuris nėra suderinamas su „Android Auto“ įrenginiu, Bluetooth ryšys po skambučio persijungs į „Android Auto“ suderinamą įrenginį.

„Android Auto“ naudojimas

„Android Auto“ pagrindiniame ekrane rodoma suasmeninta informacija, pvz., laikas iki kelionės tikslo, priminimai, naujausi skambučiai, įeinantys pranešimai, daina, kurios klausotės, ir „Google Now“ kortelės.
Kai rodomas „Android Auto“ meniu, galite pasakyti „OK Google“ arba pasirinkti mikrofoną viršutiniame dešiniajame kampe, kad kalbėtumėte su „Google“.

1. Naujausios programėlės
2. „Google“ asistentas
3. „Google“ žemėlapiai
4. YouTube
5. Telefonas
6. Nustatymai

„Android Auto“ išjungimas

Norėdami išeiti iš „Android Auto“, paspauskite Exit (Išeiti) mygtuką. Atjungus „Android“ telefoną, automatiškai išeisite iš „Android Auto“ režimo.

Galinis RCA įėjimas

A/V IN Prijunkite pasirenkamą garso/vaizdo šaltinį į RCA (galinį) įėjimą.

Prireikus reguliuokite garsumą išoriniame garso šaltinyje (jei prijungtas prie įrenginio ausinių išvesties).

Priekinės ir galinės kameros veikimas

(Pasirenkama)

Kamerų naudojimas

Prijunkite pasirenkamą kamerą prie priekinės arba galinės kameros įvesties. Išsamesnės informacijos ieškokite laidų schemoje.

Automatinis pasirinkimas

Įrenginys automatiškai pasirinks kameros režimą, kai bus prijungtas prie atbulinės eigos lempos grandinės. Pagrindiniame meniu palieskite CAMERA (KAMERA) piktogramą (kai įjungta), kad pasirinktumėte kameros režimą. Palieskite viršutinę kairiąją ekrano sritį, kad grįžtumėte į pagrindinį meniu ir išjungtumėte šią funkciją. Pastaba: rankinis režimas skirtas specialioms kameroms, kurios yra prijungtos prie 12 VDC+ uždegimo laido ir visada įjungtos vairuojant, jis nėra skirtas kameroms, kurios yra prijungtos prie transporto priemonės atbulinės eigos lempos.

Priekinės ir galinės kameros ekrano vaizdo reguliavimas

Jei atrodo, kad jūsų priekinės arba galinės kameros radijo ekrane rodo atvirkščią vaizdą, eikite į kameros skyrių Settings (Nustatymų) meniu, kad pakeistumėte kameros vaizdą. Norėdami tai padaryti, perjunkite funkciją „Rear Camera View Reverse“ (Galinės kameros vaizdo atvirkštinis) arba „Front Camera View Reverse“ (Priekinės kameros vaizdo atvirkštinis), kad pataisytumėte kameros (-ų) žiūrėjimo kampą.

SWC įvesties veikimas

Integruota SWC sąsaja yra suderinama su PAC vairo valdymo moduliais.
Rekomenduojamas PAC SWI-RC. Norint, kad CAR723W būtų suderinamas su bet kokiais vairo valdikliais, reikia naudoti trečiosios šalies adapterį. Daugumai transporto priemonių galimi šie valdikliai.

Iš anksto nustatytas aukštyn/žemyn	Ieškoti/sekti žemyn (-)	Garsas žemyn (-)	BT End (BT pabaiga)
Režimas	Nutildyti	Juosta
Ieškoti/sekti aukštyn (+)	Garsas aukštyn (+)	BT Talk (BT pokalbis)

Pastaba: ne visos originalios įrangos vairo funkcijos gali būti palaikomos CAR723W.

PAC SWI-RC diegimo patarimai

1. Nustatykite „Radio Select Switch“ (Radijo pasirinkimo jungiklį). Nustatykite SWI-RC į 7 padėtį – „Pioneer/Other/Sony“ (Pioneer/Kitas/Sony).
2. Norėdami programuoti, naudokite „Pioneer/Sony/Other“ radijo funkcijų atvaizdavimo tvarką „Jensen“ įrenginiams.
3. Programuojant SWI-RC, jei funkcija nepalaikoma (arba nereikalinga), funkcija PRIVALO būti praleista pagal PAC SWI-RC instrukcijas.
4. SWC funkcija PRIVALO būti užprogramuota teisinga tvarka pagal PAC SWI-RC radijo funkcijų atvaizdavimo tvarkos instrukcijas.

Funkcijos tvarka	Funkcijos atvaizdavimas	SWI-RC (3,3 VDC nuoroda)
		Centrinis kaištis (žiedas) Įtampa (Funkcijos pasirinkimas)	Galinio kaiščio įtampa
1	Iš anksto nustatytas aukštyn/žemyn	L 0,0V	1,54/1,81
2	Režimas	H 3,3V	0,6
3	Ieškoti + / Sekti +	H 3,3v	1,54
4	Ieškoti - / Sekti -	H 3,3v	1,81
5	Nutildyti	H 3,3v	1,01
6	Garsas +	H 3,3v	2,07
7	Garsas -	H 3,3v	2,32
8	Juosta	H 3,3v	2,73
9	BT Talk (BT pokalbis)	L 0,0V	0,60
10	BT End (BT pabaiga)	L 0,0V	1,01

Trikčių šalinimas

Bendra informacija
Problema	Priežastis	Veiksmas
Įrenginys neįsijungia / nėra maitinimo	Geltonas laidas neprijungtas arba neteisinga įtampa Raudonas laidas neprijungtas arba neteisinga įtampa	Patikrinkite jungtis, ar tinkama įtampa (11–16 VDC)
	Juodas laidas neprijungtas	Patikrinkite jungtį su įžeminimu
	Perdegęs saugiklis	Pakeiskite saugiklį (-ius)
Įrenginys maitinamas, bet nėra garso	Garsiakalbio laidai neprijungti	Patikrinkite jungtis prie garsiakalbių
	Vienas ar daugiau garsiakalbio laidų liečiasi vienas su kitu arba su važiuoklės įžeminimu	Izoliuokite visus plikus garsiakalbio laidus vienas nuo kito ir nuo važiuoklės įžeminimo
Įrenginys perdegina saugiklį	Geltonas arba raudonas laidas liečiasi su važiuoklės įžeminimu	Patikrinkite, ar nėra prispausto laido
	Garsiakalbio laidai liečiasi su važiuoklės įžeminimu	Patikrinkite, ar nėra prispausto laido
	Neteisinga saugiklio vertė	Naudokite saugiklius su teisinga verte
Įrenginys turi garso, bet nėra vaizdo	Neprijungta stovėjimo stabdžio saugos grandinė Nepritaikytas stovėjimo stabdys	Patikrinkite jungtis prie stovėjimo stabdžio Pritaikykite stovėjimo stabdį
IR nuotolinio valdymo pultas neveikia	Išsikrovęs akumuliatorius	Pakeiskite akumuliatorių

Užregistruokite savo produktą
Užregistruokite savo produktą internetu adresu www.jensenmobile.com.

Specifikacijos

FM imtuvas	Derinimo diapazonas: 87,5 MHz–107,9 MHz Naudojamas jautrumas: 10 dBf 50 dB slopinimo jautrumas: 20 dBf Stereo atskyrimas @ 1 kHz: 38 dB Dažnio atsakas: 30 Hz–13 kHz
AM imtuvas	Derinimo diapazonas: 530 kHz–1710 kHz Naudojamas jautrumas: 24 uV Dažnio atsakas: 30 Hz–2,3 kHz
Galinis USB	Suderinamumas: didelės spartos USB 2.0 USB klasė: masinio saugojimo klasė
Monitorius	Skydelio dydis: 7" įstrižainės matmuo Žiūrėjimo kampas (viršus/apačia/kairė/dešinė): 50/70/70/70 Skiriamoji geba: 1024 (H) x 600 (V) Ryškumas (cd/m 2 ): 500 Kontrasto santykis: 500:1 Pikseliai: 1 152 000
Bendra informacija	Garsiakalbio išvesties varža: 4 omai Linijos išvesties įtampa: 4 voltų RMS Linijos išvesties varža: 200 omų Važiuoklės matmenys: 7" x 4" x 4" (P x G x A)

Konstrukcija ir specifikacijos gali būti keičiamos be įspėjimo.

CEA-2006 galios standarto specifikacijos
(nuoroda: 14,4 VDC +/- 0,2 V, 20 Hz ~ 20 kHz)
Galios išvestis: 16 vatų RMS x 4 kanalai prie 4 omų ir < 1 % THD+N
Signalo ir triukšmo santykis: 80 dBA (nuoroda: 1 vatas į 4 omus)

Saugos pastabos

Tai saugos funkcija, skirta atitraukti vairuotojo dėmesį. Vaizdo įrašų funkcijos prietaisų skydelyje veiks tik tada, kai transporto priemonė yra pastatyta stovėjimo režimu ir įjungtas stovėjimo stabdys. Daugumoje jurisdikcijų vairuotojui draudžiama žiūrėti vaizdo įrašą, kai transporto priemonė juda.

SAUGOS PRANEŠIMAS primena vairuoti atsakingai ir saugiai naudojantis mobiliuoju telefonu arba bet kuriomis programėlėmis, kurios yra suderinamos su šiuo įrenginiu.
Labai rekomenduojama, kad jūsų „Jensen“ įrenginį įdiegtų profesionalus montuotojas arba įgaliotasis pardavėjas.
Šis gaminys skirtas naudoti tik transporto priemonėse su 12 V nuolatinės srovės neigiamu įžeminimu.

Kad išvengtumėte žalos ar sužalojimų:

• Įsitikinkite, kad įrenginys yra saugiai įžemintas prie transporto priemonės važiuoklės įžeminimo.
• Nenuimkite viršutinio arba apatinio įrenginio dangčio.
• Nemontuokite įrenginio vietoje, kur jį veikia tiesioginiai saulės spinduliai, didelis karštis arba vandens purslai.
• Nelaikykite įrenginio per dideliu smūgiu.
• Keisdami saugiklį, naudokite tik naują, turintį tinkamą nominalą. Naudojant netinkamo nominalo saugiklį, įrenginys gali sugesti.
• Kad išvengtumėte trumpųjų jungimų keisdami saugiklį, pirmiausia atjunkite laidų jungtį.
• Naudokite tik pateiktą aparatinę įrangą ir laidų jungtį.
• Jei diegiant kyla problemų, kreipkitės į artimiausią „Jensen“ pardavėją.
• Jei įrenginys sugenda, iš naujo nustatykite įrenginį, kaip aprašyta. Jei problema vis tiek išlieka, kreipkitės į artimiausią „Jenses“ pardavėją arba skambinkite techninės pagalbos telefonu 1-888-921-4088.
• Norėdami išvalyti monitorių, valykite tik sausa silikonine šluoste arba kita minkšta šluoste. Nenaudokite standžios šluostės ar tirpiklių, tokių kaip dažų skiediklis ir alkoholis, nes jie gali subraižyti skydelio paviršių ir (arba) pašalinti spaudą.
• Kai įrenginio temperatūra nukrinta (kaip žiemą), skystieji kristalai ekrano viduje taps tamsesni nei įprastai. Normalus ryškumas atsistatys, kai įrenginys kurį laiką bus naudojamas.
• Prailginant degimo, akumuliatoriaus arba įžeminimo laidus, būtinai naudokite automobiliams skirtus laidus, kurių minimalus AWG 16 arba daugiau, kad išvengtumėte įtampos kritimo.
• Nelieskite skystųjų kristalų skysčio, jei LCD ekranas pažeistas arba sulūžęs. Skystųjų kristalų skystis gali būti pavojingas jūsų sveikatai arba mirtinas. Jei skystųjų kristalų skystis iš LCD pateko ant jūsų kūno ar drabužių, nedelsdami nuplaukite jį muilu.

Įdiegus šį monitorių/medijos leistuvą („įrenginį“) į transporto priemonę, transporto priemonės vairuotojas negali valdyti šio įrenginio žiūrėdamas vaizdo įrašus arba žaisdamas vaizdo žaidimus vairuodamas. Nesilaikant šių nurodymų, vairuotojas gali nukreipti dėmesį, o tai gali sukelti rimtus sužalojimus arba mirtį transporto priemonėje esantiems žmonėms arba žmonėms už transporto priemonės ribų ir (arba) turtui padaryti žalą.

Keliose valstijose draudžiama montuoti monitorius/medijos leistuvus, jei ekranas matomas iš vairuotojo sėdynės. Jei gyvenate jurisdikcijoje, kuri priėmė tokį įstatymą, šis įrenginys neturi būti montuojamas taip, kad ekranas būtų matomas iš vairuotojo sėdynės. Montuojant šį įrenginį priekinėje konsolėje/prietaisų skydelyje, įrenginys turi būti pastatytas taip, kad būtų nukreiptas tik į priekinę keleivio sėdynę. Nesilaikant šių nurodymų, vairuotojas gali nukreipti dėmesį, o tai gali sukelti rimtus sužalojimus arba mirtį transporto priemonėje esantiems žmonėms arba žmonėms už transporto priemonės ribų ir (arba) turtui padaryti žalą.

Šis įrenginys sukurtas taip, kad jį būtų galima valdyti tik tada, kai transporto priemonė yra „Park“ režimu ir stovėjimo stabdys yra visiškai įjungtas. Šiuo tikslu šiame įrenginyje yra stovėjimo stabdžio blokavimo funkcija, kuri neleidžia įrenginiui veikti, jei transporto priemonė nėra „Park“ režimu ir (arba) stovėjimo stabdys nėra visiškai įjungtas. Montuojant šį įrenginį, montuotojas turi prijungti stovėjimo stabdžio aptikimo laidą prie stovėjimo stabdžio mechanizmo, kad stovėjimo stabdžio blokavimo funkcija veiktų. NEPAPRASTAI įžeminkite stovėjimo stabdžio aptikimo laidą prie metalinės transporto priemonės dalies. Netinkamai sumontavus stovėjimo stabdžio blokavimo funkciją, vairuotojas gali nukreipti dėmesį, o tai gali sukelti rimtus sužalojimus arba mirtį vairuotojo keleiviams arba asmenims už transporto priemonės ribų ir (arba) turtui padaryti žalą.

Sumontavus stovėjimo stabdžio blokavimo funkciją, savininkas / naudotojas negali bandyti sutrikdyti / neutralizuoti stovėjimo stabdžio blokavimo funkcijos

1. iš dalies įjungus stovėjimo stabdį ir (arba)
2. perkant/naudojant bet kokį įrenginį ar įrenginį, skirtą siųsti būtinus stabdžių signalus į įrenginį.

Nesilaikant šių nurodymų, vairuotojas gali nukreipti dėmesį, o tai gali sukelti rimtus sužalojimus arba mirtį vairuotojo keleiviams arba asmenims už transporto priemonės ribų ir (arba) turtui padaryti žalą.

Naudodami šį įrenginį, laikykite įrenginio garsumo lygį pakankamai žemą, kad transporto priemonėje esantys žmonės girdėtų su eismu susijusius garsus, tokius kaip policijos ir greitosios pagalbos automobiliai. Nesilaikant šių nurodymų, vairuotojas gali nukreipti dėmesį, o tai gali sukelti rimtus sužalojimus arba mirtį transporto priemonėje esantiems žmonėms arba žmonėms už transporto priemonės ribų ir (arba) turtui padaryti žalą.

Ribota trejų metų garantija

Norėdami gauti daugiau informacijos ir sužinoti artimiausio įgaliotojo aptarnavimo centro vietą, susisiekite su mumis vienu iš šių būdų:

• Skambinkite mums nemokamu numeriu (888) 921-4088
  (Pirmadienis–penktadienis, 9:00–17:00 EST)
• Rašykite mums el. paštu cs@jensenmobile.com

Klientų aptarnavimas
1-888-921-4088
(Pirmadienis–penktadienis, 9–17 val. EST)
Apsilankykite https://www.jensenmobile.com

Nuorodos

• iOS - CarPlay - Apple
• Car Stereo - Jensen Mobile
• Car Stereo - Jensen Mobile

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti Jensen CAR723W - medijos imtuvo vadovas

Prieinamos kalbos
