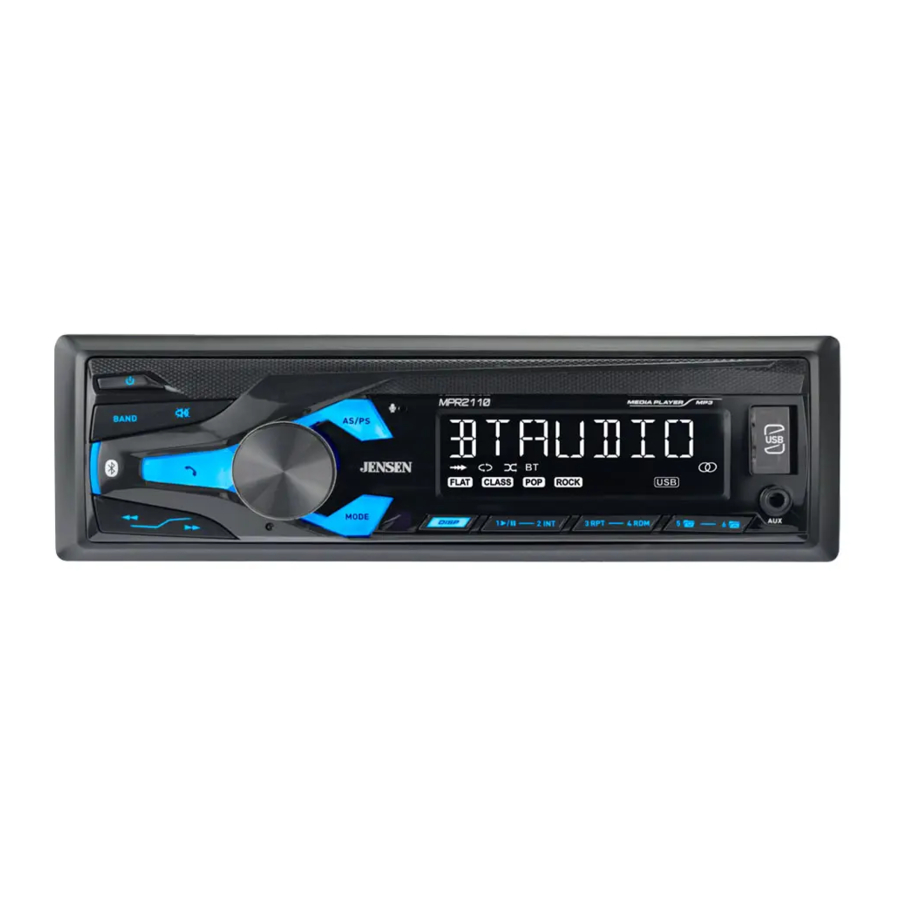

Jensen MPR2110 - Manual do Recetor
INSTALAÇÃO
Preparação
Leia todo o manual antes da instalação.
Antes de começar
- Desligue o terminal negativo da bateria. Consulte um técnico qualificado para obter instruções.
- Evite instalar a unidade onde possa estar sujeita a altas temperaturas, como a luz solar direta, ou onde possa estar sujeita a poeira, sujidade ou vibração excessiva.
Montagem da Unidade Principal: Montagem DIN típica
Passo 1:
Insira a manga de montagem no kit de instalação ou no painel de instrumentos.
Passo 2:
Dobre várias linguetas de montagem à volta da manga de montagem até que a manga de montagem esteja segura.
Passo 3:
Ligue todos os feixes de cabos e deslize a unidade principal para dentro da manga de montagem até encaixar no lugar.
Montagem da Unidade Principal: Montagem ISO
Usando os suportes existentes ou os suportes fornecidos com o kit de instalação, monte os suportes nas laterais da unidade principal com os parafusos fornecidos com a unidade principal.

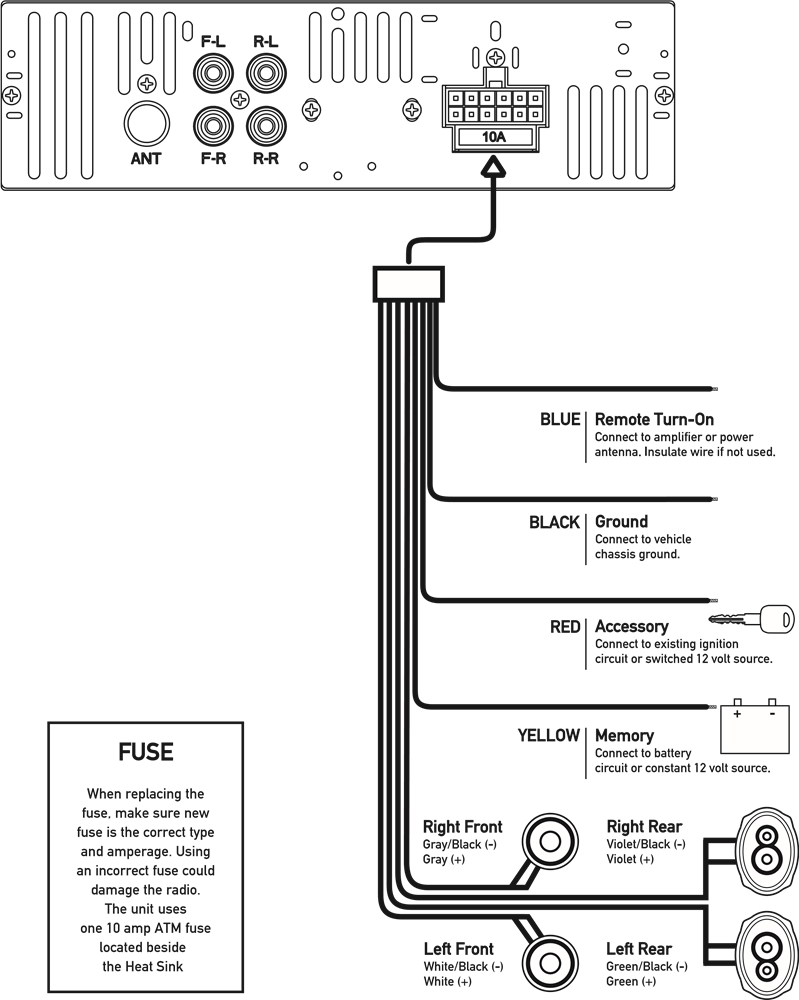

Diagrama de cablagem

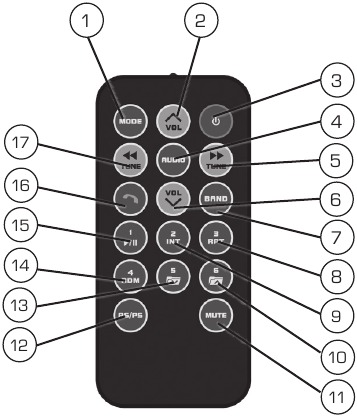

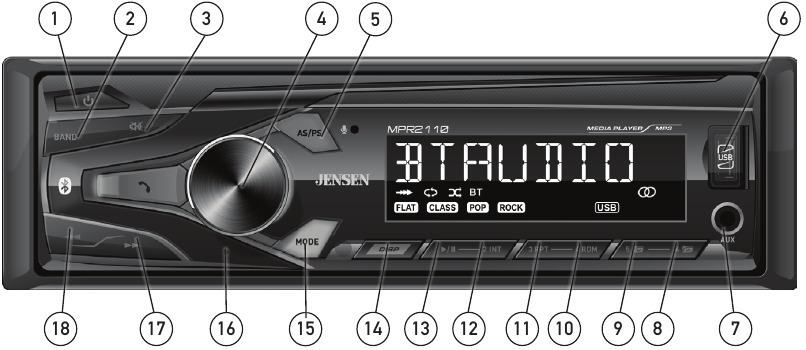

Localizações dos Controlos
- Power
- Band
- Mute
- Botão de volume
- Armazenamento Automático
- Porta USB
- Entrada Auxiliar
- Predefinição 6 / Pasta Acima
- Predefinição 5 / Pasta Abaixo
- Predefinição 4 / Aleatório
- Predefinição 3 / Repetir
- Predefinição 2 / Introdução
- Predefinição 1 / Reproduzir/Pausa
- Ecrã
- Mode
- Reset
- Sintonizar para cima
- Sintonizar para baixo
- Mode
- Aumentar Volume
- Power
- Áudio
- Sintonizar para cima
- Diminuir Volume
- Band
- Predefinição 3 / Repetir
- Predefinição 2 / Intro
- Predefinição 6 / Pasta Acima
- Mute
- AS/PS
- Predefinição 5 / Pasta Abaixo
- Predefinição 4 / Aleatório
- Predefinição 1 / Reproduzir / Pausa
- Conversa Bluetooth
- Sintonizar para baixo
FUNCIONAMENTO
Funcionamento Geral
| Ligar/Desligar | Prima o botão  para ligar a unidade. Prima novamente para desligar a unidade. |
| Alterar Modos | Prima MODE para selecionar entre Rádio, USB, Entrada Auxiliar e Bluetooth. Os modos de funcionamento são mostrados no ecrã. |
| Volume | Ajuste o volume usando o botão de volume (00-43). |
| Mute | Prima para silenciar o áudio. Prima novamente para retomar a audição no volume previamente selecionado. |
| Entradas Auxiliares | Insira um cabo de 3,5 mm na porta AUX frontal da unidade. |
| Reset | Prima o botão RESET para repor a unidade para as definições de fábrica se ocorrer um funcionamento anormal. O botão de reset está localizado no painel frontal. |
| Definir o Relógio | Com a unidade ligada, prima sem soltar DISP para apresentar a hora do relógio. Prima sem soltar DISP até que as horas ou os minutos comecem a piscar e, em seguida, solte. Rode o botão de volume para ajustar a hora. Prima sem soltar DISP para concluir a definição do relógio. |
| Ecrã | Prima DISP para alternar o ecrã entre várias informações apresentadas. |
| Áudio / Menu | Prima momentaneamente o botão de volume para selecionar entre as funções de áudio. Prima sem soltar o botão de volume durante mais de dois segundos para selecionar entre as funções de menu. Rode o botão de volume para a esquerda/direita para ajustar ou ativar a função/áudio pretendido. |
Funcionamento do Sintonizador AM/FM
| Sintonia de Busca | Prima TUNE  ou TUNE  para procurar a estação forte anterior ou seguinte. |
| Sintonia Manual | Prima sem soltar TUNE ou TUNE para entrar no modo de sintonia manual, em seguida, prima TUNE ou TUNE momentaneamente para alterar a frequência de rádio para cima ou para baixo um passo de cada vez. Prima sem soltar TUNE ou TUNE para avançar rapidamente. |
| Band | Prima BAND para selecionar entre as bandas FM1, FM2, FM3, AM1 e AM2. É possível programar até seis predefinições para cada banda, permitindo que até 18 estações de FM e 12 estações de AM sejam armazenadas na memória. |
| Armazenar Predefinições | É possível armazenar até 18 estações de FM e 12 de AM. Para armazenar uma estação, selecione a banda e a estação pretendidas. Prima sem soltar o botão de predefinição pretendido (1-6) durante mais de dois segundos. Quando armazenado, o número da predefinição aparecerá no ecrã. |
| Recuperar Predefinições | As estações predefinidas podem ser recuperadas a qualquer momento premindo o botão de predefinição correspondente. |
| Armazenamento Automático | Prima sem soltar AS/PS durante mais de 2 segundos para armazenar 18 estações de FM e 12 estações de AM automaticamente. |
| Estações de Busca de Predefinições | Prima AS/PS para recuperar cada estação predefinida que está armazenada nas memórias em cada banda. |
Funcionamento USB
| Reproduzir Ficheiros MP3 | Para reproduzir ficheiros MP3, insira um dispositivo USB contendo ficheiros MP3. |
| Selecionar Faixa | Prima TUNE para saltar para o início da faixa seguinte. Prima TUNE para saltar para o início da faixa anterior. |
| Avanço Rápido e Retrocesso | Prima sem soltar TUNE ou TUNE para avançar ou retroceder rapidamente uma faixa. |
| Pausa | Prima  para parar temporariamente a reprodução USB.Prima novamente para retomar a reprodução. |
| Acesso à Pasta | As pastas podem ser encontradas premindo Pasta Acima ou Pasta Abaixo. Cerca de um segundo após a apresentação do nome da pasta, o primeiro ficheiro na pasta selecionada será apresentado e a reprodução começará. |
| Repetir | Prima RPT para alternar entre RPT ALL, RPT FLR e RPT ONE.
|
| Aleatório | Prima RDM para reproduzir faixas em ordem aleatória; prima novamente para cancelar a função RDM. |
| Intro | Prima INT para reproduzir os primeiros 10 segundos de cada faixa; prima novamente para cancelar a função INT. |
Funcionamento Bluetooth
| Preparação | Antes de usar um dispositivo Bluetooth, ele deve ser emparelhado e conectado. Certifique-se de que o Bluetooth está ativado no seu dispositivo antes de iniciar o processo de emparelhamento. |
| Emparelhar um Novo Dispositivo | A unidade principal transmite o sinal de emparelhamento constantemente quando nenhum dispositivo está conectado. Conclua a sequência de emparelhamento a partir do seu dispositivo Bluetooth. Consulte o manual do proprietário do seu dispositivo para obter mais detalhes.
|
| Resolução de Problemas de Transmissão de Áudio | A unidade principal suporta transmissão de áudio sem fios A2DP de um dispositivo móvel Bluetooth diretamente para a sua unidade principal. As seguintes funções podem ser usadas para controlar a música:
|
Nota: A unidade principal pode estar em qualquer modo de funcionamento quando o emparelhamento é realizado.
para alternar entre reproduzir e pausar durante a reprodução.Resolução de problemas
| Problema | Causa | Ação |
| A unidade não liga (sem energia) | Fio amarelo não conectado ou voltagem incorreta Fio vermelho não conectado ou voltagem incorreta | Verifique as conexões para a voltagem correta (11~16 VCC) |
| Fio preto não conectado | Verifique a conexão ao terra | |
| Fusível queimado | Substitua o fusível | |
| A unidade tem energia (mas não tem som) | Fios dos altifalantes não conectados | Verifique as conexões nos altifalantes |
| Um ou mais fios dos altifalantes a tocar uns nos outros ou a tocar no terra do chassis | Isole todos os fios dos altifalantes desencapados uns dos outros e do chassis terra | |
| A unidade queima fusíveis | Fio amarelo ou vermelho a tocar no terra do chassis | Verifique se há fios entalados |
| Fios dos altifalantes a tocar no terra do chassis | Verifique se há fios entalados | |
| Classificação incorreta do fusível | Use um fusível com a classificação correta | |
| NO FILE (SEM FICHEIRO) aparece no ecrã | Nenhum ficheiro MP3 reproduzível encontrado no dispositivo | Verifique o dispositivo para ficheiros MP3 válidos |
| NO SUPPORT (SEM SUPORTE) aparece no ecrã | Uma versão de etiqueta ID3 inválida está presente | As etiquetas ID3 da versão 1.0 a 2.0 são suportadas. |
Especificações
| Sintonizador FM | Gama de sintonia: 87,5 MHz-107,9 MHz Sensibilidade utilizável: 8,5 dBf Sensibilidade de silenciamento de 50 dB: 10 dBf Separação estéreo a 1 kHz: >30 dB Resposta de frequência: 30 Hz-13 kHz |
| Sintonizador AM | Gama de sintonia: 530 kHz-1710 kHz Sensibilidade utilizável: <42 dBu Resposta de frequência: 30 Hz-2,2 kHz |
| Geral | Impedância de saída do altifalante: 4~8 ohms Voltagem de saída de linha: 2 Volts RMS Dimensões: 7" x 3,8" x 2" (178 x 97 x 50 mm) |
O design e as especificações estão sujeitos a alterações sem aviso prévio.
Especificações do Padrão de Potência CEA-2006
(referência: 14,4 VCC +/- 0,2 V, 20 Hz~20 kHz)
Potência de Saída: 16 Watts RMS x 4 canais a 4 ohms e < 1% THD+N
Relação Sinal/Ruído: 75 dBA (referência: 1 watt em 4 ohms)
Para obter mais informações e para a localização do centro de assistência autorizado mais próximo, contacte-nos por um dos seguintes métodos:
- Telefone gratuito: 888-921-4088
- E-mail: jensenmobile2015@gmail.com
- www.jensenmobile.com
