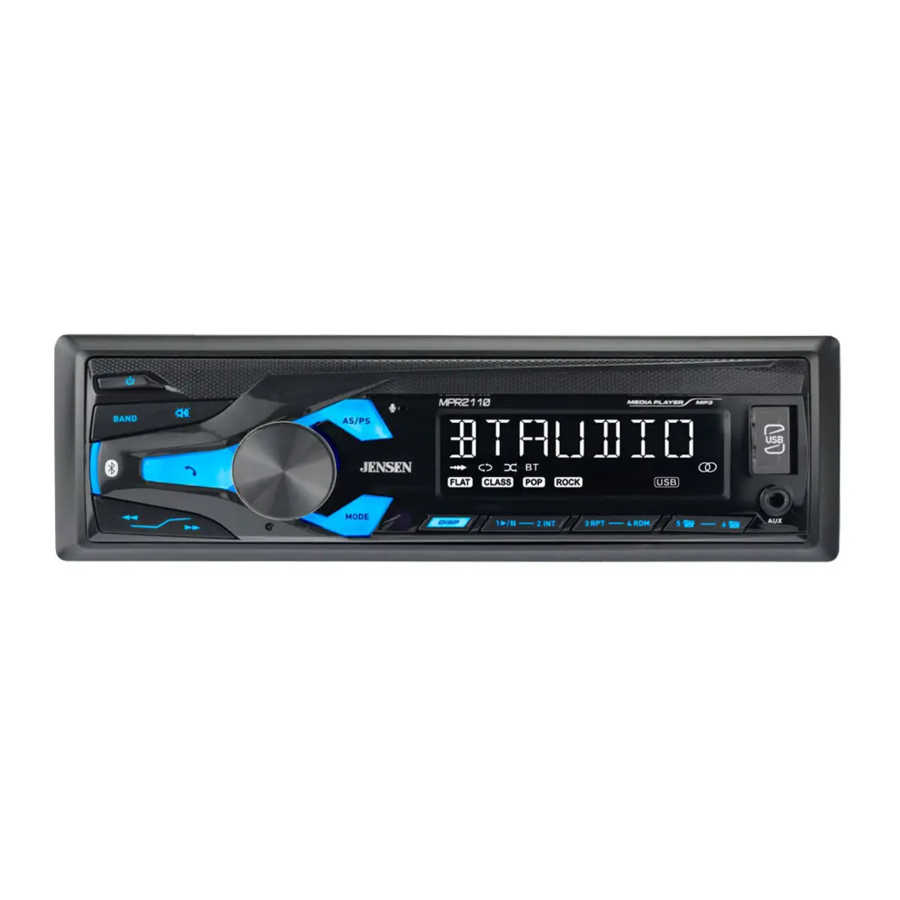

Jensen MPR2110 - Manuale del ricevitore
INSTALLAZIONE
Preparazione
Si prega di leggere l'intero manuale prima dell'installazione.
Prima di iniziare
- Scollegare il terminale negativo della batteria. Consultare un tecnico qualificato per le istruzioni.
- Evitare di installare l'unità in luoghi soggetti a temperature elevate, come la luce solare diretta, o in luoghi soggetti a polvere, sporco o vibrazioni eccessive.
Montaggio dell'unità principale: montaggio DIN tipico
Passaggio 1:
Inserire il manicotto di montaggio nel kit di installazione o nel cruscotto.
Passaggio 2:
Piegare più linguette di montaggio attorno al manicotto di montaggio fino a quando il manicotto di montaggio non è sicuro.
Passaggio 3:
Collegare tutti i cablaggi e far scorrere l'unità principale nel manicotto di montaggio finché non scatta in posizione.
Montaggio dell'unità principale: montaggio ISO
Utilizzando le staffe esistenti o le staffe fornite con il kit di installazione, montare le staffe sui lati dell'unità principale con le viti fornite con l'unità principale.
Schema elettrico
Posizioni dei comandi
- Alimentazione
- Banda
- Muto
- Manopola del volume
- Memorizzazione automatica
- Porta USB
- Ingresso ausiliario
- Preselezione 6 / Cartella su
- Preselezione 5 / Cartella giù
- Preselezione 4 / Casuale
- Preselezione 3 / Ripeti
- Preselezione 2 / Intro
- Preselezione 1 / Riproduci/Pausa
- Schermo
- Modalità
- Reset
- Sintonizzazione su
- Sintonizzazione giù
- Modalità
- Volume su
- Alimentazione
- Audio
- Sintonizzazione su
- Volume giù
- Banda
- Preselezione 3 / Ripeti
- Preselezione 2 / Intro
- Preselezione 6 / Cartella su
- Muto
- AS/PS
- Preselezione 5 / Cartella giù
- Preselezione 4 / Casuale
- Preselezione 1 / Riproduci / Pausa
- Chiamata Bluetooth
- Sintonizzazione giù
FUNZIONAMENTO
Funzionamento generale
| Accensione/Spegnimento | Premere il pulsante  per accendere l'unità. Premere di nuovo per spegnere l'unità. |
| Modifica delle modalità | Premere MODE (MODALITÀ) per selezionare tra Radio, USB, Ingresso ausiliario e Bluetooth. Le modalità di funzionamento sono visualizzate sul display. |
| Volume | Regolare il volume utilizzando la manopola del volume (00-43). |
| Muto | Premere per silenziare l'audio. Premere di nuovo per riprendere l'ascolto al volume precedentemente selezionato. |
| Ingressi ausiliari | Inserire un cavo da 3,5 mm nella porta AUX anteriore dell'unità. |
| Reset | Premere il pulsante RESET (RIPRISTINO) per ripristinare le impostazioni di fabbrica dell'unità in caso di funzionamento anomalo. Il pulsante di ripristino si trova sul pannello frontale. |
| Impostazione dell'orologio | Con l'unità accesa, premere a lungo DISP per visualizzare l'ora. Tenere premuto DISP finché le ore o i minuti non iniziano a lampeggiare, quindi rilasciare. Ruotare la manopola del volume per regolare l'ora. Premere a lungo DISP per terminare l'impostazione dell'orologio. |
| Schermo | Premere DISP per alternare la visualizzazione tra le varie informazioni visualizzate. |
| Audio / Menu | Premere momentaneamente la manopola del volume per selezionare tra le funzioni audio. Tenere premuta la manopola del volume per più di due secondi per selezionare tra le funzioni del menu. Ruotare la manopola del volume a sinistra/destra per regolare o attivare la funzione/audio desiderata. |
Funzionamento del sintonizzatore AM/FM
| Sintonizzazione a ricerca | Premere TUNE  o TUNE  per cercare la stazione forte precedente o successiva. |
| Sintonizzazione manuale | Tenere premuto TUNE o TUNE per entrare in modalità di sintonizzazione manuale, quindi premere momentaneamente TUNE o TUNE per modificare la frequenza radio su o giù di un passo alla volta. Tenere premuto TUNE o TUNE per avanzare rapidamente. |
| Banda | Premere BAND (BANDA) per selezionare tra le bande FM1, FM2, FM3, AM1 e AM2. È possibile programmare fino a sei preimpostazioni per ciascuna banda, consentendo di memorizzare fino a 18 stazioni FM e 12 stazioni AM nella memoria. |
| Memorizzazione delle preimpostazioni | È possibile memorizzare fino a 18 stazioni FM e 12 stazioni AM. Per memorizzare una stazione, selezionare la banda e la stazione desiderate. Tenere premuto il pulsante di preselezione desiderato (1-6) per più di due secondi. Una volta memorizzato, il numero di preselezione apparirà sul display. |
| Richiamo delle preimpostazioni | Le stazioni preimpostate possono essere richiamate in qualsiasi momento premendo il pulsante di preselezione corrispondente. |
| Memorizzazione automatica | Tenere premuto AS/PS per più di 2 secondi per memorizzare automaticamente 18 stazioni FM e 12 stazioni AM. |
| Scansione stazioni preimpostate | Premere AS/PS per richiamare ogni stazione preimpostata memorizzata nelle memorie di ogni banda. |
Funzionamento USB
| Riproduzione di file MP3 | Per riprodurre file MP3, inserire un dispositivo USB contenente file MP3. |
| Selezione traccia | Premere TUNE per passare all'inizio della traccia successiva. Premere TUNE per passare all'inizio della traccia precedente. |
| Avanzamento veloce e riavvolgimento | Tenere premuto TUNE o TUNE per avanzare velocemente o riavvolgere una traccia. |
| Pausa | Premere  per interrompere temporaneamente la riproduzione USB.Premere di nuovo per riprendere la riproduzione. |
| Accesso alle cartelle | Le cartelle possono essere trovate premendo Cartella su o Cartella giù. Circa un secondo dopo la visualizzazione del nome della cartella, verrà visualizzato il primo file nella cartella selezionata e inizierà la riproduzione. |
| Ripeti | Premere RPT per alternare tra RPT ALL, RPT FLR e RPT ONE.
|
| Casuale | Premere RDM (CASUALE) per riprodurre le tracce in ordine casuale; premere di nuovo per annullare la funzione RDM. |
| Intro | Premere INT per riprodurre i primi 10 secondi di ogni traccia; premere di nuovo per annullare la funzione INT. |
Funzionamento Bluetooth
| Preparazione | Prima di utilizzare un dispositivo Bluetooth, è necessario accoppiarlo e connetterlo. Assicurarsi che il Bluetooth sia attivato sul dispositivo prima di iniziare il processo di accoppiamento. |
| Accoppiamento di un nuovo dispositivo | L'unità principale trasmette costantemente il segnale di accoppiamento quando non sono connessi dispositivi. Completare la sequenza di accoppiamento dal dispositivo Bluetooth. Fare riferimento al manuale dell'utente del dispositivo per maggiori dettagli.
|
| Risoluzione dei problemi di streaming audio | L'unità principale supporta lo streaming audio wireless A2DP da un dispositivo mobile Bluetooth direttamente all'unità principale. Le seguenti funzioni possono essere utilizzate per controllare la musica:
|
Nota: l'unità principale può essere in qualsiasi modalità di funzionamento quando viene eseguito l'accoppiamento.
per alternare tra riproduzione e pausa durante la riproduzione.Risoluzione dei problemi
| Problema | Causa | Azione |
| L'unità non si accende (nessuna alimentazione) | Filo giallo non collegato o tensione errata Filo rosso non collegato o tensione errata | Verificare che i collegamenti abbiano la tensione corretta (11~16 V CC) |
| Filo nero non collegato | Controllare il collegamento a terra | |
| Fusibile bruciato | Sostituire il fusibile | |
| L'unità è alimentata (ma non c'è audio) | Fili degli altoparlanti non collegati | Controllare i collegamenti agli altoparlanti |
| Uno o più fili degli altoparlanti si toccano tra loro o toccano la terra del telaio | Isolare tutti i fili degli altoparlanti nudi l'uno dall'altro e dalla terra del telaio massa | |
| L'unità brucia i fusibili | Filo giallo o rosso che tocca la terra del telaio | Controllare che non ci siano fili schiacciati |
| Fili degli altoparlanti che toccano la terra del telaio | Controllare che non ci siano fili schiacciati | |
| Valore del fusibile errato | Utilizzare un fusibile con il valore corretto | |
| NO FILE (NESSUN FILE) appare sul display | Nessun file MP3 riproducibile trovato sul dispositivo | Controllare che il dispositivo contenga file MP3 validi |
| NO SUPPORT (NESSUN SUPPORTO) appare sul display | È presente una versione non valida del tag ID3 | Sono supportati i tag ID3 dalla versione 1.0 alla 2.0. |
Specifiche
| Sintonizzatore FM | Gamma di sintonizzazione: 87,5 MHz-107,9 MHz Sensibilità utile: 8,5 dBf Sensibilità di silenziamento a 50 dB: 10 dBf Separazione stereo a 1 kHz: >30 dB Risposta in frequenza: 30 Hz-13 kHz |
| Sintonizzatore AM | Gamma di sintonizzazione: 530 kHz-1710 kHz Sensibilità utile: <42 dBu Risposta in frequenza: 30 Hz-2,2 kHz |
| Generale | Impedenza di uscita degli altoparlanti: 4~8 ohm Tensione di uscita di linea: 2 Volt RMS Dimensioni: 7" x 3,8" x 2" (178 x 97 x 50 mm) |
Design e specifiche sono soggetti a modifiche senza preavviso.
Specifiche standard di potenza CEA-2006
(riferimento: 14,4 V CC +/- 0,2 V, 20 Hz~20 kHz)
Potenza in uscita: 16 Watt RMS x 4 canali a 4 ohm e < 1% THD+N
Rapporto segnale/rumore: 75 dBA (riferimento: 1 watt su 4 ohm)
