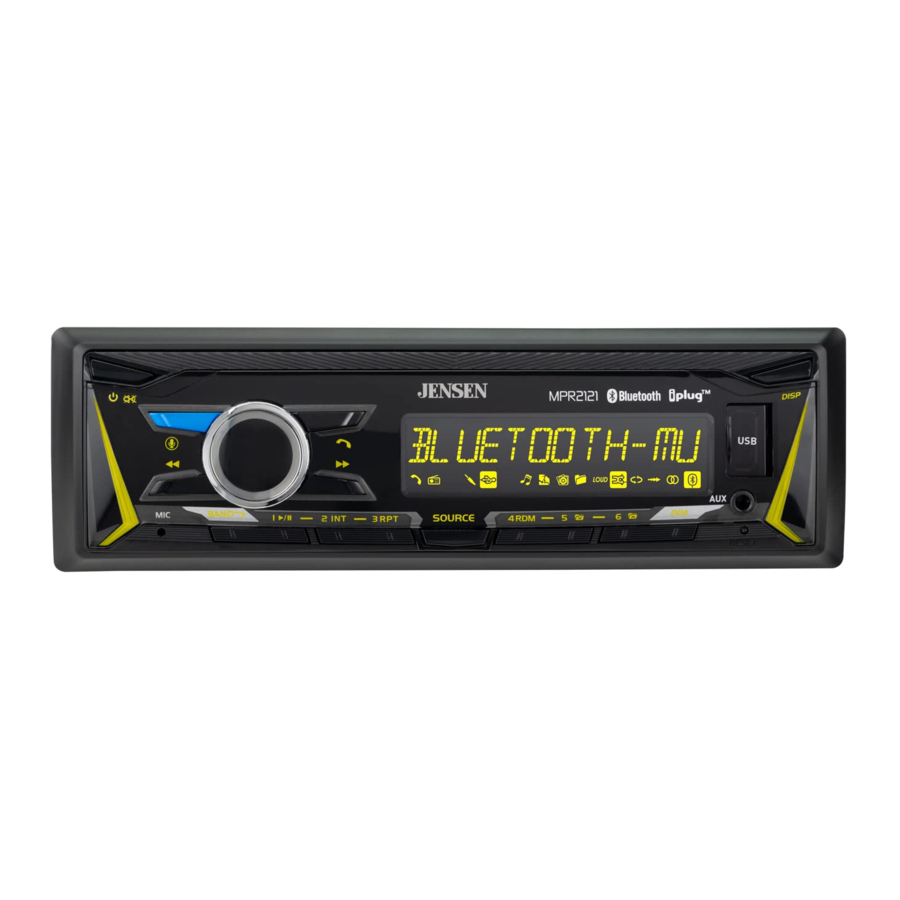

Jensen MPR2121 – Manuál k přijímači bez mechaniky

Obsah

1 Příprava
- 1.1 Než začnete
- 1.2 Montáž hlavní jednotky
2 Schéma zapojení
3 Umístění ovládacích prvků
4 Obecný provoz
5 Provoz AM/FM tuneru
6 Provoz USB
7 Provoz barev RGB
8 Provoz Bluetooth
9 Provoz aplikace Jensen J-Link P2
10 Hlasová aktivace
11 Přední 3,5mm pomocný vstup
12 Omezená jednoletá nebo dvouletá záruka
13 Specifikace
14 Odstraňování problémů
15 Reference
16 Stáhnout návod
17 V jiných jazycích

Příprava

Před instalací si prosím přečtěte celý manuál.

Než začnete

Odpojte záporný pól baterie. S pokyny se obraťte na kvalifikovaného technika.
Neinstalujte jednotku na místech, která by byla vystavena vysokým teplotám, například přímému slunečnímu záření, nebo na místech, která by byla vystavena prachu, nečistotám nebo nadměrným vibracím.

Montáž hlavní jednotky

Typická montáž DIN

Vložte montážní objímku do instalační sady nebo palubní desky.
Ohněte několik montážních jazýčků kolem montážní objímky, dokud nebude montážní objímka zajištěna.
Připojte všechny kabelové svazky a zasuňte hlavní jednotku do montážní objímky, dokud nezaklapne na místo.
K vyjmutí jednotky použijte vyjímací klíče.

Schéma zapojení

POJISTKA
Při výměně pojistky se ujistěte, že je nová pojistka správného typu a ampérové hodnoty. Použití nesprávné pojistky by mohlo poškodit rádio. Jednotka používá jednu 10ampérovou pojistku ATM umístěnou vedle chladiče

Umístění ovládacích prvků

Napájení / Ztlumení
Hlasové ovládání
Ladění/Snížení stopy
Ovladač hlasitosti
Bluetooth hovor
Ladění/Zvýšení stopy
Port USB
Displej
Pomocný vstup
Reset
Stmívač
Předvolba 6 / Složka nahoru
Předvolba 5 / Složka dolů
Předvolba 4 / Náhodné
Zdroj
Předvolba 3 / Opakovat
Předvolba 2 / Úvod
Předvolba 1 / Přehrát/Pozastavit
Pásmo / Zpět
Mikrofon

Obecný provoz

Zapnutí/Vypnutí napájení	Stisknutím tlačítka jednotku zapnete. Opětovným stisknutím jednotku vypnete.
Změna zdrojů	Stiskněte SOURCE (zdroj) pro výběr mezi rádiem, USB, pomocným vstupem a Bluetooth. Režimy provozu se zobrazují na displeji.
Hlasitost	Hlasitost upravte pomocí volume knob (ovladače hlasitosti) (00–40).
Ztlumení	Stisknutím ztlumíte zvuk. Opětovným stisknutím obnovíte poslech s dříve zvolenou hlasitostí.
Pomocný vstup	Zasuňte 3,5mm kabel do předního portu AUX jednotky.
Reset	Pokud dojde k abnormálnímu provozu, stiskněte tlačítko RESET (reset) pro resetování jednotky zpět do továrního nastavení. Tlačítko reset se nachází na předním panelu.
Nastavení hodin	Když je jednotka zapnutá, stiskněte DISP (zobrazení) pro zobrazení času. Stiskněte a podržte DISP (zobrazení), dokud hodiny nezačnou blikat, poté uvolněte. Otočením volume knob (ovladače hlasitosti) nastavte čas. Stiskněte a podržte DISP (zobrazení) pro dokončení nastavení hodin.
Displej	Stisknutím DISP (zobrazení) přepínáte zobrazení mezi různými zobrazenými informacemi.
Audio / Menu	Krátkým stisknutím volume knob (ovladače hlasitosti) vyberte mezi zvukovými funkcemi. Stisknutím a podržením volume knob (ovladače hlasitosti) na více než dvě sekundy vyberte mezi funkcemi nabídky. Otočením volume knob (ovladače hlasitosti) doleva/doprava upravte nebo aktivujte požadovanou funkci/zvuk.

Provoz AM/FM tuneru

Hledání ladění	Stisknutím TUNE (ladění) nebo TUNE (ladění) vyhledáte předchozí nebo další silnou stanici.
Ruční ladění	Stisknutím a podržením TUNE (ladění) nebo TUNE (ladění) vstoupíte do režimu ručního ladění, poté krátkým stisknutím TUNE (ladění) nebo TUNE (ladění) změníte rádiovou frekvenci o jeden krok nahoru nebo dolů. Stisknutím a podržením TUNE (ladění) nebo TUNE (ladění) se posunete rychle vpřed.
Pásmo	Stisknutím BAND (pásmo) vyberte mezi pásmy FM1, FM2, FM3, AM1 a AM2. Pro každé pásmo lze naprogramovat až šest předvoleb, což umožňuje uložení až 18 FM stanic a 12 AM stanic do paměti.
Ukládání předvoleb	Lze uložit až 18 FM a 12 AM stanic. Chcete-li uložit stanici, vyberte požadované pásmo a stanici. Stiskněte a stanici, vyberte požadované pásmo a stanici. Stiskněte a podržte požadované tlačítko předvolby (1–6) po dobu delší než dvě sekundy. Po uložení se na displeji zobrazí číslo předvolby.
Vyvolání předvoleb	Předvolené stanice lze kdykoli vyvolat stisknutím odpovídajícího tlačítka předvolby.
Automatické uložení	Stiskněte a podržte MENU (nabídka) po dobu delší než 2 sekundy, poté stisknutím DISP (zobrazení) automaticky uložte 18 FM stanic a 12 AM stanic.
Skenování předvoleb	Stisknutím PS (předvolba skenování) vyvoláte každou předvolenou stanici, která byla uložena v paměti pro každé pásmo. (K dispozici pouze s aplikací Jensen Smart Remote)

Provoz USB

Přehrávání souborů MP3 a FLAC	Chcete-li přehrávat soubory MP3, vložte zařízení USB obsahující soubory MP3 nebo FLAC.
Výběr skladby	Stisknutím TUNE (ladění) přeskočíte na začátek další skladby. Stisknutím TUNE (ladění) přeskočíte na začátek předchozí skladby.
Rychlé převíjení vpřed a vzad	Stisknutím a podržením TUNE (ladění) nebo TUNE (ladění) rychle posunete skladbu vpřed nebo vzad.
Pozastavit	Stisknutím dočasně zastavíte přehrávání USB. zastavíte přehrávání USB. Opětovným stisknutím obnovíte přehrávání.
Přístup ke složce	Složky lze najít stisknutím Složka nahoru nebo Složka dolů. Přibližně jednu sekundu po zobrazení názvu složky se zobrazí první soubor ve vybrané složce a spustí se přehrávání.
Opakovat	Stisknutím RPT (opakovat) přepínáte mezi následujícími možnostmi: RPT ALL (opakovat vše) – Přehrává všechny skladby na zařízení USB. RPT ONE (opakovat jednu) – Neustále opakuje vybranou skladbu. RPT FOLDER (opakovat složku) – Opakuje všechny skladby ve vybrané složce.
Náhodné	Stisknutím RDM (náhodné) přehrajete skladby v náhodném pořadí; opětovným stisknutím funkci RDM (náhodné) zrušíte.
Úvod	Stisknutím INT (úvod) přehrajete prvních 10 sekund každé skladby; opětovným stisknutím funkci INT (úvod) zrušíte.

Provoz barev RGB

Stmívač	Stisknutím DIM (stmívač) upravte úroveň stmívače pro tlačítka a LCD a otočením volume knob (ovladače hlasitosti) doleva nebo doprava vyberte VYSOKÁ (výchozí)/STŘEDNÍ/NÍZKÁ.
Rychlá předvolba barvy	Když se zobrazuje úroveň stmívače, stisknutím volume knob (ovladače hlasitosti) vyberte jednu ze 7 předvolených barev.
Nastavení barevného režimu	Stisknutím a podržením volume knob (ovladače hlasitosti) po dobu delší než dvě sekundy vstoupíte do nabídky nastavení barev. Otočením volume knob (ovladače hlasitosti) doleva a doprava vyberte režim Barva Auto (výchozí)/Předvolba/Vlastní/Flash. Opětovným stisknutím a podržením volume (ovladače hlasitosti) po dobu delší než 2 sekundy vstoupíte do každého barevného režimu.
Automatická barva	Nastavte jednotku tak, aby automaticky otáčela mezi všemi barvami osvětlení.
Předvolená barva	Vyberte jednu ze 7 barev (modrá/zelená/červená/žlutá/fialová/azurová/bílá).
Vlastní barva	Upravte každou červenou, zelenou a modrou v rozsahu 0–32, abyste si přizpůsobili barvy pro více než 32 tisíc kombinací. Poznámka: Nastavením každé červené, zelené a modré úrovně na 0 vypnete všechna světla na LCD a tlačítkách. Chcete-li světla znovu zapnout, stiskněte DIM (stmívač) a znovu změňte barvu v nastavení barev.
Barva blesku	Vyberte jednu ze šesti různých barevných světel a světel s efektem blesku nebo ji vypněte. Světla blesku budou předvedena po dobu přibližně 30 sekund a vrátí se do režimu nastavení. Upravená barva bude blikat při příchozím hovoru Bluetooth.

Provoz Bluetooth

Příprava

Před použitím zařízení Bluetooth je nutné jej spárovat a připojit. Před zahájením procesu párování se ujistěte, že je na vašem zařízení aktivováno rozhraní Bluetooth.

Párování nového zařízení

Hlavní jednotka neustále vysílá signál párování, když nejsou připojena žádná zařízení. Dokončete sekvenci párování ze zařízení Bluetooth. Další podrobnosti naleznete v uživatelské příručce k vašemu zařízení.

Název zařízení je „Jensen Media Player“
Přístupový kód Bluetooth je „1234“.

Poznámka: Během párování může být hlavní jednotka v jakémkoli režimu provozu.

Odstraňování problémů se streamováním zvuku

Hlavní jednotka podporuje bezdrátové streamování zvuku A2DP z mobilního zařízení Bluetooth přímo do hlavní jednotky. K ovládání hudby lze použít následující funkce:

Stisknutím přeskočíte na další dostupnou zvukovou stopu.
Stisknutím přeskočíte na předchozí zvukovou stopu.
Stisknutím přepínáte mezi přehráváním a pozastavením během přehrávání.

Provoz aplikace Jensen J-Link P2

Aplikace Jensen J-Link P2 Smart App je dokonalé dálkové ovládání pro váš přijímač. Změňte režim, stanici, skladbu, hlasitost a nastavení přímo ze smartphonu, aniž byste byli v zorném poli přijímače.
Stáhněte si aplikaci Jensen J-Link P2 Smart App z obchodu Apple App Store nebo Google Play Store a nainstalujte si ji do smartphonu nebo tabletu (odkaz ke stažení pomocí QR kódu na pravé straně).

Hlasová aktivace

Bluetooth by měl být spárován mezi vaším smartphonem a přijímačem. Stiskněte tlačítko hlasové aktivace a přijímač se přepne do režimu Bluetooth. Tím se aktivuje Siri nebo Google Assistant ve vašem smartphonu. Po ukončení této operace se budete muset ručně přepnout zpět do předchozího nebo požadovaného režimu.

Přední 3,5mm pomocný vstup

Připojte volitelný zdroj zvuku do 3,5mm vstupu (přední panel). Chcete-li poslouchat zvuk, vyberte v hlavní nabídce Pomocný vstup. V případě potřeby upravte hlasitost na externím zdroji zvuku (pokud je připojen k výstupu pro sluchátka zařízení).

Omezená jednoletá nebo dvouletá záruka

Pro více informací a pro umístění nejbližšího autorizovaného servisního střediska nás kontaktujte jedním z následujících způsobů:

Zavolejte nám na bezplatné telefonní číslo (888) 921-4088
Pošlete nám e-mail na adresu cs@jensenmobile.com

Specifikace

FM tuner	Rozsah ladění: 87,5 MHz–107,9 MHz Použitelná citlivost: 8,5 dBf Citlivost ztišení 50 dB: 10 dBf Stereo separace @ 1 kHz: >30 dB Frekvenční odezva: 30 Hz–13 kHz
AM tuner	Rozsah ladění: 530 kHz–1710 kHz Použitelná citlivost: <42 dBu Frekvenční odezva: 30 Hz–2,2 kHz
Obecné	Výstupní impedance reproduktoru: 4–8 ohmů Výstupní napětí linky: 2 V RMS Rozměry: 7" x 3,8" x 2" (178 x 97 x 50 mm)

Design a specifikace se mohou změnit bez upozornění.

Standardní specifikace výkonu CEA-2006
(odkaz: 14,4 V DC +/- 0,2 V, 20 Hz~20 kHz)
Výstupní výkon: 16 W RMS x 4 kanály při 4 ohmech a < 1 % THD+N
Odstup signálu od šumu: 75 dBA (odkaz: 1 watt do 4 ohmů)

Odstraňování problémů

Problém	Příčina	Akce
Jednotka se nezapne/žádné napájení	Žlutý vodič není připojen nebo nesprávné napětí Červený vodič není připojen nebo nesprávné napětí	Zkontrolujte připojení pro správné napětí (11–16 V DC)
	Černý vodič není připojen	Zkontrolujte připojení k uzemnění
	Spálená pojistka	Vyměňte pojistku
Jednotka je napájena, ale nevydává žádný zvuk	Vodiče reproduktoru nejsou připojeny	Zkontrolujte připojení u reproduktorů
Jednotka je napájena, ale nevydává žádný zvuk	Jeden nebo více vodičů reproduktoru se dotýká navzájem nebo se dotýká uzemnění šasi	Izolujte všechny holé vodiče reproduktoru od sebe navzájem a od uzemnění šasi
Jednotka spálí pojistky	Žlutý nebo červený vodič se dotýká uzemnění šasi	Zkontrolujte, zda není vodič skřípnutý
	Vodiče reproduktoru se dotýkají uzemnění šasi	Zkontrolujte, zda není vodič skřípnutý
	Nesprávná hodnota pojistky	Použijte pojistku se správnou hodnotou
Na displeji se nezobrazuje ŽÁDNÝ SOUBOR	Na zařízení nebyly nalezeny žádné přehrávatelné soubory MP3	Zkontrolujte zařízení, zda neobsahuje platné soubory MP3
Na displeji se zobrazuje ŽÁDNÁ PODPORA	Je přítomna neplatná verze značky ID3	Jsou podporovány značky ID3 verze 1.0 až 2.0.
