Jensen MPR2121 - Manual de utilizare pentru receptor fără mecanism

Pregătire

Vă rugăm să citiți întregul manual înainte de instalare.

Înainte de a începe

• Deconectați borna negativă a bateriei. Consultați un tehnician calificat pentru instrucțiuni.
• Evitați instalarea unității într-un loc în care ar fi supusă unor temperaturi ridicate, cum ar fi lumina directă a soarelui, sau într-un loc în care ar fi supusă prafului, murdăriei sau vibrațiilor excesive.

Montarea unității principale

Montare DIN tipică

1. Introduceți mansonul de montare în kitul de instalare sau în tabloul de bord.

2. Îndoiți mai multe cleme de montare în jurul mansonului de montare până când acesta este fixat.

3. Conectați toate cablajele și glisați unitatea principală în mansonul de montare până când se fixează în poziție.

4. Utilizați cheile de îndepărtare pentru a scoate unitatea.


Diagrama de cablare

SIGURANȚĂ
Când înlocuiți siguranța, asigurați-vă că noua siguranță este de tipul și amperajul corect. Utilizarea unei siguranțe incorecte ar putea deteriora radioul. Unitatea utilizează o siguranță ATM de 10 amperi situată lângă radiator

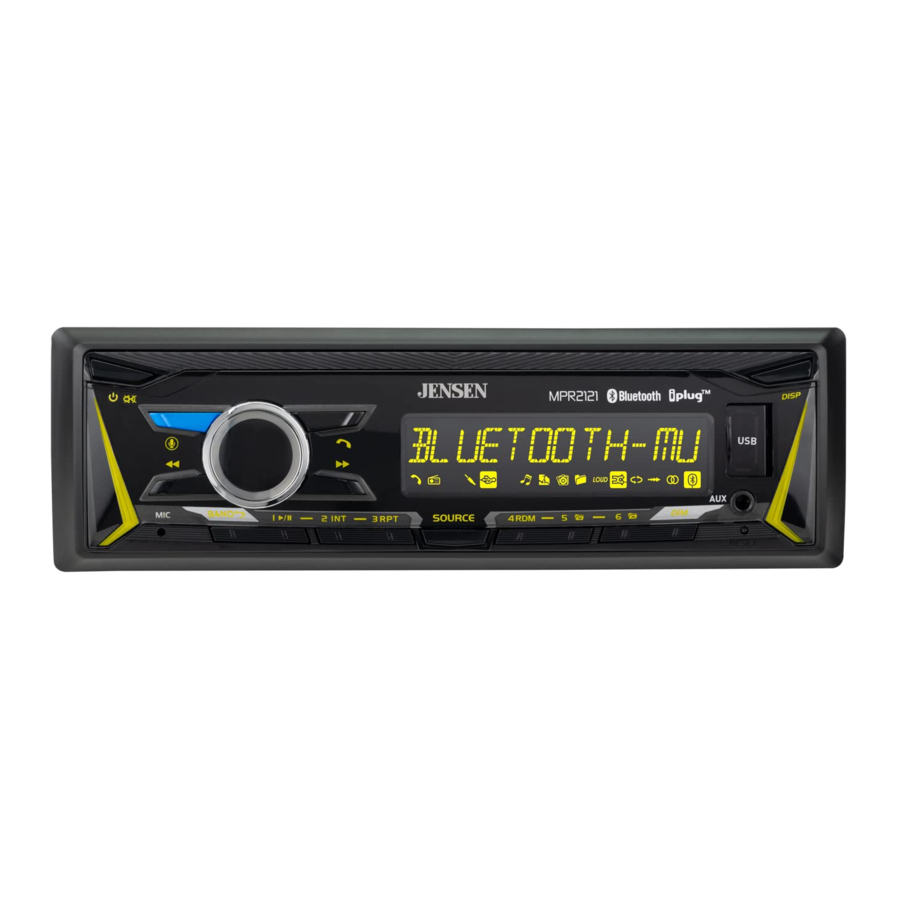

Locațiile comenzilor

1. Pornire/Oprire / Mute
2. Comandă vocală
3. Acordare/Track Down
4. Buton de volum
5. Convorbire Bluetooth
6. Acordare/Track Up
7. Port USB
8. Afișaj
9. Intrare auxiliară
10. Resetare
11. Dimmer
12. Presetare 6 / Folder sus
13. Presetare 5 / Folder jos
14. Presetare 4 / Aleatoriu
15. Sursă
16. Presetare 3 / Repetare
17. Presetare 2 / Intro
18. Presetare 1 / Redare/Pauză
19. Bandă / Înapoi
20. Microfon

Funcționare generală

Pornire/Oprire	Apăsați butonul pentru a porni unitatea. Apăsați din nou pentru a opri unitatea.
Schimbarea surselor	Apăsați SOURCE pentru a selecta între Radio, USB, Intrare auxiliară și Bluetooth. Modurile de funcționare sunt afișate pe ecran.
Volum	Reglați volumul folosind butonul de volum (00-40).
Mute	Apăsați pentru a opri sunetul. Apăsați din nou pentru a relua ascultarea la volumul selectat anterior.
Intrare auxiliară	Introduceți un cablu de 3,5 mm în portul AUX frontal al unității.
Resetare	Apăsați butonul RESET pentru a reseta unitatea la setările din fabrică dacă apare o funcționare anormală. Butonul de resetare este situat pe panoul frontal.
Setarea ceasului	Cu unitatea pornită, apăsați DISP pentru a afișa ora. Apăsați și mențineți apăsat DISP până când orele încep să clipească, apoi eliberați. Rotiți butonul de volum pentru a regla ora. Apăsați și mențineți apăsat DISP pentru a termina setarea ceasului.
Afișaj	Apăsați DISP pentru a comuta afișajul între diverse informații afișate.
Audio / Meniu	Apăsați momentan butonul de volum pentru a selecta între funcțiile audio. Apăsați și mențineți apăsat butonul de volum timp de mai mult de două secunde pentru a selecta între funcțiile meniului. Rotiți butonul de volum stânga/dreapta pentru a regla sau activa funcția/audio dorită.

Funcționarea tunerului AM/FM

Căutare acordare	Apăsați TUNE sau TUNE pentru a căuta stația anterioară sau următoarea puternică.
Acordare manuală	Apăsați și mențineți apăsat TUNE sau TUNE pentru a intra în modul de acordare manuală, apoi apăsați TUNE sau TUNE momentan pentru a schimba frecvența radio în sus sau în jos cu un pas la un moment dat. Apăsați și mențineți apăsat TUNE sau TUNE pentru a avansa rapid.
Bandă	Apăsați BAND pentru a selecta între benzile FM1, FM2, FM3, AM1 și AM2. Pot fi programate până la șase presetări pentru fiecare bandă, permițând stocarea în memorie a până la 18 stații FM și 12 stații AM.
Stocarea presetărilor	Pot fi stocate până la 18 stații FM și 12 stații AM. Pentru a stoca o stație, selectați banda și stația dorită. Apăsați și o stație, selectați banda și stația dorită. Apăsați și mențineți apăsat butonul de presetare dorit (1-6) timp de mai mult de două secunde. Când este stocat, numărul presetării va apărea pe ecran.
Rechemarea presetărilor	Stațiile presetate pot fi rechemate oricând apăsând butonul de presetare corespunzător.
Stocare automată	Apăsați și mențineți apăsat MENU timp de mai mult de 2 secunde, apoi apăsați DISP pentru a stoca automat 18 stații FM și 12 stații AM.
Scanare presetări	Atingeți PS pentru a rechema fiecare stație presetată care a fost stocată în memorie pentru fiecare bandă. (Disponibil numai cu aplicația Jensen Smart Remote)

Funcționare USB

Redarea fișierelor MP3 și FLAC	Pentru a reda fișiere MP3, introduceți un dispozitiv USB care conține fișiere MP3 sau FLAC.
Selectare pistă	Apăsați TUNE pentru a sări la începutul pistei următoare. Apăsați TUNE pentru a sări la începutul pistei anterioare.
Derulare rapidă înainte și înapoi	Apăsați și mențineți apăsat TUNE sau TUNE pentru a derula rapid înainte sau înapoi o pistă.
Pauză	Apăsați pentru a opri temporar redarea USB. opriți redarea USB. Apăsați din nou pentru a relua redarea.
Accesare folder	Folderele pot fi găsite apăsând Folder sus sau Folder jos. La aproximativ o secundă după afișarea numelui folderului, va fi afișat primul fișier din folderul selectat și redarea va începe.
Repetare	Apăsați RPT pentru a comuta între următoarele opțiuni: RPT ALL - Redă toate pistele de pe dispozitivul USB. RPT ONE - Repetă continuu pista selectată. RPT FOLDER - Repetă toate pistele din folderul selectat.
Aleatoriu	Apăsați RDM pentru a reda pistele în ordine aleatorie; apăsați din nou pentru a anula funcția RDM.
Intro	Apăsați INT pentru a reda primele 10 secunde ale fiecărei piste; apăsați din nou pentru a anula funcția INT.

Funcționare culoare RGB

Funcționare Bluetooth

Funcționarea aplicației Jensen J-Link P2

Aplicația inteligentă Jensen J-Link P2 este telecomanda supremă pentru receptorul dvs. Schimbați modul, stația, melodia, volumul și setările direct de pe smartphone-ul dvs. fără a fi în câmpul vizual al receptorului.
Descărcați aplicația inteligentă Jensen J-Link P2 din Apple App Store sau Google Play Store și instalați-o pe smartphone sau tabletă (link de descărcare a codului QR în dreapta).

Activare vocală

Bluetooth ar trebui să fie asociat între smartphone-ul dvs. și receptor. Apăsați butonul de activare vocală, iar receptorul va comuta în modul Bluetooth, Acest lucru va activa Siri sau Google Assistant pe smartphone-ul dvs. Va trebui să reveniți manual la modul anterior sau dorit odată ce această operațiune este terminată.

Intrare auxiliară frontală de 3,5 mm

Conectați o sursă audio opțională în intrarea de 3,5 mm (panoul frontal). Selectați Intrare auxiliară din meniul principal pentru a asculta audio. Reglați volumul pe sursa audio externă după cum este necesar (dacă este conectată la ieșirea pentru căști a dispozitivului).

Garanție limitată de un an sau doi ani

Pentru mai multe informații și pentru locația celui mai apropiat centru de service autorizat, vă rugăm să ne contactați prin una dintre următoarele metode:

• Sunați-ne gratuit la (888) 921-4088
• Trimiteți-ne un e-mail la cs@jensenmobile.com

Specificații

Designul și specificațiile pot fi modificate fără notificare prealabilă.

Specificații standard de putere CEA-2006
(referință: 14,4VDC +/- 0,2V, 20Hz~20kHz)
Putere de ieșire: 16 wați RMS x 4 canale la 4 ohmi și < 1% THD+N
Raport semnal/zgomot: 75dBA (referință: 1 watt în 4 ohmi)

Depanare

Asistență clienți
1-888-921-4088
(Luni-Vineri, 9AM-5PM EST)
Vizitați https://www.jensenmobile.com
