Jensen MPR2121 - Mwongozo wa Kipokezi Mechless

Yaliyomo

1 Maandalizi
- 1.1 Kabla Hujaanza
- 1.2 Kupachika Kitengo cha Kichwa
2 Mchoro wa Wiring
3 Mahali pa Vidhibiti
4 Uendeshaji wa Jumla
5 Uendeshaji wa Tuner ya AM/FM
6 Uendeshaji wa USB
7 Uendeshaji wa Rangi ya RGB
8 Uendeshaji wa Bluetooth
9 Uendeshaji wa Programu ya Jensen J-Link P2
10 Uamilishaji wa Sauti
11 Ingizo la Aux la Mbele la 3.5mm
12 Udhamini Mdogo wa Mwaka Mmoja au Miaka Miwili
13 Vipimo
14 Utatuzi
15 Marejeleo
16 Pakua mwongozo
17 Katika Lugha Nyingine

Maandalizi

Tafadhali soma mwongozo mzima kabla ya kusakinisha.

Kabla Hujaanza

Tenganisha terminal hasi ya betri. Wasiliana na fundi aliyehitimu kwa maelekezo.
Epuka kusakinisha kifaa mahali ambapo kinaweza kukabiliwa na halijoto ya juu, kama vile kutoka kwa mwanga wa jua moja kwa moja, au ambapo kinaweza kukabiliwa na vumbi, uchafu au mtetemo mwingi.

Kupachika Kitengo cha Kichwa

Upachikaji wa kawaida wa DIN

Ingiza mshono wa kupachika kwenye kifaa cha usakinishaji au dashibodi.
Pinda vichupo vingi vya kupachika kuzunguka mshono wa kupachika hadi mshono wa kupachika uwe salama.
Unganisha waya zote na telezesha kitengo cha kichwa kwenye mshono wa kupachika hadi kibonyeze mahali pake.
Tumia funguo za kuondoa ili kuondoa kitengo.

Mchoro wa Wiring

FUSE
Wakati wa kuchukua nafasi ya fuse, hakikisha fuse mpya ni aina sahihi na amperage. Kutumia fuse isiyo sahihi kunaweza kuharibu redio. Kitengo kinatumia fuse moja ya 10 amp ATM iliyo karibu na Heat Sink

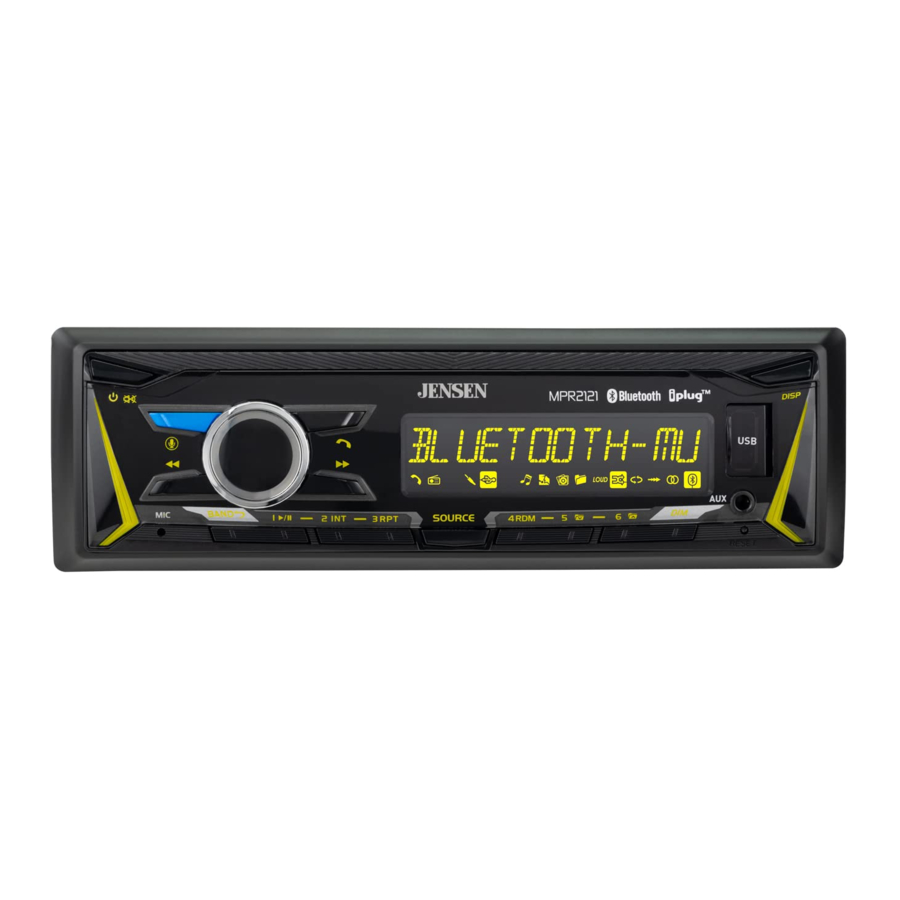

Mahali pa Vidhibiti

Nguvu / Kimya
Udhibiti wa Sauti
Punguza/Fuatilia Chini
Kisu cha Sauti
Mzungumzo wa Bluetooth
Punguza/Fuatilia Juu
Lango la USB
Onyesho
Ingizo Saidizi
Weka Upya
Fifisha
Uwekaji Awali wa 6 / Folda Juu
Uwekaji Awali wa 5 / Folda Chini
Uwekaji Awali wa 4 / Nasibu
Chanzo
Uwekaji Awali wa 3 / Rudia
Uwekaji Awali wa 2 / Utangulizi
Uwekaji Awali wa 1 / Cheza/Sitisha
Bendi / Rudi Nyuma
Maikrofoni

Uendeshaji wa Jumla

Washa/Zima Nguvu	Bonyeza kitufe cha ili kuwasha kitengo. Bonyeza tena ili kuzima kitengo.
Kubadilisha Vyanzo	Bonyeza SOURCE ili kuchagua kati ya Redio, USB, Ingizo Saidizi na Bluetooth. Aina za uendeshaji zinaonyeshwa kwenye onyesho.
Sauti	Rekebisha sauti kwa kutumia kisu cha sauti (00-40).
Kimya	Bonyeza ili kunyamazisha sauti. Bonyeza tena ili kuendelea kusikiliza kwa sauti iliyochaguliwa hapo awali.
Ingizo Saidizi	Ingiza kebo ya 3.5mm kwenye lango la AUX la mbele la kitengo.
Weka Upya	Bonyeza kitufe cha RESET ili kuweka upya kitengo kurudi kwenye mipangilio ya kiwandani ikiwa operesheni isiyo ya kawaida itatokea. Kitufe cha kuweka upya kiko kwenye paneli ya mbele.
Kuweka Saa	Kikiwa kimewashwa, bonyeza DISP ili kuonyesha saa. Bonyeza na ushikilie DISP hadi saa zianze kuwaka, kisha uachie. Zungusha kisu cha sauti ili kurekebisha saa. Bonyeza na ushikilie DISP ili kumaliza kuweka saa.
Onyesho	Bonyeza DISP ili kubadilisha onyesho kati ya taarifa mbalimbali zilizoonyeshwa.
Sauti / Menyu	Bonyeza kisu cha sauti kwa muda mfupi ili kuchagua kati ya utendaji wa sauti. Bonyeza na ushikilie kisu cha sauti kwa zaidi ya sekunde mbili ili kuchagua kati ya utendaji wa menyu. Zungusha kisu cha sauti kushoto/kulia ili kurekebisha au kuamilisha utendaji/sauti inayotakiwa.

Uendeshaji wa Tuner ya AM/FM

Utafutaji wa Kiotomatiki	Bonyeza TUNE au TUNE ili kutafuta kituo kilichopita au kinachofuata chenye nguvu.
Utafutaji wa Mwongozo	Bonyeza na ushikilie TUNE au TUNE ili kuingia katika hali ya utaftaji wa mwongozo, kisha bonyeza TUNE au TUNE kwa muda mfupi ili kubadilisha masafa ya redio juu au chini hatua moja kwa wakati mmoja. Bonyeza na ushikilie TUNE au TUNE ili kusonga mbele haraka.
Bendi	Bonyeza BAND ili kuchagua kati ya bendi za FM1, FM2, FM3, AM1 na AM2. Hadi uwekaji awali sita unaweza kupangwa kwa kila bendi, kuwezesha hadi stesheni 18 za FM na stesheni 12 za AM kuhifadhiwa kwenye kumbukumbu.
Kuhifadhi Uwekaji Awali	Hadi stesheni 18 za FM na 12 za AM zinaweza kuhifadhiwa. Ili kuhifadhi kituo, chagua bendi na kituo unachotaka. Bonyeza na kituo, chagua bendi na kituo unachotaka. Bonyeza na ushikilie kitufe cha uwekaji awali unachotaka (1-6) kwa zaidi ya sekunde mbili. Inapohifadhiwa, nambari ya uwekaji awali itaonekana kwenye onyesho.
Kukumbuka Uwekaji Awali	Vituo vilivyowekwa awali vinaweza kukumbukwa wakati wowote kwa kubonyeza kitufe kinacholingana cha uwekaji awali.
Hifadhi Kiotomatiki	Bonyeza na ushikilie MENU kwa zaidi ya sekunde 2, kisha bonyeza DISP ili kuhifadhi stesheni 18 za FM na stesheni 12 za AM kiotomatiki.
Uchanganuzi wa Uwekaji Awali	Gusa PS ili kukumbuka kila kituo kilichowekwa awali ambacho kimehifadhiwa kwenye kumbukumbu kwa kila bendi. (Inapatikana na Programu mahiri ya Jensen Remote pekee)

Uendeshaji wa USB

Kucheza Faili za MP3 na FLAC	Ili kucheza faili za MP3, ingiza kifaa cha USB kilicho na faili za MP3 au FLAC.
Chagua Wimbo	Bonyeza TUNE ili kuruka hadi mwanzo wa wimbo unaofuata. Bonyeza TUNE ili kuruka hadi mwanzo wa wimbo uliopita.
Sogeza Mbele kwa Kasi na Rudisha Nyuma	Bonyeza na ushikilie TUNE au TUNE ili kusogeza mbele kwa kasi au kurudisha nyuma wimbo.
Sitisha	Bonyeza ili kusimamisha kwa muda uchezaji wa USB. simamisha uchezaji wa USB. Bonyeza tena ili kuendelea na uchezaji.
Ufikiaji wa Folda	Folda zinaweza kupatikana kwa kubonyeza Folda Juu au Folda Chini. Takriban sekunde moja baada ya jina la folda kuonyeshwa, faili ya kwanza chini ya folda iliyochaguliwa itaonyeshwa na uchezaji utaanza.
Rudia	Bonyeza RPT ili kubadilisha kati ya chaguo zifuatazo: RPT ALL - Hucheza nyimbo zote kwenye kifaa cha USB. RPT ONE - Hurudia wimbo uliochaguliwa kila mara. RPT FOLDER - Hurudia nyimbo zote kwenye folda iliyochaguliwa.
Nasibu	Bonyeza RDM ili kucheza nyimbo kwa mpangilio nasibu; bonyeza tena ili kughairi utendaji wa RDM.
Utangulizi	Bonyeza INT ili kucheza sekunde 10 za kwanza za kila wimbo; bonyeza tena ili kughairi utendaji wa INT.

Uendeshaji wa Rangi ya RGB

Fifisha	Bonyeza DIM ili kurekebisha kiwango cha kufifisha kwa vitufe na LCD, na ugeuze kisu cha sauti kushoto au kulia ili kuchagua JUU (chaguo-msingi)/KATI/CHINI.
Rangi ya Uwekaji Awali Haraka	Bonyeza kisu cha sauti wakati kiwango cha kufifisha kinaonyeshwa ili kuchagua moja ya rangi 7 zilizowekwa awali.
Kuweka Hali ya Rangi	Bonyeza na ushikilie kisu cha sauti kwa zaidi ya sekunde mbili ili kuingia kwenye menyu ya kuweka rangi. Geuza kisu cha sauti kushoto na kulia ili kuchagua Hali ya Rangi Kiotomatiki (chaguo-msingi)/Uwekaji Awali/Maalum/Mweko. Bonyeza na ushikilie sauti kisu kwa zaidi ya sekunde 2 tena ili kuingia katika kila hali ya rangi.
Rangi Kiotomatiki	Weka kitengo kuzunguka kati ya rangi zote za mwangaza kiotomatiki.
Rangi ya Uwekaji Awali	Chagua moja ya rangi 7 (Bluu/Kijani/Nyekundu/Manjano/Zambarau/Samawati/Nyeupe).
Rangi Maalum	Rekebisha kila nyekundu, kijani na bluu katika safu ya 0-32 ili kubinafsisha rangi zako kwa mchanganyiko zaidi ya 32K. Kumbuka: Kurekebisha kila kiwango cha rangi nyekundu, kijani na bluu hadi 0 kutazima taa zote kwenye LCD na vitufe. Ili kuwasha taa tena, bonyeza DIM na ubadilishe rangi tena katika mpangilio wa rangi.
Rangi ya Mweko	Chagua moja kati ya taa sita tofauti za rangi na athari za mweko au zizime. Taa za mweko zitaonyeshwa kwa takriban sekunde 30, na kurudi kwenye hali ya kuweka. Rangi iliyorekebishwa itamweka wakati kuna simu inayoingia ya Bluetooth.

Uendeshaji wa Bluetooth

Maandalizi

Kabla ya kutumia kifaa cha Bluetooth, lazima kiunganishwe na kuunganishwa. Hakikisha kuwa Bluetooth imewashwa kwenye kifaa chako kabla ya kuanza mchakato wa kuoanisha.

Kuoanisha Kifaa Kipya

Kitengo cha kichwa hutangaza mawimbi ya kuoanisha kila mara wakati hakuna vifaa vilivyounganishwa. Kamilisha mlolongo wa kuoanisha kutoka kwa kifaa chako cha Bluetooth. Rejelea mwongozo wa mmiliki wa kifaa chako kwa maelezo zaidi.

Jina la kifaa ni "Jensen Media Player"
Nambari ya siri ya Bluetooth ni "1234".

Kumbuka: Kitengo cha kichwa kinaweza kuwa katika hali yoyote ya uendeshaji wakati kuoanisha kunafanywa.

Utatuzi wa Utiririshaji wa Sauti

Kitengo cha kichwa kinasaidia utiririshaji wa sauti usiotumia waya wa A2DP kutoka kwa kifaa cha rununu cha Bluetooth moja kwa moja hadi kwenye kitengo chako cha kichwa. Kazi zifuatazo zinaweza kutumika kudhibiti muziki:

Bonyeza ili kuruka hadi kwenye wimbo unaofuata unaopatikana wa sauti.
Bonyeza ili kuruka hadi kwenye wimbo wa sauti uliopita.
Bonyeza ili kubadilisha kati ya kucheza na kusitisha wakati wa uchezaji.

Uendeshaji wa Programu ya Jensen J-Link P2

Programu mahiri ya Jensen J-Link P2 ndiyo kidhibiti cha mbali cha mwisho kabisa cha kipokezi chako. Badilisha modi, kituo, wimbo, sauti na mipangilio moja kwa moja kutoka kwa simu yako mahiri bila kuwa katika mstari wa kuona wa kipokezi.
Pakua Programu mahiri ya Jensen J-Link P2 kutoka Apple App Store au Google Play Store na uisakinishe kwenye simu yako mahiri au kompyuta kibao (kiungo cha kupakua msimbo wa QR upande wa kulia).

Uamilishaji wa Sauti

Bluetooth inapaswa kuunganishwa kati ya simu yako mahiri na kipokezi. Bonyeza kitufe cha kuamilisha sauti, na kipokezi kitabadilika hadi modi ya Bluetooth, Hii itawasha Siri au Google Assistant kwenye simu yako mahiri. Utahitaji kurudi mwenyewe kwenye modi ya awali au unayotaka mara tu operesheni hii itakapokamilika.

Ingizo la Aux la Mbele la 3.5mm

Unganisha chanzo cha sauti cha hiari kwenye ingizo la 3.5mm (paneli ya mbele). Chagua ingizo saidizi kutoka kwa Menyu Kuu ili kusikiliza sauti. Rekebisha sauti kwenye chanzo cha sauti cha nje inavyohitajika (ikiwa imeunganishwa kwenye pato la vipokea sauti vya kifaa).

Udhamini Mdogo wa Mwaka Mmoja au Miaka Miwili

Kwa maelezo zaidi na kwa eneo la kituo cha huduma kilichoidhinishwa kilicho karibu tafadhali wasiliana nasi kwa mojawapo ya njia zifuatazo:

Tupigie simu bila malipo kwa (888) 921-4088
Tutumie barua pepe kwa cs@jensenmobile.com

Vipimo

Tuner ya FM	Safu ya upangaji: 87.5MHz-107.9MHz Usikivu unaoweza kutumika: 8.5dBf Usikivu wa utulivu wa 50dB: 10dBf Utengano wa stereo @ 1kHz: >30dB Majibu ya masafa: 30Hz-13kHz
Tuner ya AM	Safu ya upangaji: 530kHz-1710kHz Usikivu unaoweza kutumika: <42dBu Majibu ya masafa: 30Hz-2.2kHz
Jumla	Kizuizi cha pato la spika: 4~8 ohms Voltage ya pato la laini: 2 Volts RMS Vipimo: 7" x 3.8" x 2" (178 x 97 x 50 mm)

Muundo na vipimo vinaweza kubadilika bila taarifa.

Vipimo vya Kiwango cha Nguvu cha CEA-2006
(rejeleo: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Pato la Nguvu: 16 Watts RMS x chaneli 4 kwa 4 ohms na < 1% THD+N
Uwiano wa Mawimbi kwa Kelele: 75dBA (rejeleo: wati 1 kwa 4 ohms)

Utatuzi

Tatizo	Sababu	Hatua
Kitengo hakitawashwa/hakuna nguvu	Waya ya manjano haijaunganishwa au voltage isiyo sahihi Waya nyekundu haijaunganishwa au voltage isiyo sahihi	Angalia miunganisho kwa voltage sahihi (11~16VDC)
	Waya nyeusi haijaunganishwa	Angalia muunganisho kwenye ardhi
	Fuse imepulizwa	Badilisha fuse
Kitengo kina nguvu lakini hakuna sauti	Waya za spika hazijaunganishwa	Angalia miunganisho kwenye spika
Kitengo kina nguvu lakini hakuna sauti	Waya moja au zaidi za spika zinagusana au zinagusa ardhi ya chasi	Kinga waya zote za spika zilizo wazi kutoka kwa kila mmoja na ardhi ya chasi
Kitengo kinapuliza fuse	Waya ya manjano au nyekundu inagusa ardhi ya chasi	Angalia waya iliyobanwa
	Waya za spika zinagusa ardhi ya chasi	Angalia waya iliyobanwa
	Ukadiriaji usio sahihi wa fuse	Tumia fuse yenye ukadiriaji sahihi
HAKUNA FAILI inayoonekana kwenye onyesho	Hakuna faili za MP3 zinazoweza kuchezwa zilizopatikana kwenye kifaa	Angalia kifaa kwa faili halali za MP3
HAKUNA MSAADA unaoonekana kwenye onyesho	Toleo batili la lebo ya ID3 lipo	Matoleo ya 1.0 hadi 2.0 lebo za ID3 yanasaidiwa.
