SunJoe MJ501M - Kosiarka bębnowa ręczna 18-CALOWA

Instrukcje bezpieczeństwa

Wszyscy operatorzy muszą przeczytać te instrukcje przed użyciem

Zawsze przestrzegaj tych zasad bezpieczeństwa. Niezastosowanie się do nich może spowodować poważne obrażenia ciała lub śmierć.

Ogólne ostrzeżenia dotyczące bezpieczeństwa!

Podczas korzystania z tej kosiarki bębnowej należy zawsze przestrzegać podstawowych zasad bezpieczeństwa, aby zmniejszyć ryzyko obrażeń ciała. Środki ostrożności obejmują:

To urządzenie może być niebezpieczne! Nieostrożne lub niewłaściwe użytkowanie może spowodować poważne obrażenia.

Ryzyko utraty kończyn: trzymaj ręce i stopy z dala od obracających się ostrzy i obszaru cięcia.

Przed użyciem kosiarki bębnowej zapoznaj się z elementami sterującymi, zwłaszcza ze sposobem zatrzymania kosiarki w sytuacji awaryjnej. Z kosiarki powinny korzystać wyłącznie osoby, które dokładnie rozumieją te instrukcje i wiedzą, jak prawidłowo obsługiwać urządzenie. Dzieciom nigdy nie wolno dopuszczać do kosiarki.

Zachowaj tę instrukcję na przyszłość i przeczytaj ją ponownie na początku każdego sezonu koszenia.

Informacje dotyczące bezpieczeństwa

1. Nigdy nie wkładaj rąk, palców ani stóp do wnętrza bębna. Chociaż ta kosiarka nie jest napędzana silnikiem, bęben obraca się, gdy obracają się koła, i jest wystarczająco ostry, aby spowodować poważne obrażenia.
2. Nigdy nie koś, gdy trawa jest mokra, ponieważ może być ślisko.
3. Nie używaj kosiarki bębnowej boso lub w sandałach.
4. Podczas korzystania z kosiarki bębnowej idź za nią, nigdy nie biegnij. Zawsze zachowuj odpowiednią postawę i równowagę podczas korzystania z tej kosiarki bębnowej.
5. Nie uderzaj celowo w drzewa, ogrodzenia ani inne przedmioty. Może to spowodować poważne obrażenia lub trwale uszkodzić mechanizmy kosiarki bębnowej.
6. Upewnij się, że kosiarka bębnowa jest sprawna przed użyciem. Nie próbuj obsługiwać tej kosiarki bębnowej, jeśli jest uszkodzona. Skontaktuj się z autoryzowanym dealerem Snow Joe^® + Sun Joe^® lub zadzwoń do centrum obsługi klienta Snow Joe^® + Sun Joe^® pod numer 1-866-SNOWJOE (1-866-766-9563).

Instrukcje bezpieczeństwa dla kosiarek bębnowych prowadzonych pieszo

Ogólna obsługa

• Przed uruchomieniem przeczytaj, zrozum i postępuj zgodnie ze wszystkimi instrukcjami na maszynie i w instrukcji(ach).
• Nie zbliżaj rąk ani stóp do maszyny ani pod nią. Zawsze trzymaj się z dala od otworu wylotowego.
• Tylko odpowiedzialne osoby dorosłe, które znają instrukcje, powinny mieć możliwość obsługi tej maszyny.
• Usuń z obszaru koszenia ciała obce, takie jak kamienie, druty, zabawki i inne przedmioty, które mogłyby zostać podniesione i wyrzucone przez obracające się ostrza.
• Upewnij się, że w obszarze koszenia nie ma osób postronnych przed uruchomieniem kosiarki. Zatrzymaj kosiarkę, jeśli ktoś wejdzie na ten obszar.
• Zawsze patrz w dół i do tyłu przed uruchomieniem i podczas cofania kosiarką.
• Nie używaj maszyny bez zabezpieczeń na swoim miejscu i w prawidłowym stanie.
• Nigdy nie używaj kosiarki na mokrej trawie. Zawsze upewnij się, że masz stabilne podłoże; idź, nigdy nie biegnij, z kosiarką.
• Utrzymuj ostrza w ostrości.
• Trzymaj ręce i stopy z dala od obszaru cięcia.
• Zawsze noś okulary ochronne podczas obsługi maszyny.
• Przedmioty uderzone przez ostrza kosiarki bębnowej mogą spowodować poważne obrażenia. Obszar koszenia należy zawsze dokładnie sprawdzić i oczyścić ze wszystkich przedmiotów przed każdym koszeniem.
• Używaj tylko identycznych ostrzy zamiennych.

Praca na zboczu

Zbocza są głównymi czynnikami powodującymi wypadki związane z poślizgnięciem się i upadkiem. Takie wypadki mogą spowodować poważne obrażenia ciała. Obsługa tej kosiarki na jakiejkolwiek nachylonej powierzchni wymaga dodatkowej ostrożności. Jeśli czujesz się nieswojo na zboczu, nie koś go.

• Koś w poprzek zbocza; nigdy nie koś w górę i w dół zbocza. Zachowaj szczególną ostrożność podczas zmiany kierunku na zboczu.
• Uważaj na dziury, koleiny, wyboje, kamienie lub inne ukryte przedmioty. Mogą one spowodować nieoczekiwane poślizgnięcie się lub upadek.
• Nie koś na mokrej trawie lub na zbyt stromych zboczach. Słaba przyczepność może spowodować poślizgnięcie się i upadek.
• Nie koś w pobliżu uskoków, rowów lub nasypów. Możesz stracić równowagę lub równowagę.

Dzieci

Tragiczne wypadki mogą się zdarzyć, jeśli operator nie jest świadomy obecności dzieci. Dzieci często są przyciągane do kosiarki i czynności koszenia. Nigdy nie zakładaj, że dzieci pozostaną tam, gdzie widziałeś je ostatnio.

• Trzymaj dzieci z dala od obszaru koszenia i pod czujną opieką odpowiedzialnej osoby dorosłej innej niż operator.
• Zachowaj czujność i zatrzymaj kosiarkę bębnową, jeśli dziecko wejdzie na ten obszar.
• Nigdy nie pozwalaj dzieciom na dostęp do maszyny.
• Zachowaj szczególną ostrożność, zbliżając się do ślepych zakrętów, krzewów, drzew lub innych przedmiotów, które mogą zasłaniać widok na dziecko.

Serwis

• Utrzymuj wszystkie nakrętki i śruby dokręcone.
• Nigdy nie manipuluj urządzeniami zabezpieczającymi. Regularnie sprawdzaj, czy urządzenia te są na swoim miejscu i działają prawidłowo.
• Utrzymuj kosiarkę bębnową w czystości od trawy, liści i innych zanieczyszczeń.
• Jeśli uderzysz w ciało obce, zatrzymaj się i sprawdź kosiarkę bębnową. W razie potrzeby napraw przed ponownym uruchomieniem.
• Często sprawdzaj elementy kosza na trawę i osłonę wylotową i w razie potrzeby wymieniaj je na części zalecane przez producenta.
• Ostrza kosiarki są ostre. Owiń ostrza lub załóż rękawice podczas manipulowania nimi.
• W razie potrzeby konserwuj lub wymieniaj etykiety bezpieczeństwa i instrukcji.

ZACHOWAJ TE INSTRUKCJE

Symbole bezpieczeństwa

Poniższa tabela przedstawia i opisuje symbole bezpieczeństwa, które mogą pojawić się na tym produkcie. Przeczytaj, zrozum i postępuj zgodnie ze wszystkimi instrukcjami na maszynie przed przystąpieniem do montażu i obsługi.

Symbole	Opisy
	PRZECZYTAJ INSTRUKCJĘ OBSŁUGI – Przeczytaj, zrozum i postępuj zgodnie ze wszystkimi instrukcjami zawartymi w instrukcji obsługi przed przystąpieniem do montażu i obsługi.
	OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA – Wskazuje na środek ostrożności, ostrzeżenie lub niebezpieczeństwo.
	Zagrożenie przecięciem/okaleczeniem – Trzymaj stopy z dala od obracających się ostrzy.
	Ostre ostrza mogą przeciąć palce rąk i nóg. Trzymaj się z dala od obszaru cięcia.
	Uważaj na kamienie i inne ciała obce, które mogą zostać wyrzucone z urządzenia.
	Ryzyko poślizgnięcia się na zboczu – Zachowaj szczególną ostrożność podczas koszenia na zboczach, aby zapobiec wypadkom związanym z poślizgnięciem się i upadkiem.
	Trzymaj osoby postronne i dzieci w bezpiecznej odległości.
	Zagrożenie przecięciem/okaleczeniem – Trzymaj ręce z dala od obracających się ostrzy.

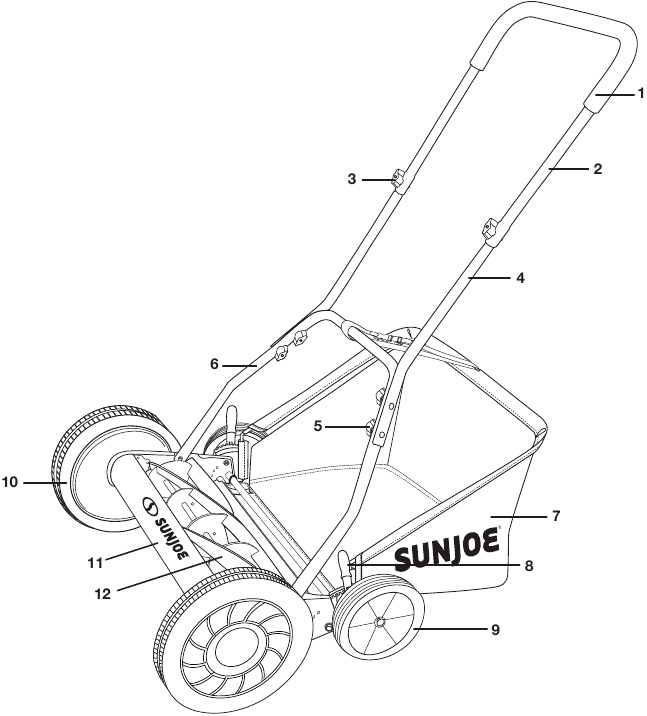

Poznaj swoją ręczną kosiarkę bębnową

Przeczytaj uważnie instrukcję obsługi i instrukcje bezpieczeństwa przed uruchomieniem kosiarki bębnowej. Porównaj poniższą ilustrację z kosiarką bębnową, aby zapoznać się z rozmieszczeniem różnych elementów sterujących i regulacji. Zachowaj tę instrukcję na przyszłość.

1. Piankowy uchwyt
2. Górny uchwyt
3. Pokrętło i śruba górnego uchwytu (2)
4. Środkowy drążek uchwytu (2)
5. Pokrętło i śruba dolnego uchwytu (4)
6. Dolny uchwyt
7. Kosz na trawę
8. Dźwignie regulacji wysokości
9. Tylne koła
10. Przednie koła
11. Korpus kosiarki bębnowej
12. Stalowe ostrza

Dane techniczne

Wirnik: 5 stalowych ostrzy

Szerokość cięcia: 18 cali (45,7 cm)

Wysokość cięcia: 1,4 cala – 2,5 cala (3,6 cm – 6,4 cm)

Rozmiar kół: Przód: 10 cali (25 cm), Tył: 6 cali (15 cm)

Pojemność kosza na trawę: 7 gal (26,5 l)

Regulacja wysokości: 9-pozycyjna ręczna regulacja wysokości

Waga: 29,3 funta (13,3 kg)

Rozpakowywanie

Zawartość kartonu

• Korpus kosiarki wrzecionowej
• Górny uchwyt
• Środkowa poprzeczka uchwytu (2)
• Dolny uchwyt
• Pokrętło i śruba uchwytu (6)
• Kosz na trawę
• Klucz imbusowy
• Paski testowe z papieru (20)
• Instrukcja obsługi z kartą rejestracyjną

1. Ostrożnie wyjmij kosiarkę wrzecionową i sprawdź, czy wszystkie powyższe elementy zostały dostarczone.
2. Dokładnie sprawdź produkt, aby upewnić się, że podczas transportu nie doszło do uszkodzeń. W przypadku znalezienia uszkodzonych lub brakujących części NIE należy zwracać urządzenia do sklepu. Zadzwoń do centrum obsługi klienta Snow Joe^® + Sun Joe^® pod numer 1-866-SNOWJOE (1-866-766-9563).
   UWAGA: Nie wyrzucaj kartonu transportowego i materiałów opakowaniowych, dopóki nie będziesz gotowy do użycia nowej kosiarki wrzecionowej. Opakowanie jest wykonane z materiałów nadających się do recyklingu. Odpowiednio zutylizuj te materiały zgodnie z lokalnymi przepisami.

Sprzęt i materiały opakowaniowe nie są zabawkami. Nie pozwalaj dzieciom bawić się plastikowymi torbami, foliami lub małymi elementami. Elementy te mogą zostać połknięte i stwarzają ryzyko uduszenia!

Montaż

Montaż uchwytu

UWAGA: Nie dokręcaj pokręteł całkowicie, dopóki montaż nie zostanie zakończony.

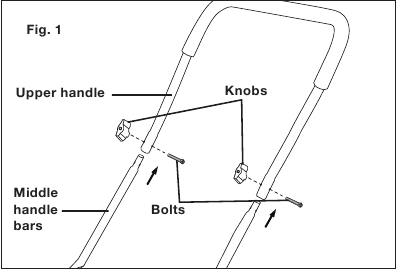

1. Przymocuj dwie środkowe poprzeczki uchwytu do górnego uchwytu za pomocą pierwszego zestawu dostarczonych pokręteł i śrub. Dokręć pokrętła po każdej stronie, aby zapewnić pewne dopasowanie (rys. 1).

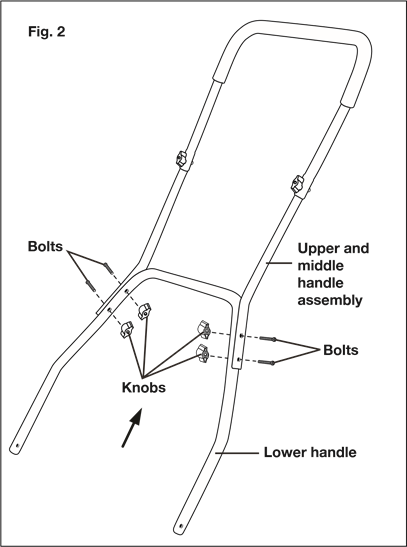

2. Przymocuj zespół górnego i środkowego uchwytu do dolnego uchwytu za pomocą pozostałych pokręteł i śrub. Dokręć pokrętła po każdej stronie, aby zapewnić pewne dopasowanie (rys. 2).

3. Po zmontowaniu uchwytu wyrównaj otwory na dolnym końcu każdego ramienia uchwytu z krótkimi słupkami wystającymi z bocznych płyt podstawy kosiarki (rys. 3).

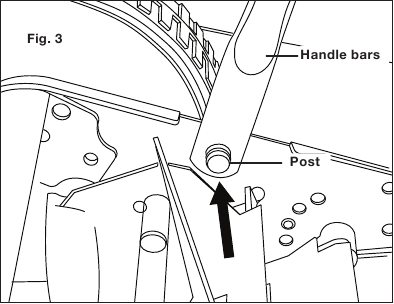

4. Przeciągnij obie strony dolnych poprzeczek uchwytu przez słupki na korpusie kosiarki. Wciśnij poprzeczki uchwytu do wewnątrz, aby zapewnić pewne dopasowanie do słupków.

Montaż kosza na trawę

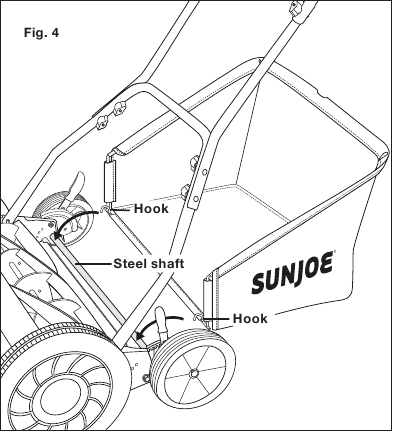

1. Zaczep wstępnie zmontowany kosz na trawę na korpusie kosiarki, podłączając haczyki do obu końców stalowego wału (rys. 4).

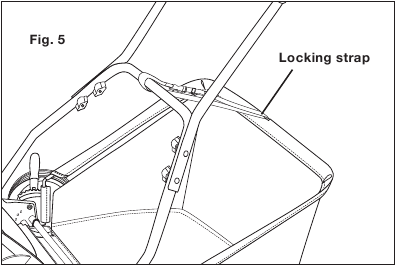

2. Przymocuj pasek blokujący na koszu na trawę do środkowej poprzeczki na dolnym uchwycie kosiarki. Wyreguluj pasek na odpowiednią wysokość, aby kosz na trawę nie ocierał się o ziemię podczas koszenia lub transportu urządzenia (rys. 5).


UWAGA: W przypadku pytań prosimy o kontakt z działem obsługi klienta Snow Joe^® + Sun Joe^® pod numerem 1-866-SNOWJOE (1-866-766-9563).

Obsługa

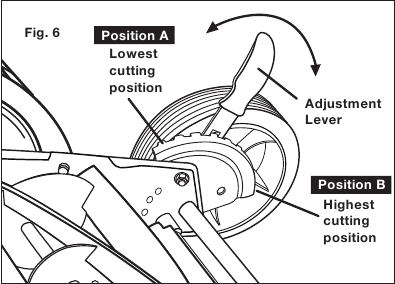

Regulacja wysokości koszenia

1. Wysokość koszenia kosiarki wrzecionowej 18" (45,7 cm) można regulować w zakresie od 1,4" do 2,5" (od 3,6 cm do 6,4 cm), przesuwając 9-pozycyjne dźwignie regulacji wysokości do żądanego ustawienia. Dźwignie regulacji wysokości znajdują się obok mniejszych kół.
2. Aby ustawić kosiarkę w najniższej pozycji koszenia, pociągnij dźwignie regulacji po obu stronach, pojedynczo, i ustaw je w pozycji A (rys. 6).

3. Aby ustawić kosiarkę w najwyższej pozycji koszenia, przesuń dźwignie regulacji po obu stronach do pozycji B (rys. 6).
   UWAGA: Obie dźwignie regulacji MUSZĄ być ustawione w tej samej pozycji (wysokości).
4. Inne wysokości koszenia uzyskuje się, przesuwając dźwignie regulacji do ustawień pomiędzy najwyższą i najniższą pozycją.

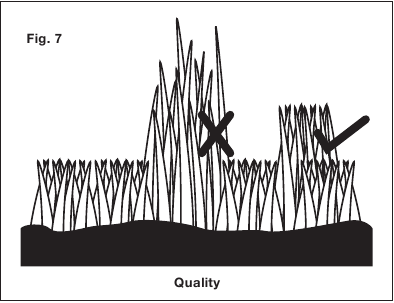

Zapewnienie czystego cięcia

Stalowe ostrza są bardzo ostre. Aby uniknąć obrażeń, nie dotykaj ostrzy podczas dokonywania regulacji.

UWAGA: Chociaż ostrza są wstępnie wyregulowane przed opuszczeniem fabryki, zaleca się sprawdzenie regulacji przed pierwszym użyciem.

UWAGA: Wibracje podczas transportu mogą spowodować niewspółosiowość ostrzy, co często powoduje, że ostrza stają się zbyt luźne lub zbyt ciasne. Spowoduje to szorstkie, nierówne cięcie lub utrudni pchanie kosiarki (rys. 7).

1. Aby sprawdzić prawidłowe ustawienie ostrzy, umieść kosiarkę na płaskiej powierzchni. Zdejmij uchwyty i kosz na trawę. Odwróć kosiarkę wrzecionową do góry nogami, aby odsłonić listwę tnącą.

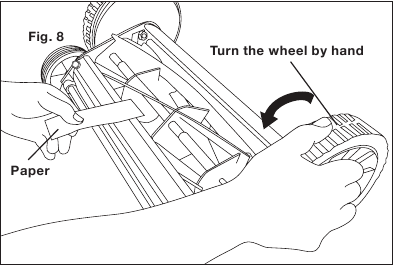

2. Używając jednego z dwudziestu dostarczonych kawałków papieru, włóż jeden z tych kawałków papieru między listwę tnącą a ostrza wrzeciona, a następnie powoli obracaj kołem ręcznie (rys. 8).

3. Wszystkie ostrza powinny równomiernie przecinać papier na całej długości listwy tnącej, podczas gdy wrzeciono obraca się płynnie.
4. Jeśli kosiarka przecina papier sporadycznie, należy wyregulować odpowiednią stronę ostrzy, aby uzyskać optymalną wydajność cięcia.

Regulacja ostrzy kosiarki

1. Każdy koniec listwy tnącej można regulować oddzielnie.
2. Ostrze listwy tnącej, które znajduje się pod wrzecionem, może się obracać. Dwie śruby regulacyjne znajdujące się z tyłu kosiarki odsuwają listwę tnącą od ostrzy, gdy są obracane w kierunku przeciwnym do ruchu wskazówek zegara, i przybliżają ją do ostrzy, gdy są obracane zgodnie z ruchem wskazówek zegara (rys. 9).


   Nie dokręcaj zbyt mocno śrub regulacyjnych, ponieważ może to uszkodzić listwę tnącą. Obie śruby regulacyjne muszą być mocno dokręcone podczas ostatecznej regulacji.

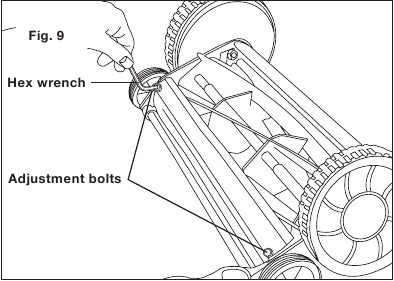

3. Aby poluzować ostrza, użyj dostarczonego klucza imbusowego i obróć obie śruby regulacyjne o taką samą wartość w kierunku przeciwnym do ruchu wskazówek zegara.
4. Aby dokręcić ostrza, dokręć obie śruby regulacyjne o taką samą wartość, obracając je zgodnie z ruchem wskazówek zegara.
   UWAGA: W przypadku pytań prosimy o kontakt z działem obsługi klienta Snow Joe^® + Sun Joe^® pod numerem 1-866-SNOWJOE (1-866-766-9563).
5. Po prawidłowym wyregulowaniu ostrzy kosiarki i sprawdzeniu ich ustawienia, możesz teraz przystąpić do używania kosiarki wrzecionowej. Wyrównaj strzałkę wskazującą ścieżkę cięcia z wcześniej wyciętą ścieżką (rys. 10).

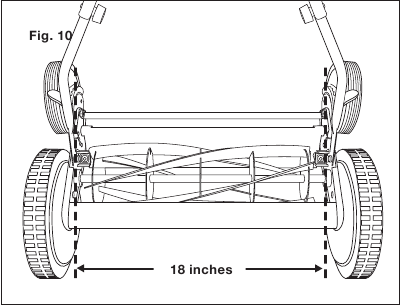

   UWAGA: Szerokość rzeczywistego cięcia kosiarki wrzecionowej jest wskazana poniżej. Nie używaj kół kosiarki jako punktu odniesienia dla linii cięcia trawy.

Wskazówki dotyczące koszenia

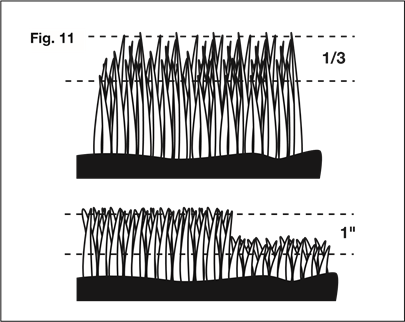

Przestrzegaj zasady 1/3

Zasada 1/3 jest kluczem do przyjemnego koszenia i zdrowego trawnika.

1. Trawnik należy kosić regularnie, przynajmniej raz w tygodniu, w okresie wegetacyjnym.
2. Kieruj się obserwacją trawnika i uważaj, aby nie usuwać więcej niż 1/3 całkowitej wysokości darni podczas jednej sesji koszenia i nigdy więcej niż 1 cal na raz (rys. 11).

3. Przestrzeganie tej zasady pobudzi wzrost korzeni darni, utrzyma jej zdrowie i zachęci do naturalnej zdolności wypierania niechcianych chwastów.

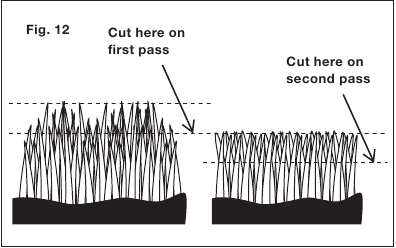

Wysoka trawa wymaga stopniowego cięcia

1. W przypadku bardzo wysokiej trawy ustaw wysokość koszenia na maksymalne ustawienie kosiarki podczas pierwszego przejazdu, a następnie ustaw ją na żądaną wysokość i koś drugi lub trzeci raz (rys. 12).

2. Usuwanie zbyt dużej wysokości darni, szczególnie w upalne lato, może spowodować szok korzeniowy i osłabić trawnik; obniżanie wysokości przez kolejne koszenia przez dwa lub więcej dni może zapobiec uszkodzeniom i utrzymać zdrowie darni.
3. Jeśli trawnik jest przerośnięty (do wysokości powyżej 4 cali), może być konieczne użycie kosy mechanicznej do usunięcia nadmiaru masy darni przed wznowieniem koszenia na normalnych wysokościach.

UWAGA: Nie przykrywaj powierzchni trawy grubą warstwą skoszonej trawy. Rozważ użycie systemu zbierania trawy i założenie kompostownika.

Pielęgnacja i konserwacja

1. Minimalna pielęgnacja jest wymagana, aby zapewnić płynne działanie kosiarki.
2. Aby uniknąć uszkodzenia kosiarki lub ostrzy tnących, należy dbać o to, aby obszar koszenia był wolny od zanieczyszczeń.
3. Aby uzyskać najlepsze rezultaty, regularnie smaruj powierzchnie tnące kosiarki, wał osi bębna tnącego i koła.

Ostrzenie ostrzy tnących

1. Rozprowadź cienką warstwę pasty docierającej na przedniej krawędzi ostrzy bębna.
2. Wyreguluj listwę tnącą tak, aby ostrze miało lekki, ale pewny kontakt na całej szerokości listwy.

   Nie dokręcaj zbyt mocno śrub regulacyjnych, ponieważ może to uszkodzić listwę tnącą. Dokręć obie śruby podczas ostatecznej regulacji.
3. Obracaj ostrza bębna, aż przednia krawędź ostrza listwy tnącej zostanie wypolerowana.

Oczyść listwę tnącą, ostrze bębna, zębniki i zapadki z wszelkich pozostałości pasty szlifierskiej lub zanieczyszczeń.

NOTE: (UWAGA:) Użyj przemysłowej lub zaworowej pasty docierającej o ziarnistości od 100 do 240.

NOTE: (UWAGA:) Nasmaruj oś i zębnik cienką warstwą smaru do łożysk kół.

Czyszczenie i przechowywanie

1. Przed przechowywaniem dokładnie wyczyść zewnętrzną część maszyny miękką szczotką i szmatką. Nie używaj wody, rozpuszczalników ani środków do polerowania.
2. Obróć kosiarkę na bok, aby wyczyścić obszar ostrza.

   Nie wkładaj rąk do wnętrza lub w pobliże obszaru cięcia. Jeśli skoszona trawa jest zbita w obszarze ostrza, usuń ją za pomocą drewnianego lub plastikowego narzędzia do czyszczenia odpowiedniego do czyszczenia ostrzy.
3. Przechowuj kosiarkę w suchym miejscu. Nie umieszczaj innych przedmiotów na wierzchu kosiarki podczas przechowywania.

Wskazówki dotyczące konserwacji

Kosiarki bębnowe są stosunkowo mało wymagające w konserwacji. Aby zapewnić równomierne cięcie, postępuj zgodnie z poniższymi instrukcjami:

• Zawsze utrzymuj prawidłowo wyregulowaną listwę tnącą. Dalsze wskazówki znajdują się w instrukcji obsługi.
• Regularnie czyść i smaruj krawędzie tnące lekkim olejem w sprayu.

Kosiarki bębnowe mają trudności z koszeniem wysokich chwastów, takich jak mniszki lekarskie, i często je wyginają, zamiast ciąć. Koś często, aby temu zapobiec.

Serwis i wsparcie

Jeśli Twoja kosiarka bębnowa Sun Joe^® z koszem na trawę wymaga serwisu lub konserwacji, zadzwoń do centrum obsługi klienta Snow Joe^® + Sun Joe^® pod numer 1-866-SNOWJOE (1-866-766-9563).

Numer modelu i numer seryjny

Kontaktując się z firmą lub zamawiając części zamienne, należy podać numer modelu i numer seryjny produktu. Znajdują się one na naklejce przymocowanej do obudowy kosiarki bębnowej z koszem na trawę. Przepisz te numery w poniższe miejsce.
