SunJoe MJ502M - Kosiarka bębnowa czterokołowa 20-CALOWA Ręczna

WAŻNE Instrukcje Bezpieczeństwa

Wszyscy Operatorzy Muszą Przeczytać Te Instrukcje Przed Użyciem
Zawsze przestrzegaj tych zasad bezpieczeństwa. Niezastosowanie się do nich może spowodować poważne obrażenia ciała lub śmierć.

Ogólne Ostrzeżenia Dotyczące Bezpieczeństwa!
Podczas korzystania z tej kosiarki bębnowej należy zawsze przestrzegać podstawowych zasad bezpieczeństwa, aby zmniejszyć ryzyko obrażeń ciała. Zasady te obejmują:

To urządzenie może być niebezpieczne! Nieostrożne lub niewłaściwe użytkowanie może spowodować poważne obrażenia.

Ryzyko okaleczenia: trzymaj ręce i stopy z dala od obracających się ostrzy i obszaru cięcia.
Przed użyciem kosiarki bębnowej zapoznaj się z elementami sterującymi, zwłaszcza ze sposobem zatrzymania kosiarki w sytuacji awaryjnej. Jedynymi osobami, które powinny używać kosiarki, są osoby, które dokładnie rozumieją te instrukcje i wiedzą, jak prawidłowo obsługiwać urządzenie. Dzieciom nigdy nie wolno dopuszczać do kosiarki.
Zachowaj niniejszą instrukcję do wykorzystania w przyszłości i przeczytaj ją ponownie na początku każdego sezonu koszenia.

Informacje dotyczące bezpieczeństwa

1. Nigdy nie wkładaj rąk, palców ani stóp do wnętrza bębna. Chociaż ta kosiarka nie jest napędzana silnikiem, bęben obraca się, gdy obracają się koła, i jest wystarczająco ostry, aby spowodować poważne obrażenia.
2. Nigdy nie koś, gdy trawa jest mokra, ponieważ może być ślisko.
3. Nie używaj kosiarki bębnowej boso lub w sandałach.
4. Podczas korzystania z kosiarki bębnowej idź za nią, nigdy nie biegnij. Zawsze zachowuj odpowiednią postawę i równowagę podczas korzystania z tej kosiarki bębnowej.
5. Nie uderzaj celowo w drzewa, ogrodzenia lub inne przedmioty. Może to spowodować poważne obrażenia lub trwale uszkodzić mechanizmy kosiarki bębnowej.
6. Upewnij się, że kosiarka bębnowa jest w dobrym stanie technicznym przed użyciem. Nie próbuj obsługiwać tej kosiarki bębnowej, jeśli jest uszkodzona. Skontaktuj się z autoryzowanym dealerem Snow Joe^® + Sun Joe^® lub zadzwoń do centrum obsługi klienta Snow Joe^® + Sun Joe^® pod numer 1-866-SNOWJOE (1-866-766-9563).

Instrukcje Bezpieczeństwa dla Kosiarek Bębnowych Prowadzonych Pieszo

Ogólna Obsługa

• Przed uruchomieniem należy przeczytać, zrozumieć i przestrzegać wszystkich instrukcji znajdujących się na maszynie i w instrukcji (instrukcjach).
• Nie zbliżaj rąk ani stóp do maszyny ani pod nią. Zawsze trzymaj się z dala od otworu wylotowego.
• Tylko odpowiedzialne osoby dorosłe, które znają instrukcje, powinny mieć możliwość obsługi tej maszyny.
• Oczyść obszar koszenia z ciał obcych, takich jak kamienie, drut, zabawki i inne różne przedmioty, które mogłyby zostać podniesione i wyrzucone przez obracające się ostrza.
• Upewnij się, że w obszarze koszenia nie ma osób postronnych przed uruchomieniem kosiarki. Zatrzymaj kosiarkę, jeśli ktoś wejdzie na ten obszar.
• Zawsze patrz w dół i do tyłu przed uruchomieniem i podczas cofania kosiarką.
• Nie używaj maszyny bez zabezpieczeń na miejscu i w dobrym stanie technicznym.
• Nigdy nie używaj kosiarki na mokrej trawie. Zawsze upewnij się, że masz pewne oparcie; idź, nigdy nie biegnij, z kosiarką.
• Utrzymuj ostre ostrza.
• Trzymaj ręce i stopy z dala od obszaru cięcia.
• Zawsze noś okulary ochronne podczas obsługi maszyny.
• Przedmioty uderzone przez ostrza kosiarki bębnowej mogą spowodować poważne obrażenia. Obszar koszenia należy zawsze dokładnie sprawdzić i oczyścić ze wszystkich przedmiotów przed każdym koszeniem.
• Używaj tylko identycznych ostrzy zamiennych.

Praca na Zboczu

Zbocza są głównymi czynnikami powodującymi wypadki związane z poślizgnięciem się i upadkiem. Takie wypadki mogą spowodować poważne obrażenia ciała. Obsługa tej kosiarki na jakiejkolwiek nachylonej powierzchni wymaga dodatkowej ostrożności. Jeśli czujesz się nieswojo na zboczu, nie koś go.

• Koś w poprzek zbocza; nigdy nie koś w górę i w dół zbocza. Zachowaj szczególną ostrożność podczas zmiany kierunku na zboczu.
• Uważaj na dziury, koleiny, nierówności, kamienie lub inne ukryte przedmioty. Mogą one spowodować nieoczekiwane poślizgnięcie się lub upadek.
• Nie koś na mokrej trawie lub na zbyt stromych zboczach. Słaba przyczepność może spowodować poślizgnięcie się i upadek.
• Nie koś w pobliżu uskoków, rowów lub nasypów.
  Możesz stracić równowagę lub oparcie.

Dzieci

Tragiczne wypadki mogą się zdarzyć, jeśli operator nie jest świadomy obecności dzieci. Dzieci często są przyciągane do kosiarki i czynności koszenia. Nigdy nie zakładaj, że dzieci pozostaną tam, gdzie widziałeś je ostatnio.

• Trzymaj dzieci z dala od obszaru koszenia i pod czujną opieką odpowiedzialnej osoby dorosłej innej niż operator.
• Zachowaj czujność i zatrzymaj kosiarkę bębnową, jeśli dziecko wejdzie na ten obszar.
• Nigdy nie pozwalaj dzieciom na dostęp do maszyny.
• Zachowaj szczególną ostrożność, zbliżając się do ślepych zakrętów, krzewów, drzew lub innych przedmiotów, które mogą zasłaniać widok na dziecko.

Serwis

• Utrzymuj wszystkie nakrętki i śruby dokręcone.
• Nigdy nie manipuluj urządzeniami zabezpieczającymi. Regularnie sprawdzaj, czy te urządzenia są na swoim miejscu i działają prawidłowo.
• Utrzymuj kosiarkę bębnową w czystości od trawy, liści lub innych nagromadzonych zanieczyszczeń.
• Jeśli uderzysz w obcy przedmiot, zatrzymaj się i sprawdź kosiarkę bębnową. W razie potrzeby napraw przed ponownym uruchomieniem.
• Często sprawdzaj elementy kosza na trawę i osłonę wylotową i wymieniaj je na części zalecane przez producenta, gdy jest to konieczne.
• Ostrza kosiarki są ostre. Owiń ostrza lub załóż rękawice podczas manipulacji.
• W razie potrzeby konserwuj lub wymieniaj etykiety bezpieczeństwa i instrukcji.

Symbole Bezpieczeństwa

Poniższa tabela przedstawia i opisuje symbole bezpieczeństwa, które mogą pojawić się na tym produkcie. Przeczytaj, zrozum i przestrzegaj wszystkich instrukcji na maszynie przed przystąpieniem do montażu i obsługi.

Symbole	Opisy	Symbole	Opisy
	PRZECZYTAJ INSTRUKCJĘ(E) OBSŁUGI – Przeczytaj, zrozum i przestrzegaj wszystkich instrukcji zawartych w instrukcji(ach) obsługi przed przystąpieniem do montażu i obsługi.		Uważaj na kamienie i inne obce przedmioty, które mogą zostać wyrzucone z urządzenia.
	OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA – Wskazuje na środek ostrożności, ostrzeżenie lub niebezpieczeństwo.		Ryzyko poślizgnięcia się na zboczu – Zachowaj szczególną ostrożność podczas koszenia na zboczach, aby zapobiec wypadkom związanym z poślizgnięciem się i upadkiem.
	Ryzyko przecięcia/okaleczenia – Trzymaj stopy z dala od obracających się ostrzy.		Utrzymuj bezpieczną odległość od osób postronnych i dzieci.
	Ostre ostrza mogą przeciąć palce u rąk i nóg. Trzymaj się z dala od obszaru cięcia.		Ryzyko przecięcia/okaleczenia – Trzymaj ręce z dala od obracających się ostrzy.

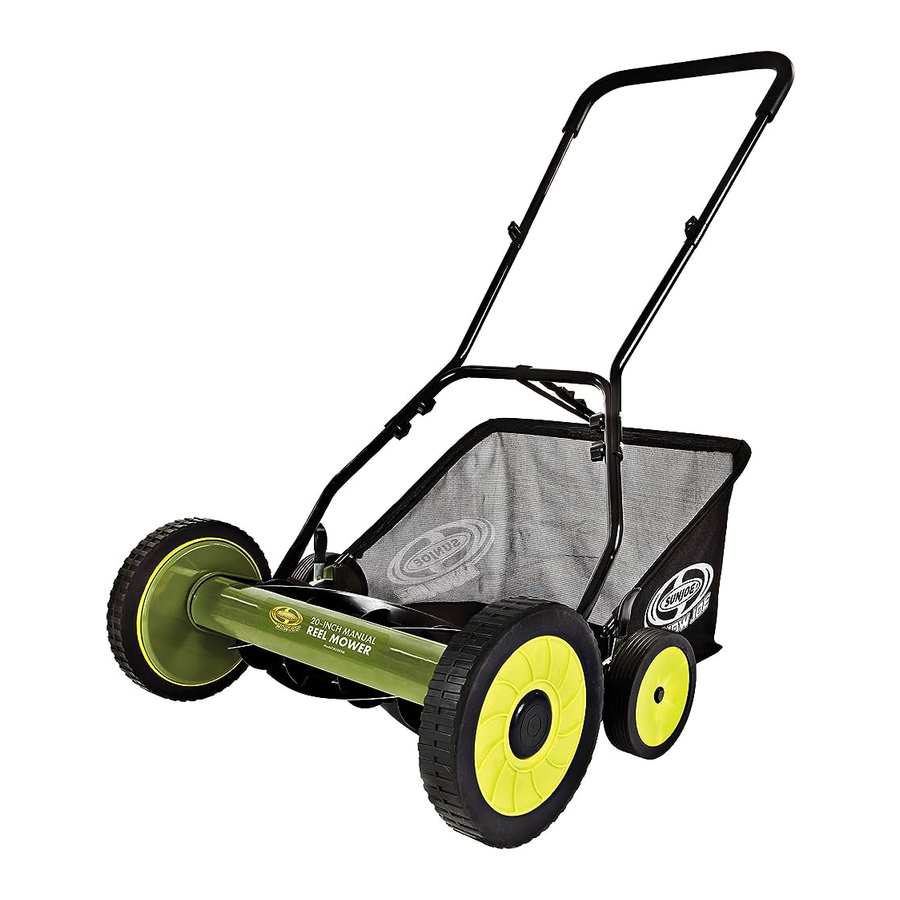

Poznaj Swoją Ręczną Kosiarkę Bębnową

Przeczytaj uważnie instrukcję obsługi i instrukcje bezpieczeństwa przed uruchomieniem kosiarki bębnowej. Porównaj ilustrację poniżej z kosiarką bębnową, aby zapoznać się z rozmieszczeniem różnych elementów sterujących i regulacji. Zachowaj tę instrukcję do wykorzystania w przyszłości.

1. Piankowy uchwyt
2. Górny uchwyt
3. Pokrętło i śruba górnego uchwytu (2)
4. Środkowy drążek uchwytu (2)
5. Pokrętło i śruba dolnego uchwytu (4)
6. Dolny uchwyt
7. Kosza na trawę
8. Dźwignie regulacji wysokości
9. Tylne koło (2)
10. Przednie koło (2)
11. Korpus kosiarki bębnowej
12. Stalowe ostrza

Dane Techniczne

Rotor: 5 stalowych ostrzy
Szerokość Cięcia: 20 cali (50,8 cm)
Wysokości Cięcia:

1,2 cala – 2,4 cala;
(30 mm – 61 mm)

Rozmiar Kół:

Przód: 10 cali (25 cm)
Tył: 6 cali (15 cm)

Pojemność Kosza na Trawę: 8,5 gal (32 l)

Kontrola Wysokości

Ręczna 9-pozycyjna
regulacja wysokości

Waga Netto: 30,4 funta (13,8 kg)

Rozpakowywanie

Zawartość Kartonu:

• Korpus kosiarki bębnowej
• Górny uchwyt
• Środkowy drążek uchwytu (2)
• Dolny uchwyt
• Pokrętło i śruba uchwytu (6)
• Kosza na trawę
• Klucz sześciokątny
• Paski testowe z papieru (20)
• Instrukcja z kartą rejestracyjną
  1. Ostrożnie wyjmij ręczną kosiarkę bębnową i sprawdź, czy wszystkie powyższe elementy zostały dostarczone.
  2. Ostrożnie sprawdź produkt, aby upewnić się, że podczas transportu nie doszło do uszkodzeń lub pęknięć. W przypadku znalezienia uszkodzonych lub brakujących części NIE należy zwracać urządzenia do sklepu. Zadzwoń do centrum obsługi klienta Snow Joe^® + Sun Joe^® pod numer 1-866-SNOWJOE (1-866-766-9563).
     UWAGA: Nie wyrzucaj kartonu wysyłkowego i materiałów opakowaniowych, dopóki nie będziesz gotowy do użycia nowej ręcznej kosiarki bębnowej. Opakowanie jest wykonane z materiałów nadających się do recyklingu. Należy odpowiednio zutylizować te materiały zgodnie z lokalnymi przepisami.

Sprzęt i materiały opakowaniowe nie są zabawkami. Nie pozwalaj dzieciom bawić się plastikowymi torbami, foliami lub małymi częściami. Te przedmioty można połknąć i stanowią ryzyko uduszenia!

Montaż

Montaż uchwytu

UWAGA: Nie dokręcaj całkowicie pokręteł, dopóki montaż nie zostanie zakończony.

1. Przymocuj dwa środkowe pręty uchwytu do górnego uchwytu za pomocą pierwszego zestawu pokręteł i śrub. Dokręć pokrętła po każdej stronie, aby zapewnić bezpieczne dopasowanie (Rys. 1).

2. Przymocuj zespół górnego i środkowego uchwytu do dolnego uchwytu za pomocą pozostałych pokręteł i śrub. Dokręć pokrętła po każdej stronie, aby zapewnić bezpieczne dopasowanie (Rys. 2).

3. Po zmontowaniu uchwytu wyrównaj otwory na dolnym końcu każdego ramienia uchwytu z krótkimi słupkami wystającymi z bocznych płyt podstawy kosiarki (Rys. 3).


4. Przeciągnij obie strony dolnych prętów uchwytu przez słupki na korpusie kosiarki. Wciśnij do wewnątrz pręty uchwytu, aby zapewnić bezpieczne dopasowanie do słupków.

Montaż kosza na trawę

1. Zaczep wstępnie zmontowany kosz na trawę na korpusie kosiarki, podłączając haczyki do obu końców stalowego wału (Rys. 4).

2. Przymocuj pasek blokujący na koszu na trawę do środkowego pręta na dolnym uchwycie kosiarki. Wyreguluj pasek na odpowiedniej wysokości, aby kosz na trawę nie ocierał się o ziemię podczas koszenia lub transportu urządzenia (Rys. 5).


UWAGA: W razie pytań prosimy o kontakt z działem obsługi klienta Snow Joe^® + Sun Joe^® pod numerem 1-866-SNOWJOE (1-866-766-9563).

Obsługa

Regulacja wysokości koszenia

1. Wysokość koszenia kosiarki wrzecionowej 20 cali (50,8 cm) można regulować w zakresie od 1,2 cala do 2,4 cala (30 mm do 61 mm), przesuwając 9-pozycyjne dźwignie regulacji wysokości do żądanego ustawienia. Dźwignie regulacji wysokości znajdują się obok mniejszych kół.
2. Aby ustawić kosiarkę w najniższej pozycji koszenia, pociągnij dźwignie regulacji po obu stronach, pojedynczo, i ustaw je w pozycji A (Rys. 6).


3. Aby ustawić kosiarkę w najwyższej pozycji koszenia, przesuń dźwignie regulacji po obu stronach do pozycji B (Rys. 6).
   UWAGA: Obie dźwignie regulacji MUSZĄ być ustawione w tej samej pozycji (wysokości).
4. Inne wysokości koszenia uzyskuje się, przesuwając dźwignie regulacji do ustawień pomiędzy najwyższą i najniższą pozycją.

Zapewnienie czystego cięcia

Stalowe ostrza są bardzo ostre. Aby uniknąć obrażeń, nie dotykaj ostrzy podczas dokonywania regulacji.

UWAGA: Chociaż ostrza są wstępnie regulowane przed opuszczeniem fabryki, zaleca się sprawdzenie regulacji przed pierwszym użyciem.

UWAGA: Wibracje podczas transportu mogą spowodować niewspółosiowość ostrzy, co często powoduje, że ostrza stają się zbyt luźne lub zbyt ciasne. Spowoduje to szorstkie, nierówne cięcie lub utrudni pchanie kosiarki (Rys. 7).

1. Aby sprawdzić prawidłowe ustawienie ostrzy, umieść kosiarkę na płaskiej powierzchni. Zdejmij uchwyty i kosz na trawę. Obróć kosiarkę wrzecionową do góry nogami, aby odsłonić listwę tnącą.
2. Używając jednego z dwudziestu (20) dostarczonych kawałków papieru, włóż jeden z tych kawałków papieru między listwę tnącą a ostrza wrzeciona, a następnie powoli obracaj kołem ręcznie (Rys. 8).

3. Wszystkie ostrza powinny równomiernie przecinać papier na całej długości listwy tnącej, podczas gdy wrzeciono obraca się płynnie.
4. Jeśli kosiarka przecina papier przerywanie, należy wyregulować odpowiednią stronę ostrzy, aby uzyskać optymalną wydajność cięcia.

Regulacja ostrzy kosiarki

1. Każdy koniec listwy tnącej można regulować oddzielnie.
2. Ostrze listwy tnącej, które znajduje się pod wrzecionem, może się obracać. Dwie nakrętki regulacyjne znajdujące się z tyłu kosiarki odsuwają listwę tnącą od ostrzy, gdy są obracane w kierunku przeciwnym do ruchu wskazówek zegara, i przybliżają ją do ostrzy, gdy są obracane zgodnie z ruchem wskazówek zegara (Rys. 9).



   Nie dokręcaj zbyt mocno śrub regulacyjnych, ponieważ może to uszkodzić listwę tnącą. Obie śruby muszą być mocno dokręcone podczas ostatecznej regulacji.
3. Aby poluzować ostrza, użyj dostarczonego klucza sześciokątnego i obróć obie śruby regulacyjne o równą wartość w kierunku przeciwnym do ruchu wskazówek zegara.
4. Aby dokręcić ostrza, dokręć obie śruby o równą wartość, obracając je zgodnie z ruchem wskazówek zegara.
   UWAGA: W razie pytań prosimy o kontakt z działem obsługi klienta Snow Joe^® + Sun Joe^® pod numerem 1-866-SNOWJOE (1-866-766-9563).
5. Po prawidłowym wyregulowaniu ostrzy kosiarki i sprawdzeniu ich ustawienia, możesz teraz przystąpić do korzystania z kosiarki wrzecionowej. Wyrównaj strzałkę wskazującą ścieżkę cięcia z wcześniej wyciętą ścieżką (Rys. 10).


UWAGA: Szerokość rzeczywistego cięcia kosiarki wrzecionowej jest wskazana poniżej. Nie używaj kół kosiarki jako punktu odniesienia dla linii cięcia trawy.

Wskazówki dotyczące koszenia

Przestrzegaj zasady 1/3

Zasada 1/3 jest kluczem do przyjemnego koszenia i zdrowego trawnika.

1. Należy regularnie kosić trawnik, co najmniej raz w tygodniu, w okresie wegetacyjnym.
2. Kieruj się obserwacją trawnika i uważaj, aby nie usuwać więcej niż 1/3 całkowitej wysokości darni podczas jednej sesji koszenia i nigdy więcej niż 1 cal na raz (Rys. 11).


3. Przestrzeganie tej zasady pobudzi wzrost korzeni darni, utrzyma jej zdrowie i zachęci do naturalnej zdolności wypierania niechcianych chwastów.

Wysoka trawa wymaga stopniowego cięcia

1. W przypadku bardzo wysokiej trawy ustaw wysokość koszenia na maksymalne ustawienie kosiarki podczas pierwszego przejazdu, a następnie ustaw ją na żądaną wysokość i koś drugi lub trzeci raz (Rys. 12).

2. Usuwanie zbyt dużej wysokości darni, zwłaszcza w upale lata, może spowodować szok korzeniowy i osłabić trawnik; obniżanie wysokości poprzez kolejne koszenie przez dwa lub więcej dni może uniknąć tego uszkodzenia i utrzymać zdrowie darni.
3. Jeśli trawnik jest przerośnięty (do wysokości powyżej 4 cali), może być konieczne użycie kosy mechanicznej do usunięcia nadmiaru masy darni przed wznowieniem koszenia na normalnych wysokościach.

UWAGA: Nie przykrywaj powierzchni trawy grubą warstwą skoszonej trawy. Rozważ użycie systemu zbierania trawy i założenie kompostownika.

Pielęgnacja i konserwacja

1. Minimalna pielęgnacja jest wymagana, aby zapewnić płynną pracę kosiarki.
2. Aby uniknąć uszkodzenia kosiarki lub ostrzy tnących, utrzymuj obszar do koszenia wolny od zanieczyszczeń.
3. Aby uzyskać najlepsze rezultaty, regularnie smaruj powierzchnie tnące kosiarki, wał osi wrzeciona tnącego i koła.

Ostrzenie ostrzy tnących

1. Rozprowadź cienką warstwę pasty docierającej na przedniej krawędzi ostrzy wrzeciona.
2. Wyreguluj listwę tnącą tak, aby ostrze miało lekki, ale pewny kontakt na całej szerokości listwy.

   Nie dokręcaj zbyt mocno śrub regulacyjnych, ponieważ może to uszkodzić listwę tnącą. Dokręć obie śruby podczas ostatecznej regulacji.
3. Obracaj ostrzami wrzeciona, aż przednia krawędź ostrza listwy tnącej zostanie wypolerowana.

Usuń wszelkie pasty szlifierskie lub zanieczyszczenia z ostrza listwy tnącej, ostrza wrzeciona, zębników i zapadek.

UWAGA: Używaj przemysłowej lub zaworowej pasty docierającej o ziarnistości od 100 do 240.

UWAGA: Nasmaruj oś i zębnik lekkim filmem smaru do łożysk kół.

Czyszczenie i przechowywanie

1. Przed przechowywaniem dokładnie wyczyść zewnętrzną część urządzenia miękką szczotką i szmatką. Nie używaj wody, rozpuszczalników ani środków do polerowania.
2. Obróć kosiarkę na bok, aby wyczyścić obszar ostrza.

   Nie wkładaj rąk do wnętrza lub w pobliże obszaru cięcia. Jeśli skoszona trawa jest zbita w obszarze ostrza, usuń ją za pomocą drewnianego lub plastikowego narzędzia do czyszczenia odpowiedniego do czyszczenia ostrzy.
3. Przechowuj kosiarkę w suchym miejscu. Nie umieszczaj innych przedmiotów na kosiarkę podczas przechowywania.

Wskazówki dotyczące konserwacji

Kosiarki wrzecionowe są stosunkowo mało wymagające w konserwacji. Aby zapewnić spójne cięcie, postępuj zgodnie z poniższymi instrukcjami:

• Zawsze utrzymuj prawidłowo wyregulowaną listwę tnącą. Dalsze wskazówki znajdują się w instrukcji obsługi.
• Regularnie czyść i smaruj krawędzie tnące lekkim olejem w sprayu.

Kosiarki wrzecionowe mają trudności z koszeniem wysokich chwastów, takich jak mniszki lekarskie, i często wyginają, zamiast ciąć, takie chwasty. Koś często, aby temu zapobiec.

Serwis i wsparcie

Jeśli Twoja kosiarka wrzecionowa Sun Joe^® z koszem na trawę wymaga serwisu lub konserwacji, zadzwoń do centrum obsługi klienta Snow Joe^® + Sun Joe^® pod numer 1-866-SNOWJOE (1-866-766-9563).

Numery modelu i numery seryjne

Kontaktując się z firmą lub zamawiając części zamienne, należy podać numer modelu i numer seryjny produktu. Znajdują się one na naklejce przymocowanej do obudowy kosiarki bębnowej z koszem na trawę. Skopiuj te numery w wyznaczonym miejscu poniżej.
