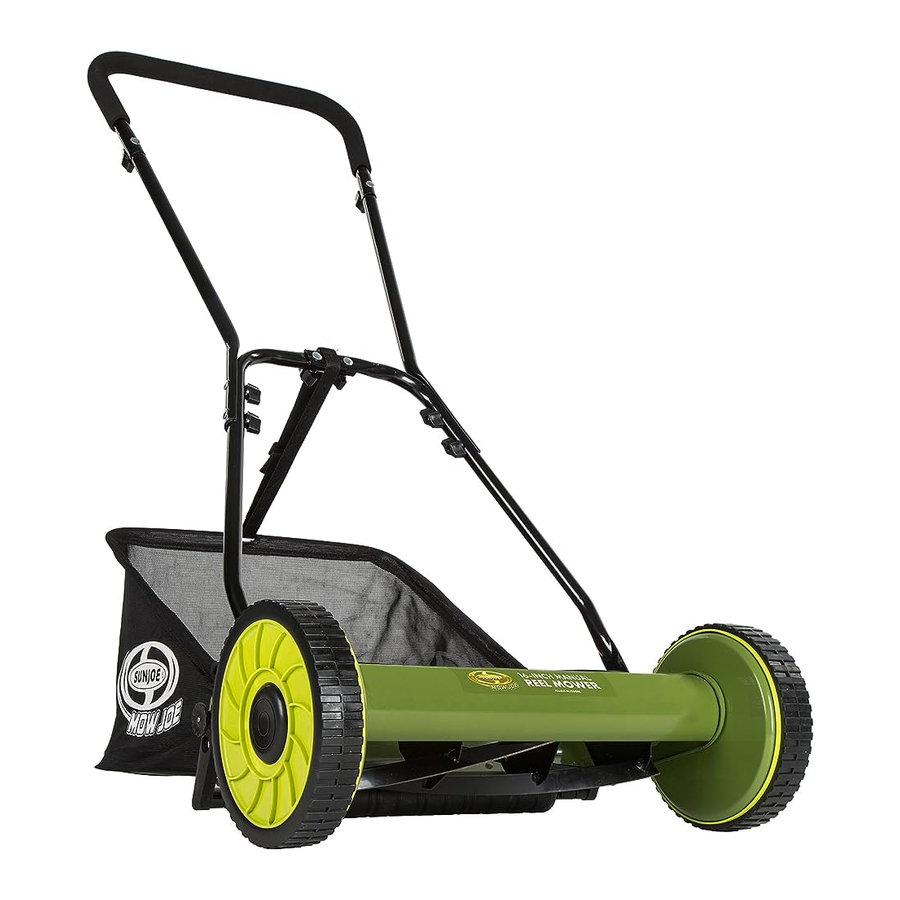

SunJoe MJ500M - Kosiarka bębnowa 16-CALOWA ręczna

Instrukcje bezpieczeństwa

Wszyscy operatorzy muszą przeczytać te instrukcje przed użyciem
Zawsze przestrzegaj tych zasad bezpieczeństwa. Niezastosowanie się do nich może spowodować poważne obrażenia ciała lub śmierć.

Ogólne ostrzeżenia dotyczące bezpieczeństwa!

Podczas korzystania z kosiarki bębnowej należy zawsze przestrzegać podstawowych zasad bezpieczeństwa, aby zmniejszyć ryzyko obrażeń ciała. Środki ostrożności obejmują:

To urządzenie może być niebezpieczne! Nieostrożne lub niewłaściwe użytkowanie może spowodować poważne obrażenia.

Ryzyko utraty kończyn: trzymaj ręce i stopy z dala od obracających się ostrzy i obszaru cięcia.

Przed użyciem kosiarki bębnowej zapoznaj się z elementami sterującymi, zwłaszcza ze sposobem zatrzymania kosiarki w sytuacji awaryjnej. Jedynymi osobami, które powinny używać kosiarki, są osoby, które dokładnie rozumieją te instrukcje i wiedzą, jak prawidłowo obsługiwać urządzenie. Dzieciom nigdy nie wolno dopuszczać do kosiarki.

Zachowaj tę instrukcję na przyszłość i przeczytaj ją ponownie na początku każdego sezonu koszenia.

Informacje dotyczące bezpieczeństwa

1. Nigdy nie wkładaj rąk, palców ani stóp do wnętrza bębna. Chociaż ta kosiarka nie jest napędzana silnikiem, bęben obraca się, gdy obracają się koła, i jest wystarczająco ostry, aby spowodować poważne obrażenia.
2. Nigdy nie koś, gdy trawa jest mokra, ponieważ może być ślisko.
3. Nie używaj kosiarki bębnowej na boso lub w sandałach.
4. Podczas korzystania z kosiarki bębnowej idź za nią, nigdy nie biegnij. Zawsze zachowuj odpowiednią postawę i równowagę podczas korzystania z tej kosiarki bębnowej.
5. Nie uderzaj ani nie wpadaj celowo na drzewa, ogrodzenia lub inne przedmioty. Może to spowodować poważne obrażenia lub trwale uszkodzić mechanizmy kosiarki bębnowej.
6. Upewnij się, że kosiarka bębnowa jest sprawna przed użyciem. Nie próbuj obsługiwać tej kosiarki bębnowej, jeśli jest uszkodzona. Skontaktuj się z autoryzowanym dealerem Snow Joe + Sun Joe lub zadzwoń do centrum obsługi klienta Snow Joe + Sun Joe pod numer 1-866-SNOWJOE (1-866-766-9563).

Instrukcje bezpieczeństwa dla kosiarek bębnowych prowadzonych pieszo

Ogólna obsługa

• Przed uruchomieniem przeczytaj, zrozum i postępuj zgodnie ze wszystkimi instrukcjami na maszynie i w instrukcji (instrukcjach).
• Nie zbliżaj rąk ani stóp do maszyny ani pod nią. Zawsze trzymaj się z dala od otworu wylotowego.
• Tylko odpowiedzialne osoby dorosłe, które znają instrukcje, powinny mieć możliwość obsługi tego urządzenia.
• Oczyść obszar koszenia z obcych przedmiotów, takich jak kamienie, drut, zabawki i inne różne przedmioty, które mogłyby zostać podniesione i wyrzucone przez obracające się ostrza.
• Upewnij się, że w obszarze koszenia nie ma osób postronnych przed uruchomieniem kosiarki. Zatrzymaj kosiarkę, jeśli ktoś wejdzie na ten obszar.
• Zawsze patrz w dół i do tyłu przed uruchomieniem i podczas cofania kosiarką.
• Nie używaj urządzenia bez założonych zabezpieczeń i w prawidłowym stanie.
• Nigdy nie używaj kosiarki na mokrej trawie. Zawsze upewnij się, że masz stabilne podłoże; idź, nigdy nie biegnij, z kosiarką.
• Utrzymuj ostrza w ostrości.
• Trzymaj ręce i stopy z dala od obszaru cięcia.
• Podczas obsługi urządzenia zawsze noś okulary ochronne.
• Przedmioty uderzone przez ostrza kosiarki bębnowej mogą spowodować poważne obrażenia. Obszar koszenia należy zawsze dokładnie sprawdzić i oczyścić ze wszystkich przedmiotów przed każdym koszeniem.
• Używaj tylko identycznych ostrzy zamiennych.

Praca na zboczach

Zbocza są głównymi czynnikami powodującymi wypadki związane z poślizgnięciem się i upadkiem. Takie wypadki mogą spowodować poważne obrażenia ciała. Obsługa tej kosiarki na jakiejkolwiek nachylonej powierzchni wymaga dodatkowej ostrożności. Jeśli czujesz się nieswojo na zboczu, nie koś go.

• Koś w poprzek zbocza; nigdy nie koś w górę i w dół zbocza. Zachowaj szczególną ostrożność podczas zmiany kierunku na zboczu.
• Uważaj na dziury, koleiny, nierówności, kamienie lub inne ukryte przedmioty. Mogą one spowodować nieoczekiwane poślizgnięcie się lub upadek.
• Nie koś na mokrej trawie lub na zbyt stromych zboczach. Niestabilne podłoże może spowodować poślizgnięcie się i upadek.
• Nie koś w pobliżu uskoków, rowów lub nasypów.

Możesz stracić równowagę lub stabilność.

Dzieci

Tragiczne wypadki mogą się zdarzyć, jeśli operator nie jest świadomy obecności dzieci. Dzieci często są przyciągane do kosiarki i czynności koszenia. Nigdy nie zakładaj, że dzieci pozostaną tam, gdzie widziałeś je ostatnio.

• Trzymaj dzieci z dala od obszaru koszenia i pod czujną opieką odpowiedzialnej osoby dorosłej innej niż operator.
• Zachowaj czujność i zatrzymaj kosiarkę bębnową, jeśli dziecko wejdzie na ten obszar.
• Nigdy nie pozwalaj dzieciom na dostęp do urządzenia.
• Zachowaj szczególną ostrożność, zbliżając się do ślepych zakrętów, krzewów, drzew lub innych przedmiotów, które mogą zasłaniać widok na dziecko.

Serwis

• W razie potrzeby konserwuj lub wymieniaj etykiety bezpieczeństwa i instrukcji.

Symbole bezpieczeństwa

Poniższa tabela przedstawia i opisuje symbole bezpieczeństwa, które mogą pojawić się na tym produkcie. Przeczytaj, zrozum i postępuj zgodnie ze wszystkimi instrukcjami na maszynie przed przystąpieniem do montażu i obsługi.

Symbole	Opisy	Symbole	Opisy
	PRZECZYTAJ INSTRUKCJĘ OBSŁUGI (INSTRUKCJE) – Przeczytaj, zrozum i postępuj zgodnie ze wszystkimi instrukcjami zawartymi w instrukcji obsługi (instrukcjach) przed przystąpieniem do montażu i obsługi.		Uważaj na kamienie i inne obce przedmioty, które mogą zostać wyrzucone z urządzenia.
	OSTRZEŻENIE O BEZPIECZEŃSTWIE – Wskazuje na środek ostrożności, ostrzeżenie lub niebezpieczeństwo.		Ryzyko poślizgnięcia się na zboczu – Zachowaj szczególną ostrożność podczas koszenia na zboczach, aby zapobiec wypadkom związanym z poślizgnięciem się i upadkiem.
	Niebezpieczeństwo przecięcia/okaleczenia – Trzymaj stopy z dala od obracających się ostrzy.		Utrzymuj osoby postronne i dzieci w bezpiecznej odległości.
	Ostre ostrza mogą przeciąć palce rąk i nóg. Trzymaj się z dala od obszaru cięcia.		Niebezpieczeństwo przecięcia/okaleczenia – Trzymaj ręce z dala od obracających się ostrzy.

Poznaj swoje urządzenie

Przed uruchomieniem kosiarki bębnowej należy uważnie przeczytać instrukcję obsługi i instrukcje bezpieczeństwa. Porównaj ilustrację poniżej z kosiarką bębnową, aby zapoznać się z rozmieszczeniem różnych elementów sterujących i regulacji. Zachowaj tę instrukcję na przyszłość.

1. Piankowy uchwyt
2. Górny uchwyt
3. Pokrętło i śruba górnego uchwytu (2)
4. Środkowa poprzeczka uchwytu (2)
5. Pokrętło i śruba dolnego uchwytu (6)
6. Dolna poprzeczka uchwytu (2)
7. Kosz na trawę
8. Korpus kosiarki bębnowej
9. 4-pozycyjna regulacja wysokości
10. Stalowe ostrze (5)
11. Koło (2)
12. Listwa rolkowa

Dane techniczne

Rozpakowywanie

Zawartość kartonu:

• Korpus kosiarki bębnowej
• Górny uchwyt
• Środkowa poprzeczka uchwytu (2)
• Dolna poprzeczka uchwytu (2)
• Pokrętło i śruba uchwytu (8)
• Kosz na trawę
• Klucz sześciokątny
• Paski testowe z papieru (20)
• Instrukcja z kartą rejestracyjną

1. Ostrożnie wyjmij ręczną kosiarkę bębnową i sprawdź, czy wszystkie powyższe elementy zostały dostarczone.
2. Ostrożnie sprawdź produkt, aby upewnić się, że podczas transportu nie doszło do uszkodzeń. Jeśli znajdziesz uszkodzone lub brakujące części, NIE zwracaj urządzenia do sklepu. Zadzwoń do centrum obsługi klienta Snow Joe + Sun Joe pod numer 1-866-SNOWJOE (1-866-766-9563).
   UWAGA: Nie wyrzucaj kartonu wysyłkowego i materiałów opakowaniowych, dopóki nie będziesz gotowy do użycia nowej ręcznej kosiarki bębnowej. Opakowanie jest wykonane z materiałów nadających się do recyklingu. Odpowiednio zutylizuj te materiały zgodnie z lokalnymi przepisami.

Urządzenie i materiały opakowaniowe nie są zabawkami. Nie pozwalaj dzieciom bawić się plastikowymi torbami, foliami lub małymi częściami. Te przedmioty mogą zostać połknięte i stwarzają ryzyko uduszenia!

Montaż

Montaż uchwytu

UWAGA: Nie dokręcaj całkowicie pokręteł, dopóki montaż nie zostanie zakończony.

1. Przymocuj dwa środkowe pręty uchwytu do górnego uchwytu za pomocą pierwszego zestawu pokręteł i śrub. Dokręć pokrętła po każdej stronie, aby zapewnić pewne dopasowanie.

2. Połącz dwie części dolnych prętów uchwytu za pomocą drugiego zestawu pokręteł i śrub. Dokręć pokrętła po każdej stronie, aby zapewnić pewne dopasowanie.

3. Przymocuj zespół górnego i środkowego uchwytu do dolnego uchwytu za pomocą pozostałych pokręteł i śrub.
   Dokręć pokrętła po każdej stronie, aby zapewnić pewne dopasowanie.

4. Po zmontowaniu uchwytu, wyrównaj otwory na dolnym końcu każdego ramienia uchwytu z krótkimi słupkami wystającymi z bocznych płyt podstawy kosiarki.

5. Przeciągnij obie strony dolnych prętów uchwytu przez słupki na korpusie kosiarki. Wciśnij pręty uchwytu do wewnątrz, aby zapewnić pewne dopasowanie do słupków.

Montaż i mocowanie kosza na trawę

1. Włóż pręt podtrzymujący do rury kosza na trawę.


2. Zaczep ochronne profile skórzane na pręcie podtrzymującym.


3. Zaczep zmontowany kosz na trawę na kosiarce, podłączając gniazda do obu końców wału końcowego rolki.

4. Przymocuj pasek blokujący na koszu na trawę do środkowego pręta na dolnym uchwycie kosiarki. Wyreguluj pasek na odpowiedniej wysokości, aby kosz na trawę nie ocierał się o ziemię podczas koszenia lub transportu urządzenia.


UWAGA: W razie pytań prosimy o kontakt z działem obsługi klienta Snow Joe + Sun Joe pod numerem 1-866-SNOWJOE (1-866-766-9563) w celu uzyskania pomocy.

Obsługa

Regulacja wysokości koszenia

1. Wysokość koszenia kosiarki wrzecionowej 16" (40,6 cm) można regulować w zakresie od 0,47" do 1,57" (12 mm do 40 mm) za pomocą 4 ustawień pozycji na zespole rolki.
2. Aby wyregulować wysokość koszenia, wyciągnij pokrętła regulacji wysokości po obu stronach ramy kosiarki wrzecionowej i obróć pokrętła do żądanego ustawienia.

3. Aby ustawić wrzeciono w najwyższej pozycji koszenia, umieść pokrętła regulacyjne w górnym otworze (pozycja A) znajdującym się z boku ramy kosiarki wrzecionowej.

4. Aby ustawić wrzeciono w najniższej pozycji koszenia, umieść pokrętła regulacyjne w dolnym otworze (pozycja B) znajdującym się z boku ramy.
5. Inne wysokości koszenia uzyskuje się, przesuwając pokrętła regulacyjne do ustawień pomiędzy pozycją najwyższą i najniższą.
   Regulacja wysokości w 4 pozycjach:
   1. Niska: 0,47 cala (12 mm)
   2. Średnia: 0,94 cala (24 mm)
   3. Średnia: 1,34 cala (34 mm)
   4. Wysoka: 1,57 cala (40 mm)
      Tolerancja wysokości koszenia wynosi +/- 0,12 cala (3 mm).
6. Wyrównaj strzałkę wskazującą ścieżkę koszenia z poprzednio skoszoną ścieżką.
   UWAGA: Szerokość rzeczywistego cięcia kosiarki wrzecionowej jest wskazana poniżej. Nie używaj kół kosiarki jako punktu odniesienia dla linii cięcia trawy.


Zapewnienie czystego cięcia

Stalowe ostrza są bardzo ostre. Aby uniknąć obrażeń, nie dotykaj ostrzy podczas dokonywania regulacji. Może dojść do niewspółosiowości ostrzy, co często wynika z ostrzy, które są zbyt luźne lub zbyt mocno dokręcone. Może to spowodować nierówne cięcie lub trudności w pchaniu kosiarki.

1. Umieść kosiarkę na płaskiej powierzchni. Zdejmij uchwyty i kosz na trawę. Obróć wrzeciono kosiarki do góry nogami, aby odsłonić listwę tnącą.
2. Używając jednego z dwudziestu dostarczonych kawałków papieru, włóż jeden z tych kawałków papieru między listwę tnącą a ostrza wrzeciona, a następnie powoli obracaj kołem ręcznie.

3. Wszystkie ostrza powinny równomiernie przecinać papier na całej długości listwy tnącej, podczas gdy wrzeciono obraca się płynnie.
4. Jeśli kosiarka przecina papier przerywanie, użyj klucza imbusowego, aby dokręcić śrubę regulacyjną najbliżej miejsca, w którym zaobserwowano przerywane cięcie. Dokręć śrubę na odpowiednim końcu listwy tnącej, obracając ją zgodnie z ruchem wskazówek zegara o około 1/8 obrotu, aż ostrza wrzeciona zetkną się.

5. Jeśli poruszanie kołem ręcznie podczas regulacji ostrzy wrzeciona stanie się zbyt trudne, poluzuj nieco śrubę regulacyjną, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara. Ponownie przetestuj z nowym kawałkiem papieru, aby sprawdzić prawidłowe działanie cięcia.
6. Dokonaj tej samej regulacji na drugim końcu listwy tnącej.

Obie śruby regulacyjne powinny być napięte podczas ostatecznej regulacji. Nie dokręcaj zbyt mocno śrub regulacyjnych, ponieważ może to uszkodzić listwę tnącą.

UWAGA: W razie pytań prosimy o kontakt z działem obsługi klienta Snow Joe Sun Joe pod numerem 1-866-SNOWJOE (1-866-766-9563) w celu uzyskania pomocy.

Porady dotyczące koszenia

Przestrzegaj zasady 1/3

Zasada 1/3 jest kluczem do przyjemnego koszenia i zdrowego trawnika.

1. Należy regularnie kosić trawnik, przynajmniej raz w tygodniu w okresie wegetacyjnym.
2. Kieruj się obserwacją trawnika i uważaj, aby nie usuwać więcej niż 1/3 całkowitej wysokości darni podczas jednej sesji koszenia i nigdy więcej niż 1 cal na raz.

3. Przestrzeganie tej zasady pobudzi wzrost korzeni darni, utrzyma jej zdrowie i zachęci do naturalnej zdolności wypierania niechcianych chwastów.

Wysoka trawa wymaga stopniowego koszenia

1. W przypadku bardzo wysokiej trawy ustaw wysokość koszenia na maksymalne ustawienie kosiarki podczas pierwszego przejazdu, a następnie ustaw ją na żądaną wysokość i koś drugi lub trzeci raz.

2. Usuwanie zbyt dużej wysokości darni, zwłaszcza w upale lata, może spowodować szok korzeniowy i osłabić trawnik; obniżanie wysokości poprzez kolejne koszenie przez dwa lub więcej dni może uniknąć tego uszkodzenia i utrzymać zdrowie darni.
3. Jeśli trawnik jest przerośnięty (do wysokości powyżej 4 cali), może być konieczne użycie kosy spalinowej w celu usunięcia nadmiaru masy darni przed wznowieniem koszenia na normalnych wysokościach.

UWAGA: Nie przykrywaj powierzchni trawy grubą warstwą skoszonej trawy. Rozważ użycie systemu zbierania trawy i założenie kompostownika.

Pielęgnacja i konserwacja

1. Minimalna pielęgnacja jest wymagana, aby zapewnić płynne działanie kosiarki.
2. Aby uniknąć uszkodzenia kosiarki lub ostrzy tnących, należy dbać o to, aby obszar koszenia był wolny od zanieczyszczeń.
3. Aby uzyskać najlepsze rezultaty, regularnie smaruj powierzchnie tnące kosiarki, wał osi bębna tnącego i koła.

Ostrzenie ostrzy tnących

1. Rozprowadź cienką warstwę pasty docierającej na przedniej krawędzi ostrzy bębna.
2. Wyreguluj listwę tnącą tak, aby ostrze miało lekki, ale pewny kontakt na całej szerokości listwy tnącej.

Nie dokręcaj zbyt mocno śrub regulacyjnych, ponieważ może to uszkodzić listwę tnącą. Dokręć obie śruby podczas ostatecznej regulacji.

3. Obracaj ostrza bębna, aż przednia krawędź ostrza listwy tnącej zostanie wypolerowana.

Usuń wszelkie pasty szlifierskie lub zanieczyszczenia z ostrza listwy tnącej, ostrza bębna, zębników i zapadek.

UWAGA: Używaj przemysłowej lub zaworowej pasty docierającej o ziarnistości od 100 do 240. Nasmaruj oś i zębnik cienką warstwą smaru do łożysk kół.

Czyszczenie i przechowywanie

1. Przed przechowywaniem dokładnie wyczyść obudowę urządzenia miękką szczotką i szmatką. Nie używaj wody, rozpuszczalników ani środków do polerowania.
2. Obróć kosiarkę na bok, aby wyczyścić obszar ostrza.

Nie wkładaj rąk do wnętrza lub w pobliże obszaru cięcia. Jeśli skoszona trawa jest zbita w obszarze ostrza, usuń ją za pomocą drewnianego lub plastikowego narzędzia czyszczącego odpowiedniego do czyszczenia ostrzy.

3. Przechowuj kosiarkę w suchym miejscu. Nie umieszczaj innych przedmiotów na kosiarce podczas przechowywania.

Wskazówki dotyczące konserwacji

Kosiarki bębnowe są stosunkowo mało wymagające w konserwacji. Aby zapewnić równomierne cięcie, postępuj zgodnie z poniższymi instrukcjami:

• Zawsze utrzymuj prawidłowo wyregulowaną listwę tnącą. Dalsze wskazówki znajdują się w instrukcji obsługi.
• Regularnie czyść i smaruj krawędzie tnące lekkim olejem w sprayu.

Kosiarki bębnowe mają trudności z koszeniem wysokich chwastów, takich jak mniszki lekarskie, i często je wyginają, zamiast ciąć. Koś często, aby temu zapobiec.

Serwis i wsparcie

Jeśli Twoja ręczna kosiarka bębnowa Sun Joe wymaga serwisu lub konserwacji, zadzwoń do centrum obsługi klienta Snow Joe + Sun Joe pod numer 1-866-SNOWJOE (1-866-766-9563).

Numer modelu i numer seryjny

Kontaktując się z firmą lub zamawiając części zamienne, należy podać numer modelu i numer seryjny produktu. Znajdują się one na naklejce przymocowanej do obudowy lub uchwytu kosiarki bębnowej z koszem na trawę. Przepisz te numery w poniższe miejsce.

© 2021 by Snow Joe , LLC
Wszelkie prawa zastrzeżone. Oryginalne instrukcje.
