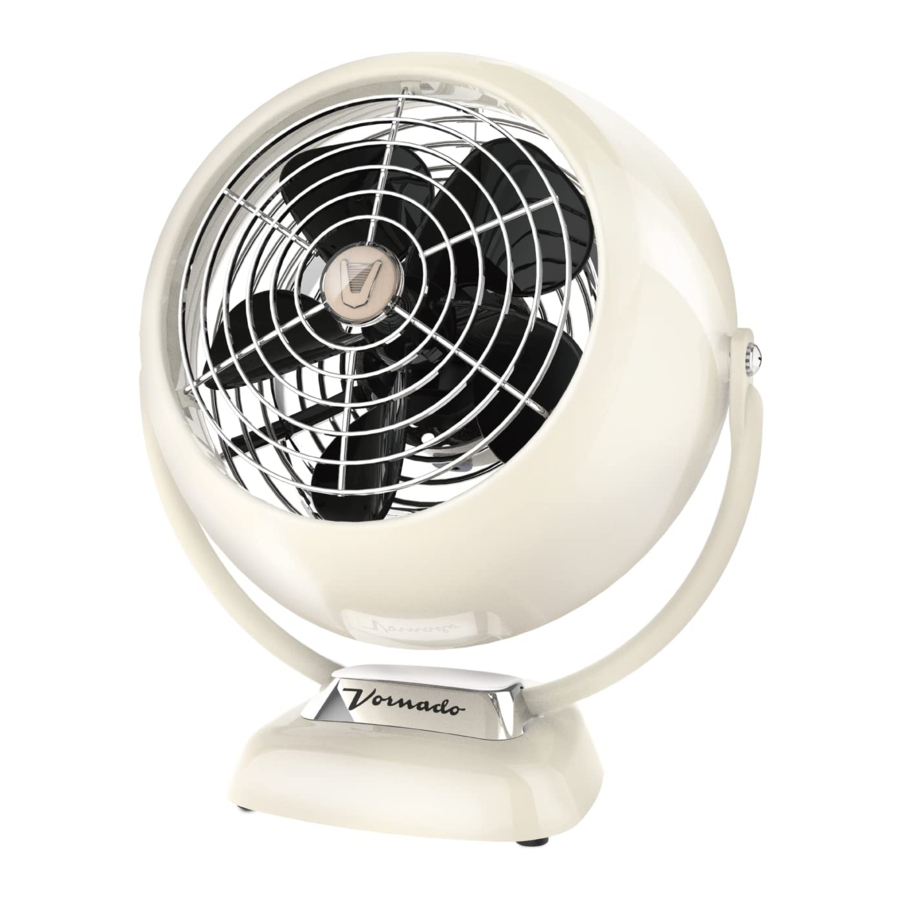

Vornado VFANJR, VFAN, VFANSR, VFANSRP Instrukcja obsługi

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Niniejsza instrukcja obsługi i wszelkie dodatkowe wkładki są uważane za część produktu. Zawierają ważne informacje dotyczące bezpieczeństwa, użytkowania i utylizacji. Przed użyciem produktu należy zapoznać się ze wszystkimi instrukcjami obsługi i bezpieczeństwa. Prosimy zachować wszystkie dokumenty do wykorzystania w przyszłości i przekazać je wraz z produktem każdemu przyszłemu właścicielowi. Zobacz www.vornado.com/circulatorsmanuals, aby wyświetlić, pobrać i wydrukować najnowszą wersję tych instrukcji.

PRZEZNACZENIE:
Ten produkt jest przeznaczony do cyrkulacji powietrza wyłącznie w pomieszczeniach mieszkalnych w Stanach Zjednoczonych. Ten produkt (tylko model VFANSRP) jest przeznaczony wyłącznie do użytku podłogowego. Ten produkt nie jest przeznaczony do użytku komercyjnego lub przemysłowego. Producent nie ponosi odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieautoryzowanym użytkowaniem lub modyfikacją produktu. Nieprzestrzeganie tych wskazówek spowoduje unieważnienie gwarancji na produkt.

Ryzyko dla dzieci i osób niepełnosprawnych
Podczas instalacji, obsługi, czyszczenia i konserwacji tego produktu wymagany jest nadzór dzieci w wieku 12 lat i młodszych oraz osób o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych. Należy pilnować dzieci, aby nie bawiły się urządzeniem, jego częściami i materiałami opakowaniowymi.

OSTRZEŻENIE DOTYCZĄCE INSTALACJI

Aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała, należy przestrzegać następujących zasad:

• Umieść ten produkt z dala od zasłon, draperii, obrusów i innych tkanin, ponieważ mogą one zostać wciągnięte do produktu, uszkodzić silnik i/lub spowodować pożar.
• Żadna część tego produktu (urządzenie, przewód zasilający, wtyczka, opakowanie itp.) nie powinna być umieszczana w pobliżu pieców, kominków, kuchenek lub innych źródeł ciepła o wysokiej temperaturze. Nie używaj tego produktu w oknie, na nierównej lub niestabilnej powierzchni lub w pobliżu wody.
• Urządzenie, zasilacz, przewód zasilający i wtyczka nie mogą mieć kontaktu z wodą. Nie używaj tego produktu na mokrych powierzchniach. Nie używaj tego produktu w wannie lub pod prysznicem ani nie umieszczaj produktu w miejscu, w którym może wpaść do wanny, pralni, basenu lub innego pojemnika z wodą. Nie używaj tego produktu na zewnątrz ani nie wystawiaj go na działanie warunków atmosferycznych.
• Nie układaj przewodu pod wykładziną. Nie przykrywaj przewodu dywanikami, chodnikami lub podobnymi pokryciami. Nie układaj przewodu pod meblami lub urządzeniami. Ułóż przewód z dala od obszaru ruchu i tam, gdzie nie będzie można się o niego potknąć. Przewód nie powinien zwisać z krawędzi blatów ani być umieszczony w miejscu, w którym może zostać ściśnięty lub zamknięty w drzwiach. Umieść urządzenie w pobliżu łatwo dostępnego gniazdka, aby można było szybko odłączyć produkt w sytuacji awaryjnej.

OSTRZEŻENIE DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA

Aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała, należy przestrzegać następujących zasad:

•
  Aby zmniejszyć prawdopodobieństwo przeciążenia obwodu, pożaru i porażenia prądem, nie używaj urządzenia z półprzewodnikowym regulatorem prędkości, takim jak ściemniacz.
• Nie używaj wentylatora z uszkodzonym przewodem lub wtyczką. Wyrzuć wentylator lub zwróć go do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy.
• Nie używaj urządzenia, jeśli zostało upuszczone lub uszkodzone. Nie używaj tego produktu, jeśli ma uszkodzony przewód zasilający lub wtyczkę. Aby uniknąć ryzyka porażenia prądem, nie próbuj naprawiać ani wymieniać części. Można używać tylko oryginalnych części zamiennych. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowane osoby, aby uniknąć zagrożenia. Skontaktuj się z Vornado Consumer Service pod numerem 1-800-234-0604 (telefon) lub consumerservice@vornado.com (e-mail), aby uzyskać dalsze instrukcje dotyczące wymiany i naprawy.
• Przed podłączeniem przewodu zasilającego do gniazdka elektrycznego upewnij się, że wszystkie informacje elektryczne na etykiecie znamionowej, w tym napięcie, są zgodne z zasilaniem gniazdka.
• Nie siadaj ani nie stawaj na produkcie.
• Nigdy nie używaj przewodu jako uchwytu ani w inny sposób nie szarp, nie napinaj ani nie rozciągaj przewodu zasilającego.
• Gdy produkt jest podłączony do prądu, nie wkładaj ani nie dopuszczaj do przedostawania się ciał obcych do żadnego otworu wejściowego lub wyjściowego, ponieważ może to spowodować ryzyko porażenia prądem lub pożaru, lub uszkodzenie produktu.
• Luźne dopasowanie między gniazdkiem ściennym (gniazdem) a wtyczką może spowodować przegrzanie i zniekształcenie wtyczki. Zaprzestań używania produktu w tym gniazdku. Skontaktuj się z wykwalifikowanym elektrykiem w celu wymiany luźnych lub zużytych gniazdek.
• To urządzenie ma spolaryzowaną wtyczkę (jeden bolec jest szerszy od drugiego). Aby zmniejszyć ryzyko porażenia prądem, ta wtyczka jest przeznaczona do wkładania do spolaryzowanego gniazdka tylko w jeden sposób. Jeśli wtyczka nie pasuje całkowicie do gniazdka, odwróć wtyczkę. Jeśli nadal nie pasuje, skontaktuj się z wykwalifikowanym elektrykiem. Nie próbuj omijać tego zabezpieczenia.
• Przed przenoszeniem, zmianą położenia, serwisowaniem, czyszczeniem i gdy nie jest używany, użyj elementów sterujących produktu, aby wyłączyć zasilanie, a następnie odłącz go od zasilania. Aby odłączyć od gniazdka, chwyć i pociągnij tylko za wtyczkę. Wyłącz również zasilanie i odłącz urządzenie od zasilania, jeśli produkt będzie pozostawiony bez nadzoru przez dłuższy czas lub podczas burzy z wyładowaniami elektrycznymi.

OSTRZEŻENIE DOTYCZĄCE SERWISOWANIA

Aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała, należy przestrzegać następujących zasad:

• Czyść produkt regularnie, tylko zgodnie z instrukcjami zawartymi w niniejszej instrukcji. Przed czyszczeniem wyłącz zasilanie produktu i odłącz go od zasilania. Do czyszczenia nie używaj benzyny, rozcieńczalników, rozpuszczalników, amoniaku ani innych chemikaliów. Zapoznaj się z instrukcjami CZYSZCZENIA.
• Nie otwieraj obudowy urządzenia, gdy produkt jest podłączony do prądu. Aby uniknąć ryzyka porażenia, wszelkie czynności serwisowe i/lub naprawy muszą być wykonywane przez autoryzowane centrum serwisowe Vornado.
• Ten produkt wykorzystuje zabezpieczenie przed przeciążeniem (bezpiecznik). Przepalony bezpiecznik wskazuje na przeciążenie lub zwarcie. Jeśli bezpiecznik się przepali, odłącz produkt od gniazdka. Wymień bezpiecznik zgodnie z instrukcjami serwisowania użytkownika (postępuj zgodnie z oznaczeniem produktu, aby uzyskać odpowiednią wartość znamionową bezpiecznika) i sprawdź produkt. Jeśli wymieniony bezpiecznik się przepali, może występować zwarcie, a produkt należy wyrzucić lub zwrócić do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy.

INSTRUKCJE SERWISOWANIA UŻYTKOWNIKA

1. Za pomocą elementów sterujących produktu wyłącz urządzenie.
2. Chwyć wtyczkę (nie przewód) i odłącz ją od gniazdka.
3. Ryzyko pożaru. Wymień bezpiecznik tylko na bezpiecznik 2,5 A, 125 V zatwierdzony przez Vornado Consumer Service. Aby uzyskać autoryzowany bezpiecznik zamienny, skontaktuj się z Vornado Consumer Service.
4. Po otrzymaniu zamiennika użyj małego płaskiego śrubokręta, aby odsunąć pokrywę bezpiecznika (znajdującą się na wtyczce) (rys. A).

5. Wyjmij bezpiecznik, używając śrubokręta, aby delikatnie podważyć każdy koniec bezpiecznika (rys. B).

6. Zainstaluj bezpiecznik zamienny, używając śrubokręta, aby delikatnie wcisnąć każdy metalowy koniec bezpiecznika do gniazda jeden po drugim. Nie naciskaj na środek bezpiecznika — jest on delikatny i może pęknąć.
7. Zasuń pokrywę bezpiecznika za pomocą śrubokręta. Po zamknięciu pokrywa powinna całkowicie pasować do wtyczki. Żadna część pokrywy nie powinna wystawać (rys. C).

8. Podłącz urządzenie do gniazdka i włącz zasilanie.
9. Jeśli wymieniony bezpiecznik się przepali, może występować zwarcie, a produkt należy wyrzucić lub zwrócić do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy.

Ryzyko pożaru. Nie wymieniaj wtyczki. Zawiera urządzenie zabezpieczające (bezpiecznik, AFCI, LCDI), którego nie należy usuwać. Wyrzuć produkt, jeśli wtyczka jest uszkodzona.
ZACHOWAJ TE INSTRUKCJE

CECHY I ZALETY

PODWÓJNE DYFUZORY POWIETRZA (TWIN AIR CONES)		Dyfuzory wlotowe kierują powietrze do najbardziej wydajnych części łopatek śmigła.
ŁOPATKI ŚMIGŁA O DUŻYM SKOKU (DEEP-PITCHED PROPELLER BLADES)		Łopatki śmigła o dużym skoku "wgryzają się" i cyrkulują więcej powietrza.
DZIAŁANIE TORNADA POWIETRZNEGO (VORTEX TORNADO ACTION)		Podwójne dyfuzory wtryskowe i mocne łopatki powodują spiralne ruch powietrza, dzięki czemu dociera ono dalej niż w przypadku typowych wentylatorów.
WIELE PRĘDKOŚCI (MULTIPLE SPEEDS)		Dla pełnej elastyczności działania, Vornado zapewnia tyle powietrza, ile potrzebujesz. VFANJR oferuje dwie prędkości; VFAN, VFANSR, VFANSRP trzy prędkości.
GŁOWICA Z PEŁNYM Zakresem RUCHU (FULL ACTION PIVOT HEAD)		Kieruj przepływem powietrza dotykiem palców dzięki łatwej w regulacji głowicy.
BEZPIECZNA I CICHA KONSTRUKCJA (SAFE and QUIET DESIGN)		Wszystkie ruchome części są zamknięte dla bezpieczeństwa i ciszy.
REGULOWANA WYSOKOŚĆ (ADJUSTABLE HEIGHT) (Tylko model VFANSRP)		W pełni regulowany stojak, który można regulować w zakresie od 42" do 55" wysokości.

Cyrkulacja w całym pomieszczeniu (Circulate All Over the Room)

Vornado cyrkuluje całe powietrze w pomieszczeniu, dzięki czemu każdy czuje się komfortowo. Powietrze w ruchu wydaje się chłodniejsze niż powietrze stojące. Zapewniając cyrkulację w całym pomieszczeniu, Vornado pozwala podkręcić termostat bez poświęcania komfortu.

MONTAŻ I REGULACJA PODSTAWY

TYLKO MODEL VFANSRP (PODSTAWA VFAN SR) — WYMAGANY KLUCZ SZEŚCIOKĄTNY (W ZESTAWIE)


Przewód zasilający jest wstępnie przeciągnięty przez górny i dolny słupek. Aby uniknąć uszkodzenia przewodu zasilającego, należy zachować ostrożność podczas wyjmowania

Aby szybko zmontować, wykonaj następujące kroki:

1. Połóż karton na boku na dywanie lub innej miękkiej powierzchni i delikatnie wysuń cyrkulator i wszystkie elementy opakowania. Usuń wszystkie opakowania i odłóż na bok.


2. Umieść głowicę cyrkulatora skierowaną w dół na miękkiej powierzchni. Wyrównaj głowicę cyrkulatora, górny słupek i dolny słupek. Upewnij się, że przewód nie jest splątany i może się swobodnie poruszać wewnątrz słupków.


3. Wsuń dolny słupek na górny słupek. Używając dołączonego klucza sześciokątnego, obracaj w kierunku przeciwnym do ruchu wskazówek zegara, aby wyjąć krótką śrubę ustalającą z tulei. Wsuń tuleję na dolny słupek, aż się zatrzyma. Sprawdź, czy otwory w tulei i słupku są wyrównane. Wymień krótką śrubę ustalającą i dokręć zgodnie z ruchem wskazówek zegara za pomocą klucza sześciokątnego. Aby uniknąć uszkodzenia produktu, upewnij się, że krótka śruba ustalająca jest w pełni wyrównana i połączona z otworem w dolnym słupku.


4. Ustaw żądaną długość słupka i obróć śrubę radełkowaną tulei zgodnie z ruchem wskazówek zegara, aby zabezpieczyć oba słupki razem.


5. Włóż górną część górnego słupka w zagłębienie na spodzie nakładki jarzma. Użyj klucza sześciokątnego, aby dokręcić długą śrubę ustalającą z tyłu nakładki jarzma.


6. Gdy cyrkulator nadal spoczywa na miękkiej powierzchni, włóż dolny słupek w zagłębienie na górze podstawy. Od spodu podstawy całkowicie dokręć śrubę radełkowaną, aby zabezpieczyć.



7. Podpierając jedną ręką głowicę cyrkulatora, a drugą ręką słupek, podnieś VFANSRP (podstawa VFAN SR) do pozycji pionowej.

Aby wyregulować wysokość cyrkulatora:

Uwaga: Przed regulacją wysokości sprawdź, czy przewód zasilający nie jest splątany i może się swobodnie poruszać.

1. Podeprzyj głowicę cyrkulatora jedną ręką. Drugą ręką poluzuj śrubę radełkowaną.
2. Ustaw słupek na żądaną wysokość i zabezpiecz w pozycji, dokręcając śrubę radełkowaną.

Uwaga: Po wyregulowaniu wysokości upewnij się, że śruba radełkowana jest całkowicie dokręcona, aby głowica cyrkulatora nie spadła.

CZYSZCZENIE

Ponieważ cyrkulator powietrza przemieszcza znaczną ilość powietrza, będzie wymagał regularnego czyszczenia. Aby uniknąć ryzyka pożaru, porażenia prądem lub obrażeń ciała, odłącz urządzenie przed rozpoczęciem jakichkolwiek czynności związanych z czyszczeniem.

Aby wyczyścić pokrywę silnika i żebra wlotowe: Użyj zwykłego odkurzacza domowego. Nie używaj wody do czyszczenia tych części cyrkulatora powietrza.
Aby wyczyścić kratkę: Zdejmij kratkę (patrz instrukcje ZDEJMOWANIA KRATKI) i odkurz lub umyj łagodnym mydłem do naczyń. Nie wkładaj kratki do zmywarki. Nadmierne ciepło może usunąć powłokę.

Aby wyczyścić łopatkę: Przetrzyj wilgotną szmatką. Jeśli cyrkulator powietrza jest używany w tłustym środowisku, takim jak kuchnia, może być konieczne użycie łagodnego mydła lub zwykłego środka czyszczącego do użytku domowego. Nie używaj rozpuszczalników.
Aby wyczyścić podstawę: Przetrzyj wilgotną szmatką.

ZDEJMOWANIE KRATKI

DLA WSZYSTKICH MODELI VFAN
Wymagany śrubokręt.


Aby zmniejszyć ryzyko porażenia prądem i obrażeń ciała, odłącz cyrkulator przed zdjęciem kratki.

Wskazówka: Aby zapobiec zarysowaniom, delikatnie owiń końcówkę płaskiego śrubokręta miękką szmatką.

Umieść płaski śrubokręt na skośnej części zaczepu wspornika kratki (jak pokazano) i naciśnij na zewnątrz, aby umożliwić zwolnienie drutu kratki z zaczepu wspornika. Powtórz na drugim i trzecim zaczepie wspornika kratki. Aby ponownie zainstalować, umieść końce drutu kratki w zaczepach wspornika, użyj płaskiego śrubokręta, aby wygiąć zaczepy wspornika z powrotem, aby umożliwić zatrzaśnięcie kratki na swoim miejscu. Upewnij się, że wszystkie trzy końce drutu kratki są połączone.

ZDEJMOWANIE ŁOPATKI

DLA MODELI VFANJR
Wymagany śrubokręt.


Aby zmniejszyć ryzyko porażenia prądem i obrażeń ciała, odłącz cyrkulator przed zdjęciem łopatki.

Możliwe jest zdjęcie łopatki, jeśli coś przypadkowo owinie się wokół wału silnika.

VFAN JR: Zdejmij nakładkę łopatki, wbijając śrubokręt owinięty szmatką pod nakładkę łopatki. Następnie zdejmij nakrętkę, obracając ją zgodnie z ruchem wskazówek zegara, a następnie zdejmij podkładkę. Wyciągnij łopatkę wentylatora prosto z wału (rys. 1). Podczas wymiany łopatka może być założona na wał tylko w jeden sposób. Wciśnij łopatkę do końca na wał, aż do oporu. Nie używaj młotka, ponieważ może to spowodować uszkodzenie łożyska. Załóż podkładkę, nakrętkę, a następnie po prostu wciśnij nakładkę łopatki na miejsce, aby zabezpieczyć.

VFAN, VFAN SR, VFAN SR Pedestal: Odkręć nakładkę łopatki zgodnie z ruchem wskazówek zegara (rys. 2). Następnie wyciągnij łopatkę prosto z wału (rys. 3). Podczas wymiany łopatka może być założona na wał tylko w jeden sposób. Wciśnij łopatkę do końca na wał, aż do oporu. Nie używaj młotka, ponieważ może to spowodować uszkodzenie łożyska. Załóż nakładkę łopatki.

ROZWIĄZYWANIE PROBLEMÓW
