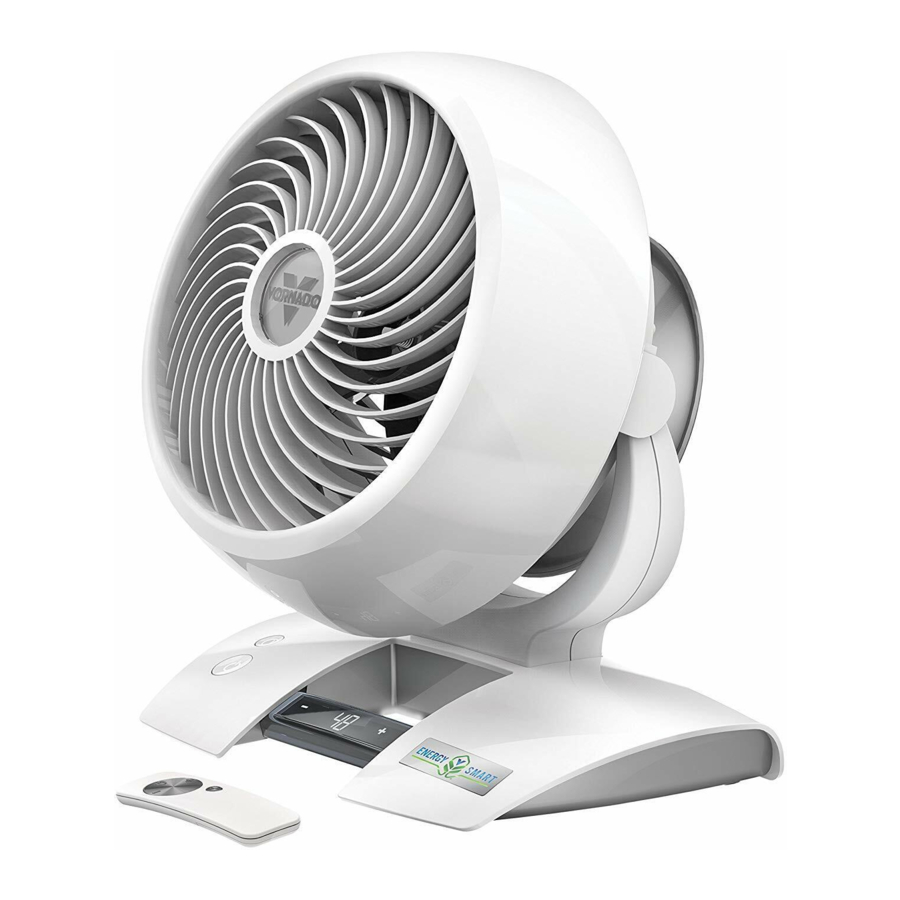

Vornado 5303DC, 6303DC, 6803DC - Instrukcja obsługi cyrkulatora powietrza

INSTRUKCJE BEZPIECZEŃSTWA

ZAMIERZONE UŻYCIE

Ten produkt jest przeznaczony do cyrkulacji powietrza wyłącznie w pomieszczeniach mieszkalnych w Stanach Zjednoczonych i Kanadzie. Ten produkt nie jest przeznaczony do użytku komercyjnego lub przemysłowego. Producent nie ponosi odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieautoryzowanym użytkowaniem lub modyfikacją produktu. Nieprzestrzeganie tych instrukcji spowoduje unieważnienie gwarancji na produkt.

Ryzyko dla dzieci i osób z upośledzeniem
Podczas instalacji, obsługi, czyszczenia i konserwacji tego produktu przez dzieci w wieku 12 lat i młodszych oraz osoby o obniżonych zdolnościach fizycznych, sensorycznych lub umysłowych wymagany jest nadzór. Należy pilnować dzieci, aby nie bawiły się urządzeniem, jego częściami i materiałami opakowaniowymi.

Ryzyko poparzenia chemicznego. Baterie należy przechowywać z dala od dzieci.

NOWE I ZUŻYTE BATERIE NALEŻY PRZECHOWYWAĆ Z DALA OD DZIECI. Ten produkt zawiera litową baterię pastylkową/monetową. Połknięcie lub dostanie się do organizmu nowej lub zużytej litowej baterii pastylkowej/monetowej może spowodować poważne oparzenia wewnętrzne i doprowadzić do śmierci w ciągu zaledwie 2 godzin. Zawsze całkowicie zabezpieczaj komorę baterii. Jeśli komora baterii nie zamyka się szczelnie, przestań używać produktu, wyjmij baterie i przechowuj je z dala od dzieci. Jeśli uważasz, że baterie mogły zostać połknięte lub umieszczone w jakiejkolwiek części ciała, natychmiast zgłoś się do lekarza. W USA zadzwoń do National Poison Control Center pod numer 1-800-222-1222 lub 202-625-3333. W Kanadzie zadzwoń pod numer 416-813-5900.

OSTRZEŻENIE DOTYCZĄCE INSTALACJI

Aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała, należy przestrzegać następujących zasad:

• Umieść ten produkt z dala od zasłon, draperii, obrusów i innych tkanin, ponieważ mogą one zostać wciągnięte do produktu, uszkodzić silnik i/lub spowodować pożar.
• Żadna część tego produktu (urządzenie, przewód zasilający, wtyczka, opakowanie itp.) nie powinna być umieszczana w pobliżu pieców, kominków, kuchenek lub innych źródeł ciepła o wysokiej temperaturze. Nie używaj tego produktu w oknie, na nierównej lub niestabilnej powierzchni lub w pobliżu wody.
• Urządzenie, zasilacz, przewód zasilający i wtyczka nie mogą mieć kontaktu z wodą. Nie używaj tego produktu na mokrych powierzchniach. Nie używaj tego produktu w wannie lub pod prysznicem ani nie umieszczaj produktu w miejscu, w którym może wpaść do wanny, pralni, basenu lub innego pojemnika z wodą. Nie używaj tego produktu na zewnątrz ani nie wystawiaj go na działanie warunków atmosferycznych lub elementów.
• Nie prowadź przewodu pod wykładziną. Nie przykrywaj przewodu dywanikami, chodnikami lub podobnymi pokryciami. Nie prowadź przewodu pod meblami lub urządzeniami. Ułóż przewód z dala od obszaru ruchu i w miejscu, w którym nikt się o niego nie potknie. Przewód nie powinien zwisać z krawędzi blatów ani być umieszczony w miejscu, w którym może zostać zaciśnięty lub zamknięty w drzwiach. Umieść urządzenie w pobliżu łatwo dostępnego gniazdka, aby można je było szybko odłączyć w sytuacji awaryjnej.

OSTRZEŻENIE DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA

Aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała, należy przestrzegać następujących zasad:

•
  Aby zmniejszyć prawdopodobieństwo przeciążenia obwodu, pożaru i porażenia prądem, nie używaj urządzenia z półprzewodnikowym regulatorem prędkości, takim jak przełącznik ściemniacza.
• Nie używaj wentylatora z uszkodzonym przewodem lub wtyczką. Wyrzuć wentylator lub zwróć go do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy.
• Nie używaj urządzenia, jeśli zostało upuszczone lub uszkodzone. Nie używaj tego produktu, jeśli ma uszkodzony przewód zasilający lub wtyczkę. Aby uniknąć ryzyka porażenia prądem, nie próbuj naprawiać ani wymieniać części. Można używać tylko oryginalnych części zamiennych. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta, jego agenta serwisowego lub podobnie wykwalifikowane osoby, aby uniknąć zagrożenia. Skontaktuj się z działem obsługi klienta Vornado pod numerem 1-800-234-0604 (telefon) lub consumerservice@vornado.com (e-mail), aby uzyskać dalsze instrukcje dotyczące wymiany i naprawy.
• Ryzyko pożaru. Twoje urządzenie może być wyposażone w odłączany zasilacz lub przewód/wtyczkę z urządzeniem zabezpieczającym, takim jak bezpiecznik. Używaj tylko dostarczonego przewodu zasilającego i wtyczki. Odłączany zewnętrzny zasilacz i przewód nie mają części wymienianych przez użytkownika.
• Przed podłączeniem przewodu zasilającego do gniazdka elektrycznego upewnij się, że wszystkie informacje elektryczne na etykiecie znamionowej, w tym napięcie, są zgodne z zasilaniem gniazdka.
• Nie siadaj ani nie stawaj na produkcie.
• Nigdy nie używaj przewodu jako uchwytu ani w inny sposób nie szarp, nie napinaj ani nie rozciągaj przewodu zasilającego.
• Gdy produkt jest podłączony do prądu, nie wkładaj ani nie dopuszczaj do przedostania się ciał obcych do żadnego otworu wejściowego lub wyjściowego, ponieważ może to spowodować ryzyko porażenia prądem lub pożaru, lub uszkodzenie produktu.
• Luźne dopasowanie między gniazdkiem ściennym (gniazdem) a wtyczką może spowodować przegrzanie i zniekształcenie wtyczki. Zaprzestań używania produktu w tym gniazdku. Skontaktuj się z wykwalifikowanym elektrykiem w celu wymiany luźnych lub zużytych gniazdek.
• To urządzenie (modele 5303DC, 6303DC tylko) ma spolaryzowaną wtyczkę (jeden bolec jest szerszy od drugiego). Aby zmniejszyć ryzyko porażenia prądem, ta wtyczka jest przeznaczona do wkładania tylko w jeden sposób do spolaryzowanego gniazdka. Jeśli wtyczka nie pasuje całkowicie do gniazdka, odwróć wtyczkę. Jeśli nadal nie pasuje, skontaktuj się z wykwalifikowanym elektrykiem. Nie próbuj omijać tego zabezpieczenia.
• Przed przeniesieniem, zmianą położenia, serwisowaniem, czyszczeniem i gdy nie jest używany, użyj elementów sterujących produktu, aby wyłączyć zasilanie, a następnie odłącz go od zasilania. Aby odłączyć od gniazdka, chwyć i pociągnij tylko za wtyczkę. Wyłącz również zasilanie i odłącz urządzenie od zasilania, jeśli ma pozostać bez nadzoru przez dłuższy czas lub podczas burzy z wyładowaniami elektrycznymi.

OSTRZEŻENIE DOTYCZĄCE SERWISOWANIA

Aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała, należy przestrzegać następujących zasad:

• Czyść produkt regularnie, tylko zgodnie z instrukcjami zawartymi w niniejszej instrukcji. Przed czyszczeniem wyłącz zasilanie produktu i odłącz go od zasilania. Nie używaj benzyny, rozcieńczalników, rozpuszczalników, amoniaków ani innych chemikaliów do czyszczenia. Zapoznaj się z instrukcjami CZYSZCZENIA.
• Nie otwieraj obudowy urządzenia, gdy produkt jest podłączony do prądu. Aby uniknąć ryzyka porażenia, wszelkie czynności serwisowe i/lub naprawy muszą być wykonywane przez autoryzowane centrum serwisowe Vornado.
• Ten produkt (modele 5303DC, 6303DC tylko) wykorzystuje zabezpieczenie przed przeciążeniem (bezpiecznik). Przepalony bezpiecznik wskazuje na przeciążenie lub zwarcie. Jeśli bezpiecznik się przepali, odłącz produkt od gniazdka. Wymień bezpiecznik zgodnie z instrukcjami serwisowania użytkownika (postępuj zgodnie z oznaczeniem produktu, aby uzyskać prawidłową wartość znamionową bezpiecznika) i sprawdź produkt. Jeśli wymieniony bezpiecznik się przepali, może występować zwarcie i produkt należy wyrzucić lub zwrócić do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy.

Instrukcje serwisowania użytkownika

1. Za pomocą elementów sterujących produktu wyłącz urządzenie.
2. Chwyć za wtyczkę (nie za przewód) i odłącz ją od gniazdka.
3. Ryzyko pożaru. Wymień bezpiecznik tylko na bezpiecznik 2,5 A, 125 V zatwierdzony przez dział obsługi klienta Vornado. Aby uzyskać autoryzowany bezpiecznik zamienny, skontaktuj się z działem obsługi klienta Vornado.
4. Po otrzymaniu zamiennika użyj małego śrubokręta płaskiego, aby odsunąć pokrywę bezpiecznika (znajdującą się na wtyczce) (patrz rys. A).

5. Wyjmij bezpiecznik za pomocą śrubokręta, aby delikatnie podważyć każdy koniec bezpiecznika (patrz rys. B).

6. Zainstaluj bezpiecznik zamienny za pomocą śrubokręta, aby delikatnie wcisnąć każdy metalowy koniec bezpiecznika do gniazda jeden po drugim. Nie naciskaj na środek bezpiecznika — jest on delikatny i może pęknąć.
7. Zasuń pokrywę bezpiecznika za pomocą śrubokręta. Po zamknięciu pokrywa powinna całkowicie pasować do wtyczki. Żadna część pokrywy nie powinna wystawać (patrz rys. C).

8. Podłącz urządzenie do gniazdka i włącz zasilanie.
9. Jeśli wymieniony bezpiecznik się przepali, może występować zwarcie i produkt należy wyrzucić lub zwrócić do autoryzowanego serwisu w celu sprawdzenia i/lub naprawy.

Ryzyko pożaru. Nie wymieniaj wtyczki. Zawiera urządzenie zabezpieczające (bezpiecznik, AFCI, LCDI), którego nie należy usuwać. Wyrzuć produkt, jeśli wtyczka jest uszkodzona.

PIERWSZE KROKI

Instalacja głowicy cyrkulatora

(Tylko model 6803DC)
Nie wymaga narzędzi!

1. Delikatnie umieść głowicę cyrkulatora skierowaną w dół na miękkiej tkaninie, aby uniknąć zarysowań lub uszkodzeń urządzenia. Włóż przewód zasilający do górnej części słupka (A) i przeciągnij go przez dół (B). Wyrównaj przycisk zwalniania blokady (C) na głowicy cyrkulatora z otworem (D) znajdującym się na słupku. Wciśnij słupek na głowicę cyrkulatora, aż przycisk zwalniania blokady zatrzaśnie się na swoim miejscu.

Montaż podstawy

(Tylko model 6803DC)

1. Górny i dolny słupek są wstępnie zmontowane, a nakrętka mocująca (E) jest zabezpieczona na spodzie podstawy. Obróć nakrętkę mocującą w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zdjąć.
2. Nogi są zaprojektowane tak, aby pasowały do rowków (F) na spodzie nasadki podstawy. Zamontuj wszystkie nogi na słupku, a następnie załóż nakrętkę mocującą, obracając ją zgodnie z ruchem wskazówek zegara, aby zabezpieczyć wszystkie nogi na miejscu.

Zarządzanie przewodem

(Tylko modele 5303DC, 6303DC)

1. Owiń przewód wokół akceleratora powietrza, znajdującego się z tyłu urządzenia. Zabezpiecz przewód za pomocą trzech klipsów (G) umieszczonych na pozycjach godziny 2, 6 i 10.


Regulacja wysokości

(Tylko model 6803DC)

1. Przed regulacją wysokości cyrkulatora, podtrzymuj głowicę cyrkulatora jedną ręką. Użyj drugiej ręki, aby poluzować kołnierz regulacji wysokości, delikatnie obracając go w kierunku przeciwnym do ruchu wskazówek zegara.
2. Powoli podnieś lub opuść słupek na żądaną wysokość i zabezpiecz w pozycji, obracając kołnierz regulacyjny zgodnie z ruchem wskazówek zegara, aż będzie mocno dokręcony.


CECHY

KIERUNKOWY PRZEPŁYW POWIETRZA
Kieruj przepływ powietrza tam, gdzie chcesz.
OSZCZĘDZAJĄCY ENERGIĘ TIMER
Timer 1–12 godzin.
DOTYKOWE STEROWANIE (99 PRĘDKOŚCI)
Ustawienie prędkości dla każdego poziomu komfortu.
PILOT ZDALNEGO STEROWANIA
Wygoda na wyciągnięcie ręki.
ZARZĄDZANIE PRZEWODEM
Zintegrowany zwijacz przewodu.
KONSTRUKCJA PRZYJAZNA DLA PALCÓW
Odporny na ciekawe palce.
SILIKONOWE NÓŻKI
Nierysujące nóżki dla dodatkowej stabilności.

STEROWANIE

Tylko modele 5303DC, 6303DC

Tylko model 6803DC

1. Włóż wtyczkę przewodu zasilania DC do portu, który wystaje z dolnej części cyrkulatora.
2. Podłącz przewód zasilania AC do zasilacza.
3. Podłącz przewód zasilający do gniazdka elektrycznego.

   Uwaga: Zewnętrzny zasilacz może być lekko ciepły w dotyku podczas normalnej pracy.

JAK UŻYWAĆ

1. Dotknij aby włączyć (power on).
   Twój cyrkulator powraca do ostatniego zapisanego ustawienia pamięci.
2. Wybierz żądaną prędkość, naciskając -/+ . Naciśnij i przytrzymaj -/+, aby zwiększyć lub zmniejszyć prędkość w 5-stopniowych interwałach. Prędkość jest wskazywana przez liczbę wyświetlaną na wskaźniku prędkości/timera (Speed/ Timer Indicator Display).
3. Naciśnij aby aktywować timer. zaświeci się, a wskaźnik prędkości/timera (Speed/Timer Indicator Display) zacznie migać 0, aby wskazać tryb regulacji timera (Timer Adjustment Mode). W tym trybie wybierz ilość czasu w jednogodzinnych interwałach, naciskając -/+. Po trzech sekundach miganie ustaje, a wyświetlacz pokazuje godziny, wskazując, że timer jest ustawiony. Wyświetlacz powraca do ostatniej wybranej prędkości. Dotknij , aby szybko sprawdzić, ile godzin pozostało na timerze.
4. Aby dostosować timer, powtórz krok trzeci.
5. Aby anulować timer, powtórz krok trzeci i ustaw timer na 0.

ZARZĄDZANIE PRZEWODEM

1. Owiń przewód wokół akceleratora powietrza, znajdującego się z tyłu urządzenia. Zabezpiecz przewód za pomocą trzech klipsów umieszczonych na pozycjach godziny 2, 6 i 10.


PILOT ZDALNEGO STEROWANIA

Wymagany śrubokręt.
Pilot zdalnego sterowania cyrkulatora zawiera (1) baterię pastylkową 3V CR2032. Bateria jest fabrycznie zainstalowana. Usuń pasek zabezpieczający baterię przed pierwszym użyciem.

1. Do wymiany baterii pilot wymaga jednej baterii pastylkowej 3V CR2032. Zawsze używaj baterii o odpowiednim rozmiarze i jakości do tego produktu.
2. Aby wymienić baterię, otwórz pokrywę baterii z tyłu pilota (będziesz musiał poluzować małą śrubkę na pokrywie za pomocą śrubokręta krzyżakowego nr 1). W razie potrzeby wyczyść styki baterii, a także styki urządzenia przed instalacją baterii. Usuń wszelkie plastikowe zabezpieczenia z baterii i umieść ją w pilocie stroną + skierowaną na zewnątrz. Upewnij się, że bateria jest prawidłowo zainstalowana z uwzględnieniem biegunowości. Załóż pokrywę baterii i wkręć śrubę.

Uwaga: Wyjmij baterię z pilota, gdy nie jest używany przez dłuższy czas, i zawsze natychmiast usuwaj rozładowaną baterię i wymieniaj ją na nową. Nie przechowuj rozładowanej baterii w pilocie.
Funkcje pilota są takie same jak panelu sterowania na cyrkulatorze.
Pilot wymaga bezpośredniej ścieżki, aby sygnał mógł być odebrany przez cyrkulator. Skieruj pilot na panel wyświetlacza, aby uzyskać najlepszy odbiór.

Ten produkt zawiera baterię guzikową. Połknięcie może spowodować poważne obrażenia lub śmierć w ciągu zaledwie 2 godzin. Natychmiast zasięgnij porady lekarza.

DEMONTAŻ KRATKI I ŁOPATKI

Wymagany śrubokręt.

Aby zmniejszyć ryzyko porażenia prądem i obrażeń ciała, odłącz cyrkulator od zasilania przed zdjęciem kratki lub łopatki.

ZDEJMOWANA KRATKA

1. Używając śrubokręta krzyżakowego, zdejmij kratkę, odkręcając 4 śruby znajdujące się wzdłuż obwodu kratki wlotowej na pozycjach godziny 2, 5, 7 i 10. Spowoduje to zwolnienie kratki. Aby ponownie zamocować, ustaw kratkę tak, aby logo na środku kratki było proste. Wyrównaj kołek ustalający, aby ponownie podłączyć kratkę. Po wyrównaniu wymień śruby.

2. Odkurz lub umyj łagodnym mydłem do naczyń. Nie umieszczaj kratki w zmywarce. Nadmierne ciepło może zniekształcić plastik.

DEMONTAŻ ŁOPATKI

1. Możliwe jest usunięcie łopatki, jeśli coś przypadkowo owinie się wokół wału silnika. Najpierw zdejmij nakrętkę z wału. Obróć nakrętkę zgodnie z ruchem wskazówek zegara, aby poluzować. Wyciągnij łopatkę prosto z wału. Podczas wymiany łopatka może być założona na wał tylko w jeden sposób. Upewnij się, że płaska strona wału jest wyrównana bezpośrednio z odpowiadającą jej płaską stroną na gnieździe łopatki. Wciśnij łopatkę do końca na wał, aż do oporu. Nie używaj młotka, ponieważ może to spowodować uszkodzenie łożyska. Ponownie zainstaluj nakrętkę.
2. Przetrzyj łopatkę wilgotną szmatką. Jeśli cyrkulator powietrza jest używany w tłustym środowisku, takim jak kuchnia, może być konieczne użycie łagodnego mydła lub zwykłego środka czyszczącego do użytku domowego. Nie używaj rozpuszczalników.

CZYSZCZENIE

Ponieważ produkt przemieszcza znaczną ilość powietrza, będzie wymagał regularnego czyszczenia w celu usunięcia kłaczków, kurzu i brudu. Nigdy nie czyść produktu w inny sposób niż opisano w niniejszej instrukcji obsługi.

Przestrzegaj następujących zasad bezpieczeństwa, aby uniknąć ryzyka i uszkodzeń mienia.

• † Zrób odłącz produkt przed czyszczeniem.
• † Nie używaj benzyny, rozcieńczalników, rozpuszczalników, amoniaku ani innych chemikaliów do czyszczenia.
• † Nie próbuj naprawiać ani wymieniać części.

Silnik jest trwale nasmarowany i nie wymaga smarowania.

1. Odkurz lub przetrzyj cyrkulator wilgotną szmatką.
2. Użyj nasadki szczotkowej na odkurzaczu domowym, aby odkurzyć nagromadzony kurz.


ROZWIĄZYWANIE PROBLEMÓW
