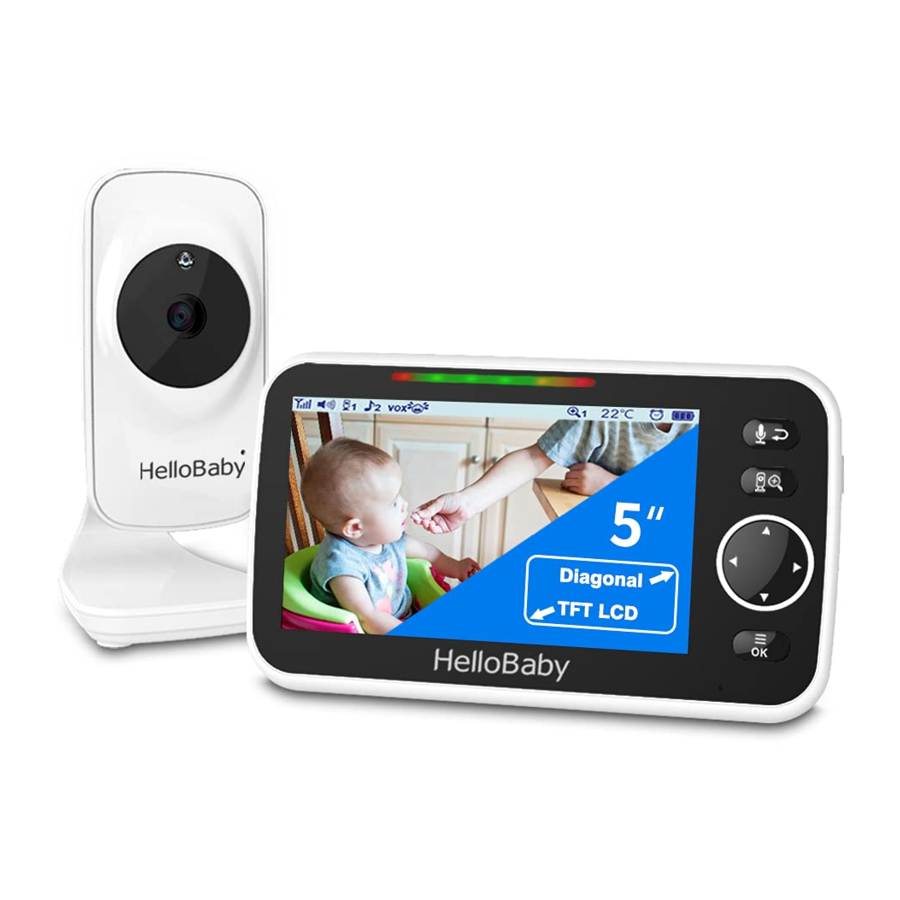

Manual do Monitor HelloBaby HB50

Por favor, guarde o recibo de venda original com data para seus registros. Para o serviço de garantia do seu produto HelloBaby, você precisará fornecer uma cópia do seu recibo de venda com data para confirmar o status da garantia. O registro não é necessário para a cobertura da garantia.

Por favor, certifique-se de que o seguinte está incluído no seu pacote
Unidade dos pais x 1
Unidade da câmera x 1
Adaptador de energia x 2
Manual do usuário x 1
Kit de montagem na parede x 1

INSTRUÇÕES DE SEGURANÇA

Mantenha o dispositivo longe de crianças.

Perigo de Estrangulamento: Crianças foram ESTRANGULADAS em cabos. Mantenha este cabo fora do alcance de crianças (mais de 0,9 m de distância). Nunca use extensões com adaptadores AC. Use apenas os adaptadores AC fornecidos.
Perigo de asfixia: Este produto contém peças pequenas, por favor, tenha cuidado ao desembalar e montar o produto.
Leia e guarde as instruções: Todas as instruções de segurança e operação devem ser lidas antes de operar o monitor de vídeo para bebês. Este produto não pode substituir a supervisão de um adulto responsável.
Água e umidade: Este produto foi projetado apenas para uso interno. A unidade não deve ser exposta à chuva, umidade, gotejamento ou respingos. Nenhum objeto cheio de líquido deve ser colocado em cima ou ao lado do produto, como um copo ou vaso. Este item não deve ser usado perto da água.
NÃO FAÇA: Use o aparelho se o cabo ou plugue estiver danificado. Se o seu monitor de bebê não estiver funcionando corretamente ou tiver sofrido algum dano, entre em contato com o centro de serviço "HelloBaby" para solicitar a inspeção e reparo do aparelho, a fim de evitar qualquer risco possível.
NÃO FAÇA: Não tente reparar ou ajustar nenhuma das funções elétricas ou mecânicas da unidade. Caso contrário, a garantia será anulada.
Ventilação: Este monitor de bebê não deve ser usado em uma cama, sofá, tapete ou superfície similar que possa bloquear as aberturas de ventilação, ou ser colocado em uma área fechada, como uma estante ou gaveta, que possa impedir o fluxo de ar.
Mantenha longe de fontes de calor: Esta unidade não deve ser exposta a fontes de calor diretas, como uma vela, radiador, registro de calor, fogão ou outro aparelho que emita calor. A unidade não deve ser deixada sob a luz solar direta.
Fonte de energia: Esta unidade deve ser usada apenas com os adaptadores de energia AC incluídos neste pacote (classificados como 5V DC 1A).
Danos que exigem serviço: Esta unidade deve ser reparada apenas por pessoal qualificado quando:

• Objetos caíram ou líquido foi derramado no produto;
• As unidades foram expostas à chuva;
• As unidades não parecem operar normalmente ou exibem uma mudança distinta no desempenho;
• As unidades caíram ou o invólucro foi danificado;

TERMOS DE GARANTIA

Oferecemos garantia de um ano a partir da data original de compra contra defeitos de fabricação e materiais. Se você tiver problemas de garantia ou suporte, entre em contato com nosso serviço pós-venda por e-mail.

DIRETRIZES DE INSTALAÇÃO

• Para usar sua unidade dos pais e unidade da câmera juntas, você deve estabelecer um link de rádio entre elas, e o alcance será afetado pelas condições ambientais.
• Qualquer objeto de metal grande, como uma geladeira, um espelho, um arquivo, portas metálicas ou concreto armado entre o bebê e a unidade dos pais pode bloquear o sinal de rádio.
• A força do sinal também pode ser reduzida por outras estruturas sólidas, como paredes, ou por equipamentos de rádio ou elétricos, como TV, computadores, telefones sem fio ou celulares, luzes fluorescentes ou interruptores de dimmer.
• O uso de outro produto de 2,4 GHz, como redes sem fio (roteadores Wi-Fi), sistemas Bluetooth ou fornos de micro-ondas, pode causar interferência com este produto, portanto, mantenha o monitor de bebê a pelo menos 1,5 m de distância de tais produtos ou desligue-os se causarem interferências.

POSICIONAMENTO DO MONITOR DE BEBÊ

A câmera pode ser colocada na mesa ou montada na parede. Não coloque o monitor de bebê em colchas ou cobertores macios ou nos cantos de armários, prateleiras, etc.; Mantenha o monitor de bebê longe de fontes de calor, como radiadores, chaminés, fogões e luz solar direta; Mantenha a unidade do bebê longe de aparelhos de TV, forno de micro-ondas e rádios. Se ocorrer interferência, mova a câmera para outro lugar;

• Coloque a câmera a 2 metros da área a ser monitorada para um desempenho ideal.

COMEÇANDO

LIGAR A UNIDADE DO BEBÊ

1. Insira o plugue DC do adaptador de energia no conector DC na parte traseira da Unidade do Bebê;
2. Insira a outra extremidade do adaptador de energia em uma tomada elétrica adequada;
3. Uma vez que o adaptador esteja conectado, o LED de energia acenderá;

LIGAR A UNIDADE DOS PAIS

1. Insira o plugue DC do adaptador de energia no conector DC na lateral da Unidade dos pais;
2. Insira a outra extremidade do adaptador de energia em uma tomada elétrica adequada;
3. Pressione e segure a tecla de energia por 3 segundos na parte superior da unidade dos pais;
4. Uma vez que a unidade dos pais esteja ligada, o LED de energia acenderá e a imagem será exibida no LCD

VISÃO NOTURNA INFRAVERMELHA (AUTOMÁTICA)

A função de visão noturna infravermelha permite que a câmera capte imagens em condições de escuridão ou pouca luz. Neste modo, apenas imagens em preto e branco serão exibidas no monitor, a imagem ideal está onde a unidade do bebê está a 2m de distância do objeto. A câmera está no modo de visão noturna, o ícone será exibido na parte superior da tela.

VISÃO GERAL DO PRODUTO

VISÃO GERAL DOS ÍCONES

Força do Sinal
Alarme
Canção de Ninar
Câmera
Volume
Temperatura
Visão Noturna
Celsius
Zoom
Nível da Bateria
Vox
Fahrenheit

VISÃO GERAL DA UNIDADE DOS PAIS

VISÃO GERAL DA UNIDADE DO BEBÊ

OPERAÇÃO DA CHAVE

ECONOMIA DE ENERGIA/TELA DESLIGADA

Pressione rapidamente a tecla de energia para ligar/desligar a tela.

AJUSTE DE VOLUME

Pressione a tecla ▲ para aumentar o volume; Pressione a tecla ▼ para diminuir o volume;

AJUSTE DE BRILHO

Pressione a tecla ◄ para diminuir o brilho; Pressione a tecla ► para aumentar o brilho;

VISUALIZAÇÃO/VARREDURA DA CÂMERA

Pressione a tecla de varredura para visualizar/varrer a câmera, durante o modo de varredura, o ícone de varredura será exibido na parte superior da tela. O vídeo de cada câmera permanecerá no LCD por cerca de 10 segundos e, em seguida, mudará para a próxima câmera;

ZOOM DIGITAL E PAN/TILT

Pressione e segure a tecla por cerca de 2 segundos para operar o Zoom in/out; No modo Zoom, pressione a tecla ◄ para Pan para a esquerda; pressione a tecla ► para Pan para a direita; pressione a tecla ▲ para inclinar para cima; pressione a tecla ▼ para inclinar para baixo; Durante o modo de zoom digital, o ícone de zoom será exibido na parte superior da tela.

Lembrete caloroso: Se você quiser ajustar o volume/brilho, você deve sair do modo Zoom antes de operá-lo.

CONVERSA DE MÃO DUPLA

Pressione e segure a tecla para entrar no modo de conversa de mão dupla. Um ícone de microfone será exibido no canto da tela LCD. Solte a tecla para parar.

Nota: Quando você está no modo de conversa de mão dupla, o alto-falante da unidade dos pais é silenciado.

OPERAÇÃO DO MENU

EMPARELHANDO A CÂMERA E AS UNIDADES DOS PAIS

A unidade do bebê já vem pré-registrada na sua unidade dos pais. Você não precisa registrá-la novamente, a menos que a unidade do bebê perca a conexão com a unidade dos pais. Para registrar novamente sua unidade do bebê ou registrar uma nova unidade do bebê, siga o procedimento abaixo:

Note: Ícone de câmera com " " significa que está bem registrado. Você deve selecionar e emparelhar com o ícone da câmera sem o sinal " ".

ADICIONAR CÂMERA

1. Pressione a tecla MENU e o menu será exibido;
2. Pressione a tecla ◄/►/▲/▼ até que o ícone da câmera seja selecionado pela caixa vermelha;
3. Pressione OK para entrar no submenu e, em seguida, pressione a tecla ▲ / ▼ para selecionar a câmera desejada;
4. Pressione a tecla para entrar no submenu; Pressione a tecla ▲ / ▼ para selecionar e, em seguida, pressione a tecla ;
5. Enquanto o ícone ... for exibido na tela LCD, pressione o botão PAIR (emparelhar) na parte traseira da câmera;
6. Uma vez emparelhado, o ícone de emparelhamento bem-sucedido é exibido na tela LCD;
7. Se falhar, repita os passos acima.

EXCLUIR CÂMERA

1. Pressione a tecla MENU e o menu será exibido;
2. Pressione a tecla ◄/►/▲/▼ até que o ícone da câmera seja selecionado pela caixa vermelha;
3. Pressione OK para entrar no submenu e, em seguida, pressione a tecla ▲ / ▼ para selecionar a câmera que deseja excluir;
4. Pressione a tecla para entrar no submenu; Pressione a tecla ▲ / ▼ para selecionar e, em seguida, pressione a tecla ;
5. Pressione a tecla ◄/► para selecionar para excluir a câmera;
6. Pressione OK para confirmar a opção.

CONFIGURAÇÃO DA UNIDADE DE TEMPERATURA

1. Pressione a tecla MENU e o menu será exibido;
2. Pressione a tecla ◄/►/▲/▼ até que o ícone de temperatura seja selecionado pela caixa vermelha;
3. Pressione a tecla para entrar no submenu;
4. Pressione a tecla ◄/► para selecionar ℉ ou ℃ para definir a unidade de temperatura;
5. Pressione a tecla para confirmar;
6. Pressione a tecla para sair (Exit).

Note: A faixa de detecção de temperatura é 0~40℃.

CONFIGURAÇÃO DO ALARME DE TEMPERATURA

1. Pressione a tecla ◄/►/▲/▼ para selecionar para ativar a função de alarme; pressione a tecla para confirmar;
2. Pressione a tecla ◄/►/▲/▼ para selecionar para desativar a função de alarme; pressione a tecla para confirmar;

DEFINIR LIMITES DE ALERTA DE TEMPERATURA ALTA/BAIXA

1. Pressione ◄/► para selecionar (vermelho) ou (verde) para as configurações de limites alto/baixo;
2. Pressione as teclas ▲/▼ para ajustar o limite alto quando (vermelho) estiver selecionado;
3. Pressione as teclas ▲/▼ para ajustar o limite baixo quando (verde) estiver selecionado;

Note: A configuração padrão do alarme de alta temperatura é 36 ℃, e a configuração padrão do alarme de baixa temperatura é 8 ℃. Quando a temperatura estiver acima ou abaixo das configurações, o ícone de temperatura será exibido na tela. Ele alertará o usuário com bipes. Pressione qualquer tecla na unidade dos pais para parar os bipes e o piscar.

CONFIGURAÇÃO DE CANÇÃO DE NINAR

Você pode acalmar o bebê para dormir tocando uma canção de ninar suave da unidade da câmera.

1. Pressione a tecla MENU e o menu será exibido;
2. Pressione a tecla ◄/►/▲/▼ até que o ícone de canção de ninar seja selecionado pela caixa vermelha;
3. Pressione a tecla para entrar no submenu;
4. Pressione a tecla ◄/►/▲/▼ para selecionar uma das 8 canções de ninar disponíveis, você pode escolher reprodução única, reprodução em loop (todas as 8 canções de ninar) ou parar (stop) ;
5. Pressione a tecla para confirmar.

Note: A configuração padrão da canção de ninar é OFF (desligado).

CONFIGURAÇÃO DO ALARME

Você pode usar o alarme para se lembrar de alimentar seu bebê / trocar a fralda / dormir, etc.

1. Pressione a tecla MENU e o menu será exibido;
2. Pressione a tecla ◄/►/▲/▼ até que o ícone de alarme seja selecionado pela caixa vermelha.
3. Pressione a tecla para entrar no submenu, pressione a tecla ◄/►/▲/▼ para selecionar o tempo de alarme que você precisa;
4. Pressione a tecla para confirmar;
5. Pressione a tecla para sair (Exit).

Note 1: A unidade mínima é de 0,5 hora. A configuração máxima é de 5 horas (7 níveis);
Note 2: Uma vez que o alarme é ligado, o ícone de alarme será exibido na tela;
Note 3: A configuração padrão do alarme é OFF (desligado);
Note 4: Quando o alarme estiver tocando, pressione qualquer tecla na unidade dos pais para desligar o alarme;
Note 5: Se você não desligar o alarme, o alarme tocará por 1 minuto. Após três minutos, o alarme tocará novamente por 1 minuto. O alarme tocará 3 vezes no total, após isso o alarme se desliga.

CONFIGURAÇÃO VOX

Este modo permite que você controle a ativação sonora da sua unidade do bebê. Se não houver som ao redor da unidade do bebê dentro de 30 segundos, ele interromperá a transmissão de áudio e desligará a tela da unidade dos pais. Quando a unidade do bebê detectar qualquer som mais alto do que o nível de sensibilidade, ele começará a transmitir o sinal para a unidade dos pais novamente e ligará a tela da unidade dos pais. Para alterar o nível de VOX, siga as instruções abaixo.

1. Pressione a tecla MENU e o menu será exibido;
2. Pressione a tecla ◄/►/▲/▼ até que o ícone VOX seja selecionado pela caixa vermelha.
3. Pressione a tecla para entrar no submenu, em seguida, pressione a tecla ▲/▼ para selecionar o nível desejado;
4. Pressione a tecla para confirmar;
5. Pressione a tecla para sair (Exit).

Note: é o nível de baixa sensibilidade; o bebê tem que fazer muito barulho antes que a função VOX seja ativada;
Note: é o nível de sensibilidade médio;
Note: é o nível de alta sensibilidade; o bebê não precisa fazer muito barulho antes que a função VOX seja ativada;

CONFIGURAÇÃO DE IDIOMA

1. Pressione a tecla MENU e o menu será exibido;
2. Pressione a tecla ◄/►/▲/▼ até que o ícone de idioma seja selecionado pela caixa vermelha.
3. Pressione a tecla para entrar no submenu, em seguida, pressione a tecla ◄/►/▲/▼ para selecionar o idioma que você precisa;
4. Pressione a tecla para confirmar;
5. Pressione a tecla para sair (Exit).

DADOS TÉCNICOS

Frequência	2412MHz~2469MHz
Adaptador de energia (Power Adaptor)	Unidade dos pais (Parent Unit): Entrada (Input): 100-240VAC 50/60Hz Saída (Output): 5V DC 1A
	Unidade da câmera (Camera Unit): Entrada (Input): 100-240VAC 50/60Hz Saída (Output): 5V DC 1A
Alcance operacional (Operating Range)	Até 1000 pés (300m) ao ar livre (linha de visão) Até 165 pés (50m) em ambientes fechados
Tela (Display)	LCD TFT Diagonal de 5,0''
Bateria (unidade dos pais) (Battery (Parent Unit))	Li-ion 3.7V 2000mAh (7.4Wh)
Duração da bateria (Battery Life)	Até 8 horas
Potência máxima (Maximum power)	<19dBm
Ambiente de operação (Operation environment)	Temperatura de operação (Operation Temperature): +32F~+104F (0℃~40℃) Temperatura de carregamento da bateria (Battery Charging Temperature): +50F~+104F (10℃~40℃)
	Umidade relativa (Relative Humidity): 15%-85%

SOLUÇÃO DE PROBLEMAS

Sem recepção no monitor	* Os adaptadores de energia podem não estar conectados corretamente; * Confirme se a câmera e o monitor estão ligados (ON); * A câmera pode estar longe do monitor; * A câmera e o monitor podem não estar emparelhados corretamente; siga as instruções de EMPARELHAMENTO;
Interferência ou recepção ruim	* Mova o monitor para perto da câmera; * A câmera ou o monitor podem estar muito perto de muitos objetos de metal; * Outros dispositivos eletrônicos podem estar interferindo no sinal; * A energia da bateria pode estar muito baixa;
Feedback de áudio (ruído agudo)	* A câmera e o monitor podem estar muito próximos; * O volume no monitor pode estar muito alto;
Imagem congelada na tela	* Reinicie a unidade do bebê (desconecte o adaptador e, em seguida, conecte-o novamente na tomada); * Pressione a tecla RESET na parte traseira da unidade dos pais;

MANUTENÇÃO

• Limpe seu monitor de bebê com um pano levemente úmido ou antiestático.
• Nunca use produtos de limpeza ou solventes.

GUIA DE DESCARTE PARA BATERIA E PRODUTO

• Não tente reparar ou ajustar nenhuma das funções elétricas ou mecânicas da unidade;
• Lembre-se de descartar o produto de forma ambientalmente responsável;
• Para a coleta e o processamento adequados desses produtos, leve-os aos pontos de coleta designados pelas autoridades locais. Você também pode entrar em contato com a loja onde comprou o produto.

O uso impróprio ou incorreto de baterias pode causar corrosão ou vazamento da bateria, o que pode causar ferimentos pessoais ou danos à propriedade. Use apenas os tipos de baterias indicados neste manual.

Risco de incêndio e queimaduras. Não abra, esmague, aqueça acima de 45 graus C ou incinere. Siga as instruções do fabricante.

• Descarte de uma bateria no fogo ou em um forno quente, ou esmagamento ou corte mecânico de uma bateria, que pode resultar em uma explosão;
• Deixar uma bateria em um ambiente circundante de temperatura extremamente alta que pode resultar em uma explosão ou vazamento de líquido ou gás inflamável;
• Uma bateria sujeita a uma pressão de ar extremamente baixa que pode resultar em uma explosão ou vazamento de líquido ou gás inflamável.
• A bateria não deve ser exposta a calor excessivo, como luz solar, fogo ou similares;

Grupo de Risco 1

IR emitido por este produto. Não olhe fixamente para a lâmpada em operação
Produto testado em relação à EN62471

Perigo de estrangulamento: crianças foram ESTRANGULADAS em cordões. Mantenha este cordão fora do alcance de crianças (mais de 0,9 m (3 pés) de distância). Não remova esta etiqueta.

Fabricado na China
