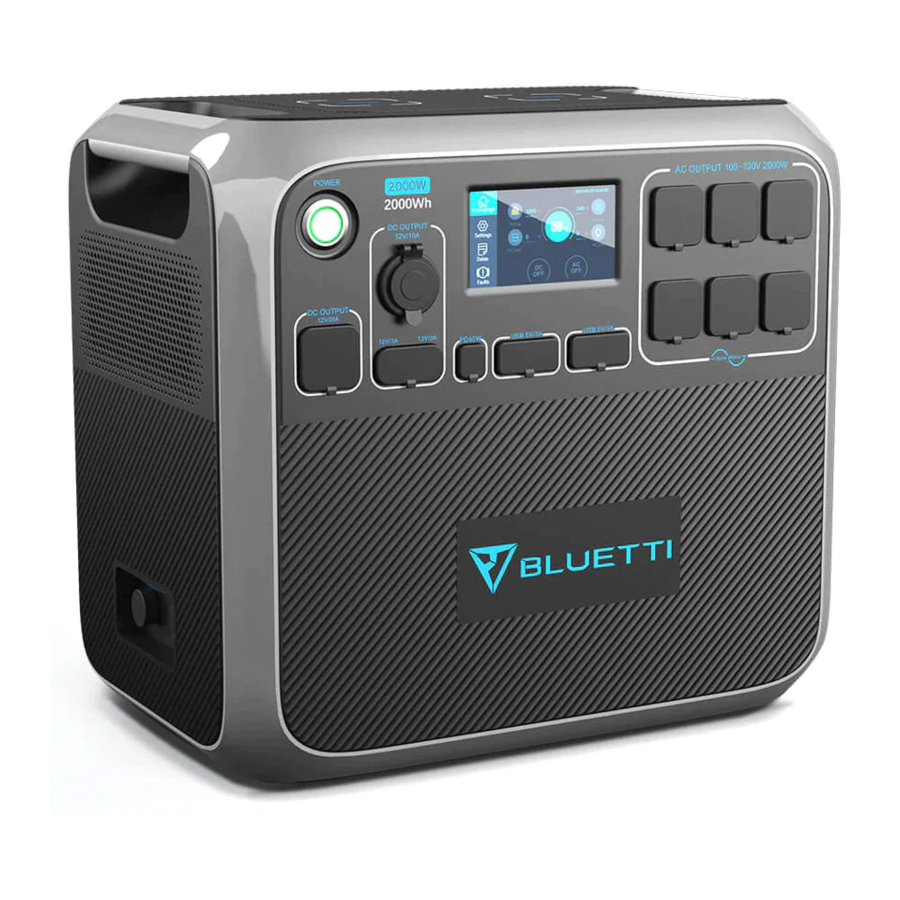

Manual de utilizare al stației de alimentare portabile Bluetti AC200P

Instrucțiuni de siguranță

Vă rugăm să respectați următoarele instrucțiuni pentru a asigura o utilizare sigură:

1. Nu modificați sau dezasamblați acest produs.
2. Nu-l mutați în timpul încărcării sau utilizării, deoarece vibrațiile și impactul în timpul
3. mutării vor duce la un contact slab al interfeței de ieșire.
4. În caz de incendiu, utilizați stingătoare cu pulbere uscată pentru acest produs. Nu utilizați stingătoare cu apă, deoarece pot provoca șocuri electrice.
5. Este necesară o supraveghere atentă atunci când utilizați acest produs în apropierea copiilor.
6. Vă rugăm să confirmați specificațiile nominale ale sarcinii dvs. și nu o utilizați dincolo de specificații.
7. Nu așezați produsul lângă surse de căldură, cum ar fi cuptoare electrice și încălzitoare.
8. Nu este permis în aeronave deoarece capacitatea bateriei depășește 100Wh.
9. Nu atingeți produsul sau punctele de conectare dacă aveți mâinile umede.
10. Verificați produsul și accesoriile înainte de fiecare utilizare. Nu utilizați dacă este deteriorat sau rupt.
11. Vă rugăm să deconectați imediat adaptorul AC de la priza de perete în caz de trăsnet, care poate provoca încălzire, incendiu și alte accidente.
12. Utilizați încărcătorul și cablurile originale.

Lista de ambalare

(1) Standard (accesorii incluse)

(2) Opțiuni (nu sunt incluse, cumpărați separat de la vânzător)

Imaginea este doar pentru referință, luați obiectul ca standard.

Introducere funcție

1. Buton de alimentare
2. Port brichetă 12V / 10A
3. Port de încărcare Type-C
4. Ecran LCD tactil interactiv
5. Ieșire USB x 4 buc
6. Ieșire AC SUA x 6 buc (Ieșire AC UE/Regatul Unit x 2 buc)
7. Ieșire 12V / 25A
8. Ieșire 12V / 3A
9. Port de intrare PV / auto
10. Port de intrare adaptor AC
11. Încărcare wireless x 2 buc

Notă:
AC înseamnă curent alternativ.
DC înseamnă curent continuu.
PV înseamnă fotovoltaic (încărcare solară).
Auto înseamnă energie electrică auto.

Operație de pornire și oprire

1. Pornire: apăsați scurt butonul de alimentare, indicatorul luminos este aprins, iar aparatul este în modul de așteptare.
2. Oprire: apăsați și mențineți apăsat butonul de alimentare timp de mai mult de 2 secunde, iar indicatorul luminos se va stinge și aparatul se va opri.

   Avertisment privind starea indicatorului luminos LED
   Protecție BMS la supracurent sau scurtcircuit	Opriți după ce indicatorul luminos clipește
   Timeout de pornire BMS	Indicatorul luminos clipește și nu se oprește
   Pornire normală	Indicatorul luminos este aprins
   Oprire normală	Indicatorul luminos este stins

3. Comutatorul de alimentare DC și comutatorul de alimentare AC sunt integrate în ecranul LCD interactiv (Figura 1), apăsați butonul "DC ON/OFF" (DC Pornit/Oprit) și butonul "AC ON/OFF" (AC Pornit/Oprit) de pe ecran pentru a porni/opri ieșirea DC /AC.

Cum se utilizează ecranul tactil

Ecranul LCD interactiv (Information Vision) acceptă următoarele funcții:

1. Afișare în timp real a tensiunii, curentului, puterii, temperaturii și stării de încărcare și descărcare.
2. Utilizatorul poate ajusta tensiunea de ieșire, frecvența, modul de încărcare, modul de consum de energie și informațiile despre timp în funcție de coloana de setări.
3. Suportă economisirea energiei și activează modul Super ECO pentru a economisi mai mult de 30% din pierderile inutile de energie.
4. Permite utilizatorilor să vizualizeze independent informații despre defecțiuni, informații despre defecțiuni istorice, versiunea software.

Pașii de operare ai ecranului tactil

Sfat util:

• Ecranul LCD tactil este un ecran rezistiv. Vă recomandăm să apăsați ușor butonul tactil cu unghia până când "bipăie".
• Pentru a maximiza durata de viață a ecranului LCD, vă rugăm să evitați expunerea directă la lumina soarelui.

1. Când apăsați butonul de alimentare, veți intra în interfața principală a ecranului LCD:


   1. Butonul Pagina principală
   2. Butonul Setări
   3. Butonul Date
   4. Butonul Defecțiuni
   5. Butonul de afișare a încărcării PV/auto
   6. Butonul de afișare a informațiilor BMS
   7. Data/Ora
   8. Butonul de afișare a informațiilor de încărcare DC
   9. Butonul DC ON/OFF (DC Pornit/Oprit)
   10. Butonul AC ON/OFF (AC Pornit/Oprit)
   11. Butonul de afișare a încărcării adaptorului
   12. Butonul de afișare a informațiilor de încărcare AC
2. Faceți clic pe butonul de setări din interfața principală (Figura 2) pentru a intra în interfața de setări după cum urmează (Figura 3):
   Sfat util: Vă rugăm să intrați în interfața de setări pentru a seta data și ora în funcție de fusul orar local și să verificați tensiunea de ieșire, frecvența și alți parametri pentru prima dată.
   Implicit:
   Ieșire JP: 100V/50Hz
   Ieșire SUA: 120V/60Hz
   Ieșire UE: 230V/50Hz
   Ieșire Regatul Unit: 230V/50Hz
   Sursa de intrare DC: PV (solar)
   Mod ECO: NU
   Apăsați butonul "Next" (Următorul) pentru a intra în setările de limbă și dată, după cum urmează (Figura 3):
   Limba: Japoneză, Engleză
   Data și ora: 2000-00-00, 00:00:00
   Vă rugăm să setați "Data și ora" cel puțin o dată la 2 săptămâni.
   Apăsați pentru a configura.

3. Reveniți la interfața principală (Figura 1), faceți clic pe butonul "Data" (Date) pentru a intra în pagină (Figura 4):
   • Faceți clic pe butonul "Product Info" (Informații despre produs), puteți vizualiza modelul produsului, versiunea software de control, versiunea software de monitorizare, versiunea software de monitorizare BMS și versiunea software de afișare pe rând;
   • Faceți clic pe butonul "Inverter & Charger Info" (Informații despre invertor și încărcător), puteți vizualiza funcționarea PV / auto și starea de funcționare a adaptorului, funcționarea ieșirii DC și funcționarea ieșirii AC pe rând, la care se poate accesa direct și de la tasta de comandă rapidă din interfața principală;
   • Faceți clic pe butonul "BMS Maintenance" (Întreținere BMS), puteți vizualiza informațiile de funcționare ale BMS, iar această parte poate fi accesată direct și de la tasta de comandă rapidă din interfața principală;
   • Faceți clic pe butonul "Fault History" (Istoric defecțiuni), puteți vizualiza toate informațiile despre defecțiunile generate de aparat. Toate codurile de eroare sunt înregistrate aici. Conform codurilor de eroare, reveniți la interfața principală și faceți clic pe butonul de eroare pentru a vizualiza informațiile despre eroare corespunzătoare. Istoricul defecțiunilor este păstrat până la 10 ani dacă nu este șters manual.

4. Reveniți la interfața principală și faceți clic pe butonul de eroare (Figura 1) pentru a vizualiza informațiile despre eroare curente: butonul de eroare va afișa portocaliu dacă există o eroare, faceți clic pentru a introduce informațiile despre eroare corespunzătoare, apoi lumina gri se va transforma în portocaliu.

Încărcarea produsului

Există cinci moduri de încărcare:

1. Modul de încărcare 1: De la priza de perete AC
   • Apăsați butonul principal de alimentare pentru a începe încărcarea după conectarea produsului la priza de perete AC, încărcarea se va opri automat când atinge 100%.




2. Modul de încărcare 2: De la panourile solare
   • Alegeți panoul solar cu tensiune de lucru DC 35V-150V.
   • Conectați panoul solar la produs prin cablul de încărcare solar inclus.
   • Încărcare de tip "plug and play" (conectează și încarcă): va începe încărcarea automat după conectarea panoului solar la produs, chiar dacă este oprit.
   • Curentul maxim al panoului solar este de 12A.




3. Modul de încărcare 3: De la portul de brichetă auto
   • Apăsați butonul de alimentare și conectați-l la portul de brichetă prin cablul de încărcare auto.
   • Intrați în interfața de setare, așa cum se arată în (Figura 2), prin ecranul de afișare pentru a seta sursa de intrare DC în modul auto; Produsul poate fi încărcat cu un curent maxim de 8,2A.




4. Modul de încărcare 4: De la un generator (benzină, propan sau motorină)
   • Conectați intrarea adaptorului AC la generator și portul de ieșire la portul de încărcare AC al aparatului.
   • Apăsați butonul de alimentare, produsul va fi încărcat, încărcarea se va opri automat când atinge 100%.




5. Modul de încărcare 5: de la bateria cu plumb-acid
   • Conectați-vă la polii pozitivi și negativi ai bateriei prin cablul de încărcare solar furnizat (acordați atenție pentru a distinge polii pozitivi și negativi ai bateriei, capul roșu este polul pozitiv, iar capul negru este polul negativ).
   • Intrați în interfața de setare, așa cum se arată în (Figura 2), prin ecranul de afișare pentru a seta sursa de intrare DC în "modul auto". Produsul poate fi utilizat pentru modul de încărcare auto, cu un curent maxim de 8,2A. Produsul are funcția de protecție anti-descărcare excesivă pentru bateria cu plumb-acid.





Descărcare

1. Porniți ieșirea de 12V / 25A, 12V / 3A, portul de brichetă, USB și Type-C: mai întâi, apăsați butonul de alimentare, apoi intrați în interfața principală prin ecranul tactil, faceți clic pe butonul DC ON/OFF (DC Pornit/Oprit) și confirmați, opriți aceste ieșiri și, de asemenea, faceți clic pe butonul DC on / off (DC Pornit/Oprit) și confirmați.
2. Porniți ieșirea AC: mai întâi, apăsați butonul de alimentare, apoi intrați în interfața principală prin ecranul tactil, faceți clic pe butonul AC ON/OFF (AC Pornit/Oprit) și confirmați. Opriți aceste porturi de ieșire AC și, de asemenea, faceți clic pe butonul AC ON/OFF (AC Pornit/Oprit) și confirmați.

Scenariu de aplicare

1. În aer liber: Echipament auto: frigider auto, aspirator auto și alte echipamente auto; Echipament de camping: unelte electrice de grădină (unelte electrice, cum ar fi suflante, mașini de tuns iarba, burghie electrice, ferăstraie electrice), grătare pentru grătar, lumini LED etc.
2. În interior: Frigider, dispozitive de bucătărie, cum ar fi fierbător, prăjitor de pâine, blender, cafetieră, aragaz de orez, laptopuri, telefoane, iluminat etc.

Exemple de sarcini

1. Portul de ieșire de 12V / 25A, 12V / 3A, portul de brichetă, USB și Type-C sunt potrivite pentru majoritatea produselor de pe piață, dar unele produse pot declanșa protecția la supracurent dacă există un impact mare de curent în momentul pornirii.
2. Puterea produselor electrice utilizate pentru ieșirea AC ar trebui să fie mai mică de 2000W. În funcție de diferitele produse electrice, atunci când puterea nominală este mai mică de 2000W, unele aparate de aer condiționat, motoare și alte dispozitive care au nevoie de curent mare instantaneu la pornire pot declanșa supracurent atunci când raportul dintre valoarea de vârf a curentului nominal depășește 3:1. În acest moment, vă recomandăm să selectați aparatele electrice cu o rată de putere mai mică.
3. Când ieșirea este suprasolicitată, supracurent sau scurtcircuit, produsul va opri ieșirea corespunzătoare, iar apoi va porni automat de două ori (la un interval de 20 de secunde). Dacă există încă o alarmă de suprasarcină, supracurent sau scurtcircuit, ieșirea va fi blocată și trebuie să se depaneze manual și apoi să repornească. Dacă ieșirea se oprește în mod repetat după repornire, vă rugăm să opriți imediat utilizarea (numai după depanare) sau să contactați vânzătorul sau agentul de întreținere pentru ajutor.
4. Când puterea bateriei este descărcată la 0%, ieșirea DC și AC se vor opri automat. Numai când puterea bateriei este încărcată la mai mult de 5%, ieșirea DC și AC pot fi pornite, ceea ce are ca scop protejarea bateriei și îmbunătățirea duratei sale de viață.
5. Această mașină acceptă încărcarea și descărcarea simultan.

Estimarea timpului de funcționare

2000Wh × DOD × η ÷ (sarcină W) = timp de încărcare (unitate: h)
Notă: DOD este adâncimea de descărcare a bateriei, η este eficiența locală a invertorului,
DOD=90%, η=88%.

Specificație

Instrucțiuni de depozitare și întreținere

1. Vă rugăm să încărcați complet aparatul înainte de a-l depozita.
2. Opriți toate butoanele de alimentare.
3. Pentru a păstra durata de viață a bateriei, vă rugăm să utilizați și să reîncărcați cel puțin o dată la 6 luni.
4. Asigurați o ventilație adecvată în timpul utilizării sau depozitării și țineți departe de orice materiale sau gaze combustibile. Nu stivuiți nimic deasupra unității în timpul depozitării sau utilizării.
   Ventilația inadecvată și/sau depozitarea necorespunzătoare pot cauza deteriorarea unității.
5. Evitați expunerea produsului la ploaie sau utilizarea produsului într-un mediu umed.
6. Utilizați și depozitați produsul într-un mediu curat și uscat.
7. Țineți acest produs departe de copii și animale de companie.
8. Stoarceți cârpa cu apă și ștergeți-o curat în caz de murdărie.

Declarație

• Unele modificări pot fi aduse aspectului și specificațiilor fără notificare prealabilă, datorită îmbunătățirii produsului.
• Compania noastră nu va fi răspunzătoare pentru nicio daune cauzată de forța majoră, cum ar fi incendiu, taifun, inundație, cutremur sau neglijența intenționată a utilizatorului, utilizarea greșită sau alte condiții anormale.
• Nu se va acorda nicio compensație pentru defecțiunea conectorului/accesoriilor nestandard.
• Compania noastră nu va purta toate responsabilitățile dacă daunele sunt cauzate de neoperarea produsului conform metodei de utilizare din manualul de utilizare.
• Acest produs nu este potrivit pentru utilizare pe echipamentele sau mașinile relevante care implică siguranța personală, cum ar fi dispozitivele de energie atomică, dispozitivele aerospațiale, dispozitivele de transport, dispozitivele medicale etc., sau echipamentele sau mașinile care trebuie să fie foarte fiabile în electricitate. Dacă folosim acest produs pe echipamentele sau mașinile menționate mai sus, nu vom fi responsabili pentru accidentul personal, accidentul de incendiu sau acțiunea greșită a mașinii și a echipamentului cauzată de defecțiunea acestui produs.

Defecțiuni comune și depanare

Dacă acest produs nu poate încărca sau alimenta alte echipamente, vă rugăm să verificați conform următorilor pași.

1. Asigurați-vă că butonul de alimentare este pornit și că lumina butonului de alimentare este întotdeauna aprinsă (verde).
2. Asigurați-vă că butonul DC ON / OFF (DC Pornit/Oprit) și butonul AC ON / OFF (AC Pornit/Oprit) sunt pornite.
3. Verificați dacă capacitatea bateriei din stânga este mai mare de 5%. Dacă capacitatea bateriei din stânga este mai mică de 5%, vă rugăm să încărcați cât mai curând posibil.
4. Asigurați-vă că echipamentul de încărcare respectă limita de putere a produsului, adică puterea de încărcare se află în intervalul maxim de intrare al fiecărei interfețe de ieșire;

Dacă pașii de mai sus tot nu rezolvă problema, vă rugăm să contactați vânzătorul pentru ajutor.

FAQ (Întrebări frecvente)

• Ce este adâncimea de descărcare (DoD)?
  Pentru a prelungi durata de viață a bateriei, stația de alimentare portabilă are o setare DOD de 90%, ceea ce înseamnă că doar 90% din capacitatea bateriei poate fi descărcată. Rezervați 10% din energie pentru a evita deteriorarea bateriei din cauza descărcării excesive.
• Poate fi încărcată și descărcată în același timp?
  Da, suportă încărcarea continuă atât pentru sarcinile AC, cât și pentru cele DC. Vă recomandăm ca, dacă faceți acest lucru, să vă asigurați că încărcați complet AC200P cel puțin o dată pe lună pentru a prelungi durata de viață a bateriei.
• Poate ieșirea AC să încarce frigiderul, aparatul de aer condiționat sau burghiul electric?
  O putere mai mică pentru aceste dispozitive poate fi încărcată. Nu este recomandat să utilizați o putere mai mare de 1400W. Puterea de pornire a frigiderului, a aparatului de aer condiționat și a burghiului electric este, în general, de 5-7 ori mai mare decât puterea nominală, ceea ce este ușor să declanșeze suprasarcina AC.
• Pot fi utilizate două produse în paralel?
  Nu.
• Pot folosi panouri solare de la terți?
  Puteți utiliza orice panouri solare disponibile, atâta timp cât au conectori MC4 și, atunci când sunt conectate împreună, tensiunea este între 35V și 150V și nu mai mult de 700W.
• Cum știu dacă aparatul meu va funcționa cu produsul?
  Când vă dați seama ce aparate pot fi alimentate cu stația dvs. de alimentare portabilă, va trebui să calculați cât de mari sunt sarcinile continue ale fiecărui aparat pe care doriți să îl rulați simultan, pentru a determina dacă cantitatea totală de wați se încadrează în capacitatea generatorului. Puteți găsi puterea aparatului uitându-vă la informațiile producătorului (aceste informații sunt de obicei ștanțate sau imprimate pe majoritatea aparatelor și echipamentelor) pentru a-i măsura puterea. Adăugați toate puterile aparatelor care urmează să fie rulate pentru a determina dacă cantitatea totală de wați se încadrează în wații maxim continui și de supratensiune.
• Pot conecta produsul la cutia de siguranțe a casei mele?
  Nu se poate.
