Manuali i Stacionit Portativ të Energjisë Bluetti AC200P

Udhëzime sigurie

Ju lutemi ndiqni udhëzimet e mëposhtme për të siguruar përdorim të sigurt:

1. Mos e ndryshoni ose çmontoni këtë produkt.
2. Mos e lëvizni gjatë karikimit ose përdorimit, sepse vibrimi dhe ndikimi gjatë
3. lëvizjes do të çojë në kontakt të dobët të ndërfaqes së daljes.
4. Në rast zjarri, përdorni aparate shuarëse zjarri me pluhur të thatë për këtë produkt. Mos përdorni aparat shuarës zjarri me ujë, i cili mund të shkaktojë goditje elektrike.
5. Mbikëqyrje e ngushtë është e nevojshme kur përdorni këtë produkt pranë fëmijëve.
6. Ju lutemi konfirmoni specifikimin e vlerësuar të ngarkesës suaj dhe mos e përdorni përtej specifikimit.
7. Mos e vendosni produktin pranë burimeve të nxehtësisë, siç janë furrat elektrike dhe ngrohësit.
8. Nuk lejohet në aeroplanë sepse kapaciteti i baterisë tejkalon 100Wh.
9. Mos e prekni produktin ose pikat e lidhjes nëse duart tuaja janë të lagura.
10. Kontrolloni produktin dhe aksesorët para çdo përdorimi. Mos e përdorni nëse është i dëmtuar ose i thyer.
11. Ju lutemi shkëputeni menjëherë përshtatësin AC nga priza e murit në rast të goditjes nga rrufeja, e cila mund të shkaktojë nxehje, zjarr dhe aksidente të tjera.
12. Përdorni karikues dhe kabllo origjinale.

Lista e paketimit

(1) Standard (aksesorët e përfshirë)

(2) Opsione (nuk përfshihen, blihen veçmas nga shitësi)

Fotografia është vetëm për referencë, merrni objektin për standard.

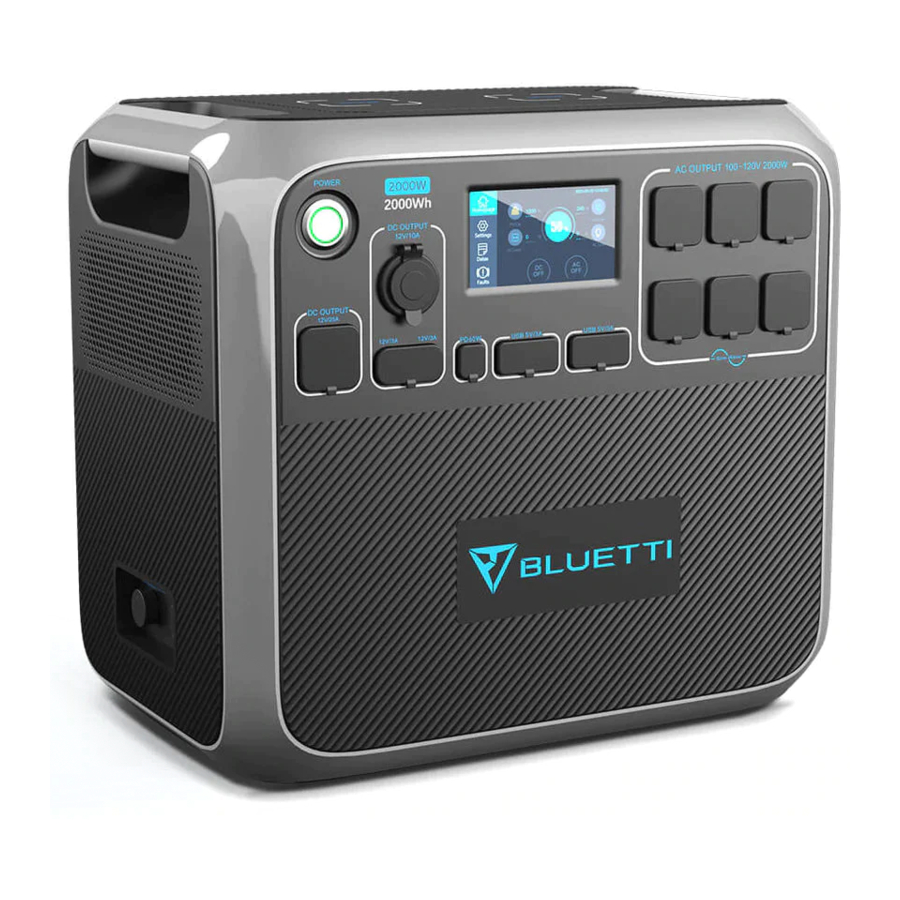

Hyrje në funksion

1. Butoni i energjisë (Power button)
2. Porta e çakmakut 12V / 10A
3. Porta e karikimit Type-C
4. Ekrani LCD me prekje
5. Dalje USB x 4 copë
6. Dalje AC e SHBA-së x 6 copë (Dalje AC e BE-së/MB-së x 2 copë)
7. Dalje 12V / 25A
8. Dalje 12V / 3A
9. Porta e hyrjes PV / makinë
10. Porta e hyrjes së përshtatësit AC
11. Karikim pa tela x 2 copë

Shënim:
AC qëndron për rrymë alternative.
DC qëndron për rrymë të drejtpërdrejtë.
PV qëndron për fotovoltaik (karikim diellor).
Makina qëndron për energji elektrike automobilistike.

Operacioni i nisjes dhe fikjes

1. Nisja: shtypni shkurtimisht butonin e energjisë (power button), drita treguese është e ndezur dhe makina është në modalitetin e gatishmërisë.
2. Fikja: mbani të shtypur butonin e energjisë (power button) për më shumë se 2 sekonda, dhe drita treguese do të fiket dhe makina do të fiket.

   Paralajmërimi i statusit të llambës treguese LED
   Mbrojtja BMS nga mbi rryma ose qark i shkurtër	Fiket pasi drita treguese të pulsojë
   Afati i skadimit të nisjes së BMS	Drita treguese pulson dhe nuk fiket
   Nisje normale	Drita treguese e ndezur
   Fikje normale	Drita treguese e fikur

3. Çelësi i energjisë DC dhe çelësi i energjisë AC janë të integruar në ekranin LCD të ndërveprimit (Figura 1), shtypni butonin "DC ON/OFF" (DC ndezur/fikur) dhe butonin "AC ON/OFF" (AC ndezur/fikur) në ekran për të ndezur/fikur daljen DC /AC.

Si të përdorni ekranin me prekje

Ekrani LCD i ndërveprimit (Vision Informacioni) mbështet funksionet e mëposhtme:

1. Shfaqje në kohë reale e tensionit, rrymës, fuqisë, temperaturës dhe gjendjes së karikimit dhe shkarkimit.
2. Përdoruesi mund të rregullojë tensionin e daljes, frekuencën, modalitetin e karikimit, modalitetin e konsumit të energjisë dhe informacionin e kohës sipas kolonës së cilësimeve.
3. Mbështet kursimin e energjisë dhe aktivizon modalitetin Super ECO për të kursyer më shumë se 30% të humbjes së energjisë së padobishme.
4. Mbështet përdoruesit të shikojnë informacionin e defekteve, informacionin historik të defekteve, versionin e softuerit në mënyrë të pavarur.

Hapat e funksionimit të ekranit me prekje

Këshillë e ngrohtë:

• Ekrani LCD me prekje është një ekran rezistence. ne ju rekomandojmë të shtypni lehtë butonin e prekjes me thonj derisa të "bip".
• Për të maksimizuar jetëgjatësinë e ekranit LCD, ju lutemi shmangni rrezet e diellit direkte mbi të.

1. Kur shtypni butonin e energjisë (power button), ai do të hyjë në ndërfaqen kryesore të ekranit LCD:


   1. Butoni i faqes kryesore (Homepage button)
   2. Butoni i cilësimeve (Settings button)
   3. Butoni i të dhënave (Data button)
   4. Butoni i defekteve (Faults button)
   5. Butoni i shfaqjes së karikimit PV/Makina
   6. Butoni i shfaqjes së informacionit BMS
   7. Data/Ora
   8. Butoni i shfaqjes së informacionit të ngarkesës DC
   9. Butoni DC ON/OFF (DC ndezur/fikur)
   10. Butoni AC ON/OFF (AC ndezur/fikur)
   11. Butoni i shfaqjes së karikimit të përshtatësit
   12. Butoni i shfaqjes së informacionit të ngarkesës AC
2. Klikoni butonin e cilësimeve (settings button) në ndërfaqen kryesore (Figura 2) për të hyrë në ndërfaqen e cilësimeve si më poshtë (Figura 3):
   Këshillë e ngrohtë: Ju lutemi futeni në ndërfaqen e cilësimeve për të vendosur datën dhe orën sipas zonës kohore lokale dhe kontrolloni tensionin e daljes, frekuencën dhe parametrat e tjerë për herë të parë.
   Parazgjedhja:
   Dalja JP: 100V/50Hz
   Dalja e SHBA-së: 120V/60Hz
   Dalja e BE-së: 230V/50Hz
   Dalja e MB-së: 230V/50Hz
   Burimi i hyrjes DC: PV (diellor)
   Modaliteti ECO: JO
   Shtypni butonin "Next" (Tjetër) për të hyrë në gjuhën dhe cilësimin e datës si më poshtë(Figura 3):
   Gjuha: Japonisht, Anglisht
   Data dhe ora: 2000-00-00, 00:00:00
   Ju lutemi vendosni "Datën dhe orën" të paktën një herë në 2 javë.
   Shtypni për ta konfiguruar atë.

3. Kthehuni në ndërfaqen kryesore (Figura 1), klikoni butonin "Data" (Të dhëna) për të hyrë në faqe (Figura 4):
   • Klikoni butonin "Product Info" (Informacioni i produktit), mund të shikoni modelin e produktit, versionin e softuerit të kontrollit, versionin e softuerit të monitorimit, versionin e softuerit të monitorimit BMS dhe versionin e softuerit të shfaqjes me radhë;
   • Klikoni butonin "Inverter & Charger Info" (Informacioni i inverterit dhe karikuesit), mund të shikoni funksionimin PV / Makina dhe statusin e funksionimit të përshtatësit, funksionimin e daljes DC dhe funksionimin e daljes AC me radhë, të cilat mund të aksesohen gjithashtu direkt nga çelësi i shkurtër në ndërfaqen kryesore;
   • Klikoni butonin "BMS Maintenance" (Mirëmbajtja e BMS), mund të shikoni informacionin e funksionimit të BMS, dhe kjo pjesë mund të aksesohet gjithashtu direkt nga çelësi i shkurtër në ndërfaqen kryesore;
   • Klikoni butonin "Fault History" (Historia e defekteve), mund të shikoni të gjithë informacionin e defekteve të gjeneruar nga makina. Të gjitha kodet e defekteve të regjistruara këtu. Sipas kodeve të defekteve, kthehuni në ndërfaqen kryesore dhe klikoni butonin e defektit për të parë informacionin përkatës të defektit. Historia e defekteve ruhet deri në 10 vjet nëse nuk pastrohet manualisht.

4. Kthehuni në ndërfaqen kryesore dhe klikoni butonin e defektit (Figura 1) për të parë informacionin aktual të defektit: butoni i defektit do të shfaqet portokalli nëse ka një defekt, klikoni për të hyrë në informacionin përkatës të defektit, atëherë drita gri do të kthehet në portokalli.

Ngarkimi i produktit

Ka pesë mënyra për të ngarkuar:

1. Modaliteti i ngarkimit 1: Nga priza e murit AC
   • Shtypni butonin kryesor të energjisë për të filluar ngarkimin pasi të keni lidhur produktin me prizën e murit AC, ngarkimi do të ndalet automatikisht kur të arrijë 100%.




2. Modaliteti i ngarkimit 2: Nga panelet diellore
   • Zgjidhni panelin diellor me tension pune DC 35V-150V.
   • Lidhni panelin diellor me produktin nëpërmjet kabllit të ngarkimit diellor të përfshirë.
   • Ngarkim "Plug and play" (fut dhe luaj): do të fillojë të ngarkojë automatikisht pasi të lidhni panelin diellor me produktin edhe nëse është në statusin "off" (fikur).
   • Maks. rryma e diellit është 12A.




3. Modaliteti i ngarkimit 3: Nga porta e çakmakut të makinës
   • Shtypni butonin e energjisë dhe lidheni atë me portën e çakmakut të makinës nëpërmjet kabllit të ngarkimit të makinës.
   • Hyni në ndërfaqen e cilësimeve siç tregohet në (Figura 2) nëpërmjet ekranit të shfaqjes për të vendosur burimin e hyrjes DC në modalitetin e makinës; Produkti mund të ngarkohet me rrymë maksimale 8.2A.




4. Modaliteti i ngarkimit 4: Nga një gjenerator (benzinë, propan ose naftë)
   • Lidhni hyrjen e adaptorit AC me gjeneratorin dhe portën e daljes me portën e ngarkimit AC të makinës.
   • Shtypni butonin e energjisë, produkti do të ngarkohet, ngarkimi do të ndalet automatikisht kur të arrijë 100%.




5. Modaliteti i ngarkimit 5: nga bateria e acidit plumb
   • Lidhni me polet pozitive dhe negative të baterisë nëpërmjet kabllit të ngarkimit diellor të ofruar (kushtojini vëmendje dallimit të poleve pozitive dhe negative të baterisë, koka e kuqe është poli pozitiv dhe koka e zezë është poli negativ).
   • Hyni në ndërfaqen e cilësimeve siç tregohet në (Figura 2) nëpërmjet ekranit të shfaqjes për të vendosur burimin e hyrjes DC në "modalitetin e makinës". Produkti mund të përdoret për modalitetin e ngarkimit të makinës, me rrymë maksimale 8.2A. Produkti ka funksionin e anti-shkarkimit të tepërt për baterinë e acidit plumb.





Shkarkimi

1. Ndizni 12V / 25A, 12V / 3A, portën e çakmakut të makinës, USB dhe daljen e tipit C: së pari, shtypni butonin e energjisë, pastaj hyni në ndërfaqen kryesore nëpërmjet ekranit me prekje, klikoni butonin DC ON/ OFF (DC ndezur/fikur) dhe konfirmoni, fikni këto dalje, dhe gjithashtu klikoni butonin DC on / off (DC ndezur/fikur) dhe konfirmoni.
2. Ndizni daljen AC: së pari, shtypni butonin e energjisë, pastaj hyni në ndërfaqen kryesore nëpërmjet ekranit me prekje, klikoni butonin AC ON/ OFF (AC ndezur/fikur) dhe konfirmoni. Fikni këto porta të daljes AC, dhe gjithashtu klikoni butonin AC ON/ OFF (AC ndezur/fikur) dhe konfirmoni.

Skenari i aplikimit

1. Jashtë: Pajisjet e makinës: frigorifer makinë, fshesë me korrent makinë dhe pajisje të tjera makinash; Pajisjet e kampingut: veglat elektrike të kopshtit (vegla elektrike si fryrës, kositëse bari, stërvitëse elektrike, sharrë elektrike), skarë BBQ, drita LED, etj.
2. Brenda: Frigorifer, pajisje kuzhine si kazan, toster, blender, aparat kafeje, tenxhere orizi, laptopë, telefona, ndriçim, etj.

Shembuj ngarkesash

1. Porta e daljes 12V / 25A, 12V / 3A, porta e çakmakut të makinës, USB dhe porta e daljes e tipit C janë të përshtatshme për shumicën e produkteve në treg, por disa produkte mund të shkaktojnë mbrojtje nga mbingarkesa nëse ka një ndikim të madh të rrymës në momentin e fillimit.
2. Fuqia e produkteve elektrike të përdorura për daljen AC duhet të jetë më pak se 2000W. Sipas produkteve të ndryshme elektrike, kur fuqia e vlerësuar është më pak se 2000W, disa kondicionerë, motorë dhe pajisje të tjera që kanë nevojë për rrymë të lartë të menjëhershme kur fillojnë mund të shkaktojnë mbingarkesë kur raporti i vlerës kulmore të rrymës së vlerësuar tejkalon 3:1. Në këtë kohë, ne ju rekomandojmë të zgjidhni pajisjet elektrike me shkallë më të ulët të fuqisë.
3. Kur dalja është e mbingarkuar, me rrymë të tepërt ose qark të shkurtër, produkti do të fikë daljen përkatëse, dhe pastaj do të fillojë automatikisht dy herë (në një interval prej 20 sekondash). Nëse ka ende një alarm mbingarkese, rryme të tepërt ose qark të shkurtër, dalja do të bllokohet dhe duhet të zgjidhet manualisht problemi dhe më pas të rindizet. Nëse dalja ndalon vazhdimisht pas rindezjes, ju lutemi ndaloni së përdoruri menjëherë (vetëm pas zgjidhjes së problemit) ose kontaktoni shitësin ose agjentin e mirëmbajtjes për ndihmë.
4. Kur fuqia e baterisë shkarkohet në 0%, dalja DC dhe AC do të fiken automatikisht. Vetëm kur fuqia e baterisë ngarkohet në më shumë se 5%, dalja DC dhe AC mund të ndizen, gjë që është për të mbrojtur baterinë dhe për të rritur jetëgjatësinë e saj të ciklit.
5. Kjo makinë mbështet ngarkimin dhe shkarkimin njëkohësisht.

Vlerësimi i kohës së funksionimit

2000Wh × DOD × η ÷ (ngarkesa W) = koha e ngarkimit (njësia: h)
Shënim: DOD është thellësia e shkarkimit të baterisë, η është efikasiteti lokal i inverterit,
DOD=90%, η=88%.

Specifikimi

Udhëzime për ruajtjen dhe mirëmbajtjen

1. Ju lutemi ngarkoni plotësisht makinën përpara se ta ruani.
2. Fikni të gjithë butonat e energjisë.
3. Për të ruajtur jetëgjatësinë e baterisë, ju lutemi përdorni dhe ringarkoni të paktën një herë në 6 muaj.
4. Sigurohuni që të ketë ventilim të duhur gjatë përdorimit ose ruajtjes dhe mbajeni larg çdo materiali ose gazi të djegshëm. Mos vendosni asgjë sipër njësisë në ruajtje ose në përdorim.
   Ventilimi i pamjaftueshëm dhe/ose ruajtja e pahijshme mund të shkaktojnë dëme në njësi.
5. Shmangni ekspozimin e produktit ndaj shiut ose përdorimin e produktit në mjedis të lagësht.
6. Përdorni dhe ruani produktin në një mjedis të pastër dhe të thatë.
7. Mbajeni këtë produkt larg fëmijëve dhe kafshëve shtëpiake.
8. Shtrydhni leckën me ujë dhe fshijeni pastër në rast papastërtie.

Deklarata

• Disa ndryshime mund të bëhen në pamjen dhe specifikimet pa njoftim paraprak për shkak të përmirësimit të produktit.
• Kompania jonë nuk do të jetë përgjegjëse për asnjë dëm të shkaktuar nga forca madhore si zjarri, tajfuni, përmbytja, tërmeti ose neglizhenca e qëllimshme e përdoruesit, keqpërdorimi ose kushte të tjera jonormale.
• Nuk do të bëhet asnjë kompensim për dështimin e lidhësit/aksesorëve jo standardë.
• Kompania jonë nuk do të mbajë të gjitha përgjegjësitë nëse dëmi shkaktohet nga mosfunksionimi i produktit sipas metodës së përdorimit në manualin e funksionimit.
• Ky produkt nuk është i përshtatshëm për përdorim në pajisjet ose makinat përkatëse që përfshijnë sigurinë personale, siç janë pajisjet e energjisë atomike, pajisjet hapësinore, pajisjet e transportit, pajisjet mjekësore, etj., ose pajisjet ose makinat që duhet të jenë shumë të besueshme në energji elektrike. Nëse e përdorim këtë produkt në pajisjet ose makinat e lartpërmendura, ne nuk do të jemi përgjegjës për aksidente personale, aksidente zjarri ose veprime të gabuara të makinës dhe pajisjeve të shkaktuara nga dështimi i këtij produkti.

Gabimet e zakonshme dhe zgjidhja e problemeve

Nëse ky produkt nuk është në gjendje të ngarkojë ose të fuqizojë pajisje të tjera, ju lutemi kontrolloni sipas hapave të mëposhtëm.

1. Sigurohuni që butoni i energjisë të jetë i ndezur dhe drita e butonit të energjisë të jetë gjithmonë e ndezur (jeshile).
2. Sigurohuni që butoni DC ON / OFF (DC ndezur/fikur) dhe butoni AC ON / OFF (AC ndezur/fikur) të jenë të ndezur.
3. Kontrolloni nëse e majta e kapacitetit të baterisë është më shumë se 5%. Nëse e majta e kapacitetit të baterisë është më pak se 5%, ju lutemi ngarkoni sa më shpejt të jetë e mundur.
4. Sigurohuni që pajisja e ngarkesës të plotësojë kufirin e fuqisë së produktit, domethënë, fuqia e ngarkesës është brenda intervalit maksimal të hyrjes të çdo ndërfaqeje dalëse;

Nëse hapat e mësipërm ende nuk e zgjidhin problemin, ju lutemi kontaktoni shitësin për ndihmë.

FAQ (Frequently Asked Questions) (Pyetjet e Shpeshta)

• What is the depth of discharge (DoD)? (Çfarë është thellësia e shkarkimit (DoD)?)
  To extend battery life, the portable power station has a DOD setting of 90%, which means that only 90% of the battery capacity can be discharged. Reserve 10% of the energy to avoid damage to the battery due to over discharge. (Për të zgjatur jetën e baterisë, stacioni portativ i energjisë ka një cilësim DOD prej 90%, që do të thotë se vetëm 90% e kapacitetit të baterisë mund të shkarkohet. Rezervoni 10% të energjisë për të shmangur dëmtimin e baterisë për shkak të mbingarkesës.)
• Can it be charged and discharged at the same time? (A mund të karikohet dhe shkarkohet në të njëjtën kohë?)
  Yes, it supports pass through charging for both AC and DC loads. We recommend if you do this that you make sure to fully charge the AC200P at least once per month to extend battery life. (Po, ai mbështet kalimin përmes karikimit për ngarkesat AC dhe DC. Ne rekomandojmë që nëse e bëni këtë, të siguroheni që ta karikoni plotësisht AC200P të paktën një herë në muaj për të zgjatur jetën e baterisë.)
• Can AC output charge refrigerator, air conditioner or electric drill? (A mundet dalja AC të karikojë frigoriferin, kondicionerin ose stërvitjen elektrike?)
  Lower power for those devices can becharged. It is not recommended to use more than 1400W power. The starting power of refrigerator, air conditioner and electric drill is generally 5-7 times of the nominal power, which is easy to trigger AC overload. (Fuqia më e ulët për ato pajisje mund të karikohet. Nuk rekomandohet të përdorni më shumë se 1400 W fuqi. Fuqia fillestare e frigoriferit, kondicionerit dhe stërvitjes elektrike është përgjithësisht 5-7 herë e fuqisë nominale, e cila është e lehtë për të shkaktuar mbingarkesë AC.)
• Can two products be used in parallel? (A mund të përdoren dy produkte paralelisht?)
  No. (Jo.)
• Can I use third-party solar panels? (A mund të përdor panele diellore të palëve të treta?)
  You can use any solar panels available as long as they have MC4 connectors and when wired together the voltage is between 35V to 150V and no more than 700W. (Ju mund të përdorni çdo panel diellor të disponueshëm për sa kohë që ata kanë lidhës MC4 dhe kur lidhen së bashku tensioni është midis 35V dhe 150V dhe jo më shumë se 700W.)
• How do I know if my appliance will work with the product? (Si ta di nëse pajisja ime do të funksionojë me produktin?)
  When figuring what appliances can be powered with your portable power station, you will need to calculate how much the continuous loads are of each appliance you want to run simultaneously to determine if the total amount of watts is within the capacity of the generator. You can find the wattage of the appliance by looking at the manufacturer's information (this information is usually stamped or printed on most appliances and equipment) to measure it's wattage. Add all wattages of appliances to be run to determine if the total amount of watts is within the maximum continuous and surge watts. (Kur kuptoni se cilat pajisje mund të fuqizohen me stacionin tuaj portativ të energjisë, do t'ju duhet të llogaritni se sa janë ngarkesat e vazhdueshme të secilës pajisje që dëshironi të përdorni njëkohësisht për të përcaktuar nëse sasia totale e vatëve është brenda kapacitetit të gjeneratorit. Ju mund të gjeni fuqinë e pajisjes duke shikuar informacionin e prodhuesit (ky informacion zakonisht vuloset ose printohet në shumicën e pajisjeve dhe pajisjeve) për të matur fuqinë e tij. Shtoni të gjitha fuqitë e pajisjeve që do të përdoren për të përcaktuar nëse sasia totale e vatëve është brenda vatëve maksimale të vazhdueshme dhe të rritjes.)
• Can I connect the product to my home circult breaker box? (A mund ta lidh produktin me kutinë e ndërprerësit të qarkut të shtëpisë sime?)
  Can not. (Nuk mundet.)
