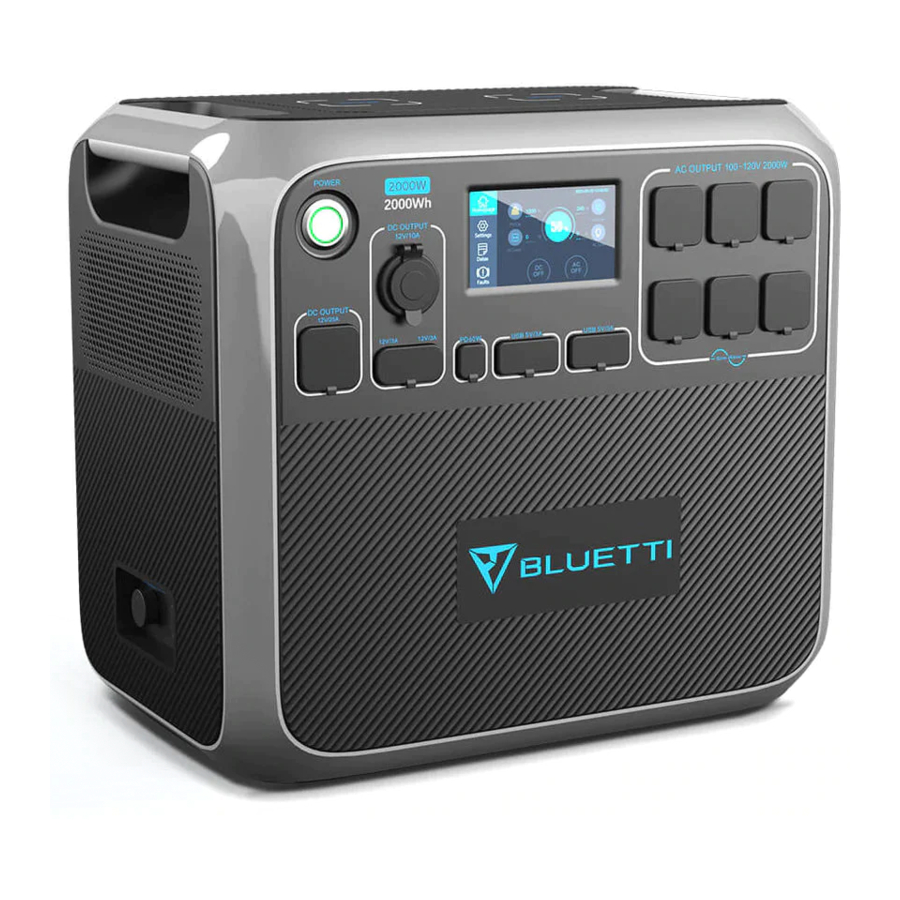

Mwongozo wa Bluetti Portable Power Station AC200P

Maagizo ya usalama

Tafadhali zingatia maagizo yafuatayo ili kuhakikisha matumizi salama:

1. Usibadilishe au kutenganisha bidhaa hii.
2. Usisogeze wakati wa kuchaji au kuitumia, kwa sababu mtetemo na athari wakati wa
3. kusogeza itasababisha mawasiliano duni ya kiolesura cha pato.
4. Katika kesi ya moto, tumia vizima moto vya unga kavu kwa bidhaa hii. Usitumie kizima moto cha maji, ambacho kinaweza kusababisha mshtuko wa umeme.
5. Usimamizi wa karibu unahitajika wakati wa kutumia bidhaa hii karibu na watoto.
6. Tafadhali thibitisha vipimo vilivyokadiriwa vya mzigo wako, na usitumie zaidi ya vipimo.
7. Usiweke bidhaa karibu na vyanzo vya joto, kama vile tanuru ya umeme na hita.
8. Hairuhusiwi kwenye ndege kwa sababu uwezo wa betri unazidi 100Wh.
9. Usiguse bidhaa au sehemu za kuziba ikiwa mikono yako ni mvua.
10. Angalia bidhaa na vifaa kabla ya kila matumizi. Usitumie ikiwa imeharibiwa au imevunjika.
11. Tafadhali ondoa adapta ya AC kutoka kwa plagi ya ukuta mara moja katika kesi ya mgomo wa umeme, ambayo inaweza kusababisha joto, moto na ajali zingine.
12. Tumia chaja na nyaya asili.

Orodha ya kufunga

(1) Standard (accessories included) (Kiwango (vifaa vimejumuishwa))

(2) Options (not included, buy separately from seller) (Chaguzi (hazijajumuishwa, nunua kando kutoka kwa muuzaji))

Picha ni ya kumbukumbu tu, chukua kitu kwa kiwango.

Utangulizi wa kazi

1. Kitufe cha nguvu (Power button)
2. 12V / 10A cigarette lighter port (Mlango wa sigara wa 12V / 10A)
3. Type-C charging port (Mlango wa kuchaji wa Aina ya C)
4. Touchable interaction LCD display (Onyesho la LCD la mwingiliano linaloweza kuguswa)
5. USB output x 4pcs (Toleo la USB x 4pcs)
6. US AC output x 6pcs (EU/UK AC output x 2 pcs) (Toleo la AC la Marekani x 6pcs (Toleo la AC la EU/Uingereza x 2 pcs))
7. 12V / 25A output (Toleo la 12V / 25A)
8. 12V / 3A output (Toleo la 12V / 3A)
9. PV / car input port (Mlango wa kuingiza PV / gari)
10. AC adapter input port (Mlango wa kuingiza adapta ya AC)
11. Wireless charging x 2pcs (Kuchaji bila waya x 2pcs)

Kumbuka:
AC inasimamia mkondo mbadala (alternating current).
DC inasimamia mkondo wa moja kwa moja (direct current).
PV inasimamia photovoltaic(solar charging) (kuchaji kwa sola).
Car inasimamia nishati ya umeme ya gari (automobile electric energy).

Uendeshaji wa kuanzisha na kuzima

1. Anzisha: bonyeza kwa muda mfupi kitufe cha nguvu, taa ya kiashiria imewashwa, na mashine iko katika hali ya kusubiri.
2. Zima: bonyeza na ushikilie kitufe cha nguvu kwa zaidi ya sekunde 2, na taa ya kiashiria itazimwa na mashine itazimwa.

   Onyo la hali ya taa ya kiashiria cha LED
   BMS Over current or short circuit protection (Ulinzi wa mzunguko mfupi au wa sasa wa BMS)	Zima baada ya taa ya kiashiria kuwaka
   BMS Startup timeout (Muda wa kuanzisha BMS umeisha)	Taa ya kiashiria inawaka na haizimi
   Normal startup (Kuanzisha kawaida)	Taa ya kiashiria imewashwa
   Normal shutdown (Kuzima kawaida)	Taa ya kiashiria imezimwa

3. Swichi ya nguvu ya DC na swichi ya nguvu ya AC zimeunganishwa kwenye skrini ya LCD ya mwingiliano(Mchoro 1), bonyeza kitufe cha "DC ON/OFF" (WASHA/ZIMA DC) na kitufe cha "AC ON/OFF" (WASHA/ZIMA AC) kwenye skrini ili kuwasha/kuzima toleo la DC /AC.

Jinsi ya kutumia skrini ya kugusa

Skrini ya LCD ya mwingiliano(Maono ya Habari) inasaidia kazi zifuatazo:

1. Onyesho la wakati halisi la voltage, sasa, nguvu, joto na hali ya kuchaji na kutoa.
2. Mtumiaji anaweza kurekebisha voltage ya pato, frequency, hali ya kuchaji, hali ya matumizi ya nguvu na habari ya wakati kulingana na safu ya mipangilio.
3. Saidia kuokoa nishati, na uwashe hali ya Super ECO ili kuokoa zaidi ya 30% ya upotezaji wa nishati usio na maana.
4. Saidia watumiaji kutazama habari za makosa, habari za makosa ya kihistoria, toleo la programu kwa kujitegemea.

Hatua za uendeshaji za skrini ya kugusa

Kidokezo cha joto:

• Skrini ya LCD inayoweza kuguswa ni skrini ya upinzani. tunapendekeza kubonyeza kitufe cha kugusa kwa kidole kidogo hadi "ililie".
• Ili kuongeza muda wa maisha wa skrini ya LCD, tafadhali epuka jua moja kwa moja juu yake.

1. Unapobonyeza kitufe cha nguvu, itaingia kwenye kiolesura kikuu cha skrini ya kuonyesha ya LCD:


   1. Homepage button (Kitufe cha ukurasa wa nyumbani)
   2. Settings button (Kitufe cha mipangilio)
   3. Data button (Kitufe cha data)
   4. Faults button (Kitufe cha makosa)
   5. PV/Car charging display button (Kitufe cha kuonyesha kuchaji PV/Gari)
   6. BMS information display button (Kitufe cha kuonyesha habari cha BMS)
   7. Date/Time (Tarehe/Saa)
   8. DC load information display button (Kitufe cha kuonyesha habari ya mzigo wa DC)
   9. DC ON/OFF button (Kitufe cha WASHA/ZIMA DC)
   10. AC ON/OFF button (Kitufe cha WASHA/ZIMA AC)
   11. Adapter charging display button (Kitufe cha kuonyesha kuchaji adapta)
   12. AC load information display button (Kitufe cha kuonyesha habari ya mzigo wa AC)
2. Bonyeza kitufe cha mipangilio kwenye kiolesura kikuu (Mchoro 2) ili kuingia kwenye kiolesura cha mipangilio kama ifuatavyo (Mchoro 3):
   Kidokezo cha joto: Tafadhali ingiza kiolesura cha mipangilio ili kuweka tarehe na saa kulingana na eneo la saa la eneo, na uangalie voltage ya pato, frequency na vigezo vingine kwa mara ya kwanza.
   Chaguo-msingi:
   JP output: 100V/50Hz (Toleo la JP)
   US output: 120V/60Hz (Toleo la Marekani)
   EU output: 230V/50Hz (Toleo la EU)
   UK output: 230V/50Hz (Toleo la Uingereza)
   DC Input Source: PV (solar) (Chanzo cha kuingiza DC: PV (sola))
   ECO Mode: NO (Hali ya ECO: HAPANA)
   Bonyeza kitufe cha "Next" (Inayofuata) ili kuingiza lugha na mpangilio wa tarehe kama hapa chini(Mchoro 3):
   Language: Japanese, English (Lugha: Kijapani, Kiingereza)
   Date and time: 2000-00-00, 00:00:00 (Tarehe na saa: 2000-00-00, 00:00:00)
   Tafadhali weka "Tarehe na saa" angalau mara moja kila wiki 2.
   Bonyeza ili kusanidi.

3. Rudi kwenye kiolesura kikuu (Mchoro 1), bonyeza kitufe cha "Data" ili kuingia kwenye ukurasa (Mchoro 4):
   • Bonyeza kitufe cha "Product Info" (Habari ya Bidhaa), unaweza kutazama mfano wa bidhaa, toleo la programu ya udhibiti, toleo la programu ya ufuatiliaji, toleo la programu ya ufuatiliaji ya BMS na toleo la programu ya kuonyesha kwa zamu;
   • Bonyeza kitufe cha "Inverter & Charger Info" (Habari ya Inverter & Chaja), unaweza kutazama uendeshaji wa PV / Gari na hali ya uendeshaji wa adapta, uendeshaji wa DC na uendeshaji wa AC kwa zamu, ambayo pia inaweza kupatikana moja kwa moja kutoka kwa kitufe cha mkato kwenye kiolesura kikuu;
   • Bonyeza kitufe cha "BMS Maintenance" (Matengenezo ya BMS), unaweza kutazama habari ya uendeshaji ya BMS, na sehemu hii pia inaweza kupatikana moja kwa moja kutoka kwa kitufe cha mkato kwenye kiolesura kikuu;
   • Bonyeza kitufe cha "Fault History" (Historia ya Makosa), unaweza kutazama habari zote za makosa zilizozalishwa na mashine. Nambari zote za makosa zimerekodiwa hapa. Kulingana na nambari za makosa, rudi kwenye kiolesura kikuu na bonyeza kitufe cha makosa ili kutazama habari inayolingana ya makosa. Historia ya Makosa inahifadhiwa hadi miaka 10 ikiwa haijaondolewa kwa mikono.

4. Rudi kwenye kiolesura kikuu na bonyeza kitufe cha makosa (Mchoro 1) ili kutazama habari ya sasa ya makosa: kitufe cha makosa kitaonyesha rangi ya machungwa ikiwa kuna kosa, bonyeza ili kuingiza habari inayolingana ya makosa, basi taa ya kijivu itageuka kuwa rangi ya machungwa.

Kuchaji bidhaa

Kuna njia tano za kuchaji:

1. Njia ya kuchaji 1: Kutoka kwa plagi ya ukuta ya AC
   • Bonyeza kitufe kikuu cha kuwasha ili kuanza kuchaji baada ya kuunganisha bidhaa kwenye plagi ya ukuta ya AC, kuchaji kutasimama kiotomatiki itakapofika 100%.




2. Njia ya kuchaji 2: Kutoka kwa paneli za sola
   • Chagua paneli ya sola yenye volti ya kufanya kazi DC 35V-150V.
   • Unganisha paneli ya sola kwenye bidhaa kupitia kebo ya kuchaji ya sola iliyojumuishwa.
   • Kuchaji kwa kuunganisha na kucheza: itaanza kuchaji kiotomatiki baada ya kuunganisha paneli ya sola kwenye bidhaa hata ikiwa imezimwa.
   • Upeo wa sasa wa sola ni 12A.




3. Njia ya kuchaji 3: Kutoka kwa bandari ya sigara ya gari
   • Bonyeza kitufe cha kuwasha na uunganishe kwenye bandari ya sigara kupitia kebo ya kuchaji ya gari.
   • Ingiza kiolesura cha mipangilio kama inavyoonyeshwa kwenye (Mchoro 2) kupitia skrini ya kuonyesha ili kuweka chanzo cha ingizo la DC kwa modi ya gari; Bidhaa inaweza kuchajiwa na kiwango cha juu cha sasa cha 8.2A.




4. Njia ya kuchaji 4: Kutoka kwa jenereta (petroli, propani au dizeli)
   • Unganisha ingizo la adapta ya AC kwenye jenereta na bandari ya pato kwenye bandari ya kuchaji ya AC ya mashine.
   • Bonyeza kitufe cha kuwasha, bidhaa itachajiwa, kuchaji kutasimama kiotomatiki itakapofika 100%.




5. Njia ya kuchaji 5: kutoka kwa betri ya asidi ya risasi
   • Unganisha kwenye nguzo chanya na hasi za betri kupitia kebo ya kuchaji ya sola iliyotolewa (zingatia kutofautisha nguzo chanya na hasi za betri, kichwa chekundu ni nguzo chanya, na kichwa cheusi ni nguzo hasi).
   • Ingiza kiolesura cha mipangilio kama inavyoonyeshwa kwenye (Mchoro 2) kupitia skrini ya kuonyesha ili kuweka chanzo cha ingizo la DC kwa "modi ya gari". Bidhaa inaweza kutumika kwa modi ya kuchaji gari, na kiwango cha juu cha sasa cha 8.2A. Bidhaa ina kazi ya kuzuia utokaji wa ziada kwa betri ya asidi ya risasi.





Kutoa chaji

1. Washa 12V / 25A, 12V / 3A, bandari ya sigara, USB na pato la aina ya C: kwanza, bonyeza kitufe cha kuwasha, kisha ingiza kiolesura kikuu kupitia skrini ya kugusa, bonyeza kitufe cha DC ON/ OFF (Washa/Zima DC) na uthibitishe, Zima pato hili, na pia bonyeza kitufe cha DC on / off (washa/zima DC) na uthibitishe.
2. Washa pato la AC: kwanza, bonyeza kitufe cha kuwasha, kisha ingiza kiolesura kikuu kupitia skrini ya kugusa, bonyeza kitufe cha AC ON/ OFF (Washa/Zima AC) na uthibitishe. Zima bandari hizi za pato la AC, na pia bonyeza kitufe cha AC ON/ OFF (Washa/Zima AC) na uthibitishe.

Hali ya matumizi

1. Nje: Vifaa vya gari: friji ya gari, kifaa cha kusafisha utupu cha gari na vifaa vingine vya gari; Vifaa vya kupiga kambi: zana za umeme za bustani (zana za nguvu kama vile vipulizia, mashine za kukata nyasi, visima vya umeme, misumeno ya umeme), grili za BBQ, taa za LED, n.k.
2. Ndani: Friji, vifaa vya jikoni kama vile birika, kibaniko, blender, kitengeneza kahawa, jiko la kupikia mchele, kompyuta ndogo, simu, taa, n.k.

Mifano ya mizigo

1. Bandari ya 12V / 25A, 12V / 3A, bandari ya sigara, USB na aina ya C inafaa kwa bidhaa nyingi sokoni, lakini bidhaa zingine zinaweza kusababisha ulinzi wa ziada wa sasa ikiwa kuna athari kubwa ya sasa wakati wa kuanza.
2. Nguvu ya bidhaa za umeme zinazotumiwa kwa pato la AC inapaswa kuwa chini ya 2000W. Kulingana na bidhaa tofauti za umeme, wakati nguvu iliyokadiriwa ni chini ya 2000W, viyoyozi vingine, motors na vifaa vingine ambavyo vinahitaji kiwango cha juu cha sasa cha papo hapo wakati wa kuanza vinaweza kusababisha ziada ya sasa wakati uwiano wa thamani ya kilele cha sasa iliyokadiriwa unazidi 3:1. Kwa wakati huu, tulipendekeza kwamba uchague vifaa vya umeme na kiwango cha chini cha nguvu.
3. Wakati pato limezidiwa, limepitwa na sasa au mzunguko mfupi, bidhaa itazima pato linalolingana, na kisha itaanza kiotomatiki mara mbili (kwa muda wa 20s). Ikiwa bado kuna mzigo kupita kiasi, kengele ya sasa kupita kiasi au mzunguko mfupi, pato litafungwa, na inahitaji utatuzi wa mwongozo na kisha uanze upya. Ikiwa pato linasimama mara kwa mara baada ya kuanza upya, tafadhali acha kuitumia mara moja (baada tu ya utatuzi) au wasiliana na muuzaji au wakala wa matengenezo kwa usaidizi.
4. Wakati nguvu ya betri imetolewa hadi 0%, pato la DC na AC litazima kiotomatiki. Ni wakati tu nguvu ya betri imechajiwa hadi zaidi ya 5%, pato la DC na AC linaweza kuwashwa, ambayo ni kulinda betri na kuongeza maisha yake ya mzunguko.
5. Mashine hii inasaidia kuchaji na kutoa chaji kwa wakati mmoja.

Kukadiria muda wa kufanya kazi

2000Wh × DOD × η ÷ (mzigo W) = muda wa kuchaji (kitengo: h)
Kumbuka: DOD ni kina cha utokaji wa betri, η ni ufanisi wa kibadilishaji umeme cha ndani,
DOD=90%, η=88%.

Vipimo

Maagizo ya kuhifadhi na matengenezo

1. Tafadhali chaji mashine kikamilifu kabla ya kuihifadhi.
2. Zima vitufe vyote vya kuwasha.
3. Ili kuhifadhi maisha ya betri, tafadhali tumia na uchaji tena angalau mara moja kila baada ya miezi 6.
4. Hakikisha uingizaji hewa mzuri wakati unatumika au unahifadhi na uweke mbali na vifaa au gesi zozote zinazoweza kuwaka. Usiweke chochote juu ya kitengo katika hifadhi au matumizi.
   Uingizaji hewa usiofaa na/au uhifadhi usiofaa unaweza kusababisha uharibifu kwa kitengo.
5. Epuka kuweka bidhaa kwenye mvua au kutumia bidhaa katika mazingira yenye unyevu.
6. Tumia na uhifadhi bidhaa katika mazingira safi na kavu.
7. Weka bidhaa hii mbali na watoto na mnyama kipenzi.
8. Kamua kitambaa kwa maji na uifute safi ikiwa kuna uchafu.

Tamko

• Baadhi ya mabadiliko yanaweza kufanywa kwa mwonekano na vipimo bila taarifa ya awali kutokana na uboreshaji wa bidhaa.
• Kampuni yetu haitawajibika kwa uharibifu wowote unaosababishwa na nguvu majeure kama vile moto, kimbunga, mafuriko, tetemeko la ardhi au uzembe wa makusudi wa mtumiaji, matumizi mabaya au hali zingine zisizo za kawaida.
• Hakuna fidia itafanywa kwa kushindwa kwa kiunganishi/vifaa visivyo vya kawaida.
• Kampuni yetu haitabeba majukumu yote ikiwa uharibifu unasababishwa na kutotumia bidhaa kulingana na njia ya matumizi katika mwongozo wa uendeshaji.
• Bidhaa hii haifai kwa matumizi kwenye vifaa au mashine husika zinazohusisha usalama wa kibinafsi, kama vile vifaa vya nishati ya atomiki, vifaa vya anga, vifaa vya usafiri, vifaa vya matibabu, n.k., au vifaa au mashine ambazo lazima ziwe za kuaminika sana katika umeme. Ikiwa tunatumia bidhaa hii kwenye vifaa au mashine zilizotajwa hapo juu, hatutawajibika kwa ajali ya kibinafsi, ajali ya moto au hatua mbaya ya mashine na vifaa vinavyosababishwa na kushindwa kwa bidhaa hii.

Makosa ya kawaida na utatuzi

Ikiwa bidhaa hii haiwezi kuchaji au kuwezesha vifaa vingine, tafadhali angalia kulingana na hatua zifuatazo.

1. Hakikisha kuwa kitufe cha kuwasha kimewashwa na taa ya kitufe cha kuwasha imewashwa kila wakati (kijani).
2. Hakikisha kuwa kitufe cha DC ON / OFF (Washa/Zima DC) na kitufe cha AC ON / OFF (Washa/Zima AC) kimewashwa.
3. Angalia ikiwa kushoto kwa uwezo wa betri ni zaidi ya 5%. Ikiwa kushoto kwa uwezo wa betri ni chini ya 5%, tafadhali chaji haraka iwezekanavyo.
4. Hakikisha kuwa vifaa vya mzigo vinakidhi kikomo cha nguvu cha bidhaa, yaani, nguvu ya mzigo iko ndani ya kiwango cha juu cha ingizo cha kila kiolesura cha pato;

Ikiwa hatua zilizo hapo juu bado hazitatui tatizo, tafadhali wasiliana na muuzaji kwa usaidizi.

Maswali Yanayoulizwa Mara kwa Mara (FAQ - Frequently Asked Questions)

• Kina cha kutokwa (DoD - Depth of Discharge) ni nini?
  Ili kuongeza muda wa matumizi ya betri, kituo cha umeme kinachobebeka kina mpangilio wa DOD wa 90%, ambayo inamaanisha kuwa 90% tu ya uwezo wa betri inaweza kutolewa. Hifadhi 10% ya nishati ili kuepuka uharibifu wa betri kutokana na kutokwa kupita kiasi.
• Je, inaweza kuchajiwa na kutolewa kwa wakati mmoja?
  Ndiyo, inasaidia kuchaji kupitia (pass through charging) kwa mizigo ya AC na DC. Tunapendekeza ikiwa unafanya hivi uhakikishe kuwa unachaji kikamilifu AC200P angalau mara moja kwa mwezi ili kuongeza muda wa matumizi ya betri.
• Je, pato la AC linaweza kuchaji jokofu, kiyoyozi au mashine ya kuchimba umeme?
  Nguvu ndogo kwa vifaa hivyo inaweza kuchajiwa. Haipendekezwi kutumia nguvu zaidi ya 1400W. Nguvu ya kuanzia ya jokofu, kiyoyozi na mashine ya kuchimba umeme kwa ujumla ni mara 5-7 ya nguvu nominella, ambayo ni rahisi kusababisha upakiaji wa AC (AC overload).
• Je, bidhaa mbili zinaweza kutumika sambamba?
  Hapana.
• Je, ninaweza kutumia paneli za jua za mtu wa tatu?
  Unaweza kutumia paneli zozote za jua zinazopatikana mradi tu zina viunganishi vya MC4 na zikiunganishwa pamoja voltage iko kati ya 35V hadi 150V na si zaidi ya 700W.
• Je, ninajuaje kama kifaa changu kitafanya kazi na bidhaa?
  Unapogundua ni vifaa gani vinaweza kuendeshwa na kituo chako cha umeme kinachobebeka, utahitaji kuhesabu ni kiasi gani cha mizigo endelevu ya kila kifaa unachotaka kuendesha kwa wakati mmoja ili kubaini ikiwa jumla ya wati iko ndani ya uwezo wa jenereta. Unaweza kupata wattage ya kifaa kwa kuangalia maelezo ya mtengenezaji (habari hii kawaida huwekwa muhuri au kuchapishwa kwenye vifaa na vifaa vingi) ili kupima wattage yake. Ongeza watt zote za vifaa vitakavyoendeshwa ili kubaini ikiwa jumla ya wati iko ndani ya wati za juu zaidi endelevu na za ghafla.
• Je, ninaweza kuunganisha bidhaa kwenye sanduku langu la mzunguko wa nyumbani?
  Haiwezi.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Bluetti Portable Power Station AC200P
