Gira System 106 Modul snímača odtlačkov prstov 5551 Manuál

Všeobecné bezpečnostné pokyny

Elektrické zariadenia smie inštalovať a pripájať iba kvalifikovaný elektrikár!

Tieto pokyny sú neoddeliteľnou súčasťou produktu a musia zostať u koncového zákazníka.

Požadované príslušenstvo

• Povrchová montážna skrinka System 106,
  1-násobná až 5-násobná (obj. č. 5501...,
  5502..., 5503..., 5504..., 5505...) alebo zapustená skrinka System 106, 1-násobná až 5-násobná (obj. č. 5511..., 5512..., 5513...,
  5514..., 5515...)

Príslušenstvo

• Hlasový modul System 106 (obj. č.
  5563..) s modulom tlačidla volania
  (553. ..) alebo modul dverovej stanice (obj. č. 5565 9.).
• Video riadiace zariadenie (obj. č. 1288 00) alebo audio riadiace zariadenie (obj. č. 1278 00).
• Domáca stanica Gira
• Napájací zdroj pre dvernú komunikáciu DC 24 V 300 mA (obj. č. 1296 00).

Funkčný popis

Modul snímača odtlačkov prstov slúži ako kontrola prístupu na základe biometrických charakteristík ľudských prstov. Je možné naučiť až 100 prstov. Modul je možné prevádzkovať ako samostatné zariadenie alebo integrovať do systému dverovej komunikácie Gira.

Rozsah dodávky
1 x modul snímača odtlačkov prstov dverí System 106
1 x bezpečnostná karta
1 x návod na obsluhu

Uistite sa, že obsah balenia je kompletný a nepoškodený. V prípade akýchkoľvek nedostatkov si pozrite časť "Záruka". Popis zariadenia

Pohľad spredu

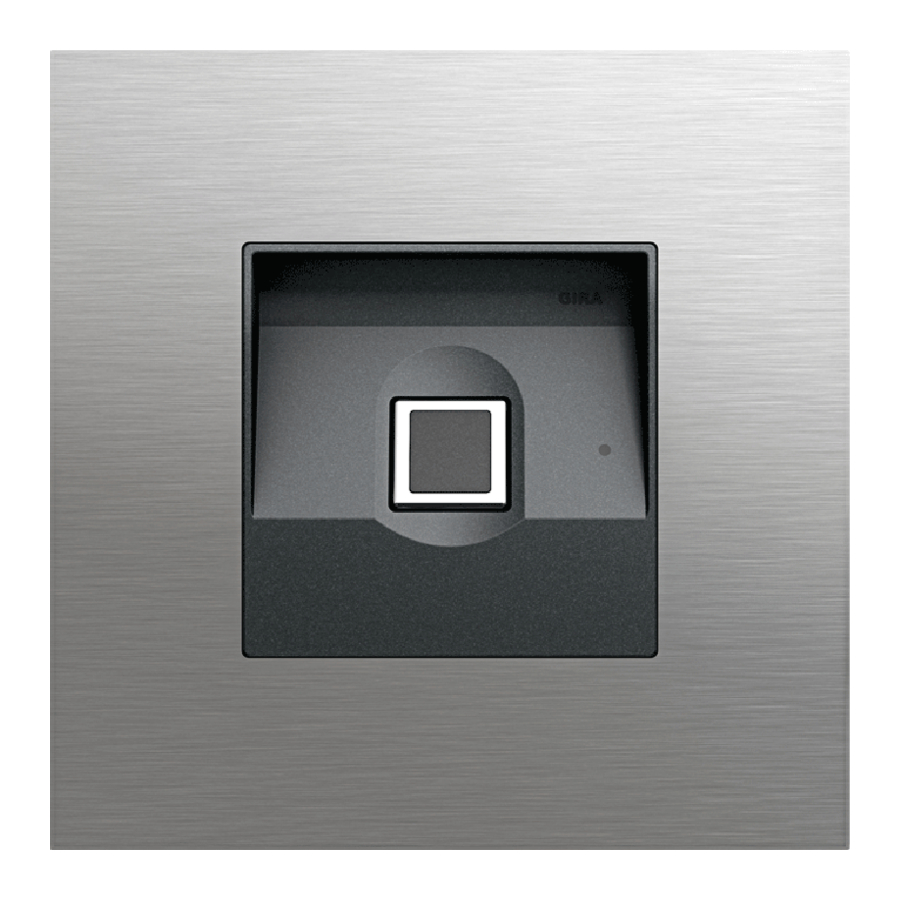

1. Predná doska
2. Snímač

Pohľad zozadu

1. Otočný skrutka (4x)
2. Zásuvka (2x): Systémový kábel
3. Upevnenie (4x): Predná strana modulu
4. Skrutková svorka: TC zbernica a prídavné napájanie

Oblasti použitia

Použitie bez systému dverovej komunikácie
Ak sa má modul snímača odtlačkov prstov používať iba na spúšťanie spínacích akcií alebo na otváranie dverí bez sprievodného hovoru alebo video spojenia, je možná inštalácia bez kompletného systému dverovej komunikácie: Namiesto riadiaceho zariadenia je možné použiť napríklad rozhranie zbernice modulu snímača odtlačkov prstov na napájanie spínacích členov, tlačidlových rozhraní alebo iných zariadení Keyless In. Zariadenia na hlasové alebo video spojenia nie je možné pripojiť.

Na napájanie zariadení je k prídavným napájacím (AS) svorkám modulu snímača odtlačkov prstov pripojený napájací zdroj DC 24 V 300 mA. Jeho napätie je potom privedené do TC zbernice, ku ktorej sú pripojené zvyšné zariadenia. Napájanie zbernice musí byť aktivované v aplikácii Keyless In alebo priamo na zariadení pri spúšťaní modulu snímača odtlačkov prstov.

Vzhľadom na rôznu spotrebu energie zariadení sa zariadenia niekedy počítajú ako viacero zariadení:

• Spínací člen DCS: 1 zariadenie
• Tlačidlové rozhranie: 1 zariadenie
• Ďalšie zariadenia Keyless In: 7 zariadení

Pri výbere zariadení neprekračujte maximálny počet 20 zariadení.

Maximálne dĺžky káblov od prídavného napájacieho zdroja DC 24 V cez modul snímača odtlačkov prstov k poslednému zariadeniu sú nasledovné:

• 100 m s priemerom drôtu 0,6 mm
• 150 m s priemerom drôtu 0,8 mm
  Napájací modul snímača odtlačkov prstov môže byť umiestnený v ľubovoľnom bode.

1. Napájací zdroj DC 24 V 300 mA
2. Modul snímača odtlačkov prstov System 106, napájajúci TC zbernicu
3. Modul snímača odtlačkov prstov System 106
4. Spínacie členy DCS
5. Tlačidlové rozhranie

TC zbernica je pripojená k zbernicovým svorkám modulu snímača odtlačkov prstov. Napájací zdroj DC 24 V je pripojený k svorkám AS. K tomuto napájaciemu zdroju DC 24 V môže byť pripojený iba jeden modul Keyless In. Napájanie TC zbernice musí byť aktivované počas spúšťania. Po obnovení továrenských nastavení je napájanie TC zbernice deaktivované.

Použitie ako samostatný modul v systéme dverovej komunikácie
Modul snímača odtlačkov prstov je možné prevádzkovať v systéme dverovej komunikácie nezávisle od dverových staníc.

1. Riadiace zariadenie
2. Napájací zdroj DC 24 V
3. Domáca stanica
4. Modul snímača odtlačkov prstov System 106
5. Spínací člen DCS

Pripojenie k TC zbernici sa vykonáva pomocou skrutkových svoriek "Bus" ("Zbernica"). K skrutkovým svorkám "AS" ("Prídavné napájanie") je možné pripojiť prídavné napájanie.
Ak nie je pripojené žiadne prídavné napájanie, modul snímača odtlačkov prstov znižuje maximálny možný počet zariadení v závislosti od použitého riadiaceho zariadenia nasledovne:

• Audio riadiace zariadenie: Modul snímača odtlačkov prstov nahrádza 16 audio zariadení.
• Video riadiace zariadenie: Modul snímača odtlačkov prstov nahrádza 10 audio alebo 4 video zariadenia.

Použitie v dverovej stanici System 106

Systémový kábel je možné použiť na pripojenie modulu snímača odtlačkov prstov k modulom System 106 a systému dverovej komunikácie. Týmto spôsobom môže modul snímača odtlačkov prstov napríklad spustiť spínaciu akciu zo spínacieho člena.

1. Dverová stanica System 106 s modulom snímača odtlačkov prstov
2. Povrchová video domáca stanica 7
3. Video riadiace zariadenie
4. Spínací člen DCS
5. Domáca stanica

Napájanie je zabezpečené cez pripojenie "System" ("Systém").

Nepriradzujte skrutkové svorky
Skrutkové svorky modulu snímača odtlačkov prstov "AS" ("Prídavné napájanie") a "Bus" ("Zbernica") nesmú byť obsadené.

Ak nie je pripojené žiadne prídavné napájanie, modul snímača odtlačkov prstov znižuje maximálny možný počet zariadení v závislosti od použitého riadiaceho zariadenia nasledovne:

• Audio riadiace zariadenie: Modul snímača odtlačkov prstov nahrádza 16 audio zariadení.
• Video riadiace zariadenie: Modul snímača odtlačkov prstov nahrádza 10 audio alebo 4 video zariadenia.

Ochrana riadiaceho zariadenia
pred neoprávneným prístupom
V oblastiach vyžadujúcich vysokú úroveň zabezpečenia by malo byť riadiace zariadenie zabezpečené (uzamknuté) proti neoprávnenému prístupu.

Montáž modulu

Montáž modulu
Nasledujúce kroky nájdete v montážnom návode pre povrchovú montážnu skrinku System 106 1- až 5-násobnú alebo zapustenú montážnu skrinku 1- až 5-násobnú:

• Zaistite modul na montážnom ráme.
• Pripojte systémový kábel.
• Umiestnite ukončovacie odpory
• Otočte funkčný nosič do povrchovej montážnej skrinky a priskrutkujte ho na miesto.

Prevádzka

Na ovládanie modulu odtlačkov prstov stačí raz priložiť predtým naučený prst na modul.

Dotyk prstom
Aby modul odtlačkov prstov správne fungoval, prst musí byť správne umiestnený počas procesu učenia aj počas následnej prevádzky.
Ideálne:
Umiestnite oblasť s najsilnejším vírením odtlačku prsta (stred končeka prsta) centrálne na snímač.

Nesprávne

Potvrdzovacie signály

LED	Tón	Význam
svieti na zeleno	1x dlhý	pozitívny potvrdzovací signál, napr.: Vstup úspešný Prst rozpoznaný
bliká na zeleno	-	Zariadenie je v stave dodania
svieti na červeno	3 x krátky	negatívny potvrdzovací signál, napr.: Prst nerozpoznaný Vstup nie je správny
svieti na oranžovo	-	Aktívny je režim správcu alebo SysProg
svieti na modro	-	Aktívne pripojenie Bluetooth
svieti na červeno	4 x krátky	Negatívny potvrdzovací signál pre pokus o prístup mimo povoleného časového obdobia v prípade časovo obmedzeného prístupového oprávnenia

Potvrdzovací tón vypnutý
Ak je potvrdzovací tón vypnutý, nebudú znieť žiadne potvrdzovacie tóny. Potvrdzovacie signály sú vydávané výlučne LED diódou.

Spustenie

Modul odtlačkov prstov je možné uviesť do prevádzky a nakonfigurovať pomocou aplikácie Gira Keyless In alebo manuálne na zariadení. Pri spúšťaní prevádzky musíte zvoliť prevádzkový režim. Následné zmeny sú možné len s dodatočným úsilím.

Spustenie pomocou aplikácie Gira Keyless In

1. Stiahnite si aplikáciu Gira Keyless In do mobilného zariadenia správcu:
2. Spustite aplikáciu a postupujte podľa pokynov na obrazovke.

Aktivačný kód
Aktivačný kód potrebný na spustenie nájdete na priloženej bezpečnostnej karte.

Spustenie bez aplikácie
Ak chcete vykonať spustenie manuálne, prečítajte si pokyny na nasledujúcej strane.

Technické údaje

Napájanie:	cez systém (plochý páskový kábel, 10-pólový ) alebo cez riadiace zariadenie alebo cez AS (DC 24 V 300 mA)
Spotreba energie
Pohotovostný režim:	650 mW
Pripojenia:	2 x systém 2 x dodatočné napájanie 2 x 2-vodičová zbernica
Teplota okolia:	-25°C až +70°C
Druh ochrany:	IP54
Rozmery (Š x V):	106,5 x 106,5 mm
Rádiová frekvencia:	2,402 -2,480 GHz
Prenosová kapacita:	max. 2,5 mW, trieda 2
Dosah prenosu:	typ. 10 m

Manuálne spustenie

Spustenie sa vykonáva pomocou nasledujúcich krokov:

• Naučte prvého správcu
• Naučte prst používateľa
• Nakonfigurujte modul odtlačkov prstov
• pre použitie v systéme dverovej komunikácie: Priraďte otvárač dverí / spínacie akčné členy

Podrobné pokyny na spustenie
Podrobné pokyny na manuálne spustenie nájdete v sekcii na stiahnutie Gira pod:

Základy pre naučenie prsta

1. Umiestnite prst, ktorý sa má naučiť, do stredu snímača, kým nezaznie krátky potvrdzovací tón.

2. Hneď ako sa LED dióda rozsvieti na oranžovo, znova položte prst na snímač.
3. Opakujte kroky 1 až 2 niekoľkokrát.
4. Prst je naučený, keď zaznie dlhý potvrdzovací tón a LED dióda sa rozsvieti na zeleno.

Pre "ťažké" prsty, napr. ak má osoba veľmi suchú pokožku, môže byť potrebné umiestniť prst, ktorý sa má naučiť, až 7-krát. Ak po siedmom pokuse zaznejú 3 krátke tóny, prst sa úspešne nenaučil.
V tomto prípade znova položte prst (krok 1) alebo použite iný prst.

Príkazy na naučenie a vymazanie naučených prstov

Naučené prsty si môžete označiť v tabuľke na pravej strane.

Príkazy na konfiguráciu modulu odtlačkov prstov

Príkazy na použitie bez systému dverovej komunikácie

Príkazy na priradenia v systéme dverovej komunikácie: Priraďte spínací akčný člen

Príkazy na priradenia v systéme dverovej komunikácie: Priraďte otvárač dverí

Prehľad administrátorov

Prehľad prstov používateľa

Zhoda

Gira Giersiepen GmbH & Co. KG týmto vyhlasuje, že rádiový systém typu art. č. 5551.. spĺňa smernicu 2014/53/EÚ. Celé číslo výrobku nájdete na zariadení. Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na internetovej adrese: www.gira.de/konformitaet

Záruka

Záruka sa poskytuje v súlade so zákonnými požiadavkami prostredníctvom predajcu. Chybné zariadenia prosím odovzdajte alebo pošlite s predplateným poštovným a s popisom chyby vášmu obchodnému zástupcovi (predajcovi / inštalačnej spoločnosti / predajcovi elektroniky). Táto osoba zariadenia postúpi servisnému stredisku Gira.
