Gira System 106 Parmak İzi Modülü 5551 Kullanım Kılavuzu

Genel güvenlik talimatları

Elektrikli cihazlar yalnızca yetkili bir elektrikçi tarafından kurulabilir ve bağlanabilir!

Bu talimatlar ürünün ayrılmaz bir parçasıdır ve son müşteride kalmalıdır.

Gerekli aksesuarlar

• System 106 yüzeye monte kasa,
  1'li ila 5'li (ürün no. 5501...,
  5502..., 5503..., 5504..., 5505...) veya System 106 sıva altı kasa, 1'li ila 5'li (ürün no. 5511..., 5512..., 5513...,
  5514..., 5515...)

Aksesuarlar

• System 106 ses modülü (ürün no.
  5563..) çağrı butonu modülü ile
  (553. ..) veya kapı istasyonu modülü (ürün no. 5565 9.).
• Video kontrol cihazı (ürün no. 1288 00) veya ses kontrol cihazı (ürün no.1278 00).
• Gira ev istasyonu
• Kapı iletişimi için güç kaynağı DC 24 V 300 mA (ürün no. 1296 00).

Fonksiyonel açıklama

Parmak izi modülü, insan parmaklarının biyometrik özelliklerine dayalı erişim kontrolü olarak hizmet eder. 100'e kadar parmak tanıtılabilir. Modül, bağımsız bir cihaz olarak çalıştırılabilir veya Gira kapı iletişim sistemine entegre edilebilir.

Teslimat kapsamı
1 x System 106 kapı parmak izi modülü
1 x güvenlik kartı
1 x çalıştırma talimatları

Paket içeriğinin eksiksiz ve hasarsız olduğundan emin olun. Herhangi bir kusur durumunda lütfen "Garanti" bölümüne bakın. Cihaz açıklaması

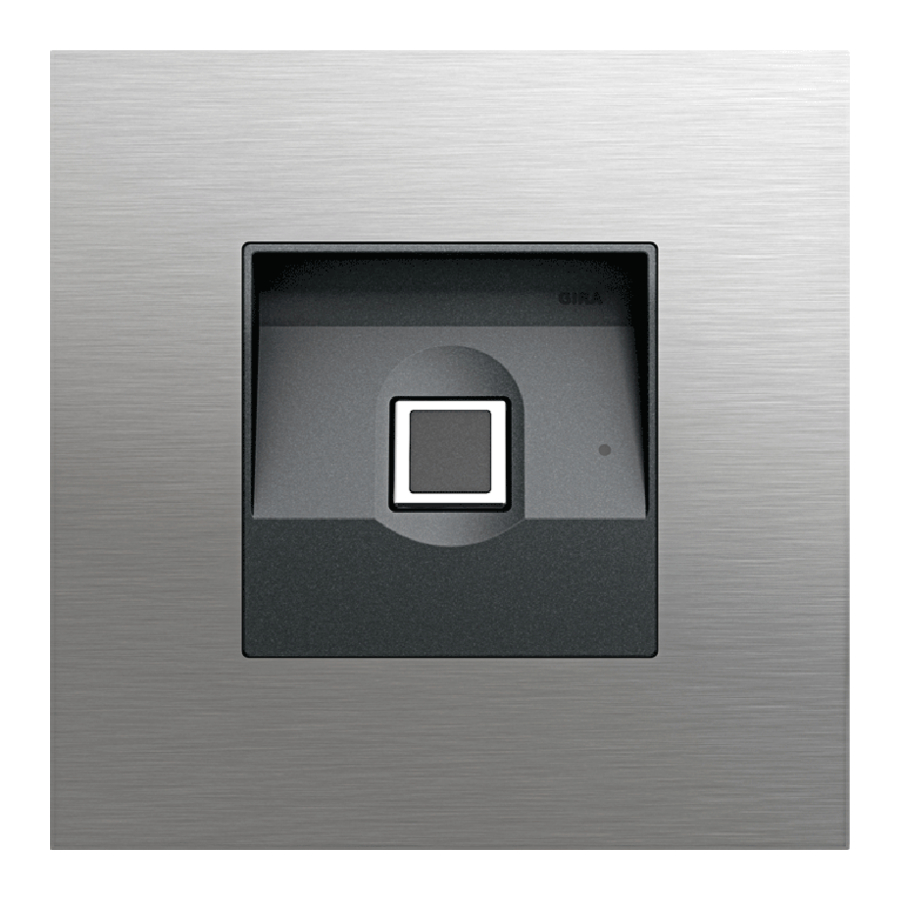

Ön görünüm

1. Ön plaka
2. Sensör

Arka görünüm

1. Döndürme cıvatası (4x)
2. Soket (2x): Sistem kablosu
3. Montaj (4x): Modül önü
4. Vida terminali: TC veri yolu ve ek güç kaynağı

Uygulama alanları

Kapı iletişim sistemi olmadan kullanım
Parmak izi modülü yalnızca anahtarlama eylemlerini tetiklemek veya eşlik eden bir konuşma veya video bağlantısı olmadan kapıları açmak için kullanılacaksa, tam bir kapı iletişim sistemi olmadan kurulum mümkündür: Bir kontrol cihazı yerine, parmak izi modülü veri yolu arayüzü, örneğin anahtarlama aktüatörlerini, buton arayüzlerini veya diğer Keyless In cihazlarını beslemek için kullanılabilir. Ses veya video bağlantıları için cihazlar bağlanamaz.

Cihazlara güç sağlamak için parmak izi modülünün ek güç kaynağı (AS) terminallerine bir DC 24 V 300 mA güç kaynağı bağlanır. Voltajı daha sonra kalan cihazların bağlandığı TC veri yoluna beslenir. Parmak izi modülünü başlatırken, veri yolu beslemesi Keyless In uygulamasında veya doğrudan cihazda etkinleştirilmelidir.

Cihazların farklı güç tüketimi nedeniyle, cihazlar bazen birden fazla cihaz olarak sayılır:

• DCS anahtarlama aktüatörü: 1 cihaz
• Buton arayüzü: 1 cihaz
• Ek Keyless In cihazları: 7 cihaz

Cihazları seçerken, maksimum 20 cihaz sayısını aşmayın.

DC 24 V ek güç kaynağından parmak izi modülü üzerinden son cihaza kadar olan maksimum kablo uzunlukları aşağıdaki gibidir:

• 0,6 mm tel çapı ile 100 m
• 0,8 mm tel çapı ile 150 m
  Besleme yapan parmak izi modülü herhangi bir noktada bulunabilir.

1. Güç kaynağı DC 24 V 300 mA
2. TC veri yolunu besleyen System 106 parmak izi modülü
3. System 106 parmak izi modülü
4. DCS anahtarlama aktüatörleri
5. Buton arayüzü

TC veri yolu, parmak izi modülü veri yolu terminallerine bağlanır. DC 24 V güç kaynağı, AS terminallerine bağlanır. Bu DC 24 V güç kaynağına yalnızca bir Keyless In modülü bağlanabilir. TC veri yolu beslemesi başlatma sırasında etkinleştirilmelidir. Fabrika ayarlarına sıfırlamadan sonra, TC veri yolu beslemesi devre dışı bırakılır.

Kapı iletişim sisteminde bağımsız bir modül olarak kullanım
Parmak izi modülü, kapı istasyonlarından bağımsız olarak kapı iletişim sisteminde çalıştırılabilir.

1. Kontrol cihazı
2. DC 24 V güç kaynağı
3. Ev istasyonu
4. System 106 parmak izi modülü
5. DCS anahtarlama aktüatörü

TC veri yoluna bağlantı, "Bus" vida terminalleri kullanılarak yapılır. "AS" vida terminallerine ek bir güç kaynağı bağlanabilir.
Ek bir güç kaynağı bağlanmazsa, parmak izi modülü, kullanılan kontrol cihazına bağlı olarak mümkün olan maksimum cihaz sayısını aşağıdaki gibi azaltır:

• Ses kontrol cihazı: Parmak izi modülü 16 ses cihazının yerini alır.
• Video kontrol cihazı: Parmak izi modülü 10 ses veya 4 video cihazının yerini alır.

System 106 kapı istasyonunda kullanım

Sistem kablosu, parmak izi modülünü System 106 modüllerine ve kapı iletişim sistemine bağlamak için kullanılabilir. Bu şekilde, parmak izi modülü, örneğin bir anahtarlama aktüatöründen bir anahtarlama eylemini tetikleyebilir.

1. Parmak izi modüllü System 106 kapı istasyonu
2. Yüzeye monte video ev istasyonu 7
3. Video kontrol cihazı
4. DCS anahtarlama aktüatörü
5. Ev istasyonu

Güç, "System" bağlantısı üzerinden sağlanır.

Vida terminallerini atamayın
Parmak izi modülü vida terminalleri "AS" ve "Bus" dolu olmamalıdır.

Ek bir güç kaynağı bağlanmazsa, parmak izi modülü, kullanılan kontrol cihazına bağlı olarak mümkün olan maksimum cihaz sayısını aşağıdaki gibi azaltır:

• Ses kontrol cihazı: Parmak izi modülü 16 ses cihazının yerini alır.
• Video kontrol cihazı: Parmak izi modülü 10 ses veya 4 video cihazının yerini alır.

Kontrol cihazının yetkisiz erişime karşı korunması
Yüksek düzeyde güvenlik gerektiren alanlarda, kontrol cihazı yetkisiz erişime karşı güvenli (kilitli) hale getirilmelidir.

Modülün montajı

Modülün montajı
Aşağıdaki adımlar, System 106 yüzeye monte kasa 1'li ila 5'li veya sıva altı kasa 1'li ila 5'li montaj talimatında bulunabilir:

• Modülü montaj çerçevesine kilitleyin.
• Sistem kablosunu bağlayın.
• Sonlandırma dirençlerini yerleştirin
• Fonksiyon taşıyıcıyı yüzeye monte kasaya döndürün ve yerine vidalayın.

Çalışma

Parmak izi modülünü çalıştırmak için, önceden tanıtılmış parmağın modüle bir kez yerleştirilmesi yeterlidir.

Parmakla dokunma
Parmak izi modülünün düzgün çalışmasını sağlamak için, hem tanıtma işlemi sırasında hem de sonraki çalıştırma sırasında parmak doğru konumlandırılmalıdır.
İdeal olarak:
En güçlü parmak izi girdabına (parmak ucunun merkezi) sahip alanı sensörün ortasına yerleştirin.

Yanlış

Onay sinyalleri

Onay tonu kapalı
Onay tonu kapatılırsa, hiçbir onay tonu duyulmaz. Onay sinyalleri yalnızca LED tarafından verilir.

Başlangıç

Parmak izi modülü, Gira Keyless In uygulaması kullanılarak veya cihaz üzerinde manuel olarak çalıştırılabilir ve yapılandırılabilir. Çalıştırmaya başlarken, bir çalışma modu seçmelisiniz. Sonraki değişiklikler yalnızca ek çaba ile mümkündür.

Gira Keyless In uygulaması ile başlatma

1. Gira Keyless In uygulamasını yöneticinin mobil cihazına indirin:
2. Uygulamayı başlatın ve ekrandaki talimatları izleyin.

Etkinleştirme kodu
Başlangıç için gerekli olan etkinleştirme kodu, ekteki güvenlik kartında bulunabilir.

Uygulama olmadan başlatma
Başlangıcı manuel olarak yapmak istiyorsanız, lütfen bir sonraki sayfadaki talimatlara bakın.

Teknik veriler

Manuel başlatma

Başlatma aşağıdaki adımlar kullanılarak gerçekleştirilir:

• İlk yöneticiyi tanıt
• Kullanıcı parmağını tanıt
• Parmak izi modülünü yapılandır
• kapı iletişim sisteminde kullanım için: Kapı açıcı / anahtarlama aktüatörlerini ata

Ayrıntılı başlatma talimatları
Manuel başlatma için ayrıntılı talimatlar Gira indirme bölümünde bulunabilir:

Bir parmağı tanıtmak için temel bilgiler

1. Kısa onay tonu duyulana kadar tanıtılacak parmağı sensörün ortasına yerleştirin.

2. LED turuncu yanar yanmaz, parmağı tekrar sensöre yerleştirin.
3. 1'den 2'ye kadar olan adımları birkaç kez tekrarlayın.
4. Uzun bir onay tonu duyulduğunda ve LED yeşil yandığında parmak tanıtılır.

"Zor" parmaklar için, örneğin bir kişinin çok kuru cildi varsa, tanıtılacak parmağı 7 defaya kadar yerleştirmek gerekebilir. Yedinci denemeden sonra 3 kısa ton duyulursa, parmak başarıyla tanıtılmamıştır.
Bu durumda, parmağı tekrar yerleştirin (adım 1) veya başka bir parmak kullanın.

Tanıtılmış parmakları tanıtma ve silme komutları

Tanıtılmış parmakları sağ taraftaki tabloda işaretleyebilirsiniz.

Parmak izi modülünü yapılandırma komutları

Kapı iletişim sistemi olmadan kullanım komutları

Kapı iletişim sisteminde atamalar için komutlar: Anahtarlama aktüatörünü ata

Kapı iletişim sisteminde atamalar için komutlar: Kapı açıcıyı ata

Yöneticilere Genel Bakış

Kullanıcı Parmağına Genel Bakış

Uygunluk

Gira Giersiepen GmbH & Co. KG, radyo sistemi tipi art. no. 5551..'in 2014/53/EU direktifine uygun olduğunu beyan eder. Tam makale numarasını cihaz üzerinde bulabilirsiniz. AB Uygunluk Beyanı'nın tam metnine şu internet adresinden ulaşılabilir: www.gira.de/konformitaet

Garanti

Garanti, yasal gerekliliklere uygun olarak perakendeci aracılığıyla sağlanır. Lütfen arızalı cihazları posta ücreti ödenmiş olarak ve bir arıza açıklamasıyla birlikte satış temsilcinize (perakendeci / kurulum şirketi / elektronik perakendecisi) gönderin veya teslim edin. Bu kişi cihazları Gira Servis Merkezi'ne iletecektir.

Gira

Gira
Giersiepen GmbH & Co KG
Elektro-Installations-Systeme
P.O. Box 1220
42461 Radevormwald, Almanya
Telefon: +49 2195 602 - 0
Faks: +49 2195 602 - 191
info@gira.de
www.gira.de
