Gira System 106 Navodila za modul za prstne odtise 5551

Splošna varnostna navodila

Električne naprave lahko namešča in priklopi samo usposobljen električar!

Ta navodila so sestavni del izdelka in morajo ostati pri končnem kupcu.

Potrebna dodatna oprema

• Nadometno ohišje System 106,
  1-gang do 5-gang (št. izdelka 5501...,
  5502..., 5503..., 5504..., 5505...) ali podometno ohišje System 106, 1-gang do 5-gang (št. izdelka 5511..., 5512..., 5513...,
  5514..., 5515...)

Dodatna oprema

• Glasovni modul System 106 (št. izdelka
  5563..) z modulom za klicno tipko
  (553. ..) ali modul vratne postaje (št. izdelka 5565 9.).
• Video nadzorna naprava (št. izdelka 1288 00) ali avdio nadzorna naprava (št. izdelka 1278 00).
• Gira domača postaja
• Napajalnik za vratno komunikacijo DC 24 V 300 mA (št. izdelka 1296 00).

Funkcionalni opis

Modul za prstne odtise služi kot nadzor dostopa na podlagi biometričnih značilnosti človeških prstov. Lahko se shrani do 100 prstnih odtisov. Modul se lahko uporablja kot posamezna naprava ali integrira v sistem vratne komunikacije Gira.

Obseg dobave
1 x modul za prstne odtise za vrata System 106
1 x varnostna kartica
1 x navodila za uporabo

Prepričajte se, da je vsebina paketa popolna in nepoškodovana. V primeru kakršnih koli napak glejte "Garancija". Opis naprave

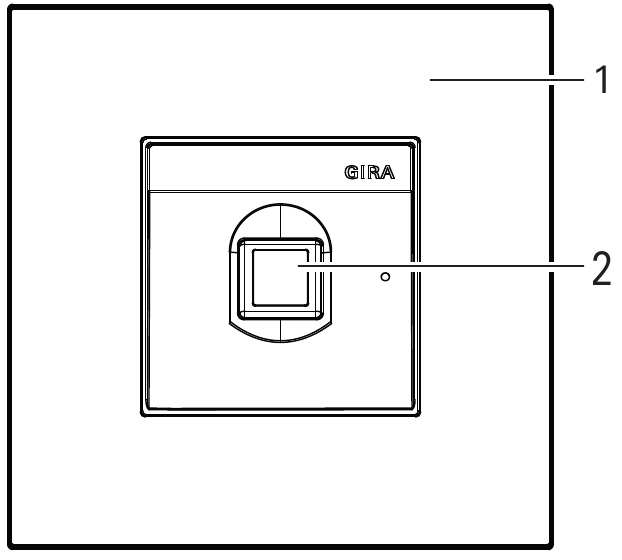

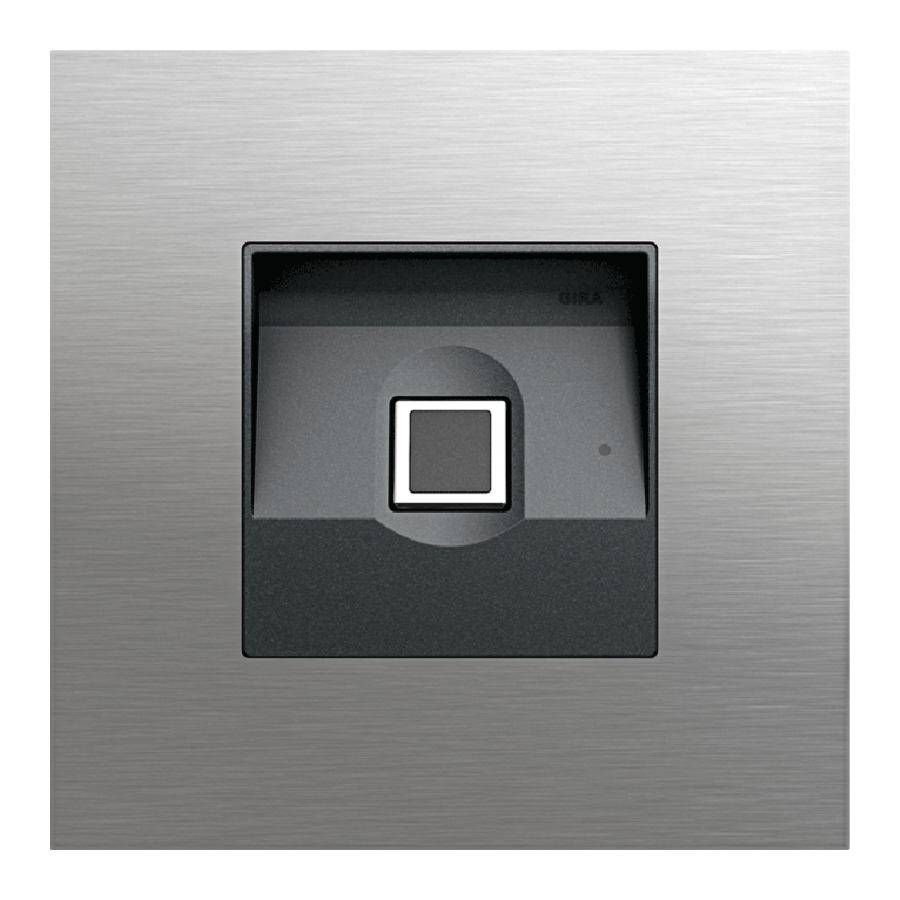

Pogled od spredaj

1. Sprednja plošča
2. Senzor

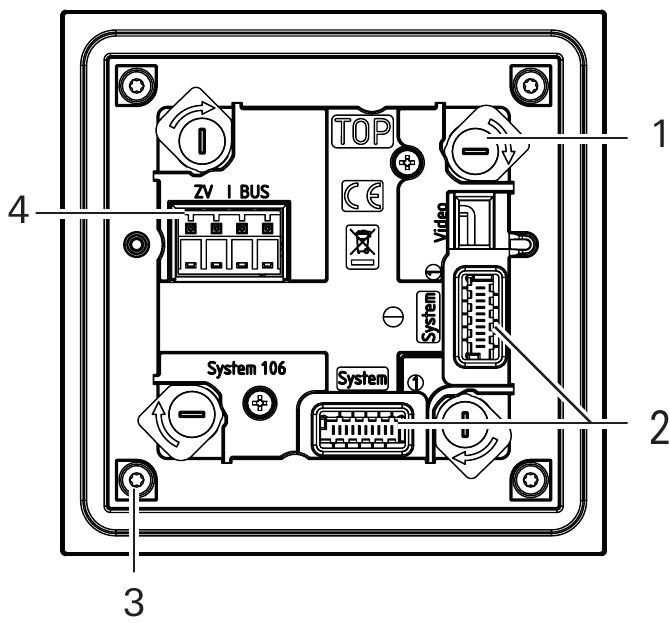

Pogled od zadaj

1. Vrtljivi vijak (4x)
2. Vtičnica (2x): Sistemski kabel
3. Montaža (4x): Sprednja stran modula
4. Vijačna sponka: TC vodilo in dodatno napajanje

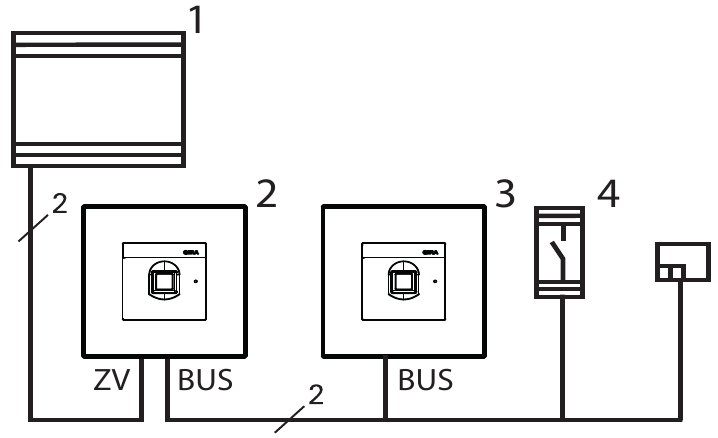

Področja uporabe

Uporaba brez sistema vratne komunikacije
Če naj bi se modul za prstne odtise uporabljal samo za sprožitev preklopnih dejanj ali za odpiranje vrat brez spremljajoče govorne ali video povezave, je možna namestitev brez celotnega sistema vratne komunikacije: Namesto nadzorne naprave se lahko uporabi vmesnik vodila modula za prstne odtise, na primer za napajanje preklopnih aktuatorjev, gumbnih vmesnikov ali drugih naprav Keyless In. Naprav za glasovne ali video povezave ni mogoče priključiti.

Za napajanje naprav je na sponke za dodatno napajanje (AS) modula za prstne odtise priključen napajalnik DC 24 V 300 mA. Njegova napetost se nato dovaja v vodilo TC, na katerega so priključene preostale naprave. Napajanje vodila je treba aktivirati v aplikaciji Keyless In ali neposredno na napravi ob zagonu modula za prstne odtise.

Zaradi različne porabe energije naprav se naprave včasih štejejo kot več naprav:

• DCS preklopni aktuator: 1 naprava
• Gumbni vmesnik: 1 naprava
• Dodatne naprave Keyless In: 7 naprav

Pri izbiri naprav ne prekoračite največjega števila 20 naprav.

Največje dolžine kablov od dodatnega napajalnika DC 24 V prek modula za prstne odtise do zadnje naprave so naslednje:

• 100 m s premerom žice 0,6 mm
• 150 m s premerom žice 0,8 mm
  Napajalni modul za prstne odtise se lahko nahaja na kateri koli točki.

1. Napajalnik DC 24 V 300 mA
2. Modul za prstne odtise System 106, ki napaja vodilo TC
3. Modul za prstne odtise System 106
4. DCS preklopni aktuatorji
5. Gumbni vmesnik

Vodilo TC je priključeno na sponke vodila modula za prstne odtise. Napajalnik DC 24 V je priključen na sponke AS. Na ta napajalnik DC 24 V je lahko priključen samo en modul Keyless In. Napajanje vodila TC je treba aktivirati med zagonom. Po ponastavitvi na tovarniške nastavitve je napajanje vodila TC deaktivirano.

Uporaba kot samostojni modul v sistemu vratne komunikacije
Modul za prstne odtise se lahko uporablja v sistemu vratne komunikacije neodvisno od vratnih postaj.

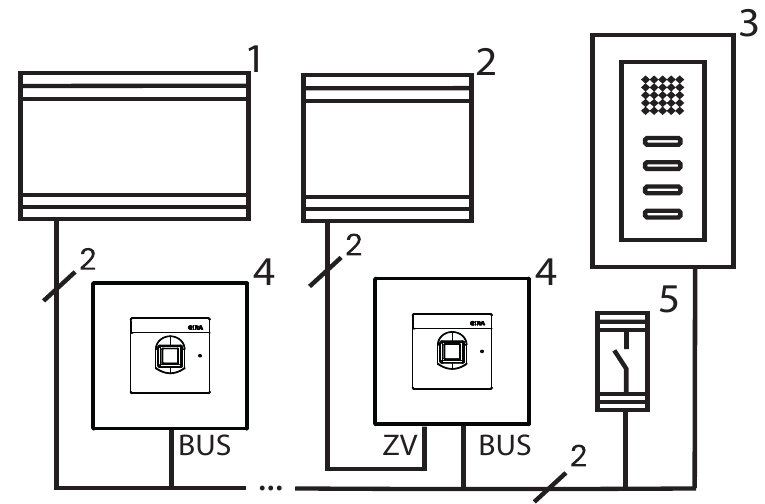

1. Nadzorna naprava
2. Napajalnik DC 24 V
3. Domača postaja
4. Modul za prstne odtise System 106
5. DCS preklopni aktuator

Priključitev na vodilo TC se izvede s pomočjo vijačnih sponk "Bus" (vodilo). Na vijačne sponke "AS" je mogoče priključiti dodatno napajanje.
Če ni priključeno dodatno napajanje, modul za prstne odtise zmanjša največje možno število naprav, odvisno od uporabljene nadzorne naprave, kot sledi:

• Avdio nadzorna naprava: Modul za prstne odtise nadomesti 16 avdio naprav.
• Video nadzorna naprava: Modul za prstne odtise nadomesti 10 avdio ali 4 video naprave.

Uporaba v vratni postaji System 106

Sistemski kabel se lahko uporablja za priključitev modula za prstne odtise na module System 106 in sistem vratne komunikacije. Na ta način lahko modul za prstne odtise na primer sproži preklopno dejanje iz preklopnega aktuatorja.

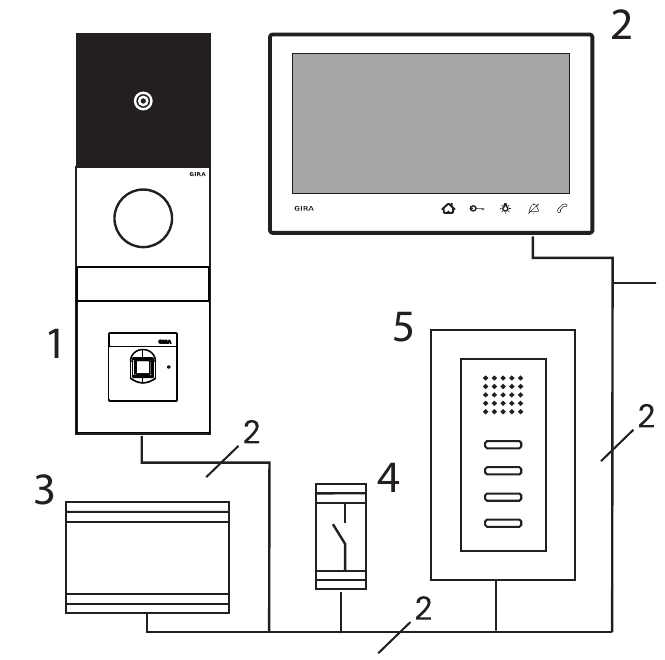

1. Vratna postaja System 106 z modulom za prstne odtise
2. Nadometna video domača postaja 7
3. Video nadzorna naprava
4. DCS preklopni aktuator
5. Domača postaja

Napajanje se izvaja prek priključka "System" (sistem).

Ne dodeljujte vijačnih sponk
Vijačne sponke modula za prstne odtise "AS" in "Bus" (vodilo) ne smejo biti zasedene.

Če ni priključeno dodatno napajanje, modul za prstne odtise zmanjša največje možno število naprav, odvisno od uporabljene nadzorne naprave, kot sledi:

• Avdio nadzorna naprava: Modul za prstne odtise nadomesti 16 avdio naprav.
• Video nadzorna naprava: Modul za prstne odtise nadomesti 10 avdio ali 4 video naprave.

Zaščita nadzorne naprave
pred nepooblaščenim dostopom
Na območjih, ki zahtevajo visoko raven varnosti, je treba nadzorno napravo zavarovati (zakleniti) pred nepooblaščenim dostopom.

Montaža modula

Montaža modula
Naslednje korake najdete v navodilih za montažo nadometnega ohišja System 106 od 1- do 5-gang ali podometnega ohišja od 1- do 5-gang:

• Zaklenite modul na montažni okvir.
• Priključite sistemski kabel.
• Namestite zaključne upore
• Zavrtite funkcijski nosilec v nadometno ohišje in ga privijte na mesto.

Delovanje

Za upravljanje modula za prstne odtise je dovolj, da enkrat položite predhodno vneseni prst na modul.

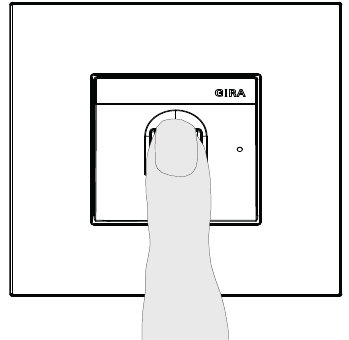

Dotik s prstom
Da bi zagotovili pravilno delovanje modula za prstne odtise, mora biti prst pravilno nameščen tako med postopkom učenja kot tudi pri kasnejšem delovanju.
Idealno:
Središče prstne blazinice z najmočnejšim vzorcem prstnega odtisa postavite na sredino senzorja.

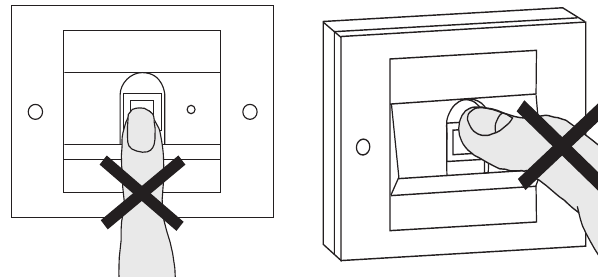

Napačno

Signali potrditve

LED	Ton	Pomen
sveti zeleno	1x dolgo	pozitiven signal potrditve, npr.: Uspešen vnos Prst prepoznan
utripa zeleno	-	Naprava je v stanju dostave
sveti rdeče	3 x kratko	negativen signal potrditve, npr.: Prst ni prepoznan Vnos ni pravilen
sveti oranžno	-	Aktiviran je administratorski način ali SysProg
sveti modro	-	Aktivna povezava Bluetooth
sveti rdeče	4 x kratko	Negativen signal potrditve za poskus dostopa izven dovoljenega časovnega obdobja v primeru časovno omejenega dovoljenja za dostop

Izklopljen ton potrditve
Če je ton potrditve izklopljen, se ne slišijo toni potrditve. Signali potrditve se oddajajo samo preko LED.

Zagon

Modul za prstne odtise se lahko zažene in konfigurira z aplikacijo Gira Keyless In ali ročno na napravi. Pri zagonu morate izbrati način delovanja. Kasnejše spremembe so možne le z dodatnim naporom.

Zagon z aplikacijo Gira Keyless In

1. Prenesite aplikacijo Gira Keyless In na mobilno napravo administratorja:
2. Zaženite aplikacijo in sledite navodilom na zaslonu.

Aktivacijska koda
Aktivacijsko kodo, ki je potrebna za zagon, najdete na priloženi varnostni kartici.

Zagon brez aplikacije
Če želite zagon izvesti ročno, si oglejte navodila na naslednji strani.

Tehnični podatki

Napajanje:	preko sistema (ploščati kabel, 10-polni ) ali preko krmilne naprave ali preko AS (DC 24 V 300 mA)
Poraba energije
Stanje pripravljenosti:	650 mW
Priključki:	2 x sistem 2 x dodatno napajanje 2 x 2-žilni vod
Temperatura okolice:	-25°C do +70°C
Vrsta zaščite:	IP54
Dimenzije (Š x V):	106,5 x 106,5 mm
Radijska frekvenca:	2,402 -2,480 GHz
Prenosna zmogljivost:	maks. 2,5 mW, razred 2
Doseg prenosa:	tip. 10 m

Ročni zagon

Zagon se izvede z naslednjimi koraki:

• Vnos prvega administratorja
• Vnos prsta uporabnika
• Konfiguracija modula za prstne odtise
• za uporabo v sistemu vratne komunikacije: Dodelitev odpirača vrat / preklopnih aktuatorjev

Podrobna navodila za zagon
Podrobna navodila za ročni zagon najdete v razdelku za prenos Gira pod:

Osnove za vnos prsta

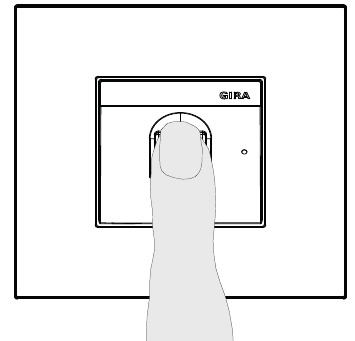

1. Prst, ki ga želite vnesti, položite na sredino senzorja, dokler se ne zasliši kratek ton potrditve.

2. Takoj, ko LED zasveti oranžno, ponovno položite prst na senzor.
3. Ponovite korake 1 do 2 večkrat.
4. Prst je vnesen, ko se zasliši dolg ton potrditve in LED zasveti zeleno.

Za "težavne" prste, npr. če ima oseba zelo suho kožo, bo morda treba prst, ki ga želite vnesti, položiti do 7-krat. Če se po sedmem poskusu zaslišijo 3 kratki toni, prst ni bil uspešno vnesen.
V tem primeru ponovno položite prst (korak 1) ali uporabite drug prst.

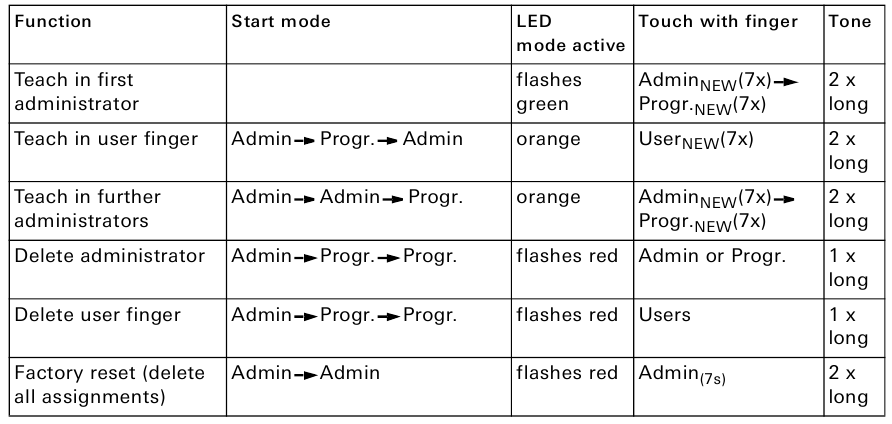

Ukazi za vnos in brisanje vnesenih prstov

Vnesene prste lahko označite v tabeli na desni strani.

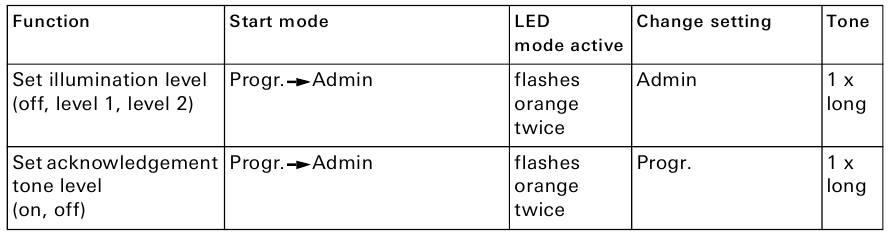

Ukazi za konfiguriranje modula za prstne odtise

Ukazi za uporabo brez sistema vratne komunikacije

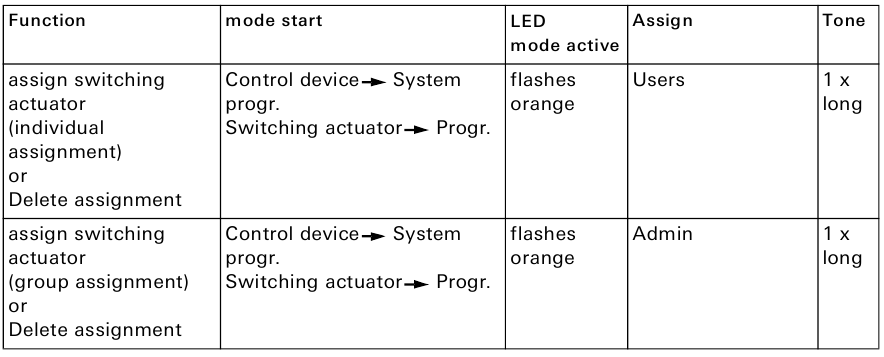

Ukazi za dodelitve v sistemu vratne komunikacije: Dodelitev preklopnega aktuatorja

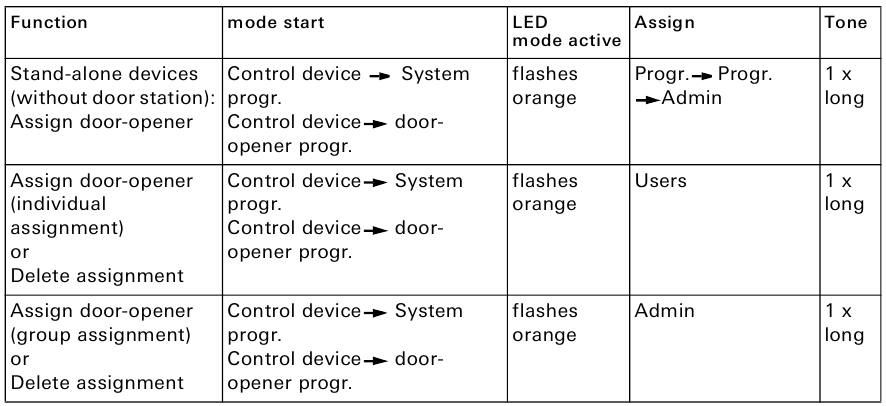

Ukazi za dodelitve v sistemu vratne komunikacije: Dodelitev odpirača vrat

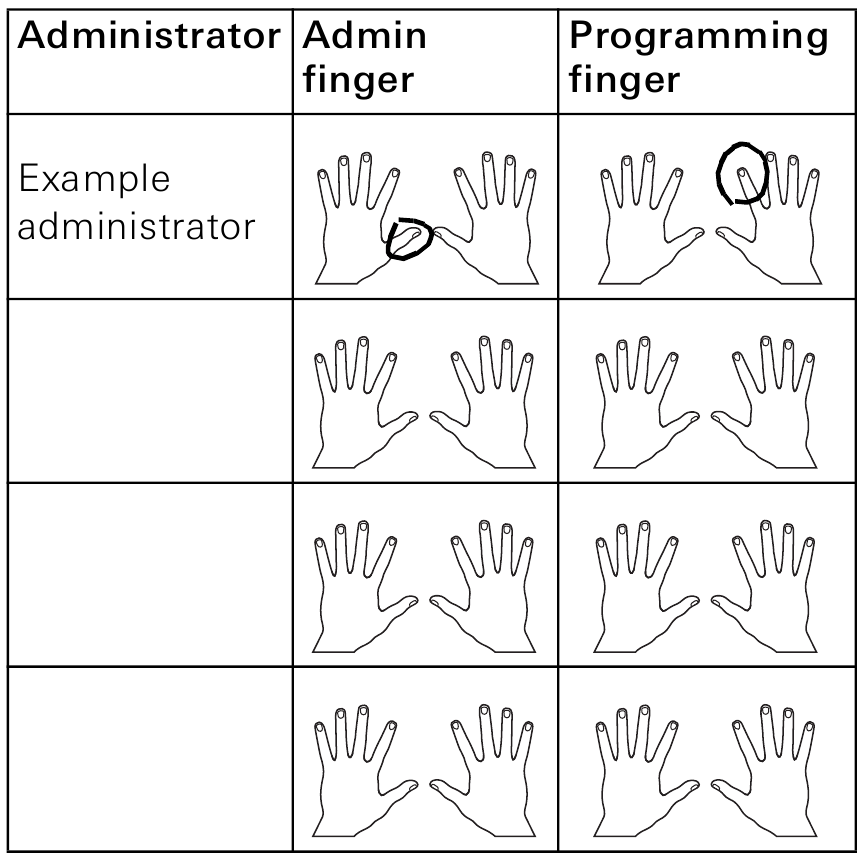

Pregled administratorjev

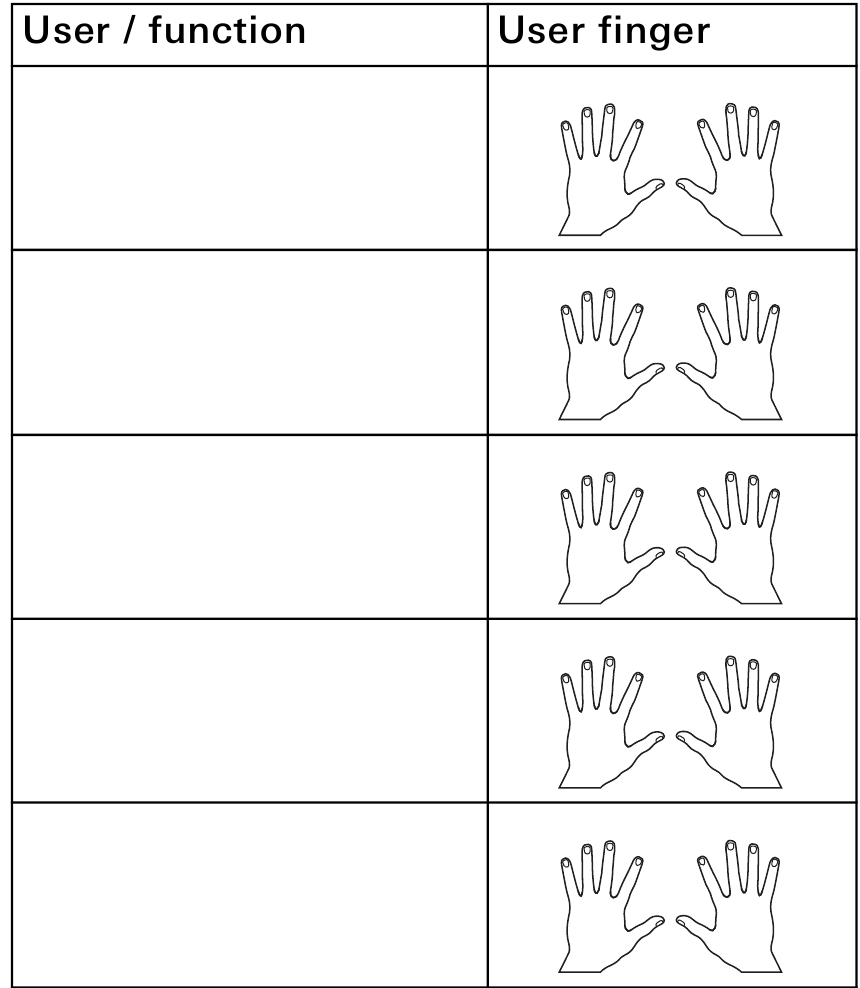

Pregled prstov uporabnika

Skladnost

Gira Giersiepen GmbH & Co. KG izjavlja, da radijski sistem tipa art. št. 5551.. ustreza direktivi 2014/53/EU. Celotno številko artikla najdete na napravi. Celotno besedilo EU izjave o skladnosti je na voljo na spletnem naslovu: www.gira.de/konformitaet

Garancija

Garancija je zagotovljena v skladu z zakonskimi zahtevami preko prodajalca. Prosimo, da okvarjene naprave pošljete ali odnesete s plačano poštnino in opisom napake vašemu prodajnemu zastopniku (prodajalcu / instalacijskemu podjetju / prodajalcu elektronike). Ta oseba bo naprave posredovala servisnemu centru Gira.

Gira

Gira
Giersiepen GmbH & Co KG
Elektro-Installations-Systeme
P.O. Box 1220
42461 Radevormwald, Nemčija
Telefon: +49 2195 602 - 0
Faks: +49 2195 602 - 191
info@gira.de
www.gira.de
